压变式传感器课程设计
传感器课程设计报告书
传感器课程设计报告书1.引言传感器是现代技术中的重要组成部分，广泛应用于工业自动化、农业、环境监测、医疗健康等领域。
对传感器进行深入的学习和探索，不仅可以加深对传感器原理的理解，还可以培养学生的实践能力和创新意识。
本课程设计旨在通过理论学习和实践操作，使学生掌握传感器的工作原理、应用范围以及设计方法。
2.课程目标1)理解传感器的基本原理和分类；2)掌握传感器的工作原理和相关参数；3)熟练掌握传感器的设计方法；4)能够利用传感器解决实际问题；5)培养学生分析问题和解决问题的能力。
3.课程内容本课程包括以下几个模块的内容：3.1传感器概述介绍传感器的基本概念、分类和应用领域，让学生对传感器有一个整体的认识。
3.2传感器原理介绍常见传感器的工作原理，如光电传感器、压力传感器、温度传感器等，并通过实验让学生亲自操作传感器并观察输出结果。
3.3传感器参数介绍传感器的相关参数，如灵敏度、精度、线性度等，并通过实验让学生了解这些参数对传感器性能的影响。
3.4传感器设计方法介绍传感器的设计方法，包括传感器的选择、电路设计和信号处理等，并通过实验让学生进行传感器的设计。
3.5传感器应用实例介绍传感器在实际应用中的案例，并要求学生团队合作，选择一个具体的应用场景进行传感器设计和实现。
4.实践环节本课程注重实践操作，学生需在实验室完成一系列传感器实验，并完成一个小组项目。
实验内容包括传感器的基本操作、传感器参数的测量、传感器的校准和传感器的应用设计。
5.评分方式本课程的评分方式包括以下几个方面：1)平时成绩：包括实验操作、实验报告和实验讨论等。
2)项目成绩：根据小组项目的完成情况进行评分。
3)考试成绩：根据理论知识进行考核。
6.总结通过本课程的学习，学生不仅可以掌握传感器的基本原理和相关参数，还能够熟练运用传感器解决实际问题。
同时，课程设计还培养了学生的实践能力和创新意识，为其今后从事相关领域的工作打下了坚实的基础。
《传感器课程设计》课程教学大纲
M4
平时表现
20%
A-遵守纪律，全勤；工作态度认真，积极主动;B-遵守纪律，全勤；工作态度比较认真，有积极性;C-遵守纪律，缺勤不到20%；工作态度端正，有一定主动性;D-纪律性差，缺勤超过30%；工作态度不端正，不积极不主动;
11
M4
实验和口头报告
50%
A-传感器设计完整，性能符合要求，实验结果正确。答辩过程语言表达流畅，内容表述清晰准确，回答问题正确。B-传感器设计较为完整，性能比较符合要求，实验结果较为正确。答辩过程语言表达较为流畅，内容表述较为清晰准确，回答问题较为正确。C-传感器设计基本完整，性能基本符合要求，实验结果基本正确。答辩过程语言表达基本流畅，内容表述基本清晰准确，回答问题基本正确。D-传感器设计不完整，性能不符合要求，实验结果不正确。答辩过程语言表达不流畅，内容表述不清晰准确，回答问题不正确。
4
M2
平时表现
20%
A-遵守纪律，全勤；工作态度认真，积极主动;B-遵守纪律，全勤；工作态度比较认真，有积极性;C-遵守纪律，缺勤不到20%；工作态度端正，有一定主动性;D-纪律性差，缺勤超过30%；工作态度不端正，不积极不主动;
5
M2
实验和口头报告
50%
A-传感器设计完整，性能符合要求，实验结果正确。答辩过程语言表达流畅，内容表述清晰准确，回答问题正确。B-传感器设计较为完整，性能比较符合要求，实验结果较为正确。答辩过程语言表达较为流畅，内容表述较为清晰准确，回答问题较为正确。C-传感器设计基本完整，性能基本符合要求，实验结果基本正确。答辩过程语言表达基本流畅，内容表述基本清晰准确，回答问题基本正确。D-传感器设计不完整，性能不符合要求，实验结果不正确。答辩过程语言表达不流畅，内容表述不清晰准确，回答问题不正确。

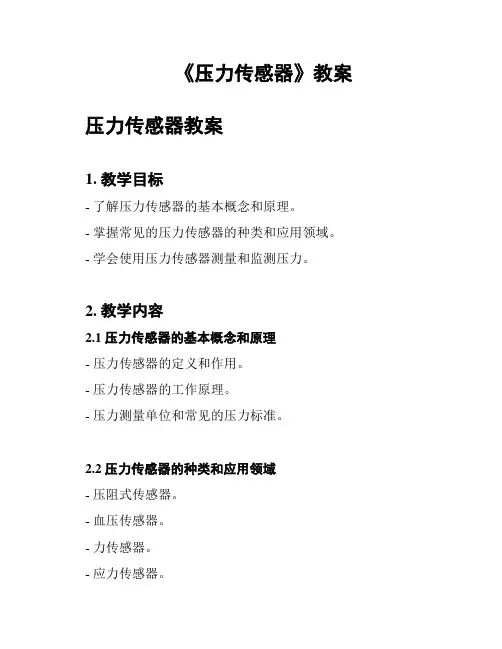

《压力传感器》教案
《压力传感器》教案压力传感器教案1. 教学目标- 了解压力传感器的基本概念和原理。
- 掌握常见的压力传感器的种类和应用领域。
- 学会使用压力传感器测量和监测压力。
2. 教学内容2.1 压力传感器的基本概念和原理- 压力传感器的定义和作用。
- 压力传感器的工作原理。
- 压力测量单位和常见的压力标准。
2.2 压力传感器的种类和应用领域- 压阻式传感器。
- 血压传感器。
- 力传感器。
- 应力传感器。
- 其他常见的压力传感器类型。
- 压力传感器在工业、医疗、环境监测等领域的应用。
2.3 压力传感器的测量和监测- 使用压力传感器测量压力的步骤和注意事项。
- 如何校准压力传感器以保证测量的准确性。
- 使用压力传感器进行压力监测的方法和技巧。
3. 教学方法- 讲授与演示相结合的教学方法。
- 利用多媒体设备展示压力传感器的原理和应用案例。
- 组织学生参与讨论和实验操作，加深理解和掌握。
4. 教学评价- 设计小组项目或实验任务，评估学生对压力传感器的理解和运用能力。
- 通过问答、测验等形式，检验学生对教学内容的掌握程度。
- 利用观察记录和学生反馈，评估教学效果，及时调整教学策略。
5. 教学资源- 多媒体设备及相关软件。
- 压力传感器及实验设备。
- 相关教材、资料和案例。
6. 教学时间安排本教案预计需要4个学时来完成。
7. 备注以上教案仅供参考，具体教学内容和方法可根据实际情况进行调整和适应。
教师应根据学生的实际情况，采用灵活多样的教学手段，提高教学质量和效果。
> 注意：此教案的内容是为了提供给教师参考，不可用于商业目的。
传感器设计与应用课程设计
传感器设计与应用课程设计一、课程目标知识目标：1. 学生能理解传感器的定义、分类和工作原理，掌握常见传感器的基本特性。
2. 学生能描述传感器在实际应用中的功能，如温度、湿度、光照等物理量的检测。
3. 学生了解传感器在物联网、智能制造等领域的应用案例。
技能目标：1. 学生能运用传感器原理，设计简单的传感器电路，完成特定物理量的检测。
2. 学生具备分析传感器性能、选择合适传感器解决问题的能力。
3. 学生掌握传感器数据采集、处理和传输的基本方法。
情感态度价值观目标：1. 学生培养对传感器技术的兴趣，激发探索精神，提高创新意识。
2. 学生意识到传感器技术在日常生活中的重要性，增强学以致用的观念。
3. 学生在团队协作中学会沟通、分享和承担责任，培养合作精神。
本课程针对高中年级学生，结合物理、电子等学科知识，以实用性为导向，注重培养学生的动手能力、创新意识和团队合作精神。
通过本课程的学习，使学生掌握传感器的基本原理和应用，为后续相关领域的学习奠定基础。
同时，课程目标分解为具体的学习成果，便于教师进行教学设计和评估。
二、教学内容1. 传感器基础知识- 传感器的定义、分类和工作原理- 常见传感器（温度、湿度、光照、声音等）的特性分析2. 传感器设计与应用- 传感器选型与电路设计- 传感器在物联网、智能制造等领域的应用案例- 传感器数据采集、处理和传输方法3. 实践操作与案例分析- 设计简单的传感器电路，实现温度、湿度等物理量的检测- 分析传感器性能，针对实际问题进行传感器选型和方案设计- 介绍传感器在生活中的实际应用案例，如智能家居、环境监测等教学内容依据课程目标，结合教材相关章节进行组织。
教学大纲明确以下安排和进度：第一周：传感器基础知识学习，了解传感器的定义、分类和工作原理，分析常见传感器的特性。
第二周：传感器设计与应用，学习传感器选型、电路设计，探讨传感器在各个领域的应用。
第三周：实践操作与案例分析，动手设计传感器电路，分析性能，学习传感器在生活中的应用。
传感器技术的课程设计
传感器技术的课程设计一、课程目标知识目标：1. 学生能理解传感器的定义、分类和工作原理，掌握传感器在工程和日常生活中的应用。
2. 学生能够描述不同类型传感器的特点，例如温度传感器、压力传感器、光传感器等，并解释其工作过程。
3. 学生能够运用传感器的基本原理，分析简单电路中传感器的功能及相互协作的关系。
技能目标：1. 学生通过实验操作和数据分析，培养实际操作传感器和处理信息的能力。
2. 学生能够设计简单的传感器应用电路，解决实际问题，提升创新实践能力。
3. 学生通过小组合作，学会交流想法、分享信息，提高团队协作能力。
情感态度价值观目标：1. 学生通过学习传感器技术，激发对物理科学的兴趣，培养探究精神和创新意识。
2. 学生能够在学习过程中认识到传感器技术对于社会发展的重要性，增强社会责任感和使命感。
3. 学生通过课程学习，培养细心观察生活、发现问题的习惯，形成科学、严谨的学习态度。
二、教学内容本课程以《物理》课本中传感器技术相关章节为基础，涵盖以下教学内容：1. 传感器技术概述：介绍传感器的定义、作用、分类和工作原理，结合实际案例展示传感器的应用领域。
2. 常见传感器及其特性：- 温度传感器：热敏电阻、热电偶等；- 压力传感器：应变片、硅压阻等；- 光传感器：光敏电阻、光电二极管等；- 其他传感器：湿度传感器、磁敏传感器等。
3. 传感器应用电路设计：- 简单传感器电路分析；- 传感器信号处理方法；- 结合实际问题，设计简单的传感器应用电路。
4. 传感器实验操作与数据分析：- 安排实验课程，让学生动手操作传感器；- 收集、整理和分析实验数据，培养学生实际操作能力和数据处理能力。
5. 传感器技术发展趋势与未来展望：- 介绍传感器技术的发展趋势；- 探讨传感器技术在未来各领域的应用前景。
教学内容安排和进度：第一课时：传感器技术概述；第二课时：常见传感器及其特性；第三课时：传感器应用电路设计；第四课时：传感器实验操作与数据分析；第五课时：传感器技术发展趋势与未来展望。
传感器课程设计20页
传感器课程设计20页一、教学目标本课程的教学目标是使学生掌握传感器的基本原理、性能和应用方法，培养学生动手能力和创新思维，提高学生对传感器技术的认识和理解。
知识目标：了解传感器的基本概念、分类和特性；掌握传感器的选型、安装和调试方法；了解传感器在自动化系统和智能制造中的应用。
技能目标：能够根据实际需求选择合适的传感器，进行电路设计和系统集成；能够使用传感器进行数据采集和分析，解决实际问题。
情感态度价值观目标：培养学生对科技创新的兴趣和热情，提高学生责任感和社会使命感，使学生认识到传感器技术在现代社会中的重要性。
二、教学内容本课程的教学内容主要包括传感器的基本原理、性能参数和应用领域。
1.传感器的基本原理：电阻式、电容式、电感式、霍尔效应、光电效应等传感器的原理和特点。
2.传感器的性能参数：灵敏度、迟滞、重复性、线性度、分辨力等参数的定义和计算。
3.传感器的应用领域：工业自动化、智能交通、生物医学、环境监测等领域的传感器应用案例。
4.传感器选型、安装和调试：根据实际需求选择合适的传感器，了解传感器的安装和调试方法。
5.传感器与微处理器的接口技术：了解传感器与微处理器的接口方式，掌握接口电路的设计方法。
三、教学方法本课程采用讲授法、讨论法、案例分析法和实验法等多种教学方法。
1.讲授法：通过教师讲解，使学生掌握传感器的基本原理和性能参数。
2.讨论法：引导学生参与课堂讨论，提高学生对传感器应用案例的分析和评价能力。
3.案例分析法：分析实际应用案例，使学生了解传感器在各个领域的应用，提高学生的实践能力。
4.实验法：学生进行实验，使学生掌握传感器的选型、安装和调试方法，培养学生的动手能力。
四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备。
1.教材：选用国内权威出版社出版的传感器教材，保证课程内容的科学性和系统性。
2.参考书：提供相关领域的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作PPT、视频等多媒体资料，提高课堂教学效果。
传感器课程设计报告
传感器课程设计报告一、课程目标知识目标：1. 学生能理解传感器的定义、分类及其在日常生活和科技领域的作用；2. 学生能够掌握不同传感器的工作原理，如温度传感器、光敏传感器、压力传感器等；3. 学生能够了解传感器在智能控制系统中的应用，并能分析其优缺点。
技能目标：1. 学生能够正确使用传感器进行数据采集，并处理传感器数据；2. 学生能够运用已学知识设计和制作简单的传感器应用电路；3. 学生能够运用传感器解决实际问题，培养创新意识和动手能力。
情感态度价值观目标：1. 学生对传感器技术产生兴趣，培养主动探究科学技术的积极态度；2. 学生通过学习传感器课程，认识到传感器技术在现实生活中的重要性，增强社会责任感和使命感；3. 学生在小组合作中，学会相互尊重、沟通与协作，培养团队精神。
课程性质：本课程为选修课程，旨在拓展学生的知识面，提高学生的实践能力和创新能力。
学生特点：学生为八年级学生，已具备一定的物理知识和动手能力，对新鲜事物充满好奇心。
教学要求：结合学生特点，注重理论与实践相结合，强调学生的参与度和实践操作，培养学生的学习兴趣和创新能力。
通过本课程的学习，使学生能够将所学知识应用于实际生活中，提高解决问题的能力。
后续教学设计和评估将围绕以上具体学习成果展开。
二、教学内容根据课程目标，教学内容主要包括以下三个方面：1. 传感器基础知识：- 传感器的定义、分类和作用；- 常见传感器的原理和特点。
对应教材章节：第一章“传感器概述”2. 传感器工作原理及实践：- 温度传感器、光敏传感器、压力传感器等的工作原理；- 传感器在智能控制系统中的应用实例；- 传感器数据采集与处理方法。
对应教材章节：第二章“传感器工作原理”和第三章“传感器应用实例”3. 传感器创新实践：- 设计和制作简单的传感器应用电路；- 解决实际问题的传感器应用方案；- 小组合作，进行创新性传感器项目设计。
对应教材章节：第四章“传感器创新实践”教学进度安排：1. 第1-2课时：传感器基础知识学习；2. 第3-4课时：传感器工作原理及实践；3. 第5-6课时：传感器创新实践。
传感器课课程设计样板
传感器课课程设计样板一、教学目标本节课的教学目标是让学生了解传感器的概念、原理和应用，掌握常见传感器的使用方法和调试技巧，培养学生的动手能力和团队协作精神，提高学生对科技创新的兴趣和认识。
具体来说，知识目标包括：1.了解传感器的定义、分类和作用；2.掌握常见传感器的原理和使用方法；3.了解传感器在现实生活中的应用。
技能目标包括：1.能够正确选用和安装传感器；2.能够调试传感器，获取准确的数据；3.能够利用传感器进行简单的创新实验。
情感态度价值观目标包括：1.培养学生对科技创新的兴趣和好奇心；2.培养学生勇于尝试、积极进取的精神；3.培养学生团队协作、共同解决问题的能力。
二、教学内容本节课的教学内容主要包括以下几个部分：1.传感器的定义、分类和作用；2.常见传感器的原理和使用方法，如温度传感器、光线传感器、红外传感器等；3.传感器在现实生活中的应用案例分享；4.传感器创新实验的设计与实践。
教学大纲安排如下：1.第一课时：介绍传感器的基本概念、分类和作用；2.第二课时：讲解常见传感器的原理和使用方法；3.第三课时：分享传感器在现实生活中的应用案例；4.第四课时：学生进行传感器创新实验。
三、教学方法为了提高教学效果，本节课将采用多种教学方法相结合的方式：1.讲授法：讲解传感器的基本概念、原理和应用；2.案例分析法：分享现实生活中的传感器应用案例，激发学生的兴趣；3.实验法：学生进行传感器创新实验，培养学生的动手能力；4.讨论法：鼓励学生在课堂上提问、发表见解，培养学生的思考能力和团队协作精神。
四、教学资源为了支持教学内容的实施，我们将准备以下教学资源：1.教材：传感器相关教材，为学生提供理论知识的学习；2.参考书：提供丰富的传感器相关资料，帮助学生深入理解；3.多媒体资料：制作课件、视频等，直观展示传感器的工作原理和应用；4.实验设备：准备传感器实验器材，如温度传感器、光线传感器等，供学生进行实践操作。
