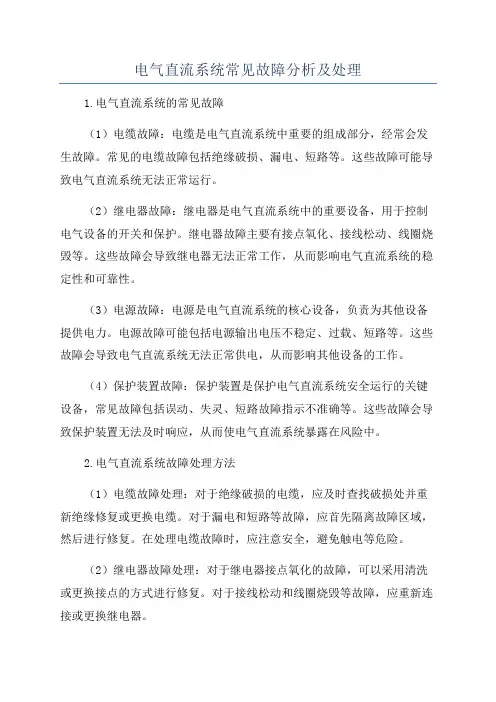

电气直流系统常见故障分析及处理
电气直流系统常见故障分析及处理1.电气直流系统的常见故障（1）电缆故障：电缆是电气直流系统中重要的组成部分，经常会发生故障。
常见的电缆故障包括绝缘破损、漏电、短路等。
这些故障可能导致电气直流系统无法正常运行。
（2）继电器故障：继电器是电气直流系统中的重要设备，用于控制电气设备的开关和保护。
继电器故障主要有接点氧化、接线松动、线圈烧毁等。
这些故障会导致继电器无法正常工作，从而影响电气直流系统的稳定性和可靠性。
（3）电源故障：电源是电气直流系统的核心设备，负责为其他设备提供电力。
电源故障可能包括电源输出电压不稳定、过载、短路等。
这些故障会导致电气直流系统无法正常供电，从而影响其他设备的工作。
（4）保护装置故障：保护装置是保护电气直流系统安全运行的关键设备，常见故障包括误动、失灵、短路故障指示不准确等。
这些故障会导致保护装置无法及时响应，从而使电气直流系统暴露在风险中。
2.电气直流系统故障处理方法（1）电缆故障处理：对于绝缘破损的电缆，应及时查找破损处并重新绝缘修复或更换电缆。
对于漏电和短路等故障，应首先隔离故障区域，然后进行修复。
在处理电缆故障时，应注意安全，避免触电等危险。
（2）继电器故障处理：对于继电器接点氧化的故障，可以采用清洗或更换接点的方式进行修复。
对于接线松动和线圈烧毁等故障，应重新连接或更换继电器。
（3）电源故障处理：对于电源输出电压不稳定的故障，可以采取稳压措施，如增加稳压电路等。
对于过载和短路等故障，应尽快发现故障原因并排除。
（4）保护装置故障处理：对于保护装置的误动和失灵等故障，应及时调整或更换保护参数。
对于短路故障指示不准确的情况，应重新校准故障指示装置。
总之，电气直流系统常见故障的处理方法包括修复电缆故障、清洗或更换继电器、采取稳压措施处理电源故障，以及调整或更换保护装置等。
在处理故障时，应关注安全，并尽快排除故障，以保证电气直流系统的正常运行。
直流系统常见故障及处理措施
直流系统常见故障及处理措施一、当直流系统出现异常情况时，应遵循以下原则来进行检查和处理1、熟悉设备图纸、使用说明书等技术资料只有熟悉了这些文件资料，才能正确地进行检查和维护。
2、先考虑外部和操作再考虑设备本身引起直流设备出现异常情况原因一般有三个方面：①操作不当-------如某一开关位置不对，设备的运行参数设置不当等。
②外部原因-------如输入电源消失、缺相等。
③设备本身-------如某个器件损坏失灵、接触不良、保险熔断等对于由操作不当和外部原因引起的设备运行异常，只要引起的原因消失，系统就会正常工作，而没有必要对设备本身进行处理，所以应在确认没有这两个方面的原因后再进行设备原因方面的检查和处理。
3、注意区分电源的电压等级和极性，搞清回路的走向在检查处理有问题的设备单元是要注意区分交流输入的电压等级和相序，直流电源电压等级和正负极性。
4、注意安全，尽量隔离问题区域，不要扩大故障范围直流系统异常情况在处理时可能会带电作业，所以一定要注意安全，采取安全措施，并且在不影响系统运行的情况下，尽量进行必要的局部隔离，如检查更换充电机模块单元时，要断开相应交流空开，检查电池是可分开电池回路，断开电池熔断器（空气开关）等。
另外在更换器件时拆下的线头要进行绝缘扎捆处理，不要人为的扩大故障范围。
二、直流系统常见故障及处理措施㈠、充电机模块故障及处理：1、充电机模块输入过压、欠压保护当输入模块的交流电压大于一定值（湖南科明大于485±10V）或小于一定值（湖南科明小于313±10V）充电机模块自动保护，无直流输出，保护指示灯点亮（黄灯），当电压恢复到一定值（湖南科明电压恢复到460±10V、335±10V）后，充电机模块自动恢复工作。
当发生充电模块输入过压、欠压保护，微机监控装置中事先设定好相应的交流报警参数，微机监控装置（微机后台）就会发交流过压、欠压报警信息。
此时值班人员应用万用表交流500V档位测量供直流两路三相交流电源各线电压是否超过过压或欠压数值。

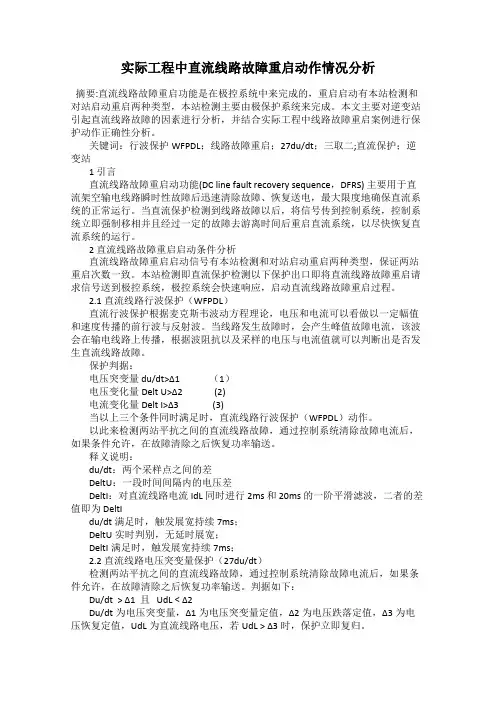

实际工程中直流线路故障重启动作情况分析
3.1动作情况直流线路行波保护（WFPDL）动作情况分析
直流行波测距保护的工程定值如下：
极保护故障录波图如图3-2、图3-3、图3-4所示：
图3-2极1极保护A套内置故障录波
图3-3极1极保护B套内置故障录波
图3-4极1极保护C套内置故障录波
从内置故障录波可知：
（1）极1极保护A、B系统电流变化量Delt I最大值分别为-0.285p.u和-0.298p.u未达到-0.3p.u的定值条件，条件（3）不满足，直流线路行波保护WFPDL未动作；
（2）极1极保护C系统最大值为-0.302p.u定值大于-0.3p.u满足条件触发展宽持续7ms，直流线路行波保护WFPDL动作，线路故障重启。因不满足直流保护三取二逻辑，保护未向极控系统发出请求线路故障重启信号。
图3-9极1极控A系统内置故障录波
由图3-9分析：在极1极控系统收到对站线路故障重启信号这一时刻，极1极控未收到极1极保护发来的请求线路故障重启信号，极1极控直流线路故障重启出口，逻辑出口正确。
4动作情况综合分析
由以上分析及结合外置故障录波图4-1分析：
图4-1极控外置故障录波
本次直流线路故障重启过程如下：
保护判据：
电压突变量du/dt>Δ1（1）
电压变化量Delt U>Δ2 (2)
电流变化量Delt I>Δ3 (3)
当以上三个条件同时满足时，直流流线路故障，通过控制系统清除故障电流后，如果条件允许，在故障清除之后恢复功率输送。
释义说明：
du/dt：两个采样点之间的差
直流电源系统接地引起保护误动作的分析及对策分析
直流电源系统接地引起保护误动作的分析及对策分析摘要：本文在分析直流电源系统接地工作原理基础上，对其接地引起的保护误动作发生原因进行分析，并就解决对策进行分析研究，以为直流电源系统接地的保护误动作改善提供参考。
关键词：直流电源系统接地保护误动作对策在电力系统工作运行中，直流电源主要应用于变电站继电保护装置的工作电源系统中，对继电保护装置的安全可靠运行提供相应的能源支持。
值得注意的是，由于直流电源连接网络线路情况复杂，导致其供电运行中事故问题相对较多，容易对直流电源工作系统的对地绝缘性能产生影响.随着变电站规模及设备更新，导致直流电源系统接地中，一点接地情况下的直流回路与二次设备接地电容影响，从而引起继电器保护装置误动作，对电力系统工作运行造成影响，成为直流电源系统接地研究和关注的重要问题。
1、直流电源系统接地保护及工作原理分析1.1直流电源系统接地保护通常情况下，在电力系统工作运行中，应用于变电站继电保护装置的直流电源，其连接的供电网络及设备装置相对复杂，而直流电源接地保护，在一般的电力系统变电站工作运行中能够起到较好的绝缘保护作用，从而对变电站及设备工作运行进行保护。
但是，在变电站继电保护装置中的直流电源接地故障情况下，需要及时对故障问题进行排除，以避免电源发生另一点接地，引起相应的直流电源系统事故发生，对变电站二次设备的工作运行造成不利影响。
针对这种情况，为及时发现并排除直流电源系统接地过程中故障问题，在变电站保护设置中，设置的直流电源绝缘检查装置，不仅能够实现直流电源系统接地点监测，同时能够及时根据监测结果发出预警，以避免相应的故障问题发生，出现直流电源系统两点接地引起的继电器保护装置误动作发生，对电力系统工作运行造成影响。
由此可见，在直流电源系统接地保护中，直流绝缘检查装置的作用影响十分显著。
1.2直流电源系统接地保护的工作原理一般情况下，直流电源的系统接地保护装置，也就是直流绝缘检查装置，它在进行直流接地点监测以及预警中，是根据绝缘降低变化进行预测报警的，并且会以警示灯亮起作为报警信号。

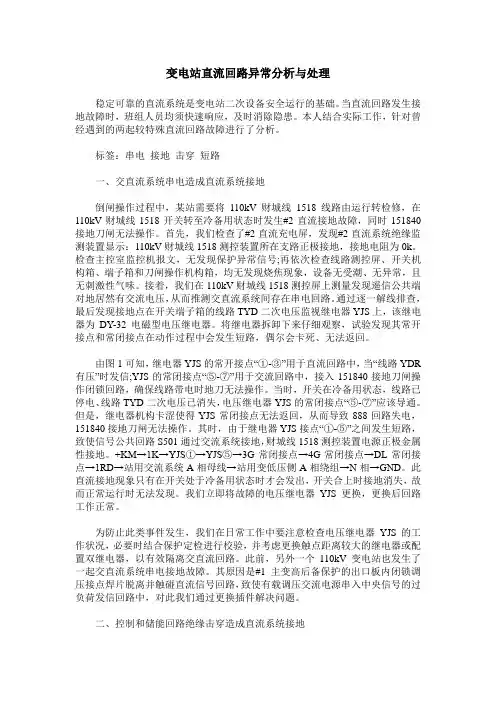

变电站直流回路异常分析与处理
变电站直流回路异常分析与处理稳定可靠的直流系统是变电站二次设备安全运行的基础。
当直流回路发生接地故障时，班组人员均须快速响应，及时消除隐患。
本人结合实际工作，针对曾经遇到的两起较特殊直流回路故障进行了分析。
标签：串电接地击穿短路一、交直流系统串电造成直流系统接地倒闸操作过程中，某站需要将110kV财城线1518线路由运行转检修，在110kV财城线1518开关转至冷备用状态时发生#2直流接地故障，同时151840接地刀闸无法操作。
首先，我们检查了#2直流充电屏，发现#2直流系统绝缘监测装置显示：110kV财城线1518测控装置所在支路正极接地，接地电阻为0k。
检查主控室监控机报文，无发现保护异常信号;再依次检查线路测控屏、开关机构箱、端子箱和刀闸操作机构箱，均无发现烧焦现象，设备无受潮、无异常，且无刺激性气味。
接着，我们在110kV财城线1518测控屏上测量发现遥信公共端对地居然有交流电压，从而推测交直流系统间存在串电回路。
通过逐一解线排查，最后发现接地点在开关端子箱的线路TYD二次电压监视继电器YJS上，该继电器为DY-32电磁型电压继电器。
将继电器拆卸下来仔细观察，试验发现其常开接点和常闭接点在动作过程中会发生短路，偶尔会卡死、无法返回。
由图1可知，继电器YJS的常开接点“①-③”用于直流回路中，当“线路YDR 有压”时发信;YJS的常闭接点“⑤-⑦”用于交流回路中，接入151840接地刀闸操作闭锁回路，确保线路带电时地刀无法操作。
当时，开关在冷备用状态，线路已停电、线路TYD二次电压已消失，电压继电器YJS的常闭接点“⑤-⑦”应该导通。
但是，继电器机构卡涩使得YJS常闭接点无法返回，从而导致888回路失电，151840接地刀闸无法操作。
其时，由于继电器YJS接点“①-⑤”之间发生短路，致使信号公共回路S501通过交流系统接地，财城线1518测控装置电源正极金属性接地。
+KM→1K→YJS①→YJS⑤→3G常闭接点→4G常闭接点→DL常闭接点→1RD→站用交流系统A相母线→站用变低压侧A相绕组→N相→GND。
直流电源系统接地引起保护误动作的分析及对策
直流电源系统接地引起保护误动作的分析及对策摘要：随着电网的发展，全面实施和建设智能变电站，这就给电厂、变电站直流电源系统提出了更高的要求，电力系统中直流系统是十分重要的电源系统，但也容易受到各方面的影响发生直流接地故障，如何安全、快速、准确地找到接地故障位置，及时解决并消除故障恢复直流系统正常运行，是我们当前需要分析和掌握的技术。
关键词：直流电源系统；保护误动作；分析及对策发电厂和变电站的直流电源作为主要电气设备的保护、控制、信号及操作电源，是一个涉及点多、面广、线长、十分庞大的多分支供电网络。
而且整个供电网络是通过电缆、导线、汇流排等导体与户外、户内高、低压配电装置的端子箱、操作箱、自动装置、保护装置、断路器操作机构等用电装置相连接，发生接地的机率较高。
发电厂和变电站的直流电源系统本身对地是绝缘系统，一般情况下发生一点接地不会构成短路，所以不会造成熔断器熔断或断路器脱扣，直流电源系统仍能继续运行。
一但发生一点接地故障应及早发现与排除，否则当直流系统再发生另一点接地时，就有可能引起信号回路、控制回路、保护装置和自动装置回路的不正确动作。
轻者造成系统误发接地信号、严重情况下会造成保护出口继电器误动、造成断路器误跳停电事故。
电力系统中直流系统是十分重要的电源系统，但也容易受到各方面的影响发生直流接地故障。
当直流系统单点接地时，不会对信号回路、控制回路、自动装置、继电保护及事故照明等设备造成误动作或拒动作，但这样的隐患必须及时消除，否则可能发展成为两点接地，这样将会引起上述事故，产生严重的后果。
由此可见，直流系统的可靠性及安全性直接影响着整个电力系统的安全，然而目前对直流接地的文献、参考资料等都很有限，当出现直流接地故障时，往往大多数时间凭借个人经验来处理，如何安全、快速、准确地找到接地故障位置，及时解决并消除故障恢复直流系统正常运行，是我们当前需要分析和掌握的技术。
1 直流接地故障的原因直流系统容易受到各种因素（如系统分布范围广、设备外露部分多等）的影响，在灰尘、湿气的作用下容易造成绝缘元件绝缘降低，导致直流接地故障的发生。
机组启动中的直流系统异常处理
机组启动中的直流系统异常处理一)直流系统接地1、原因：1)直流系统出现接地点。
2)直流回路受潮，绝缘降低。
2、危险点：1)直流系统再次发生一点接地，造成保护误动或拒动。
2)开关出现误合或误跳现象。
3、处理：1)通过微机绝缘监测及接地选线装置了解接地极和接地程度。
2)通过电源监控系统详细了解接地程度，禁止不经汇报和采取相应防范措施，擅自采用拉路法查找直流接地。
3)绝缘监测仪查找不到接地支路时，应请示值长并待批准后按下述步骤继续进行处理。
二)110V直流母线Ⅰ（Ⅱ）段失压1、原因：1)直流母线出现短路。
2)直流负荷短路，空开没有跳开。
3)110V蓄电池电缆故障。
4)冲击负荷造成蓄电池出口熔断器熔断，同时充电装置跳闸。
2、危险点：1)机组部分控制电源失去，无法进行正常操作。
2)机组部分保护电源失去，易造成事故扩大。
3、处理：1)对有双路电源供电的负荷，检查无明显故障后倒至正常母线供电。
2)检查直流母线、蓄电池回路有无明显故障，并尽快排除。
3)下列情况应将直流控制母线倒至另一段母线供电。
4)充电装置、蓄电池回路故障短时无法消除。
5)充电装置故障或电源消失短时无法恢复，蓄电池放电完毕。
三)220V直流母线失压1、原因1)直流母线出现短路。
2)直流负荷短路，空开没有跳开。
3)220V蓄电池电缆故障。
4)冲击负荷造成蓄电池出口熔断器熔断，同时充电装置跳闸。
2、危险点1)机组直流油泵电源失去，无法进处于备用。
2)机组直流油泵电源失去，事故情况下无法启动，易造成事故扩大。
3、处理检查直流母线、蓄电池回路有无明显故障，并尽快排除。
四)整流器模块故障1、原因1)输入交流电压过高或模块本身故障。
2)模块不均流时查看模块之间的电缆等连接不当。
2、危险点长期无法恢复引起直流母线电压是降低。
3、处理1)查看直流母线电压是否正常。
2)必要时倒换为备用充电装置供电。
3)联系检修进行处理。
五)直流系统充电电源失去，直流系统大量放电1、原因1)输入交流电源失去。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2006 年 4 月 21日 04: 20 次 数 线路保护 动作情况 与上次保护 次 启动间隔 数 时间 /m s 2007年 7月 27 日 20 : 26 线路保护 动作情况 与上次保护 启动间隔 时间 /m s
当直流线路保护第一次动作后, 发出降功率信 号 1, 直流系统开始降功率 , 降功率信号 1 保持 150 m s( 去游离时间 ) 后变为 0 , 直流系统进行再启动, 而 计算保护动作次数的计数器另外再保持降功率信号 50 m s后返回为 0 , 通过一个非门后 , 计数器才计算 保护动作一次; 当直流线路保护第二次动作时 , 又发 出降功率信号 1 , 保持 200 m s( 去游离时间 ) 后进行 再启动 , 同样计数器另外再保持该信号 50 m s后返 回 0, 这时计数器再计算保护动作一次。从设计来 看直流线路保护在去游离完成后, 进行直流系统再 启动, 50 m s 内如果再有直流线路保护动作计数器 将不计数, 直流系统的再启动逻辑将按照原次数进 行再启动。 2 . 3 保护动作过程分析 在 12 : 20 : 22 : 667 ,极 第一次直流线路保护动 第二次
线路突变量保护 1 动作 , 全 压 再启 动。 突变 量 保护、 行 波保 护 动作 , 发 切换 系 统 指令 , 全压再启动。 突变量保护和行 波保 护 动作 , 发 切换 系 统 指令 , 全压再启动。
线路突变 量 保 1 护、 行 波保 护 动 作 , 全压再启动。 突变 量保 护 动 作 , 发 切换 系 统 指 令 , 全压 再 启 动。 突 变量 保 护 , 行 波 保护 动 作 , 发 切换 系 统 指 令 , 全压再启动。 突 变量 保 护 , 行 波 保护 动 作 , 发 切换 系 统 指 令 , 全压再启动。
循环 30 m in , 高流量能冲洗掉清洗下来的污染物; ( f)冲洗: 以预处理的合格预处理出水即可以用 于冲洗清洗液, 最低冲洗温度为 20# , 系统冲洗时 间约 1 h ; ( g) 重新启动系统: 必须等待 元件和系统达到 稳定后, 记录系统重新启动后的运行参数, 清洗后系 统性能恢复稳定的时间取决于原先污染的程度。为 了获得最佳性能, 有时需要多次清洗和浸泡。 2 . 2 柠檬酸清洗 2 % 柠檬酸 , 用 28 % 的氨水调节 PH 2 . 5- 3 . 0 , 清洗温度为 30# , 清洗步骤同盐酸清洗。 2 . 3 碱洗 清洗液组成 1 . 0 % Na2 - EDTA, 0 . 05 % 十二烷 基苯磺酸钠用 N aOH 调节 PH 11 - 12 , 清洗温度为 30# 。清洗步骤同上。 3号反渗透同时用了以上 3 种清洗方案, 2 号反 渗透只用了后两种 , 清洗后的各种参数见表 2 。
[ 文献标识 码 ] A [ 文章编号 ] 1006 3986( 2008) 01 0009 02 [ 中图分类号 ] TM 773
Analysis and Suggestion on Abnor m al Action of DC L ine P rotection Restart
W ANG Yu sheng, YAO Q i x in
! 10!
2
282
2
321
3
222
3
226
4
213
( 下转第 61 页 )
V o.l 32 ∀ 1 Feb . 2008
湖
北 电 力
第 32 卷第 1 期 2008 年 2 月
有黄绿色的黏稠物质 , 有腐臭味。针对这种现象, 决 定对反渗透进行清洗。 如何能将反渗透的污垢清洗彻底 , 需要依据污 垢的种类、 性质选择合适的清洗化学药品。清洗前 根据给水的化学分析成分, SDI 测定的过滤膜上的 污物分析, 5UM 保安过 滤器滤芯上沉积物的分析 , 同时打开压力容器端部观察在膜元件的进水端污垢 的外状 , 发现 SD I测定的过滤膜上有红棕色铁污垢 , 保安过滤器内有黄绿色、 黏稠的生物污垢或有机物 , 同时根据反渗透的压差判断 , 如一般的压差增大通 常发生在二段, 因为二段结碳酸盐垢的可能性较大 , 若一段压差增大 , 可能是有机物或微生物污染。 针对杨庄煤矸石热电厂反渗透出现的现象和清 洗原则 , 制定如下清洗方案。 2 . 1 0 . 2 % 盐酸清洗 清洗步骤: ( a) 关闭药液循环门 , 打开保安过滤器进口门 , 稍微打开保安过滤器出口门, 并注意排除空气 ; ( b) 完全打开一段浓水侧清洗回水阀门及产水 回水门 , 打开一段清洗液进口阀门, 起动清洗泵慢慢 调节保安过滤器出口 门, 使清洗液以较低流 量 ( 正 常清洗流量的一半 )打入压力容器; ( c) 压力容器内的水完全 被清洗液替代后, 循 环一定时间后取样测定清洗液的浓度和 PH 值, 若 PH 值变化 0 . 5则应加酸、 碱进行调节, 如清洗液过 于浑浊 , 应重新配制新药液 ; ( d)关闭泵 , 使药液浸泡膜上的污垢, 一般在室 温下浸泡时间约为 1 h 。若膜污染严重, 则浸泡时间 需加长至 10 h 以上。为了在较长的浸泡时间内保 持容器内清洗液浓度和温度稳定, 应采用较低的循 环流量 ( 正常流量的 1 /4) 间断循环清洗液; ( e) 高流量循环: 在高流量下进药, 按产水流量 ( 上接第 10页 )
作 , 150 m s后再启动; 在 12 : 20: 22 : 923 ,极
直流线路保护动作, 与第一次保护动作 间隔了 256 m s, 大于 150 m s+ 50 m s , 所以计数器认为直流线路 保护第二次动作 , 进行全压再启动, 切换控制系统 , 在 12: 20 : 23 : 148 极 第三次直流线路保护动作时 , 与第二次保护动作间隔了 225 m s , 小于 200 m s+ 50 m s, 则计数器没有计数 , 将第三次保护动作认为是 第二次动作 , 又进行直流系统全压再启动 , 发切换控 制系统命令 , 而实际上第三次线路保护动作后应是
V o.l 32 ∀ 1 Feb . 2008
湖
北 电 力
第 32 卷第 1 期 2008 年 2 月
直流线路再启动保护动作异常分析及建议
王聿升, 姚其新
(国网运行公司宜昌超高压管理处, 湖北 宜昌 443005) [ 摘 要 ] 通过分析江陵换流站直流线路再启动保护异常动作的情况, 发现直流线路保护再启动 逻辑中计算直流线路保护动作次数的计数器设计上存在问题, 并提出修改建议 。 [ 关键词 ] 直流线路保护 ; 再启动 ; 换流站
降压起动。因此, 软件的计数器设计有问题 , 使保护 动作行为偏离了保护的设计逻辑。 2 . 4 故障录波图分析
12 : 20 : 22: 667 12 : 20 : 22: 923
256
3
12 : 20 : 23: 148
225
图 2 极
直流线路故障时波形
图 2 是 12 : 20 ,极 正常运行时, 极
[ 收稿日期 ] [ 作者简介 ] 2007 12 14 王聿升 ( 1976- ), 男 , 湖北公安人 , 工程师。
2 保护动作异常分析
2 . 1 保护动作异常经过 2007 年 11 月 17 日 12 : 20 , 江陵换流站极 II 直 流线路保护动作的情况如下表 1 所示 , 直流系统全 压再启动在 2 s 内进行了 3 次, 3 次都是全 压再启 动, 与设计原理不符。 2 . 2 保护设计软件分析 通过分析软件逻辑图 1 , 认为 软件中计算线路 保护动作次数的计数器设计存在问题。
图 1 再启动保护软件逻辑图
第三次又进行了全压再启动, 最终直流电压恢复到 了 - 500 kV。 2 . 5 几次类似动作情况 在 2006 年 4 月 21 日 04 : 20 , 江陵换流站极 I直 流系统全压再启动进行了 3 次。 2007 年 7 月 27 日 20 : 26 , 宜都换流站极 II 直流系统 全压再启动进行 了 4 次 (详见表 2) 。这 2 次直流系统再启动异常都 是由于计数器前面的延时 返回的时间不合 适引起 的。
直 流线路故 障时的波 形。
直流电压 UDL 为 - 500 kV, 在 12 :
20 : 22 : 667 , 行波保护和突变量保护动作, 电压降为 0 , 在 150 m s去游离后, 第一次全压再启动。由于线 路绝缘没有恢复, 再启动没有成功 , 直流欠压保护动 作, 经过 200 m s去游离后, 进行第二次全压再启动。 在直流电压还没有恢复全压时, 行波保护和突变量 保护很快再次动作, 在经过 200 m s 的去游离时间,
( S tate G ird Op eration Company L i m ited Yichang Ex tra high Voltag e Adm inistrative co mpany, Yichang 443005, China )
[ A bstract] T hrough analysis abnorm al action of dc lin e protection restart in Jiangling converter station , the counter prob le m of restart log ic in dc lin e protect ion was discovered . The modifica tio n suggestio n w as out fo r w ard . [ K ey words] DC line protection ; restar; t converter station 动的措施 ; 如果第三次直流线路保护又动作 , 在去游 离时间 200 m s后降压至 350 k V 再启动, 如果降压 再启动还不成功则将闭锁极运行。计算直流线路保 护动作次数的计数器 , 30 s内将直流线路保护动作 的次数进行累加 , 30 s 后将计数器清零, 即在 30 s 内直流线路保护动作 , 直流系统可以进行 2 次全压 再启动, 1 次降压再启动。换流站直流线路保护包 括: 线路行波保护、 线路突变量保护、 线路欠压保护 及线路差动保护, 其中线路行波保护、 线路突变量保 护除保护的采样和计算时间外, 几乎没有延时, 保护 动作非常快; 线路欠压保护在站间通信正常时, 延时 80 m s动作 , 在 站间通信不正 常时, 延时 820 m s 动 作; 线路差动保护动作有 3 100 m s 延时 , 动作较慢。 直流线路行波保护、 线路突变量 保护、 线路 欠压保 护、 线路差动保护起动后直流系统都可进行再启动。
