压力表的选用及安装

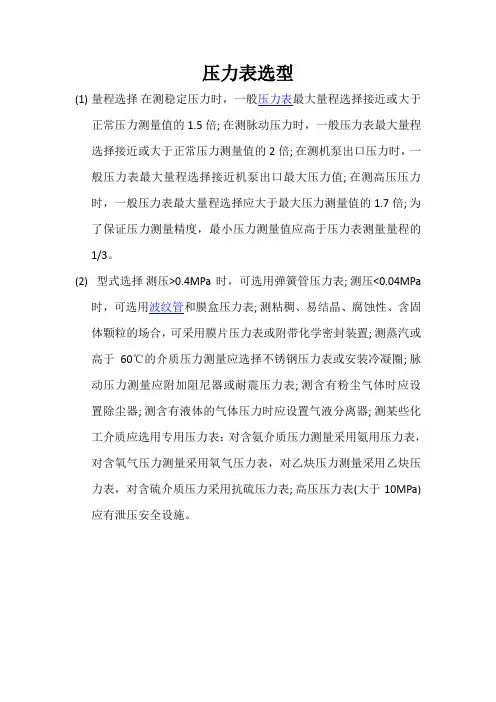

压力表选型
压力表选型(1)量程选择在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的1.5倍; 在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的2倍; 在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值; 在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的1.7倍; 为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3。
(2)型式选择测压>0.4MPa时，可选用弹簧管压力表; 测压<0.04MPa时，可选用波纹管和膜盒压力表; 测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置; 测蒸汽或高于60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈; 脉动压力测量应附加阻尼器或耐震压力表; 测含有粉尘气体时应设置除尘器; 测含有液体的气体压力时应设置气液分离器; 测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表; 高压压力表(大于10MPa)应有泄压安全设施。
压力表的选择、校验和安装(图)压力表种类、型号、量程、精度等级的选择。
选择主要考虑三个方面：（1）根据被测压力的大小，确定仪表量程。
对于弹性式压力表，为了保证弹性元件在弹性变形的安全范围内可靠地工作，在选择压力表量程时，必须考虑到留有充分的余地，一般在被测压力较稳定的情况下，最大的压力值应不超过满量程的3/4；在被测压力波动较大的情况下，最大压力值应不超过满量程的2/3。
为了保证测量精度，被测压力值应不低于全量程的1/3为宜。
（2）根据生产允许的最大测量误差确定仪表的精度，选择时，应在满足生产要求的情况下尽可能选用精度较低，价廉耐用的压力表。
（3）选择时要考虑被测介质的性质。
如温度高低，粘度大小，腐蚀性，脏污程度，易燃易爆等。
还要考虑现场的环境条件，例如高温、腐蚀、潮湿、振动等。
压力表选用与安装工作标准
压力表选用与安装工作标准压力表的选用与安装工作标准通常遵循行业规范和标准，以确保压力表的准确度、安全性和可靠性。
以下是通常遵循的一般性步骤和标准，但具体要遵循的标准可能会因不同国家、行业和应用而异。
在进行选用与安装之前，请务必查阅当地适用的标准和法规。
1. 选择合适的压力表：- 根据测量范围选择：确保所选压力表的量程覆盖所需测量的压力范围。
- 确定适用介质：不同压力表适用于不同的介质，例如气体或液体。
- 确定环境条件：考虑环境温度、湿度、震动等因素，以确保压力表能够在特定条件下正常工作。
2. 标准和认证：- 确保所选压力表符合相关的国家或地区标准和认证要求，例如ISO 9001、CE认证等。
3. 安装位置：- 选择安装位置：应选择能够代表被测压力的典型位置，同时方便读取压力表的位置。
- 避免振动和冲击：压力表应尽量避免安装在振动或冲击较大的位置，以防影响测量准确度和寿命。
4. 安装要求：- 管道清洁：在安装压力表之前，应确保管道内部干净，没有杂质，以免影响测量准确度。
- 密封：使用适当的密封材料，以确保安装位置的密封性，防止泄漏。
- 连接：正确连接压力表和管道，避免过度拧紧，防止损坏。
5. 校准和验证：- 在安装完成后，应进行校准和验证，以确保压力表的准确度，并与其他准确的压力测量设备进行比较。
6. 定期维护：- 建立定期检查和维护计划，确保压力表保持在良好工作状态。
- 更换损坏或过期的压力表，并及时处理出现的问题。
请注意，以上仅为一般性的指导原则，实际操作中应根据具体情况遵循适用的行业标准和安装指南。
对于特殊或高风险应用，建议咨询专业工程师或压力表制造商，以确保选用和安装过程符合最佳实践和法规要求。
超规范的压力表及附件的选择与安装方法
压力表安装操作中有哪些安全隐患呢？“因压力表安装未将压力表安全泄压而造成的带压伤人”，“压力表安装不牢固而造成的刺漏伤人”、“压力表试压时有损坏而造成压力刺出伤人”……那么，如何防范这些事项呢？在石化生产中，所谓压力是指由气体或液体均匀垂直地作用于单位面积上的力。
特别是在石化生产过程中，经常会遇到压力和真空度的测量，比大气压力高很多的高压、超高压和比大气压力低很多的真空测量。
一、压力表的安装应用1、安装方式径向指压力表的连接口径与表盘成丨型，为直接安装。
轴向指压力表的连接口径与表盘成T型。
还分为中轴和偏轴(下轴)安装。
2、连接方式螺纹连接有M20×1.5；M14X1.5;M12X1.5;G1/2；G3/8;NP T1/2；NP T1/4(其他)。
法兰连接根据客户要求制造。
3、仪表固定方式•直接安装•前带边安装•后带边安装•U型卡子安装4、测量范围的选择测量稳定的压力时，正常操作压力值应在仪表测量范围上限值的1/3---2/3；测量脉动压力(如:泵、压缩机和风机等出口处压力)时，正常操作压力值应在仪表测量范围上限值的1/3~1/2；侧量高、中压力时，正常操作压力值不应超过仪表测量范围上限值的1/2。
5、按照使用环境和测量介质的性质选择在大气腐蚀性较强、粉尘较多和易喷淋液体等环境恶劣的场合，应根据环境条件，选择合适的外壳材料及防护等级。
A、对一般介质的测量压力在-40kP a---+40kP a时，宜选用膜盒压力表。
压力在+40kP a以上时，一般选用弹簧管压力表或波纹管压力计。
B、稀硝酸、醋酸及其它一般腐蚀性介质，应选用耐酸压力表或不锈钢膜片压力表。
C、稀盐酸、盐酸气、重油类及其类似的具有强腐蚀性、含固体颗粒、粘稠液等介质，应选用膜片压力表或隔膜压力表。
其膜片及隔膜的材质，必须根据测量介质的特性选择。
D、结晶、结疤及高粘度等介质，应选用法兰式隔膜压力表。
E、在机械振动较强的场合，应选用耐震压力表或船用压力表。
压力表使用规范(最新版)
压力表使用规范为加强在用压力表的管理，确保压力表完好，规范压力表的使用，制定如下规定，望认真执行;1.压力表的选用1.1选用的压力表，应当与压力容器、管道内的介质相适应。
1.2设计压力小于1.6MPa压力容器、管道使用的压力表精度（注1）不得低于2.5级；设计压力大于或者等于1.6MPa压力容器、管道使用的压力表精度不得低于 1.6级。
1.3工艺用压力表（注2）表盘刻度极限值应为最大允许工作压力（注3）的 1.5-3.0倍，最好取2倍左右。
在满足工艺要求的条件下优先选用外壳公称直径100mm的压力表（很重要）。
---压力表选型依据1.4压力表在测量稳定负荷时不得超过量程的2/3，测量波动压力时，不应超过量程的1/2，至于最低压力，在以上两种情况下，均不应低于量程的1/3。
---压力表选型依据2.压力表的校验2.1压力表安装前应进行校验，然后每隔半年校验一次。
2.2需要强检的压力表由设备科负责外出校验，校验后的压力表应将检验标志贴在表盘上，并注明下次校验日期或有效期。
2.3非强检的压力表可根据检定的压力表进行自校，并做好自校记录。
3.压力表的安装要求3.1装设位置应便于操作人员观察和清洗，且应避免受到辐射热，冻结或振动的不利影响。
3.2压力表与压力容器、管道之间，应装设三通旋塞或针型阀；三通旋塞或针型阀应有开启标记；压力表与压力容器、管道之间，不得连接其他用途的任何配件或接管。
3.3用于蒸汽介质的压力表，在压力表与压力容器、管道之间应装有存水弯管。
使蒸汽在这一段弯管内冷凝，以避免高温蒸汽直接进入压力表的弹簧管内，致使表内元件过热而产生变形，影响压力表的精度。
存水弯管用钢管时，其内径应不小于10mm。
3.4用于高温、具有腐蚀性或高粘度介质的压力表，在压力表与压力容器、管道之间应装设能隔离介质的缓冲装置。
3.5专用的特殊压力表，严禁他用，也严禁在没有特殊可靠的装置上进行测量，更严禁用一般的压力表作特殊介质的压力测量。

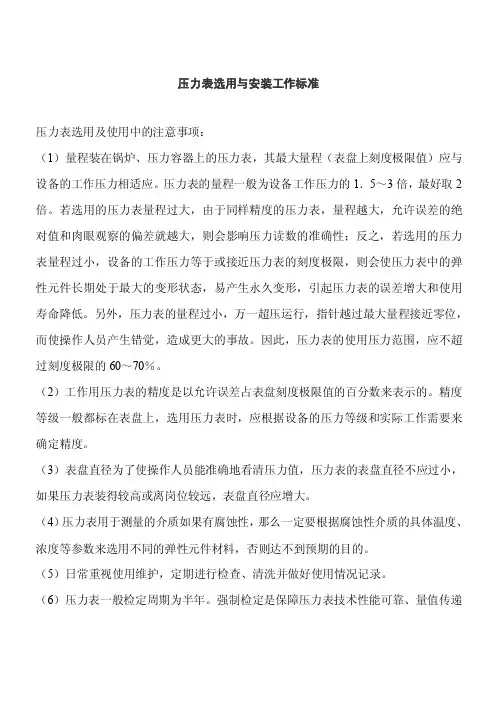

压力表选用与安装工作标准
压力表选用与安装工作标准压力表选用及使用中的注意事项：（1）量程装在锅炉、压力容器上的压力表，其最大量程（表盘上刻度极限值）应与设备的工作压力相适应。
压力表的量程一般为设备工作压力的1．5～3倍，最好取2倍。
若选用的压力表量程过大，由于同样精度的压力表，量程越大，允许误差的绝对值和肉眼观察的偏差就越大，则会影响压力读数的准确性；反之，若选用的压力表量程过小，设备的工作压力等于或接近压力表的刻度极限，则会使压力表中的弹性元件长期处于最大的变形状态，易产生永久变形，引起压力表的误差增大和使用寿命降低。
另外，压力表的量程过小，万一超压运行，指针越过最大量程接近零位，而使操作人员产生错觉，造成更大的事故。
因此，压力表的使用压力范围，应不超过刻度极限的60～70％。
（2）工作用压力表的精度是以允许误差占表盘刻度极限值的百分数来表示的。
精度等级一般都标在表盘上，选用压力表时，应根据设备的压力等级和实际工作需要来确定精度。
（3）表盘直径为了使操作人员能准确地看清压力值，压力表的表盘直径不应过小，如果压力表装得较高或离岗位较远，表盘直径应增大。
（4）压力表用于测量的介质如果有腐蚀性，那么一定要根据腐蚀性介质的具体温度、浓度等参数来选用不同的弹性元件材料，否则达不到预期的目的。
（5）日常重视使用维护，定期进行检查、清洗并做好使用情况记录。
（6）压力表一般检定周期为半年。
强制检定是保障压力表技术性能可靠、量值传递准确、有效保证安全生产的法律措施。
压力表安装要求1)压力表应装在便于观察，易于冲洗的地方，同时要避免受到振动和高温的影响，并且要有足够光线的照明。
2)压力表要独立安装，不应和其它管相连接。
3)压力表与锅筒之间应有存水弯管，存水弯管与压力表之间应装三通旋塞。
存水弯管用钢管制成时，其内径不应小于10mm;用铜管制成时，其内径不应小于6mm。
三通旋塞安装应便于经常冲洗存水弯管，校验、检修、拆卸安装的地方。
4)每台锅炉必须装有与锅筒蒸汽空间直接相连接的压力表。

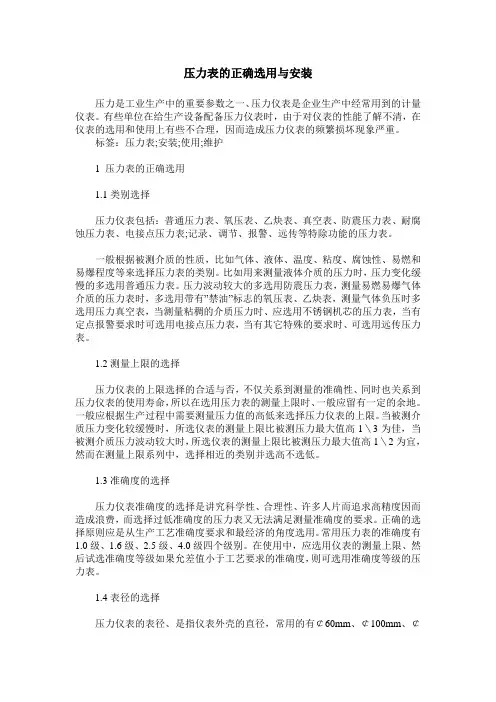

压力表的正确选用与安装
压力表的正确选用与安装压力是工业生产中的重要参数之一、压力仪表是企业生产中经常用到的计量仪表。
有些单位在给生产设备配备压力仪表时，由于对仪表的性能了解不清，在仪表的选用和使用上有些不合理，因而造成压力仪表的频繁损坏现象严重。
标签：压力表;安装;使用;维护1 压力表的正确选用1.1类别选择压力仪表包括：普通压力表、氧压表、乙炔表、真空表、防震压力表、耐腐蚀压力表、电接点压力表;记录、调节、报警、远传等特除功能的压力表。
一般根据被测介质的性质，比如气体、液体、温度、粘度、腐蚀性、易燃和易爆程度等來选择压力表的类别。
比如用来测量液体介质的压力时，压力变化缓慢的多选用普通压力表。
压力波动较大的多选用防震压力表，测量易燃易爆气体介质的压力表时，多选用带有”禁油”标志的氧压表、乙炔表，测量气体负压时多选用压力真空表，当测量粘稠的介质压力时、应选用不锈钢机芯的压力表，当有定点报警要求时可选用电接点压力表，当有其它特殊的要求时、可选用远传压力表。
1.2测量上限的选择压力仪表的上限选择的合适与否，不仅关系到测量的准确性、同时也关系到压力仪表的使用寿命，所以在选用压力表的测量上限时、一般应留有一定的余地。
一般应根据生产过程中需要测量压力值的高低来选择压力仪表的上限。
当被测介质压力变化较缓慢时，所选仪表的测量上限比被测压力最大值高1＼3为佳，当被测介质压力波动较大时，所选仪表的测量上限比被测压力最大值高1＼2为宜，然而在测量上限系列中，选择相近的类别并选高不选低。
1.3准确度的选择压力仪表准确度的选择是讲究科学性、合理性、许多人片而追求高精度因而造成浪费，而选择过低准确度的压力表又无法满足测量准确度的要求。
正确的选择原则应是从生产工艺准确度要求和最经济的角度选用。
常用压力表的准确度有1.0级、1.6级、2.5级、4.0级四个级别。
在使用中，应选用仪表的测量上限、然后试选准确度等级如果允差值小于工艺要求的准确度，则可选用准确度等级的压力表。
浅谈弹簧管式一般压力表选用、安装及注意事项
浅谈弹簧管式一般压力表选用、安装及注意事项摘要：该文就弹簧管式一般压力表（以下简称压力表）在选用、安装、使用和维护保养等方面应注意的问题进行探讨，以期为使用单位和个人选用、安装和使用压力表提供帮助。
关键词：压力表选用安装维护保养压力表结构简单、成本低廉，能比较简单快速地显示出各个工序环节的压力变化，反映产品或介质流程中的条件形成，监测工业生产过程中的安全状态，因而广泛应用于工业生产、科研和日常生活的各个领域。
然而，在实际生产中，压力表普遍存在着不受重视甚至被忽视的现象，使用频繁、维护不当、应用环境条件差，因此使用中损坏相当严重。
正确选用、合理安装与并在使用中适当维护保养（包括改善压力表使用环境），不仅能延长压力表的使用寿命，确保压力示值准确，可以提前预防灾难性事故发生。
1 当前压力表存在的主要问题一是国有大型压力表厂纷纷破产或重组，目前大多为联营小厂，部分厂家盲目地想办法提高自己经济利益，从而降低了压力表的质量。
二是安装配置不规范。
现行规程规范对压力表的配置、安装、使用、维护、检定等均有明确要求，而实际装配时随意减少次要部位或双（多）表监控处的设置数量，外形尺寸、量程不符合工作要求，易燃、易爆、有毒、腐蚀等特殊环境没有采用特殊压力表。
三是使用维护不重视。
没有定期进行检查、清洗，无使用记录；压力表存在指针不回零位或波动严重，防爆孔保护膜脱落，表盘腐蚀、脏污或玻璃破碎等现象。
四是使用频繁，应用环境条件差。
例如弹簧管因长期处于高温和高压环境导致变形，这些变形在一次工作中是可以恢复的，但随着工作时间的增加就会产生永久变形；压力表长期处于内部较高压力和温度，而外界则是低温甚至遭到冰冻的状态，严重影响其灵敏度；生产过程中的震动亦会影响弹簧管和指针的灵敏度和准确度。
五是弹簧管和游丝这两个灵敏度较高的部件，长期处于极限或接近极限工作的状态，超负荷工作导致弹性减弱或丧失，甚至产生永久变形。
六是压力表超检定周期使用现象严重，新购压力表首检率低。
压力测量表的选择方法以及安装的基本要求
附件1压力测量表的选择方法以及安装的基本要求一、常用压力表U型管压力计、弹簧管压力表、膜盒压力表、膜片压力表二、常用压力表的适用范围1、U型管压力计：常用于测量低压、负压或微差压，在±0.1MPa范围内其测量准确度比较高。
2、弹簧管压力表:量程范围大、精度高；对冲击和振动敏感，多用于锅炉、压力容器、压力管道等特种设备上。
测量范围在40KPa以上时，宜选用弹簧管压力表。
3、膜盒压力表：适合用于微压或负压无腐蚀性气体的测量。
测量压力范围在－40KPa~0、0~40KPa时，宜选用膜盒压力表。
4、膜片压力表：测粘稠、易结晶含固体颗粒的场合可用膜片压力表。
三、压力表的精度等级选择方法1、压力表的精度是指压力表允许的基本误差，是以允许误差占表盘刻度极限值的百分数来表示的，常用的精度等级有0.16、0.25、0.4、1.0、1.6、2.5级。
一般测量用压力表精度等级，应选用1.0、1.6、2.5级。
精密测量用压力表精度等级，应选用0.16、0.25、0.4级。
2、精度等级一般都标在表盘上，选用压力表时，应根据设备的压力等级和实际工作需要来确定精度。
四、压力表量程的选择方法1、确定测量介质的压力范围，根据测量介质的特性选择压力表的类型；2、根据被测量介质的压力范围，确定压力表的量程范围，量程选择要求：1）测量稳定的压力时，正常操作压力值应在仪表测量范围上限值的1/3~2/3。
2）测定脉动压力时，正常操作压力值应在仪表测量范围上限值的1/3~1/2。
3）测定高、中压力时，正常操作压力值应在仪表测量范围上限值的1/2。
4)为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3处。
3、压力表的量程范围对测量精度的影响1）选用压力表量程偏大时，将会超出压力表允许的基本误差，造成测量误差大，影响压力读数的准确性。
2）选用压力表量程偏小时，测量介质的压力等于或接近压力表的最大刻度极限，引起压力表的误差增大，降低使用寿命。
