一、高层住宅的楼梯间及电梯数量分布安排一般来说，高层及中高层住宅中，层数在7-11层，应安排1部电梯1部、1部开敞楼梯间；当层数有12-18层，至少要设置2部电梯（其中1部为消防电梯），1部封闭楼梯间；而层数在19层及以上，至少要设置2部电梯（其中1部为消防电梯）及2部防烟楼梯间；二、7-11F中高层住宅的楼梯+电梯组合方式为方便研究，使不同形态的交通空间具有可比性，楼梯，电梯井，层高统一取低限值加一比较。
楼梯尺寸：开间2600mm，进深5100mm（开敞楼梯间一部）；层高:2800mm（共16步）；电梯井轴线尺寸:2100（宽）X2200（深）；以日立电梯载重800kg、速度为1.5m/s、井道尺寸1850（宽）2000（深）为例（乘客电梯一部）。
五种常用楼梯间：1.对面式面积：交通空间面积20~22平方米；采光和通风性：楼梯，电梯均能直接采光，比较明亮，通风性较好；入户门位置：a.入户门相对固定，只能开在纵墙上；b.入户后可利用套型的交通走道形成空间过渡；c.入户门易出现正对套型卫生间门的情况，应注意避让；管井位置：a.靠两侧纵墙设置；b. 检修空间和楼梯有一定冲突，检修时较不方便；b.突出的管井对户型布局有一定影响；c. 美观性较差；实例：空间形态分析：a.楼梯休息平台、电梯等候和管井检修共用一个空间,交通空间集中，争取了进深，节约了面宽；b.公共空间集中，面积小，易造成使用干扰；c.电梯噪音对相邻南侧房间有一定的干扰；d.对户型北侧明餐明卫的设置有利；综合评价：a.适用于经济型住宅，最为常用的布局形式；b.公用面积，面宽小；c.功能布局紧凑，对行为有一定的干扰；d.采光通风好；2.左右式面积：交通空间面积26~28平方米采光和通风性：楼梯间直接采光，比较明亮；候梯空间间接采光,效果相对较差；入户门位置：入户门设置灵活,在纵横墙均可设置,与管井位置互换；入户门向南开启时易形成玄关空间，较纵墙开门减少了两厅中部空间，缩短进深；管井位置：管井位置布置比较灵活，在纵横墙上均可布置；检修空间较大；实例：空间形态分析：a.楼梯、电梯有各自的等候空间，功能分区较为清晰；b.入户门远离电梯和楼梯间，干扰少；c.入户门向南侧开启时更有利于套型布置；d.适用于南侧大面宽或三开间以上的舒适型套型；综合评价：a.适用于舒适型住宅；b.公用面积，面宽大；c.功能清晰，干扰少；d.采光通风较好；3.错位式面积：交通空间面积20~22平方米采光和通风性：楼梯、电梯、入户空间均能直接采光，比较明亮；平均采光，通风性较好；入户门位置：a.入户门位置相对固定；b.入户后易形成玄关空间；c.户门过近，容易产生干扰；管井位置：管井靠一侧设计；检修空间大小合理。
施工设计方案高层住宅楼梯与电梯布局方案
施工设计方案高层住宅楼梯与电梯布局方案高层住宅楼梯与电梯布局方案：在高层住宅的设计中，楼梯和电梯的布局方案至关重要，既要满足居民的出行需求，又要保障安全性和舒适性。
本文将探讨高层住宅楼梯与电梯布局方案的设计原则和建议。
一、楼梯与电梯的重要性楼梯和电梯是高层住宅的重要交通工具，它们对于居民的日常出行和紧急避险至关重要。
合理的楼梯和电梯布局方案可以提高居民的出行效率，降低拥堵风险，并且在突发事件中起到疏散的作用。
因此，在设计阶段就要充分考虑楼梯与电梯的布局方案。
二、楼梯与电梯布局的设计原则1. 安全性原则：楼梯和电梯的布局应符合相关的消防安全要求，并且要满足疏散的需求。
在设计过程中，要考虑到火灾等突发事件对楼梯和电梯使用的影响，确保居民的安全。
2. 出行效率原则：楼梯和电梯的布局要便于居民出行，避免拥堵现象的发生。
可以考虑采用多个楼梯通道和电梯组的设计，分散出行流量，提高出行效率。
3. 舒适性原则：楼梯和电梯的布局要符合人体工程学原理，提供舒适的使用体验。
楼梯的坡度、踏步高度和间距等要符合相关标准，电梯的尺寸和载重能力要满足平时和高峰时段的需求。
三、楼梯布局方案在高层住宅楼梯的布局方案中，可以考虑采用以下设计：1. 主要楼梯通道：在建筑的主要出入口处或中心位置设置一组宽敞舒适的楼梯通道，作为主要的垂直交通工具。
这样可以方便居民出入大厅、公共区域和各楼层。
2. 辅助楼梯通道：除了主要楼梯通道外，还可以设置一些辅助的楼梯通道，如在建筑的角落或侧面设置。
这样可以分散楼梯使用的压力，避免拥堵情况的发生。
3. 紧急疏散楼梯：在高层住宅中，还应设置一组紧急疏散楼梯，用于应对火灾等紧急情况。
这些楼梯通道应独立设置，并与主要通道和电梯通道相隔离，以确保疏散的畅通。
四、电梯布局方案在高层住宅电梯的布局方案中，可以考虑采用以下设计：1. 主要电梯组：在高层住宅的核心区域或主要出入口处设置一组电梯。
这些电梯应具备足够的容量和速度，以满足高峰时段的需求。

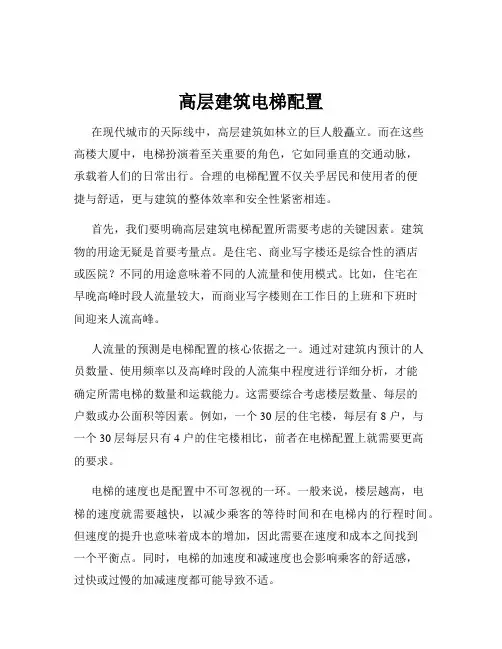

高层建筑电梯配置
高层建筑电梯配置在现代城市的天际线中，高层建筑如林立的巨人般矗立。
而在这些高楼大厦中，电梯扮演着至关重要的角色，它如同垂直的交通动脉，承载着人们的日常出行。
合理的电梯配置不仅关乎居民和使用者的便捷与舒适，更与建筑的整体效率和安全性紧密相连。
首先，我们要明确高层建筑电梯配置所需要考虑的关键因素。
建筑物的用途无疑是首要考量点。
是住宅、商业写字楼还是综合性的酒店或医院？不同的用途意味着不同的人流量和使用模式。
比如，住宅在早晚高峰时段人流量较大，而商业写字楼则在工作日的上班和下班时间迎来人流高峰。
人流量的预测是电梯配置的核心依据之一。
通过对建筑内预计的人员数量、使用频率以及高峰时段的人流集中程度进行详细分析，才能确定所需电梯的数量和运载能力。
这需要综合考虑楼层数量、每层的户数或办公面积等因素。
例如，一个 30 层的住宅楼，每层有 8 户，与一个 30 层每层只有 4 户的住宅楼相比，前者在电梯配置上就需要更高的要求。
电梯的速度也是配置中不可忽视的一环。
一般来说，楼层越高，电梯的速度就需要越快，以减少乘客的等待时间和在电梯内的行程时间。
但速度的提升也意味着成本的增加，因此需要在速度和成本之间找到一个平衡点。
同时，电梯的加速度和减速度也会影响乘客的舒适感，过快或过慢的加减速度都可能导致不适。
电梯的载重量同样需要精心规划。
要根据建筑物内可能出现的最大人流量以及可能携带的物品重量来确定。
在商业建筑中，可能需要考虑货物运输的需求，而在医院中，可能要考虑担架和医疗设备的尺寸和重量。
除了上述硬件因素，电梯的控制系统也是至关重要的。
先进的控制系统能够实现电梯的高效调度，减少乘客的等待时间，提高电梯的运行效率。
比如，群控系统可以根据不同楼层的召唤，智能地分配电梯，避免多部电梯同时响应同一召唤，造成资源浪费。
在电梯的布局方面，也有很多讲究。
多部电梯可以采用分区设置，将高层和低层、奇数层和偶数层分开，或者根据不同的功能区域进行划分。
超高层建筑中的电梯设计与设备选择
超高层建筑中的电梯设计与设备选择随着城市化的不断推进，越来越多的高层建筑在我们身边耸立而起。
而这些高层建筑的交通工具，往往都离不开一种被我们忽视的设备：电梯。
在超高层建筑中，电梯的设计与设备的选择尤为重要。
本文就来详细地探讨一下这个话题。
第一部分：电梯设计一、电梯的速度超高层建筑越来越高，住户和办公室的地理位置相差越来越远，因此，电梯也需要更快的速度。
据统计，当建筑的高度超过500米时，电梯的运行速度需要达到每秒20米，才能保证住户的出行时间不被拖延过长。
二、电梯的容量电梯在设计时，需要根据预计的人流量来确定容量大小。
在超高层建筑里，人流量肯定是非常大的。
一般来讲，大型超高层建筑电梯容量应该在30人以上，这样才能保证在繁忙的早晚高峰时段，电梯的运行能够更加流畅。
三、电梯的数量受限于超高层建筑的建筑面积和建造成本，例如经济因素，电梯的数量必须适中。
一般来讲，一个超高层建筑至少需要4台电梯，才能保证住户和工作人员的出行效率。
而一些高层建筑中，则可能需要10台以上的电梯，才能保证快速而流畅的交通。
第二部分：电梯设备选择在超高层建筑的电梯设备的选择上，除了满足上述的设计要求之外，还需要根据以下几个方面来进行考虑。
一、电梯安全性在超高层建筑中，电梯的安全性是非常重要的。
电梯选用的品牌、制造商、零部件、安全装置、防火、紧急照明、紧急扶梯、停车检测等等，都需要达到国际标准和规范的要求。
二、电梯的节能性超高层建筑的电梯在使用过程中耗能较大，因此，能耗成为了其中一个重要的问题。
为了满足住户的出行需求，同时又要求更高效能的运行，电梯应该选用低功耗的一体化驱动系统，进一步减少耗能量。
三、电梯舒适度在考虑电梯舒适度时，需要注意到飘移、震动和嘈音等问题。
为了消除这些问题，需要采用先进的技术，例如轮廓精确的电梯导轨、特殊缓冲材料等。
总的来讲，超高层建筑的电梯设计与设备选择是一个非常复杂的过程，需要考虑各种方面的因素。
但是，在这个过程中，也必须要充分满足住户和工作人员的出行需求，保证他们的出行安全、快捷和舒适。
高层建筑电梯配置
高层建筑电梯配置在现代化的城市中，高层建筑如雨后春笋般拔地而起。
这些高楼大厦不仅是城市繁荣的象征，也为人们提供了高效的工作和生活空间。
然而，要确保高层建筑内人员的便捷出行，电梯配置就显得至关重要。
电梯作为高层建筑中垂直交通的核心工具，其配置是否合理直接影响着人们的日常使用体验和建筑物的整体运行效率。
一个良好的电梯配置方案，需要综合考虑多个因素，包括建筑物的用途、高度、人流量、使用时间分布等。
首先，建筑物的用途是决定电梯配置的关键因素之一。
例如，办公楼在工作日的早晚高峰时段，人流量会相对集中，需要配置足够数量和速度的电梯来满足大量人员的快速上下楼需求。
而住宅楼的人流量高峰则通常出现在早晚的特定时间段，如居民上下班、上学放学等，且居民携带物品的情况较多，电梯的载重和轿厢尺寸就需要有相应的考虑。
对于商业综合体，由于人员流动的不确定性较大，电梯的布局和运行模式应更加灵活多样，以适应不同时间段和不同区域的客流变化。
建筑物的高度也对电梯配置有着重要影响。
一般来说，随着建筑高度的增加，所需的电梯数量和速度也应相应增加。
对于较低的高层建筑，可能只需要几部速度适中的电梯就能满足需求；而对于超高建筑，可能需要采用分区运行、高速电梯甚至是双层轿厢电梯等先进的配置方案。
分区运行是将建筑物按照一定的高度范围划分为不同的区域，每个区域设置单独的电梯群组，这样可以减少电梯的停靠次数，提高运行效率。
高速电梯则能够在较短的时间内跨越较大的高度，为高层区域的人员提供快速服务。
双层轿厢电梯则可以在一次运行中同时服务两个楼层，有效地提高了运输能力。
人流量是电梯配置中最直接的考量因素。
通过对建筑物内人员数量、流动规律以及高峰时段的预测和分析，可以确定所需电梯的数量和运载能力。
在进行人流量估算时，需要考虑建筑物的使用性质、入住率、访客比例等因素。
例如，一座拥有大量租户的办公楼，其人员数量可能会随着租户的变动而有所变化，因此在电梯配置时需要预留一定的余量。

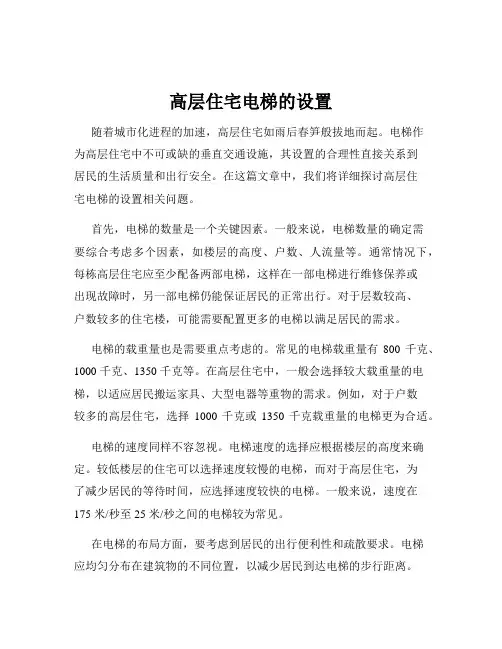

高层住宅电梯的设置
高层住宅电梯的设置随着城市化进程的加速，高层住宅如雨后春笋般拔地而起。
电梯作为高层住宅中不可或缺的垂直交通设施，其设置的合理性直接关系到居民的生活质量和出行安全。
在这篇文章中，我们将详细探讨高层住宅电梯的设置相关问题。
首先，电梯的数量是一个关键因素。
一般来说，电梯数量的确定需要综合考虑多个因素，如楼层的高度、户数、人流量等。
通常情况下，每栋高层住宅应至少配备两部电梯，这样在一部电梯进行维修保养或出现故障时，另一部电梯仍能保证居民的正常出行。
对于层数较高、户数较多的住宅楼，可能需要配置更多的电梯以满足居民的需求。
电梯的载重量也是需要重点考虑的。
常见的电梯载重量有800 千克、1000 千克、1350 千克等。
在高层住宅中，一般会选择较大载重量的电梯，以适应居民搬运家具、大型电器等重物的需求。
例如，对于户数较多的高层住宅，选择1000 千克或1350 千克载重量的电梯更为合适。
电梯的速度同样不容忽视。
电梯速度的选择应根据楼层的高度来确定。
较低楼层的住宅可以选择速度较慢的电梯，而对于高层住宅，为了减少居民的等待时间，应选择速度较快的电梯。
一般来说，速度在175 米/秒至 25 米/秒之间的电梯较为常见。
在电梯的布局方面，要考虑到居民的出行便利性和疏散要求。
电梯应均匀分布在建筑物的不同位置，以减少居民到达电梯的步行距离。
同时，电梯厅的面积应足够宽敞，避免在高峰时段出现拥挤的情况。
此外，电梯厅的通风和照明也很重要，要确保有良好的空气质量和充足的光线。
电梯的安全性能是至关重要的。
这包括电梯的制动系统、限速器、安全钳等关键部件的质量和可靠性。
电梯应定期进行维护保养和安全检测，以确保其始终处于良好的运行状态。
同时，电梯内应配备紧急通话装置和应急照明设备，以便在紧急情况下居民能够与外界取得联系并安全疏散。
除了硬件设施，电梯的智能化管理也越来越重要。
例如，采用智能控制系统，可以根据居民的出行规律优化电梯的运行，提高运行效率。
高层住宅电梯与楼梯设置方式
高层住宅“楼梯间+电梯”的组合方式设计中多以两梯四户和两梯六户为主；防烟楼梯间两部，至少两部电梯其中一部消防梯、一部担架梯功能，可兼做。
（防烟楼梯间是指在楼梯间入口处设有防烟前室、开敞式阳台或凹廊（统称前室）等设施，且通向前室和楼梯间的门均为防火门，以防止火灾的烟和热气进入的楼梯间）楼梯+电梯组合方式分为两大类：一类是紧凑式，一类是单元联系廊式。
一、紧凑类特点：优点1、布局紧凑，利于节能。
2、电梯距离入户门较近，出入方便。
3、楼梯可设成剪刀梯，公摊小。
缺点1、中间户型不通透2、入户走廊自然采光、通风差二、单元联系廊式优点：1、中间户型可以做成通透户型。
2、楼梯、电梯、前室均可以开窗，满足自然采光、通风。
3、电梯运行噪音对住户影响较小缺点：1、建筑体型不紧凑，影响节能效果。
2、连廊日常使用率低3、电梯无法联动4、增加公摊面积？一、紧凑类特点1、ABB（楼梯+电梯）式C11#层数梯户比层高电梯井道尺寸前室楼梯尺寸风井强弱电井尺寸水暖井尺寸公区总面积/单元????C11#33两梯四户29002100*25002050*20502600*24002100*51002500*6900剪刀梯无1300*17001500*1600754、入户走道有窗，可以自然采光、通风。
缺点：1、合用前室布局狭长2、入户走廊光线差3、中间户型不通透此布局也可以做成两梯三户b ????四期A-16#楼梯户比层高电梯井道尺寸前室楼梯尺风井强弱电水暖井公区总设备井移至紧靠电梯，四梯四户。
优点：北侧室外走廊为两面开敞，视觉效果更好。
C、？？？？园二、单元联系廊式1、ABBA式a 、？？？？15#楼、？？？？？园？2#楼层数梯户比层高电梯井道尺寸前室楼梯尺寸风井强弱电井尺寸水暖井尺寸公区总面积33两梯四户29002050*20502100*25002300*21002650*25502500*4800两部无900*1300900*1300900*2400900*240081、利用天井封堵部分楼板用户可以利用。
高层住宅电梯的设置
高层住宅电梯的设置高层住宅电梯的设置一、引言高层住宅电梯的设置对于一个安全、高效的居住环境至关重要。
本将详细介绍高层住宅电梯的设置，并对每个章节进行细化说明，以确保操作人员和住户能够正确、安全地使用电梯。
二、电梯规划在高层住宅中，电梯的规划和布置是一个复杂而关键的过程。
本章节将包括以下内容：1. 建筑结构和平面布局的考虑2. 层数和人员容量的确定3. 电梯数量和位置的确定4. 实施可持续性设计的原则三、电梯类型选择在高层住宅中，根据建筑物的需求和空间情况选择适当的电梯类型至关重要。
本章节将包括以下内容：1. 乘客电梯和货物电梯的区别与选择2. 高速电梯和低速电梯的区别与选择3. 特殊需求电梯（如无障碍电梯）的选择四、电梯安全要求高层住宅电梯的安全性对住户的生命财产安全有着重要的影响。
本章节将包括以下内容：1. 国家和地方电梯安全规定概述2. 电梯安全系统的设计和实施3. 电梯故障排查和预防措施4. 紧急疏散计划和装备五、电梯控制系统电梯控制系统的设计和实施对电梯运行效率和体验起着重要作用。
本章节将包括以下内容：1. 电梯驱动系统的选择与优化2. 电梯调度算法的选择与优化3. 楼层按钮和操作面板的设计与布置4. 监控和通信系统的选择与布置六、电梯维护与管理电梯的维护与管理是确保电梯长期安全高效运行的关键。
本章节将包括以下内容：1. 电梯维保计划的编制与执行2. 电梯维修和故障处理的流程和要求3. 电梯运行数据的收集和分析4. 电梯管理制度和培训计划七、总结与扩展内容本提供了高层住宅电梯设置的详细指导，确保电梯的安全性和高效性。
附件如下：1. 电梯规划平面图2. 电梯安全系统设计图纸3. 电梯控制系统调度算法说明4. 电梯维护保养记录表本所涉及的法律名词及注释：1. 《特种设备安全法》：中华人民共和国国务院关于特种设备安全监察的法律规定。
2. 《住宅区物业管理条例》：中华人民共和国国务院关于住宅区物业管理的法律规定。
