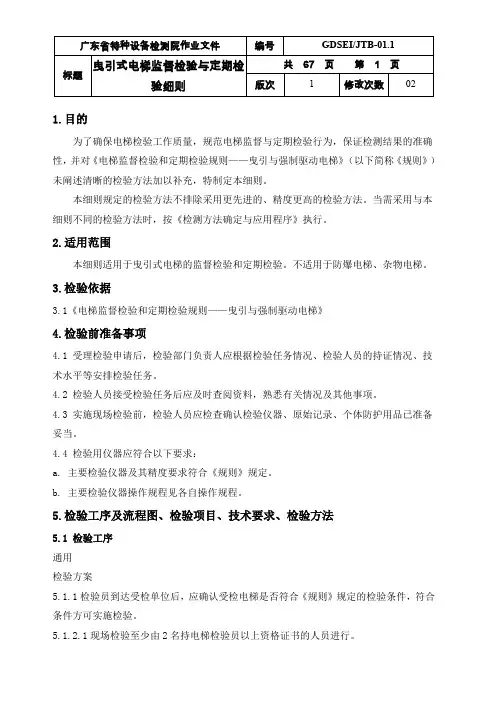

曳引式电梯监督检验与定期检验细则
标题验细则版次 1 修改次数021.目的为了确保电梯检验工作质量，规范电梯监督与定期检验行为，保证检测结果的准确性，并对《电梯监督检验和定期检验规则——曳引与强制驱动电梯》（以下简称《规则》）未阐述清晰的检验方法加以补充，特制定本细则。
本细则规定的检验方法不排除采用更先进的、精度更高的检验方法。
当需采用与本细则不同的检验方法时，按《检测方法确定与应用程序》执行。
2.适用范围本细则适用于曳引式电梯的监督检验和定期检验。
不适用于防爆电梯、杂物电梯。
3.检验依据3.1《电梯监督检验和定期检验规则——曳引与强制驱动电梯》4.检验前准备事项4.1 受理检验申请后，检验部门负责人应根据检验任务情况、检验人员的持证情况、技术水平等安排检验任务。
4.2 检验人员接受检验任务后应及时查阅资料，熟悉有关情况及其他事项。
4.3 实施现场检验前，检验人员应检查确认检验仪器、原始记录、个体防护用品已准备妥当。
4.4 检验用仪器应符合以下要求：a. 主要检验仪器及其精度要求符合《规则》规定。
b. 主要检验仪器操作规程见各自操作规程。
5.检验工序及流程图、检验项目、技术要求、检验方法5.1 检验工序通用检验方案5.1.1检验员到达受检单位后，应确认受检电梯是否符合《规则》规定的检验条件，符合条件方可实施检验。
5.1.2.1现场检验至少由2名持电梯检验员以上资格证书的人员进行。
标题验细则版次 1 修改次数025.1.2.2现场检验时，检验人员应当配备和穿戴检验作业必需的个体防护用品。
5.1.1.1机房空气温度应保持在5～40℃之间，湿度应保持在电梯及检验所允许的范围内。
5.1.2.2电网输入电压应正常，电压波动应在额定电压值±7%的范围内。
5.1.3.3环境空气中不应含有腐蚀性和易燃性气体及导电尘埃，特种电梯工作环境中腐蚀性和易燃性气体及导电尘埃不应超过该电梯额定指标。
5.1.2.3检验现场应整洁，不应有影响设备检验的物品、设施和与检验无关的人员，并在基站和轿厢放置标明现场正在进行检验的警示牌。
电梯(扶梯)检验规则
扶梯检验工艺标准一、范围本文件规定了曳引与强制驱动电梯的施工检验。
本文件适用于曳引与强制驱动电梯的检验。
二、检验依据GB 7588-2003 电梯制造与安装安全规范GB 50310-2002 电梯工程施工质量验收规范GB/T 10060-2011 电梯安装验收规范GB/T 18775-2009 电梯、自动扶梯和自动人行道维修规范TSG T7001-2009 电梯监督检验和定期检验规则-曳引与强制驱动电梯TSG T7001-2009 电梯监督检验和定期检验规则-曳引与强制驱动电梯（第1号修改单）三、检验内容及方法：1技术资料1.1制造资料A电梯制造单位提供了以下用中文描述的出厂随机文件：(1)制造许可证明文件，其范围能够覆盖所提供电梯的相应参数；(2)电梯整机型式试验合格证书或者报告书，其内容能够覆盖所提供的电梯相应参数；(3) 产品质量证明文件，注有制造许可证明文件编号、该电梯的产品出厂编号、主要技术参数，门锁装置、限速器、安全钳、缓冲器、含有电子元件的安全电路(如果有)、轿厢上行超速保护装置、驱动主机、控制柜等安全保护装置和主要部件的型号，以及这些安全保护装置和主要部件的编号(门锁装置除外)等内容，并且有电梯整机制造单位的公章或者检验合格章以及出厂日期；(4)门锁装置、限速器、安全钳、缓冲器、含有电子元件的安全电路（如果有）、轿厢上行超速保护装置、驱动主机、控制柜等安全保护装置和主要部件的型式试验合格证，以及限速器和渐进式安全钳的调试证书；(5)机房或者机器设备间及井道布置图，其顶层高度、底坑深度、楼层间距、井道内防护、安全距离、井道下方人可以进入的空间等满足安全要求；(6)电气原理图，包括动力电路和连接电气安全装置的电路；(7)安装使用维护说明书，包括安装、使用、日常维护保养和应急救援等方面操作说明的内容。
注 A－1：上述文件如为复印件则必须经电梯整机制造单位加盖公章或者检验合格章；对于进口电梯，则应加盖国内代理商的公章检验方法:电梯安装施工前审查相应资料1.2安装资料A安装单位提供了以下安装资料： (1)安装许可证和安装告知书，许可证范围能够覆盖所施工电梯的相应参数； (2)施工方案，审批手续齐全； (3)施工现场作业人员持有的特种设备作业人员证；(4)施工过程记录和由整机制造单位出具或者确认的自检报告，检查和试验项目齐全、内容完整，施工和验收手续齐全；(5)变更设计证明文件（如安装中变更设计时），履行了由使用单位提出、经整机制造单位同意的程序； (6)安装质量证明文件，包括电梯安装合同编号、安装单位安装许可证编号、产品出厂编号、主要技术参数等内容，并且有安装单位公章或者检验合格章以及竣工日期。
电梯顶部空间检验的问题探讨
电梯顶部空间检验的问题探讨摘要：本文对电梯井道中顶部空间的检验，进行了一定的探究。
一旦电梯安全事故发生，不仅仅影响着电梯的正常使用，还会威胁着人们的生命安全。
因此，只有在根本上对电梯进行的检查，将检查工作深化到每一个细节，这样才能保证电梯的正常运行，保证了人们的生命安全。
关键词：电梯；井道顶部空间；缓冲器；检验1 电梯井道中顶部空间的要求。
由于电梯的数量越来越多，关于电梯的法律制度也相应的出台。
根据我国《电梯监督检验和定期检验规则―曳引与强制驱动电梯》中明确规定，：H1不应小于0.1+0.035 ，H2不应小于0.1+0.035 ，H3不应小于0.3+0.035 ，H4不应小于1.0+0.035v2。
其中H1代表：轿厢轨道，H2代表为：轿顶可以站人的最高面积的探讨电梯中井道顶部空间的检验之间的只有垂直距离，H3代表为：轿厢井道顶部与轿顶的最高部件之间的距离，H4代表为：道靴或滚轮、曳引绳附近、垂直滑动门的横梁或部件的最高部位之间的距离。
同时，在电梯顶部的上方，不能小于0.5mx0.6mx0.8m，在这样的范围内可以电梯在运行的过程中，具有充分的活动范围，和一定的承受能力。
但是，在电梯减速缓行的过程中，当电梯的速度应当小于4m/s 时，这时的电梯速度就会相对减小，但是，不能小于 0.25m。
当电梯的速度但与4m/s时，其速度还有比原有的速度上减小，但是，不能小于 0.28m，以此提高了电梯在运行过程中的安全性。
2 电梯井道顶部空间。
电梯井道顶部空间（如图 1）H1.轿厢导轨的进一步制导行程 H2.井道的最低部件与导靴或滚轮、曳引绳附件、垂直滑动门的横梁或部件的最高部分之间的间距 H3.井道的最低部件与轿顶设备的最高部件之间的间距 H4.轿顶可以站人的最高面积的水平面与相应井道最低部件的水平面之间的自由垂直距离。
3 电梯井道中顶部空间的检修分析。
3.1 电梯井道中顶部空间的测量形式在对电梯井道中顶部空间进行检修的过程中，工作人员应当对其空间的尺寸和大小进行全面的了解和测量。
电梯曳引能力试验结果判定、综合测试报告
电梯曳引能⼒试验结果判定、综合测试报告DB34/T 3619—20204附录 A（规范性附录）试验结果判定A.1 电梯上⾏制动⼯况曳引检查的制动距离的合理值范围应符合表A.1的规定。
表A.1 电梯上⾏制动⼯况曳引检查的制动距离1)的合理值范围参照表A.2 电梯下⾏制动⼯况曳引检查和制动试验判断⽅法A.2.1 125％额载下⾏时，于最不利位置下的紧急制动，其平均加速度值应⼤于等于 - 0.5 m/s 2（使⽤了减⾏程缓冲器的取 - 0.8 m/s 2），最⼤加速度值⼩于 - 9.8 m/s 2。
A.2.2 曳引轮转动量2)可按照公式（A.1）计算上限值。
超出这个距离，应怀疑制动⼒不⾜,按照 GB/T 10059 进⾏单边抱闸试验。
nQg k Q k P V S )75.0()25.1(22 .............................. (A.1)式中：S——制动距离； V——额定速度； P——轿厢⾃重；1) 制动距离：电梯在上⾏制动⼯况曳引检查试验、下⾏制动⼯况曳引检查试验及制动试验过程中从制动起始点开始⾄电梯完全停下来为⽌的运⾏过程中，轿厢移动的位移。
2) 曳引轮转动量：电梯在上⾏制动⼯况曳引检查试验、下⾏制动⼯况曳引检查试验及制动试验过程中从制动起始点开始⾄电梯完全停下来为⽌的运⾏过程中，曳引轮节圆旋转弧长。
DB34/T 3619—2020K——平衡系数；Q——电梯额定载荷；g n——重⼒加速度。
A.2.3 对于采⽤复绕等⽅式增⼤曳引轮包⾓的电梯，钢丝绳滑移量3)应不⼤于公式（A.2）的计算值。
H=0.05SN ...................................... (A.2) 式中：H——钢丝绳滑移量；S——制动距离；N——电梯曳引轮绕绳⽐。
3)钢丝绳滑移量：电梯在上⾏制动⼯况曳引检查试验、下⾏制动⼯况曳引检查试验及制动试验过程中从制动起始点开始⾄电梯完全停下来为⽌的运⾏过程中，钢丝绳相对于曳引轮产⽣的位移。
曳引式电梯井道顶部空间在新标准下的测量方法研究
摘要：新标准GB/T 7588.1—2020《电梯制造与安装安全规范第1部分：乘客电梯和载货电梯》、GB/T 7588.2—2020《电梯制造与安装安全规范第2部分：电梯部件的设计原则、计算和检验》已于2022年7月1日实施，现就其中曳引式电梯井道顶部空间和避险空间的要求与旧版标准进行对比和介绍，根据实际情况中遇到的一些典型井道，重点研究其空间变化特性，并给出具体的测量方式，对于非典型、不规则的井道也可根据该思路或公式进行测量计算。
另外，对于个别标准要求的解读也提出了一些看法，具有实际的指导意义。
关键词：电梯；轿顶避险空间；顶层间距引言与旧版标准相比，新标准GB/T 7588.1—2020和GB/T 7588.2—2020中关于轿顶避险空间和顶层间距的大多具体数据要求并无多大变化，仅有语句描述的变化，并且新增了部分斜向空间数据的量取与计算。
对于与旧版标准数据要求一致、仅表述方式不同的项目，本文不再陈述，以下仅对部分特殊井道和电梯结构的具体测量和计算进行分析。
1要求新标准GB/T 7588.1—2020[1]中5.2.5.7.2内容如下：“5.2.5.7.2 当轿厢位于5.2.5.6.1中规定的最高位置时，井道顶最低部件（包括安装在井道顶的梁及部件）与下列部件之间的净距离：“a）在轿厢投影面内，与固定在轿厢顶上设备最高部件[不包括b）、c）所述的部件]之间的垂直或倾斜的距离应至少为0.50 m。
“b）在轿厢投影面内，导靴或滚轮、悬挂钢丝绳端接装置和垂直滑动门的横梁或部件（如果有）的最高部分在水平距离0.40 m范围内的垂直距离不应小于0.10 m。
“c）轿顶护栏最高部分：“1）在轿厢投影面内且水平距离0.40 m范围内和护栏外水平距离0.10 m范围内，应至少为0.30 m；“2）在轿厢投影面内且水平距离超过0.40 m的区域任何倾斜方向距离，应至少为0.50 m。
”新标准中规定的最高位置，是对重完全压缩缓冲器后再加0.035v²（v为电梯额定速度）。
探析曳引驱动电梯顶部空间的检验方法及与对重越程距离的关联性
探析曳引驱动电梯顶部空间的检验方法及与对重越程距离的关联性作者：***来源：《品牌与标准化》2024年第03期【摘要】本文提出了新装曳引驱动电梯轿厢顶部空间的检验方法及与对重越程距离的关联性，对轿厢顶部空间和对重越程距离进行符合性判定。
并通过检验实例，测量轿厢在顶层平层时的相关数据和对重的越程距离，通过该方法计算得出该电梯顶层空间不满足相关现行安全技术规范要求的结论，并提出整改措施。
【关键词】电梯；顶部空间；缓冲器；越程距离；压缩行程【DOI编码】10.3969/j.issn.1674-4977.2024.03.038Exploring the Inspection Method for the Top Space of Traction Driven Elevators and its Correlation with the Distance of Counterweight OvertravelDONG Wei（Qianxinan Prefecture Special Equipment Inspection Institute， Xingyi 562400， China）Abstract： This article proposes a testing method for the top space of a newly installed traction drive elevator car and its correlation with the distance of the counterweight over travel， in order to determine the conformity between the top space of the car and the distance of the counterweight over travel. And through verification examples， measure the relevant data of the elevator car on the top level and the over distance of the counterweight. Through this method， calculating the conclusion that the top space of the elevator does not meet the relevant current safety technical specifications，and propose rectification measures.Keywords： elevators； top space； buffer； over range distance； compression stroke随着社会经济高速发展，城市中高楼林立，电梯作为高楼建筑中唯一的交通工具，已经成为应用最广泛的特种设备之一，被市场监管总局纳入《特种设备目录》进行目录管理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一台曳引驱动电梯顶部空间检验结果的判定
【摘要】电梯安装监督检验中，施工单位需提供自检记录，根据新版的规程，对顶部空间距离的测量提出相对合理的检验方法。
【关键词】顶部空间缓冲器压缩行程缓冲器可压缩行程
2012年8月，对安装在某办公场所的一台曳引驱动电梯实施安装监督检验。
该电梯由辽宁富士电梯有限公司制造，设备型式为：有机房曳引驱动，规格型号为：TWJ800/1.0-VVVF，额定速度为：1.0m/s，弹簧缓冲器。
施工单位为沈阳长城电梯厂。
在审查施工单位的自检记录时，关于顶部空间部分施工单位填写如表1。
通过审查记录发现，该电梯轿顶可站人最高面积的水平面与位于轿厢投影部分井道顶最低部件的水平面之间的自由垂直距离为 1.05m，仅超过合格极限值0.015m，处于临界状态。
再仔细查看自检记录表格，发现其检验方法存在问题。
经询问职工单位自检人员，其采用的方法是2002版《电梯监督检验规程》中规定的检验方法，其内容如下：
轿厢在上端站平层位置时，在轿顶测量上述数据。
人撤离轿顶后，短接上限位开关和极限开关，慢速提升轿厢，直到对重完全压实在缓冲器上，量出层门地坎与轿门地坎的垂直高差，将在轿顶测量的数据减去地坎高差即为实际顶部间距。
计算是否满足规定要求。
从施工单位设计的记录表格中，也可以看出与其采用的方法相适应。
但2010年颁布的《电梯监督检验和定期检验规则—曳引与强制驱动电梯》（TSGT7001-2009）中，该项目的检验方法发生了变化，其内容为：
测量轿厢在上端站平层位置时的相应数据，计算确认是否满足要求。
02版规程对顶部空间的检测方法十分明确，而新规程中只是提到通过计算确认，但并未明确计算方法。
继续查阅GB7588-2003，其中对顶部空间的要求是：
5.7.1.1当对重完全压在它的缓冲器上时，应同时满足下面四个条件：
a）轿厢导轨长度应能提供不小于0.1+0.035υ2（m）的进一步的制导行程；
注：0.035υ2表示对应于115%额定速度υ时的重力制停距离的一半。
即
，圆整为0.035υ2。
b）符合8.13.2尺寸要求的轿顶最高面积的水平面[不包括5.7.1.1c）所述的
部分面积]，与位于轿厢投影部分井道顶最低部件的水平面（包括梁和固定在井道顶下的零部件）之间的自由垂直距离不应小于1.0+0.035υ2（m）；
c）井道顶的最低部件与：
1）固定在轿厢顶上的设备的最高部件之间的自由垂直距离[不包括下面2）所述及的部件]，不应小于0.3+0.035υ2（m）。
2）导靴或滚轮、曳引绳附件和垂直滑动门的横梁或部件的最高部分之间的自由垂直距离不应小于0.1+0.035υ2（m）。
d）轿厢上方应有足够的空间，该空间的大小以能容纳一个不小于0.50m×0.60m×0.80m的长方体为准，任一平面朝下放置即可。
对于用曳引绳直接系住的电梯，只要每根曳引绳中心线距长方体的一个垂直面（至少一个）的距离均不大于0.15m，则悬挂曳引绳和它的附件可以包括在这个空间内。
由此可以看出，关于顶部空间的四个条件，其前提是：“当对重完全压在它的缓冲器上”，那么就必要明确“当对重完全压在它的缓冲器上”的具体含义。
GB7588-2003中10.4.1.2.2对“完全压缩”给予了说明（蓄能型缓冲器）：
10.4.1.2.2在5.7.1.1、5.7.1.2、5.7.2.2、5.7.2.3、5.7.3.3中提到的术语”完全压缩”是指缓冲器被压缩掉90%的高度。
现在，关于顶部空间要求的正确理解应该是：如果对重采用蓄能型缓冲器，当对重缓冲器被压缩90%高度时，顶部空间应满足相关的要求。
那么是否可以通过试验达到这种工况呢？首先分析02版规程中的试验方法，该方法的原理图如图1所示：
为了达到对重缓冲器的最大压缩量，提升空载轿厢，直至曳引轮打滑为止，此时：
GB7588-2003对线性缓冲器行程的要求如下：
10.4.1.1.1缓冲器可能的总行程应至少等于相应于115%额定速度的重力制停距离的两倍，即0.135υ2（m）。
无论如何，此行程不得小于65mm。
10.4.1.1.2缓冲器的设计应能在静载荷为轿厢质量与额定载重量之和（或对重质量）的2.5倍～4倍时达到10.4.1.1.1规定的行程。
考虑弹簧容易压缩的情况，即取较小看弹性系数，在2.5倍对重质量时弹簧压缩到最大行程，则：
因此，02版规程中的检验方法并未达到蓄能缓冲器的完全压缩。
通过试验的方法使蓄能型对重缓冲器达到完全压缩是非常困难的，在检验中很难实现。
正
是因为这个原因，在新版的规程中对顶部空间的检验方法做了改变，经我们研究，觉得相对合理的检验方法应是：
测量轿厢在上端站平层位置时的相应数据，对于蓄能型对重缓冲器，将测量结果减去对重缓冲距离与缓冲器可压缩行程90%的和；对于耗能性对重缓冲器，将测量结果减去对重缓冲距离与缓冲器可压缩行程的和。
然后根据计算结果确认是否满足要求。
针对本台电梯，我们采用上面的方法重新进行了测量。
该电梯对重缓冲距离330mm，对重缓冲器可压缩行程90mm，应将表1中上端站平层时的测量数据减去330+90*0.9，即441mm。
经计算得，轿顶可站人最高面积的水平面与位于轿厢投影部分井道顶最低部件的水平面之间的自由垂直距离0.969m。
因此判断该台电梯顶部空间的检测结果为不合格。
因该台电梯对重缓冲距离较大，在对重撞板下安装100mm高马蹬后，对重缓冲距离和顶部空间均符合要求（如图2）。
通过以上分析可知，关于顶部空间的测量，其前提条件非常重要。
顶部空间的大小不仅是由井道顶部几何尺寸决定，并且还受对重缓冲距离和缓冲器可压缩行程的影响。
很多施工单位对顶部空间的测量方法仍存在误区，习惯套用02版规程中规定的检验方法，会使测量结果偏大。
同时也建议在新规程中对计算方法能更明确，使之更具有可操作性。
