钢筋安装工程(基础底板)质量标准与检验方法
独立基础 钢筋安装的检查
独立基础钢筋安装的检查
独立基础是建筑结构中的重要组成部分，而钢筋是独立基础中
承受和传递荷载的关键材料。
因此，钢筋的安装质量直接影响着整
个建筑的安全性和稳定性。
为了确保独立基础钢筋的安装质量，必
须进行严格的检查。
首先，检查钢筋的规格和数量是否符合设计要求。
在进行钢筋
安装前，必须仔细核对设计图纸上的钢筋规格和数量，并确保所有
的钢筋都符合相关标准和规范。
其次，检查钢筋的加工和预埋质量。
在进行钢筋安装前，需要
检查钢筋的加工质量，确保钢筋的弯曲和连接部分没有裂痕和变形。
同时，还需要检查预埋钢筋的位置和深度是否符合设计要求。
另外，检查钢筋的间距和纵横交错情况。
在进行钢筋安装时，
需要根据设计要求设置好钢筋的间距和纵横交错情况，以确保钢筋
能够有效地承受荷载并保证独立基础的整体稳定性。
最后，检查钢筋的防锈处理和保护措施。
由于独立基础处于地
下潮湿环境中，钢筋容易受到腐蚀，因此需要进行防锈处理和有效
的保护措施，以延长钢筋的使用寿命。
总之，独立基础钢筋的安装质量直接关系到建筑的安全性和稳定性，因此在进行钢筋安装时，必须进行严格的检查和监管，确保钢筋的质量符合设计要求，从而保证整个建筑结构的安全可靠。
钢筋验收规范及标准
钢筋验收规范及标准
钢筋是混凝土结构中的重要材料，其质量直接影响着混凝土结构的安全性和稳定性。
因此，对于钢筋的验收工作显得尤为重要。
本文将就钢筋验收的规范及标准进行详细介绍，以期能够为相关工作提供指导。
首先，钢筋验收应当遵循国家相关标准和规范，如《建筑结构工程钢筋及连接器验收规范》（GB 50204-2015）等。
在进行验收时，应当仔细查阅相关标准，确保验收工作符合国家规定的要求。
其次，钢筋验收应当从以下几个方面进行，外观质量、尺寸偏差、化学成分、力学性能等。
在验收过程中，应当对钢筋的表面进行检查，确保其表面光洁、无裂纹、氧化皮和锈蚀等缺陷。
同时，还应当对钢筋的尺寸偏差进行测量，并对化学成分和力学性能进行检验，以确保其质量符合要求。
另外，钢筋验收还需要注意以下几点，首先，验收人员应当具备相关的专业知识和经验，能够熟练运用相关的验收设备和工具。
其次，验收工作应当在充分的光线下进行，以确保验收结果的准确性。
最后，验收结果应当进行详细记录，并及时进行归档，以备日后查阅。
总之，钢筋验收是混凝土结构工程中不可或缺的环节，其质量直接关系到工程的安全性和稳定性。
因此，在进行验收工作时，应当严格按照国家相关标准和规范进行，并注重验收过程中的细节，以确保验收结果的准确性和可靠性。
希望本文所述内容能够为相关工作提供一定的参考和指导。

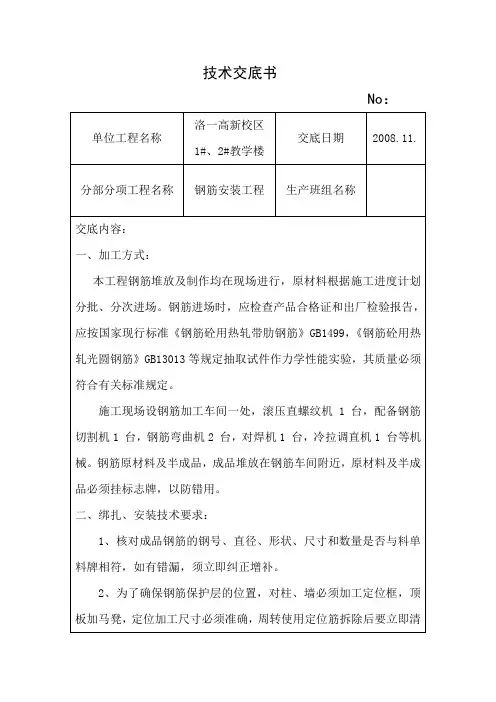

钢筋安装工程技术交底书
（1）、工艺流程：
检查纵筋位置→套箍间距→连接竖向受力筋→画线绑扎箍筋分布筋、拉筋、加筋绑扎垫块→自检合格后,上抱公司验收。
（2）、墙、柱筋绑扎
墙的钢筋网，除靠近外围两行的相交点全部扎牢外，中间部分的相交点可相隔交错扎牢，双向受力筋应满扎，但必须保证受力钢筋不位移。对于面积较大的网片，可适当用钢筋作斜向拉结加固，双排钢筋之间绑扎拉筋。强上有洞口时，在洞口竖筋上划标高线，洞口要按要求加绑加筋。柱筋按要求设置后，在其底板上口增设一道限位箍，保证柱钢筋的定位。柱筋上口设置一钢筋定位垫块，保证柱筋位置准确。墙、柱纵筋应在两个水平截面上错开高度不小于35d，柱箍筋端头弯成135°，平直长度不小于10d。柱箍筋应于受力钢筋垂直，箍筋弯钩叠合处，应沿受力钢筋方向错开放置，采用缠扣。为了保证在浇筑板砼时柱钢筋不位移，板筋绑扎完毕后，复测柱位置，将柱钢筋矫正后套上定位箍筋，四角与板筋扎牢固。
项目
允许偏差（mm）
检验方法
绑扎钢筋网
长、宽
±10
钢尺检查
网眼尺寸
±20
钢尺量连续三档，取最大值
绑扎钢筋骨架
长
±10
钢尺检查
宽、高
±5
钢尺检查
受力钢筋
间距
±10
钢尺量两端、中间各一点，
取最大值
排距
±5
保护层厚度
基础
±10
钢尺检查
柱、梁
பைடு நூலகம்±5
钢尺检查
板、墙、壳
±3
钢尺检查
绑扎钢筋、横向钢筋间距
±20
钢尺量连续三档，取最大值
钢筋弯起点位置
20
钢尺检查
预埋件
中心线位置
5

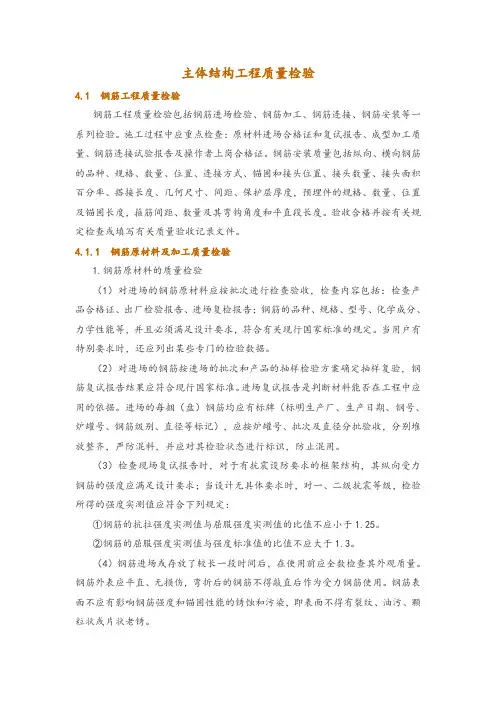

主体结构工程质量检验
主体结构工程质量检验4.1 钢筋工程质量检验钢筋工程质量检验包括钢筋进场检验、钢筋加工、钢筋连接、钢筋安装等一系列检验。
施工过程中应重点检查：原材料进场合格证和复试报告、成型加工质量、钢筋连接试验报告及操作者上岗合格证。
钢筋安装质量包括纵向、横向钢筋的品种、规格、数量、位置、连接方式、锚固和接头位置、接头数量、接头面积百分率、搭接长度、几何尺寸、间距、保护层厚度，预埋件的规格、数量、位置及锚固长度，箍筋间距、数量及其弯钩角度和平直段长度。
验收合格并按有关规定检查或填写有关质量验收记录文件。
4.1.1 钢筋原材料及加工质量检验1.钢筋原材料的质量检验（1）对进场的钢筋原材料应按批次进行检查验收，检查内容包括：检查产品合格证、出厂检验报告、进场复检报告；钢筋的品种、规格、型号、化学成分、力学性能等，并且必须满足设计要求，符合有关现行国家标准的规定。
当用户有特别要求时，还应列出某些专门的检验数据。
（2）对进场的钢筋按进场的批次和产品的抽样检验方案确定抽样复验，钢筋复试报告结果应符合现行国家标准。
进场复试报告是判断材料能否在工程中应用的依据。
进场的每捆（盘）钢筋均应有标牌（标明生产厂、生产日期、钢号、炉罐号、钢筋级别、直径等标记），应按炉罐号、批次及直径分批验收，分别堆放整齐，严防混料，并应对其检验状态进行标识，防止混用。
（3）检查现场复试报告时，对于有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定：①钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25。
②钢筋的屈服强度实测值与强度标准值的比值不应大于1.3。
（4）钢筋进场或存放了较长一段时间后，在使用前应全数检查其外观质量。
钢筋外表应平直、无损伤，弯折后的钢筋不得敲直后作为受力钢筋使用。
钢筋表面不应有影响钢筋强度和锚固性能的锈蚀和污染，即表面不得有裂纹、油污、颗粒状或片状老锈。
模板安装工程(基础底板)检验批质量验收记录
2
模板及其支撑
模板及支撑应根据安装、使用和拆除工况进行设计，并应满足承载力、刚度和整体稳固性要求大体积混凝土模板和支架应该进行承载力，刚度和整体稳固性验算。并应根据大体积混凝土采用的养护方法进行保温构造设计
3
模板安装工程（基础底板）检验批质量验收记录
表6.6.1 工程编号：
单位(子单位)
工程名称
分部(子分部)工程名称
分项工程名称
验收部位
总承包单位
项目负责人
施工单位
项目负责人
分包单位
分包项目负责人
施工执行标准
名称及编号
专业工长(施工员)
类别
序号
检验项目
质量标准
单位
施工单位自检记录
检查结果
主控项目
1
模板用原材料
±10
mm
5
模板表面平整度
≤5
mm
6
模板拼缝高低差
≤2
mm
7
模板与中心线距离偏差
±5
mm
8
柱、墙垂直度
层高≤6m
பைடு நூலகம்≤8
mm
层高＞6m
≤10
mm
9
止水带中心变形部分的安装偏差
≤5
mm
10
穿墙管
制作
应加止水环或环绕遇水膨胀止水条，并做好防腐处理
水平中心线
≤3
mm
标高
±15
mm
11
插筋
插筋中心线位置
5
mm
外露长度
10.0
mm
总承包单位
检查结果

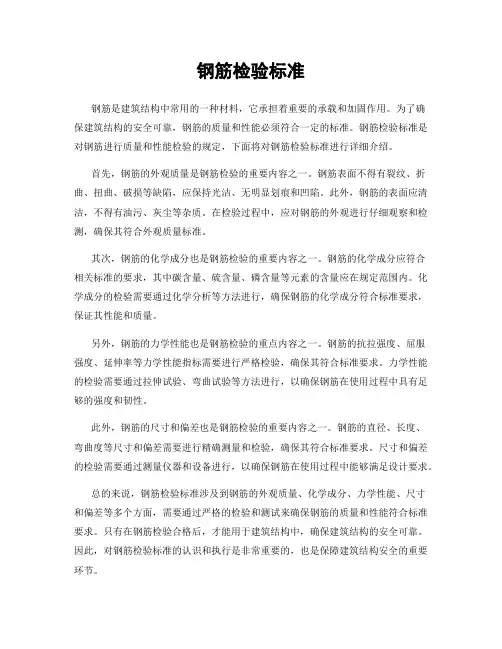

钢筋检验标准
钢筋检验标准钢筋是建筑结构中常用的一种材料，它承担着重要的承载和加固作用。
为了确保建筑结构的安全可靠，钢筋的质量和性能必须符合一定的标准。
钢筋检验标准是对钢筋进行质量和性能检验的规定，下面将对钢筋检验标准进行详细介绍。
首先，钢筋的外观质量是钢筋检验的重要内容之一。
钢筋表面不得有裂纹、折曲、扭曲、破损等缺陷，应保持光洁、无明显划痕和凹陷。
此外，钢筋的表面应清洁，不得有油污、灰尘等杂质。
在检验过程中，应对钢筋的外观进行仔细观察和检测，确保其符合外观质量标准。
其次，钢筋的化学成分也是钢筋检验的重要内容之一。
钢筋的化学成分应符合相关标准的要求，其中碳含量、硫含量、磷含量等元素的含量应在规定范围内。
化学成分的检验需要通过化学分析等方法进行，确保钢筋的化学成分符合标准要求，保证其性能和质量。
另外，钢筋的力学性能也是钢筋检验的重点内容之一。
钢筋的抗拉强度、屈服强度、延伸率等力学性能指标需要进行严格检验，确保其符合标准要求。
力学性能的检验需要通过拉伸试验、弯曲试验等方法进行，以确保钢筋在使用过程中具有足够的强度和韧性。
此外，钢筋的尺寸和偏差也是钢筋检验的重要内容之一。
钢筋的直径、长度、弯曲度等尺寸和偏差需要进行精确测量和检验，确保其符合标准要求。
尺寸和偏差的检验需要通过测量仪器和设备进行，以确保钢筋在使用过程中能够满足设计要求。
总的来说，钢筋检验标准涉及到钢筋的外观质量、化学成分、力学性能、尺寸和偏差等多个方面，需要通过严格的检验和测试来确保钢筋的质量和性能符合标准要求。
只有在钢筋检验合格后，才能用于建筑结构中，确保建筑结构的安全可靠。
因此，对钢筋检验标准的认识和执行是非常重要的，也是保障建筑结构安全的重要环节。
在实际工作中，需要严格按照钢筋检验标准的要求进行操作，确保检验结果的准确性和可靠性。
只有通过严格的检验，才能保证钢筋的质量和性能符合标准要求，为建筑结构的安全提供保障。
因此，对钢筋检验标准的重要性应该得到充分的重视和认识，以确保建筑结构的安全可靠。
地下室钢筋绑扎质量规范
地下室钢筋绑扎技术交底1、依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《钢筋混凝土结构工程施工质量验收规范》GB50204-2002《高层建筑混凝土技术规程》JGJ3 -20022、施工准备2.1材料及主要机具：2.1.1钢筋：应有出厂合格证，按规定作力学性能复试。
当加工过程中发生脆断等特殊情况，还需作化学成分检验。
钢筋应无老锈及油污。
2.1.2铁丝：可采用20～22号铁丝（火烧丝）或镀锌铁丝（铅丝）。
铁丝的切断长度要满足使用要求。
2.1.3控制混凝土保护层用的砂浆垫块、马凳、各种挂钩或撑杆等。
2.1.4工具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
2.2作业条件：2.2.1按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。
准备好垫木按钢筋绑扎顺序分类堆放，并将锈蚀进行清理。
2.2.2核对钢筋的级别，型号、形状、尺寸及数量是否与设计图纸及加工配料单相同。
2.2.3当施工现场地下水位较高时，必须有排水及降水措施。
2.2.4熟悉图纸，确定钢筋穿插就位顺序，并与有关工种作好配合工作，如支模、管线、防水施工与绑扎钢筋的关系。
3、操作工艺3.1工艺流程：划钢筋位置线→运钢筋到使用部位→绑柱帽钢筋→底板及梁钢筋→绑柱、墙钢筋。
3.2划钢筋位置线：按图纸标明的钢筋间距，算出底板实际需用的钢筋根数，一般让靠近底板模板边的那根钢筋离模板边为5cm，在底板上弹出钢筋位置线（包括基础梁钢筋位置线）。
3.3绑基础底板及基础梁钢筋3.3.1按弹出的钢筋位置线，先铺底板下层钢筋。
根据底板受力情况，决定下层钢筋哪个方向钢筋在下面，一般情况下先铺短向钢筋，再铺长向钢筋。
3.3.2钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间部分的相交点可相隔交错绑扎，双向受力的钢筋必须将钢筋交叉点全部绑扎。
如采用一面顺扣应交错变换方向，也可采用八字扣，但必须保证钢筋不位移。
3.3.3摆放底板混凝土保护层用砂浆垫块，垫层厚度等于保护层厚度，按每1m左右距离梅花型摆放。
钢筋安装工程施工工艺方法
钢筋安装工程施工工艺方法一、基础筏板钢筋安装：1、施工顺序：下达钢筋加工单现场钢筋加工集水坑钢筋安装→筏板底层钢筋安装→钢筋支撑马凳安装筏板上层钢筋安装墙柱插筋安装→四周上翻外墙钢筋安装2、首先依据施工图设计及规范要求，由钢筋班组技术员提出钢筋半成品加工单经项目技术负责人审核合格后，交钢筋加工车间进行配料，集水坑处钢筋下料应按现场实际丈量下料，钢筋半成品加工完毕，进行检查并用标牌标识，然后送至施工部位进行绑扎安装。
3、在垫层上用画笔按设计图纸要求画出纵横钢筋位置，保证长宽范围内的钢筋总数量，然后按位置线逐排绑扎，以确保钢筋分布均匀、位置准确。
绑扎时钢筋的品种、规格、数量、长度必须符合设计要求，并绑扎牢固、位置准确。
4、筏基的钢筋贯通全跨，筏基钢筋采用直螺纹套筒连接。
筏基钢筋接头的位置，板底筋设置在跨中1/3范围内，板顶筋设置在支座1/4范围内，且任一接头中心35d且≮500范围内，同一钢筋此范围不得有两个接头，有接头钢筋截面面积不大于全部受力钢筋截面总面积的50％。
5、筏基钢筋的底层、侧面保护层为40mm，上部保护层为20mm,保护层采用C35砼预制成厚度为40mm的带铁丝预制垫块，在钢筋底部和四周立壁钢筋侧面按一定间距绑扎，以控制钢筋的保护层或40厚碎花岗岩片，铺设钢筋的顺序为：底层钢筋为先铺阳角放射筋，再铺长向钢筋，然后铺短向钢筋，钢筋弯钩应朝上；上层钢筋为先铺短向钢筋，再铺长向钢筋，钢筋弯钩应朝下；所有钢筋均应绑扎牢固，板筋每区格内外圈两排钢筋应全部满扎。
6、筏基的上层网片钢筋采用马凳支撑，马凳用直径同筏板钢筋直径的独立直杆制作，制作长度为筏板高度减上下60mm保护层和三个筏板钢筋直径，马凳的纵向和横向间距均为1.5m，四周第一排马凳距筏板外边为0.7m布置,每个马凳钢筋安装时下部先放置一个40mm垫块并就近与底层钢筋网电焊固定，上部顶在同筏板钢筋直径的架立纵筋上，此架立纵筋代替筏板上部同位置板钢筋；当筏板厚度大于1m时，应在马凳钢筋中部45度点焊一个比马凳钢筋直径小两个型号的斜支撑钢筋且下部放置一个40mm垫块，马凳斜支撑钢筋与相邻一排马凳支撑钢筋形成“八”字形，马凳斜支撑钢筋的间距为马凳钢筋的两倍（每间隔一个马凳筋设置一个）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4
绑扎搭接接头
同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mm。同一连接区段内，纵向受拉钢筋搭接接头面积百分率应符合设计要求及现行有关标准的规定
观察，钢尺检查
5
箍筋配置
在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设计要求配置箍筋。当设计无具体要求时，应符合现行有关标准的规定钢筋骨架绑扎或焊接牢来自、不变形手摇动和观察检查
一
般
项
目
1
接头位置和数量
宜设在受力较小处。
（1）同一纵向受力钢筋不宜设置两个或两个以上接头。
（2）接头末端至钢筋弯起点距离不应小于钢筋直径的10倍
观察、钢尺检查
2
接头外观质量
应符合本部分附录C的规定
3
受力钢筋机械连接或焊接接头设置
同一构件内的接头宜相互错开；同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求及现行有关标准的规定
表6.10.4钢筋安装工程（基础底板）质量标准与检验方法
类别
序号
检验项目
质量标准
单位
检验方法及器具
主
控
项
目
1
受力钢筋的品种、级别、规格和数量☆
必须符合设计要求
检查出厂证件和试验报告
2
纵向受力钢筋的连接方式
应符合设计要求
观察和钢尺检查
3
机械连接和焊接接头的力学性能
应符合本部分附录C的规定
检查试验报告
4
观察，钢尺检查
6
钢筋间距偏差
±20
mm
钢尺检查
7
钢筋排距偏差
±10
mm
钢尺检查
8
钢筋保护层偏差
±5
mm
钢尺检查和检查保护层垫块
9
骨架外形尺寸偏差
±10
mm
钢尺检查
10
上部结构插筋中心位移
不大于5mm，固定可靠
钢尺、点数、手摇动检查
