铝基板【高导热性铝基覆铜板研制】
第四届全国覆铜板技术・市场研讨会报告・论文集 论文集
- 78 - 高耐热性、高导热性铝基覆铜板的研制
国营第七0四厂研究所 刘阳、孟晓玲
摘要：本文采用改性双马来酰亚胺树脂（BMI）和高导热性无机填料制作了一种高耐热性、高导热性铝基覆铜板。
关键词：双马来酰亚胺树脂（BMI）、增韧剂、导热系数、导热填料。
1、引言
随着电子产业的迅速发展，对铝基覆铜板提出了更高、更新的要求。尤其在一些大功率、高负载的电子元器件中，要求铝基覆铜板在100~250℃的温度下具有良好的机械、电气性能，这就要求绝缘层有高的耐热性。而铝基覆铜板绝缘层耐热性提高，最好的途径是提高绝缘层树脂的玻璃化温度。日本有公司，近年推出了“TH-1”型金属基覆铜板，基板的Tg由原来的104℃，大幅提高到165℃，它的导热性、耐电压性等也比原一般的铝基覆铜板有较大的提高。另外，美国Bergquist公司也推出了超高导热型的铝基覆铜板。因此，高耐热性、高导热性铝基覆铜板的开发显得尤为重要。
2、材料的选择
2.1 树脂的选择
铝基覆铜板绝缘介质层树脂主要以制作覆铜板树脂体系为主，表1是国内常用的几种覆铜板树脂的性能比较。 表1 几种常用覆铜板树脂性能比较 性能 树脂体系 玻璃化温度 （DMA法℃） 介电常数 耐击穿电压 （Kv/mm） 耐浸焊性 （s/288℃） 导热系数 （W/m・k）
PET树脂 120 3.9 52 30 0.15
PI树脂 250 4.1 50 350 0.38
FR-4树脂 130 4.8 40 60 0.2
PPO树脂 146 2.8 40 60 0.2
由表1可知，PI树脂耐热性好、导热性优良，其导热性是目前高分子材料中最好的材料之一。另外PI树脂在高温下，还具有良好的介电性能、力学性能、耐燃性、耐磨性、耐溶剂性及制品尺寸稳定性。不仅如此，PI树脂的低温性能也较优良，但作为复合材料基体使用的PI树脂，其工艺性、热物理性和力学性能必须满足实际应用的需要，然而大多数PI树脂分子链中含有大量的芳杂环结构，这些结构的存在，降低了树脂的溶解性、增加了树脂的熔体粘度，提高了树脂的熔点，使树脂体系的工艺性变差。因此如何改性PI树脂显得尤为关键。 近年来，高温复合材料主要采用双马来酰亚胺树脂（简称BMI）进行改性，BMI不仅具有与热固性树脂相似的流动性、可模塑性及加工成型性，而且具有耐高温、耐辐射、耐湿热、吸湿率低和热膨胀系数小等优良性能。采用BMI改性，既克服了环氧树脂耐热性相对较低，又解决了PI树脂成型时温度高、压力大的缺点。因此选用改性BMI树脂作为主体树脂较为理想。 2.2 增韧剂的选择
环氧改性BMI树脂体系流动性好，但脆性大，韧性差，所以必须增加其韧性。增韧的方法很多，通常采用高性能热塑性树脂（TP）进行增韧，可获得高韧性和高湿热稳定性的
【铝基板品牌网】www.lvjiban.cn 小强铝基板制作第四届全国覆铜板技术・市场研讨会报告・论文集 论文集
- 79 - 树脂。这种树脂通常可形成半互穿网络（S-IPN），正是由于S-IPN中TP与BMI相互贯穿，所以两相之间分散性良好，相界面大，能充分发挥协同效应，从而达到了韧性与耐热性的统一。 2.3 填料的选择 上述树脂体系尽管韧性和耐热性较好，但导热性相对较低，所以要显著提高绝缘介质层
的导热性，必须加入导热性良好的绝缘无机填料，常见的无机填料导热系数见表2。 表2 常见的无机填料导热系数 序 号 填 料 名 称 导热系数（W/mk）
1 金刚石 2000
2 立方体氮化硅 1300
3 六方体氮化硼 200
4 碳化硅 25~100
5 四氮化三硅 50
6 氧化铍 260
7 三氧化二铝 25~40
8 氧化镁 25~50
9 二氧化硅 9.6
10 氮化硼 100~250 从表2可以看出，金刚石、立方体氮化硅的导热性已达到了金属的标准，但价格非常昂
贵，而六方体氮化硼、氧化铍、氮化铝也具有较高的导热性，但氧化铍有毒，氮化铝价格也较贵，因而采用六方体氮化硼和其它填料配合进行试验。
3、绝缘介质层配方的确定
3.1 增韧剂用量对绝缘介质层的影响
在不降低基体树脂耐热性和力学性能的前提下，采用耐热性较高的热塑性树脂（TP）进行增韧。目前常用的TP树脂主要有聚苯并咪唑（PBI）、聚醚砜（PES）、聚醚酰亚胺（PEI）、聚海因（PH）、改性聚醚酮（PEK-C）及改性聚醚砜（PEC-C）等，通过对综合性能考察，选用了PEK-C对BMI树脂进行改性，改性后的树脂性能见表3。 表3 含有 PEK-C的环氧改性BMI树脂性能
体系 1 2 3 4 5 6
PEK-C/%（wt） 0 5 10 20 30 40
冲击强度（kJ・m-2） 7.1 8.2 8.9 18.9 13.0 13.0
玻璃化温度Tg/℃ 310 231 238 225 225 228
初始热分解温度（℃） 375 _ 374 _ _ 378 由表可知，PEK-C的加入明显提高了树脂的冲击强度，当PEK-C为20%时，树脂的冲击强度高达18.9 kJ・m-2 与未加PEK-C的冲击强度相比，提高了近2.5倍左右，但随着PEK-C含量的增大，体系中热塑性成份增多，易造成分布不均，并形成一些较大颗粒，造成应力集中，使树脂韧性随着PEK-C的增加而降低，而当PEK-C的用量在15%左右时，树脂体系不仅共混性好，而且韧性和耐热性也较好。 3.2 填料及其配比的确定
氮化硼虽然具有较高的导热性，但其用量不宜过多，这是因为氮化硼密度较小（2.25g/cm3），而一般填料的密度大多在3.5g/cm3左右，所以当氮化硼用量超过树脂体系的40%时，树脂粘度增大、分布不均、混胶工艺也非常困难， 40%的用量虽然可以使绝缘介
质层的导热性提高很多，但不足以达到要求。考虑到工艺操作性，可适当加入也具有较高导
【铝基板品牌网】www.lvjiban.cn 小强铝基板制作第四届全国覆铜板技术・市场研讨会报告・论文集 论文集
- 80 - 热系数的三氧化二铝、氧化镁、碳化硅等。碳化硅是一种半导体，少量加入可提高板材的防电晕性和击穿电压。 一般认为无机填料的用量与树脂用量为（80~150）：100（质量比），结合CEM-1、CEM-3 树脂填料的用量进行试验。结果表明，填料用量越大导热性越好，但填料量超过150%，填料分散不均，胶液粘度增大，板材耐热性及剥离强度等性能下降。而当填料用量为120~130%时胶液的共混、涂覆及板材的各种性能均能得到提高。综上所述，确定填料各组份配比为：BN：AI2O3：MgO：SiC = 4：6：2：0.5。 另外，对无机填料还需进行表面处理，这样不仅可以降低胶液粘度，减少溶剂用量，而且可以提高无机填料与树脂的结合力，消除界面影响，从而提高板材的各项性能。 3.3 树脂配比的确定
综上所述，确定的树脂配比见表4。 表4 高导热性铝基覆铜板的树脂配比 序 号 材 料 名 称 规 格 配 比
1 环氧改性BMI树脂 自制 100
2 PEK-C 工业 15
3 BN 工业 30~40
4 AI2O3 工业 60~70
5 MgO 工业 10~20
6 SiC 工业 5~10
7 表面处理剂 c.p 1
8 溶剂 工业 适量
4、高导热性铝基覆铜板试制中应注意的问题
4.1 混胶 根据配方计算用量，可先将充分溶解好的PEK-C加入环氧改性BMI树脂中，充
分搅拌后，加入用偶联剂处理过的BN、AI2O3、MgO、SiC填料，为了使无机填料能均匀分散在胶液中，可先用溶剂润湿分散无机填料后，加入树脂，混合均匀，熟化8h后使用。 4.2 凝胶化时间的测定 测定环氧改性BMI树脂的凝胶化时间，以便确定烘陪时间和层压
时间。 4.3 涂胶量 绝缘介质层的厚度根据要求和用途不同而不同，一般为30~500um，但不管采
用喷淋、刮涂、刷涂、漏印或制成绝缘胶膜，其厚度一定要均匀。 4.4 压制 按照离型膜→涂胶基板→铜箔→离型膜的顺序装模，装模完毕，推入压机，按
设定的层压程序加热、加压制成铝基覆铜板。由于胶层无增强材料，流动性难以控制，若采用普通压机，胶层中的气泡难以完全排除，形成空洞，影响板材性能。为了提高产品的性能，应采用真空压机，这样可消除板材内气泡，降低板材的残余应力使板更加平整，全面提高板材性能。 4.5 后固化 BMI树脂的成型温度较高，一般常规固化成型后，即可满足要求。若常规成
型后，再在200℃的真空干燥箱后固化2h。则产品的玻璃化温度还可提高。
5、高耐热性、高导热性铝基覆铜板的工艺流程
按上述配比，制作铝基覆铜板，其主要工艺流程见图1.
【铝基板品牌网】www.lvjiban.cn 小强铝基板制作第四届全国覆铜板技术・市场研讨会报告・论文集 论文集
- 81 -
6、结论
将美国Bergquist公司、日本“TH-1”型和聚酰亚胺型铝基覆铜板进行性能比较： 项目 美国BergquistTH-1 普通型（环氧玻璃布） 聚酰亚胺型
抗剥强度N/cm 1.5 2.0 1.9 1.8
平均热阻℃/W 0.5835 0.7 2.1 0.8
表面电阻（Ω） 1013 1013 1012 1013
体积电阻（Ω） 1014 1014 1013 1014
击穿电压（KV） 6 3.2 2 3.5
介电常数 5.5~6.0 4.4 3.0
玻璃化温度℃ 165 130 230 从表可见，聚酰亚胺型铝基覆铜板的玻璃化温度可以达到230℃，而且物理性能和电性能与国外同类产品无太大的差距，但在导热性方面尚有一定差距。如何改进树脂体系和合理使用导热材料，将是我们今后努力的方向。 参考文献： 1、陈祥宝 高性能树脂基体 化工学出版社 2、蓝立文 梁国正 双马来酰亚胺树脂增韧的发展 高分子材料 1997、1 3、功能材料及其应用手册 机械工业出版社 4、区英鸿 塑料手册
兵器工业出版社 5、祝大同 金属基覆铜箔板 印制电路信息 1998、3 环氧改性BMI树脂 PEK-C 溶 剂
BN・AI2O3・MgO・SiC 处理剂 溶解液
经表面处理后的填料
偶联剂 PEK-C增韧BMI树脂
离型膜 高耐热高导热树脂 氧化铝板
涂覆设备 喷淋、刮涂、刷涂、漏印
铜箔 绝缘介质胶膜 氧化铝板 涂胶基板 铜箔
压制成型 压制成型
铝基覆铜板
200℃固化
成 品
图1 高耐热性、高导热性铝基覆铜板的工艺流程图
【铝基板品牌网】www.lvjiban.cn 小强铝基板制作
陶瓷电路板和铝基板那个散热性更好？
十年专注PCB快板，中高端中小批量生产陶瓷电路板和铝基板那个散热性更好？陶瓷电路板和铝基板的导热能力都比较高，但是在基板的使用上到底是通常电路板还是铝基板好呢?首先看铝基板的构成和导热系数
“铝基板是一种具有良好散热功能的金属基覆铜板，一般单面板由三层结构所组成，分别是电路层
（铜箔）、绝缘层和金属基层。用于高端使用的也有设计为双面板，结构为电路层、绝缘层、铝基、
绝缘层、电路层。极少数应用为多层板，可以由普通的多层板与绝缘层、铝基贴合而成。”
铝基板导热系数差不多在1.0~2.0之间，从结构上可以看出，铝基板是有绝缘层的，那么它的导
热系数主要与绝缘层有关，加了绝缘层的铝基板，导热系数并不突出，不过比一般的FR-4基板要好十年专注PCB快板，中高端中小批量生产
很多。目前的铝基板多用进口导热胶，相对导热更好。
材质和结构——陶瓷基板和铝基板的不同之处
陶瓷基板是以陶瓷作为基板材料，在结构上，因为陶瓷本身的绝缘性能就非常好，所以陶瓷不需
要绝缘层。路边的电线杆大家都见过，上面的绝缘子就是陶瓷的。目前市面上的陶瓷基板主要氮化铝
陶瓷和氧化铝陶瓷两种，氧化铝陶瓷的热导率差不多在15~31，氮化铝差不多在135~175，数据参
考《电气电子绝缘技术手册》。
很明显，陶瓷的导热性能会比铝基板好太多了，绝缘层是铝基板最核心的技术，主要起到粘接，
绝缘和导热的功能。铝基板绝缘层是功率模块结构中最大的导热屏障。绝缘层热传导性能越好，越有
利于器件运行时所产生热量的扩散，也就越有利于降低器件的运行温度，从而达到提高模块的功率负
荷，减小体积，延长寿命，提高功率输出等目的。也就是说，铝基板受制于绝缘层。陶瓷基板没有绝
缘层，也就不会有这样的困扰。
相信经过小编的讲述，您对陶瓷电路板和铝基板的特种有更多了解了，在使用板材这款可以根据
需求而选择不同的板材。更多电路板打样和制作可以咨询金瑞欣特种电路板官网。

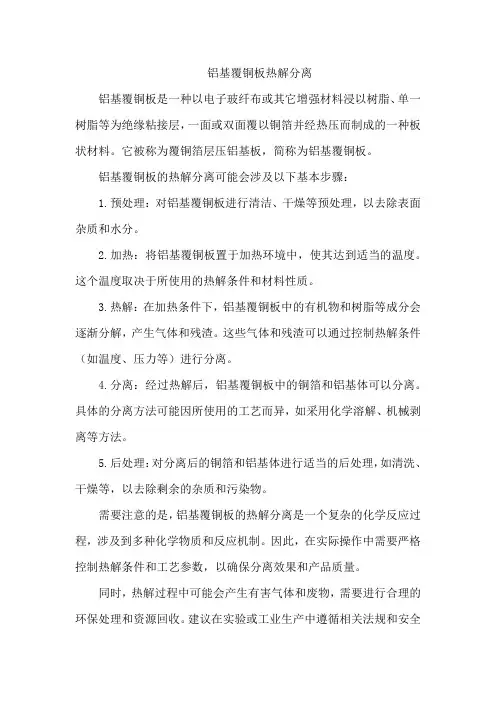

铝基覆铜板热解分离
铝基覆铜板热解分离
铝基覆铜板是一种以电子玻纤布或其它增强材料浸以树脂、单一树脂等为绝缘粘接层，一面或双面覆以铜箔并经热压而制成的一种板状材料。它被称为覆铜箔层压铝基板，简称为铝基覆铜板。
铝基覆铜板的热解分离可能会涉及以下基本步骤：
1.预处理：对铝基覆铜板进行清洁、干燥等预处理，以去除表面杂质和水分。
2.加热：将铝基覆铜板置于加热环境中，使其达到适当的温度。这个温度取决于所使用的热解条件和材料性质。
3.热解：在加热条件下，铝基覆铜板中的有机物和树脂等成分会逐渐分解，产生气体和残渣。这些气体和残渣可以通过控制热解条件（如温度、压力等）进行分离。
4.分离：经过热解后，铝基覆铜板中的铜箔和铝基体可以分离。具体的分离方法可能因所使用的工艺而异，如采用化学溶解、机械剥离等方法。
5.后处理：对分离后的铜箔和铝基体进行适当的后处理，如清洗、干燥等，以去除剩余的杂质和污染物。
需要注意的是，铝基覆铜板的热解分离是一个复杂的化学反应过程，涉及到多种化学物质和反应机制。因此，在实际操作中需要严格控制热解条件和工艺参数，以确保分离效果和产品质量。
同时，热解过程中可能会产生有害气体和废物，需要进行合理的环保处理和资源回收。建议在实验或工业生产中遵循相关法规和安全
操作规程，确保操作安全和环境保护。

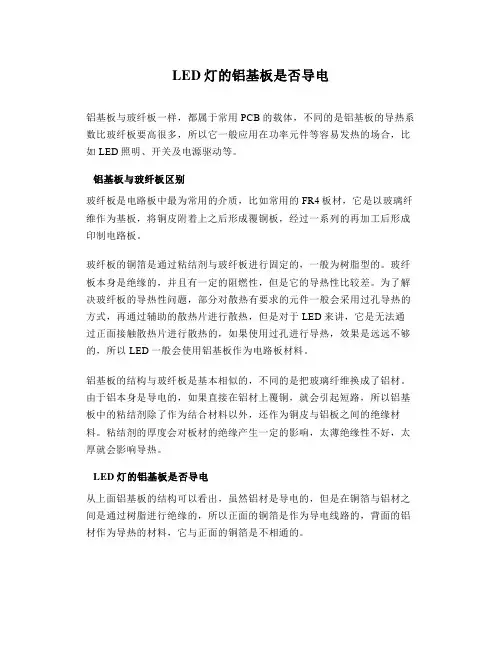

LED灯的铝基板是否导电
LED灯的铝基板是否导电
铝基板与玻纤板一样，都属于常用PCB的载体，不同的是铝基板的导热系数比玻纤板要高很多，所以它一般应用在功率元件等容易发热的场合，比如LED照明、开关及电源驱动等。
铝基板与玻纤板区别
玻纤板是电路板中最为常用的介质，比如常用的FR4板材，它是以玻璃纤维作为基板，将铜皮附着上之后形成覆铜板，经过一系列的再加工后形成印制电路板。
玻纤板的铜箔是通过粘结剂与玻纤板进行固定的，一般为树脂型的。玻纤板本身是绝缘的，并且有一定的阻燃性，但是它的导热性比较差。为了解决玻纤板的导热性问题，部分对散热有要求的元件一般会采用过孔导热的方式，再通过辅助的散热片进行散热，但是对于LED来讲，它是无法通过正面接触散热片进行散热的，如果使用过孔进行导热，效果是远远不够的，所以LED一般会使用铝基板作为电路板材料。
铝基板的结构与玻纤板是基本相似的，不同的是把玻璃纤维换成了铝材。由于铝本身是导电的，如果直接在铝材上覆铜，就会引起短路，所以铝基板中的粘结剂除了作为结合材料以外，还作为铜皮与铝板之间的绝缘材料。粘结剂的厚度会对板材的绝缘产生一定的影响，太薄绝缘性不好，太厚就会影响导热。
LED灯的铝基板是否导电
从上面铝基板的结构可以看出，虽然铝材是导电的，但是在铜箔与铝材之间是通过树脂进行绝缘的，所以正面的铜箔是作为导电线路的，背面的铝材作为导热的材料，它与正面的铜箔是不相通的。 铝材与铜箔之间通过树脂进行绝缘，但是它是有耐压范围的。除了铝基板以外，还有导热系数更高的铜基板，这种板材一般应用于电源功率元件，它的成本比起铝基板也是要高很多的。

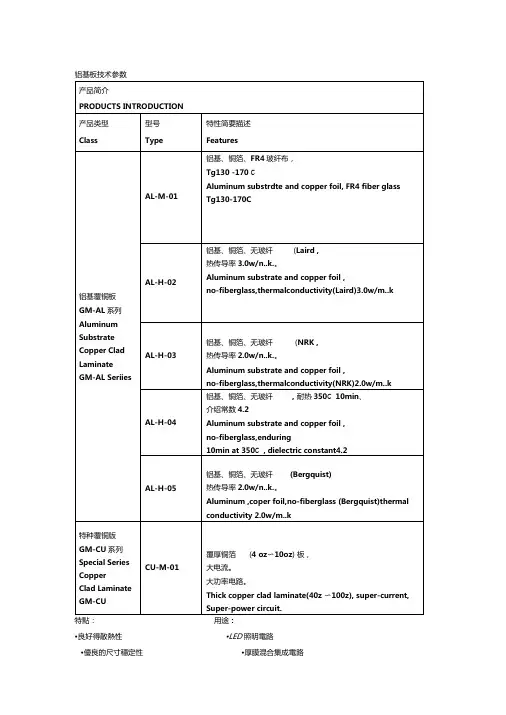

PCB板材FR-4和铝基技术参数
