简单电感测量电路

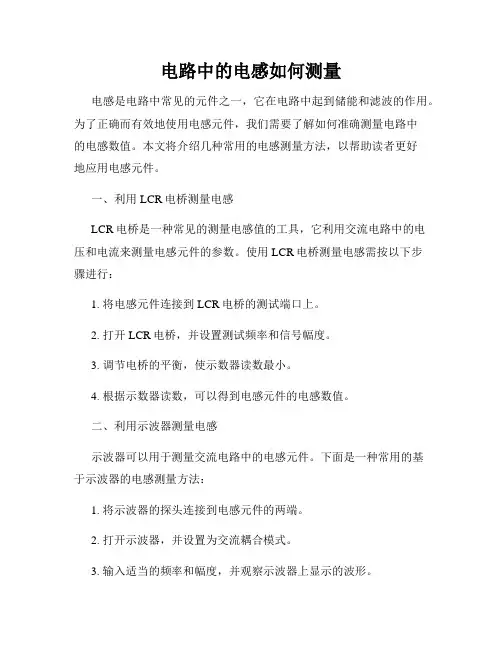

电路中的电感如何测量
电路中的电感如何测量电感是电路中常见的元件之一，它在电路中起到储能和滤波的作用。
为了正确而有效地使用电感元件，我们需要了解如何准确测量电路中的电感数值。
本文将介绍几种常用的电感测量方法，以帮助读者更好地应用电感元件。
一、利用LCR电桥测量电感LCR电桥是一种常见的测量电感值的工具，它利用交流电路中的电压和电流来测量电感元件的参数。
使用LCR电桥测量电感需按以下步骤进行：1. 将电感元件连接到LCR电桥的测试端口上。
2. 打开LCR电桥，并设置测试频率和信号幅度。
3. 调节电桥的平衡，使示数器读数最小。
4. 根据示数器读数，可以得到电感元件的电感数值。
二、利用示波器测量电感示波器可以用于测量交流电路中的电感元件。
下面是一种常用的基于示波器的电感测量方法：1. 将示波器的探头连接到电感元件的两端。
2. 打开示波器，并设置为交流耦合模式。
3. 输入适当的频率和幅度，并观察示波器上显示的波形。
4. 通过测量示波器上波形的峰峰值或周期，可以得到电感元件的电感数值。
三、利用LC振荡器测量电感LC振荡器是一种利用电感和电容产生特定频率振荡的电路，它也可以用于测量电感元件的数值。
以下是基于LC振荡器的电感测量步骤：1. 将电感元件连接到LC振荡器的电感端口上。
2. 调节LC振荡器的电容和电阻，使其产生稳定的振荡。
3. 测量振荡器的频率，并根据频率计算电感的数值。
四、利用串联谐振测量电感串联谐振法是一种基于谐振现象测量电感数值的方法。
具体步骤如下：1. 将电感元件串联到LC电路中。
2. 改变LC电路中的电容数值，直到谐振发生。
3. 测量谐振频率，并根据谐振频率计算电感的数值。
总结：本文介绍了几种测量电感的常用方法，包括利用LCR电桥、示波器、LC振荡器和串联谐振法。
在测量电感时，需要注意选择合适的测量工具和设置合理的测试参数。
通过掌握这些方法，读者可以更准确地测量电路中的电感元件数值，提高电路设计和调试的效率。
（字数：618）。
电阻＼电容和电感简易测量方法
电阻＼电容和电感简易测量方法一、系统原理与结构系统框图结构如图1所示。
由单片机选择通道，向模拟开关送两位地址信号，取得振荡频率，然后根据所测频率判断是否转换量程，或是把数据进行处理后，送数码管显示相应的参数值。
二、测量Rx的Rc的振荡电路如图2所示，它是一个由555电路构成的我谐振荡器电路。
其振荡周期为：T=T1+T2=（In2）（R4+2Rx）C8，故此：Rx=1/[(21n2)C8f]-R4/2为使振荡频率保持在10Hz～100kHz频段（单片机计数的高精度范围），需选择合适的C8和R4值，同时要求电阻功耗不能太大。
在第一个量程选择：R4=200Ω，C8=0.22μF；第二个量程选择：R4=20Ω，C8=1000pF。
这样在第一量程中，Rx=100Ω时（下限）f=16.4kHz。
因为RC振荡的稳定度可达10-3，而单牌机频率最多误差一个脉中，所以由单片机测量频率值引起的误差在1%以睛。
量程转换原理为：单片机在第一个频率的记录中发现频率过小，即通过继电器转换量程。
再测频率，计算出Rx值。
在电路中采用了稳定性良好的独石电容，所以被测电阻的精度可达1%。
三、测量Cx的RC振荡电路测量Cx的RC振荡电路与测量Rx的振荡电路完全一样，若将图2中的R4的Rx换成R1、R2。
C8换成Cx，且R1=R2，则f=1/[3(1n2)R1Cx]。
两量程中的取值分别为：第一量程R1=R2=510Ω；第二量程：且R1=R2=10Ω。
这样取值使电容挡的测量范围很宽。
在电路中采用精密的金属膜电阻，其值的变化能够满足1%左右的精度，使得电容的精度也可以做得较高。
四、测量Lx的电容三点式振荡电路如图3所示，在电容三点式振荡器中，C1、C2分别采用1000pF和2200pF 的独石电容，其电容值远远大于晶体管极间电容，所以极间电容可以忽略。
根据振荡频率公式，对于10μH的电厂其频率约等于1.92MHz。
由于单片机采用6MHZ 晶振，最快只能计几百kHz的频率，因为在测电感这一挡时，只能用分频器分频后送单片计数。
电容、电感的测量仿真实验
3、谐振法测量电容和电感：
=（T/2π）（T/2π） =1.103nF
4、电桥法测量电容：
+ =0.35+10=10.35nF
五、结论
实验表明，电容、电感作为在电路中起重要作用的电子元件，有多种方法可以达到测量目的，
测量结果与实际存在一定的误差，这是由于欧姆法有表前表后的测量误差问题。该方法同样适合测量电感。
图2
3、电容谐振法测量电路（图3）
谐振法测量电容和电感：如图3.操作过程如下：
1、连接电路，并设定L为已知值1mH
2、R1为阻尼电阻
3、启动仿真开关，合上开关J1再关闭，示波器上显示出LC阻尼振荡波形
利用公式测量电容为：
1、分压法测量电容和电感：电路如图1
正弦波信号源10V有效值，频率1kHz，Co为标准电容
Co和Cx所对应的Uo和Ux两个电压值不一定要相等，根据电容分压公式：
=
以上方法同样适合电感的测量。
图1
2、电容欧姆法测量电路（图2）
欧姆法测量电容和电感：电路如图2。R1起分压作用，要求不严格。
被测电容：
=1/2πfU
电容电阻电感的标法电容电感电感和电容的区别电容电感电路分析电感大小的测量电感与电容电容和电感电感测量电感怎么测量电感测量方法
、
电容、电感的测量仿真实验
一、实验题目：
电容、电感的测量仿真实验。
二、仿真电路：
（1）分压法原理电路
（2）欧姆法测量电路
（3）谐振法测量电路
（4）电桥法测量电路
三、仿真内容
1、分压法测电容、电感（图Hale Waihona Puke ）=（T/2π）（T/2π）
1.2 常用传感器工作原理及测量电路
三 电感式传感器工作原理
1 自感式传感器
线圈自感 L N 2 / li / i Si 2 / 0S
l i ——各段导磁体的长度； U i——各段导磁体的磁导率；
S i ——各段导磁体的截面积；δ ——空气隙的厚度；
U0 ——真空磁导率;
S ——空气隙截面积
L f ,S
L f1 变气隙型传感器
差动式电感传感器
• 为了改善线性在实际中大都采用差动式， 采
用两个相同的传感线圈共用一个衔铁。
• 要求两个导磁体的几何尺寸及材料完全相同，两个线圈的电
气参数和几何尺寸完全相同。
差动式优点：
1、线性好；
2、灵敏度提高一倍，即衔铁位移相同时， 输出信号大一倍；
3、温度变化、电源波动、外界干扰等对 传感器的影响，由于能够相互抵消而减小；
2C
交流电桥的输出电压与传感器的电容相对变化量成正比。
变压器电桥电路
➢电感式传感器和电容式传感器的转换电路还常采用变压器电 桥 ➢它的平衡臂为变压器的两个二次侧绕组，差动传感器的两差 动电容或差动电感分别接在另两个臂
设其阻抗分别为Z1和Z2， (由于被测量使传感器的阻抗发生变化)
Z1 Z Z
Z2 Z Z
压电传感器在受外力作用时，在两个电极表面 聚集电荷，电荷量相等，极性相反，相当于一个以 压电材料为电介质的电容器。可测量能变换为力的 各种物理量。
常用的压电材料
• 石英晶体 • 水溶性压电材料（酒石酸钾钠、硫酸锂、
磷酸二氢钾等）
• 铌酸锂晶体 • 压电陶瓷（钛酸钡压电陶瓷、锆钛酸铅
系压电陶瓷、铌酸盐系压电陶瓷）
4、电磁吸力对测力变化的影响也由于能 够相互抵消而减小。
2 差动变压器传感器（互感）

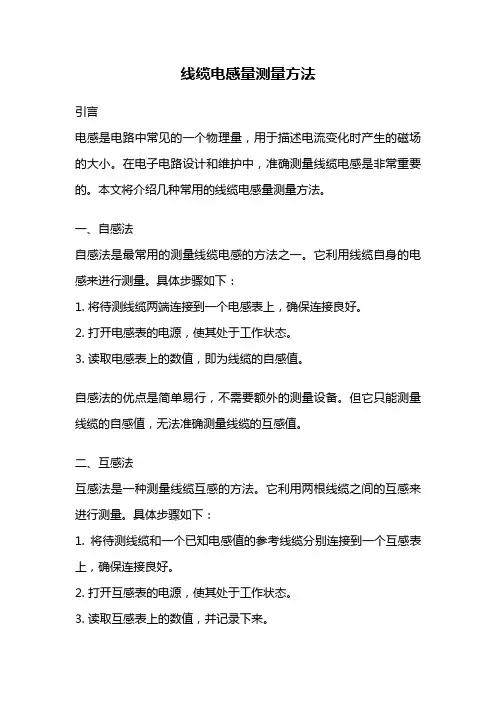

线缆电感量测量方法
线缆电感量测量方法引言电感是电路中常见的一个物理量，用于描述电流变化时产生的磁场的大小。
在电子电路设计和维护中，准确测量线缆电感是非常重要的。
本文将介绍几种常用的线缆电感量测量方法。
一、自感法自感法是最常用的测量线缆电感的方法之一。
它利用线缆自身的电感来进行测量。
具体步骤如下：1. 将待测线缆两端连接到一个电感表上，确保连接良好。
2. 打开电感表的电源，使其处于工作状态。
3. 读取电感表上的数值，即为线缆的自感值。
自感法的优点是简单易行，不需要额外的测量设备。
但它只能测量线缆的自感值，无法准确测量线缆的互感值。
二、互感法互感法是一种测量线缆互感的方法。
它利用两根线缆之间的互感来进行测量。
具体步骤如下：1. 将待测线缆和一个已知电感值的参考线缆分别连接到一个互感表上，确保连接良好。
2. 打开互感表的电源，使其处于工作状态。
3. 读取互感表上的数值，并记录下来。
互感法的优点是能够测量线缆之间的互感，可以用于判断线缆之间的耦合程度。
但它需要额外的参考线缆，并且对线缆的长度、位置等要求较高。
三、频率扫描法频率扫描法是一种较为精确的测量线缆电感的方法。
它利用电路中信号的频率变化来测量线缆的电感。
具体步骤如下：1. 将待测线缆连接到一个信号发生器和一个示波器上，确保连接良好。
2. 设置信号发生器的输出频率为待测范围内的一个频率，例如100Hz。
3. 打开示波器并设置合适的测量参数，如峰峰值、时间基准等。
4. 调整信号发生器的频率，逐渐增加或减小，观察示波器上信号的变化。
5. 当示波器上的信号达到最大值或最小值时，记录下此时的频率，并计算出线缆的电感值。
频率扫描法的优点是可以测量较为精确的电感值，并且可以得到电感随频率变化的曲线。
但它需要使用信号发生器和示波器等专业仪器，操作稍微复杂。
四、相位法相位法是一种测量线缆电感的方法，它利用电路中信号的相位变化来测量线缆的电感。
具体步骤如下：1. 将待测线缆连接到一个信号发生器和一个示波器上，确保连接良好。
测量电容电感的方法
测量电容电感的方法测量电容和电感是电路测试和电子工程中常见的任务。
下面将介绍几种测量电容和电感的方法。
一、测量电容的方法：1. 直流法：使用直流电源和电压表测量电容。
连接直流电源正极至电容一极，再将电容的另一极接地，最后使用电压表测量电容两极间的电压。
然后根据充电公式Q = C ×V，其中Q 为电荷量，C 为电容，V 为电压，可以计算出电容的数值。
2. 交流法：使用交流电源和示波器来测量电容。
将交流电源接入电容，然后将示波器连接到电容上。
通过测量电容上的电压和电流的相位差，可以计算出电容的数值。
一种常见的交流法是使用RC串联电路，通过测量电压和电流之间的相位差来计算电容。
3. 桥路法：使用电容桥来测量电容。
电容桥是一种能够测量电容的电路，它的原理是通过调节电容的两个分支上的电阻来平衡电桥电路，使得电桥两侧电压为零。
然后通过调节电容的代表值来测量所需电容的数值。
电容桥可以是无源电容桥或有源电容桥。
二、测量电感的方法：1. 直流法：使用直流电源和电流表测量电感。
将直流电源连接到电感线圈，然后将电流表连接到电感两端，通过测量电流和电压之间的比值，可以计算出电感的数值。
根据直流电感计算公式L = ΔΦ/ ΔI，其中L 为电感，ΔΦ为磁通量的变化量，ΔI 为电流的变化量。
2. 交流法：使用交流电源和示波器来测量电感。
将交流电源接入电感线圈，然后将示波器连接到电感上。
通过测量电感上的电压和电流的相位差，可以计算出电感的数值。
一种常见的交流法是使用RL串联电路，通过测量电压和电流之间的相位差来计算电感。
3. 桥路法：使用电感桥来测量电感。
电感桥是一种能够测量电感的电路，它的原理类似于电容桥。
通过调节电感的两个分支上的电阻来平衡电桥电路，使得电桥两侧电压为零。
然后通过调节电感的代表值来测量所需电感的数值。
电感桥可以是无源电感桥或有源电感桥。
总结：测量电容和电感的方法主要有直流法、交流法和桥路法。
直流法是通过测量电容或电感上电流和电压之间的关系来计算其数值。
电感测量电路的设计
电感测量电路的设计概述本文档旨在介绍电感测量电路的设计原理和基本步骤。
电感测量电路是一种常用于测量电感值的电路，广泛应用于电子设备和电路测试领域。
设计步骤步骤一：确定电路类型首先，需要根据实际需求确定所需电路的类型。
常见的电感测量电路包括RLC电路和谐振电路等。
步骤二：选择适当的元件根据电路类型的选择，需要选取适当的元件。
对于RLC电路，需要选择合适的电感器、电和电阻器。
对于谐振电路，需要选择谐振元件如电感器或电。
步骤三：计算元件数值根据所需的电感值和频率，通过相应的公式计算所需元件的数值。
例如，对于RLC电路，可以使用以下公式计算电感、电容和电阻的值：- 电感值：L = 1 / (4π²f²C)- 电容值：C = 1 / (4π²f²L)- 电阻值：R = V / I其中，L为电感值，C为电容值，R为电阻值，f为频率，V为输入电压，I为电流。
步骤四：连接电路根据设计和计算结果，按照电路图进行元件的连接。
注意正确连接极性和避免电路短路或开路。
步骤五：测试和验证完成电路连接后，需要进行测试和验证。
使用信号发生器提供输入信号，并使用示波器或万用表测量电路的输出和各个元件的参数，确保电路工作正常并符合设计要求。
总结电感测量电路的设计涉及选择适当的电路类型和元件，计算元件数值，并进行连接、测试和验证。
通过合理的设计和严格的实验，可以得到准确的电感测量结果。
以上是电感测量电路设计的基本步骤，希望对您有所帮助。
利用电感仪测量电路中的电感的方法与实验技巧
利用电感仪测量电路中的电感的方法与实验技巧电感是电路中常见的元件之一，它具有存储和释放电能的特性，广泛应用于各类电子设备中。
为了准确测量电路中的电感数值，我们需要借助电感仪进行实验。
本文将介绍一些常见的方法和实验技巧，帮助读者更好地掌握电感测量的技术。
1. 电感测量基本原理电感仪是一种用于测量电感数值的仪器，它通过测量电感元件上的电流和电压来计算电感的数值。
一般情况下，我们可以利用电感的自感现象进行测量。
自感是指电流通过电感元件时，会在自身产生磁场，由此引起元件两端的电压变化。
根据通用电路定理，可以得到自感电动势与电流和电感之间的关系：U = L ∙ di/dt，其中U为电感两端的电压，L为电感数值，di/dt为电流的变化率。
2. 电感测量实验步骤为了准确测量电感数值，需要按照以下步骤进行实验：(1) 连接电路：首先，将待测电感元件与电感仪连接起来，保证电路连接正确，避免接错元件或接线不稳等情况。
(2) 设置参数：根据实际情况设置合适的实验参数，包括电感仪的量程（根据待测电感的数值范围选择）和采样频率（根据信号频率选择）等。
(3) 触发测量：开始测量之前，需要触发电感仪进行实时测量。
一般可以通过按下测量键或设定自动触发条件来启动测量。
(4) 数据分析：测量完成后，电感仪会输出测量结果，包括电感数值和波形图等。
根据需要，可以使用数据分析软件进行进一步的处理和分析。
3. 注意事项在进行电感测量实验时，需要注意以下事项：(1) 仔细选择电感仪：不同的电感仪具有不同的量程和精度要求，根据实际需要选择合适的仪器。
(2) 避免干扰：电感测量时，应尽量避免外部干扰。
例如，避免电感元件附近有强磁场或强电场的干扰，以及提供稳定的电源和地线等。
(3) 注意电压突变：在测量过程中，应注意电感元件两端的电压突变情况。
突变过大可能会影响测量结果的准确性。
(4) 过载保护：在进行测量时，要注意电感仪的过载保护。
如果测量电感的数值超过了仪器的量程，则应减小电路中的电流或更换合适量程的仪器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简单电感量测量装置
在电子制作和设计，经常会用到不同参数的电感线圈，这些线圈的电感量不像电阻那么容易测量，有些数字万用表虽有电感测量挡，但测量范围很有限。
该电路以谐振方法测量电感值，测量下限可达10nH，测量范围很宽，能满足正常情况下的电感量测量，电路结构简单，工作可靠稳定，适合于爱好者制作。
一、电路工作原理
电路原理如图1（a）所示。
图1 简单电感测量装置电路图
该电路的核心器件是集成压控振荡器芯片MC1648 ，利用其压控特性在输出3脚产生频率信号，可间接测量待测电感L X值，测量精度极高。
BB809是变容二极管，图中电位器VR1对+15V进行分压，调节该电位器可获得不同的电压输出，该电压通过R1加到变容二极管BB809上可获得不同的电容量。
测量被测电感L X时，只需将L X接到图中A、B两点中，然后调节电位器VR1使电路谐振，在MC1648的3脚会输出一定频率的振荡信号，用频率计测量C点的频率值，就可通过计算得出L X值。
电路谐振频率：f0 = 1/2π所以L X = 1/4π2 f02C
式中谐振频率f0即为MC1648的3脚输出频率值，C是电位器VR1调定的变容二极管的电容值，可见要计算L X的值还需先知道C值。
为此需要对电位器VR1刻度与变容二极管的对应值作出校准。
为了校准变容二极管与电位器之间的电容量，我们要再自制一个标准的方形RF（射频）电感线圈L0。
如图6—7(b)所示，该标准线圈电感量为μH。
校准时，将RF线圈L0接在图（a）的A、B两端，调节电位器VR1至不同的刻度位置，在C点可测量出相对应的测量值，再根据上面谐振公式可算出变容二极管在电位器VR1刻度盘不同刻度的电容量。
附表给出了实测取样对应关系。
附表
振荡频率（MHz）98 76 62 53 43 38 3
4
变容二极管C值 6 10 15 20 30 40 5
二、元器件选择
集成电路IC可选择Motoroia公司的VCO（压控振荡器）芯片。
VR1选择多圈高精度电位器。
其它元器件按电路图所示选择即可。
三、制作与调试方法
制作时，需在多圈电位器轴上自制一个刻度盘，并带上指针。
RF标准线圈按图（b）所给尺寸自制。
电路安装正确即可正常工作，调节电位器VR1取滑动的多个点与变容二极管的对应关系，可保证测量方便。
该测量方法属于间接测量，但测量范围宽，测量准确，所以对电子爱好者和实验室检测电感量有可取之处。
该装置若固定电感可变成一个可调频率的信号发生器。
工程师们经常要使用信号发生器和函数发生器，还有频率计与示波器，但他们可能没有电容表或电感表。
通过采用图1的测试设置，就可以用一台函数发生器、一块万用表、一个频率计和一台示波器测量电容或电感。
用此设置测量两个信号的波幅。
然后，无需测量相位角就可以计算出电容或电感。
输入电压与输出电压的比率可以表示如下：
可以改为标准形式：
从中解出XC，结果是：
使用关系
则电容的基本公式为：
为计算方便，使用比率|VIN/VOUT|=2，则
在测量电容值时，先测量输入电压，然后调节信号发生器的频率，使输出电压为输入电压的一半。
VIN/VOUT不需要用2:1的比率。
可以只测量输入电压和输出电压，用基本公式也能计算出电容或电感的值，但接近于2:1的比率是一个好的选择。
为获得最好的结果，可以用一台频率计测量频率，用数字万用表测量电阻。
大多数现代示波器都无需加载电路就能精确地测量信号，除了探头的电容以外。
探头上一般都标了电容值。
用前面公式可以计算出电容的值。
再从结果中减去探头电容值，就得到了所测电容的准确值。
一般情况下都已知准备测量电容的大概值，因此可以用下式，选择电阻R和频率f的起始值：
用类似的步骤可以测量电感。
此时，
电感的基本公式为：
设VIN/VOUT=2，则
以及
对测量电容的例子，假设C约为1000 pF，让f为1 MHz。
计算：
在图1的设置中使用一只301Ω电阻，或250Ω？500Ω的任何电阻值。
调节频率，同时测量输入电压和输出电压，获得2:1的比率。
如果获得的频率为912kHz，测得R的电阻为304Ω，探头电容为10pF，则电容值为：
减去探头电容10 pF。
得结果为：984.3 pF。
R与f的值并不关键；选择它们时应尽可能减小寄生效应。
300Ω至3kΩ的电阻值和100kHz?1 MHz 的频率都应能用。
