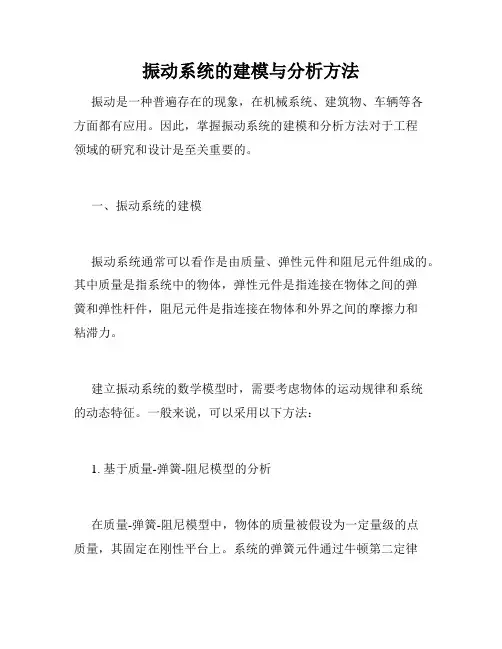

振动系统的建模与分析方法
振动系统的建模与分析方法振动是一种普遍存在的现象，在机械系统、建筑物、车辆等各方面都有应用。
因此，掌握振动系统的建模和分析方法对于工程领域的研究和设计是至关重要的。
一、振动系统的建模振动系统通常可以看作是由质量、弹性元件和阻尼元件组成的。
其中质量是指系统中的物体，弹性元件是指连接在物体之间的弹簧和弹性杆件，阻尼元件是指连接在物体和外界之间的摩擦力和粘滞力。
建立振动系统的数学模型时，需要考虑物体的运动规律和系统的动态特征。
一般来说，可以采用以下方法：1. 基于质量-弹簧-阻尼模型的分析在质量-弹簧-阻尼模型中，物体的质量被假设为一定量级的点质量，其固定在刚性平台上。
系统的弹簧元件通过牛顿第二定律可以表示为受力平衡问题。
阻尼元件采用线性或非线性模型，考虑阻尼对系统的影响。
2. 基于受力平衡方程的分析在受力平衡方程模型中，物体的质量、弹簧和阻尼元件被视为连续的弹性体。
通过对物体的运动和弹性体的受力平衡方程建模，可以得到系统的动态特性。
二、振动系统的分析方法振动系统的分析方法主要包括两种：频域分析和时域分析。
1. 频域分析频域分析是通过将物体的运动分解为不同的频率分量来描述系统的振动。
这种方法通常使用傅里叶变换对系统的运动进行分析。
傅里叶变换将系统的运动分解为周期分量，并以数学方式表示系统的频率响应。
2. 时域分析时域分析是直接对物体的运动进行分析，描述物体的运动随时间的变化。
这种方法主要使用微分方程和积分方程来表示系统的动态特性。
通常使用有限元法和数值时程法来计算系统的响应，以确定系统的稳定性和同步特性。
三、实际应用振动系统的建模和分析方法在许多工程领域中得到了广泛的应用。
例如，研究机械系统的振动特性可以为机械设计和优化提供支持。
在建筑物和桥梁的振动分析中，可以评估建筑物对地震、风力和交通运输的响应。
此外，振动模型也被应用于医学、声学、航空航天等领域。
总的来说，振动系统的建模和分析方法是工程领域中非常重要的一部分。
控制系统时域与频域性能指标的联系
控制系统时域与频域性能指标的联系经典控制理论中，系统分析与校正方法一般有时域法、复域法、频域法。
时域响应法是一种直接法，它以传递函数为系统的数学模型，以拉氏变换为数学工具，直接可以求出变量的解析解。
这种方法虽然直观，分析时域性能十分有用，但是方法的应用需要两个前提，一是必须已知控制系统的闭环传递函数，另外系统的阶次不能很高。
如果系统的开环传递函数未知，或者系统的阶次较高，就需采用频域分析法。
频域分析法不仅是一种通过开环传递函数研究系统闭环传递函数性能的分析方法，而且当系统的数学模型未知时，还可以通过实验的方法建立。
此外，大量丰富的图形方法使得频域分析法分析高阶系统时，分析的复杂性并不随阶次的增加而显著增加。
在进行控制系统分析时，可以根据实际情况，针对不同数学模型选用最简洁、最合适的方法，从而使用相应的分析方法，达到预期的实验目的。
系统的时域性能指标与频域性能指标有着很大的关系，研究其内在联系在工程中有着很大的意义。
一、系统的时域性能指标延迟时间t d阶跃响应第一次达到终值h (∞)的50%所需的时间上升时间t r阶跃响应从终值的10%上升到终值的90%所需的时间；对有振荡的系统，也可定义为从0到第一次达到终值所需的时间峰值时间tp阶跃响应越过终值h (∞)达到第一个峰值所需的时间调节时间ts阶跃响应到达并保持在终值h (∞)的±5%误差带内所需的最短时间超调量%σ 峰值h(tp)超出终值h (∞)的百分比，即%σ=()()()∞∞-h h h t p ⨯100%二、系统频率特性的性能指标采用频域方法进行线性控制系统设计时，时域内采用的诸如超调量，调整时间等描述系统性能的指标不能直接使用，需要在频域内定义频域性能指标。
1、零频振幅比M(0)：即ω为0时闭环幅频特性值。
它反映了系统 的稳态精度， M(0)越接近于1，系统的精度越高。
M(0)≠1时，表明系统有稳态误差。
2、谐振峰值Mr ：为幅频特性曲线的A(ω)的最大值。

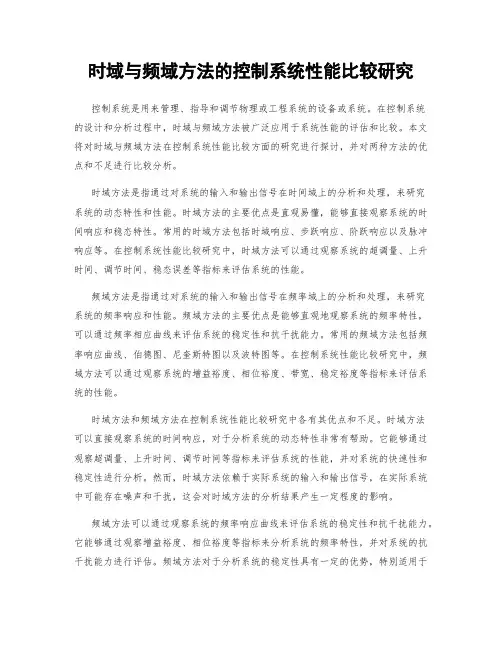

时域与频域方法的控制系统性能比较研究
时域与频域方法的控制系统性能比较研究控制系统是用来管理、指导和调节物理或工程系统的设备或系统。
在控制系统的设计和分析过程中，时域与频域方法被广泛应用于系统性能的评估和比较。
本文将对时域与频域方法在控制系统性能比较方面的研究进行探讨，并对两种方法的优点和不足进行比较分析。
时域方法是指通过对系统的输入和输出信号在时间域上的分析和处理，来研究系统的动态特性和性能。
时域方法的主要优点是直观易懂，能够直接观察系统的时间响应和稳态特性。
常用的时域方法包括时域响应、步跃响应、阶跃响应以及脉冲响应等。
在控制系统性能比较研究中，时域方法可以通过观察系统的超调量、上升时间、调节时间、稳态误差等指标来评估系统的性能。
频域方法是指通过对系统的输入和输出信号在频率域上的分析和处理，来研究系统的频率响应和性能。
频域方法的主要优点是能够直观地观察系统的频率特性，可以通过频率相应曲线来评估系统的稳定性和抗干扰能力。
常用的频域方法包括频率响应曲线、伯德图、尼奎斯特图以及波特图等。
在控制系统性能比较研究中，频域方法可以通过观察系统的增益裕度、相位裕度、带宽、稳定裕度等指标来评估系统的性能。
时域方法和频域方法在控制系统性能比较研究中各有其优点和不足。
时域方法可以直接观察系统的时间响应，对于分析系统的动态特性非常有帮助。
它能够通过观察超调量、上升时间、调节时间等指标来评估系统的性能，并对系统的快速性和稳定性进行分析。
然而，时域方法依赖于实际系统的输入和输出信号，在实际系统中可能存在噪声和干扰，这会对时域方法的分析结果产生一定程度的影响。
频域方法可以通过观察系统的频率响应曲线来评估系统的稳定性和抗干扰能力。
它能够通过观察增益裕度、相位裕度等指标来分析系统的频率特性，并对系统的抗干扰能力进行评估。
频域方法对于分析系统的稳定性具有一定的优势，特别适用于带有传递函数表示的线性系统。
然而，频域方法无法直接观察系统的时间响应，对于非线性系统和时变系统的分析比较困难。
连续时间信号的时域分析和频域分析
时域与频域分析的概述
时域分析
研究信号随时间变化的规律，主 要关注信号的幅度、相位、频率 等参数。
频域分析
将信号从时间域转换到频率域， 研究信号的频率成分和频率变化 规律。
02
连续时间信号的时
域分析
时域信号的定义与表示
定义
时域信号是在时间轴上取值的信号， 通常用 $x(t)$ 表示。
表示
时域信号可以用图形表示，即波形图 ，也可以用数学表达式表示。
05
实际应用案例
音频信号处理
音频信号的时域分析
波形分析：通过观察音频信号的时域波形，可 以初步了解信号的幅度、频率和相位信息。
特征提取：从音频信号中提取出各种特征，如 短时能量、短时过零率等，用于后续的分类或 识别。
音频信号的频域分析
傅里叶变换：将音频信号从时域转换 到频域，便于分析信号的频率成分。
通信系统
在通信系统中，傅里叶变 换用于信号调制和解调， 以及频谱分析和信号恢复。
时频分析方法
01
短时傅里叶变换
通过在时间上滑动窗口来分析信 号的局部特性，能够反映信号的 时频分布。
小波变换
02
03
希尔伯特-黄变换
通过小波基函数的伸缩和平移来 分析信号在不同尺度上的特性， 适用于非平稳信号的分析。
将信号分解成固有模态函数，能 够反映信号的局部特性和包络线 变化。
频域信号的运算
乘法运算
01
在频域中，两个信号的乘积对应于将它们的频域表示
相乘。
卷积运算
02 在频域中，两个信号的卷积对应于将它们的频域表示
相乘后再进行逆傅里叶变换。
滤波器设计
03
在频域中，通过对频域信号进行加权处理，可以设计
模拟信号时域、频域、时频域的概念
一、模拟信号的概念模拟信号是一种连续变化的信号，它可以在一定范围内任意取值。
模拟信号可以用数学函数形式表示，例如正弦波、余弦波等。
模拟信号可以是声音、图像、视瓶等各种形式的信号，它们都可以被表示为连续的波形。
二、时域分析1. 时域是指信号随时间变化的情况。
对模拟信号进行时域分析，主要是对信号的振幅、频率、相位等特征进行分析。
2. 时域分析可以用波形图来表示信号随时间的变化。
波形图可以直观地反映信号的幅度和波形，并且可以通过观察波形图来判断信号的周期性、稳定性等特征。
三、频域分析1. 频域是指信号在频率上的特性。
对模拟信号进行频域分析，主要是对信号的频率成分进行分析，包括信号的频谱、频率分量等。
2. 频域分析可以用频谱图来表示信号的频率成分。
频谱图可以直观地反映信号中各个频率成分的强弱，并且可以通过观察频谱图来识别信号中的主要频率成分及其分布规律。
四、时频域分析1. 时频域分析是对信号在时域和频域上进行联合分析。
它可以同时反映信号随时间变化的情况和在频率上的特性。
2. 时频域分析可以用时频谱图来表示信号在时域和频域上的特性。
时频谱图可以直观地反映信号在不同时间和频率上的能量分布情况，从而全面地揭示信号的动态特性。
总结：模拟信号的时域、频域和时频域分析，可以为我们深入了解信号的动态特性和频率成分提供重要的手段，从而为信号处理、通信系统设计等领域提供有力的支撑。
通过对模拟信号的时域、频域和时频域特性的分析，可以更好地理解和应用模拟信号的各种处理技术，推动相关领域的发展和进步。
对于模拟信号的时域、频域和时频域分析，我们还可以进一步深入了解各个分析方法的原理和应用。
我们来看一下时域分析的原理和应用。
时域分析是在时域上对信号进行分析，主要关注信号随时间变化的特性。
时域分析的核心是信号的波形，通过观察信号的波形可以获得信号的振幅、频率、相位等信息。
在实际应用中，时域分析常常用于信号的时序特征识别、波形重构、滤波器设计等方面。

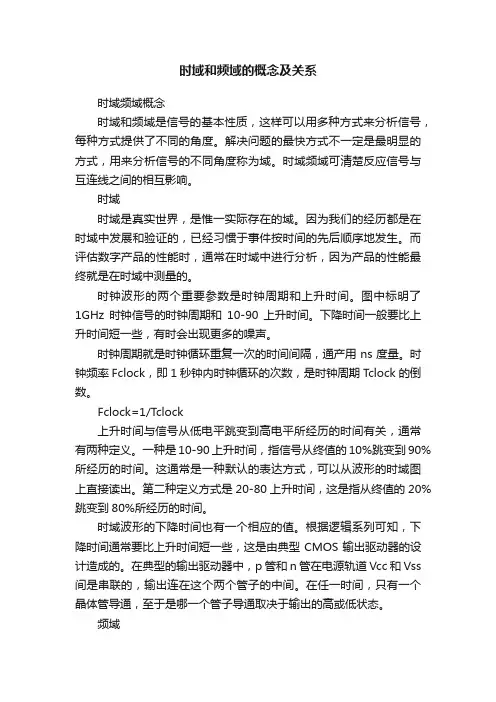

时域和频域的概念及关系
时域和频域的概念及关系时域频域概念时域和频域是信号的基本性质，这样可以用多种方式来分析信号，每种方式提供了不同的角度。
解决问题的最快方式不一定是最明显的方式，用来分析信号的不同角度称为域。
时域频域可清楚反应信号与互连线之间的相互影响。
时域时域是真实世界，是惟一实际存在的域。
因为我们的经历都是在时域中发展和验证的，已经习惯于事件按时间的先后顺序地发生。
而评估数字产品的性能时，通常在时域中进行分析，因为产品的性能最终就是在时域中测量的。
时钟波形的两个重要参数是时钟周期和上升时间。
图中标明了1GHz时钟信号的时钟周期和10-90上升时间。
下降时间一般要比上升时间短一些，有时会出现更多的噪声。
时钟周期就是时钟循环重复一次的时间间隔，通产用ns度量。
时钟频率Fclock，即1秒钟内时钟循环的次数，是时钟周期T clock的倒数。
Fclock=1/T clock上升时间与信号从低电平跳变到高电平所经历的时间有关，通常有两种定义。
一种是10-90上升时间，指信号从终值的10%跳变到90%所经历的时间。
这通常是一种默认的表达方式，可以从波形的时域图上直接读出。
第二种定义方式是20-80上升时间，这是指从终值的20%跳变到80%所经历的时间。
时域波形的下降时间也有一个相应的值。
根据逻辑系列可知，下降时间通常要比上升时间短一些，这是由典型CMOS输出驱动器的设计造成的。
在典型的输出驱动器中，p管和n管在电源轨道Vcc和Vss 间是串联的，输出连在这个两个管子的中间。
在任一时间，只有一个晶体管导通，至于是哪一个管子导通取决于输出的高或低状态。
频域频域，尤其在射频和通信系统中运用较多，在高速数字应用中也会遇到频域。
频域最重要的性质是：它不是真实的，而是一个数学构造。
时域是惟一客观存在的域，而频域是一个遵循特定规则的数学范畴。
正弦波是频域中唯一存在的波形，这是频域中最重要的规则，即正弦波是对频域的描述，因为时域中的任何波形都可用正弦波合成。
通信中的信号分析技术简介
通信中的信号分析技术简介随着现代通信技术的迅猛发展，通信系统承载的信息量不断增加，要求对通信信号进行更加精细和深入的分析，以提高通信系统的性能和稳定性。
而信号分析技术作为一种重要的分析工具，已经成为了通信工程领域中不可或缺的一环。
本文将简单介绍通信中常见的信号分析技术，包括基本的时域分析、频域分析、小波分析和相关分析等。
一、时域分析时域分析是指对信号在时间序列上进行分析的一种方法，它可以显示出信号的时间变化情况，如波形的变化趋势、振幅、周期等。
时域分析的主要工具是真实时钟和抽样器，可以通过记录信号在不同时间点上的值来分析信号的波形和信号特征。
时域分析主要包括信号的自相关性分析、谱相关性分析、冲击响应分析等，通过这些分析方法可以得到信号中很多有用的信息，以便对信号进行更深入的研究。
二、频域分析频域分析是指对信号在频域上进行分析的一种方法，可以显示信号在频域上的特征，如频率成分、频率分布等。
频域分析技术是通过快速傅里叶变换（FFT）实现的，FFT可以将时域上的信号转换成复杂的频域分量，从而能够对信号的频率谱进行分析。
常见的频域分析方法包括功率谱分析、相位谱分析、频率谱分析等，通过这些方法可以更加深入地理解信号的特征，以便进行更加精细化和高水平的通信系统设计。
三、小波分析小波分析是指对信号进行更加深入的分析，它可以将信号在时域和频域上进行同时分析，可用于信号的局部频率分析和纹理分析等。
小波分析的基本原理是将信号分解成多个小波形，并对每个小波形进行变换，从而可以得到信号在不同频率上的特征。
小波分析的主要应用领域是在数字通信系统中，它可以用于解决数字信号处理中的多信号处理问题，如信号去噪、信号解调和信号识别等，可以大幅提升数字通信的质量和性能。
四、相关分析相关分析是指测量两个信号之间的相互关系，并输出一个数值来描述它们之间的相似性或相反性的一种分析方法。
在通信领域中，信号的相关性可以描述信号间的相关性或相位差异。
模态分析若干问题解释以及时域、频域和模态空间有什么不同？五篇
模态分析若干问题解释以及时域、频域和模态空间有什么不同？五篇第一篇：模态分析若干问题解释以及时域、频域和模态空间有什么不同？模态分析若干问题解释以及时域、频域和模态空间有什么不同？1、如何理解模态分析中的“阶”，一个结构有1阶，2阶，3阶......，怎么理解？在理解“阶”之前，要先理解与“阶”紧密相连的名词“自由度”。
自由度是指用于确定结构空间运动位置所需要的最小、独立的坐标个数。
空间上的质点有三个自由度，分别为三个方向的平动自由度；空间上的刚体有六个自由度，分别为三个平动、三个转动自由度。
一个连续体实际上有无穷多个自由度，有限元分析时将连续的无穷多个自由度问题离散成为离散的有限多个自由度的问题，此时，结构的自由度也就有限了。
因此，可以这样理解，一个自由度对应一阶，连续体有无穷多阶。
像弹簧--质量模型为单自由度系统，故对应的频率只有一阶。
两自由度系统有两阶。
一个具体的系统，每一阶对应着特定的频率、阻尼和模态振型。
延伸问题：“同一个结构为什么各阶频率、阻尼和模态振型又不相同？”这是因为虽然结构还是这个结构，但是参考各阶运动的结构上的质量和刚度都不相同，参考每阶响应的并不是结构所有的质量和刚度，而是这一阶“活跃的”有效质量（结构中的部分质量），所以各阶所对应的模态参数不完全相同。
2、如何理解无阻尼固有频率、有阻尼固有频率和固有频率？通常在振动教材中都会定义无阻尼固有频率和有阻尼固有频率，无阻尼固有频率对应的是刚度/质量的平方根，有阻尼固有频率为无阻尼的固有频率乘以（1-阻尼比平方）的平方根。
书本上这么定义完全是出于方便书写公式的目的，当然了也对应的一定的物理意义。
一般说来，无阻尼结构的频率便是无阻尼的固有频率，但现实中所说的固有频率，在没有特殊说明的情况下都是指有阻尼固有频率，因为现实中的结构都是有阻尼的。
人们通常说的固有频率都是指有阻尼固有频率。
另外，在有限元计算中，如果是实模态分析（不考虑阻尼），那么此时的求解出来的频率就是无阻尼的固有频率，如果是复模态分析（考虑非比例阻尼）得出来的固有频率是有阻尼固有频率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
从开始的系统时域分析，到频域分析，虽然形式上可能会有些诧异，但是不可否认，他们的思路都是一致的，即将信号分解成一个个的基信号，然后研究系统对于基信号的响应，再将这些所有的基信号的响应叠加，便是系统对于一个完整的复杂信号的响应。
系统时域分析：
1）将信号分解成一个个的冲激函数（注意，是冲激函数，而不是一个个单独的冲激，函数的定义是在整个的时间域上定义的），因此，只要我们知道了系统对于一个冲激函数的响应函数，我们就能够求出系统对于整个信号函数的响应函数；
2）时域分析的系统特性，就是由微分方程表示，通过微分方程，我们能够求得系统的冲激响应，即系统对于冲激函数的响应函数h（t）；
3）此时，将完整复杂信号（已经分解好了的信号），通过系统，就好像流水线上加工产品一样，让整个信号通过，然后对每一个冲激函数进行加工，并且对于不同的冲激函数，做不同的个性化加工，这里的个性化加工，就是根据冲激函数中的冲激在时间轴上位置，如果冲激在时间轴上0点左边t0的位置上，并且冲激的幅值是a，那么对应的加工结果就是个性化了的冲激函数的响应函数a*h（t+t0），对每个分解的
基信号（即冲激函数）都做了这样的个性化加工以后，再将所有的加工结果相加，最终得到我们想要的系统对于整个信号的响应。
这就是我们所说的卷积的过程，即y(t)=cov[f(t),h(t)]。
系统频域分析：
开始已经说过，系统的频域分析跟系统的时域分析如出一辙，甚至更为简单方便，这也就是为什么我们更愿意通过频域分析信号系统的原因，还有一个原因就是通过频域分析系统在物理上更为直观，我们很容易通过频域看出，系统对信号做了怎样的手脚（具体来说，就是，系统对信号各个频率分量做了怎样的处理）。
1）将信号分解成一个个不同频率的虚指数信号函数（注意，这里也是函数，拥有完整的时域轴），因此，只要我们知道了系统对于一个虚指数信号函数的响应函数，我们就能够求出系统对于整个信号的响应；
2）我们将表示系统特性的微分方程，通过将输入定义为虚指数洗好函数，惊讶的发现，系统的输出形式仍然是虚指数信号函数，只不过多了一个加权值，这个加权值就是系统冲激响应h（t）的傅里叶变换H（jw）在这个虚指数信号函数（关于t的函数）对应频率w0的值。
说频域处理比时域处理更简洁，是因为，时域处理每个冲激函数时是用更为复杂
的h（t）的平移并且加权来代替一个那么简单的冲激函数；而在频域，处理每一个固定频率的虚指数信号函数的时候，只是对其进行简单的加权即可，相当于对流水线上的每一个固定频率的产品加了一个外包装就好了；
3）然后就是对流水线上的每个虚指数信号函数处理了；
4）最后将这些处理的结果，通过系统的LTI特性（即平均性和叠加性），相加即可。
5）结果得到了，我们仔细观察，还可以发现，结果的形式直接就是输出信号的分解，分解成了虚指数信号函数的叠加。
而这样的形式，刚好就表示了输出y（t）跟其傅里叶变换对的对应关系，其实物理含义就是，这其中的F(jw)H(jw)就是输出信号的频谱Y（jw)。
通过系统的频域分析，我们很容易从系统的频响函数H(jw)知道系统对于不同的频率基信号做了何种处理。
最后用最简单的语言，说明系统频域分析的本质：
F(jw)是原本信号各个频率虚指数信号函数（基信号）的加权值，当通过系统的流水线处理时，系统给其各个频率虚指数信号函数（基信号）又进行了加工，即又乘以了一个加权值
（也就是想要哪个频率的虚指数信号函数，就将其乘以一个好的数，要是不喜欢就乘以0，或者稍微大点），这样输出结果，即系统响应的就是各个频率的虚指数信号函数的加权信号的叠加。
而把这个加权值得叠加抽离出来，就是输出信号的频谱，即Y(jw)=F(jw)H(jw).。
