2主汽门卡涩故障机理分析2.1主汽门结构分析2.1.1主汽门工作原理亚临界600MW机组采用西屋公司的技术生产；其高压主汽门为卧式布置，由主汽门门体、弹簧座、杠杆机构和高压抗燃油油动机组成。
在汽门关闭过程中，弹簧力推动门杆关闭汽门，同时拉动杠杆推着油动机向零位移动（参见图0-1）。

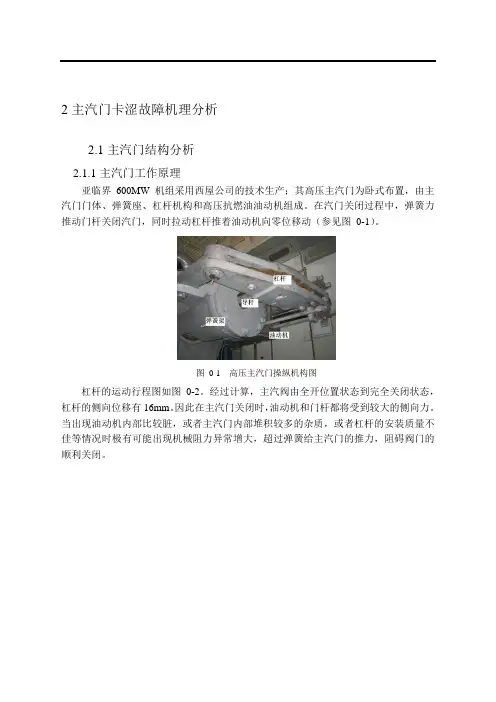

图0-1 高压主汽门操纵机构图杠杆的运动行程图如图0-2。
经过计算，主汽阀由全开位置状态到完全关闭状态，杠杆的侧向位移有16mm。
因此在主汽门关闭时，油动机和门杆都将受到较大的侧向力。
当出现油动机内部比较脏，或者主汽门内部堆积较多的杂质，或者杠杆的安装质量不佳等情况时极有可能出现机械阻力异常增大，超过弹簧给主汽门的推力，阻碍阀门的顺利关闭。
555.5mm555.5mm1127mm188mm376mm全开位置全关位置杠杆弹簧室油动机支撑短柄弹簧室端盖导杆活塞杆支架图 0-2 杠杆运动行程图2.1.2主汽门关闭过程的力学分析当高压主汽门关闭时，弹簧力必须大于机械阻力和蒸汽反作用力之和。
1) 机械阻力机械阻力的计算公式如下：R R R 2R =++阀体操纵机械油动机式中，R 阀体为阀体阻力，R 操纵为操纵机构阻力，R 油动机为油动机阻力。
机械阻力的精确计算非常复杂，其中要用到一些假设和经验系数，但可以定性分析其增大的原因，在工程实践中，一般认为是弹簧力的10%左右。
2) 蒸汽反作用力当整个阀碟处于高压蒸汽中时，由于阀碟两侧的有效蒸汽作用面积存在着差别；当汽门还没有关闭时由于阀碟两侧的有效蒸汽作用面积差为门杆的截面积，则蒸汽反作用力的计算公式为：()2R 10.2d /4P π=⨯⨯⨯蒸汽主蒸汽------(1)式中，d 为门杆直径，d=5.94cm ，P 主蒸汽为主蒸汽压力，其额定值为16.7MPa 。
当主汽门没有完全关闭时，即主汽门开度较小时，由于节流作用，阀碟内侧压力降低，此时蒸汽反作用力的计算公式为()()()222R 10.2D /4P 10.2D d /4P ππ=⨯⨯⨯-⨯⨯-⨯蒸汽阀碟阀碟-------(2）式中，D 为阀碟直径，D=20cm ，P 阀碟为阀碟内侧平均蒸汽压力。
