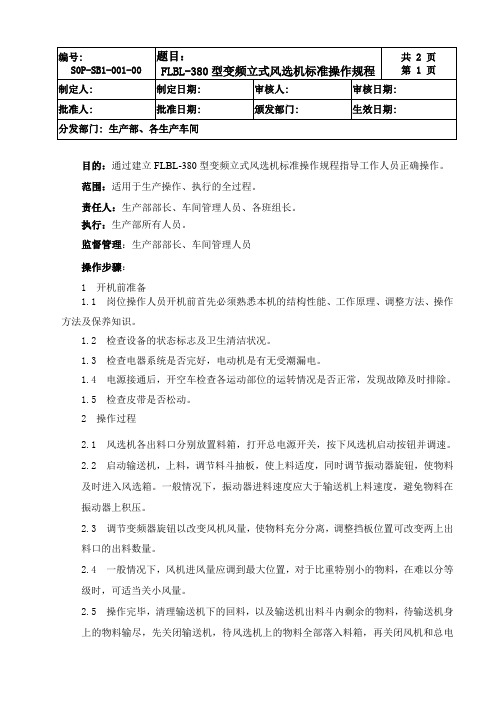

目的：通过建立FLBL-380型变频立式风选机标准操作规程指导工作人员正确操作。
范围：适用于生产操作、执行的全过程。
责任人：生产部部长、车间管理人员、各班组长。
执行：生产部所有人员。
监督管理：生产部部长、车间管理人员
操作步骤：
1开机前准备
1.1 岗位操作人员开机前首先必须熟悉本机的结构性能、工作原理、调整方法、操作方法及保养知识。
1.2 检查设备的状态标志及卫生清洁状况。
1.3 检查电器系统是否完好，电动机是有无受潮漏电。
1.4 电源接通后，开空车检查各运动部位的运转情况是否正常，发现故障及时排除。
1.5 检查皮带是否松动。
2 操作过程
2.1 风选机各出料口分别放置料箱，打开总电源开关，按下风选机启动按钮并调速。
2.2 启动输送机，上料，调节料斗抽板，使上料适度，同时调节振动器旋钮，使物料
及时进入风选箱。
一般情况下，振动器进料速度应大于输送机上料速度，避免物料在振动器上积压。
2.3 调节变频器旋钮以改变风机风量，使物料充分分离，调整挡板位置可改变两上出
料口的出料数量。
2.4 一般情况下，风机进风量应调到最大位置，对于比重特别小的物料，在难以分等
级时，可适当关小风量。
2.5 操作完毕，清理输送机下的回料，以及输送机出料斗内剩余的物料，待输送机身
上的物料输尽，先关闭输送机，待风选机上的物料全部落入料箱，再关闭风机和总电
源开关。
2.6 每批物料处理完毕，应打开视窗，清理内部残留物。
3 注意事项
3.1 运行时，电动机的温度不得超过65℃，滚动轴的温度不得超过70℃，若有异常现象应停机检查.
3.2 机器长时期搁置后首次使用或使用每隔6个月，应更换风机轴承处和输送机电机
中的润滑油（脂）。
3.3 严格遵守维护保养与检修制度，机器每年应作一次保养。
3.4 认真执行安全操作规程，加强安全教育，做好生产安全工作，防止意外事故发生。
