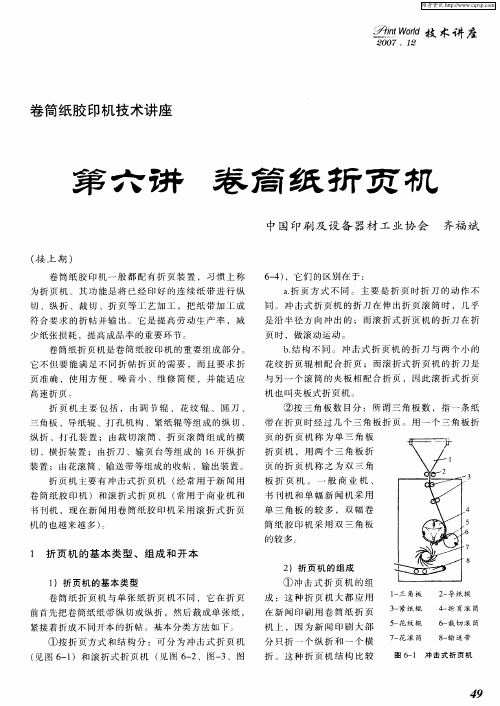

第八章 卷筒纸印刷机的供纸与折页

第八章卷筒纸印刷机§8.1 给纸装置§8.2 张力控制系统§8.3 印刷装置§8.4 折页装置一、卷筒纸印刷机概述1、主要不同点：给纸和收纸给纸装置：以一定的张力供纸折页装置：纸带的裁切和折页2、特色机构：张力控制系统3、输纸装置组成：纸卷安装机构、张力控制机构、纸带引导系统4、收纸装置组成：纵切和纵折、横切和横折、纸贴输出（复卷）二、纸卷安装机构1.组成：纸架、卡紧机构、升降机构、轴向调节机构、§8.1 纸卷安装机构（给纸）2、纸架类型①单纸卷纸架②双纸卷纸架③三纸卷纸架－可实现自动接纸，用于高速机3、纸卷安装方式：有芯轴安装和无芯轴安装①有芯轴安装组成：芯轴、锥头、轴承、纸卷架、锁紧套卡紧原理：旋紧螺旋锥头或利用气涨式锥头特点：必须先在芯轴上装好纸卷后再上纸架应用：M-600型商业印刷机②无芯轴安装:梅花顶尖、磁粉制动器、驱动机构§8.1 纸卷安装机构（给纸）轴向调节：电机驱动相关机构，丝杠传动带动纸卷轴向移动特点：安装速度快，卡紧力一致应用：高速卷筒纸印刷机三、纸卷升降机构1、升降方式：手动、气动、电动2、气动升降机构原理：利用气动装置驱动上纸摆臂提升纸卷到工作位置或降落到更换纸卷位置组成：气缸、活塞杆、摆杆、上纸臂卡紧原理：电机驱动活动锥头移动§8.1 纸卷安装机构（给纸）原理：利用电机带动多级减速机构驱动上纸臂组成：电动机、减速机构、上纸臂四、自动接纸系统1、目的：实现印刷速度不变情况下更换纸卷2、功能：将旧纸卷的纸带准确地粘贴在新纸卷上，并及时切断旧纸带完成接纸3、基本类型－零速接纸和高速接纸（1）零速自动接纸：是在接纸时刻，用于接纸的纸带和被接的纸带的速度均为零，纸带是在静止状态下实现粘接的。

组成：贮纸机构、检测机构、纸卷加速、粘贴切断§8.1 纸卷安装机构（给纸）卷加速à浮动辊上升（2）高速自动接纸:是在接纸时刻，用于接纸的纸带和被接的纸带都处于运动状态，保持输纸（或印刷）速度组成：加速机构、检测机构、粘贴切断机构工作过程：新纸卷头部贴好胶纸à新纸卷加速à等速粘接、切断à新纸卷工作典型结构：巴特尔接纸系统、康泰接纸系统、英克接纸系统不同点：浮动辊数不同特点：结构简单，可靠性高；贮纸系统，利于套印应用：商业卷筒纸印刷机，如海德堡M-600用康泰接纸系统§8.1 纸卷安装机构（给纸）3.零速接纸与高速接纸的特点对比①零速接纸的接纸可靠性更高②零速接纸系统的贮纸系统能对纸张进行预处理，提高印刷适性，但体积较庞大③高速接纸系统更适合于高速卷筒纸印刷机④高速接纸系统结构相对复杂，控制也要求较高⑤高速接纸系统使用加速带或加速轮来加速新纸卷，易将新纸卷弄坏应用：新闻、书刊印刷型卷筒纸印刷机§8.1 纸卷安装机构（给纸）一、概述1.张力－印刷机使纸带前进时对纸带形成的拉力2.功能－保持纸带在印刷过程中张力恒定并大小适当，以满足印刷要求3.组成－包括纸卷制动装置、纸带减振装置和相应调节机构（送纸辊和自动控制系统）4.张力故障的类型：①张力过大－印迹变形，纸带断裂②张力过小－套印不准，横向褶皱③张力不稳－纸带跳动，纵向褶皱、套印不准§8.2 张力控制机构二、纸卷制动装置1、基本功能①印刷过程中保持纸带张力恒定；②机器速度变化时制动力应能平缓调整③在开卷过程中制动力应能随需要调整2、制动方式:圆周制动和轴制动3、圆周制动装置原理：利用制动带与纸卷外表面之间产生摩擦力分类：制动带固定和制动带运动两大类①制动带固定：直接摩擦§8.2 张力控制机构②制动带运动：运动带速度和纸卷表面速度之差产生制动力特点：结构简单；但易损坏纸面，产生静电应用：低速印刷机；高速自动接纸系统4.轴制动装置原理：在纸卷芯轴上设置制动装置，控制张力分类：制动块、气动制动器和磁粉制动器优点：结构紧凑，不损伤纸面，不会产生静电缺点：不能控制纸卷偏心惯性力，且制动力随纸卷直径减小要不断调整（1）磁粉制动器：利用电磁感应原理完成张力控制应用：表格、票据、柔性版高速、大幅轮转不用§8.2 张力控制机构（2）气动制动:压缩空气的压力，通过调整两个气压大小可调整制动力的大小（3）电磁摩擦片制动（4）电机制动：新型三、张力自动控制系统纸带张力波动的原因：纸卷直径和机器速度的变化，纸带质地不匀及纸带通过滚筒空挡主要组成：送纸辊、张力检测辊、浮动辊、磁粉制动器、信号放大器等工作原理：检测信号反馈à控制器运算à放大输出à磁粉制动器调整§8.2 张力控制机构1. 组成：浮动辊机构和阻尼机构2. 浮动辊：检测张力大小、传递信号、缓冲微量信号3. 阻尼机构：减缓纸带速度急剧变化所引起的张力突变，使张力变化平缓五、送纸辊机构1、作用：电机驱动，牵引力打开纸卷；控制前张力，比印刷单元张力小；滤波（强制驱动纸带前进，精确控制纸带在进入印刷装置前的张力）2、组成：由两个主动的硬质钢辊和1个被动的软质压辊组成3. 应用范围：印刷装置之前；印刷装置与折页装置之间§8.2 张力控制机构导纸系统o作用：完成对纸带的输送、引导和控制①控制纸带的运动路线和方向②完成纸带的翻转③横向位置变化④纵向位移o组成：过纸辊、纸带转向装置、调整辊装置、纵向位置调节装置、横向位置调节装置§8.3 纸带导引系统§8.4 印刷装置一、机型结构和排列方式1、结构形式：（1）B-S型（2）B-B型2、B-S型排列方式（1）机组型：A、三滚筒B、五滚筒（2）卫星型3、B-B型排列方式A、I型印刷机组，采用水平走纸B、“一”字型印刷机组，采用垂直走纸C、Y型印刷机组，采用水平走纸二、滚筒部件（1）窄槽印版滚筒:JJ201配套：弯版机（2）插槽装版（3）超窄槽印版和胶皮滚筒2、橡皮滚筒（1）压板式装夹机构（2）单卷轴式装夹机构（3）双卷轴式装夹机构（4）无缝橡皮滚筒（semless）1、印版滚筒§8.4 印刷装置三、调压、离合压机构偏心套、一般采用气压传动结构简单，平稳：没有固定的合压时间应用：JJ204四、输墨与润湿装置§8.4 印刷装置一、作用将已印好的纸带按规格要求进行裁切、折叠和输出二、折页机的基本类型1. 根据横折方式：冲击式折页和滚折式折页（1）冲击式折页的特点：折页速度高但精度低（2）滚折式折页的特点：折页速度和精度都较高2. 根据纸带宽度单三角板式折页和双三角板式折页3. 根据折页机的结构三滚筒式折页机和五滚筒式折页机§8.5 折页装置三、三滚筒折页组成：驱动辊、三角板、导纸辊、拉纸辊、裁切滚筒、第一折页滚筒、第二折页滚筒、16开书贴折页输出系统、32开双联书贴输出系统四、五滚筒折页组成：驱动辊、三角板、导纸辊、拉纸辊、裁切滚筒、传页滚筒、存页滚筒、一折滚筒、二折滚筒、16开折页系统、输出系统功能：①16开单帖/套帖折页②32开双联书帖/套帖折页五、折页机组成：纵切和纵折机构、横切和横折机构、纸帖输出机构§8.5 折页装置六、纵切和纵折机构（平行于纸带运动方向）1、调节辊：调节纸带的裁切位置2、纵切机构组成：纸带驱动辊、压纸轮和切纸轮作用：驱动纸带进入三角板并完成纵切3、纵折机构：折页三角板、导纸辊、拉纸辊（1）折页三角板: 包括整体式、可调式和气垫式三种（2）导纸辊－引导纸带并辅助三角板进行纵折（3）拉纸辊－压平纵折折缝，减少纸带振动七、横切和横折机构（垂直于纸带运动方向）1、横切机构：由裁切滚筒上的裁刀与钢针配合完成横切§8.5 折页装置针则安装于折页滚筒L滚折式折页机的裁切滚筒①三滚筒式折页机的裁切滚筒安装一把裁刀和一个挑纸钢针，一把横折刀原理：裁刀藏于活动刀夹内，由一折滚筒的刀垫将其压下，露出裁刀进行裁切②五滚筒式折页机的裁切滚筒：倍径滚筒，两把裁刀2、横折机构：：由折刀与相应的机构配合完成类型：⑴冲击式折页滚筒：折刀由行星轮系驱动，刀刃作星行线运动，在极点伸出滚筒表面与折页辊配合完成横折§8.5 折页装置（2）滚折式折页滚筒原理：利用夹板与裁切滚筒的折刀配合完成横折类型：三滚筒式和五滚筒式①三滚筒式的折页滚筒组成：一折滚筒、二折滚筒原理：一折滚筒的夹板与裁切滚筒和折刀配合完成八开帖折页；同时一折滚筒的折刀与二折滚筒的夹板配合完成双联32开帖折页②五滚筒式的折页滚筒传页滚筒：纸带裁切，一折八开帖§8.5 折页装置一折滚筒：与传页C完成8开折帖；与二折C完成双联32开折帖，再输出到16开折页或收发系统二折滚筒－完成32开折帖16开附加刀式折页机构：折刀、折页辊及其传动机构作用：完成16开书帖的第三次折页八、折帖输出机构组成：翼轮、计数装置、输送带机构、传动机构作用：翼轮－带动折帖低速落到传送带上传送带－收集折好的折帖§8.5 折页装置本章小结o1. 给纸装置o2. 张力控制系统o4、印刷装置组成、作用、工作原理o5. 折页装置纵切与纵折、横切与横折的概念、机构原理、组成（重点）。
