硫磺制酸设计说明书
硫磺制酸和硫铁矿制酸工艺流程图及说明
硫磺制酸和硫铁矿制酸工艺流程图及说明硫磺制酸工艺流程图及说明：硫磺制酸是一种常见的工业制酸工艺，其主要原料是硫磺。
下面是硫磺制酸的工艺流程图及详细说明。
流程图：首先，硫磺由储罐经过泵送至硫磺加热机组进行加热。
加热后的硫磺通过输送带进入粉碎机进行破碎，得到一定粒度的硫磺粉末。
然后，将硫磺粉末送入制酸氧化反应器。
反应器中的硫磺粉末与空气中的氧气发生氧化反应，生成二氧化硫（SO2）。
接着，将反应器产生的SO2气体通过除尘器进行除尘处理，使气体中的颗粒物得以净化。
之后，将净化后的SO2气体进一步送入脱硫设备进行脱硫。
脱硫设备一般采用湿法脱硫或干法脱硫的方法，将SO2气体中的硫化物去除。
脱硫后的气体进一步通过系统加热并进入催化转换器。
催化转换器中催化剂的作用下，SO2气体发生催化反应生成三氧化硫（SO3）。
最后，将SO3气体输送至吸收塔，与水铵溶液进行反应。
反应产生的硫酸溶液经过脱水和过滤后，即可得到纯度较高的硫酸。
说明：硫磺制酸工艺主要通过氧化、脱硫和催化等环节将硫磺转化为硫酸。
其中，硫磺加热能够使硫磺变为粉状，提高硫磺的反应活性；氧化反应是关键步骤，将硫磺氧化为二氧化硫；除尘和脱硫处理可以提高反应产物的纯度，并减少对环境的污染；催化转换和吸收塔反应则是将SO2转化为SO3，并最终与水铵溶液反应生成硫酸。
硫铁矿制酸工艺流程图及说明：硫铁矿制酸是一种以含有硫化铁矿石为原料的工业制酸工艺，其主要原料是硫铁矿。
下面是硫铁矿制酸的工艺流程图及详细说明。
流程图：硫铁矿石经过破碎、磨矿等前处理步骤后，进入浮选机进行浮选。
浮选将硫铁矿石中的硫化铁与其他杂质分离，得到硫铁矿石的浮选精矿。
然后，浮选精矿经过焙烧处理，将其中的硫化铁转化为氧化铁。
焙烧产生的废气中含有大量的二氧化硫（SO2），需要进行收集和处理。
接着，通过炉前处理将焙烧产生的SO2经过除尘、脱硫等步骤进行净化。
这些处理步骤可采用类似硫磺制酸的脱硫方法。
脱硫后的气体再经过加热等处理进入催化转换器。
硫磺制酸设计说明书
目录1概述 (1)1.1系统组成 (1)2技术规范 (1)2.1工艺条件 (1)2.2余热锅炉规范 (1)2.3余热锅炉受热面积和全水容积 (1)3系统说明 (2)3.1烟气流程 (2)3.2汽水流程 (2)4主要结构说明 (2)4.1火管锅炉 (2)4.2高温过热器1B (3)4.3低温过热器4A、省煤器4A/4C (4)4.4省煤器3B (5)5安全附件及阀门 (5)6锅炉控制系统 (6)6.1过热蒸汽压力控制 (6)6.2过热蒸汽温度控制 (6)6.3锅炉汽包液位控制 (6)6.4汽包紧急放水联锁 (7)6.5锅炉汽包压力控制 (7)6.6声光报警 (7)7公用工程条件 (7)7.1工业冷却水用量 (7)7.2电源 (7)8锅炉型号编制说明 (8)9锅炉的水质要求 (8)10排放和清理要求 (8)11设计和制造标准规范 (8)12检验和试验 (9)1概述本套余热锅炉适用于80万吨/年硫磺制酸系统。
回收制酸系统热量生产中压过热蒸汽（3.82MPa、450℃），供汽轮发电机组发电。
1.1系统组成1.1.1火管锅炉，设在焚硫炉出口；1.1.2高温过热器1B，设在转化器一段出口；1.1.3省煤器3B，设在转化器三段出口；1.1.4低温过热器4A、省煤器4A/4C，设在转化器四段出口；2技术规范2.1工艺条件表1 余热锅炉工艺条件表2.2余热锅炉规范表2 余热锅炉规范2.3余热锅炉受热面积和全水容积表3 余热锅炉受热面积和全水容积3系统说明3.1烟气流程来自焚硫炉出口烟道的1056℃左右高温烟气进入火管锅炉的进口烟箱，由进口烟箱分流，通过锅壳的烟管，冷却到385℃，再经焚硫炉的高温烟气混合到420℃进入转化一段；转化一段出口的烟气经高温过热器1B从617℃左右冷却到445℃后进转化器二段；转化三段出口的烟气通过热交换器冷却到280℃，再经省煤器3B冷却到170℃引出；转化四段出口的烟气依次通过低温过热器4A、省煤器4A/4C从430℃冷却到140℃进一吸塔。
硫磺制酸(30万吨)和硫铁矿制酸(35万吨)工艺流程图及说明
硫磺制酸(30万吨)和硫铁矿制酸(35万吨)工艺流程图及说明硫磺制酸（30万吨/年）生产线工艺流程说明：硫磺制酸生产原理：①硫磺燃烧生成SO2，其反应为：S + O2→SO2②SO2 经“转化”和“吸收”可得硫酸，一般用98.3%的浓硫酸吸收SO3 制硫酸，其反应为：2SO2 + O2→ 2SO3SO3 + H2O →H2SO4（1）熔硫工段原料硫磺室内储存，由带式输送机送入快速熔硫槽内熔融，加热介质为低压蒸汽，生成的粗制液硫经预涂槽、预涂槽泵送入叶片式液硫过滤器制取精制液硫并贮入地下精硫槽，再由液硫输送泵输入液硫贮罐储存，由精硫泵送至焚硫炉内的雾化磺枪。
（2）焚硫和SO2转化工段液硫由精硫泵加压后经硫磺喷枪机械雾化而喷入焚硫炉，空气经干燥塔干燥并经空气鼓风机加压后与液硫一起燃烧，出焚硫炉的是含10~10.5%SO2、1000～1050℃左右的高温炉气，该高温炉气首先进入余热锅炉回收热量，温度降至425℃再进入转化器的第一段触媒层进行转化。
经反应后，温度升至约600~610℃进入高温过热器回收热量，高温过热器换热后温度降至440℃的炉气进入转化器第二段触媒层进行催化反应，转化器后的温度510℃左右的烟气进入第二热交换器（II换）的管程空间，与来自第一吸收塔经过第三热交换器（III换）预热的SO2气体进行换热，温度降至440℃后进入转化器三段触媒层继续转化，转化后的烟气温度约在457℃左右，进入III换管程空间，与来自一吸塔出口含SO2的工艺烟气换热，降至240℃后进入第一省煤器与余热锅炉给水进行换热，再继续降温至165℃后进入第一吸收塔进SO3吸收，以上的工艺为SO2气体的第一次转化。
完成了第一次转化和吸收的含SO3的工艺烟气，进入转化器四段触媒层继续进行转化，但需要依次进入III换、II换的管程空间进行换热并升温至430℃进入转化器第四段触媒层进行第二次转化，至此，SO2的最终转化率可达到99.8%。
(完整版)硫磺制酸操作规程
保靖县宇宏化工公司硫酸制酸操作规程宇宏化工公司硫磺制酸生产工艺流程说明宇宏公司6万吨硫磺制酸工程年产量98%酸6万吨，按年工作日333天计算日需硫磺60吨，每班需投用硫磺20吨，工作制为三班倒。
一、硫磺制酸简硫磺制酸与铁矿制酸相比工艺和设备基本一样，但有较大差别：①硫磺制酸气浓高含氧量多，产酸能力强，硫磺制酸触媒起始温度405—415℃，在相同SO2浓度下，最终转化率高；②用纯硫磺燃烧制得的炉气不含矿尘杂物，所以设备及制酸的流程比较简单，操作简便效率高。
二、本公司硫磺制酸生产工艺流程简介工艺流程：为“3+2”二转二吸流程。
①固体硫磺通过蒸气盘管加热至130—150℃熔融后，溢流至澄清槽，沉淀杂质后溢流至精硫槽《熔硫工序》→②〈焚硫工序〉精硫槽的液硫通过磺泵打入焚硫炉，液硫通过磺枪喷嘴的雾化与干燥塔过来的空气混合燃烧生成800—1000℃左右的SO2浓度为8—10.5%的炉气。
③SO2炉气经过余热锅炉的降温冷却至420℃左右进入转化器。
锅炉产生和饱和蒸气（170℃）用于熔硫化磺。
锅炉进口与出口有一连接旁路，用来调节进转化器的炉气温度。
④炉气进入转化器一段，经一段转化温度升至580—590℃，经过第Ⅰ换热器使炉气温度降至460—475℃，进入转化二段进行反应反应后的气体进入第Ⅱ换热器换热后进入转化三段，经过反应后的SO3气体经第Ⅲ换热器换热后进入一吸塔〈一次转化一次吸收〉。
⑤吸收后的炉气经过第Ⅲ换热器和第Ⅰ换热器转化四段，反应后的气体通过四段与五段之间的内换热器进入转化五段进行反应，反应后的气体通过第V换热器进入二吸塔，吸收后的尾气通过2吸塔丝网除雾器除雾后经烟囱放空。
（2转2吸）三、硫酸及硫磺的物理化学性质硫酸是一种无色、无臭、透明的油状液体是主要的化工原料，是“工业之母”。
硫酸是SO3与H2O的化合物。
硫酸的分子量为98。
浓硫酸具有强酸性强腐蚀性的强脱水性，98.3%的硫酸比重约为1.84g/cm3。
年产30万吨硫磺制硫酸工艺设计
年产30万吨硫磺制硫酸工艺设计第一章综述1.1物质的性质1.1.1硫磺的性质硫磺一般呈块状或粉末状，浅黄色，带杂质者为灰绿色。
条痕黄白色，脂肪光泽，晶体透明或半透明。
硬度1.2，不完全解离，性脆。
硫磺的比重2.05-2.09。
摩擦生负电，易溶（180℃），燃烧时生淡蓝色火焰，并放出SO2气体。
硫磺外观为淡黄色脆性结晶或粉末，有特殊臭味。
分子量为32.06，蒸汽压是0.13KPa，闪点为207℃，熔点为119℃，沸点为444.6℃，相对密度为2.0。
硫磺不溶于水，微溶于乙醇、醚，易溶于二硫化碳。
作为易燃固体，硫磺主要用于制造染料、农药、火柴、橡胶、人造丝等。
1.1.2稀硫酸化学性质（1）可与多数金属（比铜活泼）氧化物反应，生成相应的硫酸盐和水；（2）可与所含酸根离子对应酸酸性比硫酸根离子弱的盐反应，生成相应的硫酸盐和弱酸；（3）可与碱反应生成相应的硫酸盐和水；（4）可与氢前金属在一定条件下反应，生成相应的硫酸盐和氢气；（5）加热条件下可催化蛋白质、二糖和多糖的水解。
（6）强电解质,在水中发生电离H2SO4=2H+ + SO41.1.3浓硫酸的性质脱水性⑴就硫酸而言，脱水性是浓硫酸的性质，而非稀硫酸的性质，即浓硫酸有脱水性且脱水性很强。
⑵脱水性是浓硫酸的化学特性，物质被浓硫酸脱水的过程是化学变化的过程，反应时，浓硫酸按水分子中氢氧原子数的比（2∶1）夺取被脱水物中的氢原子和氧原子。
⑶可被浓硫酸脱水的物质一般为含氢、氧元素的有机物，其中蔗糖、木屑、纸屑和棉花等物质中的有机物，被脱水后生成了黑色的炭（炭化）。
浓硫酸如C12H22O11=12C + 11H2O(4)黑面包反应在200mL烧杯中放入20g蔗糖，加入几滴水，搅拌均匀。
然后再加入15mL质量分数为98%的浓硫酸，迅速搅拌。
观察实验现象，可以看到蔗糖逐渐变黑，体积膨胀，形成疏松多孔的海绵状的炭。
强氧化性⑴跟金属反应①常温下，浓硫酸能使铁、铝等金属钝化；②加热时，浓硫酸可以与除金、铂之外的所有金属反应，生成高价金属硫酸盐，本身一般被还原成SO2Cu + 2H2SO4(浓) =加热)=CuSO4+ SO2↑+ 2H2O2Fe + 6H2SO4(浓) = Fe2(SO4)3+ 3SO2↑ + 6H2O在上述反应中，硫酸表现出了强氧化性和酸性。

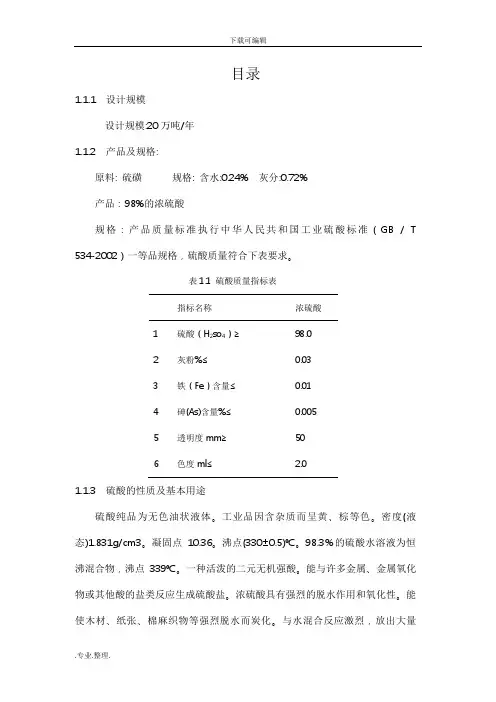

年产20万吨硫磺制酸工艺的设计说明
目录1.1.1设计规模设计规模:20万吨/年1.1.2 产品及规格:原料: 硫磺规格: 含水:0.24% 灰分:0.72%产品：98%的浓硫酸规格：产品质量标准执行中华人民共和国工业硫酸标准（GB / T 534-2002）一等品规格，硫酸质量符合下表要求。
表1.1 硫酸质量指标表指标名称浓硫酸1 硫酸（H2so4）≥98.02 灰粉%≤0.033 铁（Fe）含量≤0.014 砷(As)含量%≤0.0055 透明度mm≥506 色度ml≤ 2.01.1.3 硫酸的性质及基本用途硫酸纯品为无色油状液体。
工业品因含杂质而呈黄、棕等色。
密度(液态)1.831g/cm3。
凝固点10.36。
沸点(330±0.5)℃。
98.3％的硫酸水溶液为恒沸混合物，沸点339℃。
一种活泼的二元无机强酸。
能与许多金属、金属氧化物或其他酸的盐类反应生成硫酸盐。
浓硫酸具有强烈的脱水作用和氧化性。
能使木材、纸张、棉麻织物等强烈脱水而炭化。
与水混合反应激烈，放出大量热。
用水稀释时应在不断搅拌下将硫酸缓缓注入水中，切勿将水注入酸中造成溅酸伤人。
低于76％的硫酸与金属反应放出氢气。
生产方法有接触法和硝化法。
主要用于生产磷酸，磷肥，各种硫酸盐，二氧化钛(硫酸法)，洗涤剂，染料，药物，合成纤维等。
也可用作搪瓷、金属的酸洗剂，有机合成的磺化剂和脱水剂，以及用于金属冶炼，石油精制和电子工业等。
用工业硫酸在石英设备中蒸馏提纯，或以去离子水吸收三氧化硫制成纯品，再经微孔过滤膜进行超净过滤而得半导体及硫酸。
超净高纯试剂。
是半导体工业用量最大的化学品。
一般和过氧化氢一起用于除去晶体上已完成屏蔽作用的光刻胶，或作腐蚀剂。
还可用作电子产品的清洗剂和腐蚀剂。
用纯净水吸收洁净三氧化硫气体制得蓄电池硫酸。
也可用蒸馏法、吹出法对工业硫酸提纯制得。
用作铅酸蓄电池中的电解液和电镀等。
1.1.4 我国硫酸工业的发展状况【1】我国硫磺制酸工业随着国民经济的发展得到了快速发展。
年产24.5万吨的硫磺制酸工艺设计毕业设计
毕业设计年产24.5万吨的硫磺制酸工艺设计诚信申明本人申明：本人所提交的论文《年产24.5万吨的硫磺制酸工艺设计》，论文中所引用的他人的文字，研究成果，是我查阅资料认真思考独立完成的。
论文中所引用他人的无论以何种方式发布的文字、研究结果，均在论文中加以说明。
本人签名：日期：年月日毕业设计（论文）任务书毕业设计（论文）题目：年产24.5万吨硫磺制酸吸收装置工艺设计函授站：专业：化工工艺班级：学生姓名：指导教师（含职称）：1 设计（论文）的主要任务及目标：本设计主要是三氧化硫吸收塔的设计，通过该装置的设计，使学生在熟练掌握专业知识的基础上能够将理论应运到实际生产中去，从而培养学生理论联系实际以及独立设计、创新能力。
撰写设计计算书一份；主体设备装置图1张，工艺流程图1套。
条件：年开工300天，二氧化硫的转化率为95%，吸收温度180℃，吸收率100%喷淋酸为80℃的98%的浓硫酸。
2 设计（论文）的基本要求和内容：（1）完成塔设备的主体部分的物料衡算与主要设备设计计算；（2）画出塔设备的装置图；（3）画出带控制点的工艺流程图；3 主要参考文献：[1] 谭天恩.化工原理(第二版)下册[M].北京：化学工业出版社，1998[2] 匡国柱.化工单元过程及设备课程及设计（第二版）[M].北京：化学工业出版社.2007[3] 编委会，华工工艺手册[M]，化工工业出版社[4] 张贵军.化工计算[M].北京：化学工业出版社.2008[5] 侯温顺.化工设计概论(第二版)[M].北京：化学工业出版社.2008[6] 王绍良.化工设备基础[M].北京：化学工业出版社.2008[7] 高职高专化学教材编写组编.物理化学（第二版）[M].北京：化学工业出版社.2000[8] 中国石化集团.化工工艺设计手册（上，下）.第2版.北京：化学工业出版社，1994[9] 石油化工工规划设计院.塔的工艺设计.北京：石油化学工业出版社，1977年产24.5万吨的硫磺制酸工艺摘 要本设计所给的任务是在接触法制硫酸工业中，普遍采用“两转两吸”的生产系统。
年产30万吨硫磺制硫酸工艺设计定稿（可编辑）
年产30万吨硫磺制硫酸工艺设计定稿毕业设计论文化工系题目年产30万吨硫磺制硫酸工艺设计专业 XXXX班级 XXXX姓名 XXXX学号 XXXX 指导教师 XXXX 完成日期 XXXX第一章综述11物质的性质111硫磺的性质硫磺一般呈块状或粉末状浅黄色带杂质者为灰绿色条痕黄白色脂肪光泽晶体透明或半透明硬度12不完全解离性脆硫磺的比重205-209摩擦生负电易溶180℃燃烧时生淡蓝色火焰并放出SO2气体硫磺外观为淡黄色脆性结晶或粉末有特殊臭味分子量为3206蒸汽压是013KPa闪点为207℃熔点为119℃沸点为4446℃相对密度为20硫磺不溶于水微溶于乙醇醚易溶于二硫化碳作为易燃固体硫磺主要用于制造染料农药火柴橡胶人造丝等112稀硫酸化学性质1可与多数金属比铜活泼氧化物反应生成相应的硫酸盐和水2可与所含酸根离子对应酸酸性比硫酸根离子弱的盐反应生成相应的硫酸盐和弱酸3可与碱反应生成相应的硫酸盐和水4可与氢前金属在一定条件下反应生成相应的硫酸盐和氢气5加热条件下可催化蛋白质二糖和多糖的水解6强电解质在水中发生电离H2SO42H SO4 2-113浓硫酸的性质脱水性⑴就硫酸而言脱水性是浓硫酸的性质而非稀硫酸的性质即浓硫酸有脱水性且脱水性很强⑵脱水性是浓硫酸的化学特性物质被浓硫酸脱水的过程是化学变化的过程反应时浓硫酸按水分子中氢氧原子数的比2∶1夺取被脱水物中的氢原子和氧原子⑶可被浓硫酸脱水的物质一般为含氢氧元素的有机物其中蔗糖木屑纸屑和棉花等物质中的有机物被脱水后生成了黑色的炭炭化浓硫酸如C12H22O1112C 11H2O4黑面包反应在200mL烧杯中放入20g蔗糖加入几滴水搅拌均匀然后再加入15mL质量分数为98的浓硫酸迅速搅拌观察实验现象可以看到蔗糖逐渐变黑体积膨胀形成疏松多孔的海绵状的炭强氧化性⑴跟金属反应①常温下浓硫酸能使铁铝等金属钝化②加热时浓硫酸可以与除金铂之外的所有金属反应生成高价金属硫酸盐本身一般被还原成SO2Cu 2H2SO4浓加热CuSO4 SO2↑ 2H2O2Fe 6H2SO4浓 Fe2SO43 3SO2↑ 6H2O在上述反应中硫酸表现出了强氧化性和酸性⑵跟非金属反应热的浓硫酸可将碳硫磷等非金属单质氧化到其高价态的氧化物或含氧酸本身被还原为SO2在这类反应中浓硫酸只表现出氧化性C 2H2SO4浓加热 CO2↑ 2SO2↑ 2H2OS 2H2SO4浓 3SO2↑ 2H2O2P 5H2SO4浓 2H3PO4 5SO2↑ 2H2O⑶跟其他还原性物质反应浓硫酸具有强氧化性实验室制取H2SHBrHI等还原性气体不能选用浓硫酸H2S H2SO4浓 S↓ SO2↑ 2H2O2HBr H2SO4浓 Br2↑ SO2↑ 2H2O2HI H2SO4浓 I2↑ SO2↑ 2H2O难挥发性高沸点制氯化氢硝酸等原理利用难挥发性酸制易挥发性酸如用固体氯化钠与浓硫酸反应制取氯化氢气体NaCl固H2SO4浓NaHSO4HCl↑常温2NaCl固H2SO4浓Na2SO42HCl↑加热Na2SO3H2SO4Na2SO4H2OSO2↑再如利用浓盐酸与浓硫酸可以制氯化氢气体酸性制化肥如氮肥磷肥等2NH3H2SO4NH42SO4Ca3PO422H2SO42CaSO4CaH2PO42稳定性浓硫酸亚硫酸盐反应Na2SO3H2SO4Na2SO4H2OSO2↑113稀硫酸化学性质1可与多数金属比铜活泼氧化物反应生成相应的硫酸盐和水2可与所含酸根离子对应酸酸性比硫酸根离子弱的盐反应生成相应的硫酸盐和弱酸3可与碱反应生成相应的硫酸盐和水4可与氢前金属在一定条件下反应生成相应的硫酸盐和氢气5加热条件下可催化蛋白质二糖和多糖的水解6强电解质在水中发生电离H2SO42H SO4 2-12硫酸的用途1用于肥料的生产硫酸铵俗称硫铵或肥田粉和过磷酸钙俗称过磷酸石灰或普钙这两种化肥的生产都要消耗大量的硫酸2NH3H2SO4 NH42SO4每生产一吨硫酸铵就要消耗硫酸折合成100计算760kg每生产一吨过磷酸钙就要消耗硫酸360kg2用于农药的生产许多农药都要以硫酸为原料如硫酸铜硫酸锌可作植物的杀菌剂硫酸铊可作杀鼠剂硫酸亚铁硫酸铜可作除莠剂最普通的杀虫剂如1059乳剂45和1605乳剂45的生产都需用硫酸前者每生产1t需消耗20发烟硫酸14t后者每生产1t需消耗硫酸36kg为大家所熟悉的滴滴涕每生产1t需要20发烟硫酸12t3用于冶金工业和金属加工在冶金工业部门特别是有色金属的生产过程需要使用硫酸4用于石油工业汽油润滑油等石油产品的生产过程中都需要浓硫酸精炼以除去其中的含硫化合物和不饱和碳氢化合物每吨原油精炼需要硫酸约24kg 每吨柴油精炼需要硫酸约31kg石油工业所使用的活性白土的制备也消耗不少硫酸5在浓缩硝酸中以浓硫酸为脱水剂氯碱工业中以浓硫酸来干燥氯气氯化氢气等无机盐工业中如冰晶石Na3AlF6硼砂Na2B4O710H2O磷酸三钠Na3PO4磷酸氢二钠Na2HPO4硫酸铅PbSO4硫酸锌硫酸铜硫酸亚铁以及其他硫酸盐的制备都要用硫酸许多无机酸如磷酸硼酸铬酸H2CrO4有时也指CrO3氢氟酸氯磺酸ClSO3H 有机酸如草酸[COOH2]醋酸CH3COOH等的制备也常需要硫酸作原料此外炼焦化学工业用硫酸来同焦炉气中的氨起作用副产硫酸铵电镀业制革业颜料工业橡胶工业造纸工业油漆工业有机溶剂的制备工业炸药和铅蓄电池制造业等等都消耗相当数量的硫酸6用于化学纤维的生产为人民所熟悉的粘胶丝它需要使用硫酸硫酸锌硫酸钠的混合液作为粘胶抽丝的凝固浴每生产1t粘胶纤维需要消耗硫酸12t15t 每生产1t维尼龙短纤维就要消耗98硫酸230kg每生产1t卡普纶单体需要用16t20发烟硫酸此外在尼龙醋酸纤维聚丙烯腈纤维等化学纤维生产中也使用相当数量的硫酸7用于化学纤维以外的高分子化合物生产塑料等高分子化合物在国民经济中越来越占有重要的地位每生产1t环氧树脂需用硫酸268t号称塑料王的聚四氟乙烯每生产1t需用硫酸132t有机硅树胶硅油丁苯橡胶及丁腈橡胶等的生产也都要使用硫酸8用于染料工业几乎没有一种染料或其中间体的制备不需使用硫酸偶氮染料中间体的制备需要进行磺化反应苯胺染料中间体的制备需要进行硝化反应两者都需使用大量浓硫酸或发烟硫酸所以有些染料厂就设有硫酸车间以配合需要9用于日用品的生产生产合成洗涤剂需要用发烟硫酸和浓硫酸塑料的增塑剂如苯二甲酸酐和苯二甲酸酯赛璐珞制品所需的原料硝化棉都需要硫酸来制备玻璃纸羊皮纸的制造也需要使用硫酸此外纺织印染工业搪瓷工业小五金工业肥皂工业人造香料工业等生产部门也都需要使用硫酸10用于制药工业磺胺药物的制备过程中的磺化反应强力杀菌剂呋喃西林的制备过程中的硝化反应都需用硫酸此外许多抗生素的制备常用药物如阿斯匹林咖啡因维生素B2B12及维生素C某些激素异烟肼红汞糖精等的制备无不需用硫酸11与原子能工业及火箭技术的关系原子反应堆用的核燃料的生产反应堆用的钛铝等合金材料的制备以及用于制造火箭超声速喷气飞机和人造卫星的材料的钛合金都和硫酸有直接或间接的关系从硼砂制备硼烷的过程需要多量硫酸硼烷的衍生物是最重要的一种高能燃料硼烷又用做制备硼氢化铀用来分离铀235的一种原料由此可见硫酸与国防工业和尖端科学技术都有着密切的关系13硫酸生产的工艺比较目前硫酸生产的主要方法有硫磺制酸硫铁矿制酸冶炼烟气制酸及其他制酸四种生产方法下面对硫磺制酸和硫铁矿制酸两种制酸方法进行工艺比较突出硫磺制硫酸的工艺和理性131 硫磺与硫铁矿的工艺比较采用矿石制酸工艺若装置生产能力为年产15万t硫酸矿石经提取矿中有效成分硫元素后产出的大量矿渣部分处理到钢铁厂作为炼铁原料大部分作为水泥厂生产中的添加料以调整水泥原料成分增加水泥强度矿石制酸工艺存在的最大问题是对环境污染大大量的污水粉尘及矿渣严重影响着周围环境另外操作环境恶劣操作强度高同时能耗也高环保费用无法承受而在人们对环境质量要求越来越高政府对环境整治决心越来越大的现状下上硫厂的硫酸生产到了非采取行动不可的时候了是保留原生产工艺矿石制酸而加大环保治理投入还是选择从工艺流程上改进措施从根本上解决问题经过认真深入的分析研究最终上硫厂选择了工艺改进的方案由矿石制酸改为硫磺制酸工艺即以液体硫磺为原料来生产硫酸从根本上解决了矿石制酸生产时产出的大量污水粉尘矿渣对环境的污染问题使上硫厂从沉重的环保困境中得以解脱使生产经营步入良性循环硫磺制酸与矿石制酸工艺比较1减少工序消除污染源硫磺制酸工艺少了粉碎水洗净化两道复杂的工序同时也消除了大量污染源粉尘污水矿渣2能源消耗下降1 工艺过程改进后动力设备投用量大幅减少动力消耗明显下降矿石制酸电耗为110 kWht 硫磺制酸为70 kWht 下降了36 深井水用量从100 万 ta 下降到20万 ta2 硫磺制酸工艺能源利用更加合理硫磺炉出口的1000℃温度的二氧化硫气体经中压锅炉过热器省煤器充分利用热量后二氧化硫气体降温至420℃进入转化器3 生产场地缩小为企业提供了发展空间由于工艺过程改进后工艺路线大幅缩短生产用地大幅缩小现生产装置占地仅不到原装置的十分之一且节省了大量矿料和矿渣堆场这对企业的发展和充分利用土地资源极为重要4 工艺改造前后的效果表 1-1 矿石工艺与硫磺工艺比较悬浮物吨年砷吨年氟吨年污水量万吨年排污费万元年矿石工艺670 101 12 430 87硫磺工艺116 0 0 168 27 综上所述硫磺制酸工艺相对矿石制酸工艺有许多的改进之处它是一条清洁生产的工艺更节能环保只有这样的生产工艺才能使化工企业生存和发展得更好走好可持续发展之路利国利民132冶炼烟气冶炼烟气制酸前冶炼烟气收尘需用收尘用的电除尘器电除尘器内部结构较复杂体积较大需要较高的能耗且需定期的维护保养增加了设备费用表1-2各种制酸方法消耗定额的比较消耗定额硫磺法硫铁矿法冶炼烟气法硫磺S995tt 0333硫铁矿含硫35tt 0957电kw h t-1 5506 9396 12612综上所述硫铁矿制酸生产工艺复杂管理要求高操作环境差及需要处理大量的固体和液体废物此工艺存在一定的局限性因此本设计采用硫磺制硫酸第二章硫磺制硫酸的工艺流程与操作指标21 原料及反应原理211原料硫磺制硫酸的主要原料为硫磺氧气其主要原料及规格见表2-1表2-1硫磺的成分及其含量含S ≥985含灰分≤04酸度以H2SO4 ≤003含As ≤005含有机物≤080含水分≤100机械杂质无表2-2 空气成分氮气079氧气021212 反应原理将硫磺经熔融焚烧产生二氧化硫气体经废热锅炉过滤器再通入空气氧化转化成三氧化硫再经冷却酸吸收制得成品硫酸其反应方程式如下 SO2SO2Q2SO2O22SO3QSO3H2OH2SO4Q22 工艺流程1鼓风机 2透平 3干燥塔 4最终吸收塔 5 硫酸循环槽 6烟囱 7中间吸收塔8发烟硫酸吸收塔 9发烟硫酸泵槽 10 SO3蒸发器 11冷却器 12发烟硫酸循环罐13发烟硫酸循环罐 14液态SO3 储罐 15皮带机 16熔硫槽 17熔硫储槽18过滤器19液硫储槽 20焚硫炉 21废热锅炉 22汽包 23过热器 24转化器 25热换热器 26冷换热器27最终省煤器 28中间省煤器 29硫酸储罐 30发烟硫酸储罐31发烟硫酸储罐221熔硫过滤及液硫储存工序1 流程描述原料固体硫磺通过带有称重设施的皮带机送至熔硫槽在皮带机上将石灰加入固体硫磺中中和硫磺中可能存在的酸性物质液体硫磺从熔硫槽流至带液下泵的储槽然后被送去过滤过滤在一个有预涂层的过滤器中进行经过滤后的液硫自流至熔硫储槽主要控制点过滤过程中熔硫储槽的液位由两个液位开关控制a 高高液位开关停硫磺皮带机b 高液位开关开硫磺皮带机3 工艺特点a ω灰分03的硫磺通过液硫过滤器滤能够使ω灰分0006灰分这样就省掉了热气体滤器并且过滤效果更好延长了催化剂的更换期b 熔硫槽加热盘管可以每组单独取出修理不影响正常生产c 过滤器设有液压抽芯和振动除渣装置作方便d 熔硫槽和带液下泵的熔硫储槽设有混凝顶并且在设备和管线上方开口处装有可移动的钢顶盖环境清洁安全可靠222焚硫转化及吸收工序2221 流程描述硫酸生产采用32两转两吸工艺流程液硫通过硫磺泵送至磺枪喷入焚硫炉喷硫量由变频电机调节雾化后的硫磺与经ωH2SO4985 硫酸干燥的空气反应生成ωSO2115 的气体SO2 气体经过废热锅炉后进入转化器一段转化后的气体经过蒸汽过热器后进入二段转化出二段的气体经过热换热器后进入三段转化出三段的气体经过冷换热器和中间省煤器后去发烟硫酸吸收塔吸收后的贫气再进入中间吸收塔继续吸收出中间吸收塔的气体一部分经过冷换热器和热换热器后进入四段转化四段出口气体与从中间吸收塔来的另一部分冷气体混合后进入五段转化五段出口气体经过最终省煤器后进入最终吸收塔干燥塔中间吸收塔和最终吸收塔公用一个循环槽2222主要控制点焚硫转化吸收工序主要的联锁控制有a 风机停车→焚硫炉进料泵停→注入循环酸罐的稀释水阀关闭b 锅炉汽包液位太低干吸塔流量太小仪表风压力太低透平和风机的安全条件不满足→风机停车装置开车时焚硫炉设置了燃料气升温系统这部分设置了以下联锁a 风机停车燃料气阀门关闭b 焚硫炉内无火焰燃料气阀门关闭2223 工艺特点a焚硫炉装有两个高压雾化喷嘴根据生产负荷选择投用一个或两个从而保证雾化效果b焚硫炉设置了煤气燃烧器操作简单燃烧完全c焚硫炉出口气体ψSO2控制在 115如此高的SO2含量降低了生产吨酸所耗的气体量减小了设备尺寸和投资从而最大程度地降低了生产成本 d为了缩短系统升温时间废热锅炉出口至转化器的第四催化剂床层设置了一条副线使第四五催化剂床层和第一二三催化剂床层能同时升温e 采用火管锅炉入口设有刚玉保护套管和耐火浇料防冲刷层f第一催化剂床层位于转化器的底部有利于催化剂的筛分其它四层的布置既考虑管道布置的经济性又要使隔板的温差降至最小g采用了四种型号催化剂分别是LP110LP120Cs110和Cs120型第一层加入部分低温催化剂Cs120第五层全部使用低温催化剂Cs110这样在390℃的低温下也具有良好的反应活性h 中间吸收塔和最终吸收塔内装有 ES型除雾器干燥塔内装有双层丝网除沫器干吸塔均采用SX槽式合金钢分酸器i 干燥塔中间吸收塔最终吸收塔公用一个酸循环槽这样简化了管道和设备安装且使开车和正常操作更加容易公用的酸循环槽中间有分隔板将槽分成最终吸收塔进料和另外两塔进料两部分分隔板上部有一个开口是两部分气相连通口下部有一个开口使最终吸收塔一侧到另外两塔一侧保持连续流动状态j 采用Alfa Laval板式酸冷却器Lewis液下泵k自控方案合理先进可靠DCS是引进Bialy公司的技术重要位置靠联锁控制转化系统催化剂床层温度通过遥控阀在DCS室控制循环酸罐液位汽包液位均采用自调l 充分利用系统的高中温废热生产382MPa和784MPa饱和蒸汽不仅能满足本装置蒸汽透平加热器以及保温伴热使用还可外供2224 转化工序热能利用流程本设计的热能利用流程与一般硫磺制酸装置相同出焚硫炉的高温炉气人废热锅炉产生39 MPa蒸汽发电出废热锅炉的SO2入转化器一段进行反应各转化段的反应热用于熔硫或提高废热锅炉的给水温度并尽量使系统多产蒸汽除用于发电及熔硫的蒸汽外尚有少量低压蒸汽供附近厂外用户使用其转化工序的热利用流程如图2 所示图2-2 转化工序热利用流程23工艺设计采用快速熔硫液硫精制液硫焚烧和32两转两吸工艺用次中压锅炉2台低压锅炉1台和省煤器2台回收焚硫与转化系统的高中温位热能生产25MPa10MPa 的次中压和低压蒸汽经减压后供公司内部的MAP和NPK装置生产使用设备选型既要节省投资又要运行稳定可靠经过全面论证一吸塔除雾器ES210型柱状纤维除雾器和转化催化剂LP-110和LP-120型钒催化剂选用美国孟山都环境化学公司生产的产品操作自动控制采用美国FOXBORO公司生产的集散控制系统DCS 一次仪表全部进口24工艺指标1 熔硫蒸气压力 05MPa06MPa2 保温蒸气压力 035MPa045MPa3 液硫温度 135℃145℃4 过滤器操作压力 075Mpa 压差 03Mpa5 液硫酸度≤20ppm6 液硫灰份≤30ppm7 各槽液硫液位 60-8025不正常现象及处理方法表2-3 不正常现象及处理方法现象原因处理方法干燥率低喷酸不均2淋酸浓度低3进气水量高4上塔酸量小1检查酸泵2提酸浓3分酸槽4增加上塔量吸收率低1淋洒酸量不够2进塔气温高3酸温酸浓高4气速过快或过低有短路现象1检查酸泵及分酸槽2加大淋洒量3加大冷却水量增加串酸量4降低气速停车检查酸泵不上酸或量小1管道有堵塞2泵体故障1设法疏通管道或找钳工处理2酸泵振动大泵轴套间隙或叶轮腐蚀找钳工更换备用泵循环酸和成品酸的浓度偏差很大1循环酸浓不稳忽高忽低2酸浓度计失灵3分析误差1稳定操作2联系仪表工处理3重新分析产酸量降低现象1漏酸2流量计失灵3系统阻力增大4吸收率降低1查明漏点堵漏2联系仪表工处理3视情况停车处理4查明原因处理酸浓低 1加水量大2分析误差1停止或调整加水量2重新分析酸温过高1循环冷却水泵跳闸2冷却风扁坏3热换器换热面积不够4系统负荷过大1查明原应因后处理2停车修复3增加换热面积4适当降低负荷尾气冒大烟1酸浓过高或过低2吸收塔上酸量不足3 酸温过高4 塔内气体走短路5 酸泵跳闸1调节浓度在控制范围2查明原因后处理3降低酸温4查明原因后停车处理5立即起泵和停车处理酸泵电流低1酸槽液位低2酸泵叶轮腐蚀严重3电器故障1提高液位2停车检修酸泵3查明原因处理酸泵电流波动有杂音 1 轴承烧坏2泵进口漏气3循环液体量太少1停车更换2查清漏点停车处理3查清漏点停车处理第三章主要设备31 主要设备311熔硫工段包括原料工段熔硫工段的主要设备有输送机熔硫槽过滤助虑槽液硫过滤机液硫贮槽精硫槽硫磺泵等主要管道为夹套管该工段的非标设备和管道均需保温熔硫槽为衬有耐酸砖的圆柱形混凝土槽设有6组双螺旋同心加热蛇管和搅拌器换热面积936搅拌器带有4叶螺旋桨叶片和6叶平板涡轮生石灰靠螺杆挤压机加入设计能力为050 h硫磺皮带机的坡度为57°设计能力为1100016000h 过滤器是预涂带压过滤器有一个带夹套的卧式外壳在壳内有分布在固定滤框上的竖直滤板过滤器用特殊的合成橡胶垫密封滤芯靠液压系统抽出设有一台往复式液压油泵滤饼靠风动装置排出壳体回收熔硫储罐是带保温的圆柱形容器配有5个翅片管式加热器在罐的四周有4个空气入口中心有一个放空口且带有蒸汽伴热以防堵塞四周入口和中心出口的高度差保证了气体的流动312焚硫转化工段焚硫转化工段的主要设备有焚硫炉热力设备废热锅炉过滤器省煤器等转化器热换热器冷换热器主要管道为烟气管道大部分管道可现场卷制或是直接购买的螺旋管该工段的焚硫炉要砌耐火砖热力设备转化器换热器和管道均需保温焚硫炉焚硫炉为卧式圆筒形内有耐火衬里设有3层竖直隔板焚硫炉一端直接废热锅炉相连另一端为空气联箱上面装有两个硫磺喷嘴焚硫炉装有开工煤气燃烧器该炉的设计功率最大值为5700KW 提供的操作弹性为51 主要包括炉前煤气集合管总阀控制进入燃烧器煤气与风的比例火焰监视系统具有自动切断煤气进料阀的功能电子打火器图3-1 焚硫炉结构省煤器两台省煤器均为立式碳钢壳体盘管为铸铁翅片管水走管程中间省煤器只有一组盘管最终省煤器则有两组盘管其中一组为锅炉给水预热盘管另一组为饱和蒸汽预热盘管饱和蒸汽预热盘管位于最终省煤器的顶部温度较高部位锅炉给水及饱和蒸汽依次流经 3组盘管其先后顺序由工艺气体的温度决定省煤器底部壳体有耐酸衬里并带一密封罐防止由于烟气冷凝而引起的腐蚀废热锅炉废热锅炉为火管型正常操作压力为38003900 KW锅炉气体旁路设有一个柱塞阀柱塞阀的阀杆处于大约345℃气流中免受热气体的损坏另外旁路柱塞阀的填料箱上接有一条仪表风管线这样便能在轴密封周围形成一个平衡的压力有效地防止了硫酸盐在轴密封上结晶保证了柱塞阀的灵活转动旁路柱塞阀前设有手动蝶阀在低负荷生产情况下如果全开旁路柱塞阀都不行则需通过调节此蝶阀来提高旁路气体的影响催化剂加热升温期间热气体需要全部走旁路时也会用手动蝶阀调节此阀的阀杆处也通有仪表风废热锅炉的出口管箱上接有一段开工用的可拆卸烟囱通过此烟囱可排放烘炉时燃料气燃烧所产生的废气废热锅炉的壳程上还接有一根从装置界区外来的高压蒸汽管线用于开工时锅炉的预热图3-2 第一废热锅炉水管废热锅炉结构图图3-3 第二废热锅炉低温过热器结构图图3-4 第三废热锅炉高温过热器结构图313干吸工段干吸工段的主要设备有干燥塔第一吸收塔槽酸冷却器硫酸泵等酸管为不锈钢管道一般需带阳极保护干燥塔和吸收塔干燥塔中间吸收塔和最终吸收塔均是立式筒形内有砖衬的结构其中的陶瓷填料由陶瓷支撑板支撑整塔竖立在水泥框架上在填料上部是合金钢循环酸分布器分布器由安装在竖直降液管上的左右排列的几条支管构成以获得理想的分布形式在填料层上部降液管的喷射点均匀排列着180厚的 50矩鞍填料干燥塔和中间吸收塔内填料层高度为2130 而最终吸收塔填料层高度为2440中间吸收塔和最终吸收塔内装有 ES型除沫器干燥塔内装有双层丝网除沫器图3-5 吸收塔结构示意图314成品工段成品工段的主要设备有硫酸贮槽输送泵主要管道为普通碳钢或不锈钢管道图3-6 转化器结构示意图表3-1转化器内钒催化剂的用量及分配比例段型号体积 m3 占总体积比例一上 108 50 6下 101 100 11二 101 180 20三a 101 100 11。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1概述 (1)1.1系统组成 (1)2技术规范 (1)2.1工艺条件 (1)2.2余热锅炉规范 (1)2.3余热锅炉受热面积和全水容积 (1)3系统说明 (2)3.1烟气流程 (2)3.2汽水流程 (2)4主要结构说明 (2)4.1火管锅炉 (2)4.2高温过热器1B (3)4.3低温过热器4A、省煤器4A/4C (4)4.4省煤器3B (5)5安全附件及阀门 (5)6锅炉控制系统 (6)6.1过热蒸汽压力控制 (6)6.2过热蒸汽温度控制 (6)6.3锅炉汽包液位控制 (6)6.4汽包紧急放水联锁 (7)6.5锅炉汽包压力控制 (7)6.6声光报警 (7)7公用工程条件 (7)7.1工业冷却水用量 (7)7.2电源 (7)8锅炉型号编制说明 (8)9锅炉的水质要求 (8)10排放和清理要求 (8)11设计和制造标准规范 (8)12检验和试验 (9)1概述本套余热锅炉适用于80万吨/年硫磺制酸系统。
回收制酸系统热量生产中压过热蒸汽（3.82MPa、450℃），供汽轮发电机组发电。
1.1系统组成1.1.1火管锅炉，设在焚硫炉出口；1.1.2高温过热器1B，设在转化器一段出口；1.1.3省煤器3B，设在转化器三段出口；1.1.4低温过热器4A、省煤器4A/4C，设在转化器四段出口；2技术规范2.1工艺条件表1 余热锅炉工艺条件表2.2余热锅炉规范表2 余热锅炉规范2.3余热锅炉受热面积和全水容积表3 余热锅炉受热面积和全水容积3系统说明3.1烟气流程来自焚硫炉出口烟道的1056℃左右高温烟气进入火管锅炉的进口烟箱，由进口烟箱分流，通过锅壳的烟管，冷却到385℃，再经焚硫炉的高温烟气混合到420℃进入转化一段；转化一段出口的烟气经高温过热器1B从617℃左右冷却到445℃后进转化器二段；转化三段出口的烟气通过热交换器冷却到280℃，再经省煤器3B冷却到170℃引出；转化四段出口的烟气依次通过低温过热器4A、省煤器4A/4C从430℃冷却到140℃进一吸塔。
3.2汽水流程脱盐水经除氧器除氧加热后到108℃后经锅炉给水泵分别送入省煤器4A、3B、4C，加热到245℃左右进入锅炉汽包。
汽包产生的饱和蒸汽依次通过低温过热器4A、喷水减温器A、高温过热器1B低温段、喷水减温器B、高温过热器1B高温段，加热到450℃后送出界区。
本系统最终产生3.82MPa（G）、450℃的中压过热蒸汽。
4主要结构说明4.1火管锅炉火管锅炉为卧式并联双锅筒自然循环锅炉，露天布置。
由公用汽包、锅壳、进出口烟箱和锅炉范围内管系等部件组成。
烟管固定在锅壳两端的管板上。
烟气由进口烟箱分流，纵向通过烟管，在出口烟箱内汇流引出。
为避免高温烟气直接冲刷锅壳的前管板，在前管板表面浇筑耐高温的耐火保护层，并在每根烟管进口处安装了锆质耐高温保护套管。
进口烟箱上设有人孔，可以在计划停车期间，入内检查保护层及保护套管的完好程度。
出口烟箱底部设有排酸口。
整台锅炉由八个鞍式支座支承，其中两个锅壳下面分别安置两个，前、后烟箱下分别安置两个。
汽包下的锅壳前部支座为固定支座，其余为滑动支座，在支座与土建基础之间垫2层10mm的06Cr19Ni10钢板，使锅炉在运行时均能按设计预定方向自由膨胀。
上升管兼作汽包在锅壳上方的支撑结构，使汽包与锅壳连成一体。
下降管最低点设有排污口，按操作规程定期排污，保证水循环回路畅通。
在汽包内设有旋风分离器和孔板两道汽水分离装置。
此外，汽包上还设有安全阀、水位计、压力表、加药管和连续排污管等接管口。
锅炉主要尺寸：锅炉外形尺寸(长×宽×高) 17660×10400×6700 mm汽包尺寸Φ2080×40锅壳尺寸Φ2800×50烟管尺寸Φ60×5烟气进口直径(砌砖净径) Φ3200 mm烟气出口直径Φ2618 mm受压元件在制造厂内完成最大程度的组装，现场安装工作量大幅度减少，是火管锅炉无可比拟的优越性之一。
本台锅炉除了进出口烟箱和管系外，其他所有受压部件都分别整体出厂。
4.2高温过热器1B高温过热器1B为全不锈钢制立式矩形箱体结构，露天布置。
高温过热器1B由进出口集箱和带螺旋翅片的蛇形管组成，蛇形管的直段带翅片，弯头部分是光管，直段翅片管位于箱体通道箱内，进出口集箱位于头箱外面，弯头则位于两端的弯头箱内，以方便检修。
来自转化器一段出口的烟气从下方进入，自下而上依次冲刷水平布置的高温过热器1B的管束，然后由上方出口引出去转化器二段。
高温过热器1B分高温段及低温段，根据本厂的制造经验和现场实际使用效果，低温段进出口集箱及蛇形管均采用GB5310/12Cr1MoVG，高温段进出口集箱及蛇形管均采用GB13296/0Cr18Ni10Ti，外壳采用06Cr19Ni10，螺旋片均采用06Cr19Ni10。
外形尺寸(长×宽×高) 5845×4960×8250mm烟气进口尺寸Φ2642×12 mm烟气出口尺寸Φ2642×12 mm高温过热器1B主体分高、低温段两个部分出厂，上接管、下接管及箱体分别整体出厂。
高温过热器1B的高、低温段之间设有喷水减温器，以调节出口蒸汽温度不超过额定值。
高温过热器1B出口的集汽集箱上按规定装有安全阀，压力表，放空管等。
4.3低温过热器4A、省煤器4A/4C低温过热器4A、省煤器4C、省煤器4A自上而下组成一个整体，露天布置，用来冷却转化器四段过来的烟气。
低温过热器4A由进出口集箱和带螺旋翅片的蛇形管组成，蛇形管的直段带翅片，弯头部分是光管，直段翅片管位于箱体通道箱内，进出口集箱位于头箱外面，弯头则置于两端的弯头箱内，以方便检修。
省煤器4A采用热管翅片管，省煤器4C采用普通翅片管。
省煤器4A/4C 为立式矩形箱体结构，由进出口集箱和带螺旋翅片的蛇形管组成，蛇形管的直段带翅片，弯头部分是光管，直段翅片管位于箱体通道箱内，进出口集箱位于弯头箱外面，一侧弯头位于弯头箱内，另一侧弯头则位于膨胀板外，以方便检修。
来自转化器四段出口的烟气由上部进入箱体，横向冲刷受热面后由下部出口引出，进入一吸塔。
低温过热器4A蛇形管基管采用GB5310/20G，进出口集箱采用GB3087/20，螺旋片采用Q235-A，外壳则采用Q345-A。
省煤器4A/4C进出口集箱采用GB5310/20G，翅片管、热管基管采用GB5310/20G，热管外管采用GB5310/20G，螺旋片采用Q235-A，外壳采用Q235-A。
外形尺寸(长×宽×高) 6045×6845×12290 mm烟气进口尺寸Φ2642×12 mm烟气出口尺寸Φ2235×10 mm在低温过热器4A与高温过热器1B之间设有喷水减温器，以调节出口蒸汽温度不超过额定值。
低温过热器4A主体整体出厂，省煤器4A/4C主体分上下两段出厂，上接管、下箱体、出口接管分别整体出厂。
4.4省煤器3B省煤器3B主体分上、下段。
上段为高温段，采用普通翅片管，下段为低温段，采用热管翅片管。
省煤器3B为立式矩形箱体结构，由进出口集箱和带螺旋翅片的蛇形管组成，蛇形管的直段带翅片，弯头部分是光管，直段翅片管位于箱体通道箱内，进出口集箱位于弯头箱外面，一侧弯头位于弯头箱内，另一侧弯头则位于膨胀板外，以方便检修。
来自转化器三段的烟气经热交换器后由上部进入箱体，横向冲刷受热面后由省煤器3B下部出口引出。
省煤器3B进出口集箱采用GB5310/20G，翅片管、热管基管采用GB5310/20G，热管外管采用GB5310/20G，螺旋片采用Q235-A，外壳采用Q235-A。
外形尺寸(长×宽×高) 6585×6905×7500 mm烟气进口尺寸Φ2438×10 mm烟气出口尺寸Φ2235×10 mm省煤器3B主体分上下两段出厂，上接管、出口接管、下箱体分别整体出厂。
5安全附件及阀门锅炉安全附件包括（详见50CG208-3-0阀门、仪表及附件图）：（1）汽包上的二只安全阀，高温过热器出口集汽集箱上一只安全阀；（2）汽包上两只就地压力表和一个压力变送接口；高温过热器出口集汽集箱上一只压力表和一个压力变送接口；（3）两只就地水位计其中一只为单色，另一只为双色；（4）两只水位平衡容器，供汽包液位自控和讯号远传用；（5）在汽包的最低安全水位和正常水位之间设有紧急放水管，一旦发生满水能及时放水。
锅炉配置设计时，紧急放水阀采用电动或气动阀门，在操作室进行自动或手动操作。
6锅炉控制系统建议在进行锅炉配置设计时应该设有下列三条控制回路：两个联锁系统和一些必要的声光报警装置。
6.1过热蒸汽压力控制过热蒸汽压力通过蒸汽管线上的调节阀进行调节，当送出的主蒸汽压力降低时，调节阀关小；当主蒸汽压力升高时，调节阀开大；但在开停车时要依靠放空阀来控制压力。
表4 过热蒸汽压力控制范围表6.2过热蒸汽温度控制过热蒸汽的温度靠安装在高温过热器进口处的喷水调节阀调节，当汽温降低时，调节阀关小；当汽温升高时，调节阀开大；但在开停车时要依靠旁路阀来控制温度。
表5 过热蒸汽温度控制范围表6.3锅炉汽包液位控制本回路是由汽包液位、过热蒸汽流量、给水流量组成的三冲量调节系统、维持汽包正常水位。
当汽包液位超出正常液位±60mm，锅炉需报警，当汽包液位低于正常液位-60mm，锅炉需低低报警，同时联锁系统启动。
表6 锅炉汽包液位控制范围表6.4汽包紧急放水联锁当汽包发生满水事故，即汽包水位超过正常水位＋75mm，通过汽包液位信号，紧急放水阀（配电动或气动时）将会自动打开，反之自动关闭。
6.5锅炉汽包压力控制当汽包发生超压时，接到远程控制室的压力取样装置需报警，联锁装置需减少锅炉前面焚烧炉燃料的给量，如继续超压，安全阀会起跳。
在汽包上第一台安全阀起跳前，需停止焚烧炉燃料的给量。
表7 汽包压力控制范围表6.6声光报警锅炉应配有以下声光报警装置：（1）给水压力低；（2）过热蒸汽压力高(低)；（3）过热蒸汽温度高(低)；（4）汽包水位高(低)。
7公用工程条件7.1工业冷却水用量取样冷却器 4 t/h7.2电源汽包液位计4×150W 220 V 50 HZ8锅炉型号编制说明锅炉型号QF－123.0－3.82/450型号意义QF－123.0－3.82/450过热蒸汽温度℃过热蒸汽压力MPa锅炉设计蒸发量t/h废热烟气9锅炉的水质要求锅炉给水应经过除盐和除氧处理，并遵循GB12145《火力发电机组及蒸汽动力设备水汽质量》。
10排放和清理要求本台锅炉有如下排放口和清理口：（1）汽包上有1个连续排污口；（2）每只锅壳底部有3个定期排污口；（3）每根下降管最低点有1个清理口；（4）出口烟箱底部有1个放酸口，应定期检查，防止酸液积聚腐蚀设备。
