发电机励磁的调差试验如何做
励磁系统中发电机调差系数试验及分析
Ｋｅ ｗｏ ｄｓ ｆｅ ｄ ｅ ｔ； ｅ ｅ ａ ｏ ｒ ａ ｔｖ ｐ ｗ ｅ ｃ ｍ ｐ ｎ ａ ｉｎ ｏ ｆｉｉｎｔ ｃ ｏ ｅ ａ ｉｎ ｆ ｅ ｃ ｉ ｅ ｏ ｒ ｙ ｒ ： ｉｌ ｔ ｓ ｇ ｎ ｒ ｔ ｒ； ｅ ｃ ｉｅ ｏ ｒ ｏ ｅ ｓ ｔｏ ｃ ｅ ｆｃｅ ， ｏ ｐ ｒ ｔｏ ｏ ｒ ａ ｔｖ ｐ ｗｅ ｃ ｍ ｐ ｎｓ ｔｏ ｏ ｆｉｉｎｔ ｏ ｅ ａ ｉ ｎ ｃ ｅ ｆｃｅ
一
１ 励 磁 系 统 中 调 差 系 数 基 本 原 理
１ １ 附 加 调 差 系 数 ．
个 变 压器 压降 ， 以用下式 计算 ： 可
，
Ｐ Ｒ ＋ Ｑ
△ 一—— ｕ
■～
所 谓 附加调 差 系数 ， 即在ＡＶＲ量 测 回路 引入
一
式 中 Ｐ． Ｑ ， 均 以发 电 机 视 在 容 量 为 基 值 ；
Ｕ Ｕ 。
无功 电流 能够稳 定分 配 ， 要 一定 的正调 差 。 代 需 现 励磁 控制 系统稳 态增 益很 大 ， 自然调 差率 很小 ， 等
于 或近似 于无 差调 节 ， 了获 得正调 差 特征 ， 为 附加 调 差系数 应 为正 。 对 于在 高 压侧 并 联 的发 电机 变 压器 组 ， 由于
足 ． Ｘ 为 折 算 到 发 电机 容 量 的变 压 器 电 阻 、 ， 短
与无 功 电流 成 比例 的 电压 ， 机 端 电压 随无 功 使
对 于机 端 直接 并 联 运行 的发 电 机组 ， 了使 为
变化 而改 变 。
路 电抗 标么 值 。
在发 电机额 定工 况 时有 ：
△ｕ 一
相 对 准 确 的发 电机 调 差 率 、 列 点 的 调 差 率 ， 进 行 了各 台 机 组 之 间调 差 配 合 试 验 ， 证 了 测 得 的 各 台机 组 调 并 并 验

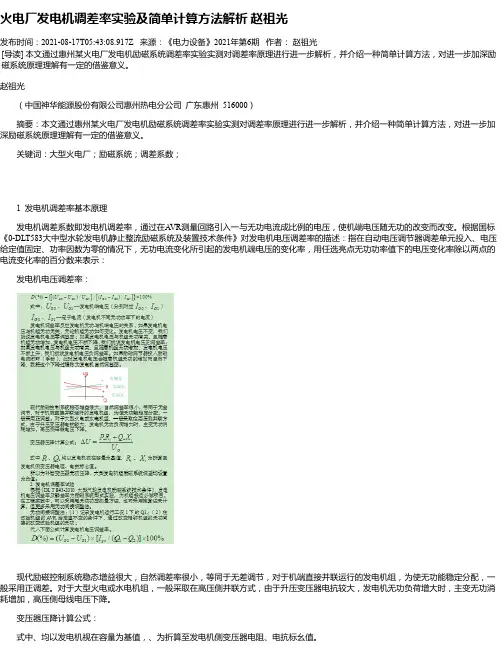

火电厂发电机调差率实验及简单计算方法解析赵祖光
火电厂发电机调差率实验及简单计算方法解析赵祖光发布时间：2021-08-17T05:43:08.917Z 来源：《电力设备》2021年第6期作者：赵祖光[导读] 本文通过惠州某火电厂发电机励磁系统调差率实验实测对调差率原理进行进一步解析，并介绍一种简单计算方法，对进一步加深励磁系统原理理解有一定的借鉴意义。
赵祖光（中国神华能源股份有限公司惠州热电分公司广东惠州 516000）摘要：本文通过惠州某火电厂发电机励磁系统调差率实验实测对调差率原理进行进一步解析，并介绍一种简单计算方法，对进一步加深励磁系统原理理解有一定的借鉴意义。
关键词：大型火电厂；励磁系统；调差系数；1 发电机调差率基本原理发电机调差系数即发电机调差率，通过在A VR测量回路引入一与无功电流成比例的电压，使机端电压随无功的改变而改变。
根据国标《0-DLT583大中型水轮发电机静止整流励磁系统及装置技术条件》对发电机电压调差率的描述：指在自动电压调节器调差单元投入、电压给定值固定、功率因数为零的情况下，无功电流变化所引起的发电机端电压的变化率，用任选亮点无功功率值下的电压变化率除以两点的电流变化率的百分数来表示：发电机电压调差率：现代励磁控制系统稳态增益很大，自然调差率很小，等同于无差调节，对于机端直接并联运行的发电机组，为使无功能稳定分配，一般采用正调差。
对于大型火电或水电机组，一般采取在高压侧并联方式，由于升压变压器电抗较大，发电机无功负荷增大时，主变无功消耗增加，高压侧母线电压下降。
变压器压降计算公式：式中、均以发电机视在容量为基值，、为折算至发电机侧变压器电阻、电抗标幺值。
所以为补偿变压器无功压降，大型发电机组励磁系统调差均设置为负值。
2 发电机调差率试验根据《DL T 843-2010 大型汽轮发电机励磁系统技术条件》，发电机电压调差率及静差率为励磁系统型式实验，为机组投运必做项目。
在工程实践中，可以采用甩无功功率测量方法，也可采用推算法来计算，但更多采用无功间接调整法。
同步发电机励磁控制实验报告
竭诚为您提供优质文档/双击可除同步发电机励磁控制实验报告篇一：同步发电机励磁控制实验同步发电机励磁控制实验一、实验目的1．加深理解同步发电机励磁调节原理和励磁控制系统的基本任务；2．了解自并励励磁方式和它励励磁方式的特点；3．熟悉三相全控桥整流、逆变的工作波形；观察触发脉冲及其相位移动；4．了解微机励磁调节器的基本控制方式；5．了解电力系统稳定器的作用；观察强励现象及其对稳定的影响；6．了解几种常用励磁限制器的作用；7．掌握励磁调节器的基本使用方法。
二、原理与说明同步发电机的励磁系统由励磁功率单元和励磁调节器两部分组成，它们和同步发电机结合在一起就构成一个闭环反馈控制系统，称为励磁控制系统。
励磁控制系统的三大基本任务是：稳定电压，合理分配无功功率和提高电力系统稳定性。
图1励磁控制系统示意图实验用的励磁控制系统示意图如图1所示。
可供选择的励磁方式有两种：自并励和它励。
当三相全控桥的交流励磁电源取自发电机机端时，构成自并励励磁系统。
而当交流励磁电源取自380V市电时，构成它励励磁系统。
两种励磁方式的可控整流桥均是由微机自动励磁调节器控制的，触发脉冲为双脉冲，具有最大最小α角限制。
微机励磁调节器的控制方式有四种：恒uF（保持机端电压稳定）、恒IL（保持励磁电流稳定）、恒Q（保持发电机输出无功功率稳定）和恒α（保持控制角稳定）。
其中，恒α方式是一种开环控制方式，只限于它励方式下使用。
同步发电机并入电力系统之前，励磁调节装置能维持机端电压在给定水平。
当操作励磁调节器的增减磁按钮，可以升高或降低发电机电压；当发电机并网运行时，操作励磁调节器的增减磁按钮，可以增加或减少发电机的无功输出，其机端电压按调差特性曲线变化。
发电机正常运行时，三相全控桥处于整流状态，控制角α小于90°；当正常停机或事故停机时，调节器使控制角α大于90°，实现逆变灭磁。
电力系统稳定器――pss是提高电力系统动态稳定性能的经济有效方法之一，已成为励磁调节器的基本配置；励磁系统的强励，有助于提高电力系统暂态稳定性；励磁限制器是保障励磁系统安全可靠运行的重要环节，常见的励磁限制器有过励限制器、欠励限制器等。
1号发电机并网后励磁试验方案
白城发电公司1号发电机并网后励磁试验方案批准：审定：审核：编写：白城发电公司2015年5月18日一、试验目的发电机负载阶跃响应是在发电机并网运行且带负载时，在励磁调节器输入阶跃量，主要测量发电机功率的振荡及衰减，它是检查发电机低频振荡阻尼及励磁附加反馈控制效果的简捷而有效的方法。
发电机负载阶跃响应则在很大程度上决定于发电机和电力系统的特性，但励磁系统性能对其有重要影响。
二、试验条件：2.1试验需得到电力调度部门和有关方面批准。
2.2试验时励磁调节器厂家的技术人员及电科院专业人员应到达现场，确认设备符合本试验要求。
2.3本次试验有励磁调节器厂技术人员进行操作，电科院人员进行安全监护，其他人员配合2.4试验机组和励磁系统处于完好状态，调节器除PSS外，所有附加限制和保护功能投入运行。
2.5与试验机组有关的继电保护投入运行。
2.6试验人员熟悉相关试验方法和仪器，检查试验仪器工作正常。
2.7机组PSS退出运行，机组AGC、AVC退出运行。
三、试验项目及方法所有现场进行的试验项目应遵照以下国家技术标准：《DL/T 843-2010 大型汽轮发电机励磁系统技术条件》《DL/T 1166-2012 大型发电机励磁系统现场试验导则》试验包括下列项目，可根据现场实际情况进行调整：1、励磁系统TA极性检查1.1试验条件：发电机并网1.2试验内容：发电机并网后，增减励磁，调节发电机无功功率，观察发电机无功功率变化方向。
1.3试验方法：并网后缓慢增减励磁，观察发电机无功功率的变化方向，定义ECT录波图：10201（电机电压相对值）10210（电机电压相对值）10501（励磁电流相对值）10218（电机有功功率相对值）10220（电机无功功率相对值）1.4评判标准：无功功率变化方向与增磁减磁方向一致，可判断励磁系统TA 极性正确。
2、并网后调节通道切换及自动/手动控制方式切换试验2.1试验条件：发电机带负荷状态下进行2.2试验内容：在发电机带负荷运行工况下，人工操作励磁调节器和控制方式切换试验，观测记录机组机端电压和无功功率的波动。
发电机励磁系统建模及参数测试现场试验方案
发电机励磁系统建模及参数测试现场试验方案一、引言发电机励磁系统是发电机的重要组成部分，负责提供稳定的励磁电流，以产生磁场来激发旋转母线产生电能。
励磁系统的建模及参数测试是确保发电机正常运行和电能输出的重要环节。
本试验方案旨在介绍发电机励磁系统建模及参数测试的具体步骤和方法，以保证测试过程准确、可靠。
二、试验目的1.建立发电机励磁系统的电路模型，以研究和优化发电机励磁控制策略；2.获取发电机励磁系统的相关参数，包括励磁电感、励磁电阻、励磁时间常数等，以指导实际运行和维护。
三、试验步骤1.参数检查与准备工作（1）检查发电机励磁系统的相关设备，包括励磁电源、励磁控制器等，确保其正常工作；（2）准备励磁电源的额定电压及额定电流；（3）进一步了解发电机的额定容量、充电时间等相关参数。
2.励磁系统建模试验（1）根据发电机励磁系统的具体结构和控制方式，建立励磁系统的电路模型；（2）根据建模结果，优化励磁系统的控制策略，如PID控制、模糊控制等。
3.励磁系统参数测试（1）将励磁电源的电压调整至额定电压，并将电流调整至0；（2）开始记录励磁电流、时间，并持续一段时间，以计算励磁系统的励磁时间常数；（3）在给定一定励磁电流的情况下，记录励磁电源的输出电压，以计算励磁系统的励磁电阻；（4）通过改变励磁电源的输出电流，记录励磁电流和励磁电压的关系，从而计算励磁系统的电感值。
四、试验数据处理与结果分析根据试验记录的数据，进行如下数据处理与结果分析：1.使用最小二乘法拟合得到励磁时间常数；2.根据励磁时间常数计算发电机启动所需的总时间；3.根据励磁电流和励磁电压的关系确定励磁系统的电感值；4.根据励磁电流和励磁电阻的关系确定励磁系统的励磁电阻。
五、试验安全措施1.在试验过程中，严格遵守相关电气安全操作规程，确保人员安全；2.在试验现场设置明显的安全警示标志，并保证试验区域的安全通道畅通；3.使用严密可靠的电气隔离装置，以防止电击事故的发生。
励磁系统试验方案
励磁系统试验方案一、试验目的通过励磁系统试验，验证发电机励磁系统的性能和可靠性，确保其在实际运行中能够持续稳定地为发电机提供足够的励磁电流，以保证发电机的正常运行。
二、试验内容1.励磁系统参数测量：测量并记录励磁系统的电流、电压、频率等参数，包括运行和停机状态下的参数。
2.励磁系统响应试验：对发电机的励磁系统进行负载变化试验，观察励磁系统对负载变化的响应时间和稳定性，评估其调节性能。
3.励磁系统稳定性试验：对发电机的励磁系统进行稳定性试验，观察励磁系统在额定负载下的稳定性能，判断其是否能够满足发电机的运行要求。
4.励磁系统失效试验：通过人为切断励磁系统的电源，观察励磁系统失效后的发电机运行情况，评估励磁系统失效对发电机的影响并采取相应措施。
5.励磁系统过载试验：对励磁系统进行过载试验，测试其承受能力和保护措施的有效性，以确保在超过额定负荷时能够及时采取保护措施。
三、试验前准备1.准备好试验所需的仪器设备，包括电流表、电压表、频率计等。
2.对发电机的励磁系统进行全面检查，确保励磁系统的各个部件完好无损，没有松动或损坏的情况。
3.根据试验内容编制试验方案和试验操作指导书，并进行试验人员培训，确保试验人员了解试验目的、方法和注意事项。
四、试验步骤1.第一步：运行状态参数测量（1）打开励磁系统的电源，使发电机运行起来。
（2）使用电流表、电压表等仪器对励磁系统的电流、电压进行测量，并记录下来。
2.第二步：停机状态参数测量（1）将发电机停机，断开励磁系统的电源。
（2）使用电流表、电压表等仪器对励磁系统的电流、电压进行测量，并记录下来。
3.第三步：励磁系统响应试验（1）将发电机的负载从小到大变化，观察励磁系统的响应时间和稳定性能，并记录下来。
4.第四步：励磁系统稳定性试验（1）将发电机的负载调节到额定负载，观察励磁系统在额定负载下的稳定性能，并记录下来。
5.第五步：励磁系统失效试验（1）人为切断励磁系统的电源，观察发电机的运行情况，并记录下来。
励磁系统调试方案
发电机励磁系统调试方案河南电力建设调试所鹤壁电厂二期扩建工程2×300M W 机组调试作业指导书HTF-DQ306目次1 目的 (04)2 依据 (04)3 设备系统简介 (04)4 试验内容 (05)5 组织分工 (05)6 使用仪器设备 (05)7 试验应具备的条件 (05)8 试验步骤 (06)9 安全技术措施 (10)10调试记录 (10)11 附图（表） (10)1 目的为使发电机励磁系统安全可靠地投入运行，须对励磁系统的回路接线的正确性、自动励磁调节器的性能和品质以及励磁系统所有一、二次设备进行检查和试验，确保励磁调节器各项技术指标满足设计要求，特编制此调试方案。
2 依据2．1 《电力系统自动装置检验条例》2．2 《继电保护和安全自动装置技术规程》2．3 《大、中型同步发电机励磁系统技术要求》2．4 《大型汽轮发电机自并励静止励磁系统技术条件》2．5 《火电工程调整试运质量检验及评定标准》2．6 设计图纸2．7 制造厂技术文件3 设备系统简介河南鹤壁电厂二期扩建工程同步发电机的励磁系统设计为发电机机端供电的自并励静态励磁系统，采用瑞士ABB公司生产的UNITROL5000励磁系统设备。
整个系统可分为四个主要部分：励磁变压器、两套相互独立的励磁调节器、可控硅整流桥单元、起励单元和灭磁单元。
在该套静态励磁系统中，励磁电源取自发电机端。
同步发电机的磁场电流经由励磁变压器、可控硅整流桥和磁场断路器供给。
励磁变压器将发电机端电压降低到可控硅整流桥所需的输入电压，为发电机端电压和磁场绕组提供电气隔离以及为可控硅整流桥提供整流阻抗，可控硅整流桥将交流电流转换成受控的直流电流提供给发电机转子绕组。
励磁系统可工作于AVR方式，自动调节发电机的端电压，最大限度维持发电机端电压恒定；或工作于叠加调节方式，包括恒功率因数调节、恒无功调节；也可工作于手动方式，自动维持发电机励磁电流恒定。
自动方式与手动方式相互备用，备用调节方式总是自动跟随运行调节方式，在两种运行方式间可方便进行切换。
GEX-2000励磁控制系统调节器现场调试方法.
GEX-20001.1短路试验21.2阶跃试5%验21.3发电机（励磁机）空载时间常数试验31.4手/自动切换试验41.5通道切换试验（自并励机组）41.6调节器单柜/双柜切换试验（三机励磁机组）4 1.7调差极性检查51.8强励试验51.9附加保护试验51.10电压调节精度校验71.11参数整定方法81.12开环放大倍数计算方法81.13转子电压负反馈系数81.14试验8GEX-2000微机励磁调节器，采用大屏幕液晶显示器进行显示，此显示器可以进行图形和文本的两种显示模式。
液晶显示器主要完成人机交互界面的功能。
主要完成测量显示，参数整定，故障显示，事件追忆显示，和键盘结合使用，完成以上功能。
键盘介绍：上、下、左、右键的作用是用于选中菜单，在修改参数时上键用于数字增一，下键用于数字减一，确认键用于确认所选中菜单进入下一级菜单，修改参数时用于确认参数的修改。
Q键为取消键用于退出子菜单返回上一级菜单，在修改参数时用于取消对参数的修改。
复归键用于信号复归。
对应显示量代表意义：UFD:励磁电压IFD: UGR:励磁电流参考电压IFR: P:参考电流有功功率Q:无功功率ARF:可控硅输出角COS:功率因数ILD：本柜电流UAB1,UBC1,UCA1:量测PT三相线电压UG1:量测PT三相线电压平均值UAB2,UBC2,UCA2:仪表PT三相线电压UG2:仪表PT三相线电压平均值IA,IB,IC:定子对应三相电流IG:定子三相电流平均值ILA,ILB:本柜输出电流及它柜输出电流F0:发电机机端电压频率F1:励磁电源频率URAN:叠加的测试信号UPSS:PSS的输出信号U5V:5V电源U12V:12V电源H0:发热量百分比US：系统侧电压1.1短路试验做短路试验时，励磁调节系统的运行方式放到手动运行位置（注意，千万不能在自动运行位置，因为这时机端短路，在自动运行方式反馈量没有输出会达到最大值），然后合灭磁开关投入运行，操作时只需要按增/减磁开关就可以调整输出电流的大小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
* 贴子主题：请教，发电机励磁的调差试验如何做呢？
傲狮三国
等级：论坛游民文章：18
积分：390
注册：2006-12-7 OICQ
第11
楼
但是很多励磁装置显示到工控机上的电压给定都是在叠加调差信号前的，随增磁，减磁而变化，不随无功变化而变化，那怎么试验调差单元呢，包括静态和动态下
2008-2-21 15:22:26
chenxm
等级：超级版主文章：1020
积分：13257
注册：2006-6-14
第
14
楼
静态和动态调查试验，都是在给定不变的情况下进行的，想办法让无功变化，从而观察励磁的输出变化。
2008-3-12 13:41:28
yepri_wsj
等级：新手上路
文章：2
积分：270
注册：2007-7 -23
第
15
楼
我个人观点：这个也需要判断是那种励磁设备（或者是那个厂家的励磁设备），比如：ABB的UN5000励磁系统过的调差系数和目前我国国内的设备定义就存在不同，我国国内的设备一般所定义的正调差在UN5000中成为了负调差，即刚好相反。
2008-3-14 17:2
8:49
chenxm
等级：超级版主文章：1020
积分：13257
注册：2006-6-14
第
16
楼
我们不能简单的根据软件所设置的调差数值的正负来判断调差点系数的正负。
同样一个调差数值的正负，设置在测量环节或设置在给定环节，其结果完全相反。
2008-3-15 23:14:06
GHZD
等级：版主
文章：249
积分：6490
注册：2007-1-26
第
17
楼
发电机端电压的调差系数是自动励磁调节器的调差单元投入、电压整定单元的给定固定不变、发电机功率因素为零的情况下，当发电机的无功负荷从零变化到额定值时，用发电机额定电压百分数表示的机端电压变化率。
软件实现调差功能的基本原理是：在电压给定相加点处另外附加一个与发电机无功电流成正比的值，其比例系数即为调差系数。
如果相加的极性为负，则无功电流增加（减小）时，使电压给定减小（增大），通过励磁调节器去减小（增加）发电机的励磁，这样就获得了正的发电机调差系数；如果相加的极性为正，则当无功电流增加（减小）时，使电压给定增大（减小），通过励磁调节器去增加（减小）发电机的励磁，这样就获得了负的发电机调差系数。
个人认为，各个励磁调节器关于实现调差功能的软件编程思想不一样，可能在用软件实现调差功能的时候，会不一样，上面说的软件实现调差功能原理与ABB Unitrol 5000励磁调节器一样。
[此贴子已经被作者于2008-3-16 16:29:39编辑过]
2008-3-16 16:23:58
GHZD
等级：版主
文章：249
积分：6490
注册：2007-1-26
第
18
楼
根据中华人民共和国电力行业标准《大型汽轮发电机自并励静止励磁系统技术条件DL/T-650-1998》之规定：自动电压调节器对发电机电压的调差采用无功调差。
调差率范围应不小于±10%。
调差率的整定可以是连续的，也可以在全程内均匀分档。
2008-3-16 16:32:27
GHZD
等级：版主第19楼
文章：249
积分：6490
注册：2007-1-26 发电机的调差试验主要是根据机组的接线方式是单机单变的单元接线还是扩大单元接线？考虑变压器的电抗，估算出调差系数的设定值，一般是±3%
－10%范围内整定。
设定好以后，观察无功变化对机端电压的影响，发生不
发生抢无功现象等。
（个人意见）
2008-3-16 16:39:35。
