电子行业EDI超纯水设备简介
EDI超纯水设备
EDI超纯水设备EDI超纯水设备概述:EDI(Elcctrodeionization)是一种将离子交换技术、离子交换膜技术和离子电迁移技术相结合的纯水制造技术。
它巧妙的将电渗析和离子交换技术相结合，利用两端电极高压使水中带电离子移动，并配合离子交换树脂及选择性树脂膜以加速离子移动去除，从而达到水纯化的目的。
在EDI除盐过程中，离子在电场作用下通过离子交换膜被清除。
同时，水分子在电场作用下产生氢离子和氢氧根离子，这些离子对离子交换树脂进行连续再生，以使离子交换树脂保持最佳状态。
EDI超纯水设备发展过程:历史上,早期的纯水的需求主要来自于医药、化工、发电、造纸等行业,水质要求相对较低。
在六、七十年代,纯水制备主要采用蒸馏和离子交换。
前者能耗很高,后者需要化学药剂再生,既麻烦又不经济,而且由于强型树脂对一般有机分子去除效果很差,出水中TOC含量高。
随着半导体工业的发展,对纯水质量要求不断提高,从而大大推动了纯水技术的发展。
到八十年代,膜技术得到广泛应用,微滤、超滤、电渗析和反渗透(RO)等先进的水处理技术得到长足发展。
RO-混床系统取代了传统的离子交换系统,解决了TOC问题,满足了诸如电子行业对纯水质量要求。
但是,由于RO脱盐率有限,混床需要化学药剂再生的问题仍未解决,并且出于环保需要,减少化学再生药剂使用的呼声越来越大,因而以电化学为基础的EDI技术便得到了重视。
早在四十年前,EDI就作为一种不用化学药剂再生的水处理方法而用于实验室。
EDI技术的长足发展是近十年,尤其是近几年来的事情。
初期的EDI系统设计不完善,可靠性有问题,而且价格偏高,只适合于小流量用户。
EDI与RO一样设计成标准模块,可大批量生产和大规模组合,水量也能满足工业用水量要求。
EDI超纯水设备工作原理:EDI模块将离子交换树脂充夹在阴/阳离子交换膜之间形成EDI单元。
EDI模块中将一定数量的EDI单元间用格板隔开，形成浓水室和淡水室。

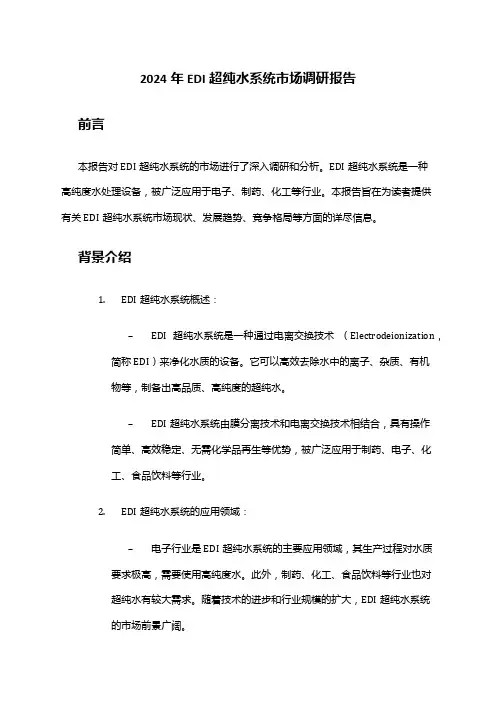

2024年EDI超纯水系统市场调研报告
2024年EDI超纯水系统市场调研报告前言本报告对EDI超纯水系统的市场进行了深入调研和分析。
EDI超纯水系统是一种高纯度水处理设备，被广泛应用于电子、制药、化工等行业。
本报告旨在为读者提供有关EDI超纯水系统市场现状、发展趋势、竞争格局等方面的详尽信息。
背景介绍1.EDI超纯水系统概述：–EDI超纯水系统是一种通过电离交换技术（Electrodeionization，简称EDI）来净化水质的设备。
它可以高效去除水中的离子、杂质、有机物等，制备出高品质、高纯度的超纯水。
–EDI超纯水系统由膜分离技术和电离交换技术相结合，具有操作简单、高效稳定、无需化学品再生等优势，被广泛应用于制药、电子、化工、食品饮料等行业。
2.EDI超纯水系统的应用领域：–电子行业是EDI超纯水系统的主要应用领域，其生产过程对水质要求极高，需要使用高纯度水。
此外，制药、化工、食品饮料等行业也对超纯水有较大需求。
随着技术的进步和行业规模的扩大，EDI超纯水系统的市场前景广阔。
市场现状分析1.市场规模与增长趋势：–根据调研数据显示，EDI超纯水系统市场规模正以稳定增长的趋势发展。
预计未来几年，市场规模将进一步扩大。
–电子行业是EDI超纯水系统市场的主要需求方，其对高纯度水的需求量持续增长，推动了市场的发展。
2.市场竞争格局：–目前市场上存在多家EDI超纯水系统供应商，其中包括国内外知名企业。
竞争较为激烈，技术、产品质量以及售后服务等方面成为企业间竞争的焦点。
–随着市场的扩大，新的供应商不断涌现，进一步加剧了市场竞争。
企业需要提高技术研发能力、降低成本、完善售后服务等方面来保持竞争优势。
3.市场驱动因素：–上游行业发展：电子、制药、化工等行业的快速发展带动了EDI 超纯水系统的需求增长。
–水质安全问题：对水质的要求越来越高，对高品质、高纯度水的需求在市场上日益增加。
–政策因素：相关环保政策的推动也对EDI超纯水系统市场起到了促进作用，为市场提供了更广阔的发展空间。
EDI超纯水设备原理说明光伏玻璃清洗用
EDI超纯水设备原理说明光伏玻璃清洗用EDI超纯水设备概述
EDI是一种把离子交换膜技术和电渗析技术结合一起的一种制取纯水技术。
这项技术能够利用离子交换来进行深度的脱盐来客服电渗析极化但是脱盐不彻底的问题，还可以利用电渗析技术而把水电离成了氢离子和氢氧根离子，客服了树脂再生失效的问题。
这项技术二十世纪八十年代不断兴起。
经过多年发展，不断占据了超纯水市场。
取代了传统混合离子交换设备。
要求的进水电阻率在0.025MΩ·cm到0.5MΩ·cm之间。
出水电阻率高达18MΩ·cm。
EDI超纯水设备工作原理
在EDI超纯水中，进水里面含有的各种离子被树脂给脱除
掉，得到纯化的水，可以利用离子交换原来除掉水中离子。
在交换膜在电压的作用之后，水就被分成了氢离子和氢氧根离子去再生树脂。
与此同时，电离出来的离子在电流的作用下，迁移到了浓水室里，这样就能够实现连续使用了。
技术资料由莱特莱德贵阳超纯水设备工程公司提供。
EDI超纯水设备的介绍
EDI超纯水设备的介绍一、EDI超纯水设备EDI超纯水处理设备即电去离子(EDI)系统，该设备主要是在直流电场的作用下，通过隔板的水中电介质离子发生定向移动，利用交换膜对离子的选择透过作用来对水质进行提纯的一种科学的水处理技术。
目前在发电厂水处理工艺中有三种方式：第一种方式为传统的除盐方式，水中的盐全部依靠离子交换的方式除去，需要大量酸碱溶液对离子交换树脂再生，因此运行费用增加，并且再生后的排水对环境也有一定的污染。
第二种方式为改良的除盐方式，水中的大部分盐类用反渗透方式除去，但混床中交换树脂的再生仍需要酸碱。
因此此种方式只是改良后的除盐方式，运行费用稍有降低，对环境也有污染。
第三种方式为绿色的除盐方式，彻底去除了在超纯水制备中酸碱的使用，实现了全过程的绿色化。
大河人家技术工程师将向你介绍绿色除盐方式中的EDI装置的基本原理、优缺点及应用发展市场和空间。
二、EDI的基本工作原理EDI(Electro-de-ionization)是一种将离子交换技术、离子交换膜技术和离子电迁移技术(电渗析技术)相结合的纯水制造技术。
该技术利用离子交换能深度脱盐来克服电渗析极化而脱盐不彻底，又利用电渗析极化而发生水电离产生H+和OH-离子来克服树脂失效后通过化学药剂再生的缺陷，是20世纪80年代以来逐渐兴起的新技术。
经过十几年的发展，EDI技术已经在北美及欧洲占据了相当部分的超纯水市场。
EDI装置包括阴/阳离子交换膜、离子交换树脂、直流电源等设备。
其中阴离子交换膜只允许阴离子透过，不允许阳离子通过，而阳离子交换膜只允许阳离子透过，不允许阴离子通过。
离子交换树脂充夹在阴阳离子交换膜之间形成单个处理单元，并构成淡水室。
单元与单元之间用网状物隔开，形成浓水室。
在单元组两端的直流电源阴阳电极形成电场。
来水水流流经淡水室，水中的阴阳离子在电场作用下通过阴阳离子交换膜被清除，进入浓水室。
在离子交换膜之间充填的离子交换树脂大大地提高了离子被清除的速度。
EDI超纯水设备介绍
EDI超纯水设备介绍超纯水设备（Electron Demineralized Water)是一种用来生产超纯水的设备。
超纯水是一种仅含有水分子的物质，不含任何溶解固体、气体和细菌等物质。
它通常应用于高纯化实验室、制药工业、化工工业和电子工业等领域。
本文将介绍EDI超纯水设备的原理、应用和优势。
1.原理：EDI是电渗析（Electrodeionization）的简称，通过电场作用实现溶液的离子交换和电泳迁移，从而达到水中杂质的去除。
EDI超纯水设备主要由阴极、阳极和离子交换膜组成。
水通过离子交换膜，阳离子和阴离子被分离，经过电场作用，离子迁移到对应的离子交换膜上。
经过多个单元的交替排列，阳离子和阴离子逐渐被去除，生成纯净水和浓缩液。
2.设备结构：EDI超纯水设备通常由水预处理系统、EDI单元和后处理系统三部分组成。
水预处理系统主要用来去除水中的颗粒物、有机物和化学物质等，以保护EDI单元的性能和寿命。
EDI单元是核心部件，其结构由离子交换膜、阴极、阳极、导电液和电源等组成。
后处理系统用于进一步提升水的纯度，如深度去离子、凝聚和过滤等。
3.应用：-高纯化实验室：在实验室中，高纯水被用于溶解、稀释、浸泡和反应等操作，以确保实验结果的准确性。
-制药工业：在药物制造和生产过程中，超纯水被用于注射液、灌装和洗涤等，以确保药品的安全和纯度。
-化工工业：在化工生产过程中，超纯水常用于合成、冷却、洗涤和稀释等，以防止水中杂质对产品和设备的损害。
-电子工业：在电子元器件制造和芯片生产过程中，超纯水被用于清洁、泡水和刻蚀等，以确保产品的质量和可靠性。
4.优势：-操作简单：EDI设备没有酸碱再生过程，不需要使用酸碱药剂，操作更加简便和安全。
-节能环保：EDI设备不需要热能和大量水作为再生用水，节约能源和水资源。
-稳定性高：EDI设备采用电场作用实现离子去除，稳定性较高，不易受水质波动影响。
-产品纯度高：EDI设备可以将水中的溶解固体去除至极低水平，生产出高纯度的超纯水。
EDI超纯水设备参数详细介绍
EDI超纯水设备参数详细介绍
EDI超纯水设备是一种通过交换树脂和电离膜技术来制取超纯水的设备。
EDI是Electrodeionization的缩写，意为电极电离，是一种结合了电化学迁移和离子交换技术的水处理过程。
它是一种无化学反应和无需补充化学药剂的连续净化系统，可以用于制取高纯度的水。
下面将对EDI超纯水设备的参数进行详细介绍。
1.水处理能力：
2.净化效果：
3.运行压力：
4.电压要求：
5.控制系统：
6.水质监测：
7.设备尺寸：
8.设备构造：
9.自洗功能：
10.维护保养：
总结起来，EDI超纯水设备的参数包括水处理能力、净化效果、运行压力、电压要求、控制系统、水质监测、设备尺寸、设备构造、自洗功能和维护保养等方面。
这些参数的选择和调整将根据不同的应用需求和实际情况来确定，以确保EDI超纯水设备的稳定运行和产水质量。
50吨EDI超纯水设备整体方案介绍
50吨EDI超纯水设备整体方案介绍EDI（Electrodeionization）是一种高纯水制备技术，它采用了电化学和电渗透力的综合作用，将进水在不需要化学品的情况下，通过电场的作用使其离子逆向迁移，从而实现离子去除和水的纯化。
EDI超纯水设备整体方案主要包括前置处理系统、EDI模块、控制系统和后置处理系统。
一、前置处理系统：前置处理系统用于去除原水中的悬浮物、有机物、铁锈、氯、溶解性无机盐等杂质，提供较好的进水水质。
常用的前置处理设备包括过滤器、活性碳过滤器和反渗透系统。
1.过滤器：过滤器通过滤材过滤，去除水中的大颗粒悬浮物和悬浮颗粒。
常用的过滤材料有砂石、活性炭和陶瓷等。
2.活性碳过滤器：活性碳过滤器通过活性炭的吸附作用，去除水中的有机物、氯和一些杂质。
活性碳过滤器可以有效减少水中的颜色、气味和味道。
3.反渗透系统：反渗透系统通过半透膜的选择性透过性，将进水中的细菌、离子、有机物和微量元素去除，提供较为稳定的进水水质。
反渗透系统通常由高压泵、膜组件和控制系统组成。
二、EDI模块：EDI模块是EDI超纯水设备的核心部分。
它由离子交换膜、阴阳极和电渗透膜组成。
当电场施加在EDi模块上时，阳极上的水分子被氧化成H+离子和O2气体，而阴极上的水分子被还原成OH-离子和H2气体。
离子交换膜具有选择通透性，只允许OH-离子通过。
电渗透膜具有选择性透过性，只允许水分子通过。
这种离子间和电场的综合作用使得EDi模块能够去除进水中的离子和杂质，从而实现高纯水的制备。
三、控制系统：控制系统用于对EDI超纯水设备进行控制和监测。
它通常包括PLC控制器、触摸屏、流量计、压力传感器和温度传感器等设备。
通过控制系统，可以对设备的运行参数进行调整和监测，确保设备的正常运行。
四、后置处理系统：后置处理系统用于进一步提高水质，去除EDI模块不能去除的溶解性无机盐和微量元素。
常用的后置处理设备包括混床、超滤器和紫外线消毒器。
电子工业用超纯水设备技术简介及应用
电子工业用超纯水设备技术简介及应用EDI技术简介
EDI技术是一种将离子交换技术、离子交换膜技术和离子电迁移技术相结合的纯水制造技术。
它通过使用由离子膜、离子交换树脂组成的基本单元——膜组件，在直流电的作用下，无需使用酸碱对树脂进行再生，即可连续不断的长期运行，稳定可靠的制备超纯水。
EDI相比其他水处理方法，具有结构紧凑、占地面积小、运行稳定、产水品质高、回收率高、无酸碱再生、运行费用低等优点。
EDI超纯水设备的电气控制中心;可自动监测各种运行参数;其中操作系统的运行状态。
电子工业用水 (水质符合美国ASTM标准，电子部超纯水水质标准(18MΩ*cm，15MΩ*cm，10MΩ*cm，2MΩ*cm和0.5MΩ*cm 五级) 。
应用场合
· 半导体材料、器件、印刷电路板和集成电路;
· 超纯材料和超纯化学试剂;
· 实验室和中试车间
· 汽车、家电表面抛光处理;
· 其他高科技精微产品。
电子工业用常见的基本工艺流程
●预处理-反渗透- 水箱-阳床-阴床-混合床-纯化水箱-纯水泵-紫外线杀菌器-精制混床-精密过滤器-用水点
●预处理-一级反渗透-加药机(PH调节)-中间水箱-第二级电子工业用水反渗透(正电荷反渗膜)-纯化水箱-纯水泵-紫外线杀菌器-0.2或0.5μm精密过滤器-用水点
●预处理-二级反渗透-中间水箱-水泵-EDI装置-纯化水箱-纯水泵-紫外线杀菌器-0.2或0.5μm精密过滤器-用水对象
●预处理-二级反渗透-中间水箱-水泵-EDI装置-纯化水箱-纯水泵-紫外线杀菌器-精制混床-0.2或0.5μm精密过滤器-用水点 (最新工艺)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子半导体工业EDI超纯水设备介绍
超纯水，既将水中的导电介质几乎完全去除，又将水中不离解的胶体物质、气体及有机物均去除至很低程度的水。
电阻率大于18MΩ*cm，或接近18.3MΩ*cm极限值。
超纯水，是一般工艺很难达到的程度，采用预处理、反渗透技术、超纯化处理以及后级处理四大步骤，多级过滤、高性能离子交换单元、超滤过滤器、紫外灯、除TOC装置等多种处理方法，电阻率方可达18.25MΩ*cm。
超纯水最初是美国科技界为了研制超纯材料(半导体原件材料、纳米精细陶瓷材料等)应用蒸馏、去离子化、反渗透技术或其它适当的超临界精细技术生产出来的水，这种水中除了水分子(H20)外，几乎没有什么杂质。
成都碧海康环保科技有限公司设计研发的电子半导体工业EDI超纯水设备，采用最先进的多级预处理+双级RO反渗透+EDI+混床抛光技术，根据不同用户的需要，定制设计不同产水水质要求和不同产水流量要求的超纯水设备，设备产水量0.2-10吨/小时，制备的超纯水完全符合中国国家实验室用水GB6682-2008标准，对于特定领域的特殊要求，可设计产水水质达到18.25MΩ的极限超纯水设备。
应用领域
超纯水设备适合电子半导体、生物制药等行业，以及原子吸收光谱、原子发射光谱、高效液相色谱、离子色谱、质谱分析、ICP等离子发射光谱等的微量分析及配置，稀释分析试剂等一般化学实验室的应用，也适合于精密光学镜片及感光胶片冲洗等行业用的纯水和超纯水。
设备特点
1.0.2-10吨/小时产水量的中型超纯水设备预处理和反渗透单元所有管件、配件采用304不锈钢，EDI和抛光除盐系统所有管件、配件采用卫生级内外抛光无死角的无菌316L不锈钢，保证水质的同时，坚固耐用，抗腐蚀。
2.主要部件采用国际知名品牌，保证优良的产水水质。
3.超纯水设备的电路和水路彻底分离，避免因内部潮湿、漏水引起的电路老化损坏。
4.先进的微电脑控制以及参数修改、提示功能，运行状态和产水水质在线显示，操作简单、快捷。
5.采用国际最先进的单双级RO反渗透+EDI连续电除盐+抛光混床工艺，出水电阻率可达18.25MΩ.cm，连续产水性能极佳。
技术特点
1.原水水质无论是地下水或自来水，我们都可以通过调整预处理工艺促使进水满足超纯水设备的进水要求。
2.完全按照用户的个性化需求进行定制，可定制的服务有：产水流量，产水水质，连续稳定产水总量，实现1-3种不同水质同时出水，等等。
工艺参数
型号CCBHK10E
单位时间产水量200-10000L/H
进水水质要求市政自来水，地下水（增设预处理装置）
产水电阻率15-18.25MΩ.cm（25℃）
总有机碳≤10ppb
热源<0.001EU/ml
颗粒物(>0.22um)<1/ml
微生物<1cfu/ml
连续稳定产水总量可根据需求定制
工艺多级预处理+单、双级RO反渗透+EDI+抛光混床
系统功能特点
多重功能定制
微电脑控制，运行状态显示
产水在线监测，产水参数在线显示
开机自检、自动排水
耗材更换提示
安全保护功能内部漏水、进水压力过低、缺水、内部管路压力过高时自动停机保护电源电压380V
额定功率大于2KW
设备规格L×W×H(mm)2500×1200×1700（参考尺寸）。
