澳柯玛WQP4-3型全自动洗碗机电路及检修
洗碗机维修

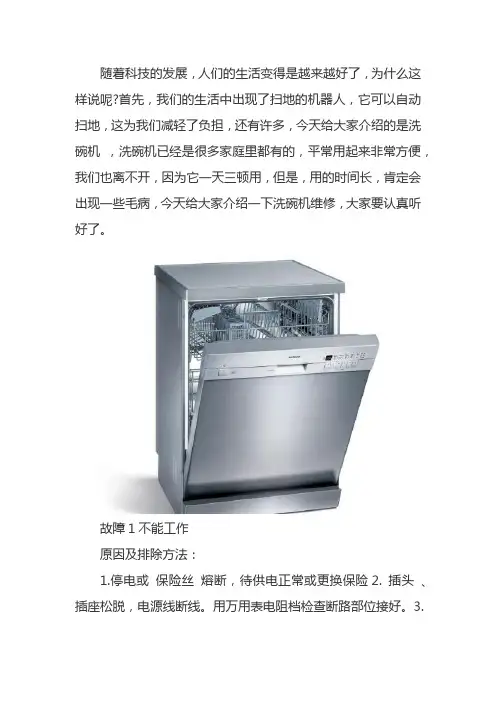

随着科技的发展，人们的生活变得是越来越好了，为什么这样说呢?首先，我们的生活中出现了扫地的机器人，它可以自动扫地，这为我们减轻了负担，还有许多，今天给大家介绍的是洗碗机，洗碗机已经是很多家庭里都有的，平常用起来非常方便，我们也离不开，因为它一天三顿用，但是，用的时间长，肯定会出现一些毛病，今天给大家介绍一下洗碗机维修，大家要认真听好了。
故障1不能工作
原因及排除方法：
1.停电或保险丝熔断，待供电正常或更换保险
2. 插头、插座松脱，电源线断线。
用万用表电阻档检查断路部位接好。
3.
3.电机或电容烧毁;检查电机或电容是否正常。
原因及排除方法：1.程序控制器凸轮损坏;更换凸轮。
2.电路接线接错或松脱;按电气原理图检查更正。
故障四电磁进水阀不能自动关闭
原因及排除方法：1.电磁线圈或接线断路;用万用表电阻档检查，修复或更换。
2.程控器或压力开关失灵，检查程控器控制进水阀触头是否粘连，或压力开关触点粘连修复。
3.进水阀流量垫圈方向装反，打开进水电磁阀重装流量垫圈。
