40T平板车制作技术协议
平板车技术协议
平板车技术协议甲方：乙方：经过双方友好协商，甲方矿车选用乙方产品。
为使产品符合实际使用要求，保证质量，经双方协商达成技术协议如下：1、平板车型号：MCP3-6，规格（长*宽*高mm）：2680*1150*415，轨距：600mm，轴距：800mm2、主梁：#专用槽钢。
配聚氨酯碰头，碰头座都闭锁，含φmm三环链、φmm连接插销/辆。
销链必须有符合要求的试验报告。
3、轮对各零件应清洁干净，除去油垢、污物、油孔内的铁屑及堵塞物后方可进行装配，轮对内应注满润滑油脂，车轮不应出现裂纹，踏面不应焊补。
4、煤安标志、铭牌等齐全，铭牌内容应包括平板车型号，名称，技术参数，出厂编号及出厂日期，制造厂名称等。
5、轴承采用哈、瓦、洛三家产品。
6、焊缝按照国家标准焊接。
焊缝应均匀平整，不应有裂纹、夹渣、烧穿、未焊透等缺陷。
7、平板车底盘破断负荷不低于KN。
8、平板车整体重量不低于公斤。
三眼板厚度不低于mm。
9、平板车必须采取防腐防酸处理。
10、加工的车辆应能满足矿方车辆使用环境，碰头盒应适于斜巷挂钩。
11、提交给用户的平板车车应附下列技术文件：安标证，产品合格证，使用维护说明书。
12、出具国家安标中心提供的检验报告，型钢要有出厂合格证明及检验报告。
13、平板车制造及检验执行国家标准。
14、本协议甲乙双方共同遵守，不得违约。
15、本协议一式二份，双方各持一份。
16、本协议自双方签字后生效。
17、技术协议作为合同不可分割的组成部分，具有同样法律效力。
18、协议未尽事宜，经甲、乙双方友好协商解决。
甲方：代表：乙方：代表：20年月日。
40T平板车制作技术协议
40T平板车制作技术协议一、协议目的：本协议旨在明确40T平板车的制作技术要求，确保车辆的制作质量和性能达到相关标准。
二、车辆主要技术要求：1.载重能力：40吨；2.车身材质：采用优质钢材制作，碳钢材质符合GB700标准；3.车身尺寸：车长≥12米，车宽≥2.5米；4.轴数：三轴；5.轴重分布：前轴9吨，中轴16吨，后轴15吨；6.轮胎规格：机动车轮胎符合国家标准；7.制动系统：采用双回路气压制动系统，制动距离符合相关标准；8.悬挂系统：前后悬挂采用钢板弹簧悬挂；9.车体结构：车前部分为货物平板，后部为托架，托架高度可调节；10.电气系统：采用24V电气系统，符合国家标准；11.灯光：前后灯光要明亮且符合道路交通规则；12.辅助设备：车辆应配备适用的灭火器、安全锤等辅助设备。
三、制作流程：1.设计阶段：根据客户需求，在保证车辆载重能力的前提下，确定车身尺寸和轴数分布；2.材料采购：采购符合国家标准的优质钢材和配件；3.钢材切割：根据设计要求，进行钢材的切割；4.钢材焊接：对切割好的钢材进行焊接，确保焊接质量；5.车身组装：将焊接好的钢材进行车身组装，确保车身结构牢固；6.悬挂系统安装：在车身上安装前后悬挂系统，确保悬挂系统的稳定性；7.电气系统安装：安装24V电气系统，并进行必要的调试；8.轮胎安装：安装符合国家标准的车轮胎；9.制动系统安装：安装双回路气压制动系统，并进行必要的调试；10.涂装：对车身进行防锈处理和喷涂；11.质检：对制作完成的车辆进行全面质量检测；12.上牌：完成质检后，进行车辆上牌手续；13.交付：完成上牌手续后，将车辆交付给客户使用。
四、质量保证：1.对制作过程中的每个环节，都要有专人进行质量把关，确保制作质量；2.对车身焊接、制动系统、电气系统等关键部位进行重点检测，确保其可靠性和安全性；3.车辆制作完成后，进行全面质量检测，并出具相关检测报告，确保车辆符合相关标准；4.质量问题发现后，及时采取必要措施进行修正和改进。

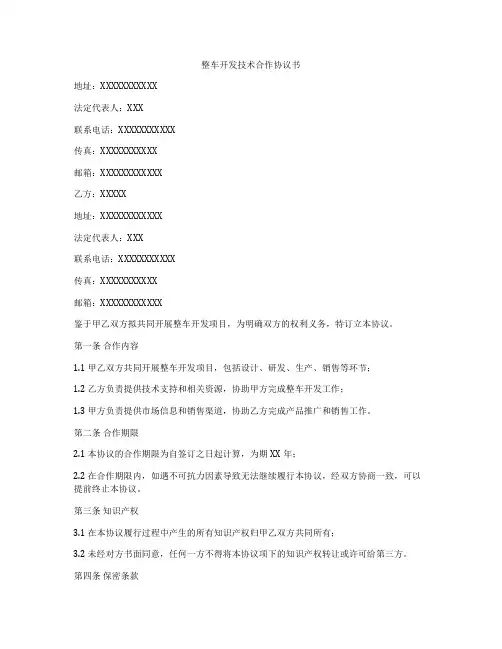

整车开发技术合作协议书
整车开发技术合作协议书地址：XXXXXXXXXXX法定代表人：XXX联系电话：XXXXXXXXXXX传真：XXXXXXXXXXX邮箱：XXXXXXXXXXXX乙方：XXXXX地址：XXXXXXXXXXXX法定代表人：XXX联系电话：XXXXXXXXXXX传真：XXXXXXXXXXX邮箱：XXXXXXXXXXXX鉴于甲乙双方拟共同开展整车开发项目，为明确双方的权利义务，特订立本协议。
第一条合作内容1.1 甲乙双方共同开展整车开发项目，包括设计、研发、生产、销售等环节；1.2 乙方负责提供技术支持和相关资源，协助甲方完成整车开发工作；1.3 甲方负责提供市场信息和销售渠道，协助乙方完成产品推广和销售工作。
第二条合作期限2.1 本协议的合作期限为自签订之日起计算，为期XX年；2.2 在合作期限内，如遇不可抗力因素导致无法继续履行本协议，经双方协商一致，可以提前终止本协议。
第三条知识产权3.1 在本协议履行过程中产生的所有知识产权归甲乙双方共同所有；3.2 未经对方书面同意，任何一方不得将本协议项下的知识产权转让或许可给第三方。
第四条保密条款4.1 甲乙双方应对本协议及合作过程中涉及的技术资料、商业秘密等信息予以保密；4.2 未经对方书面同意，任何一方不得向第三方透露本协议及合作过程中涉及的技术资料、商业秘密等信息。
第五条违约责任5.1 如一方违反本协议的任何条款，给对方造成损失的，应承担相应的赔偿责任；5.2 如因不可抗力因素导致无法履行本协议，双方应及时通知对方并提供相应证明，经协商一致后可免除违约责任。
第六条争议解决6.1 本协议的解释权归甲乙双方共同拥有；6.2 如发生争议，甲乙双方应首先通过友好协商解决；协商不成的，可以向有管辖权的人民法院提起诉讼。
第七条其他事项7.1 本协议一式两份，甲乙双方各执一份；7.2 本协议自双方签字盖章之日起生效。
甲方（盖章）：_______________________ 日期：_______________________。
40吨平板车使用说明书
40吨平板车使用说明书40吨低货台半挂车使用说明书目录一、半挂车主要技术特性−−−−−−−−−−−− 3二、主要总成的构造、维修及调整−−−−−−−− 41.车架总成−−−−−−−−−−−−−−−−− 42.悬挂总成−−−−−−−−−−−−−−−−− 43.轮轴总成−−−−−−−−−−−−−−−−− 44.跳板总成−−−−−−−−−−−−−−−−− 65.挂车支承装置−−−−−−−−−−−−−−− 66.空气制动系统−−−−−−−−−−−−−−− 77.电气系统−−−−−−−−−−−−−−−−- 11三、易损件明细表−−−−−−−−−−−−−−--- 12四、随机备品备件清单 ---------------------------- 12五、专用工具清单 ------------------------------- 12六、敬告用户−−−−−−−−−−−−−−−−− 12附图一半挂车外形图−−−−−−−−−−−− 13附图二空气制动系统图−−−−−−−−−−− 14一、半挂车主要技术特性：1.最大装载质量 40吨2.外形尺寸(长⨯宽⨯高) 12130⨯3200⨯1930 毫米3.货台尺寸(长⨯宽) 7500⨯3200 毫米4.货台高度(空载) 1035 毫米5.轴距 1220 毫米6.轮距 1680/815 毫米7.轮轴数二排四根8.轮胎规格 8.25-159.轮辋规格 6.5-1510.轮胎数 16只(另加备胎1只)11.牵引座接合面高度(重载) 1380 毫米12.牵引销直径∅88.9 毫米13.最小离地间隙 380 毫米14.悬挂方式刚性平衡梁式15.半挂车整备质量 10 吨16.额定车速(公路/非公路) 40/25 公里/小时17.每根轮轴载质量 9 吨18.半挂车载荷分配:满载:鞍座处 14.3吨半挂车轮轴处 35.7吨空载:鞍座处 2.85 吨半挂车轮轴 7.15 吨20. 最小转弯半径 12 米21. 跳板承载能力 40 吨22. 跳板爬坡角度 20︒23. 跳板横向调节范围 max 2.51米 min 1.89米24.离去角 17.5︒半挂车外形图见附图一。
40吨平板车使用说明书
40吨低货台半挂车使用说明书目录一、半挂车主要技术特性−−−−−−−−−−−− 3二、主要总成的构造、维修及调整−−−−−−−− 41.车架总成−−−−−−−−−−−−−−−−− 42.悬挂总成−−−−−−−−−−−−−−−−− 43.轮轴总成−−−−−−−−−−−−−−−−− 44.跳板总成−−−−−−−−−−−−−−−−− 65.挂车支承装置−−−−−−−−−−−−−−− 66.空气制动系统−−−−−−−−−−−−−−− 77.电气系统−−−−−−−−−−−−−−−−- 11三、易损件明细表−−−−−−−−−−−−−−--- 12四、随机备品备件清单 ---------------------------- 12五、专用工具清单 ------------------------------- 12六、敬告用户−−−−−−−−−−−−−−−−− 12 附图一半挂车外形图−−−−−−−−−−−− 13 附图二空气制动系统图−−−−−−−−−−− 14一、半挂车主要技术特性：1.最大装载质量 40吨2.外形尺寸(长⨯宽⨯高) 12130⨯3200⨯1930 毫米3.货台尺寸(长⨯宽) 7500⨯3200 毫米4.货台高度(空载) 1035 毫米5.轴距 1220 毫米6.轮距 1680/815 毫米7.轮轴数二排四根8.轮胎规格 8.25-159.轮辋规格 6.5-1510.轮胎数 16只(另加备胎1只)11.牵引座接合面高度(重载) 1380 毫米12.牵引销直径∅88.9 毫米13.最小离地间隙 380 毫米14.悬挂方式刚性平衡梁式15.半挂车整备质量 10 吨16.额定车速(公路/非公路) 40/25 公里/小时17.每根轮轴载质量 9 吨18.半挂车载荷分配:满载:鞍座处 14.3吨半挂车轮轴处 35.7吨空载:鞍座处 2.85 吨半挂车轮轴 7.15 吨20. 最小转弯半径 12 米21. 跳板承载能力 40 吨22. 跳板爬坡角度 20︒23. 跳板横向调节范围 max 2.51米 min 1.89米24.离去角 17.5︒半挂车外形图见附图一。
有轨电动平板车设备技术协议
有轨电动平板车技术协议1.0、设备概述1.1、设备名称：有轨电动平板车1.2、设备用途：该设备是用于冲压模具运输。
1.3、产品要求：电动平板车必须应用下列规定和标准。
•CCC.•国内电动平板车的相关安全标准。
•电动平板车的设计制造及安全技术条件等符合国家和有关行业的标准、JB／T6127 《中华人民共和国机械行业标准电动平车技术条件》和GB985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸。
2.0、机械技术规范2.1、主要参数2.2、设备结构：40T低压轨道供电式电动平车由台面+框架+传动装置+轮对组+电控设备等组成。
2.3、车架车轮系统结构：平车车架是由槽钢（国标型材）22#及台面钢板Q235-10mm焊接组成。
四根纵梁，若干横梁和台面板组成框架结构，车轮通过主动轴和行动轴与轴承座支撑。
调心滚子轴承装配在轴承座内固定在车架横梁上，4个轴承座分别用强力螺栓固定。
轮子数量：前后各2个轮子承载：满足40t模具的搬运要求以及行车吊模时的冲击要求。
材质：车轮材质为ZG45，轴的材料为45#钢，并经过调质处理。
2.4 、驱动装置2.4.1、驱动装置安装在车体机架下部，由电动机通过与其联接的辊式链及V型带和减速器将动力传递给驱动轮。
2.4.2、主电机采用江苏宏达出品的型号YZ-5.5KW、960r/min平车传动电机。
2.4.3、减速机采用江苏国贸出品的型号BW4-35、传动比1：29的平车传动减速机，要求减速平稳可靠、低噪音，减速机运转时噪声不大于65分贝，减速机为电动平车专用的减速机，等级符合GB10096中的8-8-7级。
2.5、轨道2.5.1、路轨钢安装基础时进行绝缘处理，达到陋损阻抗要求。
2.5.2、广州中益机械有限公司提供轨道基础施工和混凝土灌溉。
2.5.3、供应商提供轨道的具体技术要求、轨道安装基础图，并负责54米P38轨道铺设（含路轨主材和绝缘螺栓，轨道压板，绝缘板，绝缘沥青油泥，垫板，补偿铜排，连接电缆线，铜接头，连接板，绝缘垫板等）等及保证轨道铺设质量合格。
1.5x40某某台车技术协议G17.09.1
**远联钢铁有限责任公司320m2烧结机台车技术协议甲方：*****钢铁有限责任公司乙方：****************设备制造有限公司赤峰远联钢铁有限责任公司（甲方）与唐山腾龙重型机械设备制造有限公司（乙方）经友好协商，就烧结厂320m2烧结机台车达成以下技术协议：一、总则1.本技术规范适用此次烧结机台车的制作，乙方设计图纸交由甲方确认，按甲方确认无误的图纸制作及检验，台车装配包含台车体、拦板、篦条、隔热垫、游板装配、台车轮装配及其中各部分紧固件。
2.本技术规范书作为订货合同的技术附件，与订货合同正文具有同等效力。
二、烧结台车参数台车数量 120台台车有效尺寸： 1.5mx4.0mx0.8m台车运行速度： 1.3～3.9m/min台车体采用热疲劳强度、韧性等综合性能好的球墨铸铁QT500-7，栏板亦采用韧性好、保护性能好的球墨铸铁QT450-10，篦条为特殊高铬铸铁。
三、台车组成、功能及特点详细描述台车是烧结机重要的部件，具有受力复杂、数量多、工作温度高且不均匀，因此台车的结构设计和选材要求高，以提高其使用寿命。
台车更换篦条、隔热垫时不用拆卸台车栏板。
规格：1.5x4.0x0.8(m),数量：120台,烧结台车长度1.5m，烧结台车宽度：4.0m，栏板有效高度：（从台车篦条上表面至栏板顶部的高度）0.8m。
台车的车体采用整体式结构、并且采用专用球墨铸铁铸造，台车栏板由上栏板和下栏板组成，上栏板2块，下栏板为1块，上、下栏板之间，下栏板与车体之间均使用髙强度耐热螺栓联接。
台车体端部嵌有防磨板，以便磨损后更换，延长台车体的使用寿命。
台车的密封装置采用游板、弹簧结构的负压密封装置；台车卡轮采用整体式自润滑卡轮；设置篦条和隔热垫，篦条采用高铬铸铁制造，嵌在隔热垫上，篦条分为中间篦条、端部篦条两种。
车轮采用优质铸钢，工作表面进行高频淬火。
车轮的内部装有双列圆锥滚子轴承。
车轴采用优质碳钢，压入台车体的轮毂中，并用紧定螺钉固定。
KPX电动平车技术协议
KPX电动平板车技术协议买方：卖方：经买方、卖方协商，达成如下技术协议：一、供货一览表注：“△”表示可选项，“*”为必须满足的条件项。
卖方应将以上范围内的设备、附件等的名称、规格型号、数量、价格、供应商等详细的列在合同规格书中。
二.总则：1. 电动平板车的设计与制造应满足：运行安全、设计先进、结构合理、操作简单、维修方便，其总体技术水平达到当今国内外同类产品的先进水平。
符合国标和现行行业标准。
厂家应负责设备的总体设计、制造、运输、安装、调试等工作。
2. 本技术规格书提出的是最低限度的技术要求，卖方应提供符合本技术规格书和工业标准的优质产品。
3. 如果卖方没有以书面形式对本规格书的条文提出异议，则意味卖方提供的设备能够符合本规格书的要求。
本设备技术规格书所使用的标准如与买方所执行的标准不一致时，取较高标准执行。
本设备规格书未尽事宜，由买卖双方协商确定。
本规范所提出的技术要求，并未对一切技术细节作出规定，未充分引述有关标准和规范的条文，供方应保证提供符合本规范要求和有关工业标准的优质产品，以保证设备的安全可靠运行。
三、遵循的标准及技术资料*3.1设计和制造标准：按中华人民共和国国家标准及相应的全国性行业标准或者国际通用标准进行设计制造，优选与国标ISO标准接轨的国家标准和通用技术标准。
适用标准包括但不仅限于以下清单所列标准：GB/T6127-92 电动平车技术条件GB/T7403.1-1996 牵引用铅酸蓄电池Q/WK3203,9203 冶金特种车辆技术条件GB/T700-88 碳素结构钢JB/ZQ4288 合金结构钢JB/ZQ40007-86 煅件通用技术条件JB/ZQ4000.5-86 铸件通用技术条件GB/T5675-88 灰铸铁分级GB247 钢板和钢带验收、包装及质量证明书的一般规定GB4457-4460 机械制图GB1800-1804 公差与配合GB/1182-1184 形状与位置公差GB3505 表面粗糙度GB1096-1099 键GB1564-1566 键GB3852 联轴器和键槽形式及尺寸GB272 滚动轴承的代号GB307 滚动轴承的公差与配合GB3092 火焰切割面质量技术要求Q/ZB75 机械加工通用技术条件GB/T13384-92 机电产品包装通用技术条件Q/ZB76 装配通用技术条件GB8923 涂装前钢材表面锈蚀等级和防锈等级JB/ZQ4000.10-86 涂装通用技术条件JB8 产品标牌GB191 包装、储运图示标志GB4879 防锈包装GB443 机械油GB985 所焊、手工电弧焊及气体保护焊缝坡口的基本型式与尺寸GB986 埋弧焊焊缝坡口的基本型号式与尺寸GB3177 光滑工作尺寸的检验GB5177 -85 碳钢焊条GB5676 一般工程用铸钢碳钢GB9286 色漆和清漆和漆膜的划格试验GB9439 灰铸铁件GB10095 渐开线圆柱齿轮精度GB2299 矿山、工程、起重运输机械产品涂装和安全标志*3.2 供方应提供下列设备质量证明书(1)产品合格证。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
40T平板车制作技术协议
甲方: 大同煤矿集团朔州朔煤铁峰煤业有限责任公司
乙方: 大同煤矿集团朔州煤电有限公司资产管理分公司
经双方协商，乙方为甲方制作40T平板车，本着公平合理原则，根据有关法规、制度制定本协议，双方共同遵守。
一、制作设备：40T平板车
二、制作数量：10辆
三、规格及技术数据
1、轨距：900mm。
2、框架结构：采用11#矿用工字钢。
3、车轮：轮径φ300mm，材质采用ZG45，轴承7520，
轴径φ120mm。
4、插销：φ70*190
5、所有外形尺寸以样品为准，交货时随车带三连环一串，
插销两个。
四、制作质量
1、焊缝均匀，平整，牢固，不得有焊接缺陷。
2、铆接钉头应饱满，贴合紧密，钉头无破损、无歪斜。
3、车轮转动灵活。
4、整车放置在道轨上运行平稳，不得出现三条腿现象。
五、最终检验
为确保修理质量，乙方制作完成后，通知甲方验收。
并对甲方提出的建议，根据协议内容进行完善。
六、质量保证
1、自使用后起，保证期为投放使用后6个月，在保质期
内发生质量问题。
乙方负责免费维修。
2、由于甲方使用不当造成损坏乙方不予负责。
七、双方责任
1、甲方委派人员不定时到乙方进行现场指导工作，并参
与最终验收。
2、乙方保质、保量按期完工。
八、完工日期
本协议签定生效后20天。
甲方：（公章）签约代表：
乙方：（公章）签约代表：
年月日。
