汽车真空泵.

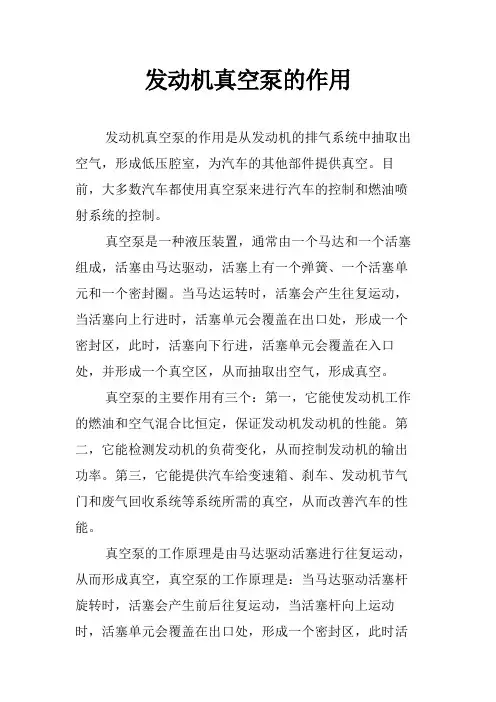

发动机真空泵的作用
发动机真空泵的作用
发动机真空泵的作用是从发动机的排气系统中抽取出空气，形成低压腔室，为汽车的其他部件提供真空。
目前，大多数汽车都使用真空泵来进行汽车的控制和燃油喷射系统的控制。
真空泵是一种液压装置，通常由一个马达和一个活塞组成，活塞由马达驱动，活塞上有一个弹簧、一个活塞单元和一个密封圈。
当马达运转时，活塞会产生往复运动，当活塞向上行进时，活塞单元会覆盖在出口处，形成一个密封区，此时，活塞向下行进，活塞单元会覆盖在入口处，并形成一个真空区，从而抽取出空气，形成真空。
真空泵的主要作用有三个：第一，它能使发动机工作的燃油和空气混合比恒定，保证发动机发动机的性能。
第二，它能检测发动机的负荷变化，从而控制发动机的输出功率。
第三，它能提供汽车给变速箱、刹车、发动机节气门和废气回收系统等系统所需的真空，从而改善汽车的性能。
真空泵的工作原理是由马达驱动活塞进行往复运动，从而形成真空，真空泵的工作原理是：当马达驱动活塞杆旋转时，活塞会产生前后往复运动，当活塞杆向上运动时，活塞单元会覆盖在出口处，形成一个密封区，此时活
塞杆向下行进，活塞单元会覆盖在入口处，形成一个真空区，从而抽取出空气，形成真空。
真空泵在汽车中是十分重要的，它不仅提供了发动机混合空气量的真空，也为变速箱、刹车、发动机节气门和废气回收系统等系统提供了必要的真空，从而改善汽车的性能。
所以，正确地使用和维护真空泵，对于汽车的正常运行和安全驾驶至关重要。
汽车真空助力泵工作原理
汽车真空助力泵工作原理汽车真空助力泵是一种用于增加制动系统效能的装置。
它广泛应用于现代汽车制动系统中，通过增加制动时的负压来提供力量，以减轻驾驶员踩踏制动踏板所需的力量。
汽车真空助力泵的工作原理主要基于负压的原理。
当发动机正常运转时，活塞在气缸内上下运动，通过连杆与凸轮轴相连。
凸轮轴的旋转运动使活塞产生压缩空气，并将空气排出。
真空助力泵的工作取决于发动机进气歧管中的负压。
通过一个负压传感器，泵可以检测到进气歧管中的负压水平。
当发动机呈高负荷工况时，负压会达到最大值。
泵的工作是通过利用这个负压来生成真空。
泵的内部结构主要由两部分组成：主泵体和凸轮轴。
主泵体是泵的核心部分，主要由一个气缸和活塞组成。
凸轮轴安装在发动机的正时轮后方，与发动机一同旋转。
当凸轮轴旋转时，活塞也会跟随旋转并上下运动。
当凸轮轴旋转时，凸轮会推动活塞往下运动，由于活塞下面的空气无法快速流入，因此会形成负压状态。
随后，在凸轮轴旋转的下一个周期中，活塞上升并迅速充满空气，将形成负压的空气排出。
这种循环运动会不断形成真空，并将真空送入制动系统。
真空助力泵能够通过一个真空泵的开关来控制工作状态。
当发动机启动时，真空泵会自动工作以形成真空。
一旦真空水平达到一定数值，开关将关闭进一步的真空泵工作。
泵会维持现有的真空水平，并在需要时自动开启以保持真空。
在汽车制动系统中，真空助力泵的主要作用是通过产生真空来减轻驾驶员踩踏制动踏板所需的力量。
当驾驶员踩下制动踏板时，负压会传递给真空助力泵，泵会将真空传递到制动系统中的真空助力器。
真空助力器会将真空的力量转化为机械力以实现制动。
总结起来，汽车真空助力泵的工作原理主要基于发动机进气歧管中的负压。
通过凸轮轴的旋转运动，泵内的活塞会产生负压并不断形成真空。
真空助力泵能够通过一个真空泵的开关来控制工作状态，以及将产生的真空传递给制动系统中的真空助力器。
这样，驾驶员在制动过程中所需的力量就会得到减轻，提高了驾驶的舒适性和安全性。
汽车真空泵的结构
汽车真空泵的结构1. 概述汽车真空泵是一种重要的部件，主要用于制动系统、进气系统和排放系统中。
它通过产生负压来提供动力和辅助操作，确保汽车的正常运行和安全性能。
本文将对汽车真空泵的结构进行全面、详细和深入的探讨。
2. 真空泵的分类根据工作原理和结构特点，汽车真空泵可以分为以下几类：2.1 机械真空泵机械真空泵是最常见的一种汽车真空泵，它通过机械方式产生负压。
其主要结构包括以下几个关键部件：2.1.1 叶片机械真空泵中的叶片是关键部件之一。
通常采用曲轴驱动叶片运动，通过旋转产生负压。
叶片材质通常为金属或复合材料，具有良好的耐磨和耐腐蚀性能。
2.1.2 壳体机械真空泵的壳体是另一个重要部件，用于固定和保护内部结构。
壳体通常采用铸铁或铝合金制成，具有足够的强度和刚度来承受工作条件下的振动和压力。
2.1.3 进气口和排气口机械真空泵的进气口和排气口分别用于吸入和排出气体。
进气口通过气流到达叶片，形成负压；排气口将吸入的气体排出。
这两个部件通常与其他系统相连接，如制动系统和进气系统。
2.2 液体环真空泵液体环真空泵是另一种常见的汽车真空泵，其特点是利用液体的回流和迅速旋转形成真空。
其主要结构包括以下几个关键部件：2.2.1 液体环液体环是液体环真空泵的核心部件，由液体充满。
它通过旋转产生离心力，将气体抽出，并形成真空。
液体环通常由耐腐蚀材料制成，如不锈钢或特殊合金。
2.2.2 涡轮涡轮是液体环真空泵的另一个关键部件，通过叶片的旋转运动产生负压。
叶片材质通常为金属或复合材料，具有良好的耐磨和耐腐蚀性能。
2.2.3 液力传动器液力传动器用于传输旋转动力，使涡轮和液体环保持同步旋转。
它通常由特殊的液体填充，具有良好的润滑和传动效果。
3. 真空泵的工作原理汽车真空泵的工作原理归纳起来就是通过一定的方式产生负压，实现抽气和真空作用。
不同类型的真空泵有不同的工作原理和机构。
1.机械真空泵的工作原理：1.叶片在旋转中将气体抽入泵内，形成负压。
汽车真空助力制动原理和真空泵
汽车真空助力制动原理和真空泵真空助力制动原理可以简单概括为以下几个步骤：1.踩踏制动踏板：当司机踩下制动踏板时，制动液会从主汽缸中流出，进入制动系统。
2.真空助力器感应：制动踏板上的活塞会与真空助力器相连，使真空助力器内的两侧压力相等。
而当司机踩下制动踏板时，活塞会移动，改变真空助力器两侧压力的平衡。
3.真空泵工作：当活塞移动，真空助力器一侧的压力变低，真空泵开始工作。
真空泵会通过带有活塞的装置，产生负压，吸入空气，从而形成真空。
这个过程需要燃烧引擎和引擎盖下的配备真空泵的随动部件（如凸轮，偏心轮或曲轴等）共同完成。
真空是由活塞在气缸内产生的部分气体排出，所以为了保持恒压，气缸内也充满了空气。
4.真空助力器工作：真空泵产生的负压会使真空助力器内部的隔膜移动，与供应制动踏板的活塞相连。
这样，当司机施加脚力时，由于隔膜的移动，导致真空助力器内压力的改变。
5.制动力增大：真空助力器内部压力的改变传给液压助力转叉，使助力转叉在助力转叉后控制制动液的进出和制动力的调节。
同时，通过真空管路将变化的压力传递到主汽缸，增加其内部的压力。
这样，踩踏制动踏板时，由于真空助力器的辅助作用，制动液的压力增大，从而增加了制动力矩。
总结起来，汽车真空助力制动的工作原理主要是通过真空泵产生负压，使真空助力器工作，并通过助力转叉将隔膜移动的压力传递给主汽缸，从而增加制动力矩。
真空泵是实现汽车真空助力制动的关键部件。
一般情况下，真空泵被安装在发动机上，它是通过发动机的动力来工作的。
真空泵的工作原理主要是通过曲轴带动泵的活塞运动，实现吸入和排出气体的过程。
当活塞向下运动时，气缸内形成低压区域，吸入空气并将其排出。
当活塞向上运动时，气缸内产生高压气体，将其排出。
这样循环进行，就会产生稳定的真空压力。
随着汽车科技的发展，一些现代汽车的真空助力制动系统也在逐渐演变和改进。
例如，一些先进的电动助力转向系统已经逐渐替代了传统的真空泵助力器。
汽车真空泵分类与用途
汽车真空泵分类与用途在汽车系统中，真空泵扮演着非常重要的角色。
本文将详细介绍汽车真空泵的分类和用途，主要包括旋片式真空泵、活塞式真空泵和膜片式真空泵。
一、旋片式真空泵旋片式真空泵是一种利用偏心轮和泵体壁面构成的密封间隙，在泵体旋转过程中实现气体吸入与排出的泵。
其特点是结构简单、紧凑，使用方便，适用于较高真空度的场合。
然而，旋片式真空泵的转速较高，容易发热，因此需要良好的润滑和冷却系统。
应用场景：旋片式真空泵在汽车刹车系统中广泛应用，用于抽取刹车系统中的空气，确保刹车系统的正常运行。
二、活塞式真空泵活塞式真空泵是利用活塞在气缸内往复运动来增加和减少气体的体积，从而实现气体的吸入和排出。
活塞式真空泵具有较高的抽气速率和较大的抽气量，适用于较大规模的气体输送。
但是，活塞式真空泵的结构较为复杂，需要定期维护和检修。
应用场景：活塞式真空泵在汽车悬挂系统中应用较为广泛，用于抽取悬挂系统中的空气，保证悬挂系统的正常运行。
三、膜片式真空泵膜片式真空泵是利用膜片在泵体上的往复运动，使泵体内的气体体积发生变化而实现气体吸入与排出的。
膜片式真空泵具有体积小、重量轻、维护方便等特点，因此在现代汽车中得到了广泛应用。
应用场景：膜片式真空泵在汽车空调系统中占据重要地位，它不仅用于抽取空调系统中的空气，还为空调系统的正常运行提供必要的真空度。
此外，膜片式真空泵在汽车刹车系统和悬挂系统中也有广泛应用。
四、维护与保养为了确保汽车真空泵的正常运行和使用寿命，车主们需要注意以下维护和保养事项：1.定期检查真空泵的润滑和冷却系统，确保良好的运行状态。
2.定期清理真空泵的吸入口和过滤器，防止杂物堵塞影响性能。
3.检查真空泵的密封件是否完好，如有磨损及时更换。
4.定期更换真空泵的润滑油，保持润滑状态。
5.在日常使用中，注意观察真空泵的运行状态，如有异常声音或振动应及时检修。
五、结论汽车真空泵作为汽车的重要组成部分，对于保证汽车的正常运行和安全性具有重要意义。
汽车真空助力制动原理和真空泵
汽车真空助力制动原理和真空泵汽车真空助力制动系统由真空助力器、制动主缸和制动踏板组成。
当驾驶员踩下制动踏板时，驱动杆传送制动力到制动主缸，从而使制动油施加在制动器上产生制动力。
在传统的非助力制动系统中，驾驶员需要通过自身力量直接施加足够大的力来使制动器工作。
而在汽车真空助力制动系统中，较大的制动力是通过真空助力器提供的真空引力来实现的。
真空助力器安装在制动主缸和制动踏板之间，它通过驾驶员施加的小力来控制主缸产生足够大的制动力。
当驾驶员踩下制动踏板时，制动踏板的运动将活塞和活塞杆推动到一定位置。
此时，真空助力器内部的活塞也会受到一定的压力，使活塞与真空泵连通。
由于真空助力器的作用，真空泵将通过吸气管道吸取外界空气，形成真空状态。
真空泵产生的真空将施加到真空助力器的活塞上，从而提供足够大的制动力。
真空泵的工作原理：真空泵是一种通过机械或电动方式产生负压的装置。
汽车上常用的真空泵一般为机械式真空泵。
机械式真空泵通过驱动装置（如发动机）驱动，其工作原理主要包括进气、压缩、排气三个过程。
首先，当发动机运转时，通过曲轴的驱动，驱动轴在曲轴上做圆周运动，同时套在驱动轴上的凸轮也随之旋转。
凸轮上凸起的部分会与泵腔中的活塞接触，使活塞向下压，从而清空泵腔，创建一定的空气容积。
其次，当活塞开始上升时，泵腔内的压力开始上升，此时出现的负压将通过进气阀引起气体的流动，从而使凸轮与活塞一同上升，泵腔再次开始充气。
最后，当凸轮与活塞再次接触时，泵腔中的气体被压缩，此时气体的压力达到一定值，进气阀关闭，进一步的活塞上升将气体排出泵腔，形成真空状态。
需要注意的是，真空泵的工作原理和具体结构可能会因不同的汽车制造商而有所不同。
不过，总的来说，真空泵都是通过机械装置产生真空状态的。
在汽车真空助力制动系统中，真空泵的作用在于产生足够的真空引力，帮助驾驶员施加制动力。
通过运动系统的驱动，真空泵将外界空气抽入泵腔并压缩，从而形成真空，为真空助力器提供足够的制动力。
汽车上真空泵的作用和用途
汽车上真空泵的作用和用途
汽车上的真空泵是指一种利用活塞运动产生真空的机械装置。
通常情况下，汽车真空泵用于驱动制动系统和其他设备的进气管，为发动机提供稳定的进气。
因此，它在汽车行业中有着重要的作用。
首先，真空泵是汽车制动系统的重要组成部分，可以加强制动效果。
在踩下刹车踏板时，制动系统需要产生巨大的压力，从而制动轮胎并减速车辆。
如果没有电动真空泵的帮助，制动系统需要依靠司机的脚力产生足够的压力，这对许多司机来说是困难的，尤其是在长时间制动和板车上。
因此，真空泵在汽车制动系统中的作用是不可或缺的。
其次，汽车的其他设备也需要真空泵的帮助，以提供稳定的进气。
例如，汽车的发动机需要在正常运转时吸入充足的空气和燃料混合物，从而产生足够的动力。
如果进气管中没有足够的真空，发动机可能无法提供足够的动力，并可能产生其他故障和问题。
因此，在现代汽车中，电动真空泵已成为发动机正常运转所必需的设备之一。
除了在汽车制动系统和进气管中的作用外，真空泵还可以用于汽车特殊设备的控制，如嘴车、信标灯、前照灯调整、中央门锁系统等。
这些设备通常需要真空泵的帮助，以便以正确的方式运行和执行其任务。
总之，汽车上的真空泵是一种非常重要的装置，为汽车行业提供了重要的功能和
服务。
它们在汽车制动系统、进气管系统和其他设备中发挥着关键作用，帮助保证汽车的正常运行和安全性。
因此，在维护和保养汽车时，确保真空泵的正常运行和维护是非常重要的。
汽车真空泵的工作原理
汽车真空泵的工作原理
汽车真空泵通过机械力驱动，利用活塞运动的方式产生负压，从而实现抽气的目的。
具体说来，汽车真空泵由驱动轴、减速器、传动机构、活塞和阀门组成。
当发动机工作时，驱动轴通过传动机构与活塞相连。
活塞在驱动轴的作用下做往复运动，从而引起真空泵内部的压力变化。
在每个行程的末端，活塞会产生一段时间的真空，这时候通过阀门将抽出的空气从泵体中排出。
在活塞回程过程中，一侧的阀门关闭，另一侧的阀门打开，以便进气。
当活塞继续往返运动时，反复产生真空和压缩的过程。
汽车真空泵主要用于驱动部分功能的元件，如刹车助力器和进气门执行器。
在刹车助力器中，真空泵通过吸入大气压降低助力器内部的压力，从而帮助驾驶员施加刹车力。
而在进气门执行器中，真空泵通过控制进气门的开启和关闭，实现发动机的顺利工作。
总之，汽车真空泵通过机械运动产生负压，并通过阀门控制进气和排气过程，从而实现对刹车助力器和进气门执行器的驱动。
