通风工程防烟与排烟的设计要求

通风工程防烟与排烟的设计要求

防烟与排烟的设计要求一、建筑中的防烟采用机械加压送风防烟方式或可开启外窗的自然排烟方式。

设计时尽量考虑自自然排烟方式,自然排烟口的净面积应符合下列规定:1、防烟楼梯间前室、消防电梯间前室,不应小于2.0m2;合用前室,不应小于3.0m2;2、靠外墙的防烟楼梯间,每5 层内可开启排烟窗的总面积不应小2.0m2;3、中庭、剧场舞台,不应小于该中庭、剧场舞台楼地面面积的5%;4、其它场所,宜取该场所建筑面积的2%~5%。

5、自然排烟口距该防烟分区最远点的水平距离不应超过30m。

6、高规:净空高度小于12米的中庭可开启的天窗或高侧窗的面积不应小于该中庭地面积的5%。

二、机械防烟防烟楼梯间及其前室、消防电梯间前室或合用前室应设置防烟设施,如果不能满足自然排烟条件时,应设机械加压送风设施。

2.1建规机械加压送风防烟系统的加压送风量应经计算确定。

当计算结果与下表的规定不一致时,应采用较大值。

最小机械加压送风量条件和部位加压送风量(m3 /h )前室不送风的防烟楼梯间25000防烟楼梯间及其合用前室分别加压送风防烟楼梯间16000合用前室13000消防电梯间前室15000防烟楼梯间采用自然排烟,前室或合用前室加压送风22000注:表内风量数值系按开启宽×高=1.5m×2.1m 的双扇门为基础的计算值。

当采用单扇门时,其风量宜按表列数值乘以0.75 确定;当前室有2 个或2 个以上门时,其风量应按表列数值乘以1.50~1.75 确定。

开启门时,通过门的风速不应小于0.70m/s。

2.2高层建筑防烟楼梯间及其前室、合用前室和消防电梯间前室的机械加压送风量应由计算确定,或按下表的规定确定。

当计算值和本表不一致时,应按两者中较大值确定。

最小机械加压送风量条件和部位加压送风量(m3 /h )前室不送风的防烟楼梯间<20层25000--30000前室不送风的防烟楼梯间20-32层35000--40000防烟楼梯间及其合用前室分别加压送风<20层防烟楼梯间16000--20000合用前室12000--16000防烟楼梯间及其合用前室分别加压送风20-32层防烟楼梯间20000--25000合用前室18000--22000消防电梯间前室<20层15000--20000消防电梯间前室20-32层22000--27000 防烟楼梯间采用自然排烟,前室或合用前室加压送风22000--27000 防烟楼梯间采用自然排烟,前室或合用前室加压送风28000--32000注:表内风量数值系按开启宽×高=1.6m×2.0m 的双扇门为基础的计算值。

防烟排烟系统自然通风与自然排烟范本(2篇)

防烟排烟系统自然通风与自然排烟范本(2篇)

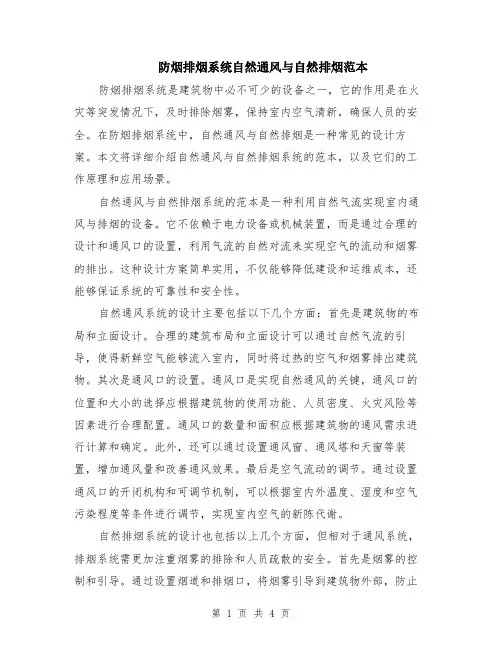

防烟排烟系统自然通风与自然排烟范本防烟排烟系统是建筑物中必不可少的设备之一,它的作用是在火灾等突发情况下,及时排除烟雾,保持室内空气清新,确保人员的安全。

在防烟排烟系统中,自然通风与自然排烟是一种常见的设计方案。

本文将详细介绍自然通风与自然排烟系统的范本,以及它们的工作原理和应用场景。

自然通风与自然排烟系统的范本是一种利用自然气流实现室内通风与排烟的设备。

它不依赖于电力设备或机械装置,而是通过合理的设计和通风口的设置,利用气流的自然对流来实现空气的流动和烟雾的排出。

这种设计方案简单实用,不仅能够降低建设和运维成本,还能够保证系统的可靠性和安全性。

自然通风系统的设计主要包括以下几个方面:首先是建筑物的布局和立面设计。

合理的建筑布局和立面设计可以通过自然气流的引导,使得新鲜空气能够流入室内,同时将过热的空气和烟雾排出建筑物。

其次是通风口的设置。

通风口是实现自然通风的关键,通风口的位置和大小的选择应根据建筑物的使用功能、人员密度、火灾风险等因素进行合理配置。

通风口的数量和面积应根据建筑物的通风需求进行计算和确定。

此外,还可以通过设置通风窗、通风塔和天窗等装置,增加通风量和改善通风效果。

最后是空气流动的调节。

通过设置通风口的开闭机构和可调节机制,可以根据室内外温度、湿度和空气污染程度等条件进行调节,实现室内空气的新陈代谢。

自然排烟系统的设计也包括以上几个方面,但相对于通风系统,排烟系统需更加注重烟雾的排除和人员疏散的安全。

首先是烟雾的控制和引导。

通过设置烟道和排烟口,将烟雾引导到建筑物外部,防止烟雾向室内蔓延。

烟道的设计应考虑烟雾的传播特性和烟道的通风效果,保证烟雾能够快速排出建筑物。

其次是排烟口的设置和数量。

排烟口的设置应遵循一定的原则,如数量要足够,位置要合理,面积要适当。

通常,排烟口应设置在楼梯间、走廊和消防用途的房间等易堵塞区域。

此外,还可以设置自动排烟装置,如排烟风机和排烟阀门,提高排烟系统的工作效率。

通风防排烟设计PPT课件

通风防排烟设计PPT课件

04
通风防排烟系统运行维护 与管理
运行管理要点
确保系统正常运行
定期检查通风防排烟系统的各 项设备,确保其正常运行,及
时发现并处理故障。
监控系统状态
通过监控系统实时监测通风防 排烟系统的运行状态,及时发 现异常情况并采取相应措施。
记录运行数据
对通风防排烟系统的运行数据 进行记录,以便对系统性能进 行评估和优化。
管道漏风
排烟效果不佳
如发现管道漏风现象,应立即查找漏风原 因,并采取相应措施进行修复。
如排烟效果不佳,应检查排烟口、过滤器 等部件是否正常,如有堵塞或损坏及时清 理或更换。
05
通风防排烟系统案例分析
案例一:某高层建筑的通风防排烟系统设计
建筑特点
该高层建筑高度超过100米,具有复杂的建筑结构和多 样的功能区域。
设备配置
考虑系统的安全性和稳定性,对设备的配置进行调整优 化,确保系统能够高效稳定地运行。
03
通风防排烟系统施工与验 收
施工工艺与要点
施工前准备
熟悉图纸,进行技术交底,准备施工 材料和机具。
02
风管制作
采用镀锌钢板或玻璃钢板材,按照设 计要求制作风管,确保风管的尺寸、 形状、连接方式等符合规范。
03
防噪减振
选用低噪音、低振动的设备,并 采取有效的减振降噪措施,以减
少对周边环境的影响。
02
管线布置
合理规划通风管道和排烟管道的 走向,确保气流顺畅且不影响车
库的正常使用。
04
节能环保
采用节能型通风设备和环保材料 ,降低能耗和减少对环境的影响

案例三
运营挑战
该工业厂房内设备密集,生 产过程中产生大量热气和有 害气体。

地下车库防排烟与通风系统设计

地下车库防排烟与通风系统设计
(1)机械通风换气系统最常用的方式。在机械通风换气 系统中,最常用的换气方式是使用排风机,将有害气体通过排 风口吸入到排风管,然后统一送至室外。送风机将室外新鲜 空气引入室内送风管,然后经送风口补充到室内。
(2)喷流诱导通风系统分析。喷流诱导通风系统是一种
148
新型的通风系统,是以少量高速喷出的气体来诱导和搅拌周 围的大量空气并带动至特定方向,该系统可以有效解决地下 车库内的通风问题,以保证室内不产生气流死角。
关键词:地下车库;防排烟;通风系统
1 引言
随着社会快速发展,城市化进程不断加快,建设用地需求 不断增加,其建设成本也呈现出快速增长的势头。面对这种 发展的窘境,积极寻求地下空间的建设,已经成为提升土地利 用效率的高效方法,其中最典型的地下建筑就是地下停车场。 因此,为了保证地下车库的安全使用,对其防排烟和通风系统 进行重点研究,具有非常重要的现实意义。
6 结束语
随着地下车库使用频率的提高,其的安全性受到越来越 高的关注。在对地下车库的防排烟和通风设计中,设计师要 秉持着科学、合理的设计理念,针对地下车库的实际情况,作 出防排烟和通风设计,进一步提升车库的安全性适用性。
参考文献: [1] 吴海涛 . 地下停车场防排烟与通风系统设计[J]. 住宅与房地 产,2018(16):83. [2] GB 50736—2012. 民用建筑供暖通风与空气调节设计规 范[S]. [3] GB 50067—2014. 汽车库、修车库、停车场设计防火规范[S]. [4] GB 51251—2017. 建筑防烟排烟系统技术标准[S].
5 设计中应注意的问题
首先,送风、排风、烟管路应按排烟分区设置。排风、烟系 统应根据车库的具体建筑外形、面积慎重分区,分区面积严格 按照规范要求不要超过 2000m2。其次,在选择送、排风机房位 置时,尽量对称、对角设置,这样便于气流通畅,减少各自管路 交叉,又能保证地面上竖井的排风口与进风口的距离要求。 最后,排烟口应尽量与排风口合用,减少活动部件投资同时电 气控制简单、施工方便、系统可靠。

通风防排烟设计规范

通风防排烟设计规范

通风防排烟设计规范篇一:防排烟设计规范防排烟设计规范(09年最新修订)一.建筑防排烟的一般规定1.1建筑中的防烟可采用自然通风方式或机械加压送风方式;排烟可采用自然排烟方式或机械排烟方式。

1.2民用建筑下列部位应设置防烟设施:1防烟楼梯间及其前室;2消防电梯间前室或合用前室;3高层建筑的避难层(间);4人民防空工程避难走道的前室;1.3民用建筑下列部位应设置排烟设施:1高层建筑面积超过100m2、非高层公共建筑中建筑面积大于300 m2且经常有人停留或可燃物较多的地上房间;2总建筑面积大于200 m2或一个房间建筑面积大于50 m2且经常有人停留或可燃物较多的地下、半地下建筑或地下室、半地下室;3多层建筑设置在一、二、三层且房间建筑面积大于200 m2或设置在四层及四层以上或地下、半地下的歌舞娱乐放映游艺场所;高层建筑内设置在首层或二、三层以及设置在地下一层的歌舞娱乐放映游艺场所;4长度超过20m的疏散走道;多层建筑中的公寓、通廊式居住建筑长度大于40m的地上疏散走道;5中庭;6非高层民用建筑及高度大于24m的单层公共建筑中,建筑占地面积大于1000 m2的地上丙类仓库;7汽车库。

1.4防烟与排烟系统中的管道、风口及阀门等必须采用不燃材料制作,且风道不宜采用土建风道;当防排烟系统采用金属管道时,其钢板厚度按《通风与空调工程施工质量验收规范(GB50243-2002)》高压系统选用。

1.5机械加压送风系统、排烟系统和补风系统的风速应符合下列规定:1采用金属管道时,不宜大于20m/s;2采用内表面光滑的混凝土等非金属管道时,不宜大于15m/s;3机械加压送风口不宜大于7m/s;排烟口不宜大于10m/s;机械补风口不宜大于10m/s,公共聚集场所不宜大于5m/s;自然补风口不宜大于3m/s。

1.6加压送风机、排烟风机和用于排烟补风的送风机宜设置在通风机房或室外屋面上。

风机房应采用耐火极限不低于2.0h 的隔墙和1.5h的楼板及甲级防火门与其他部位隔开。

防烟排烟系统自然通风与自然排烟模版

防烟排烟系统自然通风与自然排烟模版

防烟排烟系统自然通风与自然排烟模版自然通风与自然排烟系统是一种被广泛采用的建筑通风烟气排放方式。

它通过利用建筑的自然风力和烟气的热浮力,实现建筑内的空气流通和烟气排放,既可以提供室内空气的新鲜度,又能有效地排除烟雾,保证建筑内的安全环境。

接下来,将为大家介绍防烟排烟系统自然通风与自然排烟的模板。

一、自然通风的原理及设计要点1. 自然通风的原理自然通风是利用自然气流的作用,通过建筑自身的开口和屋顶的气流出口,实现建筑内、外的空气交换。

2. 自然通风的设计要点(1)建筑的朝向和布局应有利于利用自然气流,提供通风的通道,如设置室外窗户和通风孔。

(2)建筑的通风口应根据室内的通风需求和外部气候条件确定,保证室内通风的效果。

(3)建筑的通风口设计应合理,尺寸宜大宜小,可根据建筑时期确立,需与建筑设计相协调。

(4)建筑的通风口位置应考虑到建筑内气流的流动规律,采取合理的设置位置。

(5)建筑的通风口和横通面积之比应保持适度,通风口需求合理,以便达到良好的通风效果。

二、自然排烟的原理及设计要点1. 自然排烟的原理自然排烟是利用烟气的热浮力和建筑内外的气流压差,通过建筑内自然产生的排烟口和外部气流出口,实现建筑内烟气的排放。

2. 自然排烟的设计要点(1)建筑的排烟口应根据烟气产生的位置和数量确定,保证烟气的及时排放。

(2)建筑的排烟口设置应符合烟气排放规范,保证烟气的顺利排放。

(3)建筑的排烟口位置应考虑到烟气的产生位置和流动规律,采取合理的设置位置。

(4)建筑的排烟口和横通面积之比应适当,以保证烟气的顺利排放。

(5)建筑的烟气产生量和排烟口的数量应相匹配,保证烟气排放的效果。

三、自然通风与自然排烟系统的综合设计1. 自然通风与自然排烟系统的合理布局自然通风与自然排烟系统的布局应充分考虑建筑的朝向、布局、通风口和排烟口的位置,合理布置建筑内的空气流通通道和排烟通道,以达到良好的通风效果和排烟效果。

2. 自然通风与自然排烟系统的设计参数(1)通风量和排烟量的计算:根据建筑的使用类型、人员数量、燃烧物质数量和烟气产生量,计算出合理的通风量和排烟量。

人民防空工程设计防火 (5)防烟、排烟和通风、空气调节

人民防空工程设计防火 (5)防烟、排烟和通风、空气调节

防烟、排烟和通风、空气调节6.1 一般规定6.1.1 人防工程下列部位应设置机械加压送风防烟设施:l 防烟楼梯间及其前室或合用前室;2 避难走道的前室。

6.1.2 下列场所除符合本规范第6.1.3条和第6.1.4条的规定外,应设置机械排烟设施:l 总建筑面积大于200m2 的人防工程;2 建筑面积大于50m2 ,且经常有人停留或可燃物较多的房间;3 丙、丁类生产车间;4 长度大于20m的疏散走道;5 歌舞娱乐、放映游艺场所;6 中庭。

6.1.3 丙、丁、戊类物品库宜采用密闭防烟措施。

6. 1.4 设置自然排烟设施的场所,自然排烟口底部距室内地面不应小于2m,并应常开或发生火灾时能自动开启,其自然排烟口的净面积应符合下列规定:l 中庭的自然排烟口净面积不应小于中庭地面面积的5%;2 其他场所的自然排烟口净面积不应小于该防烟分区面积的2%。

6.2 机械加压送风防烟及送风量6.2.1 防烟楼梯间送风系统的余压值应为(40~50)Pa,前室或合用前室送风系统的余压值应为(25—30)Pa。

防烟楼梯间、防烟前室或合用前室的送风量应符合下列规定:1 当防烟楼梯间和前室或合用前室分别送风时,防烟楼梯间的送风量不应小于16000m3 /h,前室或合用前室的送风量不应小于13000m3/h;2 当前室或合用前室不直接送风时,防烟楼梯间的送风量不应小于25000m3/h,并应在防烟楼梯间和前室或合用前室的墙上设置余压阀。

注:楼梯间及其前室或合用前室的门按1.5m×2.1m计算,当采用其他尺寸的门时,送风量应根据门的面积按比例修正。

6.2.2 避难走道的前室送风余压值应为(25—30)Pa,机械加压送风量应按前室入口门洞风速(0.7~1.2)m/s计算确定。

避难走道的前室宜设置条缝送风口,并应靠近前室入口门,且通向避难走道的前室两侧宽度均应大于门洞宽度0.1m(图6.2.2)。

6.2.3 避难走道的前室、防烟楼梯间及其前室或合用前室的机械加压送风系统宜分别设置。

车库与设备房的通风及排烟系统设计

车库与设备房的通风及排烟系统设计
01
03
02
1.6 阀门
1 车库通风与排烟系统设计
1 车库通风与排烟系统设计
1.7 其他 风管穿越沉降缝、伸缩缝的地方应设置防火软接头,沉降缝、伸缩缝两侧的风管上应设置防火阀(排烟系统为280℃防火阀,送风系统为70℃防火阀)。
排风与排烟系统合用
自然通风排烟
机械排风(烟)+自然进风
机械排风(烟)+机械送风 根据水泵房通风与排烟系统形式检查水泵房内送、排风井设置数量和位置是否合适,若不合适,给建筑专业提风井条件图。
排烟风机入口安装280℃常开电动排烟防火阀,连锁风机关闭,超过280℃关闭。
为了调节各排风(烟)支管风量,可以在支管上安装对开多叶调节阀。
2.6 阀门
2 水泵房通风与排烟系统设计
平时通风、事故通风
自然通风、机械通风
根据配电房通风形式检查水泵房内送、排风井设置数量和位置是否合适,若不合适,给建筑专业提风井条件图。
事故通风量= (柴油发电机房面积+储油间面积) ×h×12次/h×1.1
根据上述计算结果选择排风(烟)机,通常选用SWF系列防爆型风机。
根据选定风机的风量校核柴油发电机房排风(烟)井净面积
4 柴油发电机房、储油间通风系统设计 平时送风机的送风量不小于排风量的50%,根据所选择的排风机的风量选择送风机,通常选用SWF系列防爆型风机。 发电机工作时送风机的风量根据发电机的发热量确定,通常选择T35-11系列防爆型轴流风机。 根据选定风机的风量校核柴油发电机房送风井净面积 4.3 送风机的选择
02
排烟量=防烟分区面积×层高×6次/h×1.1
03
根据上述计算结果选择排风(烟)机,通常选用HTF(C)系列双速风机。平时低速排风,火灾时高速排烟。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

设计依据
《民用建筑供暖通风与空气调节设计规范》 GB50736-2012
《民用建筑设计通则》 GB50352-2005
《建筑设计防火规范》 GB50016-2006
《汽车库、候车库、停车场设计防火规划》 GB50067-2014
《通风与空调工程施工质量验收规范》 GB50243-2002
《夏热冬暖地区居住建筑节能设计标准》 JGJ75-2012
《公共建筑节能设计标准》 GB 50189-2015
《民用建筑热工设计规范》 GB 50176-93
《建筑气象参数》 GFC15-1-90
《暖通空调制图标准》 GB/T50114-2001
《人民防空地下室设计规范》 GB 50038-94
《六级人防通风采光窗井通用图集》 GJBT—342
《建筑机电工程抗震设计规范》 GB50981—2014
国家、省市现行的相关建筑节能法律、法规
空调通风设计计算按惠州市夏季室外气象参数
设计范围
1.防排烟系统;
2.通风系统。

防排烟系统
1防排烟系统设置
地下室
地下室为车库和设备房,按防火分区设通风和排烟共用系统,平时通风换气,火灾时机械排烟。

车库排风及排烟量均按换气次数不小于6次/h确定,对不能由车道进行补风的防火分区,设机械送风机补充新风,送风量为排烟量的50%
地下一二层,分别为两个防火分区。

1)地下停车库,两个防火分均区划分为多防烟分区,每个防烟分区面积不大于 500m2。

每个防烟分区选用一台消防柜式离心排烟风机,变频控制,防火分区均为自然进风补充新风系统。

2)生活泵房、消防泵房用各设一台消防轴流排烟风机,平时对设备房排风,火灾时对设备
排烟。

3)配电房用一台消防轴流排烟风机,平时对设备房排风,火灾时不排烟,灭火后通风。

4)发电机房和储油间独立设置一台防爆型排风机,平时对设备房排风,火灾时不排烟,灭
火后通风。

防烟楼梯间、前室及消防电梯前室
1)地下室防烟楼梯间、前室及消防电梯前室均设置加压送风系统,加压风机放在电梯前室。

2)风机的选择以能保证防烟楼梯间余压为40~50Pa,前室余压为25~30Pa为原则;防烟楼
梯间设常开送风口,前室设一个常闭电动送风口,电动送风口与系统相应加压送风机联
锁。

消防时开启着火层和上下层(共三层)的前室电动风口。

3)±以上防烟楼梯间前室、消防电梯间前室可开启外窗面积不小于,合用前室不小于。


外墙的防烟楼梯间每五层内可开启外窗总面积之和不小于。

2排烟防火阀与排烟口
排烟风机入口管上设28℃排烟防火阀,并与相应排烟风机联锁。

防火分区内的排烟口距最远点的水平距离不超过30米,且与安全出口的最小水平距离大于2米。

通风系统的风管在穿出机房处安装防火阀,排风管穿入竖井时设置70℃温感关闭的防火阀。

排烟支管及排烟风机吸入口处设有280℃温感关闭的排烟防火阀。

3.排烟风机应能在280℃下连续运行30分钟。

4. 通风系统的防火技术措施
通风系统的风道穿越防火分区、空调机房及重要设备房的隔墙处,垂直风管与每层水平风管交接处的水平管段上均设70℃防火阀。

该防火阀有70℃自动熔断关闭,电信号关闭及状态返回信号。

通风及防排烟系统的管道采用镀锌钢板制作,在风管穿过的隔墙上,管道安装完毕后用耐火材料封堵。

通风系统风机的单位风量耗功率Ws不大于.
5.风管及风口设计风速
通风系统、防排烟系统以及合用系统,通风时风管风速≤10m/s,风口风速≤7m/s;消防排烟时金属风管风速≤20m/s混凝土风道风速≤15m/s,排烟口风速≤10m/s,加压送风口风速≤7m/s。

机械加压送风系统送风口风速不大于7m/s
6.电气控制
1)所有防火阀均设置温度点自动熔断,电信号关闭及状态返回信号。

所有防火阀及排烟风
机、送风机均受消防控制中心监控。

2)楼梯间加压送风系统控制:火灾时,自动开启加压送风机,自垂式百叶风口靠压力自动
开启。

3)消防电梯前室加压送风系统控制:火灾时,自动开启加压送风机和着火层及其上下层的
加压送风口,并联动开启送风机。

4)排烟系统控制:火灾时,自动开启排烟风机和着火的防火分区的排烟口。

每台排烟风机
入口设一个280C的排烟防火阀,当风管内烟气温度超过280C时,防火阀自动关闭,同时联动关闭排烟风机。

5)排烟系统的阀门应具有就地手动、探测器报警联动和消防中心遥控启动三种启动方式。

排烟阀门开启后,自动联动排烟风机,在机房和消防控制中心能控制排烟风机的启动和停机。

上述防排烟风机的状态信号及排烟阀信号均可反馈到消防控制中心。

通风系统
车库通风与防排烟系统合用。

设备安装
1.设备安装除按设计图纸、设计说明以及有关规范标准执行外尚应满足下列要求:
在本工程中安装的设备产品必须首先满足图纸设计参数,然后还应具备产品牌号、注册商标、产品合格证书、产品鉴定书、安装运行说明书或手册。

防火阀、防(排)烟阀、电动排烟(加压)风口、排烟风机等消防产品,必须选用符合国家有关技术标准要求,经当地公安消防部门认可的产品。

2.凡外露的传动机构(如三角皮带、联轴器等)均应安装安全防护罩,皮带防护罩可按采
暖通风国家标准图集选用。

3.本设计图中所示的风机仅表示其安装位置,风机安装是应注意风机的气流方向与本图所
要求的方向一致。

4.防火阀尺寸按所接风管尺寸采用。

防火阀的安装位置必须与设计相符,气流方向与阀体
上标置箭头相一致,严禁反向。

5.安装调节阀、蝶阀等调节配件时,必须注意将操作手柄配置在便于操作的部位。

6.安装防火阀和排烟阀时,应对外观质量和动作的灵活性、可靠性进行检验,确认合格后
再行安装。

7.所有风机尽量选用低噪声型,降低噪声源。

采用橡胶减震垫减震,进出口均须加软接头,
对于排烟风机,软接头应采用防火材料,其耐火性能要求能在280℃环境下连续工作不少于30min。

8.风机均作减振处理,在本工程中落地安装风机均采用橡胶减振垫减振,吊装风机采用金
属弹簧减振。

9.风机进出口风管设防火软接头,且软接头均应采用不燃材料制作。

10.通风机传动装置的外露部位以及直通大气的进出口,均装设防护罩(网)或采取其他安
全设施。

风管
1.风管材料及厚度:
除楼梯三、楼梯四以及消防电梯前室的加压送风采用混凝土风道以外,其余风管全部采用镀
安装在墙上和楼板上的防火阀,后面的风管联接段,采用2mm厚镀锌钢板制作,排烟风道采用离心玻璃棉隔热。

2.防火阀与防火墙之间的风管,采用厚度δ=的钢板制作。

3.风管加固:矩形风管边长≥630mm和保温风管边长≥800mm时,应采取加固措施。

4.风管标高:设计图中所注风管的标高,对于圆形时,以中心线为准;对于矩形或方形,
以风管底为准。

风管弯头曲率半径R≥(风管宽),否则加导流片。

当无标注管道标高时,按管顶贴梁底或楼板底安装。

5.风管支吊架:除在防火阀,电动风阀等部件安装处必须单独设支吊架外,一般风管每隔
2米左右设支吊架一个,支吊架的作法可参照采暖通风国家标准图集。

保温风管在风管壁与支吊架的横担之间必须衬垫刷过防火漆的硬木垫。

6.穿越变形缝处的风管两侧,应设置长度为200mm软接头,软接的接口应牢固严密。

7.风管上可拆卸接头不得设置在墙体或楼板内,风管穿越墙和楼板时,应设厚度不小于2mm
钢制防护套管。

8.风管支、吊或托架应设置于保温层的外部,并在支、吊、托架与风管间镶以垫木,同时
应避免在法兰、测量孔、调节阀等零部件处设置支、吊、托架。

9.风管油漆:非镀锌钢板制作的风管及支吊架,在清除表面的灰尘。

污垢与锈斑后,内外
表面均涂红丹防锈漆二道,明装部份再涂灰漆一道。

10.所有通风管道(含混凝土风道)均应保证漏风率不超过10%。

系统调试
整项工程安装完毕后,必须进行设备单机试运转和系统联动试运转。

环保设计
1.通风工程各用电设备支吊架均采取减振措施;风机进出口处加设软接头。

2.通风工程各用电设备均选用低噪声型。

3.柴油发电机房将由甲方另行委托当地专业环保公司做消声及烟气净化处理。

4.住宅厨房均设双烟道集中排除油烟。

5.空调器节能评价值为能效等级的2级。

6.防排烟所用设备能耗比均符合国家节能标准。

其他说明
所有安装及调试完毕后,按国家有关规范、标准和地方有关规定组织竣工验收。

凡以上说明未尽之处,均应按照现行最新国家标准有关规定进行施工。

本专业施工单位应配合土建施工单位进行洞口预留、预埋件设置等,施工完毕后应做好土建回填或封堵。
