投影与视图经典题目
专题25投影与视图(10个高频考点)(举一反三)(原卷版)
专题25 投影与视图（10个高频考点）（举一反三）【题型1 判断几何体的三视图】 (1)【题型2 根据三视图确定几何体】 (2)【题型3 在格点中作几何体的三视图】 (3)【题型4 根据三视图确定小立方体的个数】 (5)【题型5 根据三视图确定最多或最少的小立方体的个数】 (6)【题型6 根据俯视图中的小正方形中的数字确定其他视图】 (7)【题型7 去掉或移动小立方体确定视图是否改变】 (8)【题型8 平行投影的概念及特点】 (9)【题型9 中心投影的概念及特点】 (10)【题型10 正投影的概念及特点】 (11)【题型1 判断几何体的三视图】【例1】（2022·河南南阳·三模）下列几何体均是由若干个大小相同的小正方体搭建而成的，其三视图都相同的是（）A．B．C．D．【变式11】（2022·福建省龙岩市永定区第二初级中学一模）如图所示空心圆柱体，则该几何体的主视图是（）A．B．C．D．【变式12】（2022·辽宁阜新·中考真题）在如图所示的几何体中，俯视图和左视图相同的是（）A．B．C．D．【变式13】（2022·河北·育华中学三模）如图是一个长方体切去部分得到的工件，箭头所示方向为主视方向，那么这个工件的主视图是（）A．B．C．D．【题型2 根据三视图确定几何体】【例2】（2022·浙江台州·一模）如图是某几何体的三视图，则该几何体是（）A．B．C．D．【变式21】（2022·陕西咸阳·一模）如图是某个几何体的三视图，该几何体是（）主视图左视图俯视图A．B．C．D．【变式22】（2022·甘肃酒泉·一模）下面的三视图所对应的物体是（）．A．B．C．D．【变式23】（2022·云南·盈江县教育体育局教育科研中心模拟预测）如图，图形是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图）．已知主视图和左视图是两个全等的等腰三角形．若主视图腰长为6，俯视图是直径等于4的圆，则这个几何体的体积为_____．【题型3 在格点中作几何体的三视图】【例3】（2022·山东青岛·二模）如图是由一些棱长均为1个单位长度的小正方体组合成的简单几何体．(1)画该几何体的主视图、左视图：(2)若给该几何体露在外面的面（不含底图）都喷上红漆，则需要喷漆的面积是；(3)如果在这个几何体上再添加一些小正方体，并保持主视图和左视图不变，则最多可以再添加块小正方体．【变式31】（2022·江西吉安·一模）（1）如图是由10个同样大小的小正方体搭成的几何体，请分别画出它的主视图和左视图；（2）在不改变主视图和左视图的情况下，你认为最多．．还可以添加________个小正方体．【变式32】（2022·江苏南京·一模）从棱长为2的正方体毛坯的一角，挖去一个棱长为1的小正方体，得到一个如图所示的零件．（1）这个零件的表面积是．（2）请按要求在边长为1网格图里画出这个零件的视图．【变式33】（2022·河南安阳一模）如图，学校3D打印小组制作了1个棱长为4的正方体模型（图中阴影部分是分别按三个方向垂直打通的通道）．（1）画图：按从前往后的顺序，依次画出每一层从正面看到的图形，通道部分用阴影表示；（2）求这个正方体模型的体积．【题型4 根据三视图确定小立方体的个数】【例4】（2022·河南·三模）某几何体是由若干个大小相同的小正方体组合而成，下面是该几何体的三视图，则组成该几何体的小正方体的个数为（）A．3B．4C．5D．6【变式41】（2022·河南安阳一模）如图是由若干个相同的正方体组成的一个立体图形从三个不同方向看到的形状图，根据形状图回答下列问题：(1)原立体图形共有几层？(2)立体图形中共有多少个小正方体？【变式42】（2022·河南安阳一模）用若干个大小相同，棱长为1的小正方体搭成一个几何体，其三视图如图所示，则搭成这个几何体所用的小正方体的个数是（）A．3B．4C．5D．6【变式43】（2022·宁夏·银川北塔中学一模）一个几何体是由若干个棱长为2cm的小正方体搭成的，从正面、左面、上面看到的几何体的形状如图所示：(1)在“从上面看”的图中标出各个位置上小正方体的个数；(2)求该几何体的体积．【题型5 根据三视图确定最多或最少的小立方体的个数】【例5】（2022·黑龙江·齐齐哈尔市富拉尔基区教师进修学校二模）在桌上摆着一个由若干个相同正方体组成的几何体，其主视图和左视图如图所示，设组成这个几何体的小正方体的最少个数为m，最多个数为n，下列正确的是（）A．m＝5，n＝13B．m＝8，n＝10C．m＝10，n＝13D．m＝5，n＝10【变式51】（2022·安徽合肥一模）用小立方块搭一个几何体，主视图与左视图如下图，它最少要多少个立方块？最多要多少个立方块？画出这个几何体最多、最少两种情况下的俯视图，并用数字表示在该位置的小立方体的个数．【变式52】（2022·山东省枣庄市第四十一中学一模）用小立方体搭一个几何体，使它从正面、从上面看到的形状图如图所示．（1）它最多需要多少个小立方体？它最少需要多少个小立方体？（2）请你画出这两种情况下的从左面看到的形状图．【变式53】（2022·河南安阳一模）如图，是由一些大小相同的小正方体组成的几何体的主视图和俯视图．(1)当组成这个几何体的小正方体的个数为8个时，几何体有多种形状．请画出其中两种几何体的左视图；(2)若组成这个几何体的小正方体的个数为n，请写出n的最小值和最大值；(3)主视图和俯视图为下面两图的几何体有若干个，请你画出其中一个几何体．【题型6 根据俯视图中的小正方形中的数字确定其他视图】【例6】（2022·河南安阳一模）如图，是由几个小正方体搭成的几何体的俯视图，小正方形中的数字表示在该位置的小正方体的个数，则这个几何体的左视图是（）A．B．C．D．【变式61】（2022·广西贵港·三模）如图是由大小相同的小正方体搭成的几何体从上向下看得到的平面图形，小正方形中的数字表示该位置上小正方体的个数，则从左向右看得到的平面图形是（）A．B．C．D．【变式62】（2022·四川资阳·中考真题）如图是由6个相同的小立方体堆成的几何体的俯视图，小正方形中的数字表示该位置小立方体的个数，则这个几何体的主视图是（）A．B．C．D．【变式63】（2022·内蒙古包头·模拟预测）如图是由几个小立方块所搭成的几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，则这个几何体的左视图为（）A．B．C．D．【题型7 去掉或移动小立方体确定视图是否改变】【例7】（2022·江苏· 二模）如图是由6个大小相同的小正方体拼成的几何体，当去掉某一个小正方体时，与原几何体比较，则下列说法正确的是（）A．去掉①，主视图不变B．去掉②，俯视图不变C．去掉③，左视图不变D．去掉④, 俯视图不变【变式71】（2022·山东济南·二模）如图1是用5个相同的正方体搭成的立体图形．若由图1变化至图2，则三视图中没有发生变化的是（）A．俯视图B．主视图和俯视图C．主视图和左视图D．左视图和俯视图【变式72】（2022·江西·一模）如图是由6个相同的小正方体搭成的几何体，若去掉上层的1个小正方体，则下列说法正确的是（）A．主视图一定变化B．左视图一定变化C．俯视图一定变化D．三种视图都不变化【变式73】（2022·山东淄博·二模）如图是由5个同样大小的小正方体摆成的几何体，现将第6个小正方体摆放在①、②、③哪个正方体前面，新几何体从正面看到的形状不发生变化（）A．放在①前面，从正面看到的形状图不变B．放在②前面，从正面看到的形状图不变C．放在③前面，从正面看到的形状图不变D．放在①、②、③前面，从正面看到的形状图都不变【题型8 平行投影的概念及特点】【例8】（2022·北京朝阳·二模）在太阳光的照射下，一个矩形框在水平地面上形成的投影不可能是（）A．B．C．D．【变式81】（2022·浙江杭州·九年级二模）小明在操场上练习双杠时，发现两横杠在地上的影子（）．A．相交B．平行C．垂直D．无法确定【变式82】（2022·河南·平顶山市第四十二中学一模）下列说法正确的是（）A．物体在阳光下的投影只与物体的高度有关B．小明的个子比小亮高，我们可以肯定，不论什么情况，小明的影子一定比小亮的影子长．C．物体在阳光照射下，不同时刻，影长可能发生变化，方向也可能发生变化．D．物体在阳光照射下，影子的长度和方向都是固定不变的．【变式83】（2022·浙江杭州·九年级二模）如图是某学校操场上单杠（图中实线部分）在地面上的影子（图中虚线部分），可判断形成该影子的光线为（）A．该影子实际不可能存在B．可能是太阳光线也可能是灯光光线C．太阳光线D．灯光光线【题型9 中心投影的概念及特点】【例9】（2022·浙江杭州·九年级二模）人从路灯下走过时，影子的变化是（）．A．长→短→长B．短→长→短C．长→长→短D．短→短→长【变式91】（2022·浙江杭州·九年级二模）下列属于中心投影的有（）①中午用来乘凉的树影；②灯光下小明读书的影子；③上午10点时，走在路上的人的影子；④升国旗时，地上旗杆的影子；⑤在空中低飞的燕子在地上的影子.A．1个B．2个C．3个D．4个【变式92】（2022·浙江杭州·九年级二模）如图所示是两根标杆在地面上的影子，根据这些投影，在灯光下形成的影子是（）A．①和②B．②和④C．③和④D．②和③【变式93】（2022·江苏·东海实验中学三模）三根等长的木杆竖直地立在平地的同一个圆周上，圆心处有一盏灯光，其俯视图如图所示，图中画出了其中一根木杆在灯光下的影子．下列四幅图中正确画出另两根木杆在同一灯光下的影子的是（）A．B．C．D．【题型10 正投影的概念及特点】【例10】（2022·浙江杭州·九年级二模）当投影线由上到下照射水杯时，如图所示，那么水杯的正投影是（）A．B．C．D．【变式101】（2022·浙江杭州·九年级二模）当棱长为20的正方体的某个面平行于投影面时，这个面的正投影的面积为（）A．20B．300C．400D．600【变式102】（2022·浙江杭州·九年级二模）一张矩形纸板（不考虑厚度，不折叠）的正投影可能是（）①矩形；②平行四边形；③线段；④三角形；⑤任意四边形；⑥点A．②③④B．①③⑥C．①②⑤D．①②③【变式103】（2022·安徽合肥一模）把一个正五棱柱按如图所示的方式摆放，则投射线由正前方射到后方时所形成的影子是()A．B．C．D．。

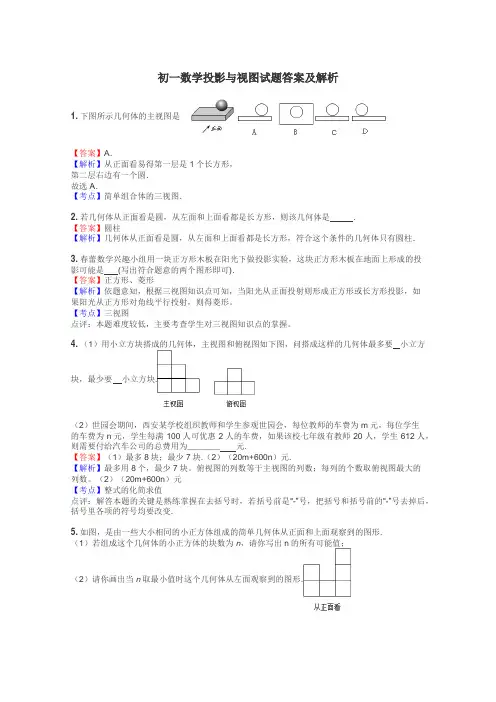

初一数学投影与视图试题答案及解析
初一数学投影与视图试题答案及解析1.下图所示几何体的主视图是【答案】A．【解析】从正面看易得第一层是1个长方形，第二层右边有一个圆．故选A．【考点】简单组合体的三视图．2.若几何体从正面看是圆，从左面和上面看都是长方形，则该几何体是 .【答案】圆柱【解析】几何体从正面看是圆，从左面和上面看都是长方形，符合这个条件的几何体只有圆柱．3.春蕾数学兴趣小组用一块正方形木板在阳光下做投影实验，这块正方形木板在地面上形成的投影可能是 (写出符合题意的两个图形即可)．【答案】正方形、菱形【解析】依题意知，根据三视图知识点可知，当阳光从正面投射则形成正方形或长方形投影，如果阳光从正方形对角线平行投射，则得菱形。
【考点】三视图点评：本题难度较低，主要考查学生对三视图知识点的掌握。
4.（1）用小立方块搭成的几何体，主视图和俯视图如下图，问搭成这样的几何体最多要小立方块，最少要小立方块.（2）世园会期间，西安某学校组织教师和学生参观世园会，每位教师的车费为m元，每位学生的车费为n元，学生每满100人可优惠2人的车费，如果该校七年级有教师20人，学生612人，则需要付给汽车公司的总费用为_______ 元.【答案】（1）最多8块；最少7块.（2）（20m+600n）元.【解析】最多用8个，最少7块。
俯视图的列数等于主视图的列数；每列的个数取俯视图最大的列数。
（2）（20m+600n）元【考点】整式的化简求值点评：解答本题的关键是熟练掌握在去括号时，若括号前是“-”号，把括号和括号前的“-”号去掉后，括号里各项的符号均要改变.5.如图，是由一些大小相同的小正方体组成的简单几何体从正面和上面观察到的图形.（1）若组成这个几何体的小正方体的块数为n，请你写出n的所有可能值；（2）请你画出当n取最小值时这个几何体从左面观察到的图形.【答案】（1）n=8或9或10（2）【解析】解：（1）n=8或9或10（2）【考点】三视图点评：本题难度中等，主要考查学生对三视图的学习，考查几何体的三视图画法以及立方体中包含正方形的计算6.如图所示的几何体，从上面看所得到的图形是（）A、 B、 C、 D、【答案】C【解析】从上往下看，最上面的跟最下面的正方体重叠，所以最后呈现C选项所现图案【考点】三视图点评：三视图，是考察学生对立体几何的观察，多做此类题目，可以达到举一反三的效果7.（1）由大小相同的小立方块搭成的几何体如左图，请在右图的方格中画出该几何体的主视图和左视图.（2）用小立方体搭一几何体，使得它的俯视图和左视图与你在（1）的情形一致，则这样的几何体最少要_______个小立方块，最多要_______个小立方块.【答案】（1）如图所示；（2）5，7【解析】（1）根据主视图是从正面看到的图形，左视图是从左面看到的图形，即可作出图形；（2）先根据俯视图可得第一层有4个，再结合左视图可得第二层的前面一排没有正方形，后面一排最少有1个正方形，最多有3个正方形.（1）如图所示：（2）由题意得这样的几何体最少要5个小立方块，最多要7个小立方块.【考点】几何体的三视图点评：本题属于基础应用题，只需学生熟练掌握几何体的三视图，即可完成.8.如图，是由四个大小相同的正方体组成的几何体，分别画出从上面和从左面看到的这个几何体的形状图。
初三数学投影与视图试题答案及解析
初三数学投影与视图试题答案及解析1.由一些大小相同的小正方体搭成的几何体的主视图和左视图如图，则搭成该几何体的小正方体的个数最少是（）A．3B．4C．5D．6【答案】B【解析】根据左视图和主视图，这个几何体的底层最少有1+1+1=3个小正方体，第二层最少有1个小正方体，因此组成这个几何体的小正方体最少有3+1=4个．故选B．【考点】三视图2.如图，该几何体的左视图是（）A．B．C．D．【答案】D【解析】左视图有2列，从左往右依次有2，1个正方形，其左视图为：．【考点】简单组合体的三视图．3.如下左图是由五个小正方体搭成的几何体，它的左视图是（）【答案】A.【解析】从左面可看到从左往右2列小正方形的个数为：2，1，故选A．【考点】简单组合体的三视图．4.如图是由四个小正方体叠成的一个立体图形，那么它的左视图是（）【答案】D．【解析】从左面可看到第一列有2个正方形，第一列有一个正方形．故选D．【考点】简单组合体的三视图．5.一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的高和底面边长分别为（）A．3，2B．2，2C．3，2D．2，3【答案】C【解析】设底面边长为x，则x2+x2=(2)2，解得x=2，即底面边长为2，根据图形，这个长方体的高是3，根据求出的底面边长是2．【考点】1.由三视图判断几何体；2.简单几何体的三视图．6.如图所示的几何体中，俯视图形状相同的是（）A．①④B．②④C．①②④D．②③④【答案】B.【解析】找到从上面看所得到的图形比较即可：①的俯视图是圆加中间一点；②的俯视图是一个圆；③的俯视图是一个圆环；④的俯视图是一个圆. 因此，俯视图形状相同的是②④. 故选B.【考点】简单几何体的三视图.7.如图是由相同的小正方体组成的几何体，它的俯视图为（）【答案】B【解析】根据几何体的三视图可知，主视图是从正面看到的图形，左视图是从左面看到的图形，俯视图是从上面看到的图形，由图可得它的为俯视图第二个，故选B【考点】几何体的三视图．8.如图所示的几何体是由一些小立方块搭成的，则这个几何体的俯视图是（）【答案】A【解析】从几何体上面看，是左边2个，右边1个正方形．故选A．【考点】简单组合体的三视图．9.一个几何体的三视图如图所示，则这个几何体是（）【答案】D．【解析】如图，俯视图为三角形，故可排除A、B．主视图以及左视图都是矩形，可排除C，故选D．【考点】由三视图判断几何体．10.下列四个水平放置的几何体中，三视图如右图所示的是()【答案】D【解析】三视图是指分别从物体的前面、左面、上面看到的平面图形．故选D.11.一个几何体的三视图如图所示，则这个几何体是()A．四棱锥B．四棱柱C．三棱锥D．三棱柱【答案】D【解析】根据主视图和左视图可以确定该物体是棱柱，根据俯视图可以确定该物体的底面是三角形，满足上述条件的只有三棱柱，故选D.12.如图所示零件的左视图是（）A. B. C. D.【答案】D．【解析】：零件的左视图是两个竖叠的矩形．中间有2条横着的虚线．故选D．【考点】三视图．13.如图是由五个相同的小正方体组成的几何体，则下列说法正确的是( )A．左视图面积最大B．左视图面积和主视图面积相等C．俯视图面积最小D．俯视图面积和主视图面积相等【答案】D．【解析】观察图形可知，几何体的主视图由4个正方形组成，俯视图由4个正方形组成，左视图由3个正方形组成，所以左视图的面积最小，俯视图面积和正视图面积相等．故选D．考点: 简单组合体的三视图．14.某几何体的三视图如下图所示,则该几何体可能为（）【答案】D．【解析】试题分析:由主视图和左视图可以得到该几何体是圆柱和小圆锥的复合体,由俯视图可以得到小圆锥位于圆柱的正中间．故选D．考点:三视图判断几何体．15.如图是由几个相同的小正方体搭成的几何体的三视图,则搭成这个几何体的小正方体的个数是（）A．4个B．5个C．6个D．7个【答案】A．【解析】根据给出的几何体,通过动手操作,观察可得答案为4,也可以根据画三视图的方法,发挥空间想象能力,直接想象出每个位置正方体的数目,再加上来．故选A．【考点】三视图．16.如图所示是小红在某天四个时刻看到一个棒及其影子的情况,那么她看到的先后顺序是．【答案】④③①②．【解析】根据平行投影中影子的变化规律：就北半球而言,从早晨到傍晚物体的指向是：西﹣西北﹣北﹣东北﹣东,影长由长变短,再变长．可知先后顺序是④③①②．故答案是④③①②．【考点】平行投影．17.如图下面几何体的左视图是A．B．C．D．【答案】B【解析】左视图即从物体左面看到的图形，从左面看易得三个竖直排列的长方形，且上下两个长方形的长大于高，比较小，中间的长方形的高大于长，比较大。
九年级数学下册第二十九章《投影与视图》综合经典习题(答案解析)
学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．如图所示的几何体的主视图是（）A．B．C．D．2．一张矩形纸片在太阳光的照射下，在地面上的投影不可能是（）A．正方形B．平行四边形C．矩形D．等边三角形3．如图由5个相同的小正方体组成的-个立体图形，其俯视图是（）A．B．C．D．4．由m个相同的正方体组成一个立体图形，下面的图形分别是从正面和上面看它得到的平面图形，则m能取到的最大值是（）A．6 B．5 C．4 D．35．如图所示立体图形,从上面看到的图形是（）A．B．C．D．6．如图，把一个棱长为3的正方体的每个面等分成9个小正方形，然后沿每个面正中心的一个正方形向里挖空（相当于挖去7个小正方体），所得到的几何体的表面积是（）A．78 B．72 C．54 D．487．如图是小明一天看到的一根电线杆的影子的俯视图，按时间先后顺序排列正确的是( )A．(1)(2)(3)(4) B．(4)(3)(2)(1) C．(4)(3)(1)(2) D．(2)(3)(4)(1)8．下列四个几何体中，主视图是三角形的是（）A．B．C．D．9．如图所示，所给的三视图表示的几何体是（）A．圆锥B．四棱锥C．三棱锥D．三棱柱10．如图，将一个小球摆放在圆柱上底面的正中间，则该几何体的俯视图是()A．B．C．D．11．如图是一个由若干个相同的小正方体组成的几何体的三种形状图,则组成这个几何体的小正体的个数是( )A．7 B．8 C．9 D．1012．一个几何体由一些大小相同的小正方体组成，如图是它的主视图和左视图，那么组成该几何体所需小正方体的个数最少为()A．4 B．5C．6 D．713．如图,是一块带有圆形空洞和正方形空洞(圆面直径与正方形边长相等)的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的可能是（）.A．B．C．D．14．如图是由若干个相同的小立方体搭成的几何体的俯视图和左视图,则小立方体的个数不可能是()A．6个B．7个C．8个D．9个第II卷（非选择题）请点击修改第II卷的文字说明参考答案二、填空题15．10个棱长为a cm的正方体摆放成如图的形状，这个图形的表面积是____________．16．如图是一个几何体的三视图，根据图中所示数据求得这个几何体的侧面积是________（结果保留 ）．17．已知一个圆锥体的三视图如图所示，则这个圆锥体的侧面积是__________．18．八中食堂厨房的桌子上整齐地摆放着若干相同规格的碟子，碟子的个数与碟子的高度的关系如表：碟子的个数碟子的高度（单位：cm）1222+1.532+342+4.5……现在分别从三个方向上看若干碟子，得到的三视图如图所示，厨房师傅想把它们整齐地叠成一摞，求叠成一摞后的高度为_____cm．19．在一快递仓库里堆放着若干个相同的正方体快递件，管理员从正面看和从左面看这堆快递如图所示，则这正方体快递件最多有_____件.20．如图，小明站在距离灯杆6m的点B处．若小明的身高AB=1.5m，灯杆CD=6m，则在灯C的照射下，小明的影长BE=______m．21．小明想测量一棵树的高度，他发现树的影子恰好落在地面和一斜坡上；如图，此时测得地面上的影长为8米，坡面上的影长为4米．已知斜坡的坡角为30°，同一时刻，一根长为1米，垂直于地面放置的标杆在地面上的影长为2米，则树的高度为___．22．如图，身高1.6米的小丽在阳光下的影长为2米，在同一时刻，一棵大树的影长为8米，则这棵树的高度为_____米．23．如图，由五个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体的主视图和左视图的面积之和是_____．24．一天，小青想利用影子测量校园内一根旗杆的高度，在同一时刻内，小青的影长为2米，旗杆的影长为20米，若小青的身高为1.60米，则旗杆的高度为__________米.25．一个几何体的三视图如图所示，其中从上面看的视图是一个等边三角形，则这个几何体的表面积为____．26．张师傅按1:1的比例画出某直三棱柱零件的三视图，如图所示，已知EFG中，==，4512,18EF cm EG cm∠=︒，则AB的长为_____cm．EFG参考答案三、解答题27．如图是由几个小立方体所堆成的几何俯视图，小下方形里的数学字表示该位置小立方块的个数，请画出这个几何主视图和左视图：28．画出如图所示的几何体的主视图、左视图和俯视图．29．如图，王乐同学在晩上由路灯A走向路灯B．当他行到P处时发现，他往路灯B下的影长为2m，且恰好位于路灯A的正下方，接着他又走了6.5m到Q处，此时他在路灯A下的影孑恰好位于路灯B的正下方（已知王乐身高1.8m，路灯B高9m）．（1）王乐站在P处时，在路灯B下的影子是哪条线段？（2）计算王乐站在Q处时，在路灯A下的影长；（3）计算路灯A的高度．30．如图，是由8块棱长都为1的小正方体组合成的简单几何体.（1）请画出这个几何体的三视图并用阴影表示出来；（2）该几何体的表面积（含下底面）为________.【参考答案】一、选择题1．C2．D3．C4．B5．C6．B7．C8．B9．D10．C11．C12．B13．B14．D二、填空题15．【分析】先画出这个图形的三视图从而可得上下面前后面左右面的小正方形的个数再根据正方形的面积公式即可得【详解】由题意画出这个图形的三视图如下：则这个图形的表面积是故答案为：【点睛】本题考查了求几何体的16．24πcm²【分析】根据三视图确定该几何体是圆柱体再计算圆柱体的侧面积【详解】解：先由三视图确定该几何体是圆柱体底面半径是4÷2=2cm高是6cm圆柱的侧面展开图是一个长方形长方形的长是圆柱的底面周17．【分析】先由勾股定理求出母线再根据圆锥侧面积公式S=r计算即可【详解】圆锥半径：r=8÷2=4S=r=20故答案为：20【点睛】本题考查圆锥侧面积的求法理解并掌握圆锥侧面积公式是解题关键18．23【分析】根据三视图得出碟子的总数由（1）知每个碟子的高度即可得出答案【详解】可以看出碟子数为x时碟子的高度为2+15(x﹣1)；由三视图可知共有15个碟子∴叠成一摞的高度=15×15+05=2319．39【分析】由主视图可得组合几何体有4列由左视图可得组合几何体有4行可得最底层几何体最多正方体的个数为：4×4＝16；由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得20．2【分析】首先判定△ABE∽△CDE根据相似三角形的性质可得然后代入数值进行计算即可【详解】解：∵AB⊥EDCD⊥ED∴AB∥DC∴△ABE∽△CDE∴∵AB=15mCD=6mBD=6m∴解得：EB21．6+【解析】【分析】延长AC交BF延长线于D点则BD即为AB的影长然后根据物长和影长的比值计算即可【详解】延长AC交BF延长线于D点则∠CFE=30°作CE⊥BD于E在Rt△CFE中∠CFE=30°22．64【分析】根据平行投影同一时刻物长与影长的比值固定即可解题【详解】解：由题可知：解得：树高=64米【点睛】本题考查了投影的实际应用属于简单题熟悉投影概念列比例式是解题关键23．7【解析】该几何体的主视图的面积为1×1×4=4左视图的面积是1×1×3=3所以该几何体的主视图和左视图的面积之和是3+4=7故答案为724．16【分析】易得△AOB∽△ECD利用相似三角形对应边的比相等可得旗杆OA的长度【详解】解：∵OA⊥DACE⊥DA∴∠CED=∠OAB=90°∵CD∥OE∴∠CDA=∠OBA∴△AOB∽△ECD∴解25．【分析】先判断出几何体为正三棱柱求出三棱柱的底面积最后求表面积即可【详解】解：由三视图得几何体为正三棱柱上下底为边长为2的等边三角形侧面积为长为3宽为2的矩形如图等边三角形ABC中作AD⊥BC于D则26．【分析】作EH⊥FG于点H解直角三角形求出EH即可得出AB的长度【详解】解：如图所示作EH⊥FG于点H∵∠EHF=90°∠EFG=45°∴∠EFG=∠FEH=45°∴EH=HF=∵∴EH=根据三视图三、解答题27．28．29．30．【参考解析】一、选择题1．C解析：C【分析】根据三视图的定义，主视图是底层有两个正方形，左侧有三层，即可得到答案.【详解】解：由题图可知，主视图为故选：C【点睛】本题考查了简单几何体的三视图，解题的关键是熟练掌握三视图的定义.2．D解析：D【分析】根据平行投影的性质求解可得．【详解】一张矩形纸片在太阳光线的照射下，形成影子不可能是等边三角形，故选：D．【点睛】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．3．C解析：C【分析】根据立体图形三视图的性质进行判断即可．【详解】根据立体图形三视图的性质，该立体图形的俯视图为故答案为：C．【点睛】本题考查了立体图形的三视图，掌握立体图形三视图的性质是解题的关键．4．B解析：B【分析】根据主视图和俯视图分析每行每列小正方体最多的情况，即可得出答案．【详解】由题中所给出的主视图知物体共两列，且左侧一列高两层，右侧一列最高一层；由俯视图可知左侧两行，右侧一行，于是，可确定右侧只有一个小正方体，而左侧可能是一行单层一行两层，可能两行都是两层．最多的情况如图所示，所以图中的小正方体最多5块．故选：B．【点睛】本题考查根据三视图判断小正方体个数，需要一定空间想象力，熟练掌握主视图与俯视图的定义是解题的关键．5．C解析：C【分析】从上面看到3列正方形，找到相应列上的正方形的个数即可．【详解】从上面看得到从左往右3列正方形的个数依次为2，1，1，故选C．【点睛】本题考查了简单组合体的三视图，解决本题的关键是得到3列正方形具体数目．6．B解析：B【解析】【分析】如图所示，一、棱长为3的正方体的每个面等分成9个小正方形，那么每个小正方形的边长是1，所以每个小正方面的面积是1；二、正方体的一个面有9个小正方形，挖空后，这个面的表面积增加了4个小正方形，减少了1个小正方形，即：每个面有12个小正方形，6个面就是6×12=72个，那么几何体的表面积为72×1=72．【详解】如图所示，周边的六个挖空的正方体每个面增加4个正方形，减少了1个小正方形，则每个面的正方形个数为12个，则表面积为12×6×1=72.故选:B.【点睛】主要考查学生的空间想象能力，解决本题的关键是能够想象出物体表面积的变化情况. 7．C解析：C【分析】根据平行投影的规律：早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短，再变长可得．【详解】根据平行投影的规律知：顺序为（4）（3）（1）（2）．故选C．【点睛】本题考查平行投影的特点和规律．在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短，再变长．8．B解析：B【解析】主视图是三角形的一定是一个锥体，只有B是锥体．故选B．9．D解析：D【解析】分析：由左视图和俯视图可得此几何体为柱体，根据主视图是三角形可判断出此几何体为正三棱柱．详解：∵左视图和俯视图都是长方形，∴此几何体为柱体，∵主视图是一个三角形，∴此几何体为三棱柱．故选D．点睛：考查了由三视图判断几何体，用到的知识点为：由左视图和俯视图可得几何体是柱体，锥体还是球体，由主视图可确定几何体的具体形状．10．C解析：C【解析】分析：俯视图就是要从问题的正上方往下看，相当于把物体投影到平面.详解：圆柱体和球体投影到平面以后都是圆形，故排除A,因为圆形的轮廓线都是可以看到的，所以选C.点睛：三视图中，可以看到的轮廓线，要化成实线，看不到的轮廓线，要化成虚线. 11．C解析：C【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行判断．【详解】解：综合三视图，这个几何体的底层有3+2+1=6个小正方体，第二层有1+1=2个小正方体，第三层有1个，因此组成这个几何体的小正方形有6+2+1=9个．故选C．【点睛】本题意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就容易得到答案了．12．B解析：B【分析】从俯视图中可以看出最底层小正方体的个数及形状，从左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【详解】由题中所给出的主视图知物体共三列，且左侧一列高两层，中间一列高1层，右侧一列最高两层；由左视图可知左侧两，右侧一层，所以图中的小正方体最少3+2=5块．故选B．【点睛】本题主要考查三视图的相关知识：主视图主要确定物体的长和高，左视图确定物体的宽和高，俯视图确定物体的长和宽．13．B解析：B【分析】根据题意，满足条件的空间几何体的三视图中含有圆和正方形．然后分别进行判断即可．【详解】A．正方体的正视图为正方形，侧视图为正方形，俯视图也为正方形，不满足条件．B．圆柱的正视图和侧视图为相同的矩形，俯视图为圆，满足条件．C．圆锥的正视图为三角形，侧视图为三角形，俯视图为圆，不满足条件．D．球的正视图，侧视图和俯视图相同的圆，不满足条件．故选B．【点睛】本题主要考查三视图的识别和判断，解题关键在于熟练掌握常见空间几何体的三视图，比较基础．14．D解析：D【解析】由俯视图可得得最底层有5个立方体，由左视图可得第二层最少有1个立方体，最多有3个立方体，所以小立方体的个数可能是6个或7个或8个，小立方体的个数不可能是9．故选D．点睛：本题主要考查了三视图的应用，掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．注意俯视图中有几个正方形，底层就有几个立方体．二、填空题15．【分析】先画出这个图形的三视图从而可得上下面前后面左右面的小正方形的个数再根据正方形的面积公式即可得【详解】由题意画出这个图形的三视图如下：则这个图形的表面积是故答案为：【点睛】本题考查了求几何体的解析：2236a cm【分析】先画出这个图形的三视图，从而可得上下面、前后面、左右面的小正方形的个数，再根据正方形的面积公式即可得．【详解】由题意，画出这个图形的三视图如下：则这个图形的表面积是()()22226262636a a cm ⨯+⨯+⨯=， 故答案为：2236a cm ．【点睛】本题考查了求几何体的表面积，正确画出图形的三视图是解题关键．16．24πcm²【分析】根据三视图确定该几何体是圆柱体再计算圆柱体的侧面积【详解】解：先由三视图确定该几何体是圆柱体底面半径是4÷2=2cm 高是6cm 圆柱的侧面展开图是一个长方形长方形的长是圆柱的底面周解析：24π cm²【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【详解】解：先由三视图确定该几何体是圆柱体，底面半径是4÷2=2cm ，高是6cm ，圆柱的侧面展开图是一个长方形，长方形的长是圆柱的底面周长，长方形的宽是圆柱的高，且底面周长为：2π×2=4π(cm)，∴这个圆柱的侧面积是4π×6=24π(cm²)．故答案为：24π cm²．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．17．【分析】先由勾股定理求出母线再根据圆锥侧面积公式S=r 计算即可【详解】圆锥半径：r=8÷2=4S=r=20故答案为：20【点睛】本题考查圆锥侧面积的求法理解并掌握圆锥侧面积公式是解题关键解析：20π【分析】先由勾股定理求出母线l ，再根据圆锥侧面积公式S=πr l 计算即可．【详解】圆锥半径：r=8÷2=422345l =+=S=πr l=20π故答案为：20π【点睛】本题考查圆锥侧面积的求法，理解并掌握圆锥侧面积公式是解题关键．18．23【分析】根据三视图得出碟子的总数由（1）知每个碟子的高度即可得出答案【详解】可以看出碟子数为x时碟子的高度为2+15(x﹣1)；由三视图可知共有15个碟子∴叠成一摞的高度=15×15+05=23解析：23【分析】根据三视图得出碟子的总数，由（1）知每个碟子的高度，即可得出答案.【详解】可以看出碟子数为x时，碟子的高度为2+1.5(x﹣1)；由三视图可知共有15个碟子，∴叠成一摞的高度=1.5×15+0.5=23(cm).故答案为：23cm.【点睛】本题考查了图形的变化类问题及由三视图判断几何体的知识，找出碟子个数与碟子高度的之间的关系式是此题的关键.19．39【分析】由主视图可得组合几何体有4列由左视图可得组合几何体有4行可得最底层几何体最多正方体的个数为：4×4＝16；由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得解析：39【分析】由主视图可得组合几何体有4列，由左视图可得组合几何体有4行，可得最底层几何体最多正方体的个数为：4×4＝16；由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得第3层最多正方体的个数为：3×2＝6；由主视图和左视图可得第4层最多正方体的个数为：1；相加可得所求．【详解】由主视图可得组合几何体有4列，由左视图可得组合几何体有4行，最底层几何体最多正方体的个数为：4×4＝16，由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得第3层最多正方体的个数为：3×2＝6；由主视图和左视图可得第4层最多正方体的个数为：1；16＋16＋6＋1＝39（件）．故这正方体快递件最多有39件．故答案为：39．【点睛】此题考查由视图判断几何体；得到最底层正方体的最多的个数是解决本题的突破点；用到的知识点为：最底层正方体的最多的个数＝行数×列数．20．2【分析】首先判定△ABE∽△CDE根据相似三角形的性质可得然后代入数值进行计算即可【详解】解：∵AB⊥EDCD⊥ED∴AB∥DC∴△ABE∽△CDE∴∵AB=15mCD=6mBD=6m∴解得：EB解析：2【分析】首先判定△ABE∽△CDE，根据相似三角形的性质可得AB EBCD ED=，然后代入数值进行计算即可．【详解】解：∵AB⊥ED，CD⊥ED，∴AB∥DC，∴△ABE∽△CDE，∴AB EB CD ED=∵AB=1.5m，CD=6m，BD=6m，∴1.566EBEB=+解得：EB=2，故答案为2【点睛】此题主要考查了相似三角形的应用，属于简单题,关键是掌握相似三角形对应边成比例是解题关键．21．6+【解析】【分析】延长AC交BF延长线于D点则BD即为AB的影长然后根据物长和影长的比值计算即可【详解】延长AC交BF延长线于D点则∠CFE=30°作CE⊥BD于E在Rt△CFE中∠CFE=30°解析：6【解析】【分析】延长AC交BF延长线于D点，则BD即为AB的影长，然后根据物长和影长的比值计算即可．【详解】延长AC交BF延长线于D点，则∠CFE=30°，作CE⊥BD于E．在Rt△CFE中，∠CFE=30°，CF=4，∴CE=2，EF在Rt△CED中，∵同一时刻，一根长为1米、垂直于地面放置的标杆在地面上的影长为2米，CE=2，CE：DE=1：2，∴DE=4，∴BD=BF+EF+ED在Rt△ABD中，AB12=BD12=（12+23）=6+3．故答案为（6+3）米．【点睛】本题考查了相似三角形的性质．解决本题的关键是作出辅助线得到AB的影长．22．64【分析】根据平行投影同一时刻物长与影长的比值固定即可解题【详解】解：由题可知：解得：树高=64米【点睛】本题考查了投影的实际应用属于简单题熟悉投影概念列比例式是解题关键解析：6.4【分析】根据平行投影,同一时刻物长与影长的比值固定即可解题.【详解】解：由题可知：1.628=树高,解得：树高=6.4米.【点睛】本题考查了投影的实际应用,属于简单题,熟悉投影概念,列比例式是解题关键.23．7【解析】该几何体的主视图的面积为1×1×4=4左视图的面积是1×1×3=3所以该几何体的主视图和左视图的面积之和是3+4=7故答案为7解析：7【解析】该几何体的主视图的面积为1×1×4=4，左视图的面积是1×1×3=3，所以该几何体的主视图和左视图的面积之和是3+4=7，故答案为7.24．16【分析】易得△AOB∽△ECD利用相似三角形对应边的比相等可得旗杆OA的长度【详解】解：∵OA⊥DACE⊥DA∴∠CED=∠OAB=90°∵CD∥OE∴∠CDA=∠OBA∴△AOB∽△EC D∴解解析：16【分析】易得△AOB∽△ECD，利用相似三角形对应边的比相等可得旗杆OA的长度．【详解】解：∵OA ⊥DA ，CE ⊥DA ，∴∠CED=∠OAB=90°，∵CD ∥OE ，∴∠CDA=∠OBA ，∴△AOB ∽△ECD ， ∴CE OA 16OA ,DE AB 220==， 解得OA=16．故答案为16． 25．【分析】先判断出几何体为正三棱柱求出三棱柱的底面积最后求表面积即可【详解】解：由三视图得几何体为正三棱柱上下底为边长为2的等边三角形侧面积为长为3宽为2的矩形如图等边三角形ABC 中作AD ⊥BC 于D 则 解析：1823+【分析】先判断出几何体为正三棱柱，求出三棱柱的底面积，最后求表面积即可．【详解】解：由三视图得，几何体为正三棱柱，上下底为边长为2的等边三角形，侧面积为长为3，宽为2的矩形．如图，等边三角形ABC 中，作AD ⊥BC 于D ，则BD=1BC=12， 在t ABD R △中，2222AD=AB -BD =21=3-；∴11=BC AD=23=322ABC S ⨯⨯⨯⨯△， ∴三棱柱的表面积为23323=18+23⨯⨯+⨯．故答案为： 183+【点睛】本题考查了三视图，等边三角形的面积计算等知识，根据三视图判断出几何体形状是解题关键．26．【分析】作EH ⊥FG 于点H 解直角三角形求出EH 即可得出AB 的长度【详解】解：如图所示作EH ⊥FG 于点H ∵∠EHF=90°∠EFG=45°∴∠EFG=∠FEH=45°∴EH=HF=∵∴EH=根据三视图 解析：62 【分析】 作EH ⊥FG 于点H ，解直角三角形求出EH 即可得出AB 的长度．【详解】解：如图所示，作EH ⊥FG 于点H ，∵∠EHF=90°，∠EFG=45°，∴∠EFG=∠FEH=45°，∴EH=HF=22EF ， ∵12EF cm ，∴EH=62，根据三视图的意义可知，AB=EH=62故答案为：62【点睛】本题考查了三视图，解直角三角形的应用，解题的关键是理解题意，灵活运用所学知识解决问题．三、解答题27．见解析【分析】利用俯视图即可得出几何体的形状，进而得出几何体的主视图和左视图．【详解】解：如图所示：．【点睛】此题主要考查了作三视图以及由三视图判断几何体的形状，正确得出几何体的形状是解题关键．28．见解析．【分析】分别从正面、左面、上面看得到的图形即可.看到的棱用实线表示,实际存在但是被挡住看不见的棱用虚线表示.【详解】【点睛】本题考查了三视图的作图.29．（1）线段CP为王乐在路灯B下的影子；（2）王乐站在Q处时，在路灯A下的影长为1.5m；（3）路灯A的高度为12m【分析】（1）影长为光线与物高相交得到的阴影部分；（2）易得Rt△CEP∽Rt△CBD，利用对应边成比例可得QD长；（3）易得Rt△DFQ∽Rt△DAC，利用对应边成比例可得AC长，也就是路灯A的高度．【详解】解：（1）线段CP为王乐在路灯B下的影子．（2）由题意得Rt△CEP∽Rt△CBD，∴1.8292 6.5QD=++，解得：QD=1.5m．所以王乐站在Q处时，在路灯A下的影长为1.5m （3）由题意得Rt△QDF∽Rt△CDA，∴FQ QD=，AC DC∴1.8 1.5=，AC10解得：AC=12m．所以路灯A的高度为12m.【点睛】本题考查了中心投影及相似的判定和性质，利用两三角形相似，对应边成比例来求线段的长．30．（1）见解析；（2）34【分析】（1）从正面看得到从左往右4列正方形的个数依次为1，3，1，2；从左面看得到从左往右2列正方形的个数依次为3，1；从上面看得到从左往右,4列正方形的个数依次为2，1，,1，1，依此画出图形即可；（2）有顺序的计算上下面，左右面，前后面的面积之和，然后加上2个三视图中没看到的面，计算表面积之和，即可；【详解】解：（1）如下图：（2）（5×2+7×2+4×2+2）×（1×1）=（10+14+8+2）×1=34×1=34故答案为：34．【点睛】考查了作图-三视图，三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形．计算几何体的表面积应有顺序的分为相对的面进行计算不易出差错.。
九年级数学投影与视图测试题(后附答案)
九年级数学投影与视图测试题（后附答案）（时限：100分钟 满分：100分）班级 ____________ 姓名 _________________ 总分 ____________________ 一、 — 题共12小题，每小题2分，共24 分）1. 平行投影中光线是（ ）A.平行的B.聚成一点的 C 不平行的D.向四面八方发散的 2. 木棒长为1.2m ,则它的正投影的长一定（）A.大于1.2mB.小于1.2mC 等于1.2mD.小于或等于 1.2m3. 如图是一根电线杆在一天中不同时刻的影长图，试按一天中时间先后顺序排列，正A.①②③④B.④①③② C ④②③① D.④③②①4.下图是一个立体图形的二视图，根据图示的数据求出这个立体图形的体积是（）6. 如图是某几何体的三视图及相关数据，则判断正确的是（C.72cmD.192cmA. a >C B. b >C C. 4a 2+ b 2= c 2D. a 2+ b 2= c 2）A.24cmAB C D7. 如图是由一些相同的小正方体构成的几何体的三视图，则这个几何体的小正方体的 个数是（9•一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的高和底边长10.下列投影一定不会改变厶 ABC 的形状和大小的是（ ）A.中心投影B.平行投影 C 正投影。
.当厶ABC 平行投影面时的平行投影主视图 B. 5左视图 C. 6A. 4个8.将一个几何体放在桌子上，它的三视图如下，这个几何体是（俯视图D. 7个主视图A.三棱体B ∙长方体C 正方体D 球体A. 3，2√B. 2，2√C. 3, 2D. 2，311.已知一个物体由X 个相同的正方体堆成,值是（）它的主视图和左视图如图， 那么X 的最大A. 13B. 12C. 11D.1012.下面左图表示一个由相同小立方块搭成的几何体的俯视图,位置上小立方块的个数，则该几何体的主视图为（小正方形中的数字表示 ）俯视图 分别为（主视图左视图俯视图A B C D2420.如图，水平放置的长方体的底面是边长为则长方体的体积等于 __________ .2和4的矩形，它的左视图的面积为 6,、填空题：（本大题共8小题，每小题3分，共24分）13. 在①长方体、②球、③圆锥、④圆柱、⑤三棱柱这五种几何体中，其主视图、左视图、俯视图都完全相同的是 _________.（填序号）14. 由一些大小相同的小正方体组成的几何体三视图如图所示，那么，组成这个几何体的小正方体有 ____________ 块•主视图左视图 俯视图15. 正方形ABCD 的边长为3,以直线AB 为轴旋转一周，所得几何体的左视图的周长 是 ___________ .16. 如图是一个几何体的三视图，其中主视图、左视图、都是腰为13cm ,底为IOcm的等腰三角形，则这个几何体的表面积为 ____________ .17. 一个圆锥的轴截面平行于投影面， 已知圆锥的正投影是边长为a 的等边三角形，则圆锥的体积是 __________ .18. 某一时刻，身高为165cm 的小丽影长是55cm ，此时，小玲在同一地点测得旗杆的 影长为5m ,则该旗杆的高度为 ____________ m. 19. 如图是由四个相同的小立方体组成的立体图形的主视图和左视图，那么原立体图形可能是 ________________ （把下图中正确和立体图形的序号都填在横线上）③ ④三、解答题：（本大题共52分）21. （ 7分）圆形餐桌正上方有一个灯泡 A ,灯泡A 照射到餐桌后在地面上形成阴影已知餐桌的半径为 0∙4m 、高为1m ,灯泡距地面2.5m,求地面上阴影部分的面积A22. （ 7分）一个几何体的三视图如图所示，它的俯视图为菱形，请写出该几何体的形状，并根据图中所给的数据求出它的侧面积∙23. （8分）某班一位学生要过生日了，为了筹备生日聚会，班主任准备让学生自己动 手制作生日礼帽.如图所示，是礼帽的三视图，请计算制作一个这样的生日礼帽需 要纸板的面积为多少?30cm4 20cm *一24. （ 8分）求证：一个人在两个高度相同的路灯之间行走，他前后的两个影子的长度 之和是一个定值.俯视图25. （8分）如图，花丛中有一路灯杆 AB ,在灯光下，小丽在D 点处的影长DE = 3米, 沿BD 方向行走到达 G 点，DG = 5米，这时小丽的影长 GH = 5米.如果小丽的身高 为1.7米，求路灯杆 AB 的高度（精确到0.1米）26. （ 7分）八年级美术老师在课堂上进行立体模型素描教学时，把14个棱长为10的正方体摆成如图所示的形式，然后他把露出的表面都涂上不同的颜色，求被他涂 上颜色部分的面积.27. （ 7分）观察下列由棱长为 1的小立方体摆成的图形•寻找规律，如图①中共有 1个小立方体，其中1个看得见，0个看不见；如图②共有 8个立方体，其中7个看 得见，1个看不见；如图③中，共有 27个小立方体，其中19个看得见，8个看不照此规律，请你判断第⑥个图中有多少个小立方块，有多少个看不见?③a同理BN = b -^FB.a• MB + BN = (DB + FB)=常数(定值) b-a、选择题:参考答案:1.A ;2.D ;3.B ;4.B ;5.B ;6.D ;7.B ;8.A ;9.C ; 二、填空题：10.D ; 11.C ; 12.C ;13.②；14.5; 15.18 π; 16.90 ∏cm2； 17. n ；18.15 ; 19.①、②、 ④；20.24 ;三、解答题:21.解：如图所示, DE// BC 设底面半径为 可得22.解: 23.解:0.4 =1.5=解得•••底面面积为:该几何体的形状是直四棱柱 .由三视图可知：棱柱底面菱形的对角线长分别为5•菱形的边长为-Cm5•棱柱的测面积=2× 8× 4 = 80 (cm 2)由三视图可知，该几何体是圆锥体 其中，底面直径是 20cm ,高为 30cm. 则圆锥的母线长为 圆锥的表面积为1S=1× 20 π× 4cm 、3cm ,=100 π√10 ( cm 2)•制作生日礼帽需要纸板 100 ∏√0 (cm 2).24.解：如图所示，CD EF 为路灯高度，BM 、BN 为该人前后的两个影子 AB 为该人高度,∙∙∙ AB // CDMB a DM = bMB _ a DB b-aa即MB=b-TDB.F√102+ 302= 10√∣0cm25. 解：如图所示,∙∙∙ CD// AB26. 解：从前、后、左、右看该物体均为 6个正方形，从上面看有9个正方形，所以被涂上颜色部分的面积为6 × 100 × 4+ 900= 3300.27. 解：照此规律，第⑥个图形中有 216个小立方块，有125个小立方块看不见CD 3 X BE1.7 3 x-1.7BD 1.75 x-1.7BG ②得3BD1.7 3—C C 1.7—3—2 1∙75E G15∙∙∙.∙. X ≈ 6.①5 同理BD + 55 BD + 5x-1.72。
《好题》九年级数学下册第二十九章《投影与视图》综合经典练习卷(含答案解析)
学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．如图，是由－些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块最后搭成一个大的长方体，至少还需要添加（）个小立方块．A．26 B．38 C．54 D．562．桌面上放着长方体和圆柱体各1个，按下图所示的方式摆放在一起，其左视图是（）A．B．C．D．3．如图所示的几何体的主视图是（）A．B．C．D．4．一张矩形纸片在太阳光的照射下，在地面上的投影不可能是（）A．正方形B．平行四边形C．矩形D．等边三角形5．如图是由一些相同的小正方体构成的立体图形的三视图．构成这个立体图形的小正方体的个数是（）A．6 B．7 C．4 D．56．如图，是一个由若干个小正方体组成的几何体的三视图.则该几何体最多可由多少个小正方体组合而成?( )A．11个B．14个C．13个D．12个7．如图，是一个由多个相同小正方体堆积而成的几何体的俯视图，图中所示数字为该位置小正方体的个数，则这个几何体的主视图(从正面看)是()A．B．C．D．8．圆桌面（桌面中间有一个直径为1m的圆洞）正上方的灯泡（看作一个点）发出的光线照射平行于地面的桌面后，在地面上形成如图所示的圆环形阴影．已知桌面直径为2m，桌面离地面1m，若灯泡离地面2m，则地面圆环形阴影的面积是（）A．2πm2B．3πm2C．6πm2D．12πm29．已知：如图，是由若干个大小相同的小正方体所搭成的几何体的三视图，则搭成这个几何体的小正方体的个数是()A．6个B．7个C．8个D．9个10．如图，将一个小球摆放在圆柱上底面的正中间，则该几何体的俯视图是()A ．B ．C ．D ．11．如图，水杯的俯视图是（ ）A ．B ．C ．D ．12．图2是图1中长方体的三视图，若用S 表示面积，222S x x S x x ++主左＝，＝，则S 俯＝（ ）A ．232x x ++B ．22x +C ．221x x ++D ．223x x + 13．如图是由若干个小正方体组成的几何体从上面看到的图形，小正方形中的数字表示该位置小正方体的个数，这个几何体从正面看到的图形是（ ）A ．B ．C ．D ．14．如图所示的立体图形的主视图是（）A．B．C．D．二、填空题15．如图，校园内有一棵与地面垂直的树，数学兴趣小组两次测量它在地面上的影子，第一次是阳光与地面成60 角时，第二次是阳光与地面成30角时，两次测量的影长相差8米，则树高______米．（结果保留根号）16．一个几何体由若干个大小相同的小正方体搭成，如图是从三个不同方向看到的形状图，则搭成这个几何体所用的小正方体的个数是个__________．17．某几何体从三个方向看到的图形分别如图，则该几何体的体积为___________.18．一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的底面边长是__________.19．如图，这是圆桌正上方的灯泡（看作一个点）发出的光线照射到桌面后在地面上形成（圆形）的示意图. 已知桌面直径为1.2米，桌面离地面1米. 若灯泡离地面3米，则地面上阴影部分的面积为__________（结果保留π）20．如图，是一个几何体的三视图（含有数据）则这个几何体的侧面展开图的面积等于__．21．如图，小明在A时测得某树的影长为3米，B时又测得该树的影长为12米，若两次日照的光线互相垂直，则树的高度为_________米.22．身高相同的小明和小华站在灯光下的不同位置，如果小明离灯较远，那么小明的投影比小华的投影_________.（填长或短）23．如图，小军、小珠之间的距离为2.8m，他们在同一盏路灯下的影长分别为1.7m，1.5m，已知小军、小珠的身高分别为1.7m，1.5m，则路灯的高为________m．24．由n个相同的小正方体堆成的几何体，其视图如下所示，则n的最大值是_____．25．以下给出的几何体：球、正方体、圆柱、圆锥中，主视图是矩形，俯视图是圆形的是_____．26．将四个棱长为1的正方体如图摆放，则这个几何体的表面积是________.三、解答题27．一个几何体的三种视图如图所示．（1）这个几何体的名称是 __，其侧面积为 __；（2）画出它的一种表面展开图；（3）求出左视图中AB的长．28．如图，AB和DE直立在地面上的两根立柱，已知AB=5m,某一时刻AB在太阳光下的影子长BC=3m．（1）在图中画出此时DE在太阳光下的影子EF；（2）在测量AB影子长时，同时测量出EF=6m，计算DE的长．29．如图，这是一个由小正方体搭成的几何体从上面看得到的平面图形，小正方形中的数字表示该位置的小正方体的个数．请你画出从它的正面和左面看得到的平面图形．30．一个几何体由大小相同的小立方体搭成,从上面看到的几何体的形状图如图所示,其中小正方形的数字表示在该位置的小立方体块的个数,请画出从正面和从左面看到的这个几何体的形状图．【参考答案】一、选择题1．A2．C3．C4．D5．A6．A7．B8．B9．B10．C11．A12．A13．C14．A二、填空题15．【分析】设出树高利用所给角的正切值分别表示出两次影子的长然后作差建立方程即可【详解】如图在中设AB为x∴同理：∵两次测量的影长相差8米∴∴则树高为米故答案为：【点睛】本题考查了平行投影的应用太阳光线16．5【分析】根据俯视图打地基主视图疯狂盖左视图拆违章的原则解答可得【详解】几何体分布情况如下图所示：则小正方体的个数为2+1+1+1=5故答案为：5【点睛】本题考查学生对三视图的掌握程度和灵活运用能力17．3π【分析】由三视图可得这个几何体为圆柱利用圆柱的体积公式求解即可【详解】由三视图可得此几何体为圆柱所以圆柱的体积为3×π•()2=3π故答案为3π【点睛】本题考查了与三视图有关的计算根据三视图确定18．2【解析】考点：由三视图判断几何体分析：由主视图可得长方体的高和底面正方形的对角线长利用勾股定理即可求得长方体的底面边长解答：解：∵主视图的长为2俯视图为正方形∴长方体的底面边长为2÷=2∵主视图的19．081π【解析】如图由题意可知DE是☉O1的直径BC是☉O2的直径AO2⊥DE于O1AO2⊥BC于O2DE=12AO2=3O1O2=1∴DE∥BCAO1=2∴△ADE∽△ABC∴即∴BC=18∴O220．【解析】易得此几何体为圆柱底面直径为1高为2圆柱侧面积=底面周长×高代入相应数值求解即可解：主视图和左视图为长方形可得此几何体为柱体俯视图为圆可得此几何体为圆柱故侧面积=π×1×2=2π故答案为2π21．6【分析】根据题意画出示意图易得：Rt△EDC∽Rt△FDC进而可得；即DC2=EDFD代入数据可得答案【详解】根据题意作△EFC树高为CD且∠ECF=90°ED=3FD=12易得：Rt△EDC∽R22．长【解析】中心投影的特点是：等高的物体垂直地面放置时在灯光下离点光源近的物体它的影子短离点光源远的物体它的影子长据此判断即可解：中心投影的特点是：等高的物体垂直地面放置时在灯光下离点光源近的物体它的23．3【分析】如图由题意证明AB＝EBAB＝BF推出DB＝AB﹣17BN＝AB﹣15根据DN＝28构建方程求解即可【详解】解：如图由题意可得：在Rt△CDE中CD＝DE＝17m在Rt△MNF中MN＝NF24．18【分析】根据主视图和俯视图得出几何体的可能堆放从而即可得出答案【详解】综合主视图和俯视图底面最多有个第二层最多有个第三层最多有个则n的最大值是故答案为：18【点睛】本题考查了三视图中的主视图和俯25．圆柱【分析】根据三视图的基本知识分析各个几何体的三视图然后可解答【详解】解：俯视图是圆的有球圆柱圆锥主视图是矩形的有正方体圆柱故答案为：圆柱【点睛】本题考查了简单几何体的三视图熟记简单几何的三视图是26．18【分析】这个几何体的表面积是主视图左视图俯视图的面积和的2倍【详解】（3+3+3）×2=18故答案为18【点睛】本题考查了几何体的表面积的计算方法将问题转化为三视图面积和的2倍是解决问题的关键三、解答题27．28．29．30．【参考解析】一、选择题1．A解析：A【分析】先由主视图、左视图、俯视图求出原来的几何体共有10个正方体，再根据搭成的大正方体的共有4×3×3=36个小正方体，即可得出答案．【详解】解：由主视图可知，搭成的几何体有三层，且有4列；由左视图可知，搭成的几何体共有3行；第一层有7个正方体，第二层有2个正方体，第三层有1个正方体，共有10个正方体，∵搭在这个几何体的基础上添加相同大小的小正方体，以搭成一个大正方体，∴搭成的大正方体的共有4×3×3=36个小正方体，∴至少还需要36-10=26个小正方体．故选：A．【点睛】本题考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查，关键是求出搭成的大正方体共有多少个小正方体．2．C解析：C【分析】根据从左边看得到的图形是左视图，可得答案．【详解】解：从左边看时，圆柱和长方体都是一个矩形，圆柱的矩形竖放在长方体矩形的中间．故选：C．【点睛】本题考查三视图的知识，左视图是从物体的左面看得到的视图．3．C解析：C【分析】根据三视图的定义，主视图是底层有两个正方形，左侧有三层，即可得到答案.【详解】解：由题图可知，主视图为故选：C【点睛】本题考查了简单几何体的三视图，解题的关键是熟练掌握三视图的定义.4．D解析：D【分析】根据平行投影的性质求解可得．【详解】一张矩形纸片在太阳光线的照射下，形成影子不可能是等边三角形，故选：D．【点睛】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．5．A解析：A【分析】利用三视图的观察角度不同得出行数与列数，结合主视图得出答案．【详解】解：如图所示：由左视图可得此图形有3行，由俯视图可得此图形有3列，由主视图可得此图形最左边一列有4个小正方体，中间一列有1个小正方体，最右边一列有1个小正方体，故构成这个立体图形的小正方体有6个．故选：A．【点睛】此题主要考查了由三视图判断几何体，利用三视图得出几何体的形状是解题关键．6．A解析：A【分析】根据画三视图的方法，得到各行构成几何体的小正方体的个数，相加即可．【详解】综合三视图，第一行：第1列没有，第2列没有，第3列有1个；第二行：第1列有2个，第2列有2个，第3列有1个；第三行：第1列3个，第2列有2个，第3列没有；一共有：1＋2＋2＋1＋3＋2＝11个，故选：A ．【点睛】此题考查了几何体三视图的应用问题，解题的关键是根据三视图得出几何体结构特征． 7．B解析：B【分析】俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得主视图有4列，从左到右分别是1，2，3，2个正方形．【详解】由俯视图中的数字可得：主视图有4列，从左到右分别是1，2，3，2个正方形． 故选B ．【点睛】本题考查了学生的思考能力和对几何体三种视图的空间想象能力．8．B解析：B【解析】【分析】先根据AC ⊥OB ，BD ⊥OB 可得出△AOC ∽△BOD ，由相似三角形的对应边成比例可求出BD 的长，进而得出BD ′＝1m ，再由圆环的面积公式即可得出结论．【详解】解：如图所示：∵AC ⊥OB ，BD ⊥OB ，∴△AOC ∽△BOD ， ∴OA AC OB BD =，即112BD=， 解得：BD ＝2m ， 同理可得：AC ′＝0.5m ，则BD ′＝1m ，∴S 圆环形阴影＝22π﹣12π＝3π（m 2）．故选B ．【点睛】考查的是相似三角形的应用以及中心投影，利用相似三角形的对应边成比例得出阴影部分的半径是解题关键．9．B解析：B【详解】解：主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．综合三视图可知，这个几何体的底层有4个小正方体，第二层有2个小正方体，第，三层有1个小正方体，因此搭成这个几何体所用小正方体的个数是4+2+1=7个．故选B．考点：由三视图判断几何体.10．C解析：C【解析】分析：俯视图就是要从问题的正上方往下看，相当于把物体投影到平面.详解：圆柱体和球体投影到平面以后都是圆形，故排除A,因为圆形的轮廓线都是可以看到的，所以选C.点睛：三视图中，可以看到的轮廓线，要化成实线，看不到的轮廓线，要化成虚线. 11．A解析：A【解析】【分析】找到从上面看所得到的图形即可．【详解】根据几何体的三视图，可知该几何体的俯视图是一个圆和一条线段.故选A．12．A解析：A【分析】由主视图和左视图的宽为x，结合两者的面积得出俯视图的长和宽，从而得出答案．【详解】∵S主=x2+2x=x（x+2），S左=x2+x=x（x+1），∴俯视图的长为x+2，宽为x+1，则俯视图的面积S俯=（x+2）（x+1）=x2+3x+2．故选A．【点睛】本题考查了由三视图判断几何体，解题的关键是根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高．13．C解析：C【解析】【分析】先根据俯视图判断出几何体的形状，再根据主视图是从正面看画出图形即可．【详解】解：由俯视图可知，几何体共有两排，前面一排从左到右分别是1个和2个小正方体搭成两个长方体，后面一排分别有2个、3个、1个小正方体搭成三个长方体，并且这两排右齐，故从正面看到的视图为：．故选：C ．【点睛】本题考查几何体三视图，熟记三视图的概念并判断出物体的排列方式是解题的关键． 14．A解析：A【解析】解：此立体图形从正面看所得到的图形为矩形，里面有一条竖线且为实线，故选A ． 点睛：此题主要考查了简单几何体的三视图，关键是注意所有的看到的棱都应表现在三视图中．二、填空题15．【分析】设出树高利用所给角的正切值分别表示出两次影子的长然后作差建立方程即可【详解】如图在中设AB 为x ∴同理：∵两次测量的影长相差8米∴∴则树高为米故答案为：【点睛】本题考查了平行投影的应用太阳光线 解析：43【分析】设出树高，利用所给角的正切值分别表示出两次影子的长，然后作差建立方程即可．【详解】如图在Rt ABC 中，设AB 为xtan ∠=AB ACB BC ， ∴tan tan 60AB x BC ACB ==∠︒，同理：tan 30x BD =， ∵两次测量的影长相差8米，∴8tan 30tan 60x x -=︒︒， ∴43x ，则树高为43米．故答案为：43．【点睛】本题考查了平行投影的应用，太阳光线下物体影子的长短不仅与物体有关，而且与时间有关，不同时间随着光线方向的变化，影子的方向也在变化，解此类题，一定要看清方向．解题关键是根据三角函数的几何意义得出各线段的比例关系，从而得出答案． 16．5【分析】根据俯视图打地基主视图疯狂盖左视图拆违章的原则解答可得【详解】几何体分布情况如下图所示：则小正方体的个数为2+1+1+1=5故答案为：5【点睛】本题考查学生对三视图的掌握程度和灵活运用能力解析：5【分析】根据“俯视图打地基，主视图疯狂盖，左视图拆违章”的原则解答可得．【详解】几何体分布情况如下图所示：则小正方体的个数为2+1+1+1=5，故答案为：5．【点睛】本题考查学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案． 17．3π【分析】由三视图可得这个几何体为圆柱利用圆柱的体积公式求解即可【详解】由三视图可得此几何体为圆柱所以圆柱的体积为3×π•()2=3π故答案为3π【点睛】本题考查了与三视图有关的计算根据三视图确定解析：3π.【分析】由三视图可得这个几何体为圆柱，利用圆柱的体积公式求解即可.【详解】由三视图可得，此几何体为圆柱，所以圆柱的体积为3×π•(22)2=3π， 故答案为3π.【点睛】 本题考查了与三视图有关的计算，根据三视图确定这个几何体为圆柱是解决问题的关键. 18．2【解析】考点：由三视图判断几何体分析：由主视图可得长方体的高和底面正方形的对角线长利用勾股定理即可求得长方体的底面边长解答：解：∵主视图的长为2俯视图为正方形∴长方体的底面边长为2÷=2∵主视图的 解析：2【解析】考点：由三视图判断几何体．分析：由主视图可得长方体的高和底面正方形的对角线长，利用勾股定理即可求得长方体的底面边长．解答：解：∵主视图的长为，俯视图为正方形，∴长方体的底面边长为=2，∵主视图的高就是几何体的高，∴这个长方体的高和底面边长分别是3，2．点评：用到的知识点为：主视图反映几何体的长与高，注意物体摆放位置的不同得到主视图的形状也不同．19．081π【解析】如图由题意可知DE 是☉O1的直径BC 是☉O2的直径AO2⊥DE 于O1AO2⊥BC 于O2DE=12AO2=3O1O2=1∴DE ∥BCAO1=2∴△ADE ∽△ABC ∴即∴BC=18∴O2 解析：0.81π【解析】如图，由题意可知，DE 是☉O 1的直径，BC 是☉O 2的直径，AO 2⊥DE 于O 1，AO 2⊥BC 于O 2，DE=1.2，AO 2=3，O 1O 2=1，∴DE ∥BC ，AO 1=2，∴△ADE ∽△ABC, ∴12AO DE BC AO =，即1.223BC =, ∴BC=1.8，∴O 2C=0.9，∴S ☉O2=2(0.9)0.81ππ⋅=.点睛：本题解题的关键是作出如图所示的辅助线，这样即可构造出：△ADE∽△ABC，再利用相似三角形对应高之比等于相似比即可求得BC的长，从而即可得到☉O2的半径，使问题得到解决.20．【解析】易得此几何体为圆柱底面直径为1高为2圆柱侧面积=底面周长×高代入相应数值求解即可解：主视图和左视图为长方形可得此几何体为柱体俯视图为圆可得此几何体为圆柱故侧面积=π×1×2=2π故答案为2π解析：【解析】易得此几何体为圆柱，底面直径为1，高为2．圆柱侧面积=底面周长×高，代入相应数值求解即可．解：主视图和左视图为长方形可得此几何体为柱体，俯视图为圆可得此几何体为圆柱，故侧面积=π×1×2=2π．故答案为2π．21．6【分析】根据题意画出示意图易得：Rt△EDC∽Rt△FDC进而可得；即DC2=EDFD代入数据可得答案【详解】根据题意作△EFC树高为CD且∠ECF=90°ED=3FD=12易得：Rt△EDC∽R解析：6【分析】根据题意，画出示意图，易得：Rt△EDC∽Rt△FDC，进而可得ED DCDC FD；即DC2=ED?FD，代入数据可得答案．【详解】根据题意，作△EFC，树高为CD，且∠ECF=90°，ED=3，FD=12，易得：Rt△EDC∽Rt△DCF，有ED DCDC FD，即DC2=ED×FD，代入数据可得DC2=36，DC=6，故答案为6．22．长【解析】中心投影的特点是：等高的物体垂直地面放置时在灯光下离点光源近的物体它的影子短离点光源远的物体它的影子长据此判断即可解：中心投影的特点是：等高的物体垂直地面放置时在灯光下离点光源近的物体它的解析：长【解析】中心投影的特点是：等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．据此判断即可．解：中心投影的特点是：等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长，所以小明的投影比小华的投影长．综合考查了中心投影的特点和规律．中心投影的特点是：①等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．②等长的物体平行于地面放置时，在灯光下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短23．3【分析】如图由题意证明AB＝EBAB＝BF推出DB＝AB﹣17BN＝AB﹣15根据DN＝28构建方程求解即可【详解】解：如图由题意可得：在Rt△CDE中CD ＝DE＝17m在Rt△MNF中MN＝NF解析：3【分析】如图，由题意证明AB＝EB，AB＝BF，推出DB＝AB﹣1.7，BN＝AB﹣1.5，根据DN＝2.8，构建方程求解即可．【详解】解：如图，由题意可得：在Rt△CDE中，CD＝DE＝1.7m，在Rt△MNF中，MN＝NF＝1.5m，∵∠CDE＝∠MNF＝90°，∴∠E＝∠F＝45°，∵AB⊥EF，∴AB＝EB＝BF，∴DB＝AB﹣1.7，BN＝AB﹣1.5，∵DN＝2.8m，∴2AB﹣1.7﹣1.5＝2.8，∴AB＝3（m），即路灯的高为3米．故答案为：3．【点睛】本题考查了中心投影和等腰直角三角形的判定和性质，属于常考题型，熟练掌握上述知识是解题的关键．24．18【分析】根据主视图和俯视图得出几何体的可能堆放从而即可得出答案【详解】综合主视图和俯视图底面最多有个第二层最多有个第三层最多有个则n 的最大值是故答案为：18【点睛】本题考查了三视图中的主视图和俯 解析：18【分析】根据主视图和俯视图得出几何体的可能堆放，从而即可得出答案．【详解】综合主视图和俯视图，底面最多有2327++=个，第二层最多有2327++=个，第三层最多有2024++=个则n 的最大值是77418++=故答案为：18．【点睛】本题考查了三视图中的主视图和俯视图，掌握三视图的相关概念是解题关键． 25．圆柱【分析】根据三视图的基本知识分析各个几何体的三视图然后可解答【详解】解：俯视图是圆的有球圆柱圆锥主视图是矩形的有正方体圆柱故答案为：圆柱【点睛】本题考查了简单几何体的三视图熟记简单几何的三视图是 解析：圆柱．【分析】根据三视图的基本知识，分析各个几何体的三视图然后可解答．【详解】解：俯视图是圆的有球、圆柱、圆锥，主视图是矩形的有正方体、圆柱，故答案为：圆柱．【点睛】本题考查了简单几何体的三视图，熟记简单几何的三视图是解题关键．26．18【分析】这个几何体的表面积是主视图左视图俯视图的面积和的2倍【详解】（3+3+3）×2=18故答案为18【点睛】本题考查了几何体的表面积的计算方法将问题转化为三视图面积和的2倍是解决问题的关键解析：18【分析】这个几何体的表面积是主视图、左视图、俯视图的面积和的2倍．【详解】（3+3+3）×2=18．故答案为18．【点睛】本题考查了几何体的表面积的计算方法，将问题转化为三视图面积和的2倍是解决问题的关键．三、解答题27．（1）正三棱柱，72；（2）见解析；（3）23【分析】（1）由三视图可知，该几何体为正三棱柱，再根据正三棱柱侧面积计算公式计算可得； （2）画出正三棱柱的展开图即可；（3）在EFG ∆中，作EH FG ⊥于点H ，根据勾股定理求出EH ，即可得到AB ．【详解】解:()1由三视图可知，该几何体为正三棱柱；这个几何体的侧面积为36472⨯⨯=；故答案为：正三棱柱；72．()2展开图如下：()3在EFG ∆中，作EH FG ⊥于点H ，则2FH =，224223EH =-=AB ∴长23【点睛】本题考查三视图、几何体的侧面展开图等知识，解题的关键是理解三视图、看懂三视图，属于中考常考题型．28．（1）详见解析；（2）10m【分析】（1）连接AC，过点D作DF∥AC，交直线BC于点F，线段EF即为DE的投影；（2）易证△ABC∽△DEF，再根据相似三角形的对应边成比例进行解答即可.【详解】（1）连接AC，过点D作DF∥AC，交直线BC于点F，线段EF即为DE的投影．（2）∵AC∥DF，∴∠ACB=∠DFE，∵∠ABC=∠DEF=90°，∴△ABC∽△DEF，∴AB：DE=BC：EF，∵AB=5m，BC=3m，EF=6m，∴5：DE=3：6，∴DE=10m．【点睛】本题主要考查相似三角形的应用，解此题的关键在于熟练掌握相似三角形的判定与性质. 29．见解析【分析】根据几何体的三视图的性质作图即可．【详解】如图所示，即为所求．【点睛】本题考查了几何体三视图的问题，掌握几何体三视图的性质是解题的关键．30．答案见解析.【分析】由已知条件可知，主视图有3列，每列小正方数形数目分别为3，2，3；左视图有2列，每列小正方形数目分别为3，3．据此可画出图形．【详解】解：作图如下：【点睛】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．。
几何图形的投影与视图题目
几何图形的投影与视图题目1. 下列哪个图形是主视图？A. 顶视图B. 侧视图C. 俯视图D. 左视图2. 在一个三维物体中，哪个面与主视图平行？A. 前视面B. 顶视面C. 侧视面D. 底视面3. 下列哪个图形是侧视图？A. 顶视图B. 俯视图C. 左视图D. 右视图4. 下列哪个图形是俯视图？A. 顶视图B. 侧视图C. 左视图D. 右视图5. 下列哪个图形是左视图？A. 顶视图B. 侧视图C. 右视图D. 底视图6. 下列哪个图形是底视图？A. 顶视图B. 侧视图C. 左视图D. 右视图7. 在一个三维物体中，主视图的投影方向通常是怎样的？A. 从左向右B. 从右向左C. 从上向下D. 从下向上8. 在一个三维物体中，侧视图的投影方向通常是怎样的？A. 从左向右B. 从右向左C. 从上向下D. 从下向上9. 在一个三维物体中，俯视图的投影方向通常是怎样的？A. 从左向右B. 从右向左C. 从上向下D. 从下向上10. 在一个三维物体中，左视图的投影方向通常是怎样的？A. 从左向右B. 从右向左C. 从上向下D. 从下向上11. 在一个三维物体中，底视图的投影方向通常是怎样的？A. 从左向右B. 从右向左C. 从上向下D. 从下向上12. 下列哪个选项描述了主视图的特点？A. 显示物体的前后关系B. 显示物体的左右关系C. 显示物体的上下关系D. 显示物体的前后、左右和上下关系13. 下列哪个选项描述了侧视图的特点？A. 显示物体的前后关系B. 显示物体的左右关系C. 显示物体的上下关系D. 显示物体的前后、左右和上下关系14. 下列哪个选项描述了俯视图的特点？A. 显示物体的前后关系B. 显示物体的左右关系C. 显示物体的上下关系D. 显示物体的前后、左右和上下关系15. 下列哪个选项描述了左视图的特点？A. 显示物体的前后关系B. 显示物体的左右关系C. 显示物体的上下关系D. 显示物体的前后、左右和上下关系16. 下列哪个选项描述了底视图的特点？A. 显示物体的前后关系B. 显示物体的左右关系C. 显示物体的上下关系D. 显示物体的前后、左右和上下关系17. 下列哪个选项描述了正投影的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切18. 下列哪个选项描述了斜投影的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切19. 下列哪个选项描述了平行投影的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切20. 下列哪个选项描述了透视投影的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切21. 在一个三维物体中，主视图通常显示物体的哪个面？A. 前视面B. 顶视面C. 侧视面D. 底视面22. 在一个三维物体中，侧视图通常显示物体的哪个面？A. 前视面B. 顶视面C. 侧视面D. 底视面23. 在一个三维物体中，俯视图通常显示物体的哪个面？A. 前视面B. 顶视面C. 侧视面D. 底视面24. 在一个三维物体中，左视图通常显示物体的哪个面？A. 前视面B. 顶视面C. 侧视面D. 底视面25. 在一个三维物体中，底视图通常显示物体的哪个面？A. 前视面B. 顶视面C. 侧视面D. 底视面26. 下列哪个选项描述了正投影图的特点？A. 显示物体的立体感B. 显示物体的真实大小C. 显示物体的投影方向D. 显示物体的实际形状27. 下列哪个选项描述了斜投影图的特点？A. 显示物体的立体感B. 显示物体的真实大小C. 显示物体的投影方向D. 显示物体的实际形状28. 下列哪个选项描述了平行投影图的特点？A. 显示物体的立体感B. 显示物体的真实大小C. 显示物体的投影方向D. 显示物体的实际形状29. 下列哪个选项描述了透视投影图的特点？A. 显示物体的立体感B. 显示物体的真实大小C. 显示物体的投影方向D. 显示物体的实际形状30. 下列哪个选项描述了主视图在三维物体中的位置？A. 位于物体的前方B. 位于物体的右侧C. 位于物体的上方D. 位于物体的后方31. 下列哪个选项描述了侧视图在三维物体中的位置？A. 位于物体的前方B. 位于物体的右侧C. 位于物体的上方D. 位于物体的后方32. 下列哪个选项描述了俯视图在三维物体中的位置？A. 位于物体的前方B. 位于物体的右侧C. 位于物体的上方D. 位于物体的后方33. 下列哪个选项描述了左视图在三维物体中的位置？A. 位于物体的前方B. 位于物体的右侧C. 位于物体的上方D. 位于物体的后方34. 下列哪个选项描述了底视图在三维物体中的位置？A. 位于物体的前方B. 位于物体的右侧C. 位于物体的上方D. 位于物体的后方35. 下列哪个选项描述了正投影在三维物体中的位置？A. 位于物体的前方B. 位于物体的右侧C. 位于物体的上方D. 位于物体的后方36. 下列哪个选项描述了斜投影在三维物体中的位置？A. 位于物体的前方B. 位于物体的右侧C. 位于物体的上方D. 位于物体的后方37. 下列哪个选项描述了平行投影在三维物体中的位置？A. 位于物体的前方B. 位于物体的右侧C. 位于物体的上方D. 位于物体的后方38. 下列哪个选项描述了透视投影在三维物体中的位置？A. 位于物体的前方B. 位于物体的右侧C. 位于物体的上方D. 位于物体的后方39. 下列哪个选项描述了正投影在二维平面上的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切40. 下列哪个选项描述了斜投影在二维平面上的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切41. 下列哪个选项描述了平行投影在二维平面上的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切42. 下列哪个选项描述了透视投影在二维平面上的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切43. 下列哪个选项描述了正投影在三维物体上的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切44. 下列哪个选项描述了斜投影在三维物体上的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交45. 下列哪个选项描述了平行投影在三维物体上的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切46. 下列哪个选项描述了透视投影在三维物体上的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切47. 下列哪个选项描述了正投影在二维平面上的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切48. 下列哪个选项描述了斜投影在二维平面上的特点？A. 投影线条与投影面垂直C. 投影线条与投影面斜交D. 投影线条与投影面相切49. 下列哪个选项描述了平行投影在二维平面上的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切50. 下列哪个选项描述了透视投影在二维平面上的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切。
【单元练】海信学校九年级数学下册第二十九章《投影与视图》经典测试(答案解析)
一、选择题1．如图所示的几何体的俯视图是（）A．B．C．D．B解析：B【分析】根据俯视图的概念逐一判断即可得．【详解】解：图中几何体的俯视图如图所示：故答案为：B．【点睛】本题考查简单几何体的三视图，解题的关键是掌握常见几何体的三视图．2．桌面上放着长方体和圆柱体各1个，按下图所示的方式摆放在一起，其左视图是（）A．B．C．D．C解析：C【分析】根据从左边看得到的图形是左视图，可得答案．【详解】解：从左边看时，圆柱和长方体都是一个矩形，圆柱的矩形竖放在长方体矩形的中间．故选：C．【点睛】本题考查三视图的知识，左视图是从物体的左面看得到的视图．3．如图，在平整的地面上,有若干个完全相同的边长为 2cm 的小正方体堆成的一个几何体.如果在这个几何体的表面喷上红色的漆(贴紧地面的部分不喷)，这个几何体喷漆的面积是A．30cm2B．32cm2C．120cm2D．128cm2D解析：D【分析】根据露出的小正方体的面数，可得几何体的表面积．【详解】解：露出表面的面一共有32个，则这个几何体喷漆的面积为32×4=128cm2，故答案为：D．【点睛】本题考查了几何体的表面积，关键是观察出小正方体露出表面的面的个数．4．如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．C解析：C【分析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．【详解】解：从左面看可得到从左到右分别是3，1个正方形．故选C．【点睛】查几何体的三视图．由几何体的俯视图及小正方形内的数字，可知左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．5．下列几何体中，三视图有两个相同而另一个不同的是（）A．（1）（2）B．（2）（3）C．（2）（4）D．（3）（4）B【解析】【分析】根据三视图的定义即可解答．【详解】正方体的三视图都是正方形，故（1）不符合题意；圆柱的主视图、左视图都是矩形，俯视图是圆，故（2）符合题意；圆锥的主视图、左视图都是三角形，俯视图是圆形，故（3）符合题意；三棱锥主视图是、左视图是，俯视图是三角形，故（4）不符合题意；故选B．【点睛】本题考查了简单几何体的三视图，熟知三视图的定义是解决问题的关键.6．已知：如图，是由若干个大小相同的小正方体所搭成的几何体的三视图，则搭成这个几何体的小正方体的个数是()A．6个B．7个C．8个D．9个B解析：B【详解】解：主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．综合三视图可知，这个几何体的底层有4个小正方体，第二层有2个小正方体，第，三层有1个小正方体，因此搭成这个几何体所用小正方体的个数是4+2+1=7个．故选B．考点：由三视图判断几何体.7．如图是由若干个小正方体组成的几何体从上面看到的图形，小正方形中的数字表示该位置小正方体的个数，这个几何体从正面看到的图形是（）A．B．C．D．C解析：C【解析】【分析】先根据俯视图判断出几何体的形状，再根据主视图是从正面看画出图形即可．【详解】解：由俯视图可知，几何体共有两排，前面一排从左到右分别是1个和2个小正方体搭成两个长方体，后面一排分别有2个、3个、1个小正方体搭成三个长方体，并且这两排右齐，故从正面看到的视图为：．故选：C．【点睛】本题考查几何体三视图，熟记三视图的概念并判断出物体的排列方式是解题的关键．8．如图中的几何体是由一个圆柱和个长方体组成的，该几何体的俯视图是( )A．B．C．D．D解析：D【解析】【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看是一个圆形，圆形内部是一个虚线的正方形.故选：D．【点睛】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图．9．下面四个立体图形，从正面、左面、上面对空都不可能看到长方形的是()A．B．C．D．B解析：B【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形依此找到从正面、左面、上面观察都不可能看到长方形的图形．【详解】解：A、主视图为三角形，左视图为三角形，俯视图为有对角线的矩形，故本选项错误；B、主视图为等腰三角形，左视图为等腰三角形，俯视图为圆，从正面、左面、上面观察都不可能看到长方形，故本选项正确；C、主视图为长方形，左视图为长方形，俯视图为圆，故本选项错误；D、主视图为长方形，左视图为长方形，俯视图为长方形，故本选项错误．故选B．【点睛】本题重点考查三视图的定义以及考查学生的空间想象能力．10．从正面和左面看到长方体的图形如图所示（单位：cm），则从其上面看到图形的面积是（）cm2A．4 B．6 C．8 D．12D解析：D【解析】根据从左面、从正面看到的形状图的相关数据可得：从上面看到的形状图是长为4宽为3的长方形，则从正面看到的形状图的面积是4×3=12；故答案为12.二、填空题11．如图，校园内有一棵与地面垂直的树，数学兴趣小组两次测量它在地面上的影子，第一次是阳光与地面成60 角时，第二次是阳光与地面成30角时，两次测量的影长相差8米，则树高______米．（结果保留根号）【分析】设出树高利用所给角的正切值分别表示出两次影子的长然后作差建立方程即可【详解】如图在中设AB为x∴同理：∵两次测量的影长相差8米∴∴则树高为米故答案为：【点睛】本题考查了平行投影的应用太阳光线 解析：43 【分析】 设出树高，利用所给角的正切值分别表示出两次影子的长，然后作差建立方程即可． 【详解】 如图在Rt ABC 中，设AB 为xtan ∠=AB ACB BC ， ∴tan tan 60AB x BC ACB ==∠︒， 同理：tan 30x BD =， ∵两次测量的影长相差8米，∴8tan 30tan 60x x -=︒︒， ∴43x ，则树高为43米．故答案为：43．【点睛】本题考查了平行投影的应用，太阳光线下物体影子的长短不仅与物体有关，而且与时间有关，不同时间随着光线方向的变化，影子的方向也在变化，解此类题，一定要看清方向．解题关键是根据三角函数的几何意义得出各线段的比例关系，从而得出答案． 12．由几个相同的小正方体搭成的一个几何体如图所示，这个几何体的主视图可以看到5个小正方体的面，则俯视图与左视图能看到的小正方体的面的个数和为______．7【分析】左视图有2列每列小正方形数目分别为21；俯视图有3列每行小正方形数目分别为121据此计算即可【详解】解：根据题意可得左视图有2列每列小正方形数目分别为21；俯视图有3列每行小正方形数目分别 解析：7【分析】左视图有2列，每列小正方形数目分别为2，1；俯视图有3列，每行小正方形数目分别为1，2，1．据此计算即可．【详解】解：根据题意可得左视图有2列，每列小正方形数目分别为2，1；俯视图有3列，每行小正方形数目分别为1，2，1．∴俯视图与左视图能看到的小正方体的面的个数和为：2+1+1+2+1=7．故答案为：7【点睛】本题考查实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．13．如图是由几个相同的小正方体搭建而成的几何体的主视图和俯视图，则搭建这个几何体所需要的小正方体至少为____个.8【分析】主视图俯视图是分别从物体正面上面看所得到的图形【详解】由俯视图可知：底层最少有5个小立方体由主视图可知：第二层最少有2个小立方体第三层最少有1个小正方体∴搭成这个几何体的小正方体的个数最少解析：8【分析】主视图、俯视图是分别从物体正面、上面看，所得到的图形．【详解】由俯视图可知：底层最少有5个小立方体，由主视图可知：第二层最少有2个小立方体，第三层最少有1个小正方体，∴搭成这个几何体的小正方体的个数最少是5+2+1=8(个)．故答案为8【点睛】考查了由三视图判断几何体的知识，根据题目中要求的以最少的小正方体搭建这个几何体，可以想象出左视图的样子，然后根据“俯视图打地基，正视图疯狂盖，左视图拆违章”很容易就知道小正方体的个数．14．为解决楼房之间的挡光问题，某地区规定：两幢楼房间的距离至少为40米，中午12时不能挡光．如图，某旧楼的一楼窗台高1米，要在此楼正南方40米处再建一幢新楼．已知该地区冬天中午12时阳光从正南方照射，并且光线与水平线的夹角最小为30°，在不违反规定的情况下，请问新建楼房最高______米．（结果精确到13，2≈1.414）24【解析】【分析】过点C作CE⊥BD与点E可得四边形CABE是矩形知CE=AB=40AC=BE=1在Rt△CDE中DE=tan30°•CE求出DE的长由DB=DE+EB可得答案【详解】如图过点C作解析：24【解析】【分析】过点C作CE⊥BD与点E，可得四边形CABE是矩形，知CE=AB=40，AC=BE=1．在Rt△CDE 中DE=tan30°•CE求出DE的长，由DB=DE+EB可得答案．【详解】如图，过点C作CE⊥BD与点E．在Rt△CDE中，∠DCE=30°，CE=AB=40，则DE=tan30°•CE33=⨯40≈23，而EB=AC=1，∴BD=DE+EB=23+1=24（米）．【点睛】本题考查了解直角三角形的应用．注意能根据题意构造直角三角形，并能借助于解直角三角形的知识求解是解答此题的关键．15．一个几何体由一些完全相同的小立方块搭成，从正面和从上面看到的这个几何体的形状如下，那么搭成这样一个几何体，最少需要_____个这样的小立方块，最多需要_____个这样的小立方块．68【解析】【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由主视图可得第二层立方体的可能的个数相加即可【详解】综合主视图和俯视图这个几何体的底层有4个小正方体第二层最少有2个最多有4个解析：6 8【解析】【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】综合主视图和俯视图，这个几何体的底层有4个小正方体，第二层最少有2个，最多有4个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：4+2=6个，至多需要小正方体木块的个数为：4+4=8个，故答案为6，8．【点睛】此题主要考查了几何体的三视图，考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．16．一个几何体的主视图和俯视图如图所示，若这个几何体最多有m个小正方体组成，最少有n个小正方体组成，m+n＝_____．16【分析】主视图俯视图是分别从物体正面上面看所得到的图形【详解】易得第一层有4个正方体第二层最多有3个正方体最少有2个正方体第三层最多有2个正方体最少有1个正方体M＝4＋3＋2＝9N ＝4＋2＋1＝解析：16【分析】主视图、俯视图是分别从物体正面、上面看所得到的图形．【详解】易得第一层有4个正方体，第二层最多有3个正方体，最少有2个正方体，第三层最多有2个正方体，最少有1个正方体，M＝4＋3＋2＝9，N＝4＋2＋1＝7，所以M＋N＝9＋7＝16．故答案为：16．【点睛】此题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．17．如图，是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块，以搭成一个大正方体，至少还需要________个小立方块．54【解析】试题解析：54【解析】试题由主视图可知，搭成的几何体有三层，且有4列；由左视图可知，搭成的几何体共有3行；第一层有7个正方体，第二层有2个正方体，第三层有1个正方体，共有10个正方体，∵搭在这个几何体的基础上添加相同大小的小正方体，以搭成一个大正方体，∴搭成的大正方体的共有4×4×4=64个小正方体，∴至少还需要64-10=54个小正方体．【点睛】先由主视图、左视图、俯视图求出原来的几何体共有10个正方体，再根据搭成的大正方体的共有4×4×4=64个小正方体，即可得出答案．本题考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查，关键是求出搭成的大正方体共有多少个小正方体．18．如图：在桌上摆有一些大小相同的正方体木块，其从正面和从左面看到的形状图如图所示，则要摆出这样的图形至少需要_____块正方体木块，至多需要_____块正方体木块．616【解析】试题分析：由物体的主视图和左视图易得第一层最少有4块正方体最多有12块正方体；第二层最少有2块正方体最多有4块正方体故总共至少有6块正方体至多有16块正方体考点：几何体的三视图解析：6 16【解析】试题分析：由物体的主视图和左视图易得，第一层最少有4块正方体，最多有12块正方体；第二层最少有2块正方体，最多有4块正方体，故总共至少有6块正方体，至多有16块正方体．考点：几何体的三视图．19．图中几何体的主视图是（）．A BC D C【解析】试题分析：根据几何体的三视图知识几何体的主视图即从正面看到的图形此几何体从正面看到的图形为上下两层下面有两个小正方形上面靠左有一个小正方形如图C所示故选C考点：几何体的三视图解析：C．【解析】试题分析：根据几何体的三视图知识，几何体的主视图即从正面看到的图形，此几何体从正面看到的图形为上下两层，下面有两个小正方形，上面靠左有一个小正方形，如图C所示．故选C．考点：几何体的三视图．20．几个相同的正方体叠合在一起，该组合体的主视图和俯视图如右图所示，那么组合体中正方体的个数至多有________个．10【分析】由所给视图可得此几何体有3列3行2层分别找到第二层的最多个数加上第一层的正方体的个数即为所求答案【详解】解：第一层有1+2+3＝6个正方体第二层最多有4个正方体所以这个几何体最多有6+4解析：10【分析】由所给视图可得此几何体有3列，3行，2层，分别找到第二层的最多个数，加上第一层的正方体的个数即为所求答案．【详解】解：第一层有1+2+3＝6个正方体，第二层最多有4个正方体，所以这个几何体最多有6+4＝10个正方体．故答案为：10．【点睛】本题是由三视图判断几何体，考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．三、解答题21．作图与推理：如图，是由一些大小相同的小正方体组合成的简单几何体．（1）图中有几块小正方体？（2）诸分别画出从正面看、从左面看和从上面看到的这个几何体的形状图．解析：（1）图中有11块小正方体；（2）如图见解析．【分析】（1）根据如图所示即可得出图中小正方体的个数；（2）读图可得，左视图有2列，每列小正方形数目分别为2，2；俯视图有4列，每行小正方形数目分别为2，2，1，1．【详解】解：（1）2×5+1=11（块）．即图中有11块小正方体，（2）如图，【点睛】此题主要考查实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．22．如图，路灯（P点）距地面9米，身高1.5米的小云从距路灯的底部（O点）20米的A点，沿OA所在的直线行走14米到B点时，身影的长度是变长了还是变短了？变长或变短了多少米？解析：变短了2.8米.【解析】试题分析：试题根据AC ∥BD ∥OP ，得出△MAC ∽△MOP ，△NBD ∽△NOP ，再利用相似三角形的性质进行求解，即可得出答案．试题如图：∵∠MAC=∠MOP=90°，∠AMC=∠OMP ，∴△MAC ∽△MOP ， ∴=MA AC MO OP ， 即 1.5=209MA MA ， 解得，MA=4米； 同理,由△NBD ∽△NOP ，可求得NB=1.2米，则马晓明的身影变短了4−1.2=2.8米．∴变短了，短了2.8米．23．阅读材料，解决下面的问题：（1）如图2，连接正六面体中相邻面的中心，可得到一个柏拉图体．①它是正 面体，有 个顶点， 条棱；②已知该正多面体的体积与原正方体体积的比为1:6，若原正方体的棱长为3cm，该正多面体的体积为 cm3；（2）如图3，用6个棱长为1的小正方体搭成一个几何体．小明要再用一些完全相同的小正方体搭一个几何体．若要使新搭的几何体恰好能与原几何体拼成一个无空隙的正六面体，则小明至少需要个小正方体，他所搭几何体的表面积最小是；（3）小华用4个棱长为1的小正四面体搭成一个如图4所示的造型，可以看做是一个不完整的大四面体．小华发现此造型中间空缺部分也是一个柏拉图体！请写出该柏拉图体的名称：．解析：（1）①八；6；12；②92；（2）21；50；（3）正八面体【分析】（1）①根据图2的特点即可求解；②先求出原正方体的体积，根据比值即可求出该正多面体的体积；（2）根据题意需搭建为3×3的正方体，根据几何体的特点即可求解；（3）根据这个柏拉图体有6个顶点即可得到为正八面体．【详解】（1）如图2，连接正六面体中相邻面的中心，可得到一个柏拉图体．①它是正八面体，有6个顶点，12条棱；②已知该正多面体的体积与原正方体体积的比为1:6，若原正方体的棱长为3cm，则原正方体的体积为33=27∴该正多面体的体积为1927=62cm3；（2）如图，新搭的几何体俯视图及俯视图上的小正方体的个位数如下，则至少需要1+2×4+3×4=21个小正方体，他所搭几何体的表面积最小是2×9+2×8+2×8=50；（3）由图可知这个柏拉图体有6个顶点，故为正八面体；故答案为：（1）①八；6；12；②92；（2）21；50；（3）正八面体．【点睛】此题主要考查立方体的特点及性质，解题的关键是根据题意理解柏拉图体的特点、三视图的应用．24．如图，是由几个边长为1的小立方体所组成几何体的俯视图，小正方形中的数字表示在该位置的小正方体的个数，请画出这个几何体的主视图和左视图，并求出这个几何体的表面积．解析：见解析，44【分析】根据主视图、左视图、俯视图的画法画出相应的图形即可；表面积为三种视图的面积和的2倍．【详解】解:这个几何体的主视图和左视图如图所示,表面积为：（8+8+6）×2＝44.【点睛】本题主要考查简单几何体的三视图的画法,主视图、左视图、俯视图实际上就是从正面、左面、上面对该几何体正投影所得到的图形,解决本题的关键是要熟练掌握三视图的画法. 25．如图所示的几何体是由若干个相同的小正方体组成的．（1）填空：这个几何体由个小正方体组成；（2）画出它的三个视图．（作图必须用黑色水笔描黑）解析：（1）7个,（2）图形见详解【分析】（1）前排有2个,后排有5个,据此解题,（2）主视图要将几何体从前往后压缩，使看到的面全部落在一个竖立的平面内；左视图要从正面的左面看，要正对着几何体，视线要与放置几何体的平面平行，并合理想象；俯视图要从正上方往下看，每一竖列的图形最顶的一个面，它们无高低之分使看到的面都落在同一个平面内.【详解】解：（1）前排有2个,后排有5个,∴这个几何体由7个小正方体组成,（2）如图【点睛】本题考查了图形的三视图,属于简单题,熟悉三视图的画法是解题关键.26．把边长为2厘米的6个相同正方体摆成如图的形式．（1）画出该几何体的主视图、左视图、俯视图；（2）试求出其表面积；（3）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的左视图和俯视图不变，那么最多可以再添加个小正方体．解析：（1）见解析；（2）104平方厘米;（3）2【分析】（1）直接利用三视图的画法进而得出答案；（2）利用几何体的形状进而得出其表面积；（3）利用左视图和俯视图不变，得出可以添加的位置．【详解】解：（1）如图所示：（2）几何体表面积：2×2×5+2×2×4+2×2×5+2×2×12＝104（平方厘米）；（3）如图，可以在A和B的位置上各加一个小正方体，这个几何体的左视图和俯视图不变.所以最多可以再添加2个小正方体．故答案为：2．【点睛】此题主要考查了画三视图以及几何体的表面积，正确得出三视图是解题关键．27．（1）如图是由10个同样大小棱长为1的小正方体搭成的几何体，请分别画出它的主视图、左视图和俯视图（2）这个组合几何体的表面积为个平方单位（包括底面积）（3）用小立方体搭一几何体，使得它的俯视图和左视图与你在上图方格中所画的图一致，则这样的几何体最多要个小立方体．解析：（1）主视图、左视图和俯视图如图所示，见解析；（2）这个组合几何体的表面积为38平方单位；（3）这样的几何体最多要14个.【分析】（1）根据主视图、左视图、俯视图的定义画出图形即可；（2）根据几何体的露在外面的面个数以及底面，即可得到表面积；（3）根据保持这个几何体的左视图和俯视图不变，几何体的第二排的高度都是2，第三排的高度都是3个，可得这样的几何体最多要：3+3+3+2+2+1=14个小立方体．【详解】解：（1）主视图、左视图和俯视图如图所示：（2）这个组合几何体的表面积为：6×2×3+2＝38（平方单位）故答案为：38．（3）这样的几何体最多要3+3+3+2+2+1＝14个小立方体．【点睛】此题主要考查了作图——三视图，在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．28．用六个小正方体搭成如图的几何体，请画出该几何体从正面，左面，上面看到的图形．参考答案解析：【解析】【分析】从正面看为两层,下面是三个小正方形,上面最左边一个小正方形;从左边看分两层,下面是三个小正方形,上面中间一个小正方形;从上面看分三行,最上面一行最左边一个小正方形,中间三个小正方形,第三行最左边一个小正方形.【详解】如图所示:【点睛】本题主要考查简单几何体三视图,解决本题的关键是要熟练掌握观察三视图的方法.。
