第六章橡胶弹性
平衡时,附加内力和外力相等,单位面积上得附加内力 (外力)称为应力。
6、1、1 应力与应变
(1) 简单拉伸(drawing)
材料受到一对垂直于材料截面、大小相等、方向相反并在 同一直线上得外力作用。
材料在拉伸作用下产生得形变称为拉伸应变,也称相对伸长率(e)。
拉伸应力(张应力) = F / A0 (A0为材料得起始截面积)
6、2 橡胶弹性得热力学方程
橡胶弹性得热力学分析
实验:
天然橡胶试样测定在恒定伸长 l 下外力 f 与温度 T 得关系。
结果:
f-T曲线,当伸长率大于10％,直 线得斜率为正;当伸长率小于10 ％,直线得斜率为负——热弹转 变。
原因:橡胶得热膨胀。
f
38%
3.0
22% 2.0
13%
1.0
6%
3%
0.0 0 20
交联橡胶得溶胀包括两部分:
溶剂力图渗入聚合物内部使其体积膨胀; 由于交联聚合物体积膨胀导致网状分子链向三度空间伸展, 使分子网受到应力产生弹性收缩能,力图使分子网收缩。 当膨胀与收缩能相互抵消时,达到了溶胀平衡。
溶胀过程自由能变化包括两部分:
溶剂分子与大分子链混合时得混合自由能DGM,混合过程 熵增,有利于溶胀;
2=3/(2zb2)
z – 链段数目 b – 链段长度
根据Boltzmann 定律,体系得熵值与体系得构象数得关系:
S k ln
由于构象数正比于概率密度, W (x, y, z)
S C k 2 (x 2 y 2 z 2 )
6、3 橡胶弹性得统计理论
1 1 σ1
σ3
z
σ2
λ1
λ2
弹性模量＝应力／应变 对于不同得受力方式、也有不同得模量。
6、1、1 应力与应变
(1) 简单拉伸(drawing)
材料受到一对垂直于材料截面、大小相等、方向相反并在 同一直线上得外力作用。
材料在拉伸作用下产生得形变称为拉伸应变,也称相对伸长率(e)。
拉伸应力(张应力) = F / A0 (A0为材料得起始截面积)
6、2 橡胶弹性得热力学方程
橡胶弹性得热力学分析
实验:
天然橡胶试样测定在恒定伸长 l 下外力 f 与温度 T 得关系。
结果:
f-T曲线,当伸长率大于10％,直 线得斜率为正;当伸长率小于10 ％,直线得斜率为负——热弹转 变。
原因:橡胶得热膨胀。
f
38%
3.0
22% 2.0
13%
1.0
6%
3%
0.0 0 20
交联橡胶得溶胀包括两部分:
溶剂力图渗入聚合物内部使其体积膨胀; 由于交联聚合物体积膨胀导致网状分子链向三度空间伸展, 使分子网受到应力产生弹性收缩能,力图使分子网收缩。 当膨胀与收缩能相互抵消时,达到了溶胀平衡。
溶胀过程自由能变化包括两部分:
溶剂分子与大分子链混合时得混合自由能DGM,混合过程 熵增,有利于溶胀;
2=3/(2zb2)
z – 链段数目 b – 链段长度
根据Boltzmann 定律,体系得熵值与体系得构象数得关系:
S k ln
由于构象数正比于概率密度, W (x, y, z)
S C k 2 (x 2 y 2 z 2 )
6、3 橡胶弹性得统计理论
1 1 σ1
σ3
z
σ2
λ1
λ2
弹性模量＝应力／应变 对于不同得受力方式、也有不同得模量。
第六章橡胶弹性
Shear modulus and compliance in shear
简单剪切实验能把高聚物宏观力学性能与它们内部 分子运动相联系，建立高聚物力学行为的分子理论。
（iii）均匀压缩（pressurizing,compress) 材料受到均匀压力压缩时发生的体积形变称压缩
应变（Δ）。
材料经压缩以后，体积由V0缩小为V，则 压缩应变： Δ = （V0 - V）/ V0 = DV / V0
2. 在恒定外力下，橡皮筋加热时是膨胀还是收缩？ 为什么？
熵弹性
由于高分子链的特点，橡皮筋将收缩。
橡胶在张力（拉力）的作用下产生形变，主要 是熵变化，即蜷曲的大分子链在张力的作用下 变得伸展，构象数减少。熵减少是不稳定的状 态，当加热时，有利于单键的内旋转，使之因 构象数增加而卷曲，所以在保持外界条件不变 时，升温会发生回缩现象。
➢形变量大（WHY？长链,柔性） 弹性形变量可高达1000％
➢弹性模量小,高弹模量约105N/m2 一般聚合物109N/m2，金属1010-11 N/m2
➢弹性模量随温度升高而增大 晶体材料的弹性模量随温度升高而减小。
➢形变有热效应——快速拉伸放热，形变回复吸热 金属材料与此相反。
晶体材料的弹性模量随着温度的升高而减小。 温度的升高导致原子间距由于热膨胀而增大， 由于原子间距增大，所以模量下降。
Rubber Products
具有橡胶弹性的条件：
柔性长链
使其卷曲分子在外力作用下通过链段 运动改变构象而舒展开来，除去外力 又恢复到卷曲状态
适度交联
可以阻止分子链间质心发生位移的 粘性流动，使其充分显示高弹性
Molecular movements
具有橡胶弹性的条件： 长链 足够柔性 交联
简单剪切实验能把高聚物宏观力学性能与它们内部 分子运动相联系，建立高聚物力学行为的分子理论。
（iii）均匀压缩（pressurizing,compress) 材料受到均匀压力压缩时发生的体积形变称压缩
应变（Δ）。
材料经压缩以后，体积由V0缩小为V，则 压缩应变： Δ = （V0 - V）/ V0 = DV / V0
2. 在恒定外力下，橡皮筋加热时是膨胀还是收缩？ 为什么？
熵弹性
由于高分子链的特点，橡皮筋将收缩。
橡胶在张力（拉力）的作用下产生形变，主要 是熵变化，即蜷曲的大分子链在张力的作用下 变得伸展，构象数减少。熵减少是不稳定的状 态，当加热时，有利于单键的内旋转，使之因 构象数增加而卷曲，所以在保持外界条件不变 时，升温会发生回缩现象。
➢形变量大（WHY？长链,柔性） 弹性形变量可高达1000％
➢弹性模量小,高弹模量约105N/m2 一般聚合物109N/m2，金属1010-11 N/m2
➢弹性模量随温度升高而增大 晶体材料的弹性模量随温度升高而减小。
➢形变有热效应——快速拉伸放热，形变回复吸热 金属材料与此相反。
晶体材料的弹性模量随着温度的升高而减小。 温度的升高导致原子间距由于热膨胀而增大， 由于原子间距增大，所以模量下降。
Rubber Products
具有橡胶弹性的条件：
柔性长链
使其卷曲分子在外力作用下通过链段 运动改变构象而舒展开来，除去外力 又恢复到卷曲状态
适度交联
可以阻止分子链间质心发生位移的 粘性流动，使其充分显示高弹性
Molecular movements
具有橡胶弹性的条件： 长链 足够柔性 交联
第六章 橡胶弹性

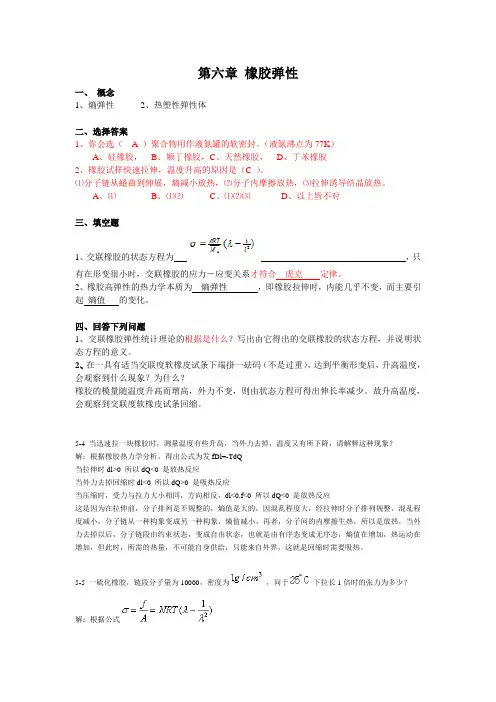

第六章橡胶弹性一、概念1、熵弹性2、热塑性弹性体二、选择答案1、你会选（ A ）聚合物用作液氮罐的软密封。
（液氮沸点为77K）A、硅橡胶，B、顺丁橡胶，C、天然橡胶，D、丁苯橡胶2、橡胶试样快速拉伸，温度升高的原因是（C ）。
⑴分子链从蜷曲到伸展，熵减小放热，⑵分子内摩擦放热，⑶拉伸诱导结晶放热。
A、⑴B、⑴⑵C、⑴⑵⑶D、以上皆不对三、填空题1、交联橡胶的状态方程为，只有在形变很小时，交联橡胶的应力－应变关系才符合虎克定律。
2、橡胶高弹性的热力学本质为熵弹性，即橡胶拉伸时，内能几乎不变，而主要引起熵值的变化。
四、回答下列问题1、交联橡胶弹性统计理论的根据是什么？写出由它得出的交联橡胶的状态方程，并说明状态方程的意义。
2、在一具有适当交联度软橡皮试条下端掛一砝码（不是过重），达到平衡形变后，升高温度，会观察到什么现象？为什么？橡胶的模量随温度升高而增高，外力不变，则由状态方程可得出伸长率减少。
故升高温度，会观察到交联度软橡皮试条回缩。
5-4 当迅速拉一块橡胶时，测量温度有些升高，当外力去掉，温度又有所下降，请解释这种现象？解：根据橡胶热力学分析，得出公式为发fDl=-TdQ当拉伸时dl>0 所以dQ<0 是放热反应当外力去掉回缩时dl<0 所以dQ>0 是吸热反应当压缩时，受力与拉力大小相同，方向相反，dl<0,f<0 所以dQ<0 是放热反应这是因为在拉伸前，分子排列是不规整的，熵值是大的，因混乱程度大，经拉伸时分子排列规整，混乱程度减小，分子链从一种构象变成另一种构象，熵值减小，再者，分子间的内摩擦生热，所以是放热，当外力去掉以后，分子链段由约束状态，变成自由状态，也就是由有序态变成无序态，熵值在增加，热运动在增加，但此时，所需的热量，不可能自身供给，只能来自外界，这就是回缩时需要吸热。
5-5 一硫化橡胶，链段分子量为10000，密度为，问于下拉长1倍时的张力为多少？解：根据公式先求出单位体积中链数目T=273+25=298KR=1.38拉伸一倍的情况代入公式五、计算题1、天然橡胶硫化后，网链平均分子量为6000，密度为0.90g/cm3。
第六章 橡胶弹性
上式的物理意义：外力作用在橡胶上，使橡胶的内能和熵随着 伸长而变化。或者说，橡胶的张力是由变形时内能和熵发生变 化引起的。
Company Logo
Logo
讨论
U S f T l T ,V l T ,V
T （6-12）
Company Logo
Logo
常见材料的泊松比 泊松比数值 解 释
0.5 0.0
不可压缩或拉伸中无体积变化
没有横向收缩
0.49~0.499
0.20~0.40
橡胶的典型数值
塑料的典型数值
Company Logo
U l T ,V
直线的截距为:
结果：各直线外推到T=0K时， U 0 几乎都通过坐标的原点 l T ,V
Company Logo
Logo
外力作用引起熵变
说明橡胶拉伸时，内能几乎不变，而主要引起熵的变化。 就是说，在外力作用下，橡胶的分子链由原来的蜷曲状 态变为伸展状态，甚至结晶，熵值由大变小，终态是一 种不稳定的体系，当外力除去后就会自发地回复到初态。 这就说明了为什么橡胶高弹形变是可回复的。
Logo
三、 橡胶的使用温度范围
Tg是橡胶使用温度下限，分解温度Td是使用温度上限。 （一）改善高温耐老化性能，提高耐热性 橡胶主链结构上常含有大量双键，橡胶在高温下，易 发生臭氧龟裂、氧化裂解、交联或其它因素的破坏， 不耐热,很少能在120℃以上长期使用。 1、改变主链结构 （1）使主链上不含或无双键，因双键最易被臭氧破 坏断裂；而双键旁的次甲基上的氢易被氧化，导 致裂解或交联。如乙丙橡胶、丁基橡胶或硅橡胶等 均有较好的耐热性。 （2）主链由非碳原子组成，如由Si-O组成，硅橡胶 可在200 ℃以上长期使用。
第六章橡胶弹性知识讲解
dU=TdS+fdl
f
(
U l
) T, V
T
(
S l
)
T,
V
等温等容条件的热力学方程：
f ( U ) T ( S )
l T,V
l T,V
物理意义:
橡胶的张力是由于变形时，内能发生变化 和熵变化而引起的。
f (U ) T (S )
l T, V
l T, V
将
(
S l
) T, V
变为容易测得的物理量
λ2
Z
λ3
第i个网链第i个网链变形前的构 象熵
Siu C ki2(xi2 yi2 zi2 )
Y
变形后的构象熵
Sid C ki2(12xi2 22yi2 23zi2 )
(xi,yi,zi) (λ1xi,λ2yi,λ3zi)
X
第i个网链变形前后的熵变
Si Sid Siu ki2[(12 -1)xi2 (22 -1)yi2 (32 -1)zi2 ]
3.温度升高，模量增加。 4.形变时有明显的热效应。 5.形变具有时间依赖性（称为力学松弛）。
6.2 橡胶的热力学分析
热力学体系： 橡皮试样 环境： 外力（单轴拉伸） 依据： 热力学第一定律dU＝dQ+dW
热力学第二定律dQ＝TdS
dU=dQ+dW
dQ=TdS
dW=fdl-pdV
dU=TdS+fdl-pdV, dV≈0 ，
第6章 橡胶弹性
6.1描述力学行为的基本物理量 6.2橡胶弹性的热力学分析 6.3橡胶弹性的统计理论
6.1 材料力学基本物理量 （理解）
应变
材料受到外力作用，它的几何形状发生变化，这 种变化叫应变。 附加内力 材料发生宏观形变时，使原子间或分子间产生附 加内应力来抵抗外力，附加内力与外力大小相等， 方向相反。 应力 单位面积上的附加内力为应力，单位Pa。
高分子物理课件6橡胶弹性
B P
B PV0 V
6 橡胶弹性
对于各向同性的材料，通过弹性力学的数学 推导可得出上述三种模量之间的关系
E 2G(1 ) 3B(1 2 )
泊松比 ：
定义为拉伸实验中 材料横向应变与纵 向应变的比值之负
m / m0
l / l0
T
数。反映材料性质
的重要参数。
6 橡胶弹性
泊松比数值
橡胶拉伸形变时外力的作用主要只引起体系构象熵的变化 而内能几乎不变──熵弹性
橡胶弹性热力学的本质：熵弹性
6 橡胶弹性
橡胶弹性热力学的本质：熵弹性
拉伸橡胶时外力所做的功 主要转为高分子链构象熵的减小
体系为热力学不稳定状态 去除外力体系回复到初始状态
6 橡胶弹性
熵弹性本质的热效应分析
热 dU=0
dV=0
6 橡胶弹性
重点及要求：
橡胶状态方程及一般修正；一般了解“幻影网络” 理论和唯象理论；熟习橡胶和热塑性弹性体结构 与性能关系
教学目的：橡胶是高分子材料的最大种类之一，
研究其力学行为与分子结构和分子运动之间关系 具有重要的理论和实际意义 。通过本讲的学习， 可以全面理解和掌握橡胶弹性产生的理论原因及 在实际中的应用。
6 橡胶弹性
Similar to which type of materials?
