混床的运行与再生
混床工作原理
混床工作原理混床是一种常见的水处理技术，广泛应用于水处理厂、工业生产和废水处理等领域。
混床通过将阳离子交换树脂和阴离子交换树脂混合在一起，以去除水中的离子杂质和溶解物质。
混床的工作原理可以简单概括为离子交换和再生两个过程。
1. 离子交换过程：混床中的阳离子交换树脂和阴离子交换树脂能够吸附水中的阳离子和阴离子。
当水经过混床时，阳离子交换树脂会吸附水中的阴离子，同时阴离子交换树脂会吸附水中的阳离子。
这样，水中的离子杂质被树脂吸附，从而实现了水的净化。
2. 再生过程：随着时间的推移，混床中的树脂会逐渐饱和，无法继续吸附水中的离子。
为了恢复树脂的吸附能力，需要进行再生过程。
再生通常分为酸洗和碱洗两个步骤。
- 酸洗：将酸性溶液通过混床，酸洗可以去除树脂上吸附的碱性离子。
- 碱洗：将碱性溶液通过混床，碱洗可以去除树脂上吸附的酸性离子。
通过酸洗和碱洗的交替进行，可以使混床中的树脂恢复到吸附能力，继续进行离子交换过程。
混床的工作原理可以通过以下步骤来描述：1. 进水：水通过管道进入混床系统。
2. 离子交换：水经过混床中的阳离子交换树脂和阴离子交换树脂，离子杂质被树脂吸附，水得到净化。
3. 出水：经过离子交换后的水从混床系统中流出，成为净化水。
4. 饱和：随着时间的推移，树脂逐渐饱和，无法继续吸附离子。
5. 再生：进行酸洗和碱洗的交替过程，使树脂恢复吸附能力。
6. 排放：再生液通过管道排出混床系统，同时也带走了被洗去的离子杂质。
7. 循环：混床系统可以循环使用，不断进行离子交换和再生的过程。
混床工作原理的优点包括：- 可同时去除阳离子和阴离子，对水中的离子污染物具有较好的去除效果。
- 可以适应不同水质的处理要求，通过调整树脂种类和比例来实现不同的处理效果。
- 操作简单，维护成本相对较低。
然而，混床也存在一些局限性：- 树脂的饱和和再生过程需要定期进行，会增加运行成本和工作量。
- 酸洗和碱洗液的处理和排放可能对环境造成一定影响，需要进行合理处理。
混床手动再生操作步骤
混床手动再生操作步骤1、反洗分层：将混床反洗水进水阀（下进阀）、反洗水上排阀打到手动，启动再生泵一台。
慢慢开启泵出口阀，控制反洗流量，使树脂上浮到上视镜底部，（注意别让树脂超过上视镜，以免树脂堵塞绕丝管，导致混床憋压）反洗时间约为15-20分钟，停再生泵。
将反洗水进水阀、反洗水上排水阀打到停。
2、沉降：打开排气阀，让树脂自然沉降，5-10分钟后观察树脂分层是否良好，若分层不明显则须重新反洗分层。
3、酸碱计量：开启混床计量箱酸碱阀使其液位升到1.4m关闭混床加酸、碱阀。
4、排水：将上中排阀，排气阀打到手动，排到上中排阀没有水流出来即可，关闭上中排阀、排气阀。
5、进酸碱：将混床进酸阀、进碱阀、下中排阀打到手到，混床浓碱阀、浓酸阀、混床碱射流阀、混床酸射流阀打到手动，启动混床再生泵一台，控制好转子流量计保持流量在19T/H，调节蒸汽手动阀控制温度在35℃左右，开启混床浓碱阀、浓酸阀前手动隔膜阀调节酸碱浓度，碱浓度控制在4％左右，酸浓度控制在5％左右，当碱计量箱液位降到0.85m，酸计量箱降到0.55m时，关闭计量箱浓碱阀与浓酸阀，进入下一阶段。
6、置换：置换时间约为50min，然后关闭蒸汽手动阀停止碱加热，将再生泵停止运行，将混床进酸阀、进碱阀、下中排阀、碱射流阀、酸射流阀打到停。
7、进水：将混床进水阀、排气阀打到手动，启动初级纯水泵，当排气阀有水出来后将下中排阀打到手动，将排气阀打到停。
（注意控制进水流量在75 T/H）8、清洗：将混床下进阀打到手动，开启混床再生泵一台，清洗15min后，将初级纯水泵、再生水泵打到停，再将混床下进阀、进水阀、下中排阀打到停。
9、排水：打开排气阀、下排阀，当液位降到树脂层上200 m m处时，将下排阀打到停，进入一步。
10、空气混合：将上排阀、进气阀打到手动，调节进气阀前手动闸阀使压力控制在1.5kgf/cm2左右，混合约3min，（要注意气动阀压力，若压力降到3.5 kgf/cm2时，将手动闸阀关闭），然后关闭手动闸阀，将进气阀、上排阀打到停。
混床工作原理以及再生操作精选全文
可编辑修改精选全文完整版
混床工艺原理
所谓混床就是将阴、阳树脂按一定比例均匀混合装在同一个交换器中，并在运行前混合均匀，所以混床可以看作是由许多阴阳树脂交错排列而组成的多级复床，水通过混床就能完成许多
级阴、阳离子交换过程，而且是同时交错进行的，经H离子交换所产生的H+和经OH离子
交换所产生的OH-都不会累积起来，而是马上互相中和生成H2O，基本上消除了反离子的影响，这就使交换反应进行得十分彻底，出水水质很好。
整套混床装置包括混床及酸碱再生系统，酸碱再生系统包括酸储罐、碱储罐、酸计量箱、碱
计量箱、喷射器及树脂捕捉器等。
混床有三个视镜，（1）下视镜的作用是分层时观察阴阳
树脂分层情况（2）中视镜作用是再生时观察床内水位（3）上视镜作用是反洗时观察树脂膨
胀的情况
混床出水DDL＞0.5μs/cm，Na+＞10μg/L，SiO22-＞20μg/L时，应停止运行，解列再生
再生操作。

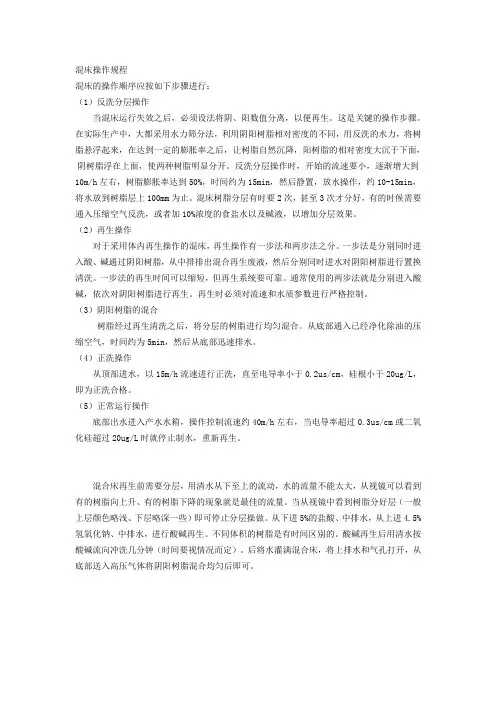

混床操作规程
混床操作规程混床的操作顺序应按如下步骤进行：（1）反洗分层操作当混床运行失效之后，必须设法将阴、阳数值分离，以便再生。
这是关键的操作步骤。
在实际生产中，大都采用水力筛分法，利用阴阳树脂相对密度的不同，用反洗的水力，将树脂悬浮起来，在达到一定的膨胀率之后，让树脂自然沉降，阳树脂的相对密度大沉于下面，阴树脂浮在上面，使两种树脂明显分开。
反洗分层操作时，开始的流速要小，逐渐增大到10m/h左右，树脂膨胀率达到50%，时间约为15min，然后静置，放水操作，约10-15min，将水放到树脂层上100mm为止。
混床树脂分层有时要2次，甚至3次才分好，有的时候需要通入压缩空气反洗，或者加10%浓度的食盐水以及碱液，以增加分层效果。
（2）再生操作对于采用体内再生操作的混床，再生操作有一步法和两步法之分。
一步法是分别同时进入酸、碱通过阴阳树脂，从中排排出混合再生废液，然后分别同时进水对阴阳树脂进行置换清洗。
一步法的再生时间可以缩短，但再生系统要可靠。
通常使用的两步法就是分别进入酸碱，依次对阴阳树脂进行再生。
再生时必须对流速和水质参数进行严格控制。
（3）阴阳树脂的混合树脂经过再生清洗之后，将分层的树脂进行均匀混合。
从底部通入已经净化除油的压缩空气，时间约为5min，然后从底部迅速排水。
（4）正洗操作从顶部进水，以15m/h流速进行正洗，直至电导率小于0.2us/cm，硅根小于20ug/L，即为正洗合格。
（5）正常运行操作底部出水进入产水水箱，操作控制流速约40m/h左右，当电导率超过0.3us/cm或二氧化硅超过20ug/L时就停止制水，重新再生。
混合床再生前需要分层，用清水从下至上的流动，水的流量不能太大，从视镜可以看到有的树脂向上升、有的树脂下降的现象就是最佳的流量。
当从视镜中看到树脂分好层（一般上层颜色略浅、下层略深一些）即可停止分层操做。
从下进5%的盐酸、中排水，从上进4.5%氢氧化钠、中排水，进行酸碱再生。
混床运行与再生操作及注意事项 课件
杭州华电江东热电有限公司混床运行与再生操作及注意事项——生产准备办：王静平目录1 混床2 混床运行3 混床再生4 异常情况及处理1第一部分混床3化水系统：原水——预处理——预除盐——除盐——除盐水江东的水处理流程：机械搅拌澄清池→PCF过滤器→活性炭过滤器→超滤装置→反渗透装置→除碳器→强酸阳离子交换器→强碱阴离子交换器→混合离子交换器→除盐水箱→主厂房混床是将阴阳离子交换树脂按照一定的比例均匀混合放在一个交换器中，它可以看作是许多阴阳树脂交错排列的多级式复床，在与水接触时，阴阳树脂对于水中阴阳离子的吸附几乎是同步的，交换出来的H+和OH-很快化合成水，即将水中的盐除去。
2第二部分混床运行混床运行混床运行1启动前的准备工作⑴水处理室电源正常,经电气检查各电动机接线和绝缘良好。
⑵水泵经试验合格处于备用状态，阀门位置正确，就地开关和水务管理WMS控制系统上DCS操作画面均能启动水泵及开启阀门。
⑶各种压力表、电流表、水位表、流量表、化学仪表均已校验合格。
表盘上各种表计、分析仪器等装接良好，指示正确。
各水泵进口阀开并排除空气，润滑油加足，处于备用状态。
启动前检查淡水池水位高于1/2，化学水泵电动机处于良好备用状态。
阳床、阴床、混床经再生合格备用。
2.混床投运⑴开启混床空气阀、进水阀，待空气阀出水后，关闭空气阀，开启正排阀，使正洗流量为75～90t/h。
2-≤20ug/L，Na+≤10ug/L，⑵正洗五分钟左右，取样化验水质，直到出水SiO3DD≤0.2us/cm。
⑶开混床出水阀、除盐水箱进水阀(运行时常开)，关正洗排水阀，调节运行流量为120t/h左右，向除盐水箱进水。
⑷全开混床取样阀，开混床硅表、DD表进样阀，调节流量20～30ml/min,仪表投运。
3.混床停运⑴间断运行的停运：关混床进、出水阀。
⑵失效的停运：关混床进、出水阀、总进、总出水阀，关失效混床的取样一次阀。
4.混床运行与监督⑴运行控制指标：进水（阴床出水）：SiO2≤ 100ug/L、DD≤0.2us/cm；出水：SiO2≤ 20ug/L、Na+≤ 10ug/L 、DD≤ 0.2us/cm⑵监督及注意事项：①每两小时记录一次水质数据；进出口压力及出水流量；淡水泵电流、压力、流量一次。
混床再生步骤
混合床离子交换器再生操作步骤一、混合床的工作过程混合床的工作过程由反洗分层、再生、树脂混合、正洗、交换运行等操作步骤组成。
现分别扼要介绍如下。
1．反洗分层反洗分层是混合床运行操作中的重要步骤之一。
反洗分层的目的是将阴、阳两种树脂彻底分离。
通常采用以下两种分离方法：●浮选分离法即向经反洗预分离的树脂内加入密度介于两种树脂之间的溶液（如NaCL和NaOH溶液），使小于溶液密度的各种大小颗粒的阴树脂浮起，而使大于溶液密度的各种大小颗粒的阳树脂沉于底部，达到彻底分离的目的；●隔离分离即在混合树脂内加入一种密度介于阴树脂和阳树脂两者之间的惰性树脂（其真密度约为1.16-1.17g/mL），当反洗分层时，惰性树脂介于阳、阴树脂层之间，使得不易分离的那些树脂夹在惰性树脂层中，仅对不夹杂有另一种树脂的两种树脂分别再生。
2．再生混合床中阴、阳树脂的再生有以下四种方法。
1)酸、碱分别流经阳、阴树脂层的两步法体内再生，这种混合床体内再生步骤为：●反洗分层后，从上部送入NaOH再生液先再生阴树脂，废液从阴、阳树脂分界处的排液管排出，为防止碱液污染阳树脂，再生同时，由底部通入清水通过阳树脂由中间管排出；●从下部通入再生阳树脂用的酸液，废液同样由分界处排液管排出，同样为防止酸液污染阴树脂，由上部送入清水通过阴树脂层由中间排液管排出；●用除盐水分别由底部和上部送入，自下而上清洗阳树脂层至排水酸度降至0.5mmol/L以下为止，由上而下清洗阴树脂层至排水碱度降至0.5mmol/L为止。
2)酸、碱同时流经阳、阴树脂层体内再生，这种混合床体内再生步骤为：●树脂反洗分层后，再生时，由交换器上下同时送入再生用的碱液和酸液，分别流经阴、阳树脂层后，由中间排液装置同时排出；●清洗水亦同样由交换器上下送入，分别流经阴、阳树脂层后，由中间排水装置同时排出。
3)阴树脂移出体外再生阴树脂移出体外再生法是将阴树脂移出混合床至专用的阴树脂再生罐，然后送入再生液进行再生。
混床再生
静置5~10分钟后，从交换器下部监视孔观察阴阳树脂层分层是否明显，如果不明显则应重新反洗分成，直至阴阳树脂彻底分层为止.
（3）排水
开启混床排空气门，正洗排水门（或中间排液门），当将混床内水排至树脂层上约100mm~200mm时，关闭正洗排水门（或中间排液门），排空气门。
注：1.在反洗分层时，若两次反洗分层仍不能将树脂明显分开，可进行一次定量5%的氢氧化钠液侵泡4~6小时候反复重新反洗分层
2.在混树脂后的正洗过程中，若电导率或二氧化硅一直不合格，则需重新混脂，若仍不合格，则应重新再生
混床再生步骤
混床的再生操作过程 ：反洗分成——沉降——排水——预喷射——进酸碱——置换——清洗——混脂——正洗
(1)反洗分层（开启进水阀、上排阀和下进阀关闭其余阀门，接着开混床增压泵使树脂浮起来后关闭进水阀使树脂自然降落）
启动自备除盐水泵，开启混床反洗进水门，缓慢开启反洗排水门，并将流量调整至不冲出正常树脂颗粒条件下的最大流量，使整个树脂层的膨胀率达50%~100%之间，反洗至出水清澈透明且阴阳树脂一明星分层时，关闭反洗排水门，反洗进水门停自用除盐水泵，时间为10~20分钟(反洗流速10m/h)
（7）清洗(慢洗）
在一级除盐系统运行的情启正排水门，正排电导率（DD）小于等于1.5us/cm时，关闭正洗排水门、进水门，时间为10~20分钟
（8）混脂
开启混床排气门、反洗排水门、中排（或正洗排水门），当床水位降至树脂层上约100~150mm时，关闭中排（或正洗排水门），启动罗茨风机，缓慢开启混床进压缩空气门，进行阴阳树脂混合，进气以床内树脂沸腾为宜，反复进行2~3次（约0.5~1分钟）后，关闭混床进压缩空气门，从监视孔观察阴阳树脂已混合均匀，混脂结束。
混床再生操作
混床的再生步骤及注意事项再生步骤1)反洗分层：开混床反洗排水门、反洗进水门，启自用水泵，先用较大反洗水流量（约60 m3/h），控制树脂层在上窥视镜中下位置即可，反洗出碎树脂，注意反洗出水无大颗粒树脂。
然后逐渐降低反洗水流量，使阴阳树脂分离，分层清晰后，停自用水泵，关反洗进水门、反洗排水门；此步是整个混床再生的关键步骤，必须保证反洗分层的效果。
2)沉降：开排气门,静置沉降，检查分层是否清晰，否则重新反洗分层；分界面应在中排附近。
3)排水：开混床中间排水门，放水至树脂层上200mm，关混床中间排水门、排气门。
4)预喷射：开混床酸喷射器进水门、混床碱喷射器进水门，开混床进酸门、进碱门，启动自用水泵，保持酸稀释水流量16m3/h，碱稀释水流量16m3/h；（在除盐水箱水位较高时，自用水母管压力较低时，除盐水会经过备用自用水泵进入到混床，所以要把备用泵的出口手动门关闭）5)进再生液：开混床酸计量箱出酸气动门、混床碱计量箱出碱气动门，调节酸的浓度为：1.5－3%，碱浓度为：2－4％,时间约35min；要注意观察树脂面上的水位能否维持住，不能低于树脂面；由于混床再生间隔时间较长，注意浓度计取样是否正常。
6)置换：进酸、碱结束后关混床酸计量箱出口气动门、混床碱计量箱出口气动门，继续进稀释水，置换至排水中性或电导率<10us/cm，时间至少50min，确保置换充分。
（规程要求排水电导<10us/cm，实际要置换很长时间才能达到）7)注水排气1:开启混床正洗进水门，排气门；关混床进酸门、进碱门；调整流量为80 m3/h；8)正洗：待排气门出水后，开出水门1、正洗排水门，关排气门，流量80 m3/h，正洗时间30min；停运自用水泵，关闭出水门1、正洗排水门、正洗进水门；9)放水：开混床排气门、中间排水门，排水至树脂层上部100mm处，关中间排水门；10)混脂：开反排门、混床进气门、工艺用压缩空气贮罐至混合离子交换器用气出口气动门，调整进气手动门开度，控制压力在0.1MPa左右,时间视混脂效果而定；反洗排水门需手动打开，在此步要做好排水准备；11)急速排水：关混床进气门、工艺用压缩空气贮罐至混合离子交换器用气出口气动门；开出水门1、正洗排水门，时间约10s，关出水门1、正洗排水门.此步要控制两点：1.水位不低于树脂面或树脂面以下一点都可以，避免树脂层进气；2.排水要迅速，保证树脂能够迅速沉降，避免阴阳树脂重新分层，；12)注水排气2:开启混床正洗进水门，启动自用水泵，流量80m3/h；13)最终正洗：待排气门出水后，开出水门1、正洗排水门；关排气门，流量80m3/h,≤10ug/L、DD≤0.15us/cm；正洗10 min后投入在线仪表，正洗至出水SiO2备用: 最终正洗合格后，停运自用水泵、关混床正洗进水门、出水门1、正洗排水门，停在线仪表，混床备用；注意事项：1）混床再生前应关闭混床进出口手动门、在线仪表取样门；2）再生过程中若另一台混床在运行时，要密切监视运行混床出水的水质情况，防止运行混床的进酸气动门关不严，再生液进入到除盐水箱而导致水箱被污染。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混床的运行与再生
一、运行和停运
1、运行前可先打开空气门、上部进水门，启动中间水泵开泵出口门，控制压力，待空气门出水后开下部排水门，关闭空气门（排水量不易过大，混床应保持0.15MPa以上压力，监视出水电导率≯0.2μS/cm时，立即开供水门（运行出水门），同时关闭下部排水门，调节供水流量，一台中间泵运行时，供水流量≯25t/h，两台中间水泵运行时供水流量≯50t/h，混床供水压力为0.15-0.3MPa。
2、当混床供水中纯水箱已满，应停止中间水泵，关泵的出水门，同时关混床运行进出口门停止运行，混床在运行中每小时或每2小时实测电导率、PH值及其他控制指标一次，并记录在报表内，同时记录运行流量、压力等。
3、当运行混床出水电导率＞2.0或其他指标超出规范时，应停止向纯水箱供水，关闭运行入口、出口阀门（视为失效），同时正洗备用混床，备用混床正洗按步骤1执行。
二、再生
1、按计算量将一次再生用量的酸、碱放入计量箱内：酸500Kg、碱500Kg（酸碱浓度均按30%计算），若无计量箱则按进水与进酸碱的比例执行。
2、打开混床再生的酸碱液进口门、混床空气门，开启再生水泵进口门、启动再生泵，开泵的出口门，再开酸碱喷射器进水门，调整各喷射器入口水流量均为3m3/h，再开混床中排门，控制树脂层上水面约100mm高，酸碱喷射器进水压力均为0.2-0.25MPa。
3、开喷射器抽碱门，调整进碱流量在0.3-0.5m3/h，测试再生液浓度为3-4%。
4、开喷射器抽酸门，调整进酸流量在0.3-0.5 m3/h，测定酸液浓度为3-4%。
5、调整中排排水门，观察树脂层上液面使之保持有100mm水面。
6、在进酸、碱过程中，多次测定酸碱再生液浓度，尽量使浓度维持在3-4%，进酸碱40-50分钟（第一次1小时，第二次50分钟，第三次40分钟）即可关闭喷射器抽浓酸碱阀门，继续进水进行置换，降低进水量，各为2m3/h，置换约40-50分钟。
(此阶段为置换阶段，可关小再生水泵出口水流量，使之保持在总进水量为4-5m3/h)。
7、测试进口水与出口水PH值或电导近似时，宣布置换完毕，停止再生泵、关泵进、出口门、关喷射器进水门、混床酸碱液进口门，中排门。
8、串联清洗：启动中间水泵，开泵出口门、开混床上进水门、下排门，调整进水流量（流速约20m/h），洗至进、出水电导率近似即清洗结束。
停止中间水泵，关闭上进水门，当水面放至树脂层上100-150mm处时，关下排水门。
