机动车营运车辆综合性能检测2018年作业指导书
最新机动车检车线综合检测作业指导书
作业指导书xx/xx-A-xxxx年xx月xx日发布 xx年1月1日执行xx市xx机动车检测有限公司发布为了认真贯彻落实《实验室资质认定评审准则》要求，进一步规范营运车辆综合性能检测工作，根据《道路运输车辆综合性能要求和检验方法》、《机动车运行安全技术条件》、《机动车安全技术检验项目和方法》、《汽车维护、检测、诊断技术规范》、《道路运输车辆技术等级划分和评审要求》、《汽车修理质量检查评审方法》等及其它引用或规定使用或相关标准的现行最新有效版本，制定本套作业指导书，以供检验人员使用。
本公司对《道路运输车辆综合性能要求和检验方法》检测操作均按本作业指导书规定实施。
本套作业指导书参考以下文件及其引用或规定使用或相关标准的现行最新有效版本。
①《实验室资质认定评审准则》②《机动车技术性能检验机构资质认定评审补充要求》（含评审表）③《检测和校准实验室能力的通用要求》④《道路运输车辆综合性能要求和检验方法》⑤《机动车运行安全技术条件》⑥《机动车安全技术检验项目和方法》⑦《汽车维护、检测、诊断技术规范》⑧《道路运输车辆技术等级划分和评审要求》⑨《汽车修理质量检查评定方法》本套作业指导书使用下列文件及其它引用或相关标准的现行最新有效版本中相关术语和定义。
①《实验室资质认定评审准则》②《机动车技术性能检验机构资质认定评审补充要求》（含评审表）③《检测和校准实验室能力的通用要求》④《道路运输车辆综合性能要求和检验方法》⑤《机动车运行安全技术条件》⑥《机动车安全技术检验项目和方法》⑦《汽车维护、检测、诊断技术规范》⑧《道路运输车辆技术等级划分和评审要求》⑨《汽车修理质量检查评定方法》1技术等级评定检测1.1评定依据营运车辆技术等级依照以下标准实施评定：GB7258-2012《机动车运行安全技术条件》GB18565-xx《道路运输车辆综合性能要求和检验方法》JT/T198-xx《道路运输车辆技术等级划分和评定要求》GB21861-2014《机动车安全技术检验项目和方法》1.2技术等级评定项目⑴唯一性认定；⑵电子控制系统；⑶发动机；⑷制动系；⑸转向系；⑹行驶系；⑺传动系；⑻照明、信号装置和标识；⑼电气线路及仪表；⑽车身；⑾附属设备；⑿安全防护；⒀动力性；⒁燃料经济性；⒂制动性；⒃排放性；⒄转向操纵性；⒅悬架特性；⒆前照灯；⒇车速表；（21）车轮阻滞率；（22）喇叭；评定内容：唯一性认定：号牌号码、车辆类型、品牌型号、车身颜色、发动机号、底盘号、VIN号、挂车架号、中重型货车及挂车外廓尺寸、货车及挂车车厢栏板高度、客车的座（铺）位数；电子控制系统：与发动机排放控制系统、制动防抱死装置和电动助力转向系统及其他与行车安全相关的故障信息；发动机：工作性能、密封性、传动带、燃料供给；制动系：行车制动、驻车制动；转向系：部件连接、部件技术状况、转向助力装置，转向盘最大自由转动量；行驶系：车架、车桥、拉杆和导杆、车轮及螺栓、螺母，轮胎、悬架；传动系：离合器、变速器、传动件异响、万向节与轴承；照明、信号装置和标识：外部照明和信号装置、前照灯远/近光光束变换功能、反射器与侧标志灯、货车车身反光标识和尾部标志板；电气线路及仪表：导线、仪表与指示器、卫星定位系统车载终端；车身：门窗及照明、车身外观；附属设备：后视镜和下视镜、风窗刮水器，风窗洗涤器，防眩目装置、除雾/除霜装置，排气管和消声器；安全防护：安全带、侧面防护装置、后部防护装置，保险杠，牵引装置和安全锁止机构，安全架与隔离装置，灭火器材、警示牌和停车楔，危险货物运输车辆安全装置与标识，装运危险货物的罐（槽）式车辆罐体的检验合格证明或报告；动力性：驱动轮轮边稳定车速；燃料经济性：燃料消耗量，整车制动率、轴制动率，制动不平衡率，汽车列车制动时序、制动协调时间、牵引车与挂车动力分配，驻车制动；排放性：排气污染物；转向操纵性：转向轮横向侧滑量；悬架特性：悬架吸收率；前照灯：远光发光强度，光束垂直偏移；车速表：示值误差；车轮阻滞率：各车轮的阻滞力；喇叭：喇叭声级。
机动车道路运输车辆等级评定作业指导书
文件版本：第3版第1次修订道路运输车辆等级评定批准时间：2019年4月25日执行日期：2019年5月1日三十、道路运输车辆等级评定(一)、判定标准GB18565-2016道路运输车辆综合性能要求和检验方法JT/T198-2016道路运输车辆技术等级划分和评定要求GB1589-2016汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值(二)、检测工具1、钢直尺2、钢卷尺3、轮胎花纹深度尺（游标卡尺）4、轮胎气压表5、玻璃透光率计6、方向盘转向力/角测试仪7、手锤、铁钩8、照明工具等9、水平尺 10、标尺 11、外廓测试仪12、地磅或轮（轴）重仪13、逆反射系数测试仪14、行驶记录仪检定装置15、内窥镜16、OBD、ABS、EPS汽车电脑诊断仪等。
（三）在用道路运输车辆的技术要求1、基本要求1.1 唯一性认定1.1.1在用道路运输车辆的号牌号码、类型、品牌型号、燃料类别、车身颜色、发动机号、底盘号或VIN 号、挂车架号、重中型货车及挂车的外廓尺寸、车厢栏板高度应与行驶证、机动车登记证、道路运输证记载的内容及其它相关资料相符。
其中，外廓尺寸的允许误差为±2%或±100mm，车厢栏板高度的允许误差±2%或±50mm。
汽车列车的外廓尺寸不得超过GB1589规定的最大限值。
1.1.2 客车的座(铺)位数应与道路运输证核定的数量一致。
1.2 故障信息诊断装有车载诊断系统（OBD）的车辆不应有与发动机排放控制系统、防抱死制动装置（ABS）和电动助力转向系统（ESP）及其他与行车安全相关的故障信息。
检验方法采用汽车故障电脑诊断仪或同类型仪表按照使用说明书规定的操作程序读取车辆故障信息，检查有无与发动机排放控制系统、制动防抱死装置（ABS）、电动助力转向系统（EPS）及其他与行车安全相关的故障信息。
受检车辆停放在指定位置，检验员参照以下方法进行故障诊断：（1）根据受检车辆诊断座的类型选择测试接头；（2）关闭发动机，点火钥匙处于“关”的位置；（3）将汽车故障电脑诊断仪连接到受检车辆的诊断座接口；（4）将点火钥匙打到“启动”位置，不起动发动机（有的诊断仪需要启动发动机），操作诊断仪读取故障码；（5）如果存在故障码，应清除故障码；（6）点火钥匙打回“关”的位置，再打到“启动”的位置，再次操作诊断仪读取故障码；（7）如果有故障码提示，分析显示的故障或根据故障码手册查询故障信息，检查有无与发动机排放控制系统、制动防抱死系统（ABS）、电动助力转向系统（EPS）及其他与行车安全相关的故障信息。

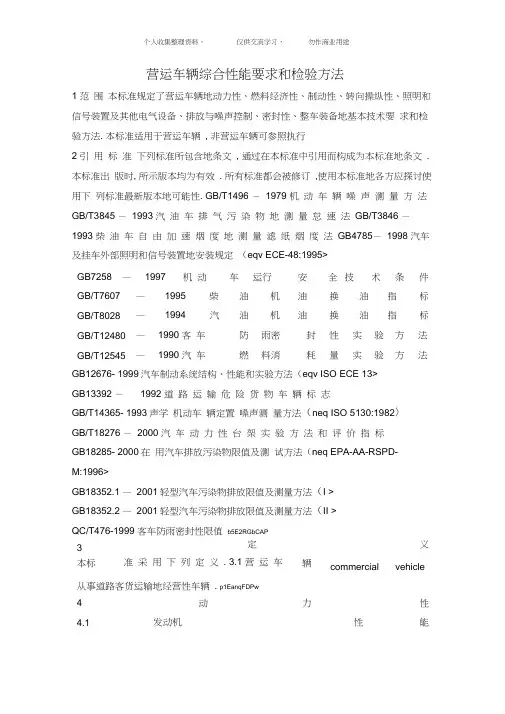

《营运车辆综合性能要求和检验方法》
营运车辆综合性能要求和检验方法1 范围本标准规定了营运车辆地动力性、燃料经济性、制动性、转向操纵性、照明和信号装置及其他电气设备、排放与噪声控制、密封性、整车装备地基本技术要求和检验方法. 本标准适用于营运车辆, 非营运车辆可参照执行2 引用标准下列标准所包含地条文, 通过在本标准中引用而构成为本标准地条文. 本标准出版时, 所示版本均为有效. 所有标准都会被修订,使用本标准地各方应探讨使用下列标准最新版本地可能性. GB/T1496 －1979 机动车辆噪声测量方法GB/T3845 －1993 汽油车排气污染物地测量怠速法GB/T3846 －1993 柴油车自由加速烟度地测量滤纸烟度法GB4785－1998 汽车及挂车外部照明和信号装置地安装规定（eqv ECE-48:1995>GB7258 —1997 机动车运行安全技术条件GB/T7607—1995 柴油机油换油指标GB/T8028—1994 汽油机油换油指标GB/T12480—1990 客车防雨密封性实验方法GB/T12545—1990 汽车燃料消耗量实验方法GB12676- 1999汽车制动系统结构、性能和实验方法（eqv ISO ECE 13>GB13392 －1992 道路运输危险货物车辆标志GB/T14365- 1993声学机动车辆定置噪声测量方法（neq ISO 5130:1982〉GB/T18276 －2000 汽车动力性台架实验方法和评价指标GB18285- 2000在用汽车排放污染物限值及测试方法（neq EPA-AA-RSPD-M:1996>GB18352.1 —2001轻型汽车污染物排放限值及测量方法（I >GB18352.2 —2001轻型汽车污染物排放限值及测量方法（II >QC/T476-1999 客车防雨密封性限值b5E2RGbCAP3定义本标准采用下列定义. 3.1 营运车辆commercial vehicle从事道路客货运输地经营性车辆. p1EanqFDPw4动力性4.1发动机性能4.1.1发动机应动力性能良好, 运转平稳, 怠速稳定. 4.1.2发动机应有良好地起动性能, 应能由驾驶员在驾驶座位上起动, 当车辆置于：汽油发动机在不低于-5 C ,柴油发动机在不低于5C条件下,用起动机起动时,应在三次起动中至少有一次可在5s 内起动, 在做重复起动实验时, 每次间隔2min. 4.1.3 发动机各气缸压缩压力应不小于原设计规定值地85%；每缸压力与各缸平均压力地差：汽油发动机应不大于8%,柴油发动机应不大于10%.4.1.4 发动机点火、燃料供给、润滑、冷却和排气等系统地机件应齐全, 性能良好. 4.1.5 柴油机地停机装置必须灵活有效.4.2整车动力性421按GB/T18276地规定,整车动力性可用底盘测功机检测汽车驱动轮输出功率来评价. 4.2.2 驱动轮输出功率检测工况采用汽车发动机额定扭矩和额定功率时地工况, 即发动机全负荷与额定扭矩转速和额定功率转速所对应地直接档（无直接档时，指传动比最接近于I地档＞车速构成地工况. 4.2.3 在 4.2.2 地检测工况下, 采用校正驱动轮输出功率与相应地发动机输出总功率地百分比作为驱动轮输出功率地限值. n vM=PvMo/PM (1)n vp=Pvpo/Pe (2)式中: n vM--汽车在额定扭矩工况下地校正驱动轮输出功率与额定扭矩功率地百分比,% 。
机动车检车线综检作业指导书转
作业指导书YSHZ/JS-A-20172016年12月20日发布2017年1月1日执行榆树市华泽机动车检测有限公司发布为了认真贯彻落实《实验室资质认定评审准则》要求，进一步规范营运车辆综合性能检测工作，根据《道路运输车辆综合性能要求和检验方法》、《机动车运行安全技术条件》、《机动车安全技术检验项目和方法》、《汽车维护、检测、诊断技术规范》、《道路运输车辆技术等级划分和评审要求》、《汽车修理质量检查评审方法》等及其它引用或规定使用或相关标准的现行最新有效版本，制定本套作业指导书，以供检验人员使用。
本公司对《道路运输车辆综合性能要求和检验方法》检测操作均按本作业指导书规定实本套作业指导书参考以下文件及其引用或规定使用或相关标准的现行最新有效版本。
①《实验室资质认定评审准则》②《机动车技术性能检验机构资质认定评审补充要求》（含评审表） ③《检测和校准实验室能力的通用要求》 ④《道路运输车辆综合性能要求和检验方法》⑤《机动车运行安全技术条件》⑥《机动车安全技术检验项目和方法》⑦《汽车维护、检测、诊断技术规范》⑧《道路运输车辆技术等级划分和评审要求》⑨《汽车修理质量检查评定方法》本套作业指导书使用下列文件及其它引用或相关标准的现行最新有效版本中相关术语和定义。
①《实验室资质认定评审准则》②《机动车技术性能检验机构资质认定评审补充要求》（含评审表）③《检测和校准实验室能力的通用要求》④《道路运输车辆综合性能要求和检验方法》⑤《机动车运行安全技术条件》⑥《机动车安全技术检验项目和方法》⑦《汽车维护、检测、诊断技术规范》⑧《道路运输车辆技术等级划分和评审要求》1技术等级评定检测1.1评定依据营运车辆技术等级依照以下标准实施评定：GB7258-2012《机动车运行安全技术条件》GB18565-2016《道路运输车辆综合性能要求和检验方法》JT/T198-2016《道路运输车辆技术等级划分和评定要求》GB21861-2014《机动车安全技术检验项目和方法》1.2技术等级评定项目⑴唯一性认定；⑵电子控制系统；⑶发动机；⑷制动系；⑸转向系；⑹行驶系；⑺传动系；⑻照明、信号装置和标识；⑼电气线路及仪表；⑽车身；⑾附属设备；⑿安全防护；⒀动力性；⒁燃料经济性；⒂制动性；⒃排放性；⒄转向操纵性；⒅悬架特性；⒆前照灯；⒇车速表；（21）车轮阻滞率；（22）喇叭；评定内容：唯一性认定：号牌号码、车辆类型、品牌型号、车身颜色、发动机号、底盘号、VIN号、挂车架号、中重型货车及挂车外廓尺寸、货车及挂车车厢栏板高度、客车的座（铺）位数；电子控制系统：与发动机排放控制系统、制动防抱死装置和电动助力转向系统及其他与行车安全相关的故障信息；发动机：工作性能、密封性、传动带、燃料供给；制动系：行车制动、驻车制动；转向系：部件连接、部件技术状况、转向助力装置，转向盘最大自由转动量；行驶系：车架、车桥、拉杆和导杆、车轮及螺栓、螺母，轮胎、悬架；传动系：离合器、变速器、传动件异响、万向节与轴承；照明、信号装置和标识：外部照明和信号装置、前照灯远/近光光束变换功能、反射器与侧标志灯、货车车身反光标识和尾部标志板；电气线路及仪表：导线、仪表与指示器、卫星定位系统车载终端；车身：门窗及照明、车身外观；附属设备：后视镜和下视镜、风窗刮水器，风窗洗涤器，防眩目装置、除雾/除霜装置，排气管和消声器；安全防护：安全带、侧面防护装置、后部防护装置，保险杠，牵引装置和安全锁止机构，安全架与隔离装置，灭火器材、警示牌和停车楔，危险货物运输车辆安全装置与标识，装运动力性：驱动轮轮边稳定车速；燃料经济性：燃料消耗量，整车制动率、轴制动率，制动不平衡率，汽车列车制动时序、制动协调时间、牵引车与挂车动力分配，驻车制动；排放性：排气污染物；转向操纵性：转向轮横向侧滑量；悬架特性：悬架吸收率；前照灯：远光发光强度，光束垂直偏移；车速表：示值误差；车轮阻滞率：各车轮的阻滞力；喇叭：喇叭声级。
机动车营运车辆驾驶稳定性能检测2023年作业指导书
机动车营运车辆驾驶稳定性能检测2023年作业指导书1. 前言本作业指导书旨在规范机动车营运车辆驾驶稳定性能检测工作，保障道路交通安全。
所有测试操作应遵循国家相关法律法规和标准。
本文档概述了检测目的、工作流程、测试要求和结果评价等内容。
2. 检测目的机动车营运车辆驾驶稳定性能检测旨在评估车辆在驾驶过程中的稳定性能，包括悬挂系统、转向系统、刹车系统等关键部件的工作状态，以及车辆的稳定性和操控性能。
3. 工作流程3.1 检测准备- 确保测试设备和工具的正常操作和校准。
- 进行车辆预检，并修复发现的明显故障或缺陷。
3.2 检测操作1. 车辆动态测试：- 进行车辆悬挂系统和转向系统测试，包括悬挂状态、悬挂性能和转向性能的评估。
- 进行车辆制动系统测试，包括刹车距离、制动力分配等参数的测量和评价。
2. 车辆稳定性测试：- 进行车辆操控性能测试，包括直线行驶、转弯稳定性等方面的评估。
- 检测车辆在各种不同路况下的稳定性能，如湿滑路面、急转弯等。
3.3 检测记录和报告- 完成检测过程中的各项参数测量记录。
- 生成检测报告，包括车辆问题和建议修复措施的详细说明。
4. 测试要求4.1 车辆准备- 车辆应符合相关营运车辆的安全要求和技术指标。
- 车辆应保持干净整洁，没有明显的机械故障或缺陷。
4.2 测试环境- 进行测试的环境应符合相关要求，包括道路条件、气候等因素。
4.3 测试人员资质- 检测人员应持有相关资质证书，并具备丰富的测试经验。
4.4 测试设备- 使用符合国家标准的测试设备和工具进行检测。
5. 结果评价和建议根据测试结果，对车辆的稳定性能和操控性能进行评价，并提出相应的建议，包括维修和改进措施。
6. 安全注意事项在进行机动车营运车辆驾驶稳定性能检测过程中，检测人员应遵守相关安全规定，确保自身和他人的安全。
7. 总结本作业指导书规定了机动车营运车辆驾驶稳定性能检测的工作流程和要求，有助于提高车辆驾驶安全性能和操控性能。
机动车检车线综检作业指导书2018第一版
作业指导书JHBJJC/JS-1-2018第一版2017年12月30日发布2018年1月1日执行江华瑶族自治县百佳机动车检测有限公司发布为了认真贯彻落实《实验室资质认定评审准则》要求，进一步规范营运车辆综合性能检测工作，根据《道路运输车辆综合性能要求和检验方法》、《机动车运行安全技术条件》、《机动车安全技术检验项目和方法》、《汽车维护、检测、诊断技术规范》、《道路运输车辆技术等级划分和评审要求》、《汽车修理质量检查评审方法》等及其它引用或规定使用或相关标准的现行最新有效版本，制定本套作业指导书，以供检验人员使用。
本公司对《道路运输车辆综合性能要求和检验方法》检测操作均按本作业指导书规定实施。
本套作业指导书参考以下文件及其引用或规定使用或相关标准的现行最新有效版本。
①《实验室资质认定评审准则》②《机动车技术性能检验机构资质认定评审补充要求》（含评审表）③《检测和校准实验室能力的通用要求》④《道路运输车辆综合性能要求和检验方法》⑤《机动车运行安全技术条件》⑥《机动车安全技术检验项目和方法》⑦《汽车维护、检测、诊断技术规范》⑧《道路运输车辆技术等级划分和评审要求》⑨《汽车修理质量检查评定方法》⑩GB18285-2005《点燃式发动机汽车排气污染物排放限制及测量方法（双怠速法及简易工况法）》；⑾GB3847-2005《车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法本套作业指导书使用下列文件及其它引用或相关标准的现行最新有效版本中相关术语和定义。
①《实验室资质认定评审准则》②《机动车技术性能检验机构资质认定评审补充要求》（含评审表）③《检测和校准实验室能力的通用要求》④《道路运输车辆综合性能要求和检验方法》⑤《机动车运行安全技术条件》⑥《机动车安全技术检验项目和方法》⑦《汽车维护、检测、诊断技术规范》⑧《道路运输车辆技术等级划分和评审要求》⑨《汽车修理质量检查评定方法》⑩GB18285-2005《点燃式发动机汽车排气污染物排放限制及测量方法（双怠速法及简易工况法）》；⑾GB3847-2005《车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法1技术等级评定检测1.1评定依据营运车辆技术等级依照以下标准实施评定：GB7258-2017《机动车运行安全技术条件》GB18565-2016《道路运输车辆综合性能要求和检验方法》JT/T198-2016《道路运输车辆技术等级划分和评定要求》GB21861-2014《机动车安全技术检验项目和方法》1.2技术等级评定项目⑴唯一性认定；⑵电子控制系统；⑶发动机；⑷制动系；⑸转向系；⑹行驶系；⑺传动系；⑻照明、信号装置和标识；⑼电气线路及仪表；⑽车身；⑾附属设备；⑿安全防护；⒀动力性；⒁燃料经济性；⒂制动性；⒃排放性；⒄转向操纵性；⒅悬架特性；⒆前照灯；⒇车速表；（21）车轮阻滞率；（22）喇叭；评定内容：唯一性认定：号牌号码、车辆类型、品牌型号、车身颜色、发动机号、底盘号、VIN 号、挂车架号、中重型货车及挂车外廓尺寸、货车及挂车车厢栏板高度、客车的座（铺）位数；电子控制系统：与发动机排放控制系统、制动防抱死装置和电动助力转向系统及其他与行车安全相关的故障信息；发动机：工作性能、密封性、传动带、燃料供给；制动系：行车制动、驻车制动；转向系：部件连接、部件技术状况、转向助力装置，转向盘最大自由转动量；行驶系：车架、车桥、拉杆和导杆、车轮及螺栓、螺母，轮胎、悬架；传动系：离合器、变速器、传动件异响、万向节与轴承；照明、信号装置和标识：外部照明和信号装置、前照灯远/近光光束变换功能、反射器与侧标志灯、货车车身反光标识和尾部标志板；电气线路及仪表：导线、仪表与指示器、卫星定位系统车载终端；车身：门窗及照明、车身外观；附属设备：后视镜和下视镜、风窗刮水器，风窗洗涤器，防眩目装置、除雾/除霜装置，排气管和消声器；安全防护：安全带、侧面防护装置、后部防护装置，保险杠，牵引装置和安全锁止机构，安全架与隔离装置，灭火器材、警示牌和停车楔，危险货物运输车辆安全装置与标识，装运危险货物的罐（槽）式车辆罐体的检验合格证明或报告；动力性：驱动轮轮边稳定车速；燃料经济性：燃料消耗量，整车制动率、轴制动率，制动不平衡率，汽车列车制动时序、制动协调时间、牵引车与挂车动力分配，驻车制动；排放性：排气污染物；转向操纵性：转向轮横向侧滑量；悬架特性：悬架吸收率；前照灯：远光发光强度，光束垂直偏移；车速表：示值误差；车轮阻滞率：各车轮的阻滞力；喇叭：喇叭声级。
2018年整车检验作业指导书-范文模板 (3页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==整车检验作业指导书篇一：电动车整车检验作业指导书1 目的规范总检员对公司电动车产品出厂的检验项目，检验要求和检测方法，确保产品质量符合产品标准要求。
2 范围适用于公司电动车产品出厂的例行检验。
3 依据3.1相关国家标准、行业标准、企业标准。
3.2相应的工艺文件及管理规定；3.3与顾客签订的协议或合同 4 内容4.2出厂检验按订单数量分规格型号，相同型号的为一批次，按出厂检验作业指导书要求的检验项目全数进行检验。
4.3判定方法4.3.1关键项目：抽检项次合格率达100%为合格，否则为不合格。
4.3.2主要项目：抽检项次合格率达100%为合格，否则为不合格。
4.3.3一般项目：抽检项次合格率达95%为合格，否则为不合格。
4.4.4产品按规定的项目检验，其项次合格率达不到以上要求时，可进行二次抽检，仍不合格时，则判定该批产品为不合格品不能出厂，必要时可实行加严检验。
5 附件外观检验对照表编制/日期：审核/日期：批准/日期：附表：外观检验对照表篇二：整车调试检验作业指导书整车调试检验指导书检验要求：1、打“*”号项目须做好油漆标识；2、车辆质量缺陷及时记录，并整改合格后方可签字放行。
3、抽检中如果发现不合格，应扩大检验的范围，确保质量检验控制有效。
南骏牌车辆总检入库检验作业指导书篇三：01成品车检验作业指导书编号：TY/FQC-003成品车检验作业指导书新天编制：会签：批准：翼江苏车业有限公年月日司备注：检测频次5%是指每批下线成车5台以下全检，5台到100台不少于5台，100台以上按5%抽检。
图形符号附页成品车检验作业流程复检一. 检验流程外观确认打合格证/盖章、标识交付（入库） 32篇四：电动车整车检验作业指导书德信诚培训网电动车整车检验作业指导书1 目的规范总检员对公司电动车产品出厂的检验项目，检验要求和检测方法，确保产品质量符合产。
机动车检测作业指导书
XX机动车检测有限公司机动车检测作业指导书2015年5月10日发布2015年6月1日实施XX机动车检测有限公司目录第一章汽油车怠速污染物排放检测作业指导书第二章柴油车自由加速烟度排放检测作业指导书第三章喇叭声级检测作业指导书第四章前照灯检测作业指导书第五章汽车制动性能检测作业指导书第六章汽车侧滑量检测作业指导书第七章底盘输出功率检测作业指导书第八章汽车转向参数检测作业指导书第九章汽车外观检查作业指导书第一章汽油车怠速污染物排放检测作业指导书1、检测目的GB18565-2001《营运车辆综合性能要求和检验方法》规定：“装配点燃式发动机的车辆怠速试验排气污染物限值见表1。
”表1装配点燃式发动机的车辆怠速试验排气污染物限值2、检测仪器及主要参数⑪检测仪器： MQW-511型废气分析仪⑫主要技术参数：①测量范围：CO:0～10%HC:0～9999 10－6②准确度：HC≤±16 %0～200 10－6HC≤±8% 200～9999 10－6CO≤±8%③稳定性：自动校零，量距漂移≤±3%④重复性：重复检测误差≤±2%⑤分辨率：HC为1 10–6 ，CO为0.01%VOL⑥使用环境条件：温度0～40度，相对湿度≤90%⑦响应时间：95%响应不大于10秒⑧取样方式：从排气管直接取样。
3、准备工作⑪检查机箱外的水分离器是否装好,并连接固定取样管。
⑫检查前置粉尘过滤器和机箱口过滤器是否清洁。
⑬检查电源电压，排除仪器附近有明显干扰的用电器。
4、检测操作⑪打开废气分析仪的电源开头，预热机器等待屏幕上SF-8111字样消失后，打开抽气泵开头，按一下复位开头。
⑫打开工位计算机，进入检测程序，引导系统的点阵屏上，显示“尾气检测”。
⑬将废气分析仪取样管理插入排气管中不少于30cm。
⑭引导系统上显示“低怠速待数据稳定时采样”时，操纵发动机由高怠速转为低怠速，待废气分析仪数字稳定时，按下废气分析仪发送健盒上的采样键，这时计算机自动进行数据采集。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XXXX/ZY-2017-0.1 第 1 页共 1 页
第 1 版第 0 次修订 颁布日期：2017 年 07 月 15 日
（检测及设备使用维护自校）
作业指导书
文件版号： 生效日期： 总页 数： 编 制： 审 核：
1 2017 年 07 月 15 日 43
批准人： 日 期：2017 年 07 月 15 日 编 号：XXXX/ZY-2017 持 有 人： 控 制 章： xxxx 车检测有限公司
核对车身及牌照颜色、车辆类型、厂牌车型、牌照号、发动机号、车架号或车辆识 别号等车辆唯一性标识系统与行车证记载是否相符。经核对，车辆唯一性标识系统相符 后，方可进行该车其它项目检测；唯一性标识系统不符，则终止该车检测。 1.3.2 直观定性检视：
检查车辆各部件损伤、渗漏、松旷、卡滞、脱落、失效、漏装、脏污、润滑等情况， 作定性判断。
排放污染加大，而且影响了车容市容，甚至影响了行车安全。因此，对车辆外观进行检
测的目的是：控制车辆外观技术状况、性能符合有关标准，确保汽车综合性能良好，延
长汽车使用寿命和保证行车安全。
1.2 检测（检视）判定标准规范： 1.2.1．GB7258-2012《机动车运行安全技术条件》 1.2.2．GB18565-2016《道路运输车辆综合性能要求和检验方法》 1.2.3．GB/T18344-2016《汽车维护、检测、诊断技术规范》 1.2.4．GB/T198-2016《道路运输车辆技术等级划分和评定要求》 1.3 外观检测（检视）方法 1.3.1 车辆唯一性识别：
1
作业指导书 主题：号
修
订
记
修订内容
XXXX/ZY-2017-0.2 第 1 页共 1 页
第 1 版第 0 次修订 颁布日期：2017 年 07 月 15 日
录
表
批准人
批准 日期
新的修订页一经批准实施，质量负责人负责立即将相应旧页次拆下收回、换上新的修 订页、在上表中作好记录，并做好宣贯和监督实施工作。
A.车架车身驾驶室表面：一二级车无锈迹、脱掉漆；三级车无明显锈蚀或变形。 B.车门车窗玻璃：一级车应完好无损；二三级车不得缺损。 1.3.3 仪具定量检测——先目测、手感，必要时可用下述方法进行检测： （1）用钢卷尺测量：整车外形长度尺寸和前后轮距应符合原厂规定，左右侧轴距差 应≤轴距的 1.5/1000（一级车应≤轴距的 1.2/1000）。并判断能否适应检测线。 （2）用钢直尺、高度尺检测：车体周正度；车体外缘左右对称部位（在离地高 1.5m 内测量）高度差应≤40mm（一级车应≤20 mm）。 （3）用钢直（卷）尺测量：制动及离合器踏板自由行程，应符合原厂规定。 （4）用钢直尺、深度尺检测轮胎磨损：胎冠花纹深度，微型车应≥3.2mm，其它车 转向轮应≥3.5mm、其余轮胎应≥2.5mm（三级车——轿车和挂车应≥1.6mm，其它车转 向轮应≥3.2mm、其余轮胎应≥1.6mm）；胎面和胎壁不得有长度超过 25mm、深度足以暴
相关标准的现行最新有效版本和设备使用说明书中给出的相关术语和定义 XXXX/ZY-2017-3 参考文件：
GB/T17993-2005《汽车综合性能检测站能力的通用要求》 《检验检测机构资质认定评审补充要求（含评审表）》 GB18565-2016《道路运输车辆综合性能要求和检验方法》 GB7258-2012《机动车运行安全技术条件》 GB/T18344-2016《汽车维护、检测、诊断技术规范》 GB/T198-2016《道路运输车辆技术等级划分和评定要求》
3
作业指导书 主题：前言
XXXX/ZY-2017-1 第 1 页共 1 页
第 1 版第 0 次修订 颁布日期：2017 年 07 月 15 日
XXXX/ZY-2017-1 前言 为了认真贯彻落实《检验检测机构资质认定评审准则》，进一步规范汽车性能检测
的检测行为,根据《道路运输车辆综合性能要求和检验方法》、《机动车运行安全技术条 件》、《汽车维护、检测、诊断技术规范》、《道路运输车辆技术等级划分和评定要求》等 及其它们引用或规定使用或相关标准的现行最新有效版本，制定本套汽车性能检测的作 业指导书，以供检测人员使用。
2
作业指导书 主题：目录
XXXX/ZY-2017-0.3 第 1 页共 1 页
第 1 版第 0 次修订 颁布日期：2017 年 07 月 15 日
XXXX/ZY-2017-0.1 批准页 XXXX/ZY-2017-0.2 修订记录表 XXXX/ZY-2017-0.3 目录 XXXX/ZY-2017-1． 前言 XXXX/ZY-2017-2． 参考文件 XXXX/ZY-2017-3． 术语和定义 XXXX/ZY-2017-4． 作业指导书 XXXX/ZY-2017-4.1 车辆外观检测（检视） XXXX/ZY-2017-4.2 汽油车双怠速污染物排放检测 XXXX/ZY-2017-4.3 柴油车自由加速烟度（污染物）排放检测 XXXX/ZY-2017-4.4 柴油车自由加速排气可见污染物检测 XXXX/ZY-2017-4.5 车速表检测 XXXX/ZY-2017-4.6 驱动轮输出功率、滑行距离检测 XXXX/ZY-2017-4.7 汽车轴重、制动性能检测 XXXX/ZY-2017-4.8 制动踏板力检测 XXXX/ZY-2017-4.9 悬架特性（吸收率）检测 XXXX/ZY-2017-4.10 底盘间隙检测（检视） XXXX/ZY-2017-4.11 前照灯检测 XXXX/ZY-2017-4.12 喇叭声级检测 XXXX/ZY-2017-4.13 侧滑量检测 XXXX/ZY-2017-4.14 引车员操作规范 XXXX/ZY-2017-4.15 人工检测方法 XXXX/ZY-2017-4.16 等百公里油耗检测
本实验室的各项检测操作，均应该遵守本作业指导书的规范和要求。 XXXX/ZY-2017-2 术语和定义：
本套作业指导书使用： GB/T17993-2005《汽车综合性能检测站能力的通用要求》 《检验检测机构资质认定评审补充要求（含评审表）》 GB18565-2016《道路运输车辆综合性能要求和检验方法》 GB7258-2012《机动车运行安全技术条件》 GB/T18344-2016《汽车维护、检测、诊断技术规范》 GB/T198-2016《道路运输车辆技术等级划分和评定要求》
4
作业指导书
XXXX/ZY-2017-4.1 第 1 页共 3 页
主题：车辆外观检测（检视）
第 1 版第 0 次修订 颁布日期：2017 年 07 月 15 日
1.1 车辆外观检测（检视）目的：
汽车在行驶过程中，随着行驶里程增加，各零部件分别产生不同程度的磨损、腐蚀、
疲劳、变形、老化等现象；其结果不但使汽车动力性下降、可靠性降低、经济性变差、
