阴极电泳漆介绍
2023年阴极电泳涂装简介及其工艺发展前景

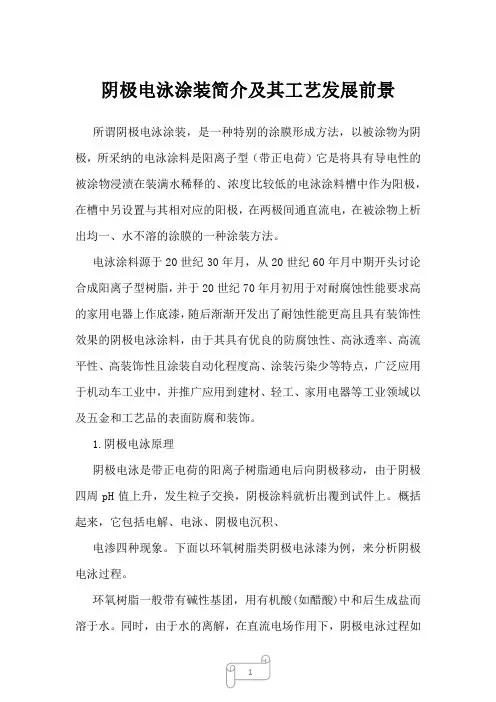

阴极电泳涂装简介及其工艺发展前景所谓阴极电泳涂装，是一种特别的涂膜形成方法，以被涂物为阴极，所采纳的电泳涂料是阳离子型（带正电荷）它是将具有导电性的被涂物浸渍在装满水稀释的、浓度比较低的电泳涂料槽中作为阳极，在槽中另设置与其相对应的阳极，在两极间通直流电，在被涂物上析出均一、水不溶的涂膜的一种涂装方法。
电泳涂料源于20世纪30年月，从20世纪60年月中期开头讨论合成阳离子型树脂，并于20世纪70年月初用于对耐腐蚀性能要求高的家用电器上作底漆，随后渐渐开发出了耐蚀性能更高且具有装饰性效果的阴极电泳涂料，由于其具有优良的防腐蚀性、高泳透率、高流平性、高装饰性且涂装自动化程度高、涂装污染少等特点，广泛应用于机动车工业中，并推广应用到建材、轻工、家用电器等工业领域以及五金和工艺品的表面防腐和装饰。
1.阴极电泳原理阴极电泳是带正电荷的阳离子树脂通电后向阴极移动，由于阴极四周pH值上升，发生粒子交换，阴极涂料就析出覆到试件上。
概括起来，它包括电解、电泳、阴极电沉积、电渗四种现象。
下面以环氧树脂类阴极电泳漆为例，来分析阴极电泳过程。
环氧树脂一般带有碱性基团，用有机酸(如醋酸)中和后生成盐而溶于水。
同时，由于水的离解，在直流电场作用下，阴极电泳过程如下:(1)电解反应：2H20+2e－=H2↑+20H－；(2)电泳：RN+H(C2H4OH)2:和H+向阴极运动；(3)阴极电沉积：由H+在阴极放电，阴极和漆液界面处，OH-浓度上升，当OH-浓度增加到肯定数值时(pH值最高可达12)，漆膜便在阴极(工件)表面产生沉积；(4)电渗：电泳涂装过程中，漆膜沉积的初始阶段，粒子(或离子)电荷不肯定全部被中和、放电。
沉积所得的漆膜结构是疏松的，含水量相当高，离子能通过。
因此，电渗的作用是：当连续通电时，阴极表面产生的阴离子通过漆膜向阳极方向移动，并在漆膜表面与涂料粒子中和形成新的沉积漆膜。
同时，阴离子渗出时夹带着水分子移动，使漆膜内所含水分渐渐排到漆膜外，最终形成含水率很低，电阻相当高的致密漆膜，这种漆膜就可直接进入烘箱中固化，形成最终的电泳涂层。
阴极丙烯酸电泳漆的性能参数
阴极丙烯酸电泳漆的性能参数
作为新材料的一种，阴极丙烯酸电泳涂料以水作为溶剂，由水溶性树脂、颜料、填料、助剂、溶剂还有中和剂组成，节能环保、不燃不爆、VOCs（挥发性有机化合物）排放极少。
除了环保特性之外，电泳涂装还可实现完全机械化、自动化，不仅减轻了劳动强度，而且还大幅度
提高了劳动生产率；涂料的利用率也很高，高达95%以上甚至100%，尤其是超滤技术的应用，涂装过程封闭循环，涂料回收率高。
鉴于上述的这些优良特性，阴极丙烯酸电泳漆的应用越来越广，电泳工艺已成为金属表面处理的主要工艺。
下面就来了解一下阴极丙烯酸电泳漆的一些特性。
一、适用范围
1、以产品类型分：家具、陈架、灯环、拉链、门把手、工艺品、铰链、合页、箱包配件等。
2、以工件材质分：铁材质、铝合金材质、锌合金材质、不锈钢材质等。
二、性能特点
阴极丙烯酸电泳漆属浅黄色透明液体，带粘性，具有出色的耐候性及防腐防锈功能，阴极电泳漆膜具有涂层均匀、平整、金属质感强等特点。
下面以工件电泳参数为例：

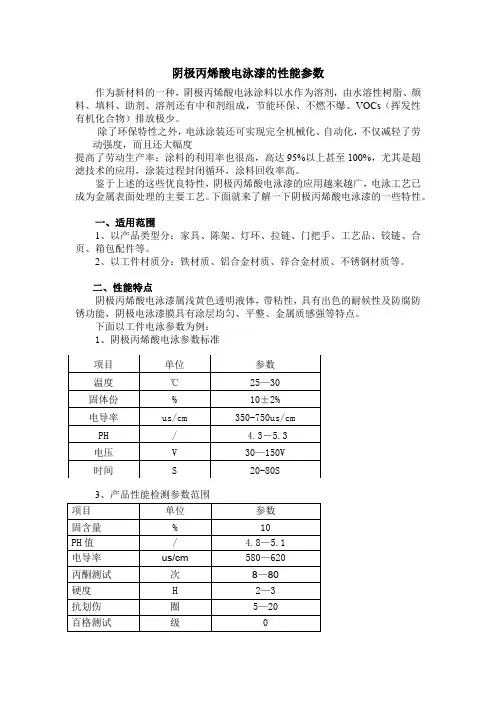

1、阴极丙烯酸电泳参数标准
3、产品性能检测参数范围。
阴极电泳涂料的物理知识百科性能特点

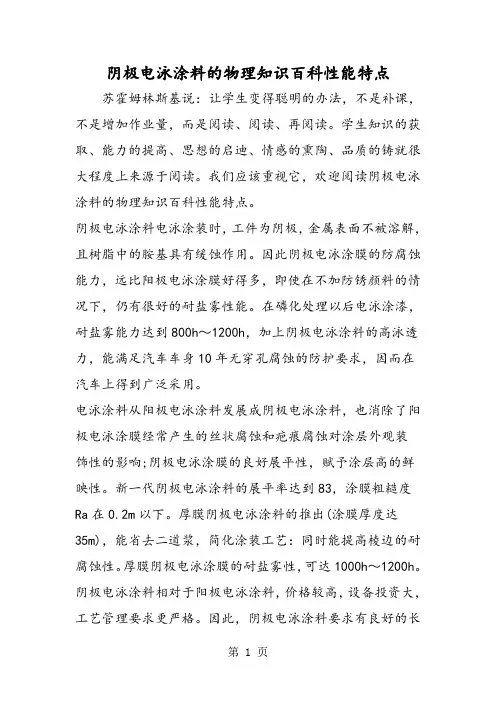

阴极电泳涂料的物理知识百科性能特点
苏霍姆林斯基说：让学生变得聪明的办法，不是补课，不是增加作业量，而是阅读、阅读、再阅读。
学生知识的获取、能力的提高、思想的启迪、情感的熏陶、品质的铸就很大程度上来源于阅读。
我们应该重视它，欢迎阅读阴极电泳涂料的物理知识百科性能特点。
阴极电泳涂料电泳涂装时，工件为阴极，金属表面不被溶解，且树脂中的胺基具有缓蚀作用。
因此阴极电泳涂膜的防腐蚀能力，远比阳极电泳涂膜好得多，即使在不加防锈颜料的情况下，仍有很好的耐盐雾性能。
在磷化处理以后电泳涂漆，耐盐雾能力达到800h～1200h，加上阴极电泳涂料的高泳透力，能满足汽车车身10年无穿孔腐蚀的防护要求，因而在
汽车上得到广泛采用。
电泳涂料从阳极电泳涂料发展成阴极电泳涂料，也消除了阳极电泳涂膜经常产生的丝状腐蚀和疤痕腐蚀对涂层外观装
饰性的影响;阴极电泳涂膜的良好展平性，赋予涂层高的鲜
映性。
新一代阴极电泳涂料的展平率达到83，涂膜粗糙度
Ra在0.2m以下。
厚膜阴极电泳涂料的推出(涂膜厚度达35m)，能省去二道浆，简化涂装工艺：同时能提高棱边的耐腐蚀性。
厚膜阴极电泳涂膜的耐盐雾性，可达1000h～1200h。
阴极电泳涂料相对于阳极电泳涂料，价格较高，设备投资大，工艺管理要求更严格。
因此，阴极电泳涂料要求有良好的长
期使用稳定性，以防槽液变质报废而造成损失;要有高的泳透力，使车身内腔、缝隙内都能均匀地涂上涂膜，以达到产品的整体防护性要求;涂膜要有高的耐腐蚀性能，使之高投入、高技术水平的工艺装备能体现出实际价值。
感谢阅读阴极电泳涂料的物理知识百科性能特点，希望大家从中得到启发。
阴极电泳成本
阴极电泳成本一、阴极电泳原理阴极电泳是一种常用的涂装工艺，它利用电场作用将颜料或涂料颗粒输送到阳极表面，实现对工件的涂装。
其原理是在液体介质中施加直流电场，使带电颗粒向相反电极运动，最终在工件表面形成均匀且致密的涂层。
阴极电泳具有涂层质量高、涂装效率高、环保等优点，因此在汽车、家电、建筑等行业有广泛应用。
二、阴极电泳的应用领域1. 汽车行业：阴极电泳广泛应用于汽车车身、车架和零部件的涂装。
阴极电泳涂层具有优异的耐腐蚀性和耐候性，能够提高汽车的使用寿命和外观质量。
2. 家电行业：阴极电泳可用于家电产品如冰箱、洗衣机等的涂装。
阴极电泳涂层能够提供良好的抗划伤和耐化学品性能，保护家电产品表面不受外界因素损伤。
3. 建筑行业：阴极电泳可用于铝合金门窗、钢结构等建筑材料的涂装。
阴极电泳涂层能够增加材料的耐候性和装饰效果，提高建筑材料的使用寿命和外观质量。
三、阴极电泳的成本分析阴极电泳的成本主要包括设备投资、能源消耗、涂料成本和人工成本等方面。
1. 设备投资：阴极电泳设备包括电泳槽、电源、输送系统等，其价格较高。
设备的规模和性能将直接影响成本。
较大规模的设备投资较高，但单位产品成本相对较低。
2. 能源消耗：阴极电泳过程需要消耗大量的电能和水资源。
电能消耗主要用于维持电场和输送颜料，水资源用于稀释涂料和清洗工件。
因此，能源消耗是阴极电泳成本的重要组成部分。
3. 涂料成本：阴极电泳涂料价格较高，占据了成本的一部分。
涂料的质量和性能将直接影响涂装效果和成本效益。
4. 人工成本：阴极电泳操作需要专业的技术人员进行控制和维护，人工成本是阴极电泳成本中不可忽视的一部分。
高技术人员的薪资水平较高，会增加成本。
阴极电泳成本包括设备投资、能源消耗、涂料成本和人工成本等方面，其中设备投资和涂料成本是较为固定的成本，能源消耗和人工成本则与生产规模和操作效率有关。
因此，在进行阴极电泳涂装时，需要综合考虑各个方面的成本因素，合理控制成本，提高生产效益。
阴极电泳涂料简介

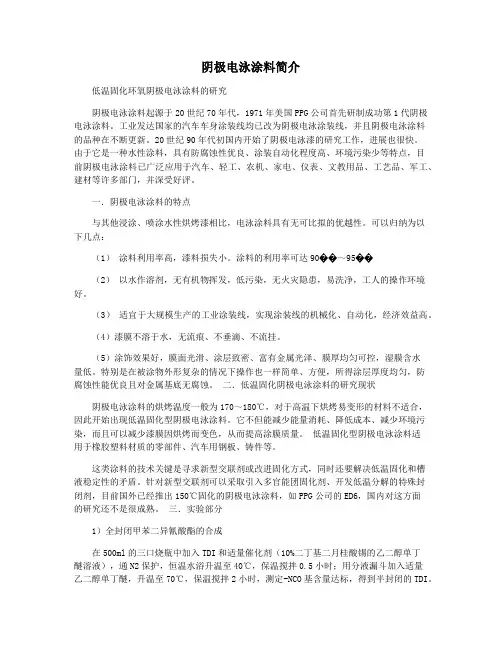

阴极电泳涂料简介低温固化环氧阴极电泳涂料的研究阴极电泳涂料起源于20世纪70年代，1971年美国PPG公司首先研制成功第1代阴极电泳涂料。
工业发达国家的汽车车身涂装线均已改为阴极电泳涂装线，并且阴极电泳涂料的品种在不断更新。
20世纪90年代初国内开始了阴极电泳漆的研究工作，进展也很快。
由于它是一种水性涂料，具有防腐蚀性优良、涂装自动化程度高、环境污染少等特点，目前阴极电泳涂料已广泛应用于汽车、轻工、农机、家电、仪表、文教用品、工艺品、军工、建材等许多部门，并深受好评。
一．阴极电泳涂料的特点与其他浸涂、喷涂水性烘烤漆相比，电泳涂料具有无可比拟的优越性。
可以归纳为以下几点：（1）涂料利用率高，漆料损失小。
涂料的利用率可达90��～95��（2）以水作溶剂，无有机物挥发，低污染，无火灾隐患，易洗净，工人的操作环境好。
（3）适宜于大规模生产的工业涂装线，实现涂装线的机械化、自动化，经济效益高。
（4）漆膜不溶于水，无流痕、不垂滴、不流挂。
（5）涂饰效果好，膜面光滑、涂层致密、富有金属光泽、膜厚均匀可控，湿膜含水量低。
特别是在被涂物外形复杂的情况下操作也一样简单、方便，所得涂层厚度均匀，防腐蚀性能优良且对金属基底无腐蚀。
二．低温固化阴极电泳涂料的研究现状阴极电泳涂料的烘烤温度一般为170～180℃，对于高温下烘烤易变形的材料不适合，因此开始出现低温固化型阴极电泳涂料。
它不但能减少能量消耗、降低成本、减少环境污染，而且可以减少漆膜因烘烤而变色，从而提高涂膜质量。
低温固化型阴极电泳涂料适用于橡胶塑料材质的零部件、汽车用钢板、铸件等。
这类涂料的技术关键是寻求新型交联剂或改进固化方式，同时还要解决低温固化和槽液稳定性的矛盾。
针对新型交联剂可以采取引入多官能团固化剂、开发低温分解的特殊封闭剂，目前国外已经推出150℃固化的阴极电泳涂料，如PPG公司的ED6，国内对这方面的研究还不是很成熟。
三．实验部分1）全封闭甲苯二异氰酸酯的合成在500ml的三口烧瓶中加入TDI和适量催化剂（10%二丁基二月桂酸锡的乙二醇单丁醚溶液），通N2保护，恒温水浴升温至40℃，保温搅拌0.5小时；用分液漏斗加入适量乙二醇单丁醚，升温至70℃，保温搅拌2小时，测定-NCO基含量达标，得到半封闭的TDI。
阴极电泳漆定义及产品分类

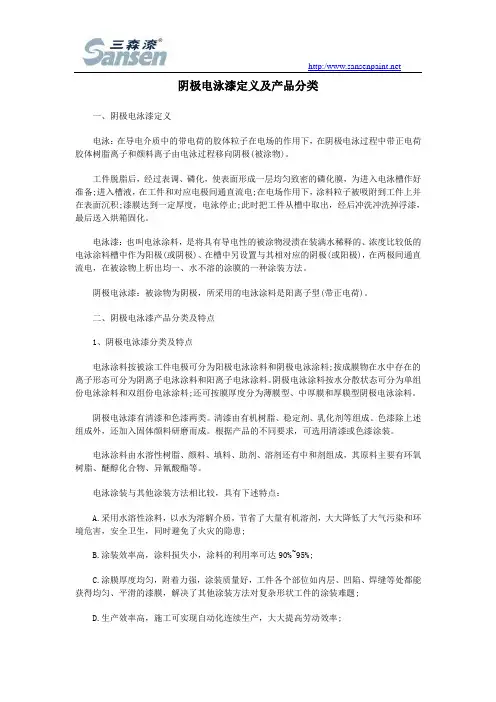

阴极电泳漆定义及产品分类一、阴极电泳漆定义电泳：在导电介质中的带电荷的胶体粒子在电场的作用下，在阴极电泳过程中带正电荷胶体树脂离子和颜料离子由电泳过程移向阴极(被涂物)。
工件脱脂后，经过表调、磷化，使表面形成一层均匀致密的磷化膜，为进入电泳槽作好准备;进入槽液，在工件和对应电极间通直流电;在电场作用下，涂料粒子被吸附到工件上并在表面沉积;漆膜达到一定厚度，电泳停止;此时把工件从槽中取出，经后冲洗冲洗掉浮漆，最后送入烘箱固化。
电泳漆：也叫电泳涂料，是将具有导电性的被涂物浸渍在装满水稀释的、浓度比较低的电泳涂料槽中作为阳极(或阴极)、在槽中另设置与其相对应的阴极(或阳极)，在两极间通直流电，在被涂物上析出均一、水不溶的涂膜的一种涂装方法。
阴极电泳漆：被涂物为阴极，所采用的电泳涂料是阳离子型(带正电荷)。
二、阴极电泳漆产品分类及特点1、阴极电泳漆分类及特点电泳涂料按被涂工件电极可分为阳极电泳涂料和阴极电泳涂料;按成膜物在水中存在的离子形态可分为阴离子电泳涂料和阳离子电泳涂料。
阴极电泳涂料按水分散状态可分为单组份电泳涂料和双组份电泳涂料;还可按膜厚度分为薄膜型、中厚膜和厚膜型阴极电泳涂料。
阴极电泳漆有清漆和色漆两类。
清漆由有机树脂、稳定剂、乳化剂等组成。
色漆除上述组成外，还加入固体颜料研磨而成。
根据产品的不同要求，可选用清漆或色漆涂装。
电泳涂料由水溶性树脂、颜料、填料、助剂、溶剂还有中和剂组成，其原料主要有环氧树脂、醚醇化合物、异氰酸酯等。
电泳涂装与其他涂装方法相比较，具有下述特点：A.采用水溶性涂料，以水为溶解介质，节省了大量有机溶剂，大大降低了大气污染和环境危害，安全卫生，同时避免了火灾的隐患;B.涂装效率高，涂料损失小，涂料的利用率可达90%~95%;C.涂膜厚度均匀，附着力强，涂装质量好，工件各个部位如内层、凹陷、焊缝等处都能获得均匀、平滑的漆膜，解决了其他涂装方法对复杂形状工件的涂装难题;D.生产效率高，施工可实现自动化连续生产，大大提高劳动效率;E.设备复杂，投资费用高，耗电量大，其烘干固化要求的温度较高，涂料、涂装的管理复杂，施工条件严格，并需进行废水处理;只能采用水溶性涂料，在涂装过程中不能改变颜色，涂料储存过久稳定性不易控制。
阴极电泳涂料涂装原理简介
阴极电泳涂料涂装原理简介一、电泳涂料成膜原理1.涂料工作原理电泳涂装(electro-coating)是利用外加电场使悬浮于电泳液中的颜料和树脂等微粒定向迁移并沉积于电极之一的基底表面的涂装方法。
电泳涂装的原理发明于是20世纪30年代末，但开发这一技术并获得工业应用是在1963年以后，电泳涂装是近30年来发展起来的一种特殊涂膜形成方法，是对水性涂料最具有实际意义的施工工艺。
具有水溶性、无毒、易于自动化控制等特点，迅速在汽车、建材、五金、家电等行业得到广泛的应用。
电泳涂装属于有机涂装，利用电流沉积漆膜，其工作原理为“异极相吸”。
电泳涂装最基本的物理原理为带电荷的涂料粒子与它所带电荷相反的电极相吸。
采用直流电源，金属工件浸于电泳漆液中。
通电后，阳离子涂料粒子向阴极工件移动，阴离子涂料粒子向阳极工件移动，继而沉积在工件上，在工件表面形成均匀、连续的涂膜。
当涂膜达到一定厚度（漆膜电阻大到一定程度），工件表面形成绝缘层，“异极相吸”停止，电泳涂装过程结束。
整个电泳涂装过程可以概括为以下四个步骤：●电解：水的电解●电泳：带电的聚合物分别向阴极或阳极泳动的过程●电沉积：带电的聚合物分别在阴极或阳极沉积的过程●电渗：沉积的电泳涂膜收缩、脱去溶剂和水，形成均匀致密的湿膜电极附近主要的化学反应如下表所示：反应过程图如下所示：在电场作用下，涂料粒子向阴极移动（电泳），由于受到阴极附近碱扩散层（OH-）的影响，涂料粒子在阴极聚结（电沉积）。
槽液的流动影响扩散层，流动速率高，扩散层薄，流动速率低，扩散层厚。
刚沉积的湿膜含有大量水分，由于电流的影响，会发生部分脱水，使湿膜不挥发份达到80%（电渗）。
脱水后湿膜牢牢黏附在底材上，通常的清洗不能洗脱。
由于边缘电流密度高，电泳过程首先发生在这些区域。
如下图所示：2.电沉积类型●阳极电沉积（AED）阳极电泳涂装，金属工件为阳极，吸引漆液中带负电荷的涂料粒子，电沉积时，少量的金属离子（阳极氧化）迁移到涂膜表面，对涂膜的性能造成影响。
阴极电泳涂料
自分层涂料指涂料一次施工在底材上后，能自发的直接产生相分离，在成膜过程中分成两个连续的不同功能 涂层，形成不同组成的复合涂层系统，每层显示出不同的特性。这种一次施工的多层涂层，不仅节约了劳动力， 而且解决了多层涂装系统的层间附着力问题。其机理有如下几种:重力作用机理，选择性润湿机理，不同渗透速率 机理，颜料润湿机理，界面张力梯度机理，相收缩机理现在市场上开发研究的耐候性阴极电泳涂料就属于自分层 涂料的一种。这种涂料树脂的主要组成为环氧系树脂和丙烯酸系树脂，利用两者表面张力的不同，烘烤时表面张 力大的环氧树脂沉于下层，表面张力小的丙烯酸树脂浮于表面层，形成了耐候性和耐腐蚀性都较好的“底面合一” 型阴极电泳涂料。
制法
工艺流程为：投料→树脂溶解→环氧胺加成→异氰酸酯封闭剂→树脂中和→乳化→组分1乳液； 投料→树脂颜料→研磨分散→调整→组分2色浆。
生产厂家
沈阳油漆厂等
谢谢观看
产品特点
1、不含铅等重金属，低溶剂含量，属环保型产品； 2、水溶型，槽液稳定性好及有良好的电沉积性能； 3、pH值近中性，对设备腐蚀小，耐腐蚀性能高 。
类型
紫外光固化电泳涂料
紫外光(UV)固化涂料是利用紫外光照射涂料树脂发生聚合架桥反应的固化方式，在低温的条件下短时间内就 能完成涂料的固化过程。它能提高生产效率，同时具有节约能源、防止环境污染等许多优点。UV固化涂料由于其 固化温度低，除适用于一般的电泳涂装的产品外还用于金属镀层上的装饰、防腐，金属蒸发膜上的保护，受热易 变形材料上的涂装和电子产品及精密产品上的封闭、印刷等的加工。国内外研究的UV固化阴极电泳涂料的基体树 脂主要集中于丙烯酸树脂、环氧树脂及聚氨酯。
阴极电泳涂料
轻工、家用电器用涂料
Hale Waihona Puke 01 发展历史03 类型 05 生产厂家
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SH-2000型阳离子电沉积涂料施工工艺一、阴极电泳漆涂装基本原理电泳涂装过程同时包含着电解、电泳、电沉积、电渗等四个过程。
① 电解任何一种导电液体在通电时产生分解的现象称为电解 一般电解伴随有在一个或两个电极上溢出气体，在电极上分别进行着氧化与还原反应，电解过程主要是水的电解：阴极：↑+−→−+-22222H OH e O H 阳极：↑+−→−--22244O O H e OH 电解越强导电介质通过的电流越强。
② 电泳在导电介质中，带电荷的胶体粒子受电场的作用向相反电极移动的现象称为电泳，在阴极电泳涂装过程中，带正电荷的高分子聚合物包裹着颜料粒子向阴极方向移动。
③ 电沉积阳离子型聚合物在阴极上沉析的现象称为阴极电沉积。
首先是水进行电解，在阴极上产生氢气并形成OH~，致使在阴极表面形成高碱性介质层，当阳离子型聚合物泳至高碱层的阴极时就与OH~反应，形成不溶性的沉积涂层．④ 电渗刚沉积到被涂物面上的涂膜是半渗透膜，在电场的持续作用下，涂膜内部所含的水份从涂膜中渗析出来，使涂膜脱水的现象称为电渗，电渗越好的涂膜越致密，抗物理变形性越好，防腐蚀性越好，由于电沉积涂膜是疏水性的高分子聚合物，所以允许用水清洗涂膜表面所带出的浮漆。
二、涂装工艺流程SH-2000阳离子电沉积涂料建议施工工艺如下：脱脂→热水洗→除锈→水洗→中和→水洗→表调→磷化→水洗→去离子水洗→电泳→超滤水喷淋回收→水洗→去离子水洗→烘干施工工艺中的前处理工序对施工涂膜质量的好坏至关重要，尽管前处理工艺各不相同，但是总的原则是以能满足电泳涂装条件为前提，在此前提下各施工单位可自行选择前处理工艺。
电泳施工要求入电泳槽工件必须无油、无锈；无机械杂质、无酸、无碱、无磷化浮灰等杂质。
为了获得良好的电泳涂膜，前处理工序应满足下列要求： ⑴工件表面脱脂完全。
⑵工件磷化后要求磷化膜均匀，致密，无斑痕，无磷化浮尘。
⑶磷化后末道纯水其电导率要求在20µm∕cm 以下，并要求用醋酸将其ＰＨ值中和至6.5－７，此冲洗水可循环使用，当电导率高于20µm∕cm 时应及时更换。
三、涂装设备SH-2000阳离子电沉积涂料系水分散涂料体系，故施工设备有一定的特殊性。
设备包括：电泳槽体设备、配漆系统、电源电器系统、循环系统、恒温系统、冲洗喷淋系统、过滤系统、超滤系统、阳极系统、烘干系统、纯水系统等。
１、电泳漆槽⑴槽体材质：可采用冷轧钢板焊接，内衬玻璃钢，或用不锈钢制造。
用环氧玻璃钢绝缘，绝缘层要求耐酸、耐碱、耐溶剂，击穿电压应不小于２万伏。
⑵槽体的形状和大小根据工件的产量和形状大小而定，间歇式操作可做成长方体的，流水线作业通常做成船形，两种作业方式均要求有溢流槽（副槽），一般主、副槽体积比为5：1－6：1槽体设计在满足各要求的前提下应尽可能小，以缩短更新周期和减少资金投入，副槽有除尘，消泡功能。
⑶槽体应满足以下要求Ａ、槽体各转角连接处应为弧形。
Ｂ、工件从完全入槽到开始出槽时间应有2.5－3分钟。
复杂的工件要求有较长的涂装时间,由其是空腔较多、较深的工件。
Ｃ、工件距离液面及槽底装置，工件与阳极之间的距离应不小于300mm⑷制作同等体积的贮漆备用槽，并设置最低循环量的循环系统２、配漆系统配漆罐必须具备以下条件；⑴材质：不锈钢。
⑵容量：以电泳槽的大小和日耗漆量来决定。
⑶搅拌速度：100－150转／分为宜。
⑷叶片形状：最好用双层浆式，下层浆叶与配漆罐底部距离在100mm左右。
⑸原漆加入方式：建议采用高粘度齿轮泵或隔膜泵加入。
３、电源电器系统直流电源一般采用硅或硒整流器，将交流电源进行整流而得，并经滤波处理，以减少电压脉动幅度，系统设计时要考虑电流余量以供有发展余地，整流器要具有软启动，软停止功能，输出电压不突变，经验数据每平方米泳涂面积的电流的电流强度10-20Ａ，直流电源应使电压在0-400Ｖ之间可调，电压脉动率应小于10％，额定电压输出时，电压输出变化率应小于1.5％。
就电泳涂装方式，可分为定电压涂装和渐升电压涂装两种，前者在涂装开始时产生相当大的冲击电流需要较大的涂装电源，后者在涂装开始时采取较低电压，在一定时间内升到最佳涂装电压，这样就相应减少了涂装初期的冲击电流。
就被涂物是否带电入槽可分为两种，带电入槽可以缩短涂装线的长度，但必须使用干燥的磷化膜，且易产生漆膜阶梯针孔等涂膜缺陷．入槽后通电，能较好地解决了涂层的某些缺陷。
通常选用两段涂装软启动电压进行涂装。
４、循环搅拌的功能⑴循环搅拌的功能Ａ、保持涂料均匀混合，防止颜料在槽中或被涂物的水平面上沉淀。
Ｂ、进行过滤以除去杂质颗粒。
Ｃ、经过热交换冷却槽液，以除去因涂装电耗及泵运行的机械能所产生的热量。
Ｄ、使电沉积过程中被涂工件表面产生的气体及时散去。
⑵对循环泵搅拌系统的要求Ａ、循环泵：卧式或立式离心不锈钢泵均可采用，一般转速在1500转／分为宜，立式离心泵有不漏漆的特点，但发热量较大．Ｂ、循环泵的流量：其流量是槽液总量的4-7次／小时，槽面液流线速度应≥0.2m∕s，槽底应为0.4m∕s，管内液体流速应小于３m∕s。
Ｃ、喷嘴：文丘里管式或鸭嘴式。
较简单的方法是在管道直接钻直径4mm－６mm的孔。
这种情况仅适用于吨位较小的电泳槽(3吨以下的电泳槽)。
Ｄ、槽液流向：槽液由副槽通过循环泵从主槽底部及侧部的多孔管进入主槽，对于连续生产，槽液流向应和工件运行方向一致。
Ｅ、循环管道的安装要便于拆卸、维修、清洗。
Ｆ、对于较大体积的电泳槽，应考虑设有副槽的内循环及储备槽内循环。
Ｇ、电泳槽液要求24小时循环搅拌。
为便于及时更换或维修，所以循环泵最好有两套。
５、恒温系统⑴设备：立式列管冷却器或板框式换热器。
（为避免冷却器管道的堵塞一般不宜采取卧式）⑵材质：不锈钢材料制作。
⑶冷却面积：电泳漆施工最佳温度在２８±１度，冷却面积各施工单位可根据当地气温变化情况及冷冻水的温度而定。
⑷该冷却器必须具备冷却加热双重功能。
５、超滤系统（UF）⑴超滤原理：超滤就是使用特殊的半渗透膜，让水和低分子量物质通过，而不让高分子量物质和其它胶体状的固体物质透过膜的一种物理性的分离过程。
超滤，是一个在低压下连续的操作过程，通过半透膜的液体叫透过液或超滤液，不能通过膜的液体再回到供给液里叫浓缩液，对于电泳漆来说，高分子量的树脂、颜料、胶体颗粒是不允许通过膜的，而水、溶剂、盐类杂质则可以通过，并且随超滤液排放。
⑵超滤是电泳涂装中不可缺少的设备之一，其作用有４个。
Ａ、回收工件表面的浮漆，提高产品利用率。
Ｂ、回收浮漆，避免环境污染。
Ｃ、收集超滤液，提供施工中的冲洗用水，可形成闭路循环冲洗系统。
Ｄ、通过适当排放超滤液，除去生产过程中带入电泳槽中的杂质离子，以维护电泳槽液的稳定。
⑶对阴极电泳漆而言，因其超滤液是酸性的，所以，和超滤系统相关的管路、阀门、流量计、过滤器、滤液储槽、冲洗槽等，应加以考虑其耐酸性。
⑷超滤液储罐应有储存三个小时正常运转所需的超滤液的容量，超滤装置开启前应先充满去离子水。
⑸超滤器的流量应能为每平方米涂装面积提供1.2－1.5Ｌ的超滤液。
⑹超滤器的维护Ａ、电泳槽液进超滤器前一定要有过滤器，否则易堵塞超滤器膜孔，造成清洗周期短，缩短使用寿命，超滤器停止运行时应用干净超滤液将漆液置换至电泳槽内，然后用软化水反冲3－4次，最后用软化水浸泡超滤膜。
Ｂ、在超滤流量下降到设计流量的70％时即应进行反冲洗，清洗液配制：１％的乙二醇丁醚、２％的乙二醇乙醚、４％的冰醋酸的去离子水清洗液。
配制量以保证超滤系统内部循环为宜,清洗结束后,多余的清洗液排放。
７、过滤系统⑴目的：除去槽液中的灰尘颗粒及其它机械杂质。
⑵保证槽液总量每小时至少过滤一次。
⑶SH-2000型阴极电泳漆过滤精度要求50µm，某些情况下(超滤前)使用２５µm过滤袋。
⑷一般过滤袋装置被放在循环搅拌泵的出口方向。
８、阳极系统⑴阳极一般被封闭在可冲洗和循环的阳极罩中，极罩由不导电的材料制成，对着工件面装有阳极隔膜，阳极罩与阳极液储槽及泵构成阳极液循环系统，通过极液的排放来调节槽液的ＰＨ值与电导率。
⑵阳极液主要由去离子水和醋酸等组成，循环量为每个阳极罩6－10Ｌ／分钟，阴极／阳极面积比：3－4／1，阳极材质一般用厚度３mm以上耐酸不锈钢板或钢管。
⑶阳极在槽内应均匀分布，其宽度一般为40mm左右，排放原则是两端电场强度弱、中间强。
９、冲洗喷淋系统⑴超滤液喷淋工件入槽前用超滤水喷淋一次，可以消除水珠并增加工作液与工件的亲合能力，取得满溻的电泳漆膜。
出槽工件离槽时最好也用超滤液喷淋一次以消除工件表面的堆积物，取得平整漆膜，并且有收回工件的浮漆之功效，减少浪费。
⑵出槽工件第一次水冲洗。
Ａ、若不考虑回收，则可用自来水冲洗，自来水的ＰＨ值最好调整到 6.5左右，其目的是避免浮漆用大量自来水冲淡后，产生凝聚块堵塞管道和泵，此道冲洗水呆循环使用定期排放，调ＰＨ值用乳酸或醋酸．Ｂ、若考虑回收，此道冲洗水应具备以下条件：①去离子水，电导率在２０µs∕cm以下。
②用乳酸或醋酸调ＰＨ值６－７。
③反复冲洗后其浓度应小于1％。
④回收时的电导率应控制在800µs∕cm以下⑤此冲洗水可代替超滤喷淋工件或把原漆调稀⑶第二道冲洗水如果第一道水是循环使用的，则应设第二道冲洗水，此道冲洗水用ＰＨ值６－７的自来水。
⑷最后一道喷淋水为消除工件烘干前表面所附的杂质离子，提高漆膜性能，此道冲洗水可采用去离子。
10、烘干设备⑴SH-2000阳离子电沉积涂料要求180℃/20分钟烘干，这是指工件本身已经预热到180℃，有效烘干时间为20分钟，工件预热时间不包括在内，因此各施工单位可根据自己的线速度及工件热容量的大小来决定烘道的长短，原则上烘道的高温区不高于200℃。
⑵烘干设备的形式可以采用温度桥式炉，工件首先进入低温区，然后进入高温区并保温，再进入低温区。
⑶为确保涂膜均匀一致应适当地增加对流以提高热传导效果。
11、纯水系统⑴SH-2000阳离子电沉积涂料对软化水的要求。
软化水的PH值为6.5-7.2,电导率就小于10µs∕cm(25℃)如果电导率高于25µs∕cm(25℃),就会对槽液造成污染。
对水的PH之所以有这样的要求,主要是H+、OH~的离子的对位离子对槽液有一定的影响。
对位的离子在浓度高时会使高分子树脂皂化。
⑵制取软化水的途径很多，现以常用的制水法简述如下；A、离子交换法B、电渗析C、反渗透目前使用较多的是反渗透制水,该法脱盐率高,制水量大,稳定性好。
对水质较差的地方,上述三种方法都有可能用到,或用其中两种,以制得合格的纯水。
12、电泳系统所有设备的安装要求⑴便于安装、拆卸、检修及施工。
⑵尽可能缩短弯道的输送距离。
⑶尽可能减少弯道的数量。
