阴极电泳漆技术技术参数(验收标准)
2013阴极电泳漆技术参数标准
2013阴极电泳漆技术参数标准简介：ML—2 （双组分〈01〉黑色阴极电泳漆（哑光漆），由高固含量的颜料浆和低固含量的乳液组成。
用途：可广泛用于汽车、家用电器、轻工产品、机械产品和各类钢铁件及其它金属导电材料的耐蚀涂装等。
特点：•具有较高的泳透力；•不含铅等重金属，低溶剂含量，属环保型产品；•具有优异的贮存和电沉积涂装稳定性；•双组分，施工应用更方便。
实用资料：•贮存条件：5—30 C远离火源的阴凉干燥处，未拆原包装六个月。
•原漆质量指标：配漆比例：黑色浆：乳液：水=1: 4-5: 6-8（质量比）•配漆方法：在电泳槽中倒入计算水量的1/2，先将色浆搅拌均匀后加入电泳槽中，然后将乳液加入电泳槽中，最后将剩余的水补加到槽中的指定位置，启动循环系统进行熟化24-48小时。
•涂膜性能指标：--- 配漆用纯水电导率不大于10 gs/cm。
――使用此涂料前必须严格遵照施工工艺施工，欲了解详细资料可向本公司索取。
――施工条件可根据客户要求而定，本公司提供的施工条件仅供参考。
常州市宇鹰涂料有限公司是一家专业生产ML —1阴极电泳漆（单组分卜ML—2阴极电泳漆（双组份）、ML—3 阴极丙烯酸透明电泳漆的股份制企业，公司自成立以来以质量为生命，以市场为导向，经全体员工携手多年，集研究、生产、销售、服务于一体，使产品技术指标达到或超过了国内外同类产品，价格性能以及技术服务，在同行业中具有明显优势，是国内外客户理想的选用产品。
同时本公司还具有专业制造电泳涂装设备，给客户带来便捷的维修服务，降低客户的生产成本。
另外本公司还配备了全自动电泳涂装流水线，大大保证和提高了金属表面电泳涂装加工产品的质量和效率及客户的实际施工经验。
阴极丙烯酸电泳漆的性能参数
阴极丙烯酸电泳漆的性能参数
作为新材料的一种，阴极丙烯酸电泳涂料以水作为溶剂，由水溶性树脂、颜料、填料、助剂、溶剂还有中和剂组成，节能环保、不燃不爆、VOCs（挥发性有机化合物）排放极少。
除了环保特性之外，电泳涂装还可实现完全机械化、自动化，不仅减轻了劳动强度，而且还大幅度
提高了劳动生产率；涂料的利用率也很高，高达95%以上甚至100%，尤其是超滤技术的应用，涂装过程封闭循环，涂料回收率高。
鉴于上述的这些优良特性，阴极丙烯酸电泳漆的应用越来越广，电泳工艺已成为金属表面处理的主要工艺。
下面就来了解一下阴极丙烯酸电泳漆的一些特性。
一、适用范围
1、以产品类型分：家具、陈架、灯环、拉链、门把手、工艺品、铰链、合页、箱包配件等。
2、以工件材质分：铁材质、铝合金材质、锌合金材质、不锈钢材质等。
二、性能特点
阴极丙烯酸电泳漆属浅黄色透明液体，带粘性，具有出色的耐候性及防腐防锈功能，阴极电泳漆膜具有涂层均匀、平整、金属质感强等特点。
下面以工件电泳参数为例：
1、阴极丙烯酸电泳参数标准
3、产品性能检测参数范围。
SMTC29015阴极电泳底漆技术条件
SMTC 上海汽车股份有限公司技术中心企业标准 Enterprise Standard of SAIC Motor Technical CenterSMTC 29015－2007代替SMC 29015-2006/MGR ES:29.7XA6车身阴极电泳底漆技术条件Specification for Cathodic Electropaint Body Primer上海汽车股份有限公司技术中心发布前 言为保证零部件供应商提交的产品能够达到设计要求并指导工程师对产品进行正确的认可、验收，特制定本标准。
本标准是对SMC 29015-2006《油漆材料规范－阴极电泳涂漆车身底漆》的修订,自本标准实施之日起代替SMC 29015-2006。
本标准由上海汽车股份有限公司技术中心标准化技术委员会提出并批准。
本标准由工程支持部规范管理科负责标准化审核和归口管理。
本标准起草部门：上海汽车股份有限公司乘用车分公司制造工程部油漆科。
本标准主要起草人：芮驹、周巧煜。
本标准于2006年08月18日首次批准发布，2006年08月18日实施。
本次为第一次修订。
本标准所代替标准的历次版本发布情况为：——SMC 29015-2006。
车身阴极电泳底漆技术条件1 范围本标准规定了车身及配件使用电泳漆作为底漆的性能要求、测试方法、认可验收及变更条件等。
本标准适用于磷化后车身内外部底漆涂装。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
SMC 30147-2007 电泳泳透力试验方法ISO 1524 色漆,清漆和印刷油墨光洁度的测定ISO 9227 人造环境中的腐蚀试验盐雾试验ISO/TS 16949 质量管理体系.汽车生产和有关服务的部分组织应用ISO 9001-2000的特殊要求 ASTM D522-1993（2001） 附着式的有机涂层心轴弯曲试验用试验方法MGR ES.21.MP.225 镀锌钢板MGR ES.29.7FB5 油漆材料规范－热固的底漆－透明涂层MGR ES.29.7SA6 高温烘烤二道表面涂料（包括编码的颜色）MGR ES.30.AD.102 油漆涂层对板材的附着力MGR ES.30.AD.149 石击试验MGR ES 30.CT.119 循环腐蚀试验MGR ES.30.CT.900 凝结条件下抗湿度检测方法MGR ES.30.EP.002 电泳漆-Ph测定MGR ES.30.EP.004 电泳漆-传导率MGR ES.30.HX.148 漆膜的铅笔硬度MGR ES.30.MC.102 固体容量－确定MGR ES.30.PA.002 准备油漆试板MGR ES.30.PA.012 漆膜的连续水浸泡MGR ES.30.PA.023 油漆薄膜-抗圆柱弯曲度MGR ES.30.PA.030 底漆-漂洗水污染影响MGR ES.30.PA.053 抗丝状腐蚀MGR ES.30.PA.064 油漆-漆膜的抗皂化MGR ES.30.SG.102 低粘度液体比重的测定RES.21.MP.220 冷轧低碳钢板RES.30.CT.118 有机涂层损害评估－X形划线方法3 总体要求3.1 组成产品的原材料不含铅和镉，主要成分是水溶性的改型环氧树脂和颜料浆及少量的溶剂和去离子水。
Q JL J151005-2009吉利汽车车身用阴极电泳涂料标准
Q/JL浙江吉利控股集团有限公司企业标准Q/JL J151005-2009代替Q/JL J151005-2008 汽车车身用阴极电泳涂料标准2009-07-30发布2009-08-10实施 浙江吉利控股集团有限公司发 布前 言本标准是对Q/JL J151005-2008《汽车车身用阴极电泳涂料标准》的修订，与Q/JL J151005-2008相比，主要差异如下：——增加了试验方法中的测定方法：耐酸性、耐碱性和耐盐雾性能的测定；(见5.9、5.10和5.12条)——修改了膜厚单位：由mm改为μm；(见5.13.3条)——更改了膜厚的测定方法；(见表2中的第8项)——对标准的章、条进行了重新编排。
本标准由浙江吉利控股集团有限公司提出。
本标准由浙江吉利汽车研究院有限公司负责起草。
本标准起草人：李丽娜。
本标准2008年1月25日首次发布，于2009年7月30日第一次修订。
本标准所代替的历次版本发布情况：——Q/JL J151005-2008汽车车身用阴极电泳涂料标准1 范围本标准规定了汽车车身用阴极电泳涂料的技术要求、试验方法、检验规则、安全和卫生规定、包装、标志、运输和贮存。
本标准适用于浙江吉利控股集团有限公司汽车车身用阴极电泳涂料。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 191-2008 包装储运图示标志GB/T 1723-1993 涂料粘度测定法GB/T 1724-1979（1989） 涂料细度测定法GB/T 1725-2007 色漆、清漆和塑料 不挥发物含量的测定GB/T 1731-1993 涂膜柔韧性测定法GB/T 1732-1993 漆膜耐冲击测定法GB/T 1733-1993 漆膜耐水性测定法GB/T 1747.2-2008 色漆和清漆 颜料含量的测定 第2部分：灰化法GB/T 1771-2007 色漆和清漆 耐中性盐雾性能的测定GB/T 1865-1997 色漆和清漆 人工气候老化和人工辐射暴露(滤过的氙弧辐射)GB/T 6680-2003 液体化工产品采样通则GB/T 6739-2006 色漆和清漆 铅笔法测定漆膜硬度GB/T 6750-2007 色漆和清漆 密度的测定 比重瓶法GB/T 6753.3-1986 涂料储存稳定性试验方法GB/T 8264-2008 涂装技术术语GB/T 9271-2008 色漆和清漆 标准试板GB/T 9286-1998 色漆和清漆 漆膜的划格试验GB/T 9753-2007 色漆和清漆 杯突试验GB/T 9754-2007 色漆和清漆 不含金属颜料的色漆漆膜的20°、60°和85°镜面光泽的测定 GB/T 13452.1-1992 色漆和清漆总铅含量的测定火焰原子吸收光谱法GB/T 13491-1992 涂料产品包装通则HG/T 3335-1977（1985） 电泳漆电导率测定法HG/T 3337-1977(1985) 电泳漆库仑效率测定法Q/JLY J711380-2008 电泳槽液溶剂含量测定方法3 术语和定义本标准采用GB/T 8264-2008的定义及以下定义。

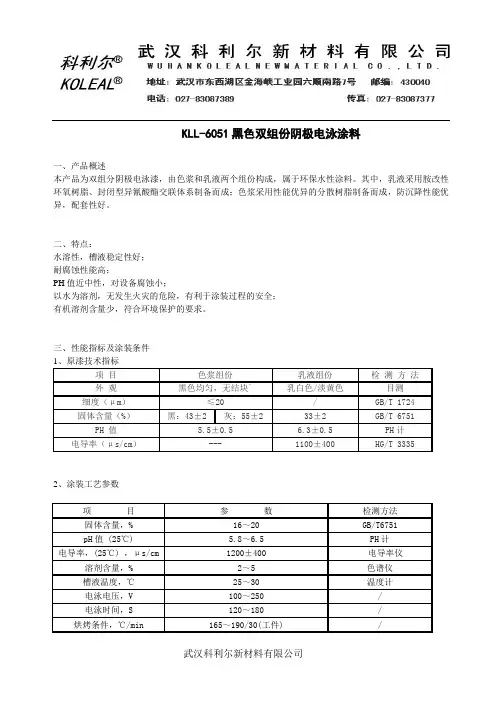

kll-6051黑漆产品技术指标
KLL-6051黑色双组份阴极电泳涂料一、产品概述本产品为双组分阴极电泳漆，由色浆和乳液两个组份构成，属于环保水性涂料。
其中，乳液采用胺改性环氧树脂、封闭型异氰酸酯交联体系制备而成；色浆采用性能优异的分散树脂制备而成，防沉降性能优异，配套性好。
二、特点：水溶性，槽液稳定性好；耐腐蚀性能高；PH值近中性，对设备腐蚀小；以水为溶剂，无发生火灾的危险，有利于涂装过程的安全；有机溶剂含量少，符合环境保护的要求。
三、性能指标及涂装条件2、涂装工艺参数备注：盐雾性能试验测试板要求：bonder标准磷化板，漆膜厚度22～25μm四、配槽过程：配槽重量比——漆：去离子水=1：1步骤一：往清洗干净的电泳槽中注入1/5的去离子水。
步骤二：按树脂：色浆=（3~5）：1，取计算量的树脂和色浆倒入搅拌桶内，搅拌均匀。
步骤三：逐步加入0.8倍漆液的去离子水，充分搅拌后，倒入电泳槽内，补加余量的去离子水，启动循环装置，在28-30℃熟化48h以上待用。
步骤四：检测并调整固体含量、PH值、电导率合格后，即可试生产。
五、检测原则1 检验分类检验分为出厂检验与型式检验两类。
2 出厂检验每批电泳漆应经质检部检验合格后方可出厂。
出厂检验项目见表1。
3 型式检验型式检验项目为本标准的全部规定。
有下列情况之一时，应进行型式检验。
（1）新产品鉴定时；（2）当原材料、工艺有较大改变，可能影响产品质量时；（3）正常情况下，每年一次；（4）出厂检验结果与上次型式检验有较大差异时；（5）国家质量监督机构提出型式检验要求时。
4 判定规则4.1 出厂检验电泳漆经出厂检验，任何一项指标不合格时，允许加倍抽样复验。
复验仍有一项不合格时，则判定该批产品不合格。
4.2 型式检验电泳漆经型式检验，任何一项指标不合格时，允许加倍抽样复验。
复验仍有一项不合格时，则判定该批产品不合格。
六、KLL-6051注意事项1. 投槽去离子水水质要求电导率<30µs/cm；2．槽液液温控制在28-32℃（冷热循环控制）；3．进槽要清洗干净，杜绝将酸碱带入槽中；4．进烘箱前，需沥干，升温过程不宜太快。
阴极电泳漆技术技术参数(验收标准)
实验条件 目视 BYK 60° 划格法，间距1mm 铅笔硬度 粗糙度仪
GB/T1732-93 40℃×500H ASTM单侧扩蚀 1N H2SO4 20℃×H 1N NAOH 21℃×H 93#汽油 4H
耐温变
合格
按Y60-050通过温变实验
杂志离子许可浓度（%）
项目 外观 膜厚 光泽 附着力 硬度 表面粗糙度(Ra)μm 杯突（mm) 冲击性（kg.cm) 耐水性 耐盐雾性（≥1008hr) 耐酸性 耐碱性 耐汽油性 抗石击 柔韧性（mm）
电泳漆膜性能 平整光滑 22±2 60-90 ≤1 ≥H 0.12-0.20 ≥6 ≥50 100/100（1mm） ≤1mm 漆膜无变化 漆膜无变化 漆膜无变化 ≤2 干燥条件 加热减量（%） 再溶性
水平面与垂直面无明显差别 ≥20 ≤5% 160℃×20分钟（min） ≤6 外观良好，漆膜残存率≥90% Na离子＜30ppm Fe离子＜60ppm 漆膜性能 Ford法 100毫升量筒中的槽液静置 4小时，取上部清液测定的 固体份减少率 工作表面的持续时间 160℃×20分钟烘烤 湿膜在槽液中浸10分钟， 非侵入部分与侵入部分膜 厚差，外观评价 对涂膜外观，性能无影响 的范围。
技术参数（验收标准） 原漆指标 项目 成分 色相 固体份（%） PH值 粘度 细度（μm） 密度（g/cm³） 混合比 存储期 槽液性能 项目 固体份 PH值 电导率（μS/cm） MEQ 灰份（%） 溶剂含量（%） 槽液温度（℃） 施工电压（V） 破坏电压（V） 电泳时间（min) 库伦效率（mg/c） 分级电阻（KΩcm²） 指标 19±1 6.1±0.3 1400±400 28.0±4.0 23.0±2.0 0.8±0.3 30±2 160-260 ≥350 3 ≥30 800±300 含30秒软启动 实验室制板电压，生产线 200-300 条件 105±2℃ 25℃ 25℃ F-1 颜料浆 灰色（储存期内无分层） 56±2 --65±10KU ≤15 1.12±0.05 1 6个月 F-2 乳液 乳白液 36±2 6.5±0.5 10±5CPS ---1.05±0.05 3.3 6个月 5-35℃ 25℃ 105±2℃ 25℃ 25℃ 条件
阴极电泳漆参数及影响
过高时刚膜层比较粗糙，易起桔皮。
因此稳定固体分含量是保证电泳质量的一个关键。
根据生产量的大小建议用户3小时检测一次。
2.溶剂：电泳漆液刚配制时，其溶剂含量稍高。
但随着漆液使用时间的延长和超滤的使用，溶剂不断挥发和滤出，其含量会逐渐下降，影响漆膜质量。
严重时，漆膜会在烘烤前脱落。
因此，应及时添加调整，一般每滤出100L超滤渗透液，应补充1.2L溶剂。
3.电压：极间电压升高，电场作用加强，漆液中带电粒子泳动，沉积速度加快，使用泳透力提高，膜层增厚。
电泳操作时，应根据零件形状与大小，槽液温度高低，所需膜的厚薄，选择最佳电压。
当电泳漆槽刚配制时，其溶剂含量及导电度均高，则电压应适当降低。
4.PH值：由于阳极采用隔膜控制，电泳漆液的PH值较为稳定，当超滤液排出太多或隔膜液漏出进入电泳漆液时，使电泳漆液PH值发生变化，可用有机酸调整。
PH 值过低时，漆膜再溶解增加，膜层变薄，且对设备腐蚀严重。
5.电导率：电导率是控制电泳漆膜层质量的关键指针之一。
新配溶液时电导率可能较高，因此需要通过超滤排出渗液以降低电导率。
电导率过高，则膜厚易产生桔皮和表面粗糙等现象。
电导率过低，则容易产生针孔和麻点。
因此当电导率的高低不同时需要采用不同的电压和槽液温度，以便获得良好的膜层。
电导率较高时，可采用较低的电压和温度；反之则要相应提高电压和温度。
6.温度：电泳漆液的温度一般控制在26度左右。
温度过低，必需使用较高的电压以达到电泳的目的；温度过高，则加剧溶剂的挥发，不利于电导率的稳定和控制。
7.电泳时间：电泳时间的长短会影响漆膜外观及膜层的厚薄。
当电泳时间过长时，膜厚色深，透明性变差。
电泳时间过短，则膜层不完整。
因此需要根据漆液的电导率。
固体分含量等因素的变化，在确定溶液温度和电压的前提下，选择最佳的电泳时间以确保膜层的质量。
在电泳过程中，主要以电压的大小来控制膜层厚度。
时间如超过一定数值，厚度不会显著增加，这是因为电泳漆是不导电的，当零件给膜层完全覆盖后，成为绝缘体，时间再长也不会增加漆膜的厚度。
阴极电泳工艺与检验标准
阴极电泳工艺与检验通用规范文件编号: HBWP—YJDY—2015编制：张龙审批: 胡方灿批准：蒋祖君年月日发布年月日执行1 范围本标准规定了阴极电泳的工艺过程控制、质量控制及质量要求。
本标准适用于工程机械产品钢板厚度在4mm一下的薄板件（驾驶室、覆盖件、电控柜）以及无机加工面、加工孔的结构件的防护底涂层。
2 规范性引用文件下列文件中的条款通过本标准的引用而构成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准,然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 1720 漆膜附着力测定法GB/T 1730 漆膜硬度检测法摆杆阻尼试验GB/T 1731 漆膜柔韧性测定法GB/T 1732 漆膜耐冲击测定法GB/T 1771 色漆和清漆耐中性盐雾性能的测定GB/T 6739 漆膜铅笔硬度测定法GB/T 9286 色漆和清漆漆膜的划格试验GB/T 9753 色漆和清漆杯突试验GB/T 13312 钢铁件涂装前除油程度检验方法（验油试纸法）HG/T 3334 电泳漆漆膜制备法HG/T 3335 电泳漆电导率测定法HG/T 3336 电泳漆泳透力测定法HG/T 3337 电泳漆库仑效率测定法HG/T 3338 电泳漆沉淀积量测定法HG/T 3339 电泳漆泳透力测定法（钢管法）3 术语3.1 电泳电泳涂装是带电荷的水溶性涂料粒子，在电场作用下，在相反电荷电极上沉积形成涂层的工艺.有阴极电泳与阳极电泳之分。
3.2 泳透力泳透力是指电泳液在规定的电泳条件下（电压、时间、固体分和PH值）,深入被屏电极点沉积的能力。
3。
3 槽液固体分系指电泳槽液中成膜物质（树脂与颜料）的含量，一般以质量百分数表示.4 工艺4。
1 工艺流程图4。
1.1 电泳工艺流程图4.1.2 前处理工艺流程图4。
2 工艺过程4。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验条件 目视 BYK 60° 划格法，间距1mm 铅笔硬度 粗糙度仪
GB/T1732-93 40℃×500H ASTM单侧扩蚀 1N H2SO4 20℃×H 1N NAOH 21℃×H 93#汽油 4H
耐温变
合格
按Y60-050通过温变实验
杂志离子许可浓度（%）
项目 外观 膜厚 光泽 附着力 硬度 表面粗糙度(Ra)μm 杯突（mm) 冲击性（kg.cm) 耐水性 耐盐雾性（≥1008hr) 耐酸性 耐碱性 耐汽油性 抗石击 柔韧性（mm）
电泳漆膜性能 平整光滑 22±2 60-90 ≤1 ≥H 0.12-0.20 ≥6 ≥50 100/100（1mm） ≤1mm 漆膜无变化 漆膜无变化 漆膜热减量（%） 再溶性
水平面与垂直面无明显差别 ≥20 ≤5% 160℃×20分钟（min） ≤6 外观良好，漆膜残存率≥90% Na离子＜30ppm Fe离子＜60ppm 漆膜性能 Ford法 100毫升量筒中的槽液静置 4小时，取上部清液测定的 固体份减少率 工作表面的持续时间 160℃×20分钟烘烤 湿膜在槽液中浸10分钟， 非侵入部分与侵入部分膜 厚差，外观评价 对涂膜外观，性能无影响 的范围。
技术参数（验收标准） 原漆指标 项目 成分 色相 固体份（%） PH值 粘度 细度（μm） 密度（g/cm³） 混合比 存储期 槽液性能 项目 固体份 PH值 电导率（μS/cm） MEQ 灰份（%） 溶剂含量（%） 槽液温度（℃） 施工电压（V） 破坏电压（V） 电泳时间（min) 库伦效率（mg/c） 分级电阻（KΩcm²） 指标 19±1 6.1±0.3 1400±400 28.0±4.0 23.0±2.0 0.8±0.3 30±2 160-260 ≥350 3 ≥30 800±300 含30秒软启动 实验室制板电压，生产线 200-300 条件 105±2℃ 25℃ 25℃ F-1 颜料浆 灰色（储存期内无分层） 56±2 --65±10KU ≤15 1.12±0.05 1 6个月 F-2 乳液 乳白液 36±2 6.5±0.5 10±5CPS ---1.05±0.05 3.3 6个月 5-35℃ 25℃ 105±2℃ 25℃ 25℃ 条件
