【CN209560209U】一种医学影像教学装置【专利】

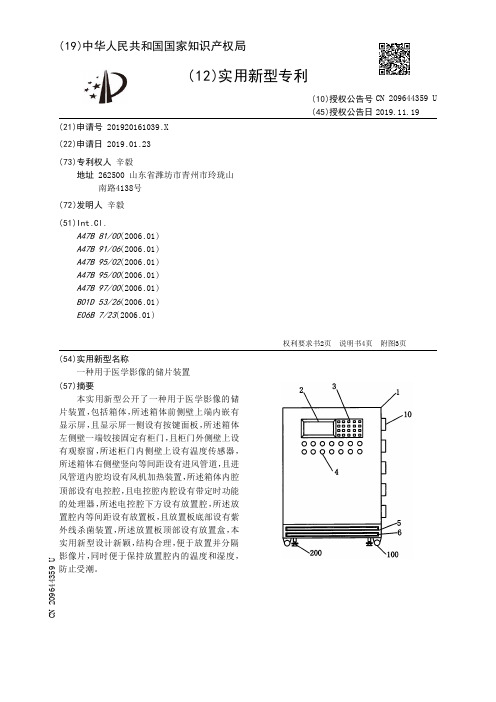

【CN209644359U】一种用于医学影像的储片装置【专利】
权利要求书2页 说明书4页 附图3页
CN 209644359 U
CN 209644359 U
权 利 要 求 书
1/2 页
1 .一种用于医学影像的储片装置，其特征在于，包括箱体(1) ，所述箱体(1)前侧壁上端 内嵌有显示屏(2) ，且显示屏(2)一侧设有按键面板(3) ，所述显示屏(2)下方横向等间距设 有状态显示灯(4) ，所述箱体(1)前侧壁下端横向设置有空槽(5) ，且空槽(5)内置有防潮板 (6) ，所述箱体(1)左侧壁一端铰接固定有柜门(7) ，且柜门(7)外侧壁上等间距设有观察窗 (8) ，所述柜门(7)内侧壁上设有温度传感器(9) ，且温度传感器(9)外侧等间距环绕设有方 孔(10) ，所述方孔(10)内均设有干燥剂(11) ，所述柜门(7)内侧壁四周环绕设有密封胶条 (12) ，所述箱体(1)右侧壁竖向等间距设有进风管道(13)，且进风管道(13)内腔均设有风机 加热装置(14) ，所述风机加热装置(14)主要由固定组件、防尘网(141)、风机(142)、电热棒 (143)和排风管(144)组成，所述箱体(1)右侧壁顶部设有电源接口(15) ，所述箱体(1)后侧 壁中端设有折叠扶手(16) ，所述箱体(1)内腔顶部设有电控腔(17)，且电控腔(17)内腔底部 设有蓄电池(18) ，所述蓄电池(18)上方设有带定时功能的处理器(19) ，所述电控腔(17)下 方设有放置腔(20) ，所述放置腔(20)内等间距设有放置板(21) ，且放置板(21)底部设有紫 外线杀菌装置(22) ，所述放置板(21) 顶部设有滑槽(23) ，且滑槽(23)内置有放置盒 (24) ，所 述放置盒(24)主要由滑块(241)、固定底板(242)、大型腔(243)、中型腔(244)、小型腔(245) 和分隔板(246)组成 ，所述放置腔(20) 后侧壁上设有湿度传感器 (25) ，所述蓄电 池(18) 与处 理器 (19)电 连接 ，所述按键面板 (3) 、温度传感器 (9) 和湿度传感器 (25)的 输出端均与处理 器(19)的输入端电性连接，所述处理器(19)的输出端分别与显示屏(2)、状态显示灯(4)、风 机加热装置(14)和紫外线杀菌装置(22)的输入端电性连接。

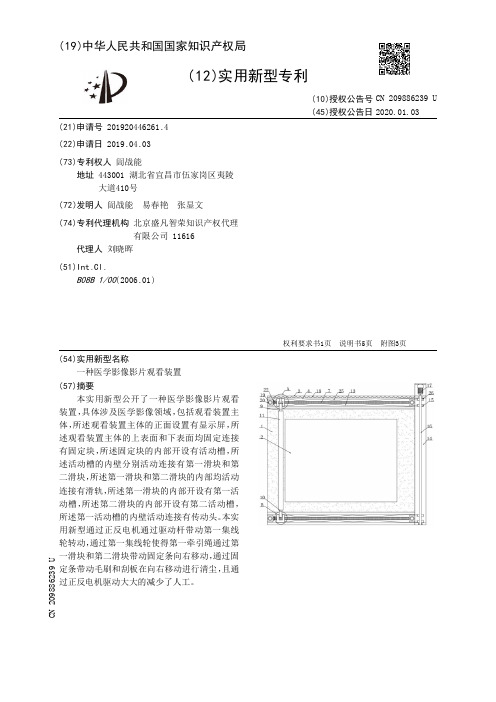

【CN209886239U】一种医学影像影片观看装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920446261.4(22)申请日 2019.04.03(73)专利权人 訚战能地址 443001 湖北省宜昌市伍家岗区夷陵大道410号(72)发明人 訚战能 易春艳 张显文 (74)专利代理机构 北京盛凡智荣知识产权代理有限公司 11616代理人 刘晓晖(51)Int.Cl.B08B 1/00(2006.01)(54)实用新型名称一种医学影像影片观看装置(57)摘要本实用新型公开了一种医学影像影片观看装置，具体涉及医学影像领域，包括观看装置主体，所述观看装置主体的正面设置有显示屏，所述观看装置主体的上表面和下表面均固定连接有固定块，所述固定块的内部开设有活动槽，所述活动槽的内壁分别活动连接有第一滑块和第二滑块，所述第一滑块和第二滑块的内部均活动连接有滑轨，所述第一滑块的内部开设有第一活动槽，所述第二滑块的内部开设有第二活动槽，所述第一活动槽的内壁活动连接有传动头。
本实用新型通过正反电机通过驱动杆带动第一集线轮转动，通过第一集线轮使得第一牵引绳通过第一滑块和第二滑块带动固定条向右移动，通过固定条带动毛刷和刮板在向右移动进行清尘，且通过正反电机驱动大大的减少了人工。
权利要求书1页 说明书5页 附图3页CN 209886239 U 2020.01.03C N 209886239U权 利 要 求 书1/1页CN 209886239 U1.一种医学影像影片观看装置，包括观看装置主体(1)，其特征在于：所述观看装置主体(1)的正面设置有显示屏(2)，所述观看装置主体(1)的上表面和下表面均固定连接有固定块(3)，所述固定块(3)的内部开设有滑槽(4)，所述滑槽(4)的内壁分别活动连接有第一滑块(5)和第二滑块(6)，所述第一滑块(5)和第二滑块(6)的内部均活动连接有滑轨(7)，所述第一滑块(5)的内部开设有第一活动槽(23)，所述第二滑块(6)的内部开设有第二活动槽(24)，所述第一活动槽(23)的内壁活动连接有传动头(8)，且传动头(8)贯穿并延伸至第一滑块(5)的上端，所述观看装置主体(1)上表面固定的固定块(3)内壁开设有波浪槽(18)，且波浪槽(18)的内壁与传动头(8)的表面活动连接，所述传动头(8)的表面与第一滑块(5)的内部活动连接，所述第一活动槽(23)的内壁活动连接有第一连接块(9)，所述第一连接块(9)的另一端固定连接有清尘组件(11)，所述清尘组件(11)的另一端固定连接有第二连接块(10)，且第二连接块(10)活动连接在第二活动槽(24)内部，所述第二活动槽(24)内壁的上表面固定连接有复位弹簧(12)，且复位弹簧(12)的另一端与第二连接块(10)的下表面活动连接，所述第一滑块(5)和第二滑块(6)的右侧面均固定连接有第一牵引绳(13)，且第一滑块(5)和第二滑块(6)的左侧面均固定连接有第二牵引绳(25)，所述观看装置主体(1)的右侧面固定连接有固定架(14)，所述第一牵引绳(13)的右端固定连接有第一集线轮(15)，所述第二牵引绳(25)的右端固定连接有第二集线轮(26)，且第一集线轮(15)和第二集线轮(26)的中部均固定连接有驱动杆(16)，所述驱动杆(16)贯穿固定架(14)上下两端，且驱动杆(16)的表面与固定架(14)的内部活动连接，所述固定架(14)的上表面通过正反电机支架固定连接有正反电机(17)，且正反电机(17)的输出轴的下表面与驱动杆(16)的上表面固定连接。
【CN209879938U】一种医学影像教学观片装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920485581.0(22)申请日 2019.04.11(73)专利权人 肖凯地址 402660 重庆市潼南县古溪镇兴盛街21号(72)发明人 肖凯 (51)Int.Cl.G09B 23/22(2006.01)G02B 27/02(2006.01)(54)实用新型名称一种医学影像教学观片装置(57)摘要本实用新型公开了一种医学影像教学观片装置，包括观片框架，所述观片框架的左右端对称位置分别固定有左轴流风扇和右轴流风扇，且观片框架的前端上下对称位置固定有滑轨，所述滑轨上安装的滑块之间固定有放大镜，所述观片框架的内壁从前到后依次固定有透光屏、LED灯管和导热板，所述透光屏的前端固定有控制器，所述透光屏的前端镶嵌有磁条，所述观片框架的下端安装有金属垫片，且金属垫片上安装有固定螺丝。
本实用新型通过设置左轴流风扇、放大镜、右轴流风扇、控制器、滑轨、滑块、金属垫片和固定螺丝，解决了学员离医学影像片较远无法清楚观看医学影像片和散热效果不佳影响观片装置的使用寿命且底座不可拆卸不易搬运的问题。
权利要求书1页 说明书3页 附图2页CN 209879938 U 2019.12.31C N 209879938U权 利 要 求 书1/1页CN 209879938 U1.一种医学影像教学观片装置，包括观片框架（1），其特征在于：所述观片框架（1）的左右端对称位置分别固定有左轴流风扇（5）和右轴流风扇（8），且观片框架（1）的前端上下对称位置固定有滑轨（12），所述滑轨（12）上安装的滑块（14）之间固定有放大镜（6），所述观片框架（1）的内壁从前到后依次固定有透光屏（15）、LED灯管（4）和导热板（16），所述观片框架（1）的下端安装有金属垫片（19），且金属垫片（19）上安装有固定螺丝（20）。
2.根据权利要求1所述的一种医学影像教学观片装置，其特征在于：所述滑轨（12）上开设有滑槽（13），且滑轨（12）通过滑槽（13）与滑块（14）滑动连接。

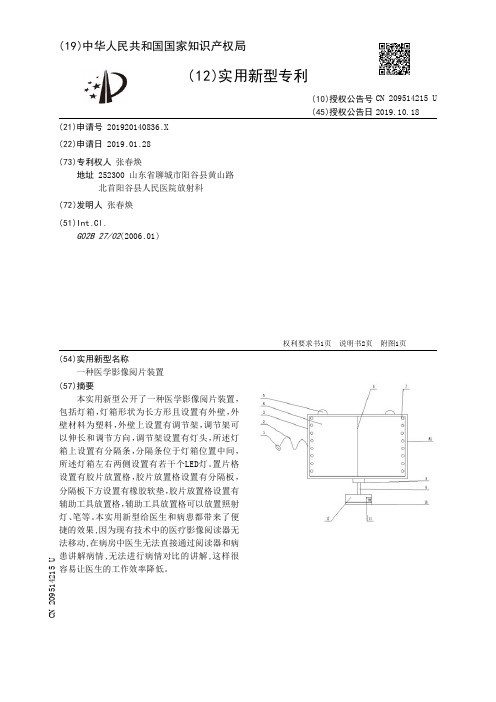

【CN209514215U】一种医学影像阅片装置【专利】
权利要求书1页 说明书2页 附图1页
CN 209514215 U
CN 209514215 U
权 利 要 求 书
1/1 页
1 .一种医学影像阅片装置，包括灯箱（4），其特征在于，所述灯箱（4）形状为长方形且设 置有外壁（3），外壁（3）材料为塑料 ，所述外壁（3）上设置有调节架（2），调节架（2）可以 伸长 和调节方向，所述调节架（2）设置有灯头（1）, 所述外壁（3）上设置有挂钩（5），挂钩（5）为半 圆形。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920140836 .X (22)申请日 2019 .01 .28 (73)专利权人 张春焕
地址 252300 山东省聊城市阳谷县黄山路 北首阳谷县人民医院放射科
(72)发明人 张春焕 (51)Int .Cl .
4 .根据权利要求3所述的一种医学影像阅片装置，其特征在于，所述支撑杆（9）下方设 置有底座（12），所述底座（12）下方设计防滑垫（10），所述防滑垫（10）为橡胶材质，下方有若 干个凸起，所述底座（12）设置有USB充电口和电源（11）。
5 .根据权利要求4所述的一种医学影像阅片装置，其特征在于，所述灯箱（4）外部可以 固定透光纸（13），所述灯箱（4）设置有置片格（14），所述置片格（14）里面设置固定夹（15）。
说 明 书
1/2 页
一种医学影像阅片装置
技术领域 [0001] 本实用新型涉及医学影像阅片技术领域，尤其涉及一种医学影像阅片装置。
背景技术 [0002] 目前 ,在医学影像检查领域里 ,X线、CT、磁共振均是被普遍应用的 ,这些影像检查 手段获得的图像都是以胶片的形式呈现的 ,医生一般都是需要阅片的灯箱来辅助诊断 ,该 灯箱一般为矩形立体结构 ,体积较大 ,并且需要通电进行工作 ,由于该间片装置不便于携 带 ,当医生外出诊疗 ,甚至在巡房过程中 ,都会造成不方便 ,且现有的阅片装置也存在阅片 效率不好的问题。现有的医疗影像观察辅助设备结构简单 ,仅仅由一个灯组成 ,使得医生分 析影像片子不够清晰 ,使用起来非常不便 ,并且多采用光线较强烈的白光做观察光源 ,导致 医生长时间观看片子眼睛会产生眩晕 ,影响医疗诊断。

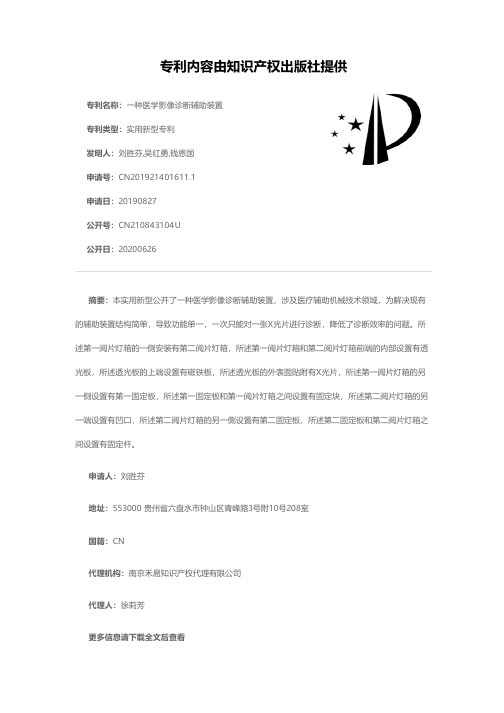

一种医学影像诊断辅助装置[实用新型专利]
![一种医学影像诊断辅助装置[实用新型专利]](https://img.taocdn.com/s3/m/117a613ec1c708a1294a4400.png)
专利名称：一种医学影像诊断辅助装置专利类型：实用新型专利
发明人：刘胜芬,吴红勇,钱恩国
申请号：CN201921401611.1
申请日：20190827
公开号：CN210843104U
公开日：
20200626
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种医学影像诊断辅助装置，涉及医疗辅助机械技术领域，为解决现有的辅助装置结构简单，导致功能单一，一次只能对一张X光片进行诊断，降低了诊断效率的问题。
所述第一阅片灯箱的一侧安装有第二阅片灯箱，所述第一阅片灯箱和第二阅片灯箱前端的内部设置有透光板，所述透光板的上端设置有磁铁板，所述透光板的外表面贴附有X光片，所述第一阅片灯箱的另一侧设置有第一固定板，所述第一固定板和第一阅片灯箱之间设置有固定块，所述第二阅片灯箱的另一端设置有凹口，所述第二阅片灯箱的另一侧设置有第二固定板，所述第二固定板和第二阅片灯箱之间设置有固定杆。
申请人：刘胜芬
地址：553000 贵州省六盘水市钟山区青峰路3号附10号208室
国籍：CN
代理机构：南京禾易知识产权代理有限公司
代理人：徐莉芳
更多信息请下载全文后查看。

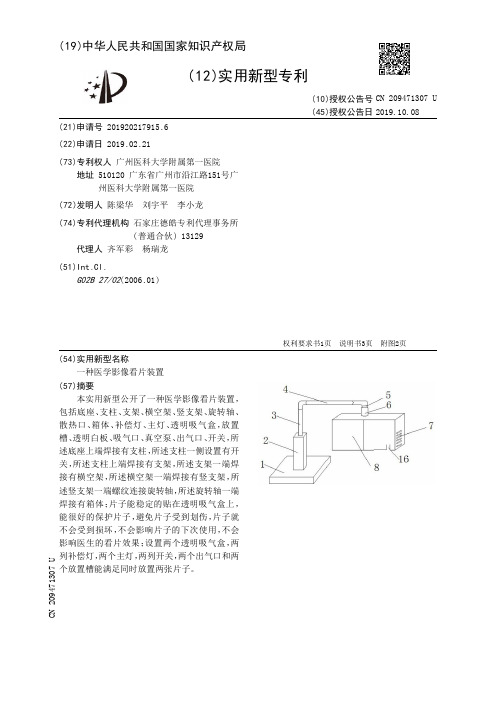

【CN209471307U】一种医学影像看片装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920217915.6(22)申请日 2019.02.21(73)专利权人 广州医科大学附属第一医院地址 510120 广东省广州市沿江路151号广州医科大学附属第一医院(72)发明人 陈梁华 刘宇平 李小龙 (74)专利代理机构 石家庄德皓专利代理事务所(普通合伙) 13129代理人 齐军彩 杨瑞龙(51)Int.Cl.G02B 27/02(2006.01)(54)实用新型名称一种医学影像看片装置(57)摘要本实用新型公开了一种医学影像看片装置，包括底座、支柱、支架、横空架、竖支架、旋转轴、散热口、箱体、补偿灯、主灯、透明吸气盒，放置槽、透明白板、吸气口、真空泵、出气口、开关，所述底座上端焊接有支柱，所述支柱一侧设置有开关，所述支柱上端焊接有支架，所述支架一端焊接有横空架，所述横空架一端焊接有竖支架，所述竖支架一端螺纹连接旋转轴，所述旋转轴一端焊接有箱体；片子能稳定的贴在透明吸气盒上，能很好的保护片子，避免片子受到划伤，片子就不会受到损坏，不会影响片子的下次使用，不会影响医生的看片效果；设置两个透明吸气盒，两列补偿灯，两个主灯，两列开关，两个出气口和两个放置槽能满足同时放置两张片子。
权利要求书1页 说明书3页 附图2页CN 209471307 U 2019.10.08C N 209471307U权 利 要 求 书1/1页CN 209471307 U1.一种医学影像看片装置，包括底座（1）、支柱（2）、支架（3）、横空架（4）、竖支架（5）、旋转轴（6）、散热口（7）、箱体（8）、补偿灯（9）、主灯（10）、透明吸气盒（11）、放置槽（12）、透明白板（13）、吸气口（14）、真空泵（15）、出气口（16）、开关（17），其特征在于：所述底座（1）上端焊接有支柱（2），所述支柱（2）一侧设置有开关（17），所述支柱（2）上端焊接有支架（3），所述支架（3）一端焊接有横空架（4），所述横空架（4）一端焊接有竖支架（5），所述竖支架（5）一端螺纹连接旋转轴（6），所述旋转轴（6）一端焊接有箱体（8），所述箱体（8）后侧两端对称设置有两组灯光组，所述灯光组包括四个补偿灯（9）和一个主灯（10），所述补偿灯（9）关于所述主灯（10）对称分布，所述箱体（8）前侧设置有透明吸气盒（11），所述透明吸气盒（11）一侧的表面设置有吸气孔，所述透明吸气盒（11）一侧设置有放置槽（12），所述放置槽（12）一侧设置有透明白板（13），所述透明吸气盒（11）底部固定安装有吸气口（14），所述吸气口（14）一端固定安装在真空泵（15）上，所述箱体（8）的底部设置有出气口（16）。
【CN209561016U】一种影像科用防护装置【专利】
3 .根据权利要求1所述的一种影像科用防护装置，其特征在于，所述驱动装置包括驱动 电机(14) ，所述防护罩(1)中设有置物槽，所述驱动电机(14)位于置物槽中设置，所述螺纹 杆(10)的上端与驱动电机(14)的输出端连接。
4 .根据权利要求1所述的一种影像科用防护装置，其特征在于，所述螺纹杆(10)的侧壁 固定连接有环形转块，且转槽(9)的内壁设有与环形转块匹配的环形转槽。
5 .根据权利要求1所述的一种影像科用防护装置，其特征在于，所述把手上包裹有橡胶 防滑垫。
6 .根据权利要求1所述的一种影像科用防护装置，其特征在于，所述坐凳(8)的一侧侧 壁还固定连接有滑块(15) ，所述空腔(2)的内壁设有与滑块(15)匹配的滑槽(16)。
所述防护罩(1)的一侧侧壁还设有安装槽(5) ，所述安装槽(5)中固定连接有匹配设置 的防护观察镜(6) ；
所述空腔(2)中滑动连接有坐凳(8) ，所述防护罩(1)中设有竖直设置的转槽(9) ，且转 槽(9)中转动连接有螺纹杆 (10) ，所述螺纹杆 (10)上套设有匹配的螺母(11) ，所述螺母(11) 的侧壁固定连接有连接杆(12) ，所述空腔(2)的一侧内壁设有与转槽(9)连通的条形开口 (13) ，所述连接杆(12)贯穿条形开口(13)设置，所述连接杆(12)远离螺母(11)的一端与坐 凳(8)固定连接，且所述防护罩(1)中还设有与螺纹杆(10)配合设置的驱动装置。
实用新型内容 [0005] 本实用新型的目的是为了解决现有技术中存在的防护装置防护不够全面，具有一 定的安全隐患等问题，而提出的一种影像科用防护装置。 [0006] 为了实现上述目的，本实用新型采用了如下技术方案： [0007] 一种影像科用防护装置，包括防护罩，所述防护罩设有开口向下的空腔，所述防护 罩的一侧侧壁设有与空腔连通的进入口 ，且进入口的开口处转动连接有盖板 ，所述盖板的 侧壁固定连接有把手； [0008] 所述防护罩的一侧侧壁还设有安装槽，且安装槽中固定连接有与其匹配的防护观 察镜； [0009] 所述防护罩的下端固定连接有行走机构； [0010] 所述空腔中滑动连接有坐凳，所述防护罩中设有竖直设置的转槽，且转槽中转动 连接有螺纹杆； [0011] 所述螺纹杆上套设有与其匹配的螺母，所述螺母的侧壁固定连接有连接杆； [0012] 所述空腔的一侧内壁设有与转槽连通的条形开口，且连接杆贯穿条形开口设置， 所述连接杆远离螺母的一端与坐凳固定连接； [0013] 所述防护罩中还设有与螺纹杆配合设置的驱动装置。 [0014] 优选的，所述行走机构包括锁止万向轮，且锁止万向轮与防护罩的下端固定连接。 [0015] 优选的，所述驱动装置包括驱动电机，所述防护罩中设有置物槽，且驱动电机位于 置物槽中设置，所述螺纹杆的上端与驱动电机的输出端连接。 [0016] 优选的，所述螺纹杆的侧壁固定连接有环形转块，且转槽的内壁设有与环形转块 匹配的环形转槽。 [0017] 优选的，所述把手上包裹有橡胶防滑垫。
【CN209720330U】一种医学影像胶片存放装置【专利】
代理人 杜丽丽
(51)Int .Cl . B65D 25/52(2006 .01) B65D 85/00(2006 .01) B65D 25/02(2006 .01)
(10)授权公告号 CN 209720330 U (45)授权公告日 2019.12.03
背景技术 [0002] 现有技术中，住院病人会携带自己的既往影像学资料 ,住院期间会多次进行影像 学检查 ,大量影像胶片须交给医生用于诊疗工作 ,势必造成医生办公室影像学胶片的堆积， 需要的时候会出现短时间查找困难的情况，因此本实用新型提出一种医学影像胶片存放装 置。
实用新型内容 [0003] 本实用新型要解决的技术问题是克服现有技术中，住院病人会携带自己的既往影 像学资料 ,住院期间会多次进行影像学检查 ,大量影像胶片须交给医生用于诊疗工作 ,势必 造成医生办公室影像学胶片的 堆积 ，需要的时候会出现短时间查找困难的 情况 ，提供一种 医学影像胶片存放装置，本装置通过设置有防滑底座，能够使得装置更加具有稳定性，通过 设置有存放板，能够通过存取槽在存放板内部放入医学影像胶片，需要找寻是，只需转动存 放辊 ，即可根据需要找寻所需的 影像胶片的 存放板 ，进行胶片的 存取 ，此 种设计 ，相比 较传 统的影像胶片存放装置使用起来更加方便，也更加方便进行胶片的存取。 [0004] 为了解决上述技术问题，本实用新型提供了如下的技术方案： [0005] 本实用新型一种医学影像胶片存放装置，包括防滑底座，所述防滑底座上方均固 定连接有支撑杆 ，所述支撑杆的内 侧上均固定连接有若干轴承 ，所述 轴承上均转动连接有 转 轴 ，每个所述 轴承之间的 距离均相等 ，所述转 轴上 相对于轴承的 另一端固定连接有连接 轴，所述连接轴之间固定连接有存放辊，所述存放辊通过连接轴和转轴与轴承转动连接，所 述存放辊与连接轴之间通过连接槽固定连接，所述连接槽固定安装在存放辊的两侧。 [0006] 作为本实用新型的一种优选技术方案，所述支撑杆上相对于防滑底座的另一端之 间固定连接有横梁。 [0007] 作为本实用新型的一种优选技术方案，所述存放辊为正五边体，所述存放辊上相 对于连接槽的另五个面上均固定安装有若干存放板。 [0008] 作为本实用新型的一种优选技术方案，所述存放板上相互远离的一面上均开凿有 与存放板内部连通的存取槽。 [0009] 本实用新型所达到的有益效果是：本装置通过设置有防滑底座，能够使得装置更 加具有稳定性，通过设置有存放板，能够通过存取槽在存放板内部放入医学影像胶片，需要 找寻是 ，只需转动存放辊 ，即可根据需要找寻所需的 影像胶片的 存放板 ，进行胶片的 存取 ， 此 种设计 ，相比 较传统的 影像胶片存放装置使 用起来更 加方便 ，也更 加方便进行胶片的 存 取。
一种医学影像投影装置[实用新型专利]
专利名称：一种医学影像投影装置专利类型：实用新型专利
发明人：郝金香
申请号：CN202022420288.1
申请日：20201027
公开号：CN212846336U
公开日：
20210330
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种医学影像投影装置，属于医疗器械领域。
一种医学影像投影装置，包括箱体，箱体内底部设有超声诊断仪，超声诊断仪设有胶片板，胶片板上方设有摄像仪，摄像仪上方设有呈倒凹型结构的滑轨，滑轨顶面设有两个呈倒J型结构的滑座，滑座内壁上部滑动连接有滑杆，箱体顶面挂设有超声扫描枪，箱体顶面后侧设有调节杆，调节杆上端铰接有投影仪。
本实用新型通过在胶片板上放置胶片，第一电机控制摄像仪前后移动，第二电机控制滑轨左右移动，使摄像仪录取胶片每一处的内容，通过投影仪投射出来，通过超声扫描枪扫描人体部位，通过信号传递给投影仪投射出来，本实用新型功能全面，应用场景多，操作简便。
申请人：郝金香
地址：264001 山东省烟台市芝罘区奇山小区
国籍：CN
更多信息请下载全文后查看。
一种医学影像检查辅助装置[实用新型专利]
专利名称：一种医学影像检查辅助装置专利类型：实用新型专利
发明人：杨贵华
申请号：CN201820919559.8
申请日：20180614
公开号：CN208837986U
公开日：
20190510
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种医学影像检查辅助装置，包括支撑座、支撑架、床板、限位栏和升降电机，所述支撑座顶部安装有支撑架，所述支撑架内顶部开设有滑槽，所述滑槽内置有滑杆且滑杆通过滑槽与支撑架顶部滑动连接，所述滑杆顶部安装有床板，所述床板上表面安装有防滑软垫，所述床板内中部安装有活动板，所述活动板右侧底部安装有活动杆，所述活动杆底部安装有滚轮，所述活动杆右侧底部安装有刹车踏板。
本实用新型通过床板的滑杆与滑槽滑动连接及活动杆底部的滚轮，可将床板向外侧移动，现有的检查装置附带围栏和机器，不方便移动和对患者体位进行调节，避免在患者需要检查和检查结束后，出现患者进行挪动不便，费时费力，适合广泛推广与使用。
申请人：杨贵华
地址：271000 山东省泰安市泰山区财源街道泰山医学院附属医院医学影像科
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920510288.5
(22)申请日 2019.04.15
(73)专利权人 中国医学科学院北京协和医院
地址 100730 北京市东城区王府井帅府园1
号
(72)发明人 孙昊 金征宇 薛华丹 张大明
张古沐阳
(74)专利代理机构 长沙星耀专利事务所(普通
合伙) 43205
代理人 舒欣
(51)Int.Cl.
G02B 27/02(2006.01)
(54)实用新型名称一种医学影像教学装置(57)摘要本实用新型公开了一种医学影像教学装置，包括：支撑杆以及医学影像片展示架；医学影像片展示架可拆卸地安装在支撑杆上；医学影像片展示架包括：置片件、第一活动臂和第二活动臂；第一活动臂的前端通过角度调整件与置片件相接，且第一活动臂的后端与第二活动臂的前端通过连接转轴相接，角度调整件包括安装座和与安装座连接的活动件，安装座与置片件连接，活动件包括第一活动件和第二活动件，第一活动件和第二活动件通过第一转轴相枢接，第二活动件通过第二转轴和第一活动臂的前端枢接；第二活动臂的后端设有连接部用以与支撑杆相连接。
本实用新型一种医学影像教学装置结构简单，学生观看清楚，讲解效果好，
提高了教学质量。
权利要求书1页 说明书3页 附图2页CN 209560209 U 2019.10.29
C N 209560209
U
权 利 要 求 书1/1页CN 209560209 U
1.一种医学影像教学装置，其特征在于，包括：支撑杆以及医学影像片展示架；
所述医学影像片展示架可拆卸地安装在所述支撑杆上；
所述医学影像片展示架包括：置片件、第一活动臂和第二活动臂；所述第一活动臂的前端通过角度调整件与置片件相接，且第一活动臂的后端与第二活动臂的前端通过连接转轴相接，所述角度调整件包括安装座和与所述安装座连接的活动件，所述安装座与置片件连接，所述活动件包括第一活动件和第二活动件，所述第一活动件和第二活动件通过第一转轴相枢接，所述第二活动件通过第二转轴和所述第一活动臂的前端枢接；所述第二活动臂的后端设有连接部用以与所述支撑杆相连接。
2.根据权利要求1所述的一种医学影像教学装置，其特征在于，所述第一活动件设有凹槽，所述第二活动件上设有凸块，所述凸块通过所述第一转轴相接于所述第一活动件的凹槽上。
3.根据权利要求2所述的一种医学影像教学装置，其特征在于，所述置片件包括矩形框架，以及沿所述矩形框架的边设置的置片槽。
4.根据权利要求3所述的一种医学影像教学装置，其特征在于，所述连接部设置为凹槽状。
5.根据权利要求4所述的一种医学影像教学装置，其特征在于，所述置片件和安装座设置为一体成型。
6.根据权利要求1-5任一所述的一种医学影像教学装置，其特征在于，所述支撑杆底部设置有滑轮。
2。
