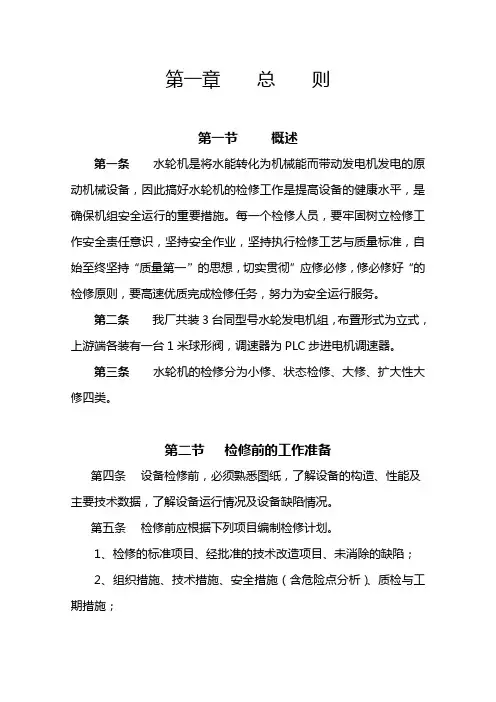

水轮机检修规程
第一章总则第一节概述第一条水轮机是将水能转化为机械能而带动发电机发电的原动机械设备，因此搞好水轮机的检修工作是提高设备的健康水平，是确保机组安全运行的重要措施。
每一个检修人员，要牢固树立检修工作安全责任意识，坚持安全作业，坚持执行检修工艺与质量标准，自始至终坚持“质量第一”的思想，切实贯彻”应修必修，修必修好“的检修原则，要高速优质完成检修任务，努力为安全运行服务。
第二条我厂共装3台同型号水轮发电机组，布置形式为立式，上游端各装有一台1米球形阀，调速器为PLC步进电机调速器。
第三条水轮机的检修分为小修、状态检修、大修、扩大性大修四类。
第二节检修前的工作准备第四条设备检修前，必须熟悉图纸，了解设备的构造、性能及主要技术数据，了解设备运行情况及设备缺陷情况。
第五条检修前应根据下列项目编制检修计划。
1、检修的标准项目、经批准的技术改造项目、未消除的缺陷；2、组织措施、技术措施、安全措施（含危险点分析）、质检与工期措施；3、检修技术资料整理，总结，技术资料存档。
第六条设备检修前应根据下列项目编制设备检修的工器具及材料计划：1、检修中所需的工具、量具、刃具；2、检修中所需的常用材料和特殊材料；3、两措、技改所需的材料；4、设备铺垫的材料。
第七条设备大修前必须对行车和其它起重器具进行一次全面检查，并进行拉力试验，发现问题必须即时处理。
第八条检修场地应根据情况作出统一布置，检修现场应注意下列事项：1、设备分解后按定置摆放示意图进行摆放；2、设备摆放点应放置塑料或其它铺垫材料；3、保证留有足够的通道；4、现场清洁整齐、光照充足；5、不乱拆、乱卸、乱吊；6、工器具、量具不乱丢；7、拆除的零件要妥善保管；8、棉纱、破布不乱丢；9、汽油、机油要妥善保管，严禁在生产现场储存大量汽油，同时应作好防火措施；10、使用电焊、氧焊时，一定要做好防火措施。
第九条大修、小修工作票必须提前一天交运行办理。
第三节检修前的技术测定第十条检修前应对机组摆度、振动、温度、水压等进行测定，并做好记录。
水轮发电机组检修规程完整
目录第一篇水轮发电机组检修规程一、水轮机的检修第一章：设备技术参数、检修周期与项目---------------------------------------------4第一节：设备技术参数--------------------------------------------------------------4 第二节：检修周期与工期------------------------------------------------------------4第三节：检修项目及验收------------------------------------------------------------4第二章：检修前后的管理工作--------------------------------------------------------5第一节：一般注意事项--------------------------------------------------------------5 第二节：检修的准备工作和开工条件--------------------------------------------------6第三节：大修后的总结--------------------------------------------------------------6 第三章：转轮检修------------------------------------------------------------------7 第一节：转轮拆吊------------------------------------------------------------------7 第二节：转轮吊装、主轴连结及总盘车------------------------------------------------7第四章：导轴承检修----------------------------------------------------------------9 第一节：密封装臵检修--------------------------------------------------------------9 第二节：导轴承检修----------------------------------------------------------------9 第五章：导水机构检修--------------------------------------------------------------10 第一节：拆卸----------------------------------------------------------------------10 第二节：检修----------------------------------------------------------------------10 第三节：装复----------------------------------------------------------------------10 第四节：真空破坏阀检修------------------------------------------------------------11第六章：进水闸门启闭机检修--------------------------------------------------------11第七章：开机及开机后的测试、竣工--------------------------------------------------11二、发电机的检修第一章标准检修项目----------------------------------------------------------------13 第二章发电机的技术规范及运行参数--------------------------------------------------13第三章：检修前的技术测量----------------------------------------------------------14第四章：集电环--------------------------------------------------------------------14 第一节：集电环的拆卸、检查--------------------------------------------------------14第二节：集电环的装复--------------------------------------------------------------14 第五章：上导轴承------------------------------------------------------------------14 第一节：发电机空气间隙测量--------------------------------------------------------14第二节：上导轴承的拆卸------------------------------------------------------------15第三节：上导轴承的检修------------------------------------------------------------15第四节：上导轴承装复--------------------------------------------------------------15 第六章：推力轴承------------------------------------------------------------------16 第一节：推力轴承拆卸--------------------------------------------------------------16 第二节：油冷却器检修--------------------------------------------------------------17 第三节：推力头检修----------------------------------------------------------------17 第四节：镜板的研磨----------------------------------------------------------------17 第五节：推力瓦的检修--------------------------------------------------------------17 第六节：瓦架检修------------------------------------------------------------------17 第七节：推力轴承装复调整----------------------------------------------------------18第八节：推力瓦的受力调整----------------------------------------------------------19第九节：发电机中心固定------------------------------------------------------------20第七章：上机架检修----------------------------------------------------------------20 第一节：拆卸与检修----------------------------------------------------------------20 第二节：装复调整------------------------------------------------------------------20 第八章：下导轴承检修--------------------------------------------------------------20 第一节：拆卸检修------------------------------------------------------------------20 第二节：装复调整------------------------------------------------------------------21 第九章：发电机转子----------------------------------------------------------------21 第一节：转子拆吊------------------------------------------------------------------21 第二节：转子检修------------------------------------------------------------------22 第三节：装复调整------------------------------------------------------------------22 第十章：下机架检修----------------------------------------------------------------22 第一节：拆卸检修------------------------------------------------------------------22 第二节：装复调整------------------------------------------------------------------22 第十一章：定子检修----------------------------------------------------------------23 第十二章：制动闸及其管路检修------------------------------------------------------23第十三章：其他--------------------------------------------------------------------23 第十四章：机组轴线处理------------------------------------------------------------23第一节：发电机轴线测量-------------------------------------------------------------23 第二节：机组总盘车-----------------------------------------------------------------23三、水轮发电机组整体调试及大修总结第一章：机组各轴承加油及试车前的检查----------------------------------------------26第二章：机组整体调试及大修总结----------------------------------------------------26第三章：调试-----------------------------------------------------------------------27第四章：水轮发电机组大修总结-------------------------------------------------------24第二篇变压器检修工艺---------------------------------------------------------------29 第三篇互感器检修工艺---------------------------------------------------------------35第一篇水轮发电机组检修规程一、水轮机的检修第一章水轮机设备技术参数检修周期和项目第一节设备技术参数一、水轮机技术参数1.水轮机设备型号：ZDJP502—LH—200 制造厂家：杭州大路发电设备有限公司2.水轮机最大功率：2100kw 水轮机额定功率: 1707kw3.水轮机最大运行水头：21-24米单机额定流量:17.2立方米/秒4.导水叶最大开度：ａmax=307mm 导水机构高度：BO=800mm5. 导水叶数：16片叶片安放角：ψ=0°6.单机额定水头:11米额定效率：92% 最高效率：92.5%7.飞逸转速：430转/分吸出高度：≤+3.5m8.最小水头:7米转轮直径：2000毫米（Z=5）9.主轴直径：300mm 混凝土蜗壳包角：180° 10.ZDJP502—LH —200为轴流式水轮机，立轴 11.法兰面至水导中心线距离：1530mm12.水头：最高水头：14米设计水头：11米最低水头：7米二、电站有关技术参数1.上游水位：设计洪水位：97.5米正常挡水位：97.52.下游水位：正常水位：85.5米最低水位：85.0米3.电站多年平均流量：11.95立方米／秒设计水头：12.5米4.电站引水总量：34.4立方米／秒5.装机容量：2×1600KW 设计年发电量：951万度三、调速器技术参数型号：YWT—3000A 工作电源：交流220V、直流220V；自动切换。
立式水轮发电机的检修技术规范
立式水轮发电机的检修技术规范1. 引言立式水轮发电机作为一种重要的水力发电设备，其性能的稳定和高效运行对发电厂的正常运营至关重要。
为了确保立式水轮发电机的安全可靠运行，检修技术规范扮演着至关重要的角色。
本文将深入探讨立式水轮发电机的检修技术规范，包括检查项目、检查步骤和一些常见的故障处理方法，以帮助保持立式水轮发电机的高效运行。
2. 检查项目在进行立式水轮发电机的检修时，以下是一些关键的检查项目：2.1 装配检查：对立式水轮发电机的各个组件进行检查，包括转子、定子、轴承、密封装置等，确保装配质量达到要求。
2.2 润滑检查：检查润滑系统，确保润滑油质量和油位正常，润滑系统无泄漏和堵塞。
2.3 冷却系统检查：检查冷却系统，包括冷却水质量、冷却水流量和冷却塔等，确保冷却系统正常工作。
2.4 电气系统检查：检查发电机的电气系统，包括绝缘检查、接线端子检查和接地系统检查，确保电气系统安全可靠。
2.5 调速系统检查：检查发电机的调速系统，包括调速器、阀门和液压系统，确保发电机的调速性能符合要求。
3. 检查步骤在进行立式水轮发电机的检修时，按照以下步骤进行：3.1 准备工作：组织所需人员、准备必要的工具和设备，确保检修工作的顺利进行。
3.2 停机和放空：将立式水轮发电机停机，并放空其中的水和蒸汽，确保安全检修。
3.3 拆卸检查：逐步拆卸立式水轮发电机的各个组件，进行仔细检查，发现问题时及时记录和处理。
3.4 清洁和检修：对拆卸下来的组件进行清洁和检修，包括除锈、修复和更换损坏的部件。
3.5 装配和调试：将清洁和检修完成的组件装配回立式水轮发电机，进行相应的调试工作，确保各个系统正常工作。
3.6 试运行和检验：对经过检修的立式水轮发电机进行试运行和检验，确保其性能恢复正常，并符合运行要求。
4. 常见故障处理方法在检修立式水轮发电机时，可能会遇到一些常见的故障，以下是一些常见故障的处理方法：4.1 轴承故障：如果轴承存在异常声音或温度过高等问题，需要进行轴承的更换或维修。
水轮发电机组检修工艺规程
水轮发电机组检修工艺规程概述水轮发电机组作为水电站的核心设备之一，其正常运转对于保证水电站的效益具有重要的意义。
为了保证水轮发电机组的正常运转，应制定具体的检修工艺规程，以确保检修过程中的安全性、可靠性和经济效益，同时提高工作效率。
检修前的准备工作1.撤除有关固定件，使班组人员能够进入并畅通地操作。
2.调查现场事故员或下一批次作业人员在地面上工作位置及其所在的设备位置、紧急漏电保护装置、隔离能力、工作方式等情况。
3.确认地面上工作位置是否已做好安全标志。
4.将现场区域隔离，并设置维护警示标志。
检修要点1.进行水轮发电机组的外观检查，确保机组表面清洁，主轴磨损和轴承状况正常，并根据实际情况进行涂漆和补漆等操作。
2.检查水轮发电机组的定子绕组和转子绕组，查看有无损坏或老化的情况，并对损坏部分进行修补或更换。
3.进行水轮发电机组的光学目视检查，查看有无腐蚀、燃烧、损坏等情况，并进行相应的维修或更换。
4.对水轮发电机组的导叶进行检查，查看有无损坏或老化的情况，并根据实际情况进行修补或更换。
5.对水轮发电机组的水轮进行检查，查看有无损坏或老化的情况，并进行相应的维修或更换。
6.对水轮发电机组的发电机部件进行检查，查看有无损坏或老化的情况，并根据实际情况进行修补或更换。
7.进行水轮发电机组的润滑、加油、冷却、温度和振动等检查，确保机组正常工作。
检修后的验收工作1.进行水轮发电机组的试运行，确保机组正常工作。
2.对水轮发电机组的各部件进行静态分析和动态分析，检查是否满足设计要求。
3.检查水轮发电机组的振动、噪声、温度等指标，确保机组正常工作。
4.开展电工、测绘、水工、机械等方面的测试和检测，确保水轮发电机组的运行安全和达到高质量要求。
5.在检修验收过程中发现的问题和不足，应及时整改和汇报。
安全注意事项1.工作人员必须进行严格的安全培训，并依据相关的工作程序进行操作。
2.工作人员在进行水轮发电机组检修的时候，必须佩戴好安全帽、安全鞋、手套等防护用品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
立式水轮发电机检修技术规程
1. 引言
立式水轮发电机是一种常用的发电设备，其正常运行对于保障电力供应具有重要意义。
为了确保立式水轮发电机的安全、高效运行，定期进行检修是必要的。
本文将介绍立式水轮发电机检修的技术规程，包括检修前的准备工作、具体的检修步骤以及注意事项。
2. 检修前的准备工作
在进行立式水轮发电机的检修之前，需要进行一系列准备工作，以确保安全、顺利地进行检修。
2.1 检修计划制定
根据实际情况和发电机设备使用情况，制定合理的检修计划。
计划中应包括检修时间、人员配备、所需材料和工具等信息，并与相关部门进行沟通和协调。
2.2 安全措施
确保检修现场的安全措施得到落实。
包括但不限于设置警示标志、安装安全防护设施、提供必要的个人防护装备等。
2.3 设备停用和解体
在开始检修之前，确保立式水轮发电机已经停止运行，并按照相关规定进行解体。
在解体过程中，需要注意保护设备的零部件，避免损坏。
2.4 工具和材料准备
准备好所需的工具和材料，包括常用的手工具、测量仪器、润滑油、密封件等。
确保这些工具和材料的质量可靠，并按照规定进行储存和携带。
3. 检修步骤
进行立式水轮发电机检修时，需要按照一定的步骤进行操作。
下面将介绍主要的检修步骤。
3.1 清洗和检查
对立式水轮发电机的各个部分进行清洗和检查。
清除附着在设备表面的污垢，检查是否有损坏、变形或腐蚀现象。
特别关注叶片、轴承、密封件等关键部位。
3.2 零部件更换
根据检查结果，对需要更换的零部件进行处理。
如发现叶片磨损严重或变形、轴承失效等问题，及时更换新零部件，并确保其质量符合要求。
3.3 润滑和调整
对立式水轮发电机的润滑系统进行检查和维护。
包括检查润滑油的质量和量是否符合要求，对润滑点进行加油或更换润滑油等操作。
根据需要对设备进行调整，以保证其性能达到最佳状态。
3.4 绝缘检测
进行绝缘检测是确保立式水轮发电机安全运行的重要步骤。
使用绝缘测试仪器对设备的绝缘状况进行检测，并记录测试结果。
如发现绝缘破损或不合格情况，及时采取措施修复或更换。
3.5 装配和调试
在完成以上工作后，按照逆向顺序将立式水轮发电机进行装配。
确保各个零部件正确安装，并按照要求进行紧固和调试。
在调试过程中，注意观察设备运行情况，如有异常及时处理。
4. 注意事项
在进行立式水轮发电机检修时，需要注意以下事项：
•检修人员应具备相关技能和经验，并严格遵守操作规程。
•在操作过程中，必须佩戴个人防护装备，确保人身安全。
•对于需要拆卸的零部件，应采取适当的方法和工具，避免损坏。
•在检修过程中，严禁随意更换或调整设备的关键部件。
•检修结束后，对设备进行必要的清理和整理，确保现场整洁。
结论
立式水轮发电机检修技术规程是确保设备安全、高效运行的重要指导文件。
通过严格按照规程进行检修工作，可以及时发现和解决问题，提高立式水轮发电机的使用寿命和工作效率。
检修过程中需要注意安全措施，并遵守相关操作规程。
