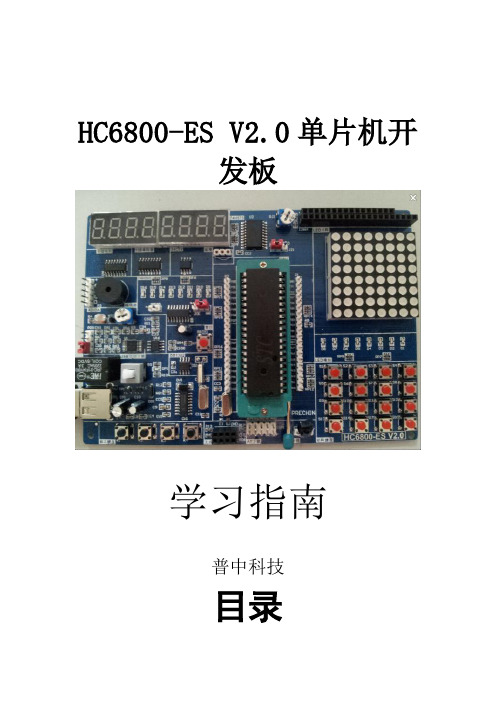

普中HC6800-ESV2.0单片机开发板教程讲解

学习指南
普中科技
第一讲
本开发板相对以往开发板的特点是综合性比较高、把短路冒去掉了省去接线的麻烦更加方便了初学者、是一款性价比极高的产品,提供USB2.0和串口两种通信方式,USB实现供电、编程、仿真、通信多种功能,另外还提供了Atmel单片机的ISP接口。此板兼容STC、SST、Atmel、Philips等51家族的所有单片机。如果使用ISP编程建议使用开发板自带的单片机,因为每个厂烧录程序的方式不一样。HC6800开发板有着丰富的外部资源,
在usb转串口驱动安装成功后,打开软件应该有串口号,如图指示。一般笔记本建议使用低速下载,台式可以使用高速下载,如果笔记本使用高速下载的话那么会报警波特率超时。
2.芯片类型选择STC90C5XX(具体的要根据您板子上使用的单片机型号)
如下图。
加载我们要下载到单片机里的程序,单击 ,选择下载的后缀为.Hex的文件,
I agree all the tems of……选中
点击Next >>
设置安装目录,根据自己的情况选中安装目录,重新设置点击Browse,这里默认C盘,设置好安装目录后 点击Next>>
输入相关信息(随便输入),输入完毕后点击Next>>
开始安装,安装过程中……..等待安装完成
安装完成,点击 Finish 即可。
打开后,会在文件名处有提示:文件路径,还有代码大小。
4最后一步:点击下载程序 ,下载成功如图显示。
此时继电器工作会有小的啪啪的响声。
接下来我们用官方STC 下载软件下载
1.选择开发板上单片机型号,我们选STC90C516
2.选择串口,可通过设备管理器查看
