顶管工作井逆做法专项施工方案模板
逆做法顶管井专项施工方案
---------------------------- 草南公路段WA16~WA34段逆做法顶管井专项施工方案编制人：审核人：审批人：----------------------------2017年6月目录第一章编制依据及原则 (3)第一节编制依据 (3)第二章工程概况 (3)第一节工程简介 (4)第二节环境与地质条件 (4)第三章施工工艺 (6)第一节工作井、接收井施工 (6)第二节检查井施工 (14)附表1 主要机械设备和测量检验设备配备表 (23)附表2 主要材料供应计划表 (23)附表3 劳动力计划表 (23)第一章编制依据及原则第一节编制依据一、现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料；二、国家及地方关于施工安全生产和环境保护等方面的法律法规；三、----------------------------施工设计图、说明及相关合同文件等资料；四、国家现有施工标准及规范1、《混凝土结构设计规范》（GB50010-2002）；2、《工程测量规范》（GB50026-2007）；3、《给水排水构筑物工程施工及验收规范》（GB50141-2008）；4、《给排水管道工程施工及验收规范》（GB50268-2008）；5、《钢纤维混凝土检查井盖》（GB26537-2011）；6、施工标准图集《给排水检查井》（06MS201-3）第二章工程概况第一节工程简介汕头市----------------------------（草南公路段WA16~WA34段）为A线截流管道，管线包含3座7000*3500工作井，4座Φ4500接收井，12座Φ1000骑马井。
工作井及接收井采用逆做法施工。
第二节、环境与地质条件一、工程地理位置草南公路段WA16~WA34管线沿汕头市潮阳区铜盂镇草南公路布设，沿线经过铜盂镇繁华区域人口密集地段；工作井、接收井处于铜盂镇草南公路右幅主车道中，周围建筑物密集，来往行人多、车流量大、道路一侧布设有高压供电电杆、高压线、通信设施，施工不便。
顶管工作井逆做法专项施工方案1
惠州市永湖镇污水处理厂一期管网工程顶管工作井接收井逆作法专项施工方案编制单位：河源市政工程总公司惠阳分公司2011 年 12 月期：日 02 日目录一、工程概况 (2)二、施工方法 (2)（一）、施工程序如下： (2)（二）、打高压旋喷桩（止水帷幕桩） (2)（三）、挖井芯土 (3)（四）、井壁钢筋绑扎 (5)（五）、井壁模板安装 (6)（六）、混凝土浇筑 (6)（七）、模板拆除 (6)三、施工安全措施 (6)（一）、安全生产组织机构 (6)（二）、安全管理与安全检查 (6)1、安全管理 (6)2、安全检查 (7)（三）、安全事故预防措施 (7)1、防缺氧及有害气体 (7)2、防物体打击坠落事故 (8)3、防塌孔及突沉 (8)四、施工应急预案 (8)顶管工作井、接收井逆作法施工方案一、工程概况本项目为惠州市湖镇污水处理厂一期管网工程，总长约为7.8公里，其中W01—W06设计采用φ400高密度聚乙烯双壁波纹管（HDPE），环刚度为SN8，此段覆土埋设内侧紧靠挡土，外侧为河道，长度约为0.25公里，W06—W30设计采用φ500高密度聚乙烯双壁波纹管（HDPE），环刚度为SN8，此段覆土埋设内侧紧靠自然河坡，外侧为河道局部位置为大开挖埋设，长度约为1.1公里，W30—W42设计采用φ800的钢筋混凝土专用顶管（Ⅲ级），采用顶管施工，此段局部穿过居民闹区道路，其他的在田园内，长度约为0.68公里，此段有Φ7500工作井3座、Φ4500接收井3座。
W42—W47设计采用φ800高密度聚乙烯双壁波纹管（HDPE），环刚度为SN8，此段大开挖埋设位于河道自然坡内，长度约为0.29公里，其中W47—提升泵房，设计采用φ800的钢筋混凝土专用顶管（Ⅲ级），采用顶管施工，此段位于田园内及道路旁，长度约为0.93公里，有Φ7500工作井4座、Φ4500接收井4座。
提升泵至污水处理厂设计采用压力输送管为成品树脂涂覆复合钢管，内外均做防腐均为埋预敷设，埋深为0.8m，。
逆做法顶管井专项施工方案
----------------------------草南公路段WA16~WA3段4逆做法顶管井专项施工方案编制人：审核人：审批人：----------------------------2017 年6 月目录第一章编制依据及原则 (3)第一节编制依据 (3)第二章工程概况 (3)第一节工程简介 (4)第二节环境与地质条件 (4)第三章施工工艺 (6)第一节工作井、接收井施工 (6)第二节检查井施工 (14)附表 1 主要机械设备和测量检验设备配备表 (23)附表 2 主要材料供应计划表 (23)附表 3 劳动力计划表 (23)第一章编制依据及原则第一节编制依据一、现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料；二、国家及地方关于施工安全生产和环境保护等方面的法律法规；三、---------------------------- 施工设计图、说明及相关合同文件等资料；四、国家现有施工标准及规范1、《混凝土结构设计规范》（GB50010-2002）；2、《工程测量规范》（GB50026-2007）；3、《给水排水构筑物工程施工及验收规范》（GB50141-2008）；4、《给排水管道工程施工及验收规范》（GB50268-2008）；5、《钢纤维混凝土检查井盖》（GB26537-2011）；6、施工标准图集《给排水检查井》（06MS201-3）第二章工程概况第一节工程简介汕头市---------------------------- （草南公路段WA16~WA3段4）为A线截流管道，管线包含 3 座7000*3500 工作井，4 座Φ4500 接收井，12 座Φ1000 骑马井。
工作井及接收井采用逆做法施工。
第二节、环境与地质条件一、工程地理位置草南公路段WA16~WA3管4 线沿汕头市潮阳区铜盂镇草南公路布设，沿线经过铜盂镇繁华区域人口密集地段；工作井、接收井处于铜盂镇草南公路右幅主车道中，周围建筑物密集，来往行人多、车流量大、道路一侧布设有高压供电电杆、高压线、通信设施，施工不便。
顶管井逆作法(护壁法)施工方案
顶管井逆作法（护壁法）施工方案目录1、编制说明 (2)1.1、编制依据 (2)1.2、采用的主要标准和规范 (2)2、工程概况 (2)2.1、工程位置 (2)2.2、项目概况 (2)2.3、工程地质及水文地质情况 (3)2.4、材料要求及主要工程数量表 (4)2.5、主要工程数量表 (4)3、施工总体部署 (5)3.1、进度计划 (5)3.2、机械及设备配置计划 (5)3.3、劳动力计划 (6)4、施工工艺及方法 (6)4.1、总体施工方案 (6)4.2、总体施工顺序 (6)4.3、工作井施工 (6)4.4、管线悬吊保护施工 (10)5、质量保证措施 (11)6、安全保护措施 (11)1、编制说明1.1、编制依据（1）国家及深圳市有关地下工程施工的法律、法规；（2）现行有效的国家及深圳市有关地下工程设计、施工规范和规程等；（3）施工图纸；（4）施工组织设计；（5）施工调查报告；（6）国家相关技术规范规程；1.2、采用的主要标准和规范（1）《给水排水工程顶管技术规程》（CECS246:2008）（2）《给水排水工程钢筋混凝土沉井结构设计规程》（CECS137:2015）（3）《建筑结构荷载规范》（DBJ15-101-2014）（4）《城市桥梁设计规范》（CJJ11-2011）（5）《混凝土结构设计规范》（GB50010-2010，2015年版）（6）《给水排水工程构筑物结构设计规范》（GB50069-2016）（7）《给水排水工程埋地矩形管管道结构设计规程》（CECS145:2002）（8）《给水排水构筑物施工及验收规范》（GBJ141-2008）（9）《混凝土结构工程施工质量验收规范》（GB50204-2015）（10）《顶管技术规程》（DBJ/T15-106-2015）（11）《顶进施工法用钢筋混凝土排水管》（JC/T640-2010）2、工程概况2.1、工程位置线路位于中心区，双向6车道，交通流量大，沿线周边既有建筑物密集，以居住用地为主，部分商业用地。
逆做法顶管井专项施工方案
逆做法顶管井专项施工方案The final edition was revised on December 14th, 2020.----------------------------草南公路段WA16~WA34段逆做法顶管井专项施工方案编制人：审核人：审批人：----------------------------2017年6月目录第一节编制依据 (3)第一章编制依据及原则第一节编制依据一、现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料；二、国家及地方关于施工安全生产和环境保护等方面的法律法规；三、----------------------------施工设计图、说明及相关合同文件等资料；四、国家现有施工标准及规范1、《混凝土结构设计规范》（GB50010-2002）；2、《工程测量规范》（GB50026-2007）；3、《给水排水构筑物工程施工及验收规范》（GB50141-2008）；4、《给排水管道工程施工及验收规范》（GB50268-2008）；5、《钢纤维混凝土检查井盖》（GB26537-2011）；6、施工标准图集《给排水检查井》（06MS201-3）第二章工程概况第一节工程简介汕头市----------------------------（草南公路段WA16~WA34段）为A线截流管道，管线包含3座7000*3500工作井，4座Φ4500接收井，12座Φ1000骑马井。
工作井及接收井采用逆做法施工。
第二节、环境与地质条件一、工程地理位置草南公路段WA16~WA34管线沿汕头市潮阳区铜盂镇草南公路布设，沿线经过铜盂镇繁华区域人口密集地段；工作井、接收井处于铜盂镇草南公路右幅主车道中，周围建筑物密集，来往行人多、车流量大、道路一侧布设有高压供电电杆、高压线、通信设施，施工不便。
二、施工情况与地质条件1、顶管井工程施工情况WA16~WA34段管线区域位于汕头市潮阳区铜盂镇草南公路。

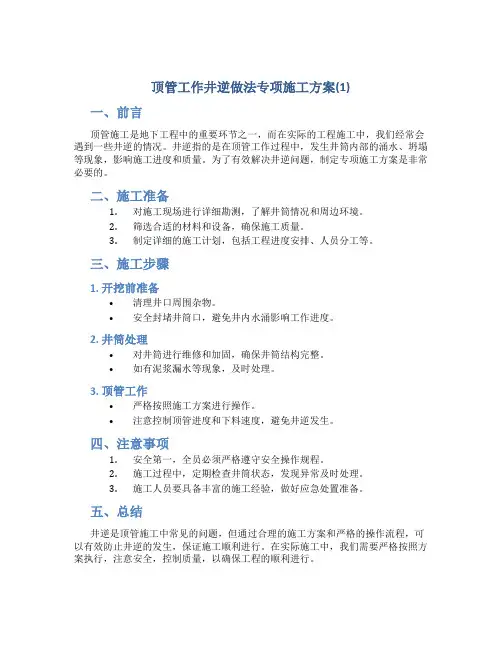

顶管工作井逆做法专项施工方案(1)
顶管工作井逆做法专项施工方案(1)
一、前言
顶管施工是地下工程中的重要环节之一，而在实际的工程施工中，我们经常会遇到一些井逆的情况。
井逆指的是在顶管工作过程中，发生井筒内部的涌水、坍塌等现象，影响施工进度和质量。
为了有效解决井逆问题，制定专项施工方案是非常必要的。
二、施工准备
1.对施工现场进行详细勘测，了解井筒情况和周边环境。
2.筛选合适的材料和设备，确保施工质量。
3.制定详细的施工计划，包括工程进度安排、人员分工等。
三、施工步骤
1. 开挖前准备
•清理井口周围杂物。
•安全封堵井筒口，避免井内水涌影响工作进度。
2. 井筒处理
•对井筒进行维修和加固，确保井筒结构完整。
•如有泥浆漏水等现象，及时处理。
3. 顶管工作
•严格按照施工方案进行操作。
•注意控制顶管进度和下料速度，避免井逆发生。
四、注意事项
1.安全第一，全员必须严格遵守安全操作规程。
2.施工过程中，定期检查井筒状态，发现异常及时处理。
3.施工人员要具备丰富的施工经验，做好应急处置准备。
五、总结
井逆是顶管施工中常见的问题，但通过合理的施工方案和严格的操作流程，可以有效防止井逆的发生，保证施工顺利进行。
在实际施工中，我们需要严格按照方案执行，注意安全，控制质量，以确保工程的顺利进行。
以上是顶管工作井逆做法专项施工方案(1)，希望能为施工人员提供一定的参考价值。
顶管工作井逆做法专项施工方案
顶管工作井逆做法专项施工方案1. 引言顶管工作井逆做法是一种施工工艺，通常用于地下管道敷设、修复和维护工作。
本文档将介绍顶管工作井逆做法的详细步骤以及相关的注意事项。
2. 施工准备在进行顶管工作井逆做法之前，需要做好以下准备工作：•确定顶管工作井逆做法的施工位置和范围。
•准备所需的施工设备和材料，包括顶管设备、混凝土、管道等。
•清理施工区域，确保施工现场的安全和通畅。
3. 施工步骤3.1. 确定井壁根据实际情况，确定需要进行顶管工作井逆做法的井壁。
井壁应符合相关标准和要求，并确保其稳定性和安全性。
3.2. 井壁处理根据井壁的材质和状态，进行井壁处理，以确保井壁的平整度和牢固度。
处理方式包括清理、修补和加固等。
3.3. 顶管设备安装安装顶管设备，包括吊装设备和顶管机械。
确保设备正确安装和牢固固定，以便进行顶管工作。
3.4. 井顶支撑根据实际情况，进行井顶支撑，以确保施工期间井顶的稳定性和安全性。
支撑方式可以采用支架、钢梁等。
3.5. 井底清理清理井底的杂物，确保井底的清洁和平整。
同时检查井底的排水情况，如果需要，进行排水处理。
3.6. 顶管施工根据实际需要，进行顶管工作。
施工过程中需要注意以下事项：•控制顶管的下降速度，避免造成地下管道的损坏。
•监测顶管的方向和位置，确保顶管在正确的位置。
•确保顶管与井壁之间的安全距离，避免顶管与井壁的接触。
3.7. 顶管固定完成顶管施工后，进行顶管的固定工作。
固定方式根据实际情况可以采用焊接、螺栓等。
4. 安全措施在进行顶管工作井逆做法时，需要注意以下安全措施：•按照相关标准和规定使用合适的个人防护装备，如安全帽、安全鞋等。
•对施工现场进行隔离和警示，确保施工期间的安全。
•定期检查施工设备的安全性和运行状况。
•严禁在施工现场吸烟或使用明火。
5. 结束语顶管工作井逆做法是一项重要的地下施工工艺，可以有效地进行地下管道的敷设、修复和维护工作。
在进行施工时，需要严格按照相关的步骤和要求进行操作，并注意施工安全。
顶管工作井逆做法专项施工方案
石马河污染整治清溪镇截污次支管网工程（一期）第三标段工作井接收井逆作法施工方案编制人：审批人：编制单位：惠州市建筑工程总公司编制日期：二0一六年五月目录一、工程概况 (2)二、施工方法 (2)（一）、施工程序如下： (3)（二）、挖井芯土 (3)（三）、井壁钢筋绑扎 (3)（四）、井壁模板安装 (4)（五）、混凝土浇筑 (4)（六）、模板拆除 (4)三、施工安全措施 (4)（一）、安全生产组织机构 (4)（二）、安全管理与安全检查 (5)1、安全管理 (5)2、安全检查 (6)（三）、安全事故预防措施 (6)1、防缺氧及有害气体 (6)2、防物体打击坠落事故 (7)3、防塌孔及突沉 (7)四、施工应急预案 (7)顶管工作井、接收井逆作法施工方案一、工程概况工程名称：石马河污水整治清溪镇截污次支管网工程（一期）第三标段建设地点：东莞市清溪镇建设单位：东莞市清溪镇中点工程建设办公室设计单位：中国华西工程设计建设有限公司监理单位：东莞兴邦建设工程监理有限公司石马河污水整治清溪镇截污次支管网工程（一期）第三标段主要收集清溪镇龙江路北侧及罗马段两侧临近地块的排水，汇水面积约为231.5公顷。
龙江路段（D段）污水管向东敷设接入金龙路现状d1000污水管中，设计污水量为51.1L/S。
罗马段（I）沿途收集道路两侧污水后，接入长山头城市污水处理厂现状d1400进厂干管中，设计污水量为302.3L/S。
管网管材主要采用内肋增强聚乙烯螺旋波纹排水管和Ⅲ级纤维增强塑料混凝土复合管。
管道总长6.53员，管径为DN300～DN900mm。
其中顶管d500mmⅢ级纤维增强塑料混凝土复合管192米，d700mmⅢ级纤维增强塑料混凝土复合管576米，d900mmⅢ级纤维增强塑料混凝土复合管200米，顶管工作井12座,接收井12座。
本工程原设计为沉井施工法，参阅地质报告和现场基坑位置实际情况，经各方参建单位技术人员现场察看分析，并结合场地工程地质和交通环境条件（1+150.16 134在主干道和次干道交汇处；1+210.16 I35在主干道右边车道上；1+263.49 I36在主干道和次干道交汇处；1+303.82 I37在主干道右边车道上；1+342.69 I38在主干道和次干道交汇处。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
顶管工作井逆做法专项施工方案
1
惠州市永湖镇污水处理厂一期管网工程
顶管
工作井
接收井
逆作法
专项
施工
方案
编制单位: 河源市政工程总公司惠阳分公司
日期: 年 12 月 02 日
目录
一、工程概况 ............................................................. 错误!未定义书签。
二、施工方法 ............................................................. 错误!未定义书签。
( 一) 、施工程序如下: ......................................... 错误!未定义书签。
( 二) 、打高压旋喷桩( 止水帷幕桩) .................... 错误!未定义书签。
( 三) 、挖井芯土 ................................................... 错误!未定义书签。
( 四) 、井壁钢筋绑扎 ........................................... 错误!未定义书签。
( 五) 、井壁模板安装........................................... 错误!未定义书签。
( 六) 、混凝土浇筑.............................................. 错误!未定义书签。
( 七) 、模板拆除.................................................. 错误!未定义书签。
三、施工安全措施 ..................................................... 错误!未定义书签。
( 一) 、安全生产组织机构.................................... 错误!未定义书签。
( 二) 、安全管理与安全检查................................ 错误!未定义书签。
1、安全管理................................................... 错误!未定义书签。
2、安全检查................................................... 错误!未定义书签。
( 三) 、安全事故预防措施.................................... 错误!未定义书签。
1、防缺氧及有害气体 ................................... 错误!未定义书签。
2、防物体打击坠落事故 ............................... 错误!未定义书签。
3、防塌孔及突沉........................................... 错误!未定义书签。
四、施工应急预案 ..................................................... 错误!未定义书签。
1
顶管工作井、接收井逆作法
施工方案
一、工程概况
本项目为惠州市湖镇污水处理厂一期管网工程, 总长约为7.8公里, 其中W01—W06设计采用φ400高密度聚乙烯双壁波纹管( HDPE) , 环刚度为SN8, 此段覆土埋设内侧紧靠挡土, 外侧为河道, 长度约为0.25公里, W06—W30设计采用φ500高密度聚乙烯双壁波纹管( HDPE) , 环刚度为SN8, 此段覆土埋设内侧紧靠自然河坡, 外侧为河道局部位置为大开挖埋设, 长度约为1.1公里, W30—W42设计采用φ800的钢筋混凝土专用顶管( Ⅲ级) , 采用顶管施工, 此段局部穿过居民闹区道路, 其它的在田园内, 长度约为
0.68公里, 此段有Φ7500工作井3座、Φ4500接收井3座。
W42—W47设计采用φ800高密度聚乙烯双壁波纹管( HDPE) , 环刚度为SN8, 此段大开挖埋设位于河道自然坡内, 长度约为0.29公里, 其中W47—提升泵房, 设计采用φ800的钢筋混凝土专用顶管( Ⅲ级) , 采用顶管施工, 此段位于田园内及道路旁, 长度约为
0.93公里, 有Φ7500工作井4座、Φ4500接收井4座。
提升泵至
污水处理厂设计采用压力输送管为成品树脂涂覆复合钢管, 内外均做防腐均为埋预敷设, 埋深为0.8m, 。
工作井与接收井设计采
2
用逆作法施工护壁成井, 外围打止水帷幕桩。
二、施工方法
( 一) 、施工程序如下:
工作井和接收井的逆作法施工程序: 场地平整放线打止水帷幕桩井底注浆定井边线挖第一节井芯土方邦扎第一节井壁钢筋支模浇筑第一节井壁混凝土、井口圈梁混凝土在井壁上二次投测标高及井位十字轴线安装排水、通风、照明设施等挖第二节井芯土方( 分段跳挖) 清理井孔四周壁、校核井孔垂直度和直径( 分段) 邦扎第二节井壁钢筋拆除上节模板( 分段) 支模浇筑第二节井壁混凝土重复第二节所有工序、循环作业直至到设计深度清除井底虚土、排除积水换填井底碎石垫层
浇筑井底混凝土垫层邦扎井底板钢筋浇筑井底混凝土。
( 二) 、高压旋喷桩( 止水帷幕桩及井底注浆)
1、地质报告: 根据现场的四个孔位表明地质的分布, 表层为素填土厚度为2.5米, 下一层为粉质粘土厚度为6米, 再下一层粉砂层厚度为4.5米。
2、定位放线: 先按图放出桩的位置, 并在周边放出井中心点的控制线, 做出标点标志桩用水泥包封好。
3。
