顶管工作井施工方案
工作井及顶管专项施工方案
工作井及顶管专项施工方案工作井及顶管专项施工方案编制人：审核人：批准人：监理审批：主审批：目录工程概况………………………………………第一节顶管工艺………………………………………第二节一、项进施工工艺图……………………………………二、顶管机选型…………………………………………三、顶进设备安装………………………………………四、顶管中断间施工方案………………………………五、出洞技术措施……………………………………六、顶管机出洞…………………………………………．七、项进施工工艺………………………………………八、管节接口处理措施…………………………………九、供电及照明…………………………………………十、通讯、监控…………………………………………十一、项管进洞技术措施………………………………项管纠偏………………………………………第三节一、纠偏装置……………………………………………二、实用偏技术…………………………………………顶进测量及控制………………………………第四节一、轴线测量方法………………………………………二、顶进中顶管机前进趋势测定……………………减阻措施………………………………………第五节一、压浆孔布置…………………………………………二、泥浆配制……………………………………………三、压浆方法……………………………………………顶管质量保证措施……………………………第六节安全技术措施…………………………………第七节一、项管安全抚摩………………………………………二、顶管施工按全措施…………………………………三、保护周围建（构）建筑及地下管线安全措施…工程概况第一节本工程为五爱变进线电缆顶管施工，施工地点为五爱变电所一浑河南岸，顶管采用直径3500mm、单节长度为2.5米钢筯管。
管道安装采用D610mm×12.7mm直缝钢管。
项管全长70米。
经甲方、监理、设计、施工单位共同研究决定，工作井采用上海市隧道工程交通设计研究院顶管通用图。
顶管工作井专项施工方案

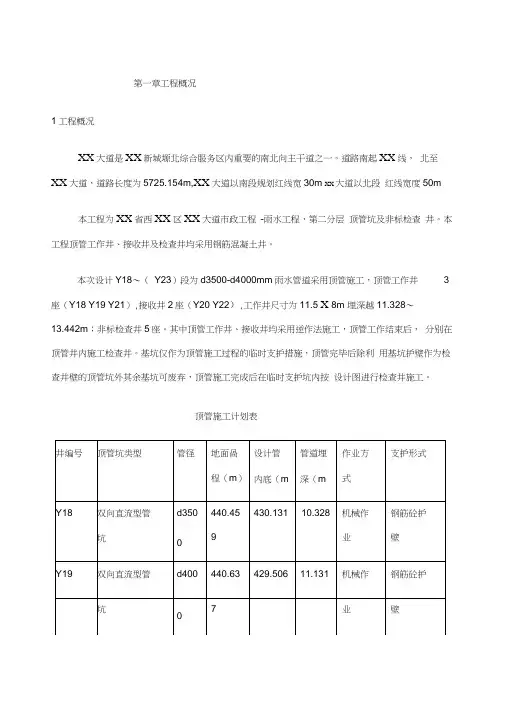

第一章工程概况1工程概况XX大道是XX新城塬北综合服务区内重要的南北向主干道之一。
道路南起XX线，北至XX大道，道路长度为5725.154m,XX大道以南段规划红线宽30m XX大道以北段红线宽度50m本工程为XX省西XX区XX大道市政工程-雨水工程，第二分层顶管坑及非标检查井。
本工程顶管工作井、接收井及检查井均采用钢筋混凝土井。
本次设计Y18〜（Y23）段为d3500-d4000mm雨水管道采用顶管施工，顶管工作井3座（Y18 Y19 Y21）,接收井2座（Y20 Y22）,工作井尺寸为11.5 X 8m 埋深越11.328〜13.442m；非标检查井5座。
其中顶管工作井、接收井均采用逆作法施工，顶管工作结束后，分别在顶管井内施工检查井。
基坑仅作为顶管施工过程的临时支护措施，顶管完毕后除利用基坑护壁作为检查井壁的顶管坑外其余基坑可废弃，顶管施工完成后在临时支护坑内按设计图进行检查井施工。
顶管施工计划表2地质条件2.1场地地形地貌拟建工程场地地貌单元属xx北岸黄土塬，地形整体南高北低，呈缓坡状。
勘探点地面高程439.62m〜452.41m，最大高差12.79m。
2.2不良地质作用根据现场调查和访问，拟建市政工程场地及其附近无地裂缝、滑坡等不良地质作用。
场地地形相对比较平坦，地层分布连续、稳定，场地稳定性较好，适宜工程建设。
2.3地层结构及描述根据钻孔揭露，拟建工程场地地勘探深度范围内地层主要为第四系对基层，20m范围地层由全新统人工素填土、上更新统风积黄土、残积土土壤、中更新统风积黄土组成。
根据土层时代、成因及土物理力学性质指标等，将勘探探深度范围内的地层由上而下划分为5个工程地质层，地层岩性综合描述表勘察期间在黄土塬钻孔中测得稳定地下水位埋深为 6.4〜13.7m,水位高程430.70〜434.99m。
根据区域水文地质资料, 主要以大气降水和地下径流补给, 以地下径流形式向下游排泄为主，农田灌溉用水排泄次之。
顶管工作井专项施工方案
临汾市龙祠水源净水厂改扩建项目输水管线工程顶管工作井专项施工方案编制：日期：审核：日期：批准：日期：中国三安建设集团有限公司输水管线项目部报审签批页本顶管工作井专项施工方案于年月日已由中国三安建设集团有限公司编制、审批完毕，并报送项目总承包方北京桑德环境工程有限公司审核、确认。
本顶管工作井专项施工方案提交于年月日由中国三安建设集团有限公司报送项目总承包方北京桑德环境工程有限公司审核、确认。
北京桑德环境工程有限公司审核、批准旳确认成果如下：审核意见：甲方专业工程师签字日期审核意见：甲方现场授权代表签字日期目录1 工程概况........................................ 错误!未定义书签。
2 编制根据........................................ 错误!未定义书签。
3 沉箱............................................ 错误!未定义书签。
4 钢管桩加内支撑.................................. 错误!未定义书签。
5 钢构造支撑...................................... 错误!未定义书签。
6 现浇钢筋混凝土构造逆作法........................ 错误!未定义书签。
7 安全保证措施.................................... 错误!未定义书签。
顶管工作井专项施工方案1工程概况根据临汾市龙祠水源净水厂扩建项目输水管线工程施工图纸及穿越道路工程顶管工作坑支护图纸。
滨河南路南延采用C30现浇钢筋混凝土构造沉箱；滨河南路接受井采用钢管桩加内支撑；滨河南路工作井上部采用钢构造支撑，下部采用C30现浇钢筋混凝土构造逆作法。
2编制根据1.工程施工图纸、施工组织设计以及国家有关规范2.《建筑工程施工质量验收统一原则》GB50300—3.《砼构造工程施工质量验收规范》GB50204—3沉箱1.钢筋制安沉箱钢筋用吊车垂直吊装就位，用人工绑扎或在沉井近旁预先绑扎钢筋骨架或网片用吊车进行大块安装。
顶管工作井施工方案
市政工程顶管工作井施工方案施工单位：编制人：审核人：审批人：年月日一、工程概况：深圳市龙岗区xx路（南段）市政工程K4+040～K4+520长480M 和K5+560～K5+860共825m；采用DN1200及DN800Ⅲ级钢筋砼顶管，Φ8000工作井5座，Φ4000接收井8座，工作井和接收井土方均采用人工挖井，在工作井与接收井之间设中继间一个，两段顶管共10个中继间。
（一）、工程地质特点根据深圳市市政工程设计院DN1200及DN800顶管施工图设计总说明，工程地质情况如下：两条顶管在第四系残积层亚粘土和碳系强风化砂岩，岩石被切割成块，大部分蚀变成土。
残积层亚粘土，富水性较差，水量小。
风化砂岩结构疏松。
（二）主要工程数量如下：序号工程内容数量1 Φ8000工作井5座2 Φ4000接收井8座3 Ⅲ级钢筋砼顶管DN1200及DN800 825米4 中继间10个5 沿线减阻及井壁孔口止水注膨润土浆156吨6 工作井后壁注水泥浆30吨二、施工平面布置和临时设施布置（一）、施工便道、场内运输道路布置根据现场实地踏勘情况来看，场内外没有进入施工现场的道路，现场内外运输必须修建施工便道，道路结构为：在路基整平后，采用30cm厚6%水泥碎石稳定层作为路面，便道宽7米。
施工时要做好施工便道的保养、保洁，施工便道要达到深圳市建委安全文明样板工地标准。
（二）、办公、生活用房等临设布置我公司计划在施工区附近办公、生活采用组合房布置临时设施，根据现场的实地勘，生产基地设在附近离工地较近的地方，供现场施工所需的机械停放、材料中转、半成品加工等。
文明施工护栏按深圳市施工围蔽标准进行围蔽。
我司将按征地红线交地范围，清除表面层树木、草皮、杂物等，排除沟、坑积水和淤泥等，用机械配合在施工场地范围清除表土和平整，然后填土压实，并做好施工前期准备工作。
（三）、供水、供电方案根据现场具体情况，本工程我公司计划在施工现场自设发电房，使用1台120KW发电机进行发电，施工用电输电线采用三相五线供电；施工用水采用现场挖井，设离心泵进行抽水使用。
顶管工作井及接收井沉井施工方案计划
-/目录一、制依照⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、工程概略⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4 三、地概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 6四、目管理机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8五、施工体安排以下⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9六、主要施工工技方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 七、施工先期工作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 20 八、工程量保举措⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 21 九、施工安全保举措⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24 十、施工事故急营救案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 29 十一、危性剖析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 29 十二、机构置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 29 十三、机构明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯30 十四、突不测事故急理方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 31 十五、机械害事故的防及其急举措⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32 十六、触事故的防及其急案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 34 十七、物体打事故的防及其急举措⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 39顶管工作井与接收井沉井施工方案一、编制依照1、国家现行的有关法律、法例、施工及查收规范、规程等；2、本合同段招标文件，设计施工图，其余详见设计说明；3、业主、总监办、驻地监理的有关文件、规定等；4、施工组织设计方案；5、我公司投入本项目的施工机械、上场人员等；6、本工程地质状况详见《岩土工程勘探报告》；7、《建筑地基办理技术规范》（JGJ79-212）：8 、《建筑基坑支护技术规程》JGJ120-2012；9、地下工程防水技术规范（GB50108-2008）10、钢筋焊接网混凝土构造技术规范（JG114-2014）11、安全防备工程技术规范（GB50364-2005）12、混凝土泵送施工技术规范（JGJ/T10-2011）13、钢筋焊接及查收规范（JGJ18-2012）14、组合钢模板技术规范（GB/T50214-2013）15 、钢筋焊接接头试验方法标准（JGJ/T2014）16、混凝土用水标准（ JGJ63-2006）17、混凝土配合比设计规程（JGJ55-2011）18 、混凝土强度检验评定标准（GB-T50107-210）19、混凝土质量控制标准（GB50164-2011）20、混凝土用砂、石质量及检验方法标准附条则说明（JGJ52-2006）21、建筑工程检测试验技术管理规范（JGJ190-2010）22、建筑基坑工程监测技术规范（GB50497-2009）23、建筑地基基础工程施工质量查收规范（GB50202-2002）24、混凝土构造工程施工质量查收规范（GB20204-2016）25、建筑施工模板安全技术规范（JGJ162-2008）26、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）27、建筑施工高处作业安全技术规范（JGJ80-2016）28、建筑拆掉工程安全技术规范（JGJ147-2004）29、建筑施工现场环境与卫生标准（JGJ146-2013）30、《建筑工程施工质量查收一致标准》（GB/T 50300-2013）31、《建筑工程施工质量评论标准》（GB/T50375-2006）32、《建筑地基基础工程施工质量查收规范》（GB 50202-2002）33、《建筑施工安全检查标准》（JGJ 59-2011 ）34、《施工公司安全生产评论标准》（JGJ/T 77-2010 ）35、《建筑机械使用安全技术规程》（JGJ 33-2012 ）36、《施工现场机械设备检查技术规程》（JGJ160-2008）37、《建设工程施工现场供用电安全规范》（GB 50194-2014）38、《施工现场暂时用电安全技术规范》（JGJ 46-2005 ）39、《建筑施工安全检查评分标准》(JGJ59 －2011)40、《沉井与气沉箱施规范》（GB/T-51130-2016）二、工程概略本工程范围的机械顶管工作井与接收井，采纳钢筋混凝土沉井施工：大道与文清大道连结线交错口W1～W2=55米，工作井 1 座、接收井 1 座）；文清大道连结线桥头1W1～W2-1～1W8=360米，工作井 3 座、接收井 5座；清澜市场 3W1～3W2=47.32米，工作井 1 座、接收井 1 座）；本工程工作井及接收井施工均为沉井施工，依据图纸设计井室深度 6～9 米，工作井采纳工作井 III （直径Φ 7 米，壁厚 0.45 米），接收井采纳接收井 III （直径Φ 4 米，壁厚 0.45 米，）。
顶管和工作井施工方案
顶管和工作井施工方案XX区XX路污水管道工程顶管、工作井施工方案XX路桥工程有限公司二O 年月日顶管和工作井施工方案一、工程概况XX区XX路污水管道工程长约1500M，规格为DN800、DN1000两种，整个施工场地为粉质砂性土，管线采用顶管作业，因此特对工作井及顶管作业制定专项施工方案。
本工程的地质情况比较复杂，根据图纸要求和岩土工程勘察报告，编制工程施工方案。
二、编制依据2.1 XX路污水管道工程施工图纸；2.2《砼结构工程施工及验收规范》 GB50204-2002；2.3《建筑工程质量评定标准GB50300-2001》三、施工部署1、管理目标1.1质量目标本工程的质量目标是确保合格。
各级施工负责人，质检员和操作人员，都要将严格以此目标抓好做各项分部工程的质量控制，严格按规范、规程施工和验收，确保目标的实现。
1.2安全目标无死亡及重伤事故发生，轻伤事故控制在1%以内。
1.3工期目标严格按进度计划表中施工工期节奏控制施工，确保计划内完成。
1.4文明施工目标按施工平面图进行布置，现场图牌齐全，做到工完场清，按文明施工工地标准施工。
四、沉井施工方案沉井施工顺序根据本工程总平面图布置及建设单位对本工程总体要求，考虑到便于对有限的施工现场进行有效的调节利用，因此对工程施工顺序必须做适当的安排.施工准备 --- 测量放线 --- 挖基坑（机挖）--- 做垫层 --- 井壁制作 --- 沉井下沉 --- 封底顶管--- 做流槽 --- 封顶 --- 竣工验收1、基坑开挖及场地排水沉井采用在基坑中制作，以减少下沉深度，降低施工作业面，开挖深度为 1.5m，基坑每边比沉井宽2m，四周挖排水沟、集水井，使地下水位降至比基坑底面低0.5m，放坡为1:1，挖土采用1台反铲挖土机进行，配合人工修坡及平整坑底，挖出的土运到弃土场地堆放。
基坑上自然地面进行使之有定向排水坡度的工作面，并开挖排水沟、截水沟、集水井，以防地面水、雨水流入坑内，减小井内土壤的含水量。
顶管工作井施工方案
顶管（沉井）工作井施工方案沉井（顶管工作井）施工工艺标准1.1 适用范围当工作井埋置较深或有砂层地质且降水困难时多采用沉井。
1.2 标准引用文件1、《给水排水构筑物工程施工及验收规范》GB50141—20082、《建设工程文件归档规范》GB/T50328—20141.3 术语沉井：是一种在地面上制作、通过去除井内土体的方法使之沉到地下某一深度的井体结构。
1.4 施工准备1.4.1 材料要求1、混凝土的强度、抗渗等级、防冻性能及外加剂的添加应符合有关标准的规定；2、所用钢筋强度标准值、强度设计值和弹性模量应符合有关标准的规定；3、沉井模板应有足够的强度、刚度和整体稳定性，表面应平整光滑，接缝严密不露浆。
1.4.2 施工设备沉井施工主要设备表表-21.4.3 劳动组织1.沉井施工应根据沉井规模配备一定数量的，具有上岗操作证的测量工、木工、泥工、混凝土工、钢筋工、电工、起重工、机工、钳工的等人员。
2.沉井混凝同浇筑时应连续施工、不宜停歇。
3.沉井下沉时应三班连续作业。
1.5施工工艺1.5.1 工艺流程II、操作方法1.5.2 沉井施工应有详细的工程地质及水文地质资料和剖面图，并查勘沉井周围有无地下障碍物或其他建（构）筑物、管线等情况；地质勘探钻孔深度应根据施工需要确定，但不得小于沉井刃脚设计高程以下5m。
1.5.3 沉井制作前应做好下列准备工作：1 按施工方案要求，进行施工平面布置，设定沉井中心柱，轴线控制桩，基坑开挖深度及边坡;2 沉井施工影响附近建（构）筑物、管线或河岸设施时，应采取控制措施，并应进行沉降和位移监测，测点应设在不受施工干扰和方便测量地方；3 地下水位应控制在沉井基坑以下0.5m，基坑内的水位及时排除；采用沉井筑岛法制作时，岛面标高应比施工期最高水位高出0.5m以上；4 基坑开挖应分层有序进行，保持平整和疏干状态。
1.5.4 制作沉井的地基应具有足够的承载力，地基承载力不能满足沉井制作阶段的荷载时，除对地基进行加固等措施外，刃脚的垫层可采用砂垫层上铺垫木或素混凝土。
顶管工作井逆做法专项施工方案
顶管工作井逆做法专项施工方案一、前言近年来，顶管工程在城市地下管线建设中扮演着重要角色。
然而，由于种种原因，一些施工单位在顶管工作中采用了逆向操作的做法，严重影响了工程质量和安全。
为有效规范施工行为，提高工程质量，特制定本工作井逆做法专项施工方案，以期为相关从业人员提供指导。
二、施工前准备1. 施工流程明确在进行顶管工程施工前，施工单位应充分了解工程施工流程，明确各个环节的顺序和要求，有效避免逆向操作。
2. 人员素质培训施工人员应经过专业培训，具备相关技能和工作经验，确保能够熟练操作设备和工具，保障施工质量。
三、施工操作规范1. 材料选用选择符合国家标准的优质材料，合理计算材料用量，避免浪费和不必要的成本。
2. 设备操作合理使用设备，确保设备功能正常，坚决杜绝擅自改变设备运行参数的行为，保障施工过程的安全和高效进行。
3. 施工环境保护施工单位应设立专门的安全警示标识，保障施工现场的安全和秩序，严禁违规施工行为。
四、质量控制1. 施工过程监控施工过程中应加强监督和管理，确保施工操作符合规范要求，避免逆向施工操作的发生。
2. 质量检测在每个施工阶段应进行质量检测，及时发现问题并加以解决，确保工程质量达到标准要求。
五、施工结束及验收1. 施工结束整理施工结束后，对施工现场进行整理，清理工具和设备，保持工地环境卫生整洁。
2. 工程验收完成工程后，应及时邀请相关部门进行验收，确保工程符合规范要求，达到设计要求。
结语顶管工作井逆做法专项施工方案旨在规范施工行为，提高工程质量，确保工程安全进行。
希望施工单位和相关从业人员能够严格遵守本方案的要求，共同推动城市地下管线建设的良性发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
顶管工作井施工方案
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
东莞通明/众明电力有限公司两套180MW 燃气-蒸汽联合循环热电联产项目配套热网工程
顶管工作井逆作法施工方案
编制：
审核：
批准：
二〇一五年十一月
目录
一、工程概况 (3)
二、工程地质状况 (3)
三、施工前期准备 (3)
四、顶管结构施工 (4)
（一）、施工准备 (4)
（二）、施工工艺流程 (6)
（三）、施工方法 (6)
（四）、钢筋混凝土护壁质量控制 (8)
五、逆做法施工安全防护措施 (9)
一、工程概况
本工程位于东莞市寮步镇，工程内容包括由中国市政工程中南设计研究总院有限公司的东莞通明/众明电力有限公司两套180MW燃气—蒸汽联合循环热电联产项目配套热网工程设计的全部施工图纸内容。
本工程工作井原设计施工工艺为沉井施工，因沉井施工受到场地及地下土质的限制，且部分井距离周边建筑物较近，无法按原方案施工。
现顶管工作井考虑采用逆作法施工工艺施工，相对沉井法对周围基础影响较小，更加合适。
二、工程地质状况
根据实际开挖情况，因第八册莞樟路顶管工作井下为强风化地质，土质较硬，如果用沉井发施工，工作井下沉过程中会产生不均匀沉降，导致土质松散，从而影响周围建筑物基础。
故此方案适用于工作井紧邻建筑物且土质为风化岩的情况。
三、施工前期准备
1、清除地表各种障碍物，将施工场地平整。
2、保证进场临时道路畅通，施工时白天用电采用一台20KW的柴油发电机供电。
若条件允许，晚间接附近厂房电源。
3、根据平面图及主要轴线，用全站仪定向，钢尺量距，确定井位。
四、顶管结构施工
（一）、施工准备
施工场地应事先平整，清除地上、地下一切障碍(包括大块石、树根和生活垃圾等)。
场地低洼时应回填粘土，不得回填淤泥、耕土。
临时围护，因施工位置在市区，基坑外围应设置围挡，与地面锚固，围挡上设置反光带和警示灯。
下班后封闭施工场地，防止闲杂人等入内。
平面布置图
（二）、施工工艺流程
工作井放样→挖机就位→检验中心点及开挖范围→开挖至第一层深度→剪力墙钢筋绑扎→剪力墙模板安装→剪力墙混凝土浇筑→开挖至第二层并循环上述工作到基底→制作工作井底板（绑扎钢筋、模板安装、混凝土浇筑）→工作井完成
（三）、施工方法：
1、逆做法土方开挖及井壁施工：
（1）、施工顺序、方法：
逆做法施工顺序：
在开挖前，由测量工根据图纸尺寸进行位置测放，经校核无误后，用石灰放出开挖边线，并用醒目的标记在基坑中间标出十字线，方可进行土方开挖施工。
采用机械从上至下逐层挖土，挖土顺序为先中间后周边。
其尺寸允许偏差不超过100mm。
按标出的十字线吊线检查井中心位置和井的尺寸。
然后进行剪力墙钢筋分层绑扎，以逆作法施工，该工作井剪力墙分为4次制作（如图一），每层剪力墙上下钢筋伸出500mm以便上下层钢筋绑扎搭接并通过现浇混凝土有效连接。
为保证每层剪力墙自重不超过与外侧原土的摩擦力，每一层模板高度不超过。
因第一次基坑开挖深度为3m，故第二层先绑扎钢筋及模板安装，浇筑完成后进行第三层基坑开挖，基坑中心为机械开挖，剪力墙下方为人工清理，然后开始制作第三层剪力墙。
循环作业至深，按照设计图纸制作工作井底板，完成后再制作第一层剪力墙，至此完成工作井结构施工。
为保证剪力墙的垂直度，要求每灌柱一节，就应校核该桩中心位置及垂直度一次。
（2）、施工中可能遇见问题及处理：
如遇局部回填土及淤泥质土层或地下水较大时（如构造蚀变带），出现塌方、流砂等现象，应采取井壁节高适当缩减到500~1000mm、并在支模前先采取特殊的防护措施，如堵沙包、稻草、剪力墙砼加厚、钢筋加密等加固措施。
同时在坑底一侧挖一临时集水坑，加泵抽水，防止塌方加大，经加固处理后再进行挖土，所塌方后的孔洞应在浇捣剪力墙混凝土的同时，用混凝土填好。
（3）、井壁钢筋绑扎：
采用预先下料、井下绑扎的施工方法，工作井剪力墙钢筋配筋如下：每节护壁高度不能大于米，竖向钢筋下料加长200，便于搭接。
绑扎好后，经甲方和监理验收合格后，方可支模浇筑砼。
（4）、井壁模板支设：井壁模板支设：
井壁模板采用加工好的木模板，按井尺寸分块拼装，安装之前应涂刷脱模剂，安装后模板必须加固，沿模板底打短钢筋加固；必要时采用Φ48钢管与顶托加固支撑对顶。
（5）、井壁砼浇筑：
井壁砼浇筑采用商品混凝土，强度为C30，砼利用输送泵浇筑，且应对称浇筑，防止模板侧移，砼采用人捣实，每次分层厚度200~300mm，防止漏捣。
首节井壁砼拆模后，放出中心线及标高于其上。
（6）、模板拆除：
井壁混凝土终凝8个小时后才能拆除支撑，强度达到1MPa以上时才能拆模，拆模时先拆除支撑，再撬模板；拆下的模板应及时清洁，变形的模板应及时修整。
接着进行下一节护壁施工。
（7）、井坑地表水及井坑排水
2、地面排水：为防止地表雨水冲刷基坑，造成塌方，在基坑开挖前基坑四周地面设排水沟，经沉淀后再让地表水排向地下管道。
3、井坑内施工排水，施工时在井底中间设置集水坑，及时抽水，以免浸泡
井底。
（四）、钢筋混凝土护壁质量控制
为保证剪力墙护壁质量过关，施工员在施工过程中必须严格检查钢筋工程和模板工程，控制范围参照国家强制性标准与工作井施工图。
每层（）基坑土方开挖与护壁制作必须在监理单位验收合格后方能进行下一层的施工。
五、逆做法施工安全防护措施
在开工前，将现场踏勘情况进行分析，研究、设计安全、文明施工措施，具体措施如下：
1、要保持现状的交通，采用封闭式施工，并设置工作门，工作门专门
给作业工人及机械出入，以及做进口出料。
2、护横杆采用Φ48钢管@600mm，立杆采用Φ48钢管@2500mm，每支立
杆用Φ48钢管以600支撑，并采用膨胀螺丝及电弧焊焊接固定。
施工场地周围挂安全标识牌。
3、交叉路口部份的井口，设专人指挥交通，确保施工生产全。
4、挖井时，采用独节进深方法施工，每一节深度为，在地质较差部
份，每节深度应为500~1000mm，每挖一节后应立即浇灌混凝土井壁。
地面节浇灌混凝土井壁应高于地面，地面水才不会流入井内和地面上的杂物、泥土掉落井内，确保井下工作人员安全。
5、井下施工采用安全行灯照明，电压不高于36伏，供电给井下的用电
设备的线路必须加装漏电保护设置。
6、开挖井口2米范围内严禁堆放杂物，井口和四周围要装设护栏栅，井周围平台上发现有杂物要及时清除。
7、井深挖至操作人员高度时，在距挖土面2米处设置安全保护挡板，吊筒上下时，井下人员应避于护板下，护板位置应随孔深增加，随作业面下移，在孔内上下递物和工具是严禁抛和下吊，必须严格用吊索系牢，孔口应设置活动安全盖板，下班后必须盖好盖板，并安全示警灯。
8、吊桶上下要扶正、牢固，并在摇动不大的情况下起吊或下放、吊桶钩的保险装置必须完好、牢固、吊桶内不装满，防止砂、石坠落伤人。
9、注意事项：
（1）进入施工现场的人员不准赤脚或穿拖鞋，必须戴好安全帽，上下井必须扎好安全带。
（2）井挖深至4米以下，需用可燃气体测定机，检查孔内是否有沼气，应立即妥善处理后，方可下井作业。
（3）下井前应对井内气体抽样或放小动物检查孔内是否存在有害气体，若发现有害气体含量超过允许值时，应将有害气体排出后，并不再产生毒气时，方可下井作业。
（4）上班前采用鼓风机向井底送风，必要时（井底过深）应适当送氧气，然后再下井作业。
在作业过程中，应保持通风。
（5）井上、井下人员必须随时保持有效、可靠的联系，每井节放一条软梯供施工人员从井上至井底上下用。
严禁用手脚爬踩孔壁或乘吊渣桶上下。
（6）井下作业人员应穿绝缘鞋，戴绝缘手套，以免漏电伤人。
10、井下作业必须在交接班前或终止当天当班作业时，用手钻或不小于直径16mm钢钎对孔下作业面不少于三点的品字形查探，正常作业时，应每挖深500mm检查一次，待无异常情况时，方可继续下挖。
11、挖井过程中如遇意外，急需进行安全抢救或技术处理时，必须严密组织急救工作，要有相应的技术安全措施。
12、井口上电路的电缆必须架高以上，严禁拖地或埋入土中。
引进井孔内的电缆、电线必须有防磨、防潮、防断等的防护措施。
13、施工用电必须一机一箱一闸一漏。
14、施工作业照明应采取安全矿灯或12V以下的安全工作灯，并应遵守《施工现场临时用电安全技术规范》JGJ46的规定。
15、坚持安全检查制度。
规定每月由项目安质部长牵头对工地进行两次安全检查，安质部要不定期地组织人员进行检查，专职安全员必须天天检查。
对检查出的问题、隐患要做好文字记录，并落实到人，限期整改完毕，对危及人身安全的险情，必须立即整改。
对每项要整改的问题整改完毕后都要由安全员进行验证。
