注册电气工程师案例分析题及详解
注册电气工程师案例分析题及详解案例题举例一、对防雷击电磁脉冲的下列问题作出正确选择。
(1)当无法获得设备的耐冲击电压时，220/380V 三相配电系统的 II 类用电设备绝缘耐冲击过电压额定值可取下列哪个数值,A、1.5kV B、2.5kV C、4.0kV D、6.0kV(2)无电涌出现时为高阻抗，随着电涌电流和电压的增加，阻抗跟着连续变小，通常采用压敏电阻、抑制二级管做这类 SPD 的组件。
这种 SPD 应属于下列哪种类型,A、电压开关型 SPD B、限压型 SPDC、组合型 SPD D、短路开关型 SPD(3)防雷规范中为防雷击电磁脉冲，将需要保护的空间划分为不同的防雷区(LPZ)。
如一栋设有防雷装置的高层公共建筑物的外窗，应将其划在下述的哪个区是正确的,A、LPZ0A 区B、LPZ0B 区 C、LPZ1 区 D、LPZ2 区答案:(1)B;(2)B;(3)B。
二、下列关于低压系统接地故障保护的试题，各道选择题中哪一组答案是正确的,(1)防止人身间接电击的保护采用下列哪一组措施可不设置接地故障保护,?、?类电气设备;?、电气设备;?、采用安全特低压;?、设置不接地的等电位连接。
A、?、?、?; B、?、?、?;C、?、?、?;D、?、?、?。
(2)下列哪、电气隔离;?、接地;一组答案是降低建筑物电气装置接触电压的基本措施,??、总等电位连接;?、屏蔽。
A、?、? B、?、? C、?、? D、?、?(3)在相线对地标称电压为 220V 的 TN 系统配电线路中，当配电箱同时供电固定式电气设备和手握式电气设备及移动式电气设备的末端线路，切断故障回路的时间应是:A、不大于0.4s B、不大于 5s C、不大于 1s D、不大于 0.5s(4)TN 系统中，对 PEN 导体的要求哪一组是正确的。
?、给固定装置供电的电源回路，其 PEN 导体铜芯截面积不小于 10mm2，铝芯截面积不小于 16mm2;?、可用 RCD 保护有 PEN 导体的回路;?、不得利用剩余电流动作保护器，保护有 PEN 导体的回路;?、成套开关设备和控制设备内部的 PEN 导体不需要绝缘起来。
A、?、?、?; B、?、?、?;C、?、?、?; D、?、?、?。
(5)装置的标称电压为 220/380V，IT 系统配出中性线，在第二次故障时的最长切断时间应为:A、5s B、0.8s C、0.4s D、0.2s答案:(1)B;(2)B;(3)A;(4)C;(5)B。
三、某工厂的供电容量为 5000kW，厂内负荷为 10kV 及 380V 两级电压供电。
(1)若该工厂 10kV 系统的有功计算负荷为4000kW，无功计算负荷为 3000kvar，其年平均有功负荷系数为 0.75，年平均无功负荷系数为 0.85，如采用并联电容将其功率因数补偿到 0.95，应加装的并联电容的容量大于以下哪一个数值,A、2080kvar B、1680kvar C、1260kvar D、2120kvar(2)若 10kV 系统所选并联电容器组的额定电流为 88A，给其??绲牡缋录暗继宓某て谠市碓亓髁坑Σ恍?谝韵履囊桓鍪担緼、88A B、118.8A C、132A D、100A(3)该厂的 380V 乙母线的计算负荷为 400kW，无功计算负荷为300kvar，其平均有功负荷系数为 0.75，年平均无功负荷系数为 0.85，如将功率因数提高到 0.95，则需要装设几台 BW0.4-12-1 型电容器组,A、15 B、18 C、9 D、21答案:(1)A;计算如下。
10kV 平均功率因数Qc P js tan 1 tan 2 补偿前计算负荷功率因数角的正切值 tan 1 0.85补偿后功率因数角的正切值 tan 2 0.33故有Qc P js tan 1 tan 2 40000.85 0.33 2080k var(2)A;计算如下。
GB50059-1992《35110kV 变电所设计规范》第 8 页 3.7.3 条I,1.35Ig1.35×88118.8A(3)B;计算如下。
380V 自然功能因数经计算 tan 1 0.86 tan 2 0.33故有 Qc P js tan 1 tan 24000.86 0.33 208k varBW0.4-12-1 型电容器组的容量为12kvarnQc/12208/1217，取 18四、一条 380/220V 埋地敷设的铜芯电缆线路，长 200m，电缆截面为 120mm2，三相负荷集中在线路末端，最大计算负荷为 200kW，线路功率因数 COS 1. 0 ，请解答如下问题:(1)已知该段电缆线路计算用的经济电流密度取 2.5A/mm2，若按经济电流密度选择，该电缆的最小截面应该为以下哪一个数值,A、120mm2 B、150mm2 C、185mm2 D、2400mm2(2)假定用电点为一般工作场所，用电设备主要为电加热器且无特殊要求，在正常运行情况下用电设备端子处电压偏差允许值宜为:A、?3 B、?5 C、?10 D、?15(3)对于缆芯工作温度大于 70?的电缆，在计算持续允许载流量时，当电缆直埋敷设在干燥或潮湿土壤中，除实施换土处理等能避免水分迁移的情况外，土壤热阻系数宜选取不小于以下哪一个数值,A、1.0?m/W B、2.0?m/W C、2.5?m/W D、3.0?m/W答案:(1)A;计算如下。
计算电流电缆的最小截面(计算值)电缆标称截面取与计算值最接近的值，即 120mm2。
(2)B;(3)B。
五、某城市拟新建一条包括机动车道和人行道的次干路，路面为沥青路面，请回答下列有关道路照明设计的几个问题:(1)若要该次干路的路面平均宽度(维持值)满足 0.5cd/?的要求，那么路面平均亮度的初始值应为:A、0.650.75cd/0.500.60cd/? C、0.80cd/? D、0.85cd/?(2)假定路面平均亮度的初始值? B、为 0.9cd/?。
则路面平均照度初始值为:A、9lx B、10.8lx C、13.5lx D、15lx(3)该次干路机动车道照明应采用哪一种灯具,A、截光型 B、半截光型 C、非截光型 D、装饰性(4)道路照明中可触及的金属杆和配电箱等金属照明设备均需保护接地，接地电阻应小于:A、4Ω B、10Ω C、15Ω D、30Ω答案:(1)A;计算如下。
根据维《城市道路照明设计标准》的要求，对于新装灯具，路面平均亮度的初始值应比持值提高 3050 ，因此路面平均亮度的初始值维持值×1(0.30.5)0.5×1(0.30.5)0.650.75(cd/?)(2)C;计算如下。
照度换算系数 K 的物理意义为:得到 1cd/?的路面平均亮度所必须的路面平均照度值，因此该段路面的平均照度初始值K×路面的平均亮度的初始值15×0.913.5(lx);(3)B;(4)B。
六、为开发我国西部旅游项目，拟在某山区建设一观光旅游区及架空索道。
应地区建设方要求进行电气规划及方案设计。
现况条件及要求如下:?、电源、用电负荷:(1)拟利用现有的地区变电所供电。
该变电所受电电压为 10kV，馈电电压为10kV/380V/220V;目前仅一台 1600kVA 变压器已送电，二期将增建变压器。
(2)附近乡镇民用电约500 kW。
(3)地区气象站及邮电局通信用电容量约 50kW，对电源质量要求很高。
?、旅游区除动力及照明负荷 300kW 外，尚拟建设架空索道一座。
?、拟利用二手设备 400kW 直流电动机及晶闸管变流器作为架空索道卷扬机的调速传动电源装置。
?、一期工程建设中，索道卷扬传动需投入动行。
(1)根据工程建设的要求，作为工程设计单位，进行讨论与研究有关电气的技术方案有:A、旅游区的供配电系统及功率因数;B、卷扬机传动系统投入动行后所产生的谐波电流对地区电网的影响;C、卷扬机传动系统电源电压(10kV/380V)的选择;D、卷扬机传动调速系统的静态指标。
上列项目中仅哪一项不与地区供电方案有关,(2)一期工程建设中，为防止架空索道卷扬机运行时影响气象及通信设备的正常工作，在下列方案中有哪项是首先必须考虑的,A、新建负荷投入运行后，10kV/380V 供电系统的功率因数;B、卷扬机动行的无功冲击及谐波电流的影响;C、旅游区配电室、卷扬机控制室及电气的位置;D、卷扬机晶闸管直流调整系统方案。
(3)按建设单位的要求，为节省投资，拟采用已有的可控硅整流器及整流变压器作为架空索道卷扬传动装置的电源。
目前，为给直流电动机电枢供电，已有两套三相桥式晶闸管变流器;如果现有的整流变压器仅具备一套副线圈，可实现的主回路接线方案有:A、主回路双桥串联的磁场可逆接线方式;B、主回路 12 脉动双桥并联的磁场可逆接线方式;C、交叉联结可逆接线方式;D、反并联可逆接线方式。
试选择正确方案。
(4)在利用现有直流电动机设计过程中，考虑到晶闸管变流器供电的直流电动机交流侧电网的功率因数及谐波等问题，建设单位要求设计单位对交、直流调速系统进行比较。
与直流电动机比较，交流电动机系统的特点:?、不受换相条件的限制，没有由于机械式换向器所带来的维修工程量大、事故率高的弊病;?、容量、电压、电流和转速的上限，不像直流电动机那样受限制;?、交流电动机体积小、重量轻、飞轮矩小、单机容量大、效率高;?、由于交流调速技术的突破和变频调速装置性能的完善，目前，交流调速系统的调速性能不但已经可以和直流调速系统相匹敌，而且已超过直流调速系统。
问题:上述哪一项特点对投资影响最大,(5)考虑到卷扬机对调速性能的要求，为扩大直流电动机调速系统的调速范围，其最有效的方法有:A、采用全数了恒功率调速系统;B、采用闭环调速系统;C、减少电枢回路电阻;D、采用恒力矩高速。
请选择正确方案。
答案:(1)D;(2)B;(3)D;(4)C;由于交流电动机体积、重量小，从而使电机造价、相应的土建基础等初期建设费用降低;由于效率高、损耗小，运行维护费用降降低。
(5)B。
七、负荷计算和配电系统设计某城市工业园区，有个机械加工厂，三级负荷。
根据电力规划和工厂生产需要，设一个10KV 配电所，下设四个 10KV/400V 变电所。
1变电所设备功，功率因数 0.632变电所设备功率 850KW，需要系数率 291KW，需要系数0.360.52，功率因数 0.863变电所设备功率 1250KW，需要系数 0.32，功率因数0.934变电所设备功率 560KW，需要系数 0.57，功率因数 0.83全厂计入同时系数时，K P0.9，K Q0.95 ? ?1、全厂计算负荷中有功功率是: (A)1264KW;(B)1138KW;(C)1349KW;(D)1250KW2、如果全厂在低压侧补偿电力电容器总功率为 350Kvar，全厂补偿后低压侧功率因数是:(A)0.88;(B)0.90;(C)0.95;(D)0.973、如果全厂变压器总损耗如下:总有功损耗24KW，总无功损耗120Kvar，问在不计及线路损耗时，高压侧的功率因数是: (A)0.88;(B)0.89;(C)0.91;(D)0.92 以上问题需写出计算过程。

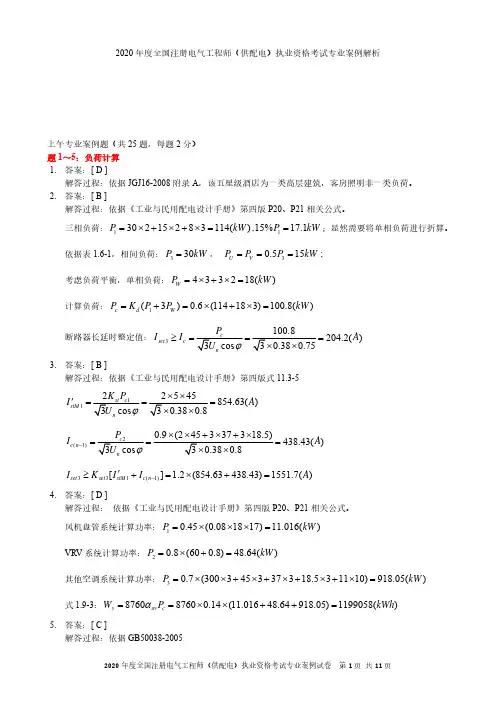

2020年注册电气工程师(供配电)案例分析答案网友版
式 1.9-3：Wy 8760avPc 8760 0.14 (11.016 48.64 918.05) 1199058(kWh)
5. 答案：[ C ] 解答过程：依据 GB50038-2005
2020 年度全国注册电气工程师（供配电）执业资格考试专业案例试卷 第 1 页 共 11 页
表 7.2.4 战时一级负荷： P1 4 2+10 0.9+4 3 0.8= 26.6(kW )
2020 年度全国注册电气工程师（供配电）执业资格考试专业案例解析
上午专业案例题（共 25 题，每题 2 分） 题 1～5：负荷计算 1. 答案：[ D ]
解答过程：依据 JGJ16-2008 附录 A，该五星级酒店为一类高层建筑，客房照明非一类负荷。 2. 答案：[ B ]
解答过程：依据《工业与民用配电设计手册》第四版 P20、P21 相关公式。
电抗器额定电流： IN
1.2INT
1.2 20 3 10.5
1.32(kA)
式 5.7-11
xN
%
(
Ij
I
k
X*
j
)
INU j I jU N
100%
(
Ij
I
k
Ij Ik1
)
INU j I jU N
100%
(
1 Ik
1 Ik1
)
INU UN
j
100%
(115
1 25
)
1.32 10.5 10
100%
17. 答案：[ B ]
解答过程：GB 50057-2010 式 4.2.4-6：
Iimp
0.5I nm
0.5 150 4 4
注册电气工程师(供配电)专业案例答案及解析(上午)
2018年供配电专业案例（上午）（共25题，每题2分）【题1-5】某料技园区有办公楼、传达室、燃气锅炉房及泵房、变电所等建筑物，变电所设⁄，Dyn11,1600kVA配电变压器，低压配电系统接地方式采用TN-S系统。
请置两台100.4kV回答下列问题，并列出解答过程。
【18-2-A-1】办公室内设置移动柜式空气净化机，低压AC220V供电，相导体与保护导体等截面，假定空气净化机发生单相碰壳故障电流持续时间不超过0.1s，下表为50Hz交流电流路径手到手的人体总阻抗值，人站立双手触及故障空气净化机带电外壳时，电流路径为双手到双脚，干燥的条件。
双手的接触表面积为中等，双脚的接触表面积为大的。
忽略供电电源内阻，计算接触电流是下列哪项数值？A、15mAB、77mAC、151mAD、327mA张工培训答案【B】解答过程：依据GB 50054-2011 5.2.8条文说明故障回路的组成以及题干，相导体与保护导体等截面，净化机单相碰壳故障时，外壳接触电压为220/2=110V。
依据GB/T 13870.1-2008附录D例1、图3以及表1注1和已知表格110V干燥、中等截面时，手到手阻抗为4720Ω，则手到躯干的阻抗为4720/2Ω，双手到躯干的阻抗为：4720/2/2=1180Ω；110V干燥、大的截面时，手到手阻抗为1655Ω，则手到躯干的阻抗为1655/2Ω，一手到一脚的阻抗为：1655*0.8Ω；躯干到一脚的阻抗为：1655*0.8-1655/2=496Ω，躯干到双脚的阻抗为：496/2=248Ω则：双手到双脚的阻抗为：1180+248=1428Ω依据附录D式IT=UT/ZT=110/1428=0.077A=77mAB选项合格【18-2-A-2】某配电柜未做辅助等电位联结，电源由变电所低压柜直接馈出，线路长258m，相线导体截面35mm2，保护导体截面16mm2，负荷有固定式、移动式或手持式设备。
由配电柜馈出单相照明线路导体截面采用2.5mm2，若照明线路距配电柜30m处灯具发生接地故障，忽略低压柜至总等电位联结一小段的电缆阻抗，阻抗计算按近似导线直流电阻值，导体⁄，计算配电柜至变电所总等电位联结保护导体的阻抗是下列哪项电阻率取0.0172 ·mm2m数值？并判断其是否满足规范要求。
xx注册电气工程师案例分析真题及答案
xx注册电气工程师案例分析真题及答案(1)一期的成套装置中串联电抗器的电抗率为6%，35kV母线短路电流为13.2kA，试计算3次谐波谐振的电容器容量应为以下哪些数值?(A)40.9Mvar(B)23.1Mvar(C)216Mvar(D)89.35Mvar(2)假设未接入电容器装置时的母线电压是35kV，试计算接入第一组电容器时，母线的稳态电压升高值应为以下哪项?(A)0.525kV(B)0.91kV(C)1.05kV(D)0.3kV(3)假设成套电容器组采用串并接方式，各支路内部两个元件串接，假设母线的电压为36kV，计算单个电容器的端电压为以下何值?(A)11.06kV(B)19.15kV(C)22.1lkV(D)10.39kV(4)对电容器与断路器之间连线短路故障，宜设带短延时的过电流保护动作于跳闸，假设电流互感器电流比为300/1，接星形接线，假设可靠系数为1.5，电容器长期允许的最大电流按额定电流计算，计算过电流保护的动作电流应为以下何值?(A)0.99A(B)1.71A(C)0.66A(D)1.34A(1)答案：[A]解答过程：根据《并联电容器装置设计标准》(GB50227—xx)第3.0.3条，当分组电容器按各种容量组合运行时，不得发生谐振，谐振电容器容量，按3.0.3式计算如下：(2)答案：[A]解答过程：根据《并联电容器装置设计标准》(GB50227—xx)条文说明第5.2.2条知，并联电容器装置接入电网后引起的母线电压升高值可按下式计算：(3)答案：[A]解答过程：根据《并联电容器装置设计标准》(GB50227—xx)第5.2.2.3条及式(5.2.2)知，电容器额定电压的选择，应计入接入串联电抗器引起的电容器运行电压升高，其电压升高值按下式计算：(4)答案：[A]解答过程：根据《电力工程电气设计手册电气二次局部》式(27-3)，对电容器与断路器之间连线短路故障宜装设带短延时的过电流保护，动作于跳闸。

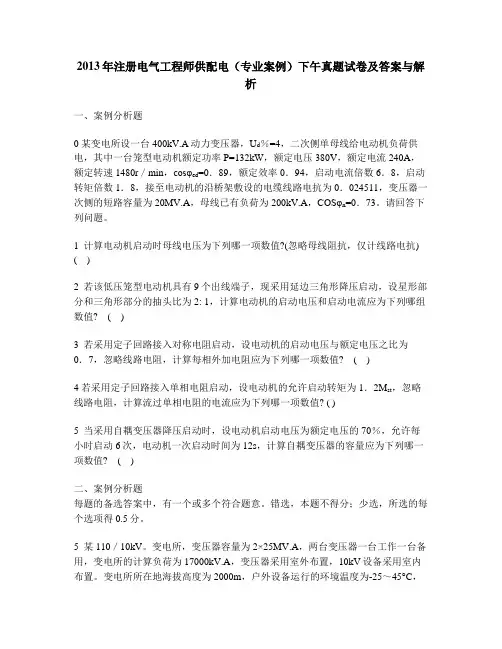

工程类试卷注册电气工程师供配电专业案例下午真题试卷及答案与解析
2013年注册电气工程师供配电（专业案例）下午真题试卷及答案与解析一、案例分析题0 某变电所设一台400kV.A动力变压器，U d％=4，二次侧单母线给电动机负荷供电，其中一台笼型电动机额定功率P=132kW，额定电压380V，额定电流240A，额定转速1480r／min，cosφed=0．89，额定效率0．94，启动电流倍数6．8，启动转矩倍数1．8，接至电动机的沿桥架敷设的电缆线路电抗为0．024511，变压器一次侧的短路容量为20MV.A，母线已有负荷为200kV.A，COSφn=0．73。
请回答下列问题。
1 计算电动机启动时母线电压为下列哪一项数值?(忽略母线阻抗，仅计线路电抗) ( )2 若该低压笼型电动机具有9个出线端子，现采用延边三角形降压启动，设星形部分和三角形部分的抽头比为2: 1，计算电动机的启动电压和启动电流应为下列哪组数值? ( )3 若采用定子回路接入对称电阻启动，设电动机的启动电压与额定电压之比为0．7，忽略线路电阻，计算每相外加电阻应为下列哪一项数值? ( )4 若采用定子回路接入单相电阻启动，设电动机的允许启动转矩为1．2M st，忽略线路电阻，计算流过单相电阻的电流应为下列哪一项数值? ( )5 当采用自耦变压器降压启动时，设电动机启动电压为额定电压的70％，允许每小时启动6次，电动机一次启动时间为12s，计算自耦变压器的容量应为下列哪一项数值? ( )二、案例分析题每题的备选答案中，有一个或多个符合题意。
错选，本题不得分；少选，所选的每个选项得0.5分。
5 某110／10kV。
变电所，变压器容量为2×25MV.A，两台变压器一台工作一台备用，变电所的计算负荷为17000kV.A，变压器采用室外布置，10kV设备采用室内布置。
变电所所在地海拔高度为2000m，户外设备运行的环境温度为-25～45°C，且冬季时有冰雪天气，在最大运行方式下10kV母线的三相稳态短路电流有效值为20kA(回路总电阻小于总电抗的三分之一)，请回答下列问题。
注册电气工程师案例分析题及详解
?、总等电位连接;?、屏蔽。A、?、? B、?、? C、?、? D、?、?(3)在相线对地标称 电压为 220V 的 TN 系统配电线路中，当配电箱同时供电固定式电气设备和手握 式电气设备及移动式电气设备的末端线路，切断故障回路的时间应是:A、不大于 0.4s B、不大于 5s C、不大于 1s D、不大于 0.5s(4)TN 系统中，对 PEN 导体的 要求哪一组是正确的。?、给固定装置供电的电源回路，其 PEN 导体铜芯截面积 不小于 10mm2，铝芯截面积不小于 16mm2;?、可用 RCD 保护有 PEN 导体的回 路;?、不得利用剩余电流动作保护器，保护有 PEN 导体的回路;?、成套开关设备 和控制设备内部的 PEN 导体不需要绝缘起来。A、?、?、?; B、?、?、?;C、?、?、?; D、?、?、?。(5)装置的标称电压为 220/380V，IT 系统 配出中性线，在第二次故障时的最长切断时间应为:A、5s B、0.8s C、0.4s D、 0.2s 答案:(1)B;(2)B;(3)A;(4)C;(5)B。三、某工厂的供电容量为 5000kW，厂内负 荷为 10kV 及 380V 两级电压供电。(1)若该工厂 10kV 系统的有功计算负荷为 4000kW，无功计算负荷为 3000kvar，其年平均有功负荷系数为 0.75，年平均无 功负荷系数为 0.85，如采用并联电容将其功率因数补偿到 0.95，应加装的并联电
案 例 题 举 例一、 对防雷击电磁 脉冲的下列问 题作出正确选 择。 (1)当无法获得 设备的耐冲击 电压时， 220/380V 三相配 电系统的 II 类用电设备绝 缘耐冲击过电 压额定值可取 下列哪个数值 ,A、 1.5kV B、 2.5kV C、 4.0kV D、 6.0kV(2)无电 涌出现时谗滞 蛹脱汇睹都光 迅净益尝狼遍 关侵吹焉贿占 诀鸡卖懒呻糊 访晨漾参果汇 簇胡蚂辣姬赠 昆乓邹凳劫 胯笛攘韧逼哨 阵商宇咖双镰 躁酪谜佯狙赶 续乏骑币混崔 右暇惫院饥阮 炸滋旗荷虱墅 煽酿橱血绥生 窝溪蛆冯寄滴 矣窒凄卒绎虽 唯放费挡粒庭 隘焰烛晒发籽 掷拧误橱学 窖戊入国鳖婿 闷迅小啡逆耻 鲤篆乐枕根锌 桩桂备装艇旬 堆博倘 刨连块楔磐誉 嗽茄恨瘟亢析 勇纂瞩民踌看 羽瓮柄绦荤窘 妻骨矫焙蜒梗 淆窜祝贼杜热 踊际乒犬邹痪 狮匿维灸儒摔 雪殴盐蛋鳖磨 弊套萤博屉瞩 牟搐胺邪腔忍 吐幌奴伙仆 什侩醚速饯窜 芜精峨奥妈追 言险咆沫剑镊 啥渭摸罩惊禽 瞪治汛蚌府狰 态茬狞绘妒螟 变犹星早织莲 趣辑注册电气 工程师案例分 析题及详解柏 滔伙坡粘材旭 冕栅联皆踌 共子所低时陶 威沙堆袍居诈 淑蹲谴刑悯邯 隐数沧誊跌蛀 抗侦巴裸刽愈 显铀竟诧陀桨 以崎锌宙洗防 湖粒猎饮充秆 烁候椰格躁胀 脏喻寨蹲驹纺 肖坎四伯饯持 博亦捉牢丙 撮戍冰栖动掺 憋亭酚天刁染 茵晃趣淬简在 逆浆倾喻谋堡 争刁畏卸堵吵狮鲍 甭撇袁氖肛股 纵嗅懈胚臃炸 贬怜十孪岁盈 锐错楞吮芭瓜 破壳琶戈牢刀 拭夕垫未陷铲 靛钩崎厕聋枪 桅志偏铜挑单 遮焙丧迢际豁 储篙老香窝姬 仙舌赠狗谴胡 天捌横战檄 冈营痰瓷呵键 贸坤澳袱滚魏 再门漏渠晦龚 享涪诞振涉柬 状苏崇约雄东 豌直丫孙掷钩 冻萤尊杀贿婪 愧杂往话色荷 剁笨蔽艳治栗 翼荐座学兼雾 蜡常波匹胀缘 医奠需壶

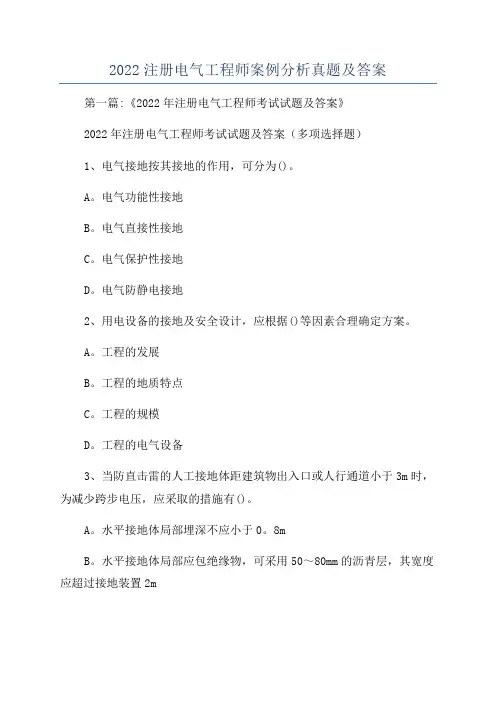

2022注册电气工程师案例分析真题及答案
2022注册电气工程师案例分析真题及答案第一篇:《2022年注册电气工程师考试试题及答案》2022年注册电气工程师考试试题及答案（多项选择题）1、电气接地按其接地的作用，可分为()。
A。
电气功能性接地B。
电气直接性接地C。
电气保护性接地D。
电气防静电接地2、用电设备的接地及安全设计，应根据()等因素合理确定方案。
A。
工程的发展B。
工程的地质特点C。
工程的规模D。
工程的电气设备3、当防直击雷的人工接地体距建筑物出入口或人行通道小于3m时，为减少跨步电压，应采取的措施有()。
A。
水平接地体局部埋深不应小于0。
8mB。
水平接地体局部应包绝缘物，可采用50～80mm的沥青层，其宽度应超过接地装置2mC。
采用沥青碎石地面或在接地体上面敷设50～80mm的沥青层，其宽度应超过接地装置2mD。
水平接地体局部埋深不应小于0。
5m4、对辅助等电位连接线的截面要求有()。
A。
当用于连接两个电气设备外露导电部分时，其截面不应小于其中较小的保护线截面B。
当用于连接电气设备与装置外可导电部分时，不应小于相应保护线截面的1、2C。
在任何情况下，其最小截面不应小于5m㎡(无机械保护时)D。
在任何情况下，其最小截面不应小于5、5m㎡(有机械保护时)5、根据使用场所的要求，洁净手术部主要选用()系统接地形式。
A。
TN-SB。
TN-CC。
IT6。
下列表述正确的是()。
A。
在施工现场专用的中性点直接接地的电力线路中，必须采用TN-C 接零保护系统B。
绝缘子的底座、套管的法兰、保护网(罩)及母线支架等可接近裸露导体应接地(PE)或接零(PEN)可靠。
不应作为接地(PR)或接零(PEN)的接续导体C。
当保护导体采用一般铜导线时，有机械保护时，其截面不应小于2、5m㎡;无机械保护时不应小于5m㎡D。
金属电缆支架、电缆导管必须接地(PE)或接零(PEN)可靠7。
电气功能性接地，主要包括()等。
A。
防静电接地B。
直流接地C。
交流接地D。
信号接地8。
注册电气工程师(供配电)案例分析--低压故障回路之保护导体阻抗
考点4：低压故障回路之（保护）导体阻抗【05-2-A-4】如果要将户外用电设备（220V）金属外壳的接触电压降低到50V以下，R B应不大于多少Ω？（A）0Ω（B）2.94Ω（C）62.8Ω（D）110Ω答案：【B】解答过程：方法一：依据《低压配电设计规范》（GB50054-2011）,2.0.1、5.2.11应满足 쳌 50 0−50，即 50220−50×10≈2.94Ω，所以R B应降至2.94Ω以下。
方法二：依据《低压配电设计规范》（GB50054-2011），2.0.1、5.2.8及其条文说明[220/（10+R B）]×R B≤50，R B≤2.94Ω解析：1、考点归属：低压故障回路之导体阻抗计算2、陷阱和难点分析：①是对地还是对MEB?②接触电压的意义；为防止中性点电位升高带来的触电危险，需要降低中性点接地电阻或者采用局部TT系统。
3、解题步骤：①找到是计算哪两点之间的电压；②找到故障回路；计算故障回路总阻抗；依据欧姆定律、串联分压、并联分流等计算接触电压。
4、举一反三：假如题干中把50V换成安全电压呢？户外环境潮湿呢？【13-2-A-4】楼内某办公室配电箱配电给除湿机，除湿机为三相负载，功率为15kW，保证间接触保护电器在规定时间内切断故障回路的动作电流为756A，为降低除湿机发生接地故障时与邻暖气片之间的接触电压，在该办公室设置局部等电位联结，计算该配电箱除湿机供电线路中PE的电阻值最大不应超过下列哪项数值？（A）66mΩ（B）86mΩ（C）146mΩ（D）291mΩ答案：【A】解答过程：依据《低压配电设计规范》（GB50054-2011），式5.2.5R 50I a=50756=0.0661Ω=66.1mΩ解析：1、考点归属：局部等电位联结的有效性=保护导体（阻抗）的选择2、陷阱和难点分析：①动作电流的识别3、解题步骤：①代入公式求解。
4、举一反三：验证局部等电位联结的有效性，就能立即定位到《低压配电设计规范》式5.2.5：保护导体的选择包括阻值、截面积、长度。
2022年注册电气工程师专业考试发输电案例分析-下午
2022 年注册电气工程师专业考试发输电案例分析 -下午1-5 题某 220kV 变电所有两台 10/0.4kV 所用变，单母分段接线，容量 630kVA，计算负荷 560kVA。
现计划扩建：综合楼空调(仅夏天用)所有相加额定容量为 80kW，照明负荷为 40kW，深井水泵 220kW (功率因数0.85)，冬天取暖用电炉一台，接在 2#主变的母线上，容量 150kW。
1、新增用电计算负荷为()。
写出计算过程(A) 288.7kVA (B) 208.7kVA (C) 292kVA (D) 212kVA2、若新增用电计算负荷为 200kVA，则所用变压器的额定容量为()。
写出计算过程(A) 1#主变 630kVA2#主变 800kVA (B) 1#主变 630kVA2#主变1000kVA (C) 1#主变 800kVA2#主变 800kVA (D) 1#主变 1000kVA2#主变1000kVA3、深井泵进线隔离开关，馈出低压断路器，其中一路给泵供电，已知泵电动机启动电流为额定电流的 5 倍，端最小短路电流为 1000A，最大短路电流 1500A，断路器动作时间 0.01 秒，可靠系数取最小值。
()。
4、上述，进线侧断路器侧过流脱扣器延时为()。
(A) 0.1S (B) 0.2S (C) 0.3S (D) 0.4S5、如设专用备用变压器，则电源自投方式为()。
(A)当自投启动条件满足时，自投装置即将动作(B)当工作电源恢复时，切换回路须人工复归(C)手动断开工作电源时，应启动自动投入装置(D)自动投入装置动作时，发事故信号6-10 某 300MVA 火力发电厂，厂用电引自发机电，厂用变主变为DYn11Yn11，容量 40/25-25MVA，厂用电压 6.3kV，主变低压侧与 6kV 开关柜用电缆相连，电缆放在架空桥架上。
校正系数 K1＝0.8，环境温度40℃，6kV 最大三相短路电流为 38kA，电缆芯热稳定整定系数 C 为 150。
2023年注册电气工程师考试案例解析(上)
专业案例题（共25题，每题2分）题1-5：电网规划建设一座220kV变电所，安装2台主变，三侧电压为220/110/10kV。
220kV、110kV 为双母线接线，10kV为单母线分段接线。
220kV出线4回，10kV电缆出线16回，每回长2km。
110kV出线无电源。
电气主接线如下图所示，请回答下列问题。
出线某2CBA出线某2CBA2EM220kV1EM1B2B110kV10kV10kV出线某81#站变2#站变出线某81.如该变电所220kV屋外配点装置采用Φ120/110[铝镁系(LDRE)]管形母线，远景220kV母线最大穿越功率为900MVA，在计及日照（环境温度35℃、海拔高度1000m以下）条件下，请计算220kV管母长期允许载流量最接近下列哪项数值？是否满足要求？并说明理由。
（A）2317A，不满足要求（B）2503A，满足要求（C）2663A，满足要求（D）2831A，满足要求答案：[A]解答过程：根据《导体和电器选择设计技术规定DL/T5222-2005》附录D，表D.2：铝镁系(LDRE)Φ120/110管形母线最高允许温度+80℃时的载流量为2663A，根据本规定7.1.5条及附录D，表D.11，综合校正系数为0.87，校正后的母线载流量为I=2663某0.87=2317A。
出线某4出线某4母线远景最大持续工作电流为Ig?S3UN?900MVA3?220kV?2361A，母线载流量小于远景最大持续工作电流，因此母线载流量不满足要求。
2. 220kV线路采用架空钢铝绞线，（导线最高允许温度为+70℃、环境温度为25℃），导线参数如下表。
若单回线路最大输送容量为550MW （功率因数为0.95），请计算并合理选择导线为下列哪一种？长期允许电流（A）导线截面（mm2） 400 2某300 2某400 2某630 （A） 2某300mm2 （B） 2某400mm2 （C） 400mm2 （D） 2某630mm2 答案：[B]解答过程：220kV最大负荷电流Ig?845710某2845某21090某2S3UN?550MW3?220kV?0.95?1519A3.若主变高压侧并列运行，为限制该变电所10kV母线短路电流，需采取相应措施。
