指纹识别模块性能对比
电容式指纹模块工作原理

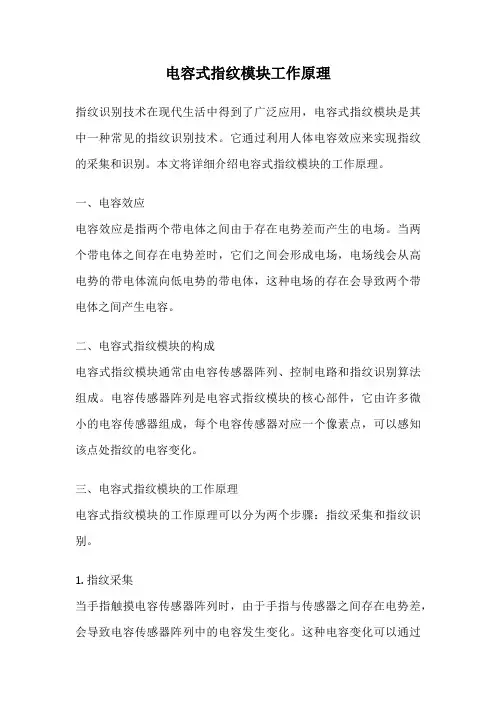

电容式指纹模块工作原理指纹识别技术在现代生活中得到了广泛应用，电容式指纹模块是其中一种常见的指纹识别技术。
它通过利用人体电容效应来实现指纹的采集和识别。
本文将详细介绍电容式指纹模块的工作原理。
一、电容效应电容效应是指两个带电体之间由于存在电势差而产生的电场。
当两个带电体之间存在电势差时，它们之间会形成电场，电场线会从高电势的带电体流向低电势的带电体，这种电场的存在会导致两个带电体之间产生电容。
二、电容式指纹模块的构成电容式指纹模块通常由电容传感器阵列、控制电路和指纹识别算法组成。
电容传感器阵列是电容式指纹模块的核心部件，它由许多微小的电容传感器组成，每个电容传感器对应一个像素点，可以感知该点处指纹的电容变化。
三、电容式指纹模块的工作原理电容式指纹模块的工作原理可以分为两个步骤：指纹采集和指纹识别。
1. 指纹采集当手指触摸电容传感器阵列时，由于手指与传感器之间存在电势差，会导致电容传感器阵列中的电容发生变化。
这种电容变化可以通过测量电荷的积累和消散来实现。
具体而言，当手指接触到电容传感器时，电容传感器与手指之间形成了一个微小的电容，这个电容会导致电容传感器上的电荷积累。
然后，电容传感器上的电荷会通过传感器周围的电路消散。
通过测量电容传感器上电荷的积累和消散速度，可以得到手指与传感器之间的电容变化，从而获取到指纹的特征。
2. 指纹识别获取到指纹特征后，电容式指纹模块会将其与事先存储在数据库中的指纹特征进行比对。
指纹识别算法会通过比对两者之间的相似度来判断是否匹配。
如果匹配度高于设定的阈值，系统将判定为匹配成功，否则判定为匹配失败。
四、优势和应用电容式指纹模块相比其他指纹识别技术有以下几个优势：1. 高精度：电容式指纹模块可以获取到较高精度的指纹图像，有利于提高指纹识别的准确性。
2. 快速响应：电容式指纹模块的指纹识别速度较快，可以在短时间内完成指纹识别过程。
3. 高安全性：每个人的指纹特征都是独一无二的，电容式指纹模块可以通过采集和识别指纹特征来实现个人身份的识别和认证。
指纹识别模块指导
准备实验需要的设备。
硬件: 试验箱、电源线、串口线、网线、指纹扫描模块、PC机一台。
一．软件: 虚拟机、超级终端、FTP软件。
二．连线方式将指纹识别模块安装在经典2410DVP试验箱的168扩展槽中。
三．实验原理指纹模块是面向广阔的锁具市场、保险箱（柜）、安防及工控市场, 推出的。
她是由32位高性能可编程处理器、活体指纹采集芯片和指纹识别核心固件等构成的一个独立的嵌入式指纹识别系统。
本指纹模块具有200枚以上指纹存储能力, 可扩展到上千枚, 具备1秒以内的指纹比对性能, 支持1: 1和1: N两种比对模式, 能够任意兼容各类指纹传感芯片, 允许客户内置应用程序, 减化应用方案, 节省开发成本。
本模块可提供全面的ODM定制服务, 时时刻刻、轻轻松满足您的个性化指纹产品需求。
功能用途指纹模块是嵌入式指纹产品的核心。
她面向锁具、安防和工控企业, 为他们提供一个“快速应用指纹技术”的硬件平台。
在这个平台上, 企业只需专注于原有产品, 无须关注指纹传感器的接入、指纹注册比对等远离其核心价值的技术, 从而在不增加研发成本的同时提升原有产品的应用价值。
指纹模块功能:活体指纹识别脱机指纹注册（250枚）脱机指纹比对（1: 1.1: N）可内置应用程序（固件）可接入任意指纹传感器件（光学、半导体电容、半导体温感、半导体压感、按压式、滑动式）丰富的接口支持（32位GPIO、SPI、UART、I2C.RF）指纹模块应用范围:指纹门锁指纹保险柜（箱）指纹文件柜指纹工控设备指纹遥控器指纹通关设备指纹POS机指纹IC卡读卡器指纹数码产品指纹电气开关等技术规格指纹模块一般参数:注: 指纹采集传感器选择请参考附录1。
模块优势可编程直接在模块的主控MCU中写入应用程序兼容性强能够兼容全球各种指纹传感芯片（光感、电容、电感、温感、压感, 滑动式和按压式）（用户可指定）指纹容量大片内可存储250枚以上指纹, 支持片外扩展注册比对性能优越指纹算法经过多年商用, 嵌入式环境下FAR、FRR性能优良服务好提供24小时技术支持和全面的ODM定制服务（只需提供规格书）四、程序分析根据如上提供的指纹操作API, 在linux开发环境下编写程序实现对指纹模块的完整操作。
光学指纹锁VS半导体指纹锁,到底应该选哪种？
智能家居的日益普及，正改变着人们的生活方式。
最近几年，智能锁市场十分火热，不少家庭已将传统机械锁淘汰，换上了更加便捷安全的智能锁。
目前市面上智能锁的解锁方式以指纹解锁为主流，然而我们在选购时会发现，指纹锁又分为光学指纹识别和半导体指纹识别，至于两者孰优孰劣，不同的商家各执一词。
那么作为消费者，我们到底应该如何选择呢？两种指纹识别技术都有各自的优势和不足，我们来分别看一下：光学指纹识别的优势1.环境适应性较强。
光学指纹头采集窗一般采用钢化玻璃，能够一定程度的抗压抗磨和耐腐蚀，对工作环境的温度和湿度适应较好，且玻璃表面易于清洁，既可用于家庭等普通环境，也可用于潮湿、高温和粉尘等特殊环境。
2.稳定性好。
光学指纹技术诞生较早，经历了市场的长期考验，加上光学指纹头对环境的适应能力，因此使用稳定性较好，理论寿命也较长。
3.造价成本低。
光学指纹头已具备成熟的行业规模，可模块化量产，并且光学指纹头的制造材料较便宜，因此相较于半导体指纹头造价成本更低。
光学指纹识别的不足1.防伪性能较弱。
由于光学指纹头的原理是利用指纹的脊和谷对光反射不同来成像，因此很难辨别指纹的真伪，难以防范指纹膜、假手指等工具。
2.识别精度不高。
由于识别原理的原因，指纹的深浅、干湿都会对光学指纹头的识别准确度造成影响。
3.功耗较大。
光学指纹锁在识别时需要发射强光，因此更为耗电，一般半年左右就需要换一次电池。
半导体指纹识别的优势1.只识别活体指纹，安全性高。
可更好地辨别指纹真伪，有效抵御指纹膜、假手指。
2.具有非常高的识别灵敏度和精度。
半导体指纹头的识别原理是由上万个电容器组成电容阵列，采集指纹脊和谷到触板的距离形成指纹数据，相比光学指纹头，可以采集到更精细的指纹细节，识别速度也更快，也能更大程度避免手指干湿或指纹深浅造成的影响。
3.功耗较小。
半导体指纹锁的待机时间普遍在一年以上。
半导体指纹识别的不足1.造价稍高。
半导体指纹识别模块各部分零件的成本相较于光学指纹较高。
指纹模块测试标准2

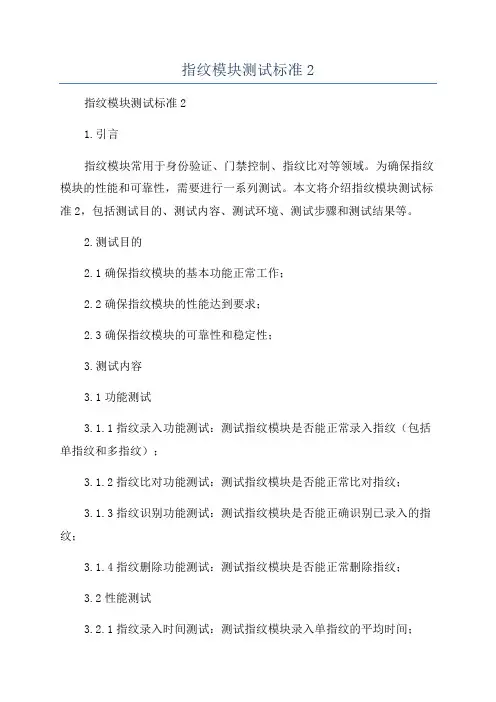

指纹模块测试标准2指纹模块测试标准21.引言指纹模块常用于身份验证、门禁控制、指纹比对等领域。
为确保指纹模块的性能和可靠性，需要进行一系列测试。
本文将介绍指纹模块测试标准2，包括测试目的、测试内容、测试环境、测试步骤和测试结果等。
2.测试目的2.1确保指纹模块的基本功能正常工作；2.2确保指纹模块的性能达到要求；2.3确保指纹模块的可靠性和稳定性；3.测试内容3.1功能测试3.1.1指纹录入功能测试：测试指纹模块是否能正常录入指纹（包括单指纹和多指纹）；3.1.2指纹比对功能测试：测试指纹模块是否能正常比对指纹；3.1.3指纹识别功能测试：测试指纹模块是否能正确识别已录入的指纹；3.1.4指纹删除功能测试：测试指纹模块是否能正常删除指纹；3.2性能测试3.2.1指纹录入时间测试：测试指纹模块录入单指纹的平均时间；3.2.2指纹比对时间测试：测试指纹模块比对两个指纹的平均时间；3.2.3指纹识别时间测试：测试指纹模块识别指纹的平均时间；3.2.4容量测试：测试指纹模块最大支持指纹数量；3.3可靠性测试3.3.1重复性测试：重复录入同一指纹，测试指纹模块是否能正确识别；3.3.2确定性测试：录入不同指纹，测试指纹模块是否能正确区分；3.3.3环境影响测试：测试指纹模块在不同环境条件下（如温度、湿度）是否能正常工作；4.测试环境4.1硬件环境：指纹模块、电脑/物联网设备；4.2软件环境：测试软件/SDK、操作系统；4.3环境条件：温度、湿度等环境参数需符合指纹模块的要求；5.测试步骤5.1功能测试5.1.1启动测试软件/SDK，并连接指纹模块；5.1.2录入指纹测试：按照指纹模块的操作指南，录入指纹，并验证是否录入成功；5.1.3比对指纹测试：录入两个指纹，并进行比对，检查比对结果是否正确；5.1.4识别指纹测试：录入指纹后，再次使用指纹进行识别验证，并检查识别结果是否正确；5.1.5删除指纹测试：选择已录入的指纹，进行删除操作，并验证是否删除成功；5.2性能测试5.2.1指纹录入时间测试：使用定时器记录单指纹录入的时间，多次测试取平均值；5.2.2指纹比对时间测试：使用定时器记录两个指纹比对的时间，多次测试取平均值；5.2.3指纹识别时间测试：使用定时器记录指纹识别的时间，多次测试取平均值；5.2.4容量测试：连续录入指纹直到指纹模块容量满，记录最大支持指纹数量；5.3可靠性测试5.3.1重复性测试：连续多次录入同一指纹，并进行识别验证，检查是否能正确识别；5.3.2确定性测试：录入不同指纹，并进行识别验证，检查是否能正确区分；5.3.3环境影响测试：在不同温度、湿度条件下进行指纹录入和识别验证，检查是否能正常工作；6.测试结果6.1功能测试结果：记录指纹录入、比对、识别、删除的结果；6.2性能测试结果：记录指纹录入时间、比对时间、识别时间和最大支持指纹数量；6.3可靠性测试结果：记录重复性、确定性和环境影响测试的结果。
指纹模块测试标准2

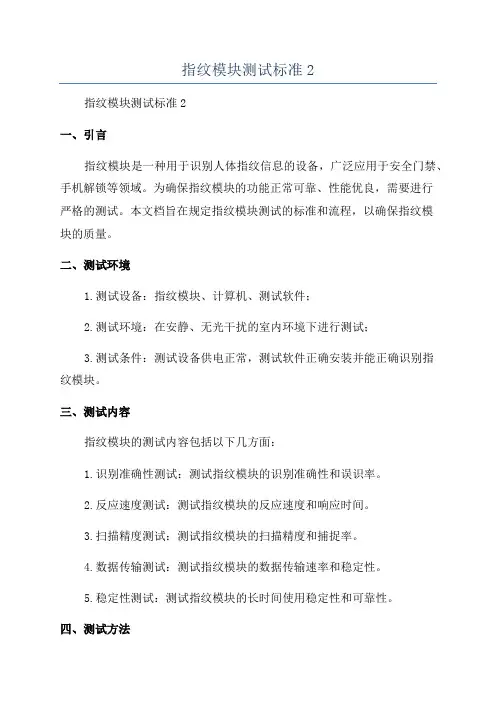

指纹模块测试标准2指纹模块测试标准2一、引言指纹模块是一种用于识别人体指纹信息的设备，广泛应用于安全门禁、手机解锁等领域。
为确保指纹模块的功能正常可靠、性能优良，需要进行严格的测试。
本文档旨在规定指纹模块测试的标准和流程，以确保指纹模块的质量。
二、测试环境1.测试设备：指纹模块、计算机、测试软件；2.测试环境：在安静、无光干扰的室内环境下进行测试；3.测试条件：测试设备供电正常，测试软件正确安装并能正确识别指纹模块。
三、测试内容指纹模块的测试内容包括以下几方面：1.识别准确性测试：测试指纹模块的识别准确性和误识率。
2.反应速度测试：测试指纹模块的反应速度和响应时间。
3.扫描精度测试：测试指纹模块的扫描精度和捕捉率。
4.数据传输测试：测试指纹模块的数据传输速率和稳定性。
5.稳定性测试：测试指纹模块的长时间使用稳定性和可靠性。
四、测试方法根据上述测试内容，可以采取以下方法进行指纹模块的测试：1.识别准确性测试：使用一定数量的已知指纹进行测试，记录正确识别数量和误识数量，计算准确率和误识率。
2.反应速度测试：通过设定不同的响应时间要求，测试指纹模块的反应速度，并记录响应时间。
3.扫描精度测试：使用一定数量的已知指纹进行测试扫描精度，记录正确扫描数量和漏扫数量，计算捕捉率和误扫率。
4.数据传输测试：通过传输一定数量的指纹数据，测试数据传输速率和稳定性，记录传输时间和传输错误率。
5.稳定性测试：运行指纹模块一段较长时间，并进行正常使用和反复测试，记录其稳定性和可靠性。
五、测试记录与评估在进行指纹模块的测试过程中，需要记录测试结果和测试数据，并进行评估和分析。
测试记录包括测试时间、测试人员、测试设备、测试环境等信息。
评估结果应包括准确率、误识率、反应时间、捕捉率、误扫率、传输速率、传输错误率、稳定性等指标。
六、测试报告根据测试记录和评估结果，编制测试报告。
测试报告应包括以下部分内容：1.测试目的和背景；2.测试环境和条件；3.测试内容和方法；4.测试结果和评估；5.结论和建议。
电容式指纹模块工作原理
电容式指纹模块工作原理
电容式指纹模块是一种常见的指纹识别技术，其工作原理基于电容变
化的检测。
该模块由指纹传感器和信号处理器两部分组成。
指纹传感器是电容式指纹模块的核心部件，其主要作用是将指纹的图
案转换成电信号。
当手指放置在传感器上时，由于指纹的凹凸不平，
会导致传感器上的电容值发生变化。
传感器会将这种变化转换成电信号，并将其传输给信号处理器。
信号处理器是电容式指纹模块的另一部分，其主要作用是对传感器传
输过来的电信号进行处理和分析。
信号处理器会将电信号转换成数字
信号，并将其与预先存储的指纹模板进行比对。
如果两者相似度达到
一定的阈值，则认为指纹匹配成功，否则认为指纹匹配失败。
电容式指纹模块相比其他指纹识别技术具有以下优点：
1. 高精度：电容式指纹模块可以检测到指纹的微小变化，因此具有较
高的识别精度。
2. 高速度：电容式指纹模块的信号处理器可以快速地将传感器传输过
来的电信号转换成数字信号，并进行比对，因此具有较高的识别速度。
3. 高安全性：电容式指纹模块可以检测到指纹的三维结构，因此可以有效地防止指纹模拟攻击。
总之，电容式指纹模块是一种高精度、高速度、高安全性的指纹识别技术，其工作原理基于电容变化的检测。
随着指纹识别技术的不断发展，电容式指纹模块将会在各个领域得到广泛应用。
SFG系列指纹识别模块介绍
SFG系列指纹识别模块介绍R30X系列指纹识别模块是圣非格科技有限公司2009年推出的最新产品，采用了最先进的指纹传感器和高性能的DSP处理器，内嵌完整的指纹识别算法和协议。
具有指纹采集，指纹比对，搜索和存储等功能的智能型模块。
与同类指纹产品相比，因R30X系列采用自适应参数调节机制，对指纹的适应性更强，对干湿手指都有较好的成像质量，适用人群更广泛。
1.应用范围保险柜（箱）、门锁门禁系统与PC联机的指纹识别及认证系统等2.主要技术指标序号 项目 参数 备注1 工作电压 DC3.6-7.0V2 工作电流 100mA3 峰值电流 150mA4 安全等级 5级 从低到高：1、2、3、4、55 拒真率（FRR） <0.1% 安全等级为3时6 认假率（FAR） <0.001% 安全等级为3时7 图像处理时间 <0.4秒8 1：1000搜索时间 <1秒9 储存容量 250枚10 UART（TTL逻辑电平）波特率（9600×N）bps ,N=1-12默认N取6，即57600bps11 USB1.112 温度 -20℃－+50℃13 工作湿度 10%－90%（无凝露）14 储存温度 -30℃－+80℃15 储存湿度 <90%（无凝露）16 模块外形尺寸 48×32mm17 传感器尺寸 54×24×21mm二、硬件接口1.外部接口尺寸图R305光学式一体式指纹模块：R305F电容式指纹模块2.串行通讯引脚号 名称 定义 描述1 VIN 电源输入 电源正输入端2 GND 电源和信号地 电源和信号地3 TD 数据发送 串行数据输出，TTL逻辑电平4 RD 数据接收 串行数据输入，TTL逻辑电平模块通过串行通讯接口，可直接与采用3.3V或者5V电源的单片机进行通讯；指纹模块的数据发送端（TD）接上位机的数据接收端（RXD），指纹模块的数据接收端（RD）接上位机的数据发送端（TXD)。
指纹模块
指纹模块指纹模块，是带有指纹识别功能产品的核心部件，是对指纹进行采集并进行识别的模块，现广泛用于手机指纹解锁、智能指纹门锁、指纹门禁考勤机等。
指纹模块主要分为光学指纹模块和半导体指纹模块，光学指纹模块利用光的折射和反射原理进行指纹采集，发展起步早，经过时间的考验性能稳定，成本低，采集区域大，识别速度快，耐磨性好，但冬天对干手指的识别率较低；半导体指纹模块是由于手指平面凸凹不平，凸点处和凹点处接触平板的实际距离大小就不一样，形成的电容数值也就不一样，设备根据这个原理将采集到的不同的数值汇总，完成指纹的采集。
具有体积小、识别率高等优点，能较好的识别干湿手指，能辨别真假指纹，但取像区域小，耐磨性不及玻璃，冬天易受静电干扰。
总体而言，随着技术的进步和指纹算法的不断优化，半导体指纹模块的发展前景将越来越好。
指纹模块在门禁考勤这块应该算是比较早的，主要是光学指纹模块。
各大银行金库进出管理、企业人员考勤、小区居民进出安全等的门禁考勤机，使得银行安防得到保障，企业人员更好管理，小区居民更加放心生活，这都是指纹模块运用带给我们的方便之处。
但现如今指纹门禁考勤机发展了这么多年，各项功能的完善，各大安防企业为了利润打起价格战，市场竞争无序，指纹门禁考勤机的市场是越来越难做了。
手机指纹模块用的是半导体指纹模块，随着时代的发展，手机指纹模块在近年来出现快速发展的趋势，未来会爆发出强劲的发展势头。
2013年9月，美国苹果公司推出带有指纹解锁功能的iPhone5s，在市场上随着引发轰动，使人们对“指纹解锁”这项功能逐渐被认识，接受，深知。
从这以后，各大手机厂商都争相加入指纹功能，例如魅族、华为、oppo等手机企业，使得指纹模块的需求越来越大，市场需求增大。
指纹锁模块中光学的和半导体的都有，指纹锁作为智能家居的一块，在中国还没有真正的推广下来，但是发展前景是巨大的。
指纹锁厂家对指纹模块的选购主要看其性能是否稳定，有没有经过市场的检验，因为指纹锁是家庭安全的第一道安全防线，一点差错都是要避免出现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
√
√
√√√√
√√√
√√
指纹识别模块性能对比
模
块特性
指纹传感器类型探测技术
采集面积工作电压工作电流
光学传感器图片
区分
说明
光线信号反射式探测技术18*20mm 3.3v <120mA
半导体传感器（电容为主）射频信号反射式探测技术10.6*14mm 3.3v <90mA
2
1
3
模
块性
能比对方式认假率（FAR）拒真率（FRR）比对时间
安全等级说明外部环境影响
4
产
品寿命
5
温度湿度环境光强度手指表面异物手指指纹要求说明静电影响
耐磨性抗冲击<1.0秒 （1:500时，均值）五级（从低到高：1~5）
<0.001% （安全等级为3时）<0.1% （安全等级为3时）<1.0秒 （1:500时，均值）五级（从低到高：1~5）
比对方式（1:1）搜索方式（1:n）
比对方式（1:1）搜索方式（1:n）
20%– 80%影响大影响大
要求指纹清晰、完整<0.0003%（安全等级为3时）<0.02% （安全等级为3时）-10℃至60℃半导体指纹模块环境影响小，安全性高
半导体指纹模块体积小，功耗低
说明
光学采集模块可靠性好
半导体指纹模块识别能力强
影响小一般（部分公司用有机玻璃一般（部分公司用有机玻璃影响较大
低（部分公司已经改善）易碎
-20℃至60℃<85%无影响影响较小指纹完整。
