铸件通用技术要求资料
铸件标准
JB/ZQ4000.7-86 JB/ZQ4000.5-86 JB/ZQ400.3-86JB/ZQ4000.2-86JB/ZQ4000.7-86 JB/ZQ4000.5-86 JB/ZQ400.3-86 JB/ZQ4000.2-861、锻件通用技术要求(JB/ZQ4000.7-86)2、铸件通用技术要求(JB/ZQ4000.5-86)3、焊接件通用技术要求(JB/ZQ400.3-86)4、涂装通用技术条件(JB/ZQ4000.10-88)5、切削加工件通用技术要求(JB/ZQ4000.2-86)1、锻件通用技术要求(JB/ZQ4000.7-86)1.锻件上不应有白点,根据图样、工艺文件或订货技术要求的规定进行白点检查, 当发现有白点时,该批所有锻件必须经单个检查后,确定是否合格.2.锻件的力学性能试验,按图样、工艺文件或订货技术要求的规定可在纵向、切向和横向的试样上进行,试验的结果应符合JB/ZQ4287-86 (优质碳素结构钢)和JB/ZQ4288-86(合金结构钢)的规定.3.锻件根据其用途和工作条件,按试验种类分为:Ⅰ、Ⅱ、Ⅲ、Ⅳ和Ⅴ五组.每组锻件除Ⅰ组外,其必要的试验范围按下表规定.设计部门或订货单位对锻件力学性能有要求时,必须在图样或订货技术要求中注明.若未注明,则按Ⅰ组锻件处理.一、锻件组别:Ⅰ1.组别的基本标志1)检验特性: 不试验.2)组成批的条件: 同一钢号的锻件.二、锻件组别:Ⅱ1.组别的基本标志1)检验特性: 测定每批中锻件的硬度.2)组成批的条件:根据同一规范进行热处理的同一钢号的锻件.2.验收时的必要力学性能指标: HB3.试验方法1)力学性能: -2)硬度: 每批中试验5%,但不少于5件.三、锻件组别:Ⅲ1.组别的基本标志1)检验特性: 测定每一锻件的硬度.2)组成批的条件:共同进行热处理的同一钢号的锻件.2.验收时必要力学性能指标: HB3.试验方法:1)力学性能: -2)硬度: 每一锻件均受试验.四、锻件组别:Ⅳ1.组别的基本标志1)检验特性:测定每一锻件的硬度和每一批中的力学性能.2)组成批的条件:共同进行热处理的同一炉号的锻件.2.验收时的必要力学性能指标:σs或σb, δ5, ψ, αk3.试验方法1)力学性能: 试验数量.a.锻件重量在10kg以下,每批在300件以下者,试验2件;每批超过300件者,试验0.5%,但不少于2件.b.锻件重量超过10-20kg,每批在200件以下者,试验2件:每批超过200件者,试验1%,但不得少于2件.c.锻件重量超过20kg,每批超过150件以下者,试验2件;每批超过150者,试验1.5%,但不得少于3件.2)硬度:每一锻件均受试验,选择具有极限的毛坯作力学性能试验.五、锻件组别:Ⅴ1.组别的基本标志1)检验特性: 测定每一锻件的力学性能.2)组成批的条件: 每一锻件均单个验收.2.验收时的必要力学性能指标:σs或σb, δ5, ψ, αk3.试验方法1)力学性能: 每一锻件均受试验.2)硬度: 每一锻件均受试验.注:1.每批锻件由同一图号制造的锻件组成, 允许在同一批锻件中包括根据各种图号制造的外形尺寸近似的锻件.2.经订货单位同意, 允许把各种牌号钢制成的Ⅰ组锻件组成一批.3.对Ⅳ、Ⅴ组锻件验收时的必要力学性能指标σs和σb的选择,应在图样或订货技术要求中规定,如无规定,由制造厂工艺部门决定.4.锻件的验收规则和试验方法按标准要求进行.2、铸件通用技术要求(JB/ZQ4000.5-86)1.碳素铸钢应符合GB5678-85的规定;合金铸钢应符合JB/ZQ4297-86的规定,耐热铸钢应符合JB/ZQ4298的规定;不锈钢应符合JB/ZQ4299及JB/ZQ6009-84的规定.2.灰铸铁应符合GB5675-85的规定;球墨铸铁应符合JB/ZQ4302-86的规定,耐热铸铁应符合JB/ZQ4303-86的规定; 耐磨铸铁应符合JB/ZQ4303-86的规定.3.铸件尺寸公差等级分16级,见1-175 铸件尺寸公差.plb, 单件小批生产一般按1-176 小批单件毛坯尺寸公差.plb选用.公差带应对称于毛坯铸件基本尺寸配置,即公差的一半位于正侧,另一半位于负侧.有特殊要求时,公差带也可非对称配置,但应在图样上标注.4.铸件内、外圆角公差用1-175铸件尺寸公差.plb中公差值作为上限,使其下限为零;壁厚公差可比其它尺寸的一般公差降一级选用, 如图样上标明一般公差为CT10 级的话,则壁厚公差选用CT11级.5.特殊要求的公差, 应直接标注毛坯件基本尺寸的后面,如95±1.1. 特殊要求的公差可比一般公差高或低.一般情况下不能低于1-176 小批单件毛坯尺寸公差.plb规定的公差等级范围,当要求的公差超过该库规定的范围时, 则经有关方面协商后从1-175铸件尺寸公差.plb中选取.6.碳素钢和低合金钢(包括高锰钢)铸钢件缺陷的补焊按JB/ZQ4000.6-86(铸钢件补焊通用技术条件)规定执行.7.当铸件补焊处的焊缝深度超过壁厚20%或25mm时,补焊后均应进行适当的消除应力热处理.补焊大型缺陷时,焊缝金属量大,有必要时可在焊接到坡口的1/3-1/处时进行一次中间退火, 消除应力后再继续焊满坡口, 最后再做一次消除应力热处理.补焊大型或碳当量(碳当量的计算见本标准附录A)超过0.4%的铸钢件的缺陷时, 在补焊后应立即入炉进行消除应力的热处理.8.设计人员根据铸件的技术要求填写下表,并将此表贴在铸件图样的右上部.(铸件技术要求) :通用技术要求 JB/ZQ4000.5铸件尺寸公差要求 CT密封试验是/否耐压试验是/否注:表中空格中可补充其它技术要求.3、焊接件通用技术要求(JB/ZQ400.3-86)1.焊接结构件的长度尺寸公差见1-245c 尺寸和形位公差数值.plb,适用于焊接零件和焊接组件的长度尺寸. 焊接件的直线度.平面度和平行度公差见 1-245c 尺寸和形位公差数.plb,焊接结构件的尺寸公差与形位公差等级选用见1-245b 尺寸和形位公差等级.plb2.标注和未标注角度的偏差见1-246a 角度偏差.plb,角度偏差的公称尺寸以短边为基准边, 其长度从图样标明的基准点算起.3.喷丸处理的焊接件,为了防止钢丸钻入焊缝, 必须焊接内焊缝,并尽量避免内室和内腔.如果结构上必须有内室和内腔,则必须进行酸洗,以便达到表面除锈质量等级Be(见JB/ZQ4000.10-86附录A). 对此图样需作标注.4.由平炉钢制造的低碳钢结构件, 可在任何温度下进行焊接.但为了避免焊接过程产生裂纹及脆性断裂, 厚度较大的焊接件,焊削必须根据工艺要求,进行预热和缓冷. 板厚超过30mm的重要焊接结构,焊后应立即消除内应力,消除内应力采用550-600℃回火,或200℃局部低温回火.5.普通低合金结构钢制造的焊接件,必须按照焊接零件的碳当量和合金元素含量、零件的厚度、钢结构件的用途和要求进行焊前预热和焊后处理,见表1 .表1:钢号厚度mm 焊前预热℃焊后热处理温度℃09Mn2 不预热不处理09Mn2Si 不预热不处理09MnV 不预热不处理12Mn 不预热不处理16Mn ≤40不处理或600-650回火16MnRE ＞40 ≥ 100不处理或600-650回火14MnNb ＞40≥ 100不处理或600-650回火15MnV ≤32不预热不处理或560-590,630-650回火15MnTi ＞32 ≥ 100不处理或560-590,630-650回火14MnMoNb ＞32 ≥ 100不处理或560-590,630-650回火15MnVN ≤3215MnVTiRE ＞32 ＞10018MnMoVNb ≥ 150 600-650回火14MnMoV ≥ 150 600-650回火4MnMoVB ≥ 150在气温较低、焊接件厚度较大的情况下焊接的普通低合金结构,应按表2的规定预热.表2 :钢板厚度 mm 焊接气温℃预热温度℃≤16－10以下 100-15016-24 －5以下 100-15024-40 0以下任何温度＞40 0以下任何温度6.有密闭内腔的焊接件,在热处理之前,应在中间隔板上适当的位置加工Φ10mm 孔,使其空腔与外界相通.需在外壁上钻孔的,在热处理后要重新堵上.7.焊缝射线探伤应符合GB3323-82的规定.要进行力学性能试验的焊接,应在图样或订货技术要求中注明.焊缝的力学性能试验种类、试样尺寸按GB2649-81-GB2656-81的规定,试样板焊后与工件经过相同的热处理,并事选经过外观无损探伤检查.8.焊件要进行密封性检验和耐压试验时,应按本标准要求进行.对耐压试验有要求时, 应在图样或订货要求中注明试验压力和试压时间.4、涂装通用技术条件(JB/ZQ4000.10-88)1.涂装前对物体的表面要求应符合本标准的规定.2.除锈后的金属表面与涂底漆的间隔时间不得大于 6h,酸洗处理表面与第一次涂底漆时间不少于 48h,但无论间隔时间多少,涂漆前表面不得有锈蚀或污染.3.铆接件相互接触的表面, 在联接前必须涂厚度30-40μm防锈漆.由于加工或焊接损坏的底漆,要重新涂装.4.不封闭的箱形结构内表面, 在组焊前必须涂厚度60-80μm防锈漆, 封闭的箱体结构件内表面不涂漆 .5.溜槽、漏斗、裙板内表面、平衡的重箱内表面、安全罩内表面、封闭箱且在运输过程中是敞开的内表面等,必须涂厚度60-80μm防锈漆.6.涂层的检查项目及方法应符合本标准的规定.5、切削加工件通用技术要求(JB/ZQ4000.2-86)1.铸钢件加工后,如发现有砂眼、缩孔、夹渣、裂缝等缺陷时,在不降低零件强度和使用性能的情况下, 按照铸钢件补焊通用技术条件(JB/ZQ4000.6-86)的规定补焊,并经检验合格.2.长度尺寸、圆角半径和倒角高度的未注公差见下表:长度尺寸未注公差 mm公称尺寸加工方法切削加工冷作成形0.5-3(≤) ±0.1 ±0.153-6 ±0.1 ±0.26-30 ±0.2 ±0.530-120 ±0.3 ±0.8120-400 ±0.5 ±1.2400-1000 ±0.8 ±21000-2000 ±1.2 ±32000-4000 ±2 ±44000-8000 ±3 ±58000-12000 ±4 ±612000-16000 ±5 ±716000-20000 ±6 ±8圆角半径、倒角高度未注公差 mm公称尺寸加工方法切削加工冷作成形0.5-3(≤) ±0.2 ±0.23-6 ±0.5 ±16-30 ±1 ±230-120 ±2 ±4120-400 ±4 ±8角度未注公差 mm短边公称尺寸加工方法切削加工正切值冷作成形正切值10(≤) ±1° 0.0175 ±1°30′ 0.026210-50 ±30′ 0.0087 ±50′ 0.014550-120 ±20′ 0.0058 ±25′ 0.0073120-400 ±10′ 0.0029 ±15′ 0.0044＞400 ±5′ 0.0015 ±10′ 0.00293.未注形状公差应符合(GB1184-80)的要求,其中直线度,平面度不得低于该标准中规定的C级精度, 平行度未注公差应符合(GB1184-80)中第5条规定,垂直度和倾斜度未注公差,不得大于上表规定的角度公差; 同轴度、对称度不得大于GB1184-80表2规定的C级; 径向跳动和端面跳动应符合GB1184-80中第7条的规定.6、装配通用技术条件(JB/ZQ4000.9-86)1.外购材料与零部件应具有JB/ZQ4000.1-86<产品检验通用技术要求>中规定的检验报告与合格证.2.用于紧固机架,机座和压力容器压紧法兰的紧固件,在紧固后,螺钉或螺母的端面与被紧固零件间的倾斜不得大于1°.3.螺栓与螺母拧紧后,螺栓应露出螺母 2-4扣,不许露出过长或过短.4.各种密封毡圈、毡垫、石棉绳、皮碗等密封件装配前必须浸透油.钢纸板用热水泡软,紫铜垫作退火处理(加热至600-650℃后在水中冷却).5.d＞4mm圆锥销与孔应进行着色检查,其接触率不得低于 50%.带螺尾圆锥销打入后,大端须沉入相关件2-3扣.6.钩头键与楔键装配后,工作面上的接触率应在70%以上 ,其不接触部分不得集中于一段. 装配后外露尺寸应为斜面长度的10-15%(不包括钩头).7.花键或齿形离合器的装配, 单齿分度加工的矩形花键或齿形离合器的工作面研合后,同时接触的齿数不得少于 2/3;接触率在齿长和齿高方向上均不得低于50%,研合时可用0.05mm的塞尺检查齿侧隙,塞尺不得插入全齿长.8.锥轴伸与轴孔配合表面接触应均匀, 着色研合检验时其接触率不得低于70%.9.各类联轴器技术要求及轴向(△X)、径向(△Y)与角向(△α)的许用补偿量,应符合有关联轴器标准的规定.10.轴承外圈与开式箱体或轴承座的各半圆孔间不准有"夹帮"现象,各半圆孔的"修帮"尺寸,不准超过下表规定的最大值.滚动轴承装配修帮尺寸 mm轴承外径D bmax hmax≤120 0.10 10120-260 0.15 15260-400 0.20 20＞400 0.25 3011.采用润滑脂的轴承,装配后在轴承空腔内注入相当空腔容积65-80%的清洁润滑脂.12.轴承装在轴上后应靠紧轴肩,轴承内圈在常温状态经打击没有串动现象的情况下,圆锥滚子轴承和向心推力球轴承与轴肩的间隙不得大于0.05mm.其它轴承不得大于0.10mm.13.装配滚动轴承允许采用机油加热进行热装,油的温度不得超过100℃.14.在轴两端采用了径向间隙不可调的向心轴承(或滚针轴承、螺旋滚子轴承等), 而且轴的轴向位移又是以两端端盖限定时,必须留出间隙 C.如果没规定C的数值,通常可按 C=0.2-0.4mm规定,当温差变化较大或两轴承中心距较大时,间隙 C的数值可按下式计算:C=Lα△t+0.15式中:C─ 轴承外座圈与端盖间的间隙,mm.L─ 两轴承中心距,mm.α─ 轴材料的线膨胀系数(取α=12×10^(-6)△t─ 轴工作时温度与环境温度之差,℃ .0.15─ 轴膨胀后剩余的间隙 ,mm.15.单列圆锥滚子轴承、向心推力球轴承、双向推力球轴承向游隙按(表1)调整.双列和四列圆锥滚子轴承在装配时均应检查其轴向游隙,并应符合(表2)的要求.表1 : mm轴承内径向心推力球轴承向游隙单列圆锥滚子轴承向游隙双列推力球轴承向游隙轻系列中及重系列轻系列轻宽.中及中宽系列轻系列中及重系列≤30 0.02-0.06 0.03-0.09 0.03-0.10 0.04-0.11 0.03-0.08 0.05-0.1130-50 0.03-0.09 0.04-0.10 0.04-0.11 0.05-0.13 0.04-0.10 0.06-0.1250-80 0.04-0.10 0.05-0.12 0.05-0.13 0.06-0.15 0.05-0.12 0.07-0.1480-120 0.05-0.12 0.06-0.15 0.06-0.15 0.07-0.18 0.06-0.15 0.10-0.18120-150 0.06-0.15 0.07-0.18 0.07-0.18 0.08-0.20 - -150-180 0.07-0.18 0.08-0.20 0.09-0.20 0.10-0.22 - -180-200 0.09-0.20 0.10-0.22 0.12-0.22 0.14-0.24 - -＞200-250 - - 0.18-0.30 0.18-0.30 - -表2: 双列、四列圆锥滚子轴承的轴向游隙 mm双列圆锥滚子轴承内径轴向游隙一般情况内圈比外圈温度高 25-30℃≤80 0.10-0.20 0.30-0.4080-180 0.15-0.25 0.40-0.50180-225 0.20-0.30 0.50-0.60225-315 0.30-0.40 0.70-0.80315-560 0.40-0.50 0.90-1.00四列圆锥滚子轴承内径轴向游隙120-180 0.15-0.25180-315 0.20-0.30315-400 0.25-0.35400-500 0.30-0.40500-630 0.30-0.40630-800 0.35-0.45800-1000 0.35-0.451000-1250 0.40-0.5016.滑动轴承上、下轴瓦的接合面要接触良好,无螺钉把紧的轴瓦接合面,用0.05mm和塞尺从外侧检查,在各处的塞入深度,都不得大于接合面的1/3.17.上、下轴瓦装配后其外圆应与相关轴承孔良好接触,如果图样或相关设计文件对接触率未作具体规定时,应按下表的规定执行.上下轴瓦外圆与相关轴承孔的接触要求项目接触要求上瓦下瓦接触角α:稀油润滑 130° 150°接触角α:油脂润滑 120° 140°α角内接触率 60% 70%瓦侧间隙 b,mm D≤200时,0.05mm塞尺不准塞入D＞200时,0.10mm塞尺不准塞入18.轴瓦内孔刮研后,应与相关轴颈接触良好, 如图样或相关设计文件未作具体规定时,则按下表的规定执行.上下轴瓦内孔与相关轴颈的接触要求接触角αα角范围内接触点,点数/25×25mm^2稀油润滑油脂润滑轴转速r/min 轴瓦内径,mm≤180 180-360 360-500≤300 4 3 2300-500 5 4 3120° 90° 500-1000 6 5 4＞1000 8 6 5注:受力较小的轴瓦、接触点可在25×25mm^2的面积上,按表中数值降低1个接触点.19.上、下轴瓦接触角α以外的部分均需刮出油楔(如下表所示C1),楔形从瓦口开始由最大逐步过渡到零,楔形最大值按下表中规定. 上、下轴瓦经刮研达要求并组装后,轴瓦内径与轴顶部处的间隙值C 应达到图样配合公差的中间值或接近上限值.上下轴瓦油楔尺寸油楔最大值C1)稀油润滑C1≈C油脂润滑距瓦两端面10-15mm范围内,C1≈C中间部位C1≈2C.注:C值为轴瓦的最大配合间隙.20.轴瓦中装固定销用的通孔,应在瓦口面与相关轴承孔的开合面保持平齐的情况下, 与其配钻铰. 固定销打入后,应与销孔紧密配合, 不得有松动现象,销子的端面应低于轴瓦内孔2-3mm.21.过盈配合零件在装配前必须对配合部位进行复检, 并做好记录.过盈量应符合图样或工艺文件的规定;与轴肩相靠的相头轮或环的端面,以及作为装配基准的轮缘端面,与孔的垂直度偏差应在图样规定的范围内.22.压装的轴和套允许在引入端制作导锥, 导锥的长度不准超过配合部位长度的15%,锥度各工厂自定.23.采用压力机压装时,应做好压力变化的记录,压力变化应当平稳,出现异常时就进行分析,不准有压坏零件配合表面的现象. 图样有最大压入力的要求时,应达到规定数值,不准过大或过小.24.压装完成后,在轴肩处必须靠紧,间隙不得大于0.10mm.25.热装薄环或轮缘时,在端面处应设置可靠的定位基准.热装后轴与环或轮毂与轮缘之间的中心不准出现互相偏斜现象.26.除铸铁轮毂与钢制轮缘在热装后可向轮毂内壁均匀浇冷水外,其余热装零件均应自然冷却,不准急冷.27.零件热装时,必须靠紧轴肩或其它相关端面.零件经过冷缩后, 零件与轴肩或其它相关端面的间隙在图样未做规定时,不得大于配合长度尺寸的1/1000.28.主动链轮和被动链轮齿的中心线应当重合. 其偏移误码差不得大于两链轮中心距2/1000.29.链条非工作边的下垂度,在图样没有具体规定时,按两链轮中心距的1-4.5%的规定.30.相关的两个平面需要互研时, 只能在两个平面各自按平板或平尺刮研接近合格后,方准两件互研.被刮研表面接触点在图样或相关设计文件无具体规定或以精磨代替刮研时,应符合下表规定.一般情况下的平面刮研接触点滑动速度接触面积,m^2≤0.20＞0.20m/s 点数/25×25mm^2≤0.50 3 40.50-1.50 4 331.下列回转零件必须做静平衡试验:1).图样已给出不平衡力矩限值的零件;2).对于没有注明静平衡试验的回转零件,当Q.nmax＞25时均需进行静平衡试验.式中Q为回转零件的质量,t;nmax为回转零件的最大转速,r/min.当nmax≤20r/min的以及锻造的全加工、全对称的回转零件不作静平衡试验.32.对于需要作平衡试验,但未规定平衡精度时,按 JB/ZZ4-86<<刚体转动件的平衡>>规定的平衡精度G18执行.33.所有铸造液压缸体等容器,如试压工序是安排在粗加工后进行的,而在精加工后表面又出现了气孔、裂纹、夹渣等缺陷时,则必须重新进行试压.34.所有钢板焊接的液压罐等容器,焊后应进行试压, 焊缝处经过切削加工时,则要重新试压.35.锻造或锻焊结构的液压缸等,要采用外观、超声波探伤、液压试验等方法,对承压的可靠性进行检验.36.探伤表面粗糙度应达到Ra3.2μm.37.承压母体试压与装配后的密封试压,如无特殊规定试验压力,一般为工作压力的1.5倍.38.零件母体承压可靠性的试压,保压15min(允许补压),母体各部不准有渗漏现象.39.装配件密封性试压,保压2min,不降压,且各密封处不准有渗漏现象.40.固定在机体上的管路,应按照JB/ZQ4000.8-86<<管道与容器焊接防锈通用技术要求>>的规定,进行清洗与防锈处理.。
QCSR015-2006《铁道车辆用铸钢件通用技术条件》
b) 拉伸试样断在标距之外或断在机械刻划的标距标记上；
c) 试样加工不当；
d) 试样中存在铸造缺陷；
e) 试验设备故障。
4.6 铸件表面粗糙度的评定方法按 GB/T 15056—1994 规定执行。
4.7 铸件公称重量的检验按 GB/T 11352—1989 中 8.1 规定执行，铸件重量公差的检验按 GB/T 11351—
4 试验方法和检验规则
4.1 铸件由质检部门进行检查、验收、签认合格证，用户有权根据本标准或供需合同抽查核对分析。 4.2 铸件化学成分以碳、硅、锰、磷、硫、铜为验收依据；力学性能以抗拉强度、下屈服强度、断后 伸长率和断面收缩率为验收依据，低合金钢应增加冲击吸收功为验收依据。
3
Q/CSR 015—2006
3 技术要求
3.1 铸件化学成分应符合表 1 的规定。
表1
铸钢牌号
化学成分
A 级、B 级 C 级、D 级 ZG200-400 ZG230-450 ZG270-500
和 B+级钢 和 E 级钢
碳%≤
0.32
0.32
0.20
0.30
0.40
锰%≤
0.90
1.85
0.80
0.90
0.90
磷%≤
0.04
0.04
GB/T 222—1984 钢的化学分析用试样取样法及化学成分允许偏差 GB/T 223 钢铁及合金化学分析方法 GB/T 228—2002 金属材料 室温拉伸试验方法（eqv ISO 6892:1998） GB/T 229—1994 金属夏比缺口冲击试验方法（eqv ISO 148:1993） GB/T 5615—1985 铸钢件热处理状态的名称、定义及代号 GB/T 6414—1999 铸件尺寸公差与机械加工余量（eqv ISO 8062:1994） GB/T 11351—1989 铸件重量公差 GB/T 11352—1989 一般工程用铸造碳钢件 GB/T 15056—1994 铸造表面粗糙度 评定方法 JB/T 5105—1991 铸件模样 起模斜度 TB/T 2942—1999 铁道用铸钢件采购与验收技术条件 Q/CSR018—2006 机车车辆用铸钢件补焊技术条件
半固态铝合金压铸件通用技术条件
半固态铝合金压铸件通用技术条件下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言随着工业的不断发展，半固态铝合金压铸件作为一种轻质、高强度、耐热性能优良的材料，在航空航天、汽车制造、机械制造等领域得到了广泛应用。
铸件通用技术条件
不允许条状夹
个别、小的 渣 和 链 状 夹 不允许大的
夹 渣 是 允 许 渣，其他状态 条 状 和 链 状
的。
的允许个别存 夹渣。
在。
坡口边缘或焊层之 间无溶量。
不允许。
允许有个别小 个 别 较 长 的 的未溶合。 也允许。
4 未焊透 双面焊缝。
不允许。
允许个别短的 个 别 较 长 的
。
也允许。
5 裂纹
最大：3。 最大：5。 最大：5。
3
只适用等后度的焊 b)e ≤1.0t； b)e ≤0.15t； b)e ≤0.25t；
缝
最大：2。 最大：3。 最大：4。
c)e ≤0.5t； c)e ≤0.5t； c)e ≤0.5t；
最大：2。 最大：3。 最大：4。
4
焊缝边缘的基体金 属上的凹陷。
不允许。
只在焊缝的局 只 在 焊 缝 的
6 检验规则
6.1 焊接件应经供方质量检验部门检验合格，并附有检验合格证后方能出厂。 6.2 入厂检验 6.2.1 入厂检验由验收方质量检验部门进行。 6.2.2 入厂检验项目为4.5.8、4.5.9.2、4.5.10、4.5.11、4.5.12。 6.2.3 入厂检验按GB/T 2828.1-2003中规定的正常一次性抽样检验方案的规定进行，其中：IL 为一般检查水平Ⅱ，AQL=1.0。 6.2.4 入厂未检项目，供方应保证仍符合本标准的规定。
6.3.2 检验项目 型式检验项目为第4章规定的全部项目。
6.3.3 抽样规定 作型式检验的焊接件应从入厂检验合格的同一批中随机抽取, 每次抽取样品数量应不少于5件 。先按入厂检验项目试验合格后，再按型式检验项目进行试验。 6.3.4 型式检验必须全部符合本标准的规定。若有一项目不合格时，应重新抽取加倍数量样品就该不合 格项目进行复检一次，如仍然不合格，则型式检验不予通过。

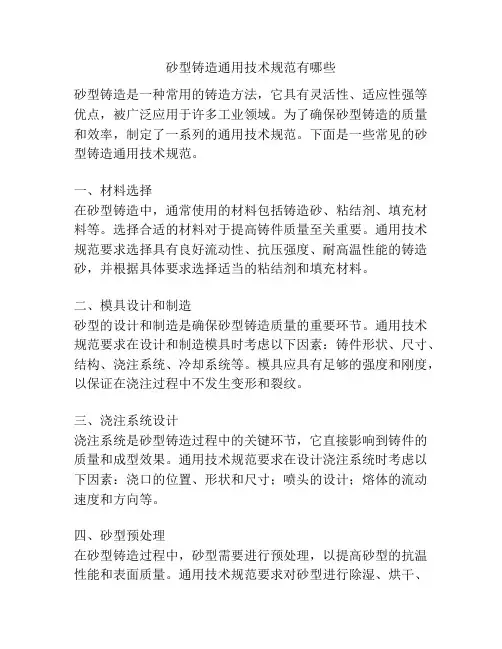

砂型铸造通用技术规范有哪些
砂型铸造通用技术规范有哪些砂型铸造是一种常用的铸造方法，它具有灵活性、适应性强等优点，被广泛应用于许多工业领域。
为了确保砂型铸造的质量和效率，制定了一系列的通用技术规范。
下面是一些常见的砂型铸造通用技术规范。
一、材料选择在砂型铸造中，通常使用的材料包括铸造砂、粘结剂、填充材料等。
选择合适的材料对于提高铸件质量至关重要。
通用技术规范要求选择具有良好流动性、抗压强度、耐高温性能的铸造砂，并根据具体要求选择适当的粘结剂和填充材料。
二、模具设计和制造砂型的设计和制造是确保砂型铸造质量的重要环节。
通用技术规范要求在设计和制造模具时考虑以下因素：铸件形状、尺寸、结构、浇注系统、冷却系统等。
模具应具有足够的强度和刚度，以保证在浇注过程中不发生变形和裂纹。
三、浇注系统设计浇注系统是砂型铸造过程中的关键环节，它直接影响到铸件的质量和成型效果。
通用技术规范要求在设计浇注系统时考虑以下因素：浇口的位置、形状和尺寸；喷头的设计；熔体的流动速度和方向等。
四、砂型预处理在砂型铸造过程中，砂型需要进行预处理，以提高砂型的抗温性能和表面质量。
通用技术规范要求对砂型进行除湿、烘干、预热等处理，以提高砂型的强度和耐高温性能，并防止砂型在浇注过程中发生热胀冷缩。
五、浇注工艺控制浇注工艺控制是确保砂型铸造质量的关键环节。
通用技术规范要求对浇注工艺进行严格控制，包括浇注温度、浇注速度、浇注压力等参数的控制，以确保铸件的凝固过程正常进行，避免铸件出现缺陷。
六、模具拆卸与铸件清理铸造完成后，需要对模具进行拆卸，并对铸件进行清理。
通用技术规范要求对模具进行适当的拆卸，避免在拆卸过程中对铸件造成损伤。
同时，还要对铸件进行清理和修整，确保铸件表面质量和尺寸精度。
总的来说，砂型铸造通用技术规范涵盖了材料选择、模具设计和制造、浇注系统设计、砂型预处理、浇注工艺控制、模具拆卸与铸件清理等方面的要求。
通过严格遵守这些规范，可以有效地提高砂型铸造的质量和效率。
锻件通用技术要求内容
其它尺寸的一般公差降一级选用, 如图样上标明一般公差为CT10 级的话,则壁厚公差选用CT11级.
5.特殊要求的公差, 应直接标注毛坯件基本尺寸的后面,如95±1.1. 特殊要求的公差可比一般公差
高或低.一般情况下不能低于1-176 小批单件毛坯尺寸公差.plb规定的公差等级围,当要求的
应力后再继续焊满坡口, 最后再做一次消除应力热处理.补焊大型或碳当量(碳当量的计算见本标
准附录A)超过0.4%的铸钢件的缺陷时, 在补焊后应立即入炉进行消除应力的热处理.
8.设计人员根据铸件的技术要求填写下表,并将此表贴在铸件图样的右上部.
(铸件技术要求) :
通用技术要求
JB/ZQ4000.5
铸件尺寸公差要求
CT
密封试验
是/否
耐压试验
是/否
注:表中空格中可补充其它技术要求.
3、焊接件通用技术要求(JB/ZQ400.3-86)
1.焊接结构件的长度尺寸公差见1-245c尺寸和形位公差数值.plb,适用于焊接零件和焊接组件的长度尺寸. 焊接件
的直线度.平面度和平行度公差见 1-245c尺寸和形位公差数.plb,焊接结构件的尺寸公差与形位公差等级选用见
二、锻件组别:Ⅱ
1.组别的基本标志
1)检验特性: 测定每批中锻件的硬度.
2)组成批的条件:
根据同一规进行热处理的同一钢号的锻件.
2.验收时的必要力学性能指标: HB
3.试验方法
1)力学性能: -
2)硬度: 每批中试验5%,但不少于5件.
三、锻件组别:Ⅲ
1.组别的基本标志
1)检验特性: 测定每一锻件的硬度.
铸铁件通用技术条件
铸铁件通用技术条件公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-交通部上海港口机械制造厂企业标准铸铁件通用技术条件说明本标准适用于重量在10吨以下的灰口铸铁和一般球墨铸铁件，对本标准中未定的特殊要求，应在图纸或专用技术条件中补充规定，铸铁外表毛坯质量按厂标“JQ/GJ8—4—82铸铁件毛坯质量评级标准”检验和验收。
凡本标准中所以用的国标，部标或其他标准，均以最新标准为准。
一技术要求1、铸铁的牌号、机械性能应符合国标GB976—67的规定。
2、灰口铸铁件验收的主要依据为抗弯强度或抗拉强度对硬度值和挠曲度值有测定要求者应特别指出。
3、球墨铸铁件机械性能以抗拉强度、延伸率及冲击值为依据，其化学成分、金相组织和硬度值的误差，如图纸无特殊要求，一般不做验收依据。
4、铸铁件的外形和尺寸均应符合图纸要求，机械加工余量按（表1）（表2）（表3）（表4）规定的加工余量标准。
5、铸铁件尺寸偏差按（表5）（表6）（表7）的规定。
6、铸铁件的非加工壁厚和筋厚偏差按（表8）的规定。
一级精度铸件机械加工余量（毫米）表1二级精度铸件机械加工余量（毫米）表2三级精度铸件机械加工余量（毫米）表3球墨铸铁件加工余量（毫米）表4一般精度铸件尺寸偏差（毫米）表5二级精度铸件尺寸偏差（毫米）表6三级精度铸件尺寸偏差表7锻件的非加工壁厚和筋厚偏差表8注：（1）表中“公称尺寸”是指两个相对加工面之间的最大距离，或者从基准面或中心线（铸件图或零件图上标出的）到加工面的距离。
若有几个加工面到基准轴线或基准面是平行的，则“公称尺寸”必须采用最远一个加工面到基准面的距离，若加工面较大时，公称尺寸也可用加工面的最大轮廓尺寸来代替。
（2）根据零件的要求，应在铸件图或编有铸造工艺的零件图上标出精度等级，对于同一部件的不同部位，允许有不同的精度等级。
（3）铸孔的机械加工余量，不管其所在的位置如何，一般均采用各级的顶面加工余量。
通用阀门不锈钢铸件技术条件
通用阀门不锈钢铸件技术条件说起不锈钢阀门，大家可能会觉得这玩意儿离我们挺远的，没错，它隐藏在一些大型机械设备里，若不是从事这方面的工作，谁会真的关心那铸件里藏着什么门道呢？可是，今天咱们就把这个话题搬出来，聊聊这不锈钢铸件的技术条件，听起来枯燥，但我保证绝对不无聊，一起来看看吧！1. 不锈钢铸件是什么？1.1 什么是不锈钢铸件？简单来说，不锈钢铸件就是用一种不容易生锈的钢材料制成的零件，一般来说，这种材质特别耐腐蚀。
想象一下，如果这个阀门放到水里，能从容不迫地抵挡住水中的化学侵蚀，那对我们的设备来说简直是个“保镖”呀！而且，在机械行业中，它的使用频率可是相当高的。
1.2 为什么要用不锈钢？说到不锈钢，大家可能知道它是耐腐蚀的，但你知道吗？这个玩意儿还有相当高的强度，而且在高温环境下表现也不差，比如工业锅炉、石油化工等等。
哎呀，反正就是好处多多，简直是个全能选手。
2. 不锈钢铸件的技术条件2.1 材料要求那么，不锈钢铸件的材料要求是啥呢？首先，得确保含有足够的镍和铬，要知道，这两样可真是关键，要具备良好的抗氧化性和机械性能。
说白了，就得让铸件在磨合的时候没太多问题，不然的话，后期的维护可就是花费时间和金钱的拉锯战了。
2.2 检测标准再说说检测标准。
铸件出炉后，可得好好检查，这可不是随便应付的，得有厚厚的一本检测标准书。
你想想，谁不希望买到的是正宗的货？比如说，得看它的硬度、耐腐蚀能力等，尤其是在一些特殊环境中的表现。
这些都是关乎设备跑不跑得动的关键因素。
3. 生产工艺3.1 铸造工艺接下来聊聊生产工艺，铸造可不是简单地把钢水倒进模具里那么简单。
要有合理的模型设计，然后加热到高温，把不锈钢融化，再浇铸成型。
这个过程听上去貌似简单，但要做到每一个细节都好，那可得经验丰富的工匠来做。
有句话说得好：“三人行，必有我师”，生产过程中的每一个环节，都得精益求精。
3.2 焊接工艺焊接同样马虎不得。
一般使用气体保护焊接，这样可以避免焊接过程中出现的氧化现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铸件通用技术要求
铸件通用技术要求(JB/ZQ4000.5-86)
1.碳素铸钢应符合GB5678-85的规定;
合金铸钢应符合JB/ZQ4297-86的规定,
耐热铸钢应符合JB/ZQ4298的规定;
不锈钢应符合JB/ZQ4299及JB/ZQ6009-84的规定.
2.灰铸铁应符合GB5675-85的规定;
球墨铸铁应符合JB/ZQ4302-86的规定,
耐热铸铁应符合JB/ZQ4303-86的规定;
耐磨铸铁应符合JB/ZQ4303-86的规定.
3.铸件尺寸公差等级分16级,见1-175 铸件尺寸公差.plb, 单件小批生产一般按1-176 小批单件毛坯尺寸公差.plb选用.公差带应对称于毛坯铸件基本尺寸配置,即公差的一半位于正侧,另一半位于负侧.
有特殊要求时,公差带也可非对称配置,但应在图样上标注.
4.铸件内、外圆角公差用1-175铸件尺寸公差.plb 中公差值作为上限,使其下限为零;壁厚公差可比其它尺寸的一般公差降一级选用, 如图样上标明一般公差为
CT10 级的话,则壁厚公差选用CT11级.
5.特殊要求的公差, 应直接标注毛坯件基本尺寸的后面,如95±1.1. 特殊要求的公差可比一般公差高或低.一般情况下不能低于1-176 小批单件毛坯尺寸公差.plb 规定的公差等级范围,当要求的公差超过该库规定的范围时, 则经有关方面协商后从1-175铸件尺寸公差.plb中选取.
6.碳素钢和低合金钢(包括高锰钢)铸钢件缺陷的补焊按JB/ZQ4000.6-86(铸钢件补焊通用技术条件)规定执行.
7.当铸件补焊处的焊缝深度超过壁厚20%或25mm时,补焊后均应进行适当的消除应力热处理. 补焊大型缺陷时,焊缝金属量大,有必要时可在焊接到坡口的1/3-1/处时进行一次中间退火, 消除应力后再继续焊满坡口, 最后再做一次消除应力热处理.补焊大型或碳当量(碳当量的计算见本标准附录A)超过0.4%的铸钢件的缺陷时, 在补焊后应立即入炉进行消除应力的热处理.
8.设计人员根据铸件的技术要求填写下表,并将此表贴在铸件图样的右上部. (铸件技术要求) :
━━━━━━━━━━━━━━━━━━━
通用技术要求 JB/ZQ4000.5
铸件尺寸公差要求 CT
密封试验是/否
耐压试验是/否
━━━━━━━━━━━━━━━━━━━
注:表中空格中可补充其它技术要求.。
