剥肋滚压直螺纹钢筋连接施工技术一、编制依据《钢筋机械连接技术规程》JCJ107—2023《滚轧直螺纹钢筋连接接头》JC163—20231.所谓钢筋机械连接——通过钢筋与连接件的机械咬合作用或钢筋端面的承压作用将一根钢筋中的力传递到另一根钢筋的连接方法, 这种连接的截面较大, 一般比钢筋截面大10%—30%或以上。
2.这种连接方法具有接头可靠, 操作简朴；不用电流、不受温度影响, 全天候施工, 对中性好, 施工进度快, 可连接各种钢筋, 不受钢筋种类含碳量的限制。
3、滚轧直螺纹接头, 通过钢筋端头直接滚轧或剥肋后滚轧制作的直螺纹和连接件螺纹咬合形成的接头。
4、本施工技术规定, 使用施工范围：1）仅用于剥肋滚轧直螺纹钢筋连接工程；2）合用于混凝土结构中, 直径为16—40mm的II级III 级钢筋的连接3）连接的钢筋应符合CB1499.2热轧钢筋的强度标准值系根据屈服强度拟定HRB335代号、HRB400代号。
4）连接套筒选用45号优质碳系结构钢或其他经型式检查确认符合规定的钢材, 供货单位应提供质量保证书5.接头根据《钢筋机械连接通用技术规程》（JGJ107—2023）的规定接头性能等级分为Ⅰ级、Ⅱ级、Ⅲ级三个等级。
Ⅰ级: 接头抗拉强度等于被连接钢筋的实际拉断强度或不小于1.1倍钢筋抗拉强度标准值, 残余变形小并具有高延性及反复拉压性能。
Ⅱ级：接头抗拉强度不小于被连接钢筋抗拉强度标准值, 残余变形较小并具有高延性及反复拉压性能。
Ⅲ级：接头抗拉强度不小于被连接钢筋屈服强度标准值的 1.25倍, 残余变形较小并具有一定的延性及反复拉压性能。
二、接头的抗拉强度等级Ⅰ级: 接头试件实际抗拉强度不应小于接头试件中钢筋抗拉强度实测值（断于钢筋）也不应小于钢筋抗拉强度标准值的1.1倍（断于接头）。
Ⅱ级: 接头试件实际抗拉强度不应小于钢筋抗拉强度标准值。
Ⅲ级: 接头试件实际抗拉强度不应小于钢筋屈服强度标准值。
1）接头单向拉伸时的强度和变形是接头的基本性能。
钢筋等强度剥肋滚轧直螺纹连接技术规程
钢筋等强度剥肋滚轧直螺纹连接技术规程一、总则1、为在混凝土结构中使用钢筋等强度剥肋滚轧直螺纹接头;做到经济合理;确保质量;特制定本规程..2、本规程适用于钢筋剥肋滚轧直螺纹接头的施工应用与验收..剥肋滚轧直螺纹接头适用于工业与民用建筑的混凝土结构中直径为16—40mm的HRB335、HRB400带肋钢筋的连接..3、用于等强度剥肋滚轧直螺纹钢筋接头的钢筋应符合现行国家标准的要求..本规程应与现行行业标准钢筋机械连接通用技术规程JGJ107-2003配套使用;尚应符合国家现行标准的有关规定..二、术语1、钢筋等强度剥肋滚轧直螺纹接头以下简称直螺纹接头FullPcrformanccKnob-cutRolledParallelThreeadSplicingofRedars把待连接的钢筋端部剥肋后滚轧成直螺纹;通过连接套筒将两根钢筋连接成一体的钢筋接头..2、完整丝扣OncCompleteScrewthtead..完整一圈的螺纹3、丝头RcbarsHeadwithScrewthrcad..加工成螺纹的钢筋端部4、套筒Slecve..连接钢筋用的带内螺纹的连接件5、可调套筒AdjustableSlecve..两端连接钢筋;中间由过渡螺纹组成的组合体;用于不能转动处钢筋的连接三、接头的性能滚轧直螺纹接头的性能应符合钢筋机械连接通用技术规程JGJ107-2003种I级接头性能的要求..四、接头的应用1、滚轧直螺纹接头适用于要求充分发挥钢筋强度或对接头延伸性要求高的各类混凝土结构..2、滚轧直螺纹接头的混凝土保护层厚度宜满足现行国家标准混凝土结构设计规范中受力钢筋保护层最小厚度的要求.3、受力钢筋滚轧直螺纹接头的位置应相互错开..在任一接头中心至长度为钢筋直径的35倍的区段范围内;有接头的受力钢筋截面面积占钢筋总截面面积的百分率;应符合下列规定：1 受拉区的受力钢筋接头百分率不宜超过50%；2 受拉区的钢筋受力小的部位;接头百分率可不受限制；3 接头宜避开有抗震设计要求的框架的梁端和柱端的箍筋加密区；当无法避开时;接头的百分率不应超过50%；4 受压区和装配式构件中钢筋受力较小部位;接头百分率可不受限制；4、当对具有钢筋接头的构件进行试验并取得可靠数据时;接头的应用范围可根据工程实际情况进行适当调整..5、滚压直螺纹接头可用于不同直径钢筋的连接..五、套筒1、滚压直螺纹接头所用的连接套筒采用优质碳素结构钢或其他经形式检验确定符合要求的钢材..2、设计连接套时;套筒的承载力应符合下列要求：抯lykAsl≥1.10抷kAs 抯likAsl ≥1.10抜kAs式中：抯lyk………………套筒屈服强度标准值抜k………………钢筋抗拉强度标准值抯lik……………..套筒抗拉强度标准值Asl………………套筒的横截面积抷k……………….钢筋屈服强度标准值As……………….钢筋的横截面积3、滚压直螺纹接头的连接套筒分为标准型套筒、正反丝扣型套筒、变径型套筒、可调形套筒四中;见附录A；接头按连接方法不同分为：标准型接头、正反丝口型接头、变径型接头、可调形接头;见附录B.4、标准型套筒的几何尺寸应符合表5.4的规定：表 5.4 标准型套筒的几何尺寸mm规格螺纹直径套筒外径套筒长度1414.434351616.324451818.227502020.231552222.233602525.437652828.441703232.247753636.253854040.258905、变径型套筒：变径型套筒用以连接不同直径的钢筋;长度与大规格普通套筒长度相同..常用变径型套筒几何尺寸见表5.5..表 5.5常用变径型套筒几何尺寸mm套筒规格外径小端螺纹大端螺纹套筒总长16~182716.318.25016~203116.320.25518~203118.2 20.25518~223318.2222.26020~223320.222.26020~253720.225.46522~253722.225.46522~284422.228.47025~284425.428.47025~324725.432.27528~324728.432.27528~365328.436.28532~365332.236.28532~405832.240.29036~405836.240.2906、套筒出厂应有合格证..套筒在运输和储存中;应防止锈蚀不含轻微浮锈和沾污..六、接头施工1、施工准备..1加滚轧直螺纹接头施工的人员必须进行技术培训;经考核合格后方可持证上岗操作..2钢筋应先调直再加工;切口端面宜与钢筋轴线垂直;端头有弯曲、马蹄现象的应切去;不得用气割下料..2、钢筋丝头加工1按钢筋规格所需的调整试棒调整好滚丝头内孔最小尺寸..2按钢筋规格更换定位盘;并调整好剥肋直径尺寸..3调整剥肋档块及滚轧行程开关位置;保证剥肋及滚轧螺纹的长度4装卡钢筋;开动设备进行剥肋及滚压加工..5加工丝头时;应采用水溶性切削液;当气温低于0C时;应掺入15~20%亚硝酸钠..严禁用机油做切削液或不加切削液加工丝头..6操作人员应按附录C中表C1的要求检查丝头的加工质量;每加工10个丝头用通、止环规检查一次;并剔除不合格丝头..7经自检合格的丝头;应由质检员随机抽样进行检验;以一个工作班内生产的丝头为一个验收批;随机抽检10%;且不得少于10个;并按附录D填写钢筋丝头检验纪录表..当合格率小于95%时;应加倍抽检;复检中合格率仍小于95%时;应对全部钢筋丝头逐个进行检验;并切去不合格丝头;查明原因并解决后重新加工螺纹..8检验合格的丝头应加以保护;在其端头加带保护帽或用套筒拧紧;按规格分类堆放整齐..3、现场连接施工1连接钢筋时;钢筋规格和套筒的规格必须一致;钢筋和套筒的丝扣应干净、完好无损..2采用预埋接头时;连接套的位置、规格和数量应符合设计要求..带连接套筒的钢筋应固定牢;连接套筒的外露端应有保护盖..3滚轧直螺纹接头的连接;应用管钳或工作扳手进行施工..4经拧紧后的滚压直螺纹接头应做出标记;允许完整丝扣外露为1-2扣..七、接头的形式检验：滚轧直螺纹接头的形式检验应符合钢筋机械连接通用技术规程JGJ107—2003的各项规定..八、现场检验及验收1、工程中应用滚轧直螺纹接头时;技术提供单位应提交有效的形式检验报告..2、钢筋连接作业开始及施工过程中;应对每批进场钢筋进行接头连接工艺检验;工艺检验应符合下列要求：1每种规格钢筋的接头试件不应少于三根；2接头试件的钢筋母材应进行抗拉强度试验;3三根接头试件的抗拉强度均不小于该级别钢筋抗拉强度的标准值;同时还应不小于0.9倍钢筋母材的实际抗拉强度..计算钢筋实际抗拉强度时;应采用钢筋的实际横截面面积..3、现场检验应进行外观质量检查和单向拉伸试验..对接头有特殊要求的结构;应在设计图纸中另行注明相应的检验项目..4、滚轧直螺纹接头的现场检验按验收批进行..同一施工条件下采用同一批材料的同等级、同形式、同规格接头;以500个为一个验收批进行检验和验收;不足500个也作为一个验收批..5、对每一验收批均应按I级接头的性能进行检验与验收;在工程结构中随机抽取三个试件作单向拉伸试验..当三个试件抗拉强度均不小于该级别钢筋抗拉强度的标准值时;该验收批判定为合格..如有一个试件的抗拉强度不符合要求;应再取六个试件进行复检..复检中仍有一个试件不符合要求;则该验收批判定为不合格..滚轧直螺纹接头的单向拉伸试验破坏形式有三种：钢筋母材拉断、套筒拉断、钢筋从套筒中滑脱;只要满足强度要求;任何破坏形式均可判定为合格;并按附录E填写接头拉伸实验报告..6、在现场连续检验十个验收批;全部单向拉伸试验一次抽样合格时;验收批接头数量可扩大为1000个..7、随机抽取同规格接头数的10%进行外观质量检查;钢筋与套筒规格应一致;接头完整丝扣外露应不超过2扣..钢筋滚丝长度及牙数见表：规格套筒长度滚丝长度牙数1435±1mm20101645±1mm25101850±1mm27.5112055±1mm30122260±1mm32.5132565±1mm35.5122870±1mm38133275±1mm40.5143685±1mm45.515 4090±1mm4816。

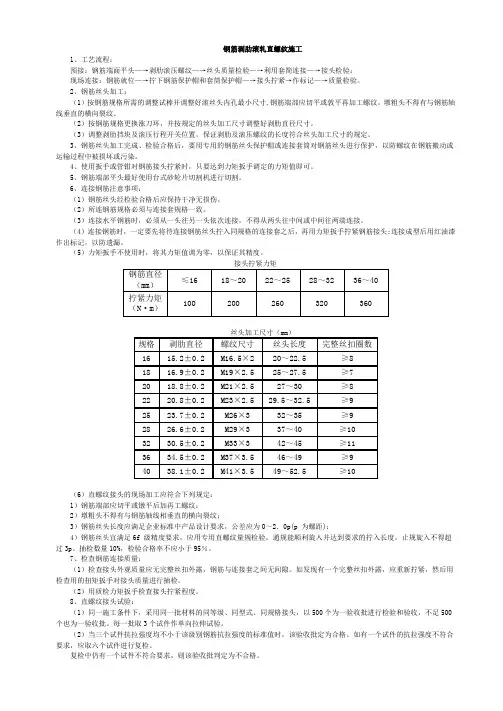

钢筋剥肋滚轧直螺纹施工规范
钢筋剥肋滚轧直螺纹施工1、工艺流程：预接：钢筋端面平头—→剥肋滚压螺纹—→丝头质量检验—→利用套简连接—→接头检验；现场连接：钢筋就位—→拧下钢筋保护帽和套筒保护帽—→接头拧紧→作标记—→质量检验。
2、钢筋丝头加工：（1）按钢筋规格所需的调整试棒并调整好滚丝头内孔最小尺寸,钢筋端部应切平或敦平再加工螺纹，墩粗头不得有与钢筋轴线垂直的横向裂纹。
（2）按钢筋规格更换涨刀环，并按规定的丝头加工尺寸调整好剥肋直径尺寸。
（3）调整剥肋挡块及滚压行程开关位置，保证剥肋及滚压螺纹的长度符合丝头加工尺寸的规定。
3、钢筋丝头加工完成、检验合格后，要用专用的钢筋丝头保护帽或连接套筒对钢筋丝头进行保护，以防螺纹在钢筋搬动或运输过程中被损坏或污染。
4、使用扳手或管钳对钢筋接头拧紧时，只要达到力矩扳手调定的力矩值即可。
5、钢筋端部平头最好使用台式砂轮片切割机进行切割。
6、连接钢筋注意事项：（1）钢筋丝头经检验合格后应保持干净无损伤。
（2）所连钢筋规格必须与连接套规格一致。
（3）连接水平钢筋时，必须从一头往另一头依次连接，不得从两头往中间或中间往两端连接。
（4）连接钢筋时，一定要先将待连接钢筋丝头拧入同规格的连接套之后，再用力矩扳手拧紧钢筋接头;连接成型后用红油漆作出标记，以防遗漏。
（5）力矩扳手不使用时，将其力矩值调为零，以保证其精度。
（6）直螺纹接头的现场加工应符合下列规定：1）钢筋端部应切平或镦平后加再工螺纹；2）墩粗头不得有与钢筋轴线相垂直的横向裂纹；3）钢筋丝头长度应满足企业标准中产品设计要求，公差应为0～2．0p(p 为螺距)：4）钢筋丝头宜满足6f 级精度要求，应用专用直螺纹量规检验，通规能顺利旋入并达到要求的拧入长度，止规旋入不得超过3p。
抽检数量10%，检验合格率不应小于95％。
7、检查钢筋连接质量：（1）检查接头外观质量应无完整丝扣外露，钢筋与连接套之间无间隙。
如发现有一个完整丝扣外露，应重新拧紧，然后用检查用的扭矩扳手对接头质量进行抽检。
钢筋剥肋滚压直螺纹连接技术
钢筋剥肋滚压直螺纹连接技术是一种常用于钢筋连接的方法，用于提高钢筋连接的强度和可靠性。
下面我将详细介绍这一技术。
钢筋剥肋滚压直螺纹连接技术是将两根钢筋通过滚压的方式，在钢筋上形成直螺纹，然后将它们进行连接的方法。
这一连接方式可以用于所有直径为12mm以上的普通钢筋。
相比传统的焊接和机械连接方法，剥肋滚压直螺纹连接技术具有结构简单、连接牢固、施工方便等优点。
这一连接技术的具体步骤如下：1. 钢筋的准备：将需要连接的两根钢筋预先处理，去除表面的锈蚀和污垢，确保钢筋表面干净。
若有锈蚀或表面凹坑，可以通过刷涂防锈涂料来加固。
2. 剥肋：使用特制的剥肋机将钢筋表面的肋骨剥除，剥肋的长度一般为钢筋直径的1.5倍，确保剥肋的质量和长度一致。
3. 滚压直螺纹：将剥肋后的钢筋放入滚压机中，通过滚压机的滚轮转动，将钢筋表面滚压成直螺纹，滚压机需要根据钢筋的直径调整滚轮的尺寸和转动速度，以确保螺纹的深度和精度。
4. 清扫：将滚压后的钢筋用专用的刷子清洁干净，去除表面的毛刺和杂物，以便于连接时的紧密结合。
5. 接头制作：将两根处理好的钢筋端对端放置，确保两根钢筋的中心线对齐。
然后将连接套管套在两根钢筋的端部，套管的长度一般为钢筋直径的2倍，将套管和钢筋用专用的扳手固定住。
6. 连接：通过专用的无激光接头机器将套管和钢筋紧密连接在一起。
这一机器能够平稳地施加力量，使得套管和钢筋之间产生高强度的连接。
7. 检查：连接完成后，需要对连接部位进行检查，检查连接质量是否合格，确保连接的牢固和安全。
这一连接技术的优点主要有以下几点：1. 强度高：剥肋滚压直螺纹连接技术可以提高钢筋连接的强度，能够满足工程对于连接强度的要求。
2. 可靠性好：通过滚压直螺纹的方式，钢筋与连接套管之间的连接更加紧密，具有很好的可靠性，能够有效避免连接强度不足和连接失效的问题。
3. 施工方便：这一连接技术的施工过程简单，无需使用焊接设备和电源，不受环境条件的限制，可以在室外施工。
钢筋剥肋滚压直螺纹连接技术规程
钢筋剥肋滚压直螺纹连接技术规程钢筋剥肋滚压直螺纹连接技术是当前建筑工程中常用的钢筋连接方式之一。
该技术具有耐久性好、连接强度高、施工简便等优点，并广泛应用于各类混凝土结构中。
在进行钢筋剥肋滚压直螺纹连接时，首先需要选择适合的材料和设备。
一般来说，连接件的材料应与被连接构件的钢筋相匹配，常见的材料有碳素钢和合金钢等。
而设备方面，则需要采用专业的滚压设备，以保证连接的精准性和稳定性。
在施工过程中，需要根据设计要求选择合适的连接件规格。
通常，连接件的直径和长度应根据钢筋的直径和需要的连接长度来确定。
在钢筋剥肋滚压直螺纹连接中，连接件的直径要比钢筋直径稍大，以确保连接的强度和稳定性。
在进行钢筋剥肋滚压直螺纹连接时，还需要注意一些关键步骤。
首先，要对连接部位进行充分的清理和除锈处理，以确保连接件与钢筋之间的紧密接触。
接着，将连接件正确插入至钢筋末端，并采用专用的滚牙设备进行滚压，直至连接件完全嵌入到钢筋中。
在滚压过程中，要确保连接件与钢筋之间的接触面完全贴合，以获得最佳的连接效果。
同时，要对滚牙设备的参数进行适当调整，以保证滚压的力量和速度合适。
滚压完成后，还需进行质量检验，检查连接的紧密度、强度是否符合规范要求。
钢筋剥肋滚压直螺纹连接技术的施工质量直接影响着结构的安全性和可靠性。
因此，在进行施工前，必须对相关工艺进行全面的规划和准备，并确保工人具备相关专业知识和技能。
同时，还要加强对施工现场的管理，确保操作规范和安全施工。
综上所述，钢筋剥肋滚压直螺纹连接技术在建筑工程中具有重要的应用价值。
只有通过科学规范的施工流程和严格的质量控制，才能确保连接的质量和性能达到设计要求，从而为工程的顺利进行提供有力支持。
剥肋滚轧直螺纹钢筋连接技术指南
剥肋滚轧直螺纹钢筋连接技术指南1、接头位置数字北京大厦工程，直径大于或等于16mm钢筋的均采用机械连接（剥肋滚轧直螺纹连接），基础底板钢筋接头为一级等强连接，接头位置不受限制，但同一截面内，接头钢筋面积占总面积的百分率不得大于25％。
其它部位钢筋接头连接强度均不低于二级等强连接，且钢筋接头百分率不应超过50％。
2、连接套筒的标记滚轧直螺纹连接套筒标记显示在连接套筒上，由名称代号，特征代号及主参数代号组成：G主参数代号，表示钢筋直径，用钢筋公称直径酯(mm)表示R主参数代号，表示钢筋强度级别用 表示特征代号，表示钢筋连接接头形式，用F、Y、K、S等表示名称代号，表示滚轧直螺纹连接形式。
G－表示滚轧直螺纹钢筋连接接头；F－表示“正反丝扣型的连接接头，其适用于两端均不能转动情况下的连接；Y－表示“异径型”的连接接头，其适用于两根不同直径的钢筋连接；K－表示“扩口型”的连接接头，其使用施工中安装时难于对中的两根钢筋之间的连接；S－表示“加锁母型”的连接接头。
其使用与钢筋完全不能活动，通过转动连接套筒连接两根钢筋，然后用锁母锁紧套筒的连接。
3、钢筋丝头的加工3.1钢筋下料下料前，检查钢筋待加工螺纹的端部是否有弯曲现象，如有弯曲，应予以调直。
应使用无齿锯下料，不得使用气割或其它热加工方法切断钢筋。
为保证钢筋连接时钢筋丝头在连接套筒中的对顶效果，下料切割端面应与轴线垂直，钢筋端部不得出现马蹄形。
3.2丝头加工（1）加工流程参见钢筋丝头加工的人员必须进行技术培训，经考核合格后方可持证上岗操作。
工艺流程如下：钢筋端面平头→滚轧螺纹加工→丝头质量检验→带帽保护→丝头质量抽查→存放待用（2）操作要点：（1）钢筋端面平头。
平头的目的是让钢筋端面与母材轴线方向垂直。
宜采用砂轮切割机或其它专用设备，严禁气割；（2）滚轧螺纹加工。
使用钢筋滚轧直螺纹机将待连接钢筋的端头加工成螺纹；（3）丝头质量检验。
操作者对加工丝头的质量进行检查；（4）带帽保护。
(工法)钢筋等强度剥肋滚压直螺纹连接
钢筋等强度剥肋滚压直螺纹连接施工工法随着科技的发展，近年来钢筋的机械连接方法正越来越多地被设计人员所采纳和推广，在北京、上海等大城市，机械连接已基本取代了现场手工焊接。
它具有施工质量易控制和验收、接头可靠度高、受客观因素影响小等优点。
在我国，短短的十几年里，钢筋的机械连接方式就已经历了三个时代：最早使用的是钢套管冷挤压机械连接，这种方法主要以现场操作为主，设备笨重、效率低；其后，科技人员又研究出钢筋锥螺纹机械连接技术；近年来，又推出钢筋直螺纹机械连接技术，其中包括镦粗直螺纹机械连接、直接滚扎直螺纹机械连接和等强度剥肋滚压直螺纹连接技术，这其中以等强度剥肋滚压直螺纹连接技术最先进，它具有工厂化生产、操作简单方便、接头质量稳定可靠等诸多优点。
为积极推广应用新技术、提高建筑业施工技术含量，在集团公司的大力支持下，第一分公司经过多方面考察，从中国建筑科学院建筑机械化研究分院—廊坊凯博新技术开发公司购进钢筋滚压直螺纹成型机一台（GHG40型），经过厂方技术人员对我单位操作人员进行培训，已正确掌握了这门机械连接技术，并成功的在多个工程中加以应用，逐渐形成了一整套合理的施工方法。
一、工艺原理和适用范围：1、原理：剥肋滚压直螺纹机械连接是依靠剥肋机构首先对钢筋进行剥肋，然后由滚丝头对已剥肋的钢筋进行滚压，将钢筋端部制成螺纹，现场用钢套筒（成品）将已制成螺纹的两根钢筋用管钳进行连接的一种机械连接方法。
滚丝头对钢筋进行滚压的过程属于冷挤压，可以提高经过滚压的钢筋抗拉强度，足以抵消钢筋剥肋的强度损失，因此，剥肋滚压直螺纹机械连接可以达到A级接头要求。
2、接头适用范围及特点：适用范围：剥肋滚压直螺纹机械连接适用于要求充分发挥钢筋强度或对接头延性要求高的各类混凝土结构，适用于16～50mmHRB335、HRB400钢筋在任意方位的同、异径连接。
接头特点：●接头强度高：达到JGJ107—96中A级和JGJ107—98（局部修订报批稿）中SA级。
新Ⅲ级钢筋等强剥肋滚压直螺纹连接施工技术
Ｃ Ｆ Ｇ复合桩基 。结构设计 中变形钢 筋 ， １ ， １ ２￣ ｄ ￣ ３ ２均为新 Ⅲ级钢筋 ４ ． １ 施 工 工 艺 １ １ ３ ７ Ｔ ， 等强 剥肋滚压直螺纹连接 ， 共计使用接头 １ ０ ３ ２个 。
第３ ９卷 第 ３ １ 期
．
１ １ ４．
２ ０ １ ３年 １ １月
山 西 建 筑
ＳＨＡＮＸＩ ＡＲＣＨＩ ＴＥＣＴＵＲＥ
Ｖ０ ｌ ＿ ３ ９ Ｎｏ ． ３１ ＮＯ Ｖ ． ２ ０１ ３
文章编号 ： １ ０ ０ ９ — ６ ８ ２ ５ （ ２ ０ １ ３ ） ３ １ － 叭１ ４ — ０ ２
分， 切 口端面应用钢筋轴线垂直 ， 偏度不大于 ４ 。 。
２ ） 按与钢筋同规格的试棒调整好滚丝头 内孔最小尺寸。 ３ ） 按钢筋规格安装 涨刀环 ， 并按 表 １调 整好剥肋 直径 尺寸 ；
自动 复位机构 、 行程 限位机 构 、 冷 却机构 、 电器控制 箱 、 控制 系统 每一批次丝头在 大批加工 前 ， 一定要确 保螺 纹顶部 ±０ ． ２ ｍ ｍ 的 等部分组成 。 标 准， 同一批 次丝头加 工数量较 大时应 随时抽 检丝头 外径 尺寸 ， 主要技术参数 ： 加工直径范围 １ ６ ｍｍ一 ５ ０ ｌ ／ ｉ ｎ ． １ ， 最 大丝 头长度 避 免 由于滚 丝刀 的磨 损而造成 丝头外径不 精确而使得 丝头 连接
工艺及操作要 点进 行了探讨 ， 为类似 工程施 工提供参考。
关键 词 ： 钢筋 ， 连接 ， 设备 ， 质量
中 图分 类 号 ： Ｔ Ｕ ７ ５ ５ ． ３ ３ 文献标识码 ： Ａ ３ ） 扳手 。拧 接 头 用 的力 矩 扳 手 或 管 钳 。
