半导体八大工艺名称
详解半导体的光刻工艺全过程

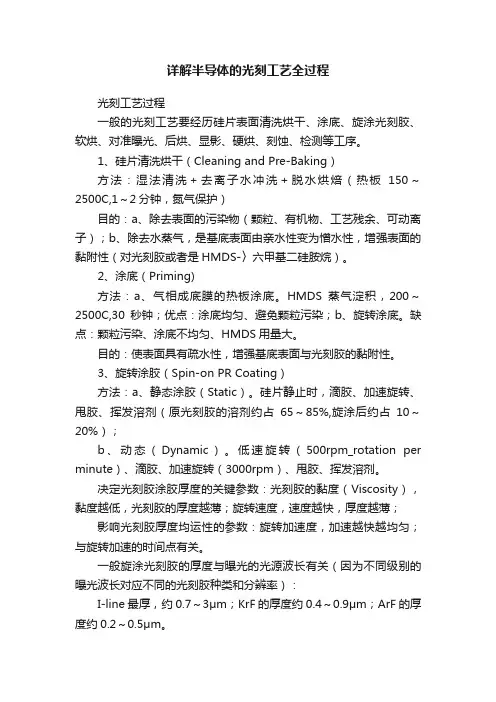

详解半导体的光刻工艺全过程光刻工艺过程一般的光刻工艺要经历硅片表面清洗烘干、涂底、旋涂光刻胶、软烘、对准曝光、后烘、显影、硬烘、刻蚀、检测等工序。
1、硅片清洗烘干（Cleaning and Pre-Baking）方法：湿法清洗＋去离子水冲洗＋脱水烘焙（热板150～2500C,1～2分钟，氮气保护）目的：a、除去表面的污染物（颗粒、有机物、工艺残余、可动离子）；b、除去水蒸气，是基底表面由亲水性变为憎水性，增强表面的黏附性（对光刻胶或者是HMDS-〉六甲基二硅胺烷）。
2、涂底（Priming)方法：a、气相成底膜的热板涂底。
HMDS蒸气淀积，200～2500C,30秒钟；优点：涂底均匀、避免颗粒污染；b、旋转涂底。
缺点：颗粒污染、涂底不均匀、HMDS用量大。
目的：使表面具有疏水性，增强基底表面与光刻胶的黏附性。
3、旋转涂胶（Spin-on PR Coating）方法：a、静态涂胶（Static）。
硅片静止时，滴胶、加速旋转、甩胶、挥发溶剂（原光刻胶的溶剂约占65～85%,旋涂后约占10～20%）；b、动态（Dynamic）。
低速旋转（500rpm_rotation per minute）、滴胶、加速旋转（3000rpm）、甩胶、挥发溶剂。
决定光刻胶涂胶厚度的关键参数：光刻胶的黏度（Viscosity），黏度越低，光刻胶的厚度越薄；旋转速度，速度越快，厚度越薄；影响光刻胶厚度均运性的参数：旋转加速度，加速越快越均匀；与旋转加速的时间点有关。
一般旋涂光刻胶的厚度与曝光的光源波长有关（因为不同级别的曝光波长对应不同的光刻胶种类和分辨率）：I-line最厚，约0.7～3μm；KrF的厚度约0.4～0.9μm；ArF的厚度约0.2～0.5μm。
4、软烘（Soft Baking）方法：真空热板，85～120℃,30～60秒；目的：除去溶剂（4～7%）；增强黏附性；释放光刻胶膜内的应力；防止光刻胶玷污设备；边缘光刻胶的去除（EBR，Edge Bead Removal）。
半导体工艺资料
1.氧化（炉）（Oxidation）对硅半导体而言，只要在高于或等于1050℃的炉管中，如图2-3所示，通入氧气或水汽，自然可以将硅晶的表面予以氧化，生长所谓干氧层(dryz/gate oxide)或湿氧层(wet /field oxide)，当作电子组件电性绝缘或制程掩膜之用。
氧化是半导体制程中，最干净、单纯的一种；这也是硅晶材料能够取得优势的特性之一（他种半导体，如砷化镓 GaAs，便无法用此法成长绝缘层，因为在550℃左右，砷化镓已解离释放出砷）硅氧化层耐得住850℃ ~ 1050℃的后续制程环境，系因为该氧化层是在前述更高的温度成长；不过每生长出1 微米厚的氧化层，硅晶表面也要消耗掉0.44微米的厚度。
以下是氧化制程的一些要点：（1）氧化层的成长速率不是一直维持恒定的趋势，制程时间与成长厚度之重复性是较为重要之考量。
（2）后长的氧化层会穿透先前长的氧化层而堆积于上；换言之，氧化所需之氧或水汽，势必也要穿透先前成长的氧化层到硅质层。
故要生长更厚的氧化层，遇到的阻碍也越大。
一般而言，很少成长2微米以上之氧化层。
（3）干氧层主要用于制作金氧半（MOS）晶体管的载子信道（channel）；而湿氧层则用于其它较不严格讲究的电性阻绝或制程罩幕（masking）。
前者厚度远小于后者，1000~ 1500埃已然足够。
（4）对不同晶面走向的晶圆而言，氧化速率有异：通常在相同成长温度、条件、及时间下，{111}厚度≥{110}厚度＞{100}厚度。
（5）导电性佳的硅晶氧化速率较快。
（6）适度加入氯化氢（HCl）氧化层质地较佳；但因容易腐蚀管路，已渐少用。
（7）氧化层厚度的量测，可分破坏性与非破坏性两类。
破坏性量测是在光阻定义阻绝下，泡入缓冲过的氢氟酸（BOE，Buffered Oxide Etch，系 HF与NH4F以1：6的比例混合而成的腐蚀剂）将显露出来的氧化层去除，露出不沾水的硅晶表面，然后去掉光阻，利用表面深浅量测仪，得到有无氧化层之高度差，即其厚度。
半导体制造工艺流程
半导体制造工艺流程半导体制造工艺是半导体芯片制造的基础流程，也是一项复杂且精细的工艺。
下面是一份大致的半导体制造工艺流程，仅供参考。
1. 半导体材料的准备：半导体材料通常是硅，需要经过精细的提纯过程，将杂质降低到一定程度，以确保半导体器件的性能。
还需要进行晶体生长、切割和抛光等工艺，以制备出适用于制造芯片的晶片。
2. 晶片清洗和处理：经过前面的准备步骤后，晶片需要进行清洗，以去除表面的杂质和污染物。
清洗包括化学溶液浸泡和超声波清洗等步骤。
之后，通过化学气相沉积等工艺，在晶片上形成氧化层或氮化层，以保护晶片表面。
3. 光刻和光刻胶涂布：在晶片表面涂布一层光刻胶，然后通过光刻机将设计好的芯片图案投射在胶涂层上，形成光刻胶图案。
光刻胶图案将成为制作芯片电路的模板。
4. 蚀刻：将光刻胶图案转移到晶片上，通过干式或湿式蚀刻工艺，将未被光刻胶保护的部分材料去除，形成电路图案。
蚀刻可以通过化学溶液或高能离子束等方式进行。
5. 激光刻蚀：对于一些特殊材料或细微的电路结构，可以使用激光刻蚀来实现更高精度的图案形成。
激光刻蚀可以通过激光束对材料进行精确的去除。
6. 金属薄膜沉积：在晶片表面沉积金属薄膜，以形成电路中的金属导线和连接器。
金属薄膜通常是铝、铜等材料，通过物理气相沉积或化学气相沉积等工艺进行。
7. 金属薄膜刻蚀和清洗：对金属薄膜进行蚀刻和清洗，以去除多余的金属，留下需要的导线和连接器。
8. 测量和测试：对制造好的芯片进行电学性能的测试和测量，以确保其符合设计要求。
9. 封装和封装测试：将芯片封装在外部环境中，通常采用芯片封装材料进行密封，然后进行封装测试，以验证封装后芯片的性能和可靠性。
10. 最终测试：对封装好的芯片进行最终的功能和性能测试，以确保其满足市场需求和客户要求。
以上是半导体制造的基本流程，其中每个步骤都需要高度的精确性和专业技术。
半导体制造工艺的不断改进和创新，是推动半导体技术不断进步和发展的重要驱动力。
半导体制造工艺简介.
材料制备
பைடு நூலகம் 制造工艺简介
（a）n型硅晶片原材料（b）氧化后的晶片
1 制造工艺简介
（c）涂敷光刻胶（d）光刻胶通过掩膜版曝
光
1 制造工艺简介
（a）显影后的晶片（b）SiO2去除后的晶片 氧化工艺
1 制造工艺简介
（c）光刻工艺处理后的晶片 （d）扩散或离子注入形成PN结 光刻和刻蚀工艺；扩散和离子注入工艺
化学气相淀积
CVD生长的二氧化硅：用作金属间的绝缘层，
用于离子注入和扩散的掩蔽层，也可用于增 加热氧化生长的场氧化层的厚度 热生长的二氧化硅：具有最佳的电学特性。 可用于金属层之间的绝缘体，又可用作器件 上面的钝化层
主要内容
3.1半导体基础知识
工艺流程 3.3 工艺集成
3.2
氮化硅的制备
主要用作：金属上下层的绝缘层、场氧的屏蔽层、 芯片表面的钝化层。
8 常用工艺之五：薄膜制备
生产SiO2
8 常用工艺之五：薄膜制备
氧化质量
物理气相淀积
（2）物理气相淀积
利用某种物理过程，例如蒸发或溅射，来实
现物质的转移，即把材料的原子由源转移到 衬底表面，从而实现淀积形成薄膜。 金属的淀积通常是物理的。 两种方法：真空蒸发；溅射
电阻值计算，xj为结深
当W=L时，G=g
1/g用R■表示，称为方块电阻，单位为欧姆，
习惯上用Ω/ ■表示。
2 无源器件
2、电容
基本上分为两种：MOS电容和P-N结电容 （1）MOS电容：重掺杂区域作为极板，氧
化物作为介质 单位面积的电容为 （2）P-N结电容：N+P结电容，通常加反向 偏置电压
八大半导体工艺顺序剖析
八大半导体工艺顺序剖析八大半导体工艺顺序剖析在现代科技领域中，半导体材料和器件扮演着重要的角色。
作为电子设备的基础和核心组件，半导体工艺是半导体制造过程中不可或缺的环节。
有关八大半导体工艺顺序的剖析将会有助于我们深入了解半导体制造的工作流程。
本文将从简单到复杂，逐步介绍这八大工艺的相关内容。
1. 排版工艺（Photolithography）排版工艺是半导体制造过程中的首要步骤。
它使用光刻技术，将设计好的电路图案转移到硅晶圆上。
排版工艺需要使用光刻胶、掩膜和曝光设备等工具，通过逐层叠加和显影的过程，将电路图案转移到硅晶圆上。
2. 清洗工艺（Cleaning）清洗工艺在排版工艺之后进行，用于去除光刻胶和其他污染物。
清洗工艺可以采用化学溶液或高纯度的溶剂，保证硅晶圆表面的干净和纯净。
3. 高分辨率电子束刻蚀（High-Resolution Electron BeamLithography）高分辨率电子束刻蚀是一种先进的制造技术。
它使用电子束在硅晶圆表面进行刻蚀，以高精度和高分辨率地制作微小的电路图案。
4. 电子束曝光系统（Electron Beam Exposure Systems）电子束曝光系统是用于制造高分辨率电子束刻蚀的设备。
它具有高能量电子束发射器和复杂的控制系统，能够精确控制电子束的位置和强度，实现微米级别的精细曝光。
5. 高能量离子注入（High-Energy Ion Implantation）高能量离子注入是半导体器件制造中的一项重要工艺。
通过将高能量离子注入到硅晶圆表面，可以改变硅晶圆的电学性质，实现电路中的控制和测量。
6. 薄膜制备与沉积（Film Deposition）薄膜制备与沉积是制造半导体器件的关键工艺之一。
这个工艺将薄膜材料沉积在硅晶圆表面，包括化学气相沉积、物理气相沉积和溅射等方法。
这些薄膜能够提供电介质、导电材料或阻挡层等功能。
7. 设备和工艺完善（Equipment and Process Optimization）设备和工艺完善的步骤是优化半导体制造工艺的关键。
半导体工艺(自己总结)
只是想多了解下工艺,因为自己不是学这个的,要补课啊 ....是不是可以这么理解:1.PAD oxide ：SiO2在LOCOS 和STI 形成时都被用来当作nitride 的衬垫层，如果没有这个SiO2衬垫层作为缓冲之用，LPCVD nitride 的高张力会导致wafer 产生裂缝甚至破裂，同时也作为NITRIDE ETCH 时的STOP LAYER2.SAC oxide ：Sacrificial Oxide 在gate oxidation 之前移除wafer 表面的损伤和缺陷，有助于产生一个零缺陷的wafer 表面以生成高品质的gate oxide;经过HDP 后Pad Oxide 结构已经被破坏了，可能无法阻挡后面Implant 的离子。
所以生长一层Sac Oxide ，作为在后面Implant 时对Device 的保护。
3.BPSG 含硼及磷的硅化物 BPSG 乃介于Poly 之上、Metal 之下，可做为上下两层绝缘之用，加硼、磷主要目的在使回流后的Step 较平缓，以防止Metal line 溅镀上去后，造成断线4.ONO （OXIDE NITRIDE OXIDE ） 氧化层-氮化层-氧化层 半导体组件，常以ONO 三层结构做为介电质（类似电容器），以储存电荷，使得资料得以在此存取。
在此氧化层 - 氮化层 – 氧化层三层结构，其中氧化层与基晶的结合较氮化层好，而氮化层居中，则可阻挡缺陷（如pinhole ）的延展，故此三层结构可互补所缺.5.space Oxide RIE Etch:猜想应当是氧化物隔离的反应离子刻蚀（RIE-Reactive Ion Etch ）反应离子刻蚀是以物理溅射为主并兼有化学反应的过程。
通过物理溅射实现纵向刻蚀，同时应用化学反应来达到所要求的选择比，从而很好地控制了保真度。
刻蚀气体（主要是F 基和CL 基的气体）在高频电场（频率通常为13.56MHz ）作用下产生辉光放电，使气体分子或原子发生电离，形成“等离子体”（Plasma ）。
半导体生产工艺流程
半导体生产工艺流程
《半导体生产工艺流程》
半导体生产是一项极其精密和复杂的工艺流程，通常包括数十个步骤。
在半导体生产工艺中，最常见的材料是硅，因为硅具有优良的半导体特性，可以被用来制造微型电子器件。
下面是一个简单的半导体生产工艺流程的概要：
1. 清洗和去除杂质：首先，硅片需要经过严格的清洗和去除杂质的步骤，以确保表面的纯净度和平整度。
2. 氧化：接下来，硅片需要进行氧化处理，将表面形成一层氧化膜，以提高硅片的电气性能和机械强度。
3. 光刻：在光刻过程中，通过光刻胶和紫外光的照射，将所需的图案形成在硅片表面上，从而准确地定义出电子器件的结构。
4. 蚀刻：使用化学液体或等离子体等方法，将光刻所定义的图案蚀刻到硅片表面上，形成所需的微型结构。
5. 沉积：在沉积过程中，通过化学气相沉积或物理气相沉积等方法，将金属或其他材料沉积到硅片表面上，形成导线、电极等部分。
6. 腐蚀：在腐蚀步骤中，通过化学或物理方法，将不需要的材料层去除，从而形成日后需要的电子器件结构。
7. 打孔和导线铺设：最后，通过打孔和导线铺设的步骤，连接各个电子器件，形成完整的电路。
整个工艺流程中，每一个步骤都需要极其严格的控制和精密的操作，以确保最终的产品质量。
同时，半导体生产工艺也需要不断的创新和改进，以应对日益复杂和高性能的电子器件需求。
随着技术的不断进步，半导体生产工艺也在不断演进，将为人类带来更多的科技进步和便利。
揭秘半导体制造全流程(上篇)
为帮助大家了解和认识半导体及相关工艺，我们将以三期文章推送，为大家逐一介绍每个步骤。
当听到“半导体”这个词时，你会想到什么？它听起来复杂且遥远，但其实已经渗透到我们生活的各个方面：从智能手机、笔记本电脑、信用卡到地铁，我们日常生活所依赖的各种物品都用到了半导体。
每个半导体产品的制造都需要数百个工艺，泛林集团将整个制造过程分为八个步骤：晶圆加工-氧化-光刻-刻蚀-薄膜沉积-互连-测试-封装。
为帮助大家了解和认识半导体及相关工艺，我们将以三期微信推送，为大家逐一介绍上述每个步骤。
第一步晶圆加工所有半导体工艺都始于一粒沙子！因为沙子所含的硅是生产晶圆所需要的原材料。
晶圆是将硅(Si)或砷化镓(GaAs)制成的单晶柱体切割形成的圆薄片。
要提取高纯度的硅材料需要用到硅砂，一种二氧化硅含量高达95%的特殊材料，也是制作晶圆的主要原材料。
晶圆加工就是制作获取上述晶圆的过程。
①铸锭首先需将沙子加热，分离其中的一氧化碳和硅，并不断重复该过程直至获得超高纯度的电子级硅(EG-Si)。
高纯硅熔化成液体，进而再凝固成单晶固体形式，称为“锭”，这就是半导体制造的第一步。
硅锭（硅柱）的制作精度要求很高，达到纳米级，其广泛应用的制造方法是提拉法。
②锭切割前一个步骤完成后，需要用金刚石锯切掉铸锭的两端，再将其切割成一定厚度的薄片。
锭薄片直径决定了晶圆的尺寸，更大更薄的晶圆能被分割成更多的可用单元，有助于降低生产成本。
切割硅锭后需在薄片上加入“平坦区”或“凹痕”标记，方便在后续步骤中以其为标准设置加工方向。
③晶圆表面抛光通过上述切割过程获得的薄片被称为“裸片”，即未经加工的“原料晶圆”。
裸片的表面凹凸不平，无法直接在上面印制电路图形。
因此，需要先通过研磨和化学刻蚀工艺去除表面瑕疵，然后通过抛光形成光洁的表面，再通过清洗去除残留污染物，即可获得表面整洁的成品晶圆。
第二步氧化氧化过程的作用是在晶圆表面形成保护膜。
它可以保护晶圆不受化学杂质影响、避免漏电流进入电路、预防离子植入过程中的扩散以及防止晶圆在刻蚀时滑脱。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半导体八大工艺名称
1. 硅晶圆制备工艺
硅晶圆制备是半导体制造过程的第一步，也是最为关键的一步。
它是指将高纯度的硅材料通过一系列的工艺步骤转化为薄而平整的硅晶圆。
硅晶圆制备工艺主要包括以下几个步骤：
(1) 单晶生长
单晶生长是将高纯度的硅材料通过熔融和凝固的过程，使其在特定的条件下形成单晶结构。
常用的单晶生长方法包括Czochralski法和区熔法。
(2) 切割
切割是将生长好的硅单晶材料切割成薄片的过程。
常用的切割方法是采用金刚石刀片进行切割。
(3) 研磨和抛光
研磨和抛光是将切割好的硅片进行表面处理，使其变得平整光滑的过程。
研磨通常使用研磨机进行，而抛光则使用化学机械抛光（CMP）工艺。
(4) 清洗
清洗是将研磨和抛光后的硅片进行清洁处理，去除表面的污染物和杂质。
清洗过程通常采用酸洗和溶剂清洗的方法。
2. 光刻工艺
光刻工艺是半导体制造中的一项关键工艺，用于将设计好的电路图案转移到硅晶圆上。
光刻工艺主要包括以下几个步骤：
(1) 涂覆光刻胶
涂覆光刻胶是将光刻胶涂覆在硅晶圆表面的过程。
光刻胶是一种敏感于紫外光的物质，可以通过紫外光的照射来改变其化学性质。
(2) 曝光
曝光是将硅晶圆上的光刻胶通过光刻机上的光源进行照射，使其在特定区域发生化学反应。
曝光过程需要使用掩模板来控制光刻胶的曝光区域。
(3) 显影
显影是将曝光后的光刻胶进行处理，使其在曝光区域发生溶解或固化的过程。
显影过程通常使用显影液进行。
(4) 清洗
清洗是将显影后的硅晶圆进行清洁处理，去除残留的光刻胶和显影液。
3. 离子注入工艺
离子注入工艺是将特定的离子注入到硅晶圆中，以改变其电学性质的过程。
离子注入工艺主要包括以下几个步骤：
(1) 选择离子种类和能量
选择合适的离子种类和能量是离子注入工艺的第一步。
不同的离子种类和能量可以改变硅晶圆的导电性质。
(2) 离子注入
离子注入是将选择好的离子通过离子注入机进行注入的过程。
离子注入机通过加速器将离子加速到一定的能量，并将其注入到硅晶圆中。
(3) 热处理
热处理是将注入了离子的硅晶圆进行加热处理的过程。
热处理可以使离子在硅晶圆中扩散，形成所需的电学性质。
(4) 清洗
清洗是将热处理后的硅晶圆进行清洁处理，去除残留的污染物和杂质。
4. 薄膜沉积工艺
薄膜沉积工艺是将薄膜材料沉积到硅晶圆表面的过程，用于制造电路中的绝缘层、金属层或半导体层。
薄膜沉积工艺主要包括以下几个步骤：
(1) 气相沉积
气相沉积是将薄膜材料从气相中沉积到硅晶圆表面的过程。
常用的气相沉积方法包括化学气相沉积（CVD）和物理气相沉积（PVD）。
(2) 液相沉积
液相沉积是将薄膜材料从溶液中沉积到硅晶圆表面的过程。
常用的液相沉积方法包括溶胶-凝胶法和电化学沉积法。
(3) 真空沉积
真空沉积是在真空环境中将薄膜材料沉积到硅晶圆表面的过程。
常用的真空沉积方法包括物理气相沉积（PVD）和分子束外延（MBE）。
(4) 清洗
清洗是将沉积好的薄膜进行清洁处理，去除表面的污染物和杂质。
5. 蚀刻工艺
蚀刻工艺是将硅晶圆表面的部分材料去除，以形成所需的电路结构的过程。
蚀刻工艺主要包括以下几个步骤：
(1) 选择蚀刻液
选择合适的蚀刻液是蚀刻工艺的第一步。
不同的蚀刻液可以对硅晶圆表面的材料产生不同的蚀刻效果。
(2) 蚀刻
蚀刻是将硅晶圆表面的部分材料通过蚀刻液进行去除的过程。
蚀刻过程需要控制时间和温度等参数，以实现所需的蚀刻效果。
(3) 清洗
清洗是将蚀刻后的硅晶圆进行清洁处理，去除残留的蚀刻液和杂质。
6. 金属薄膜制备工艺
金属薄膜制备工艺是将金属材料沉积到硅晶圆表面的过程，用于制造电路中的导线、电极等部分。
金属薄膜制备工艺主要包括以下几个步骤：
(1) 选择金属材料
选择合适的金属材料是金属薄膜制备工艺的第一步。
不同的金属材料具有不同的导电性能和化学稳定性。
(2) 金属沉积
金属沉积是将金属材料从气相、溶液或真空中沉积到硅晶圆表面的过程。
常用的金属沉积方法包括物理气相沉积（PVD）、电化学沉积（ECD）和化学气相沉积（CVD）。
(3) 清洗
清洗是将沉积好的金属薄膜进行清洁处理，去除表面的污染物和杂质。
7. 接触制作工艺
接触制作工艺是在硅晶圆上制作电极或接触结构的过程。
接触制作工艺主要包括以下几个步骤：
(1) 选择接触材料
选择合适的接触材料是接触制作工艺的第一步。
不同的接触材料具有不同的接触电阻和化学稳定性。
(2) 接触制作
接触制作是将接触材料沉积到硅晶圆表面，并通过光刻和蚀刻等工艺步骤制作出所需的接触结构。
(3) 清洗
清洗是将制作好的接触结构进行清洁处理，去除表面的污染物和杂质。
8. 封装工艺
封装工艺是将芯片封装成最终的半导体器件的过程。
封装工艺主要包括以下几个步骤：
(1) 芯片切割
芯片切割是将制造好的芯片切割成单个的芯片的过程。
常用的芯片切割方法包括钻石切割、切片锯和激光切割等。
(2) 封装材料选择
选择合适的封装材料是封装工艺的第一步。
封装材料需要具有良好的导热性能、电绝缘性能和机械强度。
(3) 芯片封装
芯片封装是将芯片放置在封装材料中，并通过焊接或粘接等工艺将其固定在封装材料中。
(4) 封装测试
封装测试是对封装好的芯片进行功能测试和可靠性测试的过程。
封装测试可以验证芯片的性能和质量。
(5) 清洗
清洗是将封装好的芯片进行清洁处理，去除表面的污染物和杂质。
以上就是半导体八大工艺名称的详细介绍。
半导体制造是一个复杂而精密的过程，这些工艺的运用使得半导体器件能够被制造出来，并广泛应用于电子产品中。
每个工艺步骤都需要严格的控制和精确的操作，以确保半导体器件的性能和可靠性。
