桥梁防撞墙及中墩刷漆标准
防撞墙外观质量控制要点
防撞墙外观质量控制要点关键信息项1、施工材料质量标准2、施工工艺要求3、外观质量验收标准4、质量问题处理措施5、施工过程监督机制6、责任与奖惩规定11 施工材料质量标准111 选用符合设计要求和相关标准的原材料，如水泥、骨料、钢筋等。
112 对原材料进行严格的检验和试验，确保其质量合格。
113 水泥应具有稳定的性能和适宜的强度等级。
114 骨料的粒径、级配和含泥量应符合规定。
115 钢筋的品种、规格和力学性能应满足设计要求。
12 施工工艺要求121 模板工程1211 采用高精度、平整度好的模板，确保防撞墙的线型顺直。
1212 模板安装牢固，拼接严密，防止漏浆。
1213 脱模剂应涂刷均匀，且不得污染钢筋和混凝土表面。
122 钢筋工程1221 钢筋的加工和安装应符合设计和规范要求。
1222 钢筋的间距、数量和保护层厚度应得到有效控制。
1223 钢筋的焊接质量应符合标准，焊缝饱满、无夹渣。
123 混凝土工程1231 混凝土配合比应经过试验确定，确保其强度和工作性能。
1232 混凝土搅拌均匀，坍落度符合要求。
1233 浇筑过程中应分层振捣，保证混凝土密实度。
1234 控制浇筑速度，避免混凝土出现离析现象。
13 外观质量验收标准131 表面平整度1311 表面平整度偏差不得超过规定值，一般为 5mm 以内。
1312 用 2m 靠尺和塞尺进行检测。
132 色泽均匀度1321 防撞墙表面颜色应均匀一致，无明显色差。
1322 不得有蜂窝、麻面、孔洞等缺陷。
133 线条顺直度1331 防撞墙的线条应顺直，曲线段应圆滑顺畅。
1332 用全站仪或水准仪进行测量。
14 质量问题处理措施141 对于表面的小缺陷，如小蜂窝、麻面等，应及时进行修补。
142 修补材料的性能应与原混凝土相同。
143 对于较大的质量问题，如裂缝、孔洞等，应分析原因，制定专项处理方案。
144 处理后应重新进行验收，确保质量符合要求。
15 施工过程监督机制151 建立施工质量检查制度，定期进行巡查和抽检。
桥梁防腐规范要求与涂装工艺
桥梁防腐规范要求与涂装工艺桥梁作为重要的交通基础设施，承担着保障交通运输和社会经济发展的重要角色。
然而，由于桥梁长期暴露在恶劣的自然环境中，其金属结构容易受到腐蚀的威胁，从而影响其使用寿命和安全性。
为了保护桥梁的金属结构免受腐蚀的侵害，国家制定了桥梁防腐规范要求，并提出了相应的涂装工艺。
1. 防腐规范要求桥梁防腐规范要求是指在桥梁设计、建设和维护过程中，必须符合的防腐层厚度、材料选择、施工技术等方面的要求。
不同类型的桥梁根据其所处的环境条件和使用要求，防腐规范要求会有所不同。
根据国家标准，桥梁的防腐涂层应具备以下基本要求：(1) 防腐涂层材料应符合相关标准，具有良好的附着力、耐久性和耐候性能。
(2) 桥梁金属结构表面应进行充分的准备工作，包括除锈、除油和表面清洁等步骤。
(3) 防腐涂层的干膜厚度应达到规定数值，以确保有效的防护效果。
2. 涂装工艺涂装工艺是实施桥梁防腐规范要求的具体方法和步骤。
它包括准备工作、底涂施工、中涂施工和面涂施工等环节。
(1) 准备工作：包括桥梁表面的除锈处理、除油处理和表面清洁。
除锈处理可以采用机械除锈、手工除锈或化学除锈等方法，以确保桥梁金属表面免受腐蚀的影响。
除油处理可以采用溶剂洗涤或高压水洗等方式，彻底去除桥梁表面的油污和污垢。
表面清洁则包括清除桥梁表面的灰尘、杂质和湿气等，为后续涂层的施工提供良好的条件。
(2) 底涂施工：底涂是桥梁防腐涂层中的一层，主要起到填补金属表面微孔和提高涂层附着力的作用。
底涂施工一般采用刷涂、喷涂或滚涂等方式进行，涂层的厚度应符合规范要求。
(3) 中涂施工：中涂是桥梁防腐涂层中的二层，主要起到增强防护能力和提高防腐涂层的耐久性。
中涂施工方式可以根据涂料性质的不同选择合适的工艺，比如刷涂、喷涂和滚涂等方式。
(4) 面涂施工：面涂是桥梁防腐涂层中的最外层，主要起到保护中涂和底涂的作用，阻隔水分和有害气体的进入。
面涂施工方式通常采用刷涂、喷涂或滚涂等方法，涂层的厚度应符合相关规范要求。
桥梁防腐工程施工技术及质量要求
桥梁防腐工程施工技术及质量要求桥梁是人们出行的重要交通工具，然而，由于长期暴露在外的环境中，桥梁往往容易受到腐蚀的影响。
为了保证桥梁的安全运行和延长使用寿命，桥梁防腐工程显得尤为重要。
本文将着重探讨桥梁防腐工程的施工技术及质量要求。
一、涂料选择及处理技术在桥梁防腐工程中，涂料的选择是非常关键的一环。
首先，要选择适合桥梁结构的特性和环境的涂料，如环氧涂料、聚氨酯涂料等。
其次，在施工前，需要对桥梁表面进行处理，如除锈、除油等工作。
同时，还需要进行底涂处理，以提高涂层的附着力和耐候性。
二、喷涂技术喷涂是桥梁防腐工程中常用的施工技术。
对于大面积的桥梁结构，使用喷涂技术可以提高施工效率和涂膜均匀度。
在喷涂过程中，要掌握合适的喷涂距离和角度，保证涂料均匀覆盖桥梁表面。
此外，还需要注意控制喷涂的温度和湿度，以保证涂料的质量和干燥时间。
三、刷涂技术在桥梁防腐工程中，刷涂技术常用于细节处理和特殊部位的涂装。
刷涂技术的关键是掌握合适的刷涂方式和涂料用量。
刷涂要均匀、细致，避免漏刷和粘块现象的发生。
此外，刷涂涂料时要避免过多的重复涂刷，以免影响涂膜的质量。
四、涂层厚度控制桥梁防腐工程中，涂层厚度的控制直接影响到涂层的防腐性能和使用寿命。
对于不同部位的桥梁结构，需要对涂层的厚度进行合理的控制。
常用的涂层厚度控制方法有湿膜厚度检测、干膜厚度检测等。
同时，还需要注意控制涂层的均匀性，避免出现厚薄不均的情况。
五、质量要求桥梁防腐工程的质量要求是确保桥梁使用寿命和安全的重要保障。
需要对涂层的附着力、耐候性、耐化学性等进行检测，确保符合相关标准和要求。
同时，还需要对施工过程中的工艺操作进行控制，如引入质量控制点、记录施工情况等。
总结起来，桥梁防腐工程施工技术及质量要求是确保桥梁使用寿命和安全的关键环节。
通过选择合适的涂料、掌握喷涂和刷涂技术、合理控制涂层厚度以及进行质量要求的检测，可以有效提高桥梁的防腐性能和使用寿命。
我们应该高度重视桥梁防腐工程的施工质量，确保桥梁的长期安全运行。
桥梁油漆验收标准
一、GB油漆涂料国家标准GB油漆涂料国家标准包括：表面处理方法标准、金属磨料标准、钢结构的防腐表面处理标准、表面处理清洁度标准、表面粗糙度标准、涂装检测标准、防火涂料标准标准、海上平台、海港设施标准、石化、储罐和管道标准、港口机械标准、起重机、工程机械标准、桥梁、电力标准、水工标准、其它、石化防护标准。
1、表面处理方法GB/T 18839.1-2002 涂覆涂料前钢材表面处理表面处理方法总则；GB/T 18839.2-2002 (涂覆涂料前钢材表面处理表面处理方法磨料喷射清理)；GB/T 18839.3-2002 涂覆涂料前钢材表面处理表面处理方法手工和动力工具清理。
2、金属磨料：水上设备与结构:大气区GB/T 18838(共4 部分)金属磨料技术要求；GB/T 19816(共7 部分)金属磨料的测定方法；GB/T 15780(共10 部分)非金属磨料技术要求；GB/T 17849-1999 非金属磨料的测定方法；GB/T 18839.2磨料喷射清理；GB/T 4957非磁性金属底材干膜厚度；GB/T 4956-2003 磁性基体上非磁性覆盖层覆盖层厚度测量磁性法；GB/T 13452.2-2008 色漆和清漆-漆膜厚度的测定；GB/T 5210-2006 色漆和清漆-拉开法附着力试验。
3、钢结构的防腐表面处理：GB 8923 涂装钢材表面锈蚀等级和除锈等级（相对国际标准ISO 8501-1:1988）；GB 6060.5表面粗糙度比较样板抛（喷）丸、喷砂加工表面（相对国际标准.ISO8503-2 :1995）；GB 6484 铸钢丸；GB 6485 铸钢砂；GB/T13312钢铁件涂装前除油程度检验方法（验油试纸法）。
4、表面处理清洁度：GB/T 13312除油程度；GB/T 1766已有涂层表面；GB/T 13312-1991 钢铁件涂装前除油程度检验方法（验油试纸法）；GB/T 8923.2-2008 涂覆涂料前钢材表面处理表面清洁度的目视评定第2 部分；GB/T 8923.3-2009 涂覆涂料前钢材表面处理表面清洁度的目视评定第3 部分；GB-T 18570.12-2008 (涂覆涂料前钢材表面处理表面清洁度的评定试验第12 部分水溶性铁离子的现场滴定测定法)；GB-T 18570.10-2005 (涂覆涂料前钢材表面处理表面清洁度的评定试验第10 部分：水溶性氯化物的现场滴定测定法)；GB-T 18570.9-2005 (涂覆涂料前钢材表面处理表面清洁度的评定试验第9 部分：水溶性盐的现场电导率测定法)；GB-T 18570.8-2005 (涂覆涂料前钢材表面处理表面清洁度的评定试验第8 部分：湿气的现场折射测定法)；GB-T 18570.6-2005 (涂覆涂料前钢材表面处理表面清洁度的评定试验第6 部分：可溶性杂质的取样Bresle 法)；GB-T 18570.5-2005 (涂覆涂料前钢材表面处理表面清洁度的评定试验第5 部分涂覆涂料前钢材表面的氯化物测定[离子探测管法])；GB-T 18570.4-2001 (涂覆涂料前钢材表面处理表面清洁度的评定试验涂覆涂料前凝露可能性的评定导则)；GB-T 18570.3-2005 (涂覆涂料前钢材表面处理表面清洁度的评定试验第3 部分：涂覆涂料前钢材表面的灰尘评定[压敏粘带法])；GB-T 18570.2-2001 (涂覆涂料前钢材表面处理表面清洁度的评定试验清理过的表面上氯化物的实验室测定) ；GB/T 13288《涂覆涂料前钢材表面处理喷射清理后的钢材表面粗糙度特性》。
桥梁工程现场防腐涂装规定

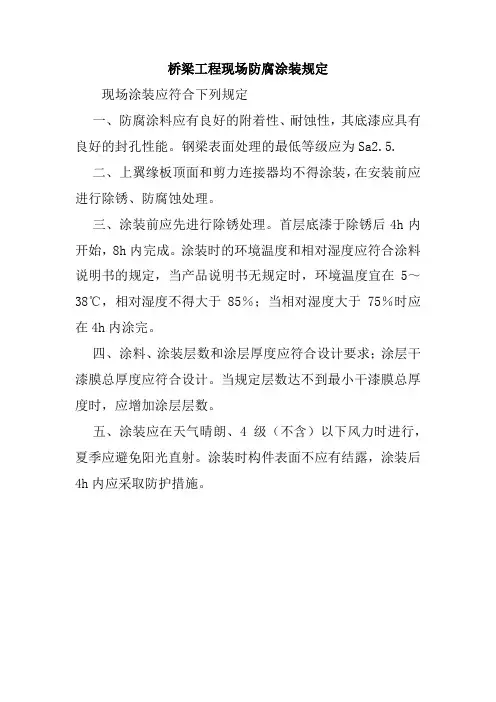

桥梁工程现场防腐涂装规定
现场涂装应符合下列规定
一、防腐涂料应有良好的附着性、耐蚀性，其底漆应具有良好的封孔性能。
钢梁表面处理的最低等级应为Sa2.5.
二、上翼缘板顶面和剪力连接器均不得涂装，在安装前应进行除锈、防腐蚀处理。
三、涂装前应先进行除锈处理。
首层底漆于除锈后4h内开始，8h内完成。
涂装时的环境温度和相对湿度应符合涂料说明书的规定，当产品说明书无规定时，环境温度宜在5～38℃，相对湿度不得大于85％；当相对湿度大于75％时应在4h内涂完。
四、涂料、涂装层数和涂层厚度应符合设计要求；涂层干漆膜总厚度应符合设计。
当规定层数达不到最小干漆膜总厚度时，应增加涂层层数。
五、涂装应在天气晴朗、4级（不含）以下风力时进行，夏季应避免阳光直射。
涂装时构件表面不应有结露，涂装后4h内应采取防护措施。
桥梁隧道钢结构保护涂装技术标准

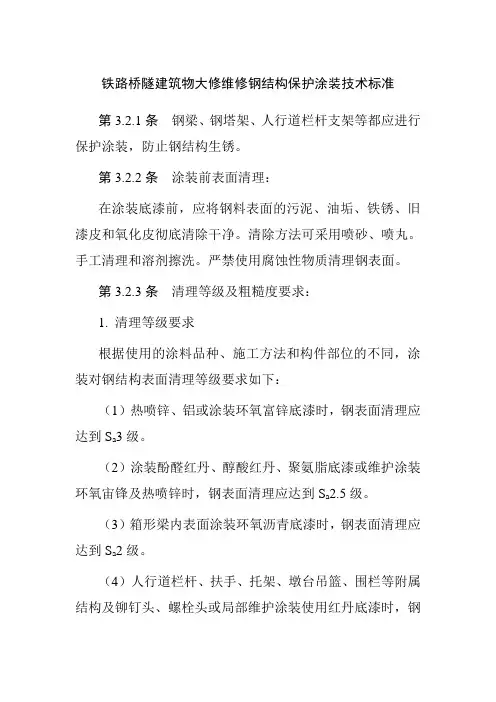

铁路桥隧建筑物大修维修钢结构保护涂装技术标准第3.2.1条钢梁、钢塔架、人行道栏杆支架等都应进行保护涂装，防止钢结构生锈。
第3.2.2条涂装前表面清理：在涂装底漆前，应将钢料表面的污泥、油垢、铁锈、旧漆皮和氧化皮彻底清除干净。
清除方法可采用喷砂、喷丸。
手工清理和溶剂擦洗。
严禁使用腐蚀性物质清理钢表面。
第3.2.3条清理等级及粗糙度要求：1. 清理等级要求根据使用的涂料品种、施工方法和构件部位的不同，涂装对钢结构表面清理等级要求如下：（1）热喷锌、铝或涂装环氧富锌底漆时，钢表面清理应达到S a3级。
（2）涂装酚醛红丹、醇酸红丹、聚氨脂底漆或维护涂装环氧宙锋及热喷锌时，钢表面清理应达到S a2.5级。
（3）箱形梁内表面涂装环氧沥青底漆时，钢表面清理应达到S a2级。
（4）人行道栏杆、扶手、托架、墩台吊篮、围栏等附属结构及铆钉头、螺栓头或局部维护涂装使用红丹底漆时，钢表面清理应达到S t3级。
2. 清理粗糙度要求（1）涂装涂料涂层时，钢表面粗糙度为R z25～60μm；选用最大粗糙度不得超过涂装体系干膜厚度的1/3。
表面粗糙度超过要求时，需加涂一道底漆。
（2）热喷锌或铝金属时，钢表面粗糙度为R z25～100μm；当表向粗糙度超过R z100μm时，涂层应至少超过轮廓峰125～150μm。
第3.2.4条钢梁连接板层之间大于0.5mm的缝隙须将缝内污垢和铁锈清除干净，在第一道底漆干燥后，用石膏腻子填塞，待腻子表面干燥后，方可继续进行涂料涂装。
小于0.5mm的缝隙可用油漆封闭。
第3.2.5条钢梁初始涂装及运营中钢梁重新涂装：1. 钢梁初始涂装如在制造厂进行，应完成底漆、中间漆和第一道面漆涂装工作（节点或拼接部位只进行喷铝或涂无机富锌漆），其余面漆涂装在桥位上进行。
2. 运营中钢梁保护涂装起泡或裂纹或脱落的面积达33%，点锈面积达5%，粉化劣化达四级时，应进行整孔重新涂装。
第3.2.6条钢梁涂装体系：1. 钢梁大面积涂装（l）钢梁大面积涂料涂装体系及最小厚度要求如表3.2.6—1。
混凝土桥梁涂装工艺技术规程
混凝土桥梁涂装工艺技术规程一、前言混凝土桥梁是现代城市建设的重要组成部分，其涂装工艺对于保护桥梁表面、延长使用寿命、美化城市环境等方面都具有重要意义。
因此，本文旨在提供一份全面的、具体的、详细的混凝土桥梁涂装工艺技术规程，以供参考。
二、涂装材料1.底漆底漆是涂装工艺中的第一道工序，其主要作用是为后续的涂层提供良好的附着力、防腐蚀和美观性。
选择底漆时应注意以下几点：（1）底漆应与涂装基材相容性良好；（2）底漆应具有良好的附着力、耐腐蚀性和耐候性；（3）底漆应与后续涂层相容性良好。
2.中间漆中间漆是涂装工艺中的第二道工序，其主要作用是增加涂层的厚度、均匀性和美观性。
选择中间漆时应注意以下几点：（1）中间漆应与底漆相容性良好；（2）中间漆应具有良好的附着力、耐腐蚀性和耐候性；（3）中间漆应与后续涂层相容性良好。
3.面漆面漆是涂装工艺中的最后一道工序，其主要作用是为混凝土桥梁提供良好的外观效果、保护涂层和延长使用寿命。
选择面漆时应注意以下几点：（1）面漆应与中间漆相容性良好；（2）面漆应具有良好的附着力、耐腐蚀性和耐候性；（3）面漆应与涂装基材相容性良好。
三、涂装工艺1.准备工作（1）清洁涂装表面：首先应对混凝土桥梁表面进行清洗，去除杂质和污垢，确保表面干净、干燥、无油污和灰尘等；（2）防腐处理：针对混凝土桥梁表面的钢筋和焊缝等，应进行防腐处理，防止腐蚀影响涂装效果；（3）打磨处理：对于表面粗糙或不平整的地方，应进行打磨处理，使其表面光滑、平整。
2.涂装过程（1）底漆涂装：首先进行底漆涂装，保证底漆均匀涂布在混凝土桥梁表面上，并且保证底漆与涂装基材的粘合性良好；（2）中间漆涂装：待底漆干燥后，进行中间漆涂装，保证中间漆均匀涂布在混凝土桥梁表面上，并且保证中间漆与底漆的粘合性良好；（3）面漆涂装：待中间漆干燥后，进行面漆涂装，保证面漆均匀涂布在混凝土桥梁表面上，并且保证面漆与中间漆的粘合性良好。
3.涂装后处理（1）检查涂装效果：在涂装完成后，应对混凝土桥梁的涂装效果进行检查，确保其表面光滑、平整、无气泡和起皮等；（2）涂装保护：在涂装完成后，应对混凝土桥梁进行保护，避免外界因素对其造成损害。
桥梁防撞墙及中墩刷漆标准
桥梁防撞墙及中墩刷漆标准
桥梁防撞墙及中墩刷漆标准
1、表面除锈:
在对桥梁钢管扶手表面，进行除锈、旧漆处理时，一般做法是采用钢刷、砂纸等工具来进行除锈、处理漆皮。
这种做法是费工、耗时，多年涂刷的老漆根本清理不掉。
经我们实践和听取专业油漆工的介绍，采用一种桶装的脱漆剂，在钢管扶手上刷一层，能够达到使旧漆皮起皮脱落一层，这样重复2-3次能够使95,旧漆皮脱落。
达到省时、省力的作用。
在对防撞墙和桥梁中墩除旧漆时，使用铲子铲除也比较慢，我们采用煤气罐火烤的方式，对旧漆进行烘烤，配合人工铲除使90,的旧漆及时被清理掉，清理效果更彻底。
2、刮腻子、刷漆:
除锈合格后，对防撞墙和桥墩进行刮腻子，共需分两次刮。
第一次刮的作用是对墙面空洞及不平处，进行局部刮腻子，起到找平的作用。
待腻子干后，进行第二次大面统一刮。
我们在腻子中添加了纤维胶，作用是使腻子和墙面粘结更牢固。
待腻子干燥后，对磁漆进行调和，调和时采用专用稀释剂，专用稀释剂的作用是不破坏磁漆的成分结构，而采用汽油则会破坏磁漆的性能。
在刷磁漆时共需刷两遍，第一遍是涂一遍底漆，待彻底干后再刷第二遍面漆。
刷完第二遍后表面油漆要达到均匀平整，无流挂、起皮、鼓泡、凸凹等现象。
3、质量控制:
1,所用磁漆标准:用料为醇酸磁漆，且为正规厂家出厂，附有检验合格证。
2,桥梁栏杆扶手刷漆颜色为桔红色，防撞墙和桥墩刷漆颜色为黄黑相间斑马线。
3,桥梁防撞墙刷成与行车方向成45度角，线条宽为50cm。
4,桥梁中墩刷新要求从地面1米开始向上刷，刷成黄黑相见斜线，方向与桥梁防撞墙一致，条宽为25cm，绕梁体一圈。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁防撞墙及中墩刷漆标准
1、表面除锈：
在对桥梁钢管扶手表面，进行除锈、旧漆处理时，一般做法是采用钢刷、砂纸等工具来进行除锈、处理漆皮。
这种做法是费工、耗时，多年涂刷的老漆根本清理不掉。
经我们实践和听取专业油漆工的介绍，采用一种桶装的脱漆剂，在钢管扶手上刷一层，能够达到使旧漆皮起皮脱落一层，这样重复2-3次能够使95％旧漆皮脱落。
达到省时、省力的作用。
在对防撞墙和桥梁中墩除旧漆时，使用铲子铲除也比较慢，我们采用煤气罐火烤的方式，对旧漆进行烘烤，配合人工铲除使90％的旧漆及时被清理掉，清理效果更彻底。
2、刮腻子、刷漆：
除锈合格后，对防撞墙和桥墩进行刮腻子，共需分两次刮。
第一次刮的作用是对墙面空洞及不平处，进行局部刮腻子，起到找平的作用。
待腻子干后，进行第二次大面统一刮。
我们在腻子中添加了纤维胶，作用是使腻子和墙面粘结更牢固。
待腻子干燥后，对磁漆进行调和，调和时采用专用稀释剂，专用稀释剂的作用是不破坏磁漆的成分结构，而采用汽油则会破坏磁漆的性能。
在刷磁漆时共需刷两遍，第一遍是涂一遍底漆，待彻底干后再刷第二遍面漆。
刷完第二遍后表面油漆要达到均匀平整，无流挂、起皮、鼓泡、凸凹等现象。
3、质量控制：
1）所用磁漆标准：用料为醇酸磁漆，且为正规厂家出厂，附有
检验合格证。
2）桥梁栏杆扶手刷漆颜色为桔红色，防撞墙和桥墩刷漆颜色为黄黑相间斑马线。
3）桥梁防撞墙刷成与行车方向成45度角，线条宽为50cm。
4）桥梁中墩刷新要求从地面1米开始向上刷，刷成黄黑相见斜线，方向与桥梁防撞墙一致，条宽为25cm，绕梁体一圈。
