桥梁防撞墙施工的吊篮及简易吊装设备方案
详细的桥梁吊篮施工方案
详细的桥梁吊篮施工方案范本一：一、施工准备1.1 确定工程概况1.2 编制工程计划1.3 配置施工人员和设备1.4 准备材料和工具二、搭建吊篮2.1 定位吊篮位置2.2 安装吊篮支架2.3 安装吊篮钢丝绳2.4 安装吊篮底板2.5 安装吊篮安全装置三、桥梁吊篮固定3.1 确定吊篮固定点3.2 安装固定支架3.3 固定吊篮支架3.4 检验吊篮固定性能四、吊篮操作规程4.1 吊篮操作指南4.2 吊篮安全操作要点4.3 吊篮升降控制方法4.4 吊篮应急处理措施五、施工方案5.1 施工作业流程5.2 施工安全防护措施5.3 施工质量控制5.4 环境保护措施5.5 施工风险评估六、施工过程管理6.1 日常巡检和维护6.2 施工记录与报表6.3 施工问题分析与解决6.4 施工进度控制七、施工完工7.1 吊篮拆卸7.2 清理施工现场7.3 完工验收与总结附件：1. 吊篮施工计划表2. 吊篮操作指南图纸3. 吊篮安全装置说明书4. 吊篮固定支架构图法律名词及注释：1.施工方案：指桥梁吊篮施工的详细方案和操作流程。
2.吊篮固定点：指吊篮在桥梁上的固定位置，用于保证施工安全。
3.施工质量控制：指在施工过程中，对吊篮施工质量进行控制及监督。
4.环境保护措施：指在施工过程中，采取的保护环境的措施，如噪音治理、防尘措施等。
范本二：一、桥梁吊篮施工前的准备工作1.1 确定施工方案和施工计划1.2 购买或租赁合适的吊篮设备1.3 编制施工组织设计和安全技术措施1.4 开展吊篮施工前的技术交底和培训二、桥梁吊篮搭建2.1 准备吊篮搭建所需材料和工具2.2 预制吊篮支架和立杆2.3 吊篮安装和调整2.4 安装吊篮底板2.5 检查吊篮是否牢固和平稳三、吊篮操作规程和安全措施3.1 制定吊篮操作规程和安全操作流程3.2 培训吊篮操作人员，确保其熟练掌握操作技能3.3 提供必要的个人防护装备3.4 设立吊篮应急救援措施，保证施工过程中的安全四、桥梁吊篮施工方案4.1 制定吊篮施工方案，明确施工步骤和工艺4.2 编制吊篮施工计划表，明确分工和时间节点4.3 提前准备好施工所需的材料和设备4.4 进行吊篮施工，按照方案和计划进行施工操作五、桥梁吊篮施工管理5.1 设立项目施工管理组织机构5.2 建立施工现场的安全监管措施5.3 监督吊篮施工质量，保证施工质量符合规定要求5.4 处理施工中出现的问题和突发事件6.1 进行吊篮拆卸，并归还租赁的设备6.2 清理施工现场，保持环境整洁6.3 进行桥梁吊篮施工的总结和经验分享附件：1. 桥梁吊篮施工方案2. 吊篮搭建图纸3. 吊篮操作规程4. 吊篮施工管理记录表法律名词及注释：1. 桥梁施工方案：指桥梁吊篮施工的详细方案和操作流程。
简易挂篮施工方案
简易挂篮施工方案1. 引言挂篮是一种常用的施工设备，用于在建筑、桥梁等高处进行施工和维护工作。
本文将介绍一种简易挂篮施工方案，旨在提供一种安全、高效的施工方案。
2. 挂篮概述挂篮由主梁、立柱、配重器和安全绳等部件组成，可以根据施工需要进行组装和调整。
挂篮的主要作用是提供施工人员的安全工作平台，并且能够承载一定的物料负载。
3. 施工准备在进行挂篮施工之前，需要进行以下准备工作：•根据挂篮使用的场地情况，选择合适的配重器和安全绳。
•对挂篮进行检查，确保各部件完好并能正常使用。
•确保施工人员都具备必要的安全防护和操作技能。
•根据施工现场的特点，制定详细的施工计划。
4. 挂篮组装根据施工计划和现场要求，按照以下步骤进行挂篮组装：1.搭建主梁：根据建筑物或桥梁的结构特点，将主梁组装并固定在施工地点的支撑物上。
2.安装立柱：根据实际需要，选择合适的立柱长度，将立柱与主梁连接并固定好。
3.安装配重器：根据施工需求，将配重器平均分布在主梁的两侧，确保挂篮的稳定性。
4.安装安全绳：将安全绳固定在主梁上，并通过合适的滑轮进行调整，以保证挂篮的平稳起降。
5. 挂篮使用在挂篮组装完成后，可以按照以下步骤进行挂篮使用：1.登高上篮：施工人员佩戴好安全带和头盔后，通过安全绳登上挂篮，并确保安全绳牢固可靠。
2.进行施工任务：挂篮提供了一个安全的工作平台，施工人员可以进行各种维修、安装和清洁等任务。
3.注意安全事项：在使用挂篮时，施工人员应时刻关注自身安全，注意操作规范，防止意外事故的发生。
4.定期检查维护：在使用挂篮一段时间后，应进行定期检查和维护，确保挂篮各部件的完好和正常使用。
6. 施工结束施工完成后，应进行以下步骤的操作：1.将挂篮从施工地点移除，并按照规定的位置进行存放。
2.对挂篮进行清洁和维护，确保下次使用时能够正常工作。
3.整理施工现场，清理垃圾和杂物，保持施工环境的整洁。
7. 安全警示在进行挂篮施工过程中，需要注意以下安全事项：•施工人员必须佩戴合格的安全带和头盔，并进行相关的安全培训。
吊篮施工方案(范本)
吊篮施工方案一、前言吊篮是在高空施工作业中常用的辅助设备，具有稳固结构和便捷操作的特点。
本文介绍了一种具体的吊篮施工方案，以供参考和实践。
二、施工准备在进行吊篮施工前，需进行充分的准备工作。
包括但不限于以下方面： - 确认施工区域的平面布置和高度要求 - 对吊篮及相关设备进行检查，保证其工作状态正常 - 确保施工人员已经接受相关培训并掌握操作技能 - 制定详细的施工计划，并与相关人员进行沟通和协调三、吊篮安装1.对施工区域进行必要的清理和整理，确保场地平整和安全。
2.搭建吊篮支架，根据设计要求进行固定和调整，保证吊篮稳固安全。
3.安装吊篮，包括吊篮本体以及配套的控制系统和安全装置。
4.对吊篮进行试运行，确保各项功能正常。
四、施工操作1.操作人员需穿着符合安全要求的工作服和安全帽等防护用具，操作前需经过验收。
2.操作人员应按照相关规定，正确操作吊篮上的各种控制装置，严禁超载操作。
3.在施工过程中，严格遵守相关安全规定，确保各项操作符合标准要求。
4.定期对吊篮进行检查和维护，保持设备在良好状态。
五、施工结束1.在施工结束后，对吊篮进行拆卸和清理，确保场地整洁。
2.对吊篮设备进行彻底的检查和维护保养，以便下一次使用。
3.汇总施工过程中的经验和教训，做好相关记录和总结。
4.做好相关安全交底和整改措施，确保下次施工安全顺利进行。
六、结语吊篮作为高空施工的重要辅助设备，在施工过程中起着至关重要的作用。
正确的施工方案和操作流程将为工作的顺利进行提供保障。
希望本文提供的吊篮施工方案能对相关施工单位和工作人员提供一定的参考和帮助。
工程施工吊篮施工方案(2篇)
第1篇一、项目背景随着城市化进程的加快，高层建筑、桥梁、隧道等工程越来越多，施工现场的安全问题日益突出。
为了确保施工人员的人身安全，提高施工效率，降低施工成本，本项目采用工程施工吊篮进行施工。
本方案旨在制定一套科学、合理、安全的工程施工吊篮施工方案，确保施工顺利进行。
二、施工吊篮概述1. 施工吊篮类型：本项目采用铝合金施工吊篮，具有轻便、稳定、安全等优点。
2. 施工吊篮规格：根据施工现场实际情况，选择合适的吊篮规格，确保吊篮的承载能力和作业范围满足施工需求。
3. 施工吊篮配置：吊篮应配备安全带、安全绳、防坠器、紧急停止按钮等安全设施，确保施工人员的安全。
三、施工吊篮安装与拆卸1. 安装前准备：（1）检查吊篮及配件是否完好，确保无损坏、变形等情况。
（2）检查吊篮的安装位置是否符合要求，确保安装位置稳固、安全。
（3）准备必要的安装工具和材料。
2. 安装步骤：（1）将吊篮放置在安装位置，调整水平。
（2）安装吊篮的固定装置，确保吊篮稳固。
（3）连接吊篮与施工平台，调整吊篮的垂直度。
（4）检查吊篮的运行情况，确保吊篮运行顺畅。
3. 拆卸步骤：（1）切断吊篮与施工平台的连接。
（2）拆除吊篮的固定装置。
（3）将吊篮吊离安装位置。
（4）清理现场，确保无遗留物品。
四、施工吊篮使用与维护1. 使用注意事项：（1）施工人员必须经过培训，熟悉吊篮的操作规程和安全注意事项。
（2）施工人员必须穿戴安全带，系好安全绳，确保安全。
（3）吊篮运行过程中，严禁超载、超速。
（4）严禁在吊篮内进行焊接、切割等高温作业。
2. 维护保养：（1）定期检查吊篮的零部件，确保无磨损、损坏等情况。
（2）定期检查吊篮的安全设施，确保其功能正常。
（3）定期对吊篮进行清洁、润滑，确保其运行顺畅。
（4）根据吊篮的使用情况，定期进行保养和检修。
五、应急预案1. 事故预防：（1）加强施工人员的安全教育，提高安全意识。
（2）严格执行吊篮的安装、使用、维护规范。

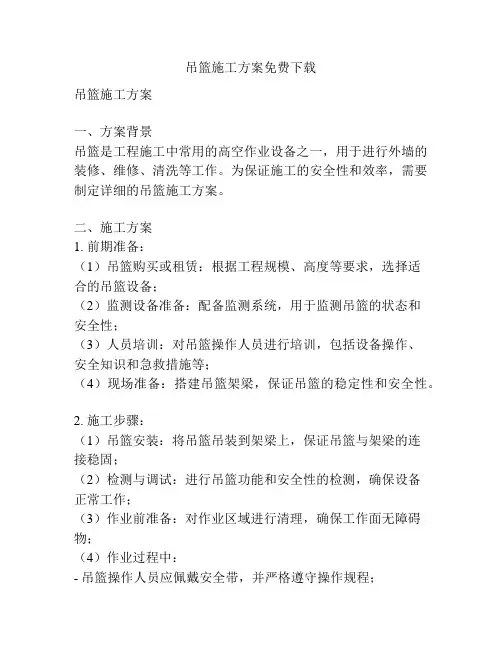

吊篮施工方案免费下载
吊篮施工方案免费下载吊篮施工方案一、方案背景吊篮是工程施工中常用的高空作业设备之一，用于进行外墙的装修、维修、清洗等工作。
为保证施工的安全性和效率，需要制定详细的吊篮施工方案。
二、施工方案1. 前期准备：（1）吊篮购买或租赁：根据工程规模、高度等要求，选择适合的吊篮设备；（2）监测设备准备：配备监测系统，用于监测吊篮的状态和安全性；（3）人员培训：对吊篮操作人员进行培训，包括设备操作、安全知识和急救措施等；（4）现场准备：搭建吊篮架梁，保证吊篮的稳定性和安全性。
2. 施工步骤：（1）吊篮安装：将吊篮吊装到架梁上，保证吊篮与架梁的连接稳固；（2）检测与调试：进行吊篮功能和安全性的检测，确保设备正常工作；（3）作业前准备：对作业区域进行清理，确保工作面无障碍物；（4）作业过程中：- 吊篮操作人员应佩戴安全带，并严格遵守操作规程；- 班组成员之间应保持良好的沟通，确保作业的协调与安全；- 定期检查吊篮及配件的磨损情况，及时更换或修理；- 对高空作业区进行临时固定，防止松动及坠落。
3. 安全措施：（1）保证吊篮和架梁的安全承载能力，严禁超载作业；（2）定期对吊篮及架梁进行检查和维护，确保设备的完好；（3）加装安全防护设施，如安全网、防护栏杆等，防止人员和物品坠落；（4）严格遵守操作规程，注意引导线的正确使用和固定。
四、安全风险和应急措施：1. 安全风险：（1）设备故障或损坏；（2）操作人员不慎操作；（3）高空坠落事故。
2. 应急措施：（1）定期维护和检查设备，确保设备正常运行；（2）加强人员培训，提高操作人员的安全意识和应急反应能力；（3）设置安全防护设备，如安全网、救生绳等；（4）建立应急预案，明确应急联系人和应急处置措施。
以上是吊篮施工方案的内容，希望能为您的工程施工提供帮助。
如果需要更详细的方案，请下载我们的免费吊篮施工方案文件。

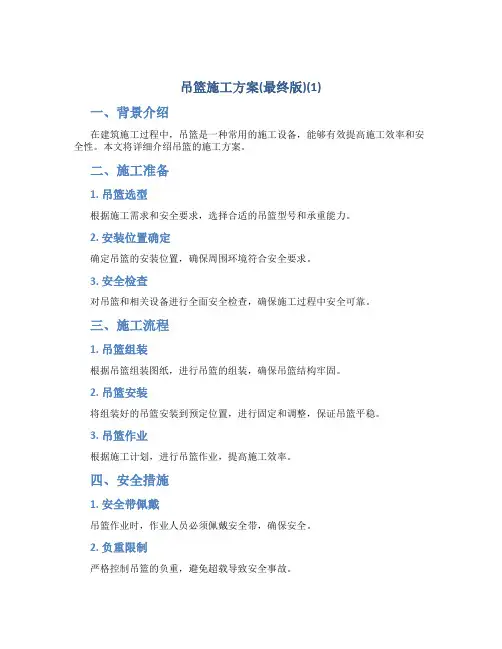

吊篮施工方案(最终版)(1)
吊篮施工方案(最终版)(1)
一、背景介绍
在建筑施工过程中，吊篮是一种常用的施工设备，能够有效提高施工效率和安全性。
本文将详细介绍吊篮的施工方案。
二、施工准备
1. 吊篮选型
根据施工需求和安全要求，选择合适的吊篮型号和承重能力。
2. 安装位置确定
确定吊篮的安装位置，确保周围环境符合安全要求。
3. 安全检查
对吊篮和相关设备进行全面安全检查，确保施工过程中安全可靠。
三、施工流程
1. 吊篮组装
根据吊篮组装图纸，进行吊篮的组装，确保吊篮结构牢固。
2. 吊篮安装
将组装好的吊篮安装到预定位置，进行固定和调整，保证吊篮平稳。
3. 吊篮作业
根据施工计划，进行吊篮作业，提高施工效率。
四、安全措施
1. 安全带佩戴
吊篮作业时，作业人员必须佩戴安全带，确保安全。
2. 负重限制
严格控制吊篮的负重，避免超载导致安全事故。
3. 定期检查
定期对吊篮进行检查和维护，确保设备正常运行。
五、施工结束
1. 吊篮拆除
施工完成后，及时拆除吊篮，恢复施工现场原状。
2. 设备存放
合理存放吊篮及相关设备，做好防盗防损措施。
结语
通过对吊篮施工方案的详细介绍，可以更好地指导施工现场的操作，提高施工效率和安全性。
希望吊篮施工方案能够为施工工作提供指导和帮助。
长江大桥挂篮吊装施工方案施工组织设计
长江大桥挂篮吊装施工方案施工组织设计一、背景介绍长江大桥是一座重要的桥梁工程，为确保其安全施工，本文将提出挂篮吊装的施工方案和相关的施工组织设计。
二、挂篮吊装施工方案1. 挂篮选型根据长江大桥的结构特点和重量要求，选择承重能力适当的挂篮，确保能够安全承载桥体的吊装过程。
2. 吊装工艺（1）吊装前准备：清理吊装现场，确保场地平整、无障碍物，并进行相关的安全标识。
（2）吊装计算：根据桥体的重量、重心位置和吊装点的分布，进行吊装计算，确定合理的吊装方案。
（3）起吊和卸载点的设置：根据桥体的结构特点，确定适当的起吊点和卸载点，保证吊装过程的平衡和稳定。
（4）吊装方法：采用吊车进行挂篮吊装，调整吊车的位置和角度，确保挂篮和桥体的吊装点对应准确。
（5）监控和调整：吊装过程中，监控挂篮和桥体的相对位置，并根据实际情况及时调整吊装方式，确保安全进行。
3. 安全措施（1）挂篮装载：挂篮的装载必须符合相关的安全规范和操作标准，确保挂篮本身的安全性能。
（2）人员安全：施工现场必须设置专人负责安全管理，确保人员根据规定佩戴安全防护装备，并遵守施工操作规程。
（3）通风和通信：挂篮内部必须保持良好的通风状况，并建立有效的通信系统，保证施工过程中的及时沟通和应对突发情况。
（4）安全检查：施工前、施工中和施工后进行安全检查，及时发现和排除潜在的安全隐患，确保施工过程的安全性。
三、施工组织设计1. 人员组织（1）施工负责人：负责整体的施工组织和安全管理，监督施工过程中的质量控制。
（2）吊装人员：负责挂篮吊装的操作和监控，具备相关的吊装经验和技能。
（3）安全员：负责现场安全管理，监督施工过程中的安全措施执行情况。
2. 施工时间安排根据实际情况和施工工艺要求，合理安排挂篮吊装的施工时间，以保证施工进度和质量的要求。
3. 施工设备和材料准备（1）挂篮：选择适合的挂篮并进行检查和保养，确保其安全使用。
（2）吊车：确保吊车的正常工作状态和相关的安全技术要求。
挂篮吊架施工方案(3篇)
第1篇一、工程概况1. 工程名称：某大桥桥面系挂篮吊架施工2. 工程地点：某市某大桥3. 工程规模：大桥全长XXX米，主桥跨径XXX米，桥面宽度XXX米。
4. 施工内容：桥面系施工，包括桥面板、桥墩、桥台、伸缩缝等。
二、施工依据1. 《建筑施工安全生产管理条例》2. 《建筑施工高处作业安全技术规范》3. 《桥梁工程施工及验收规范》4. 《建筑施工模板安全技术规范》5. 设计图纸及相关技术文件三、施工工艺及流程1. 施工工艺（1）挂篮吊架整体拼装（2）桥面板安装（3）桥墩、桥台施工（4）伸缩缝施工2. 施工流程（1）现场勘察及测量放样（2）材料、设备准备（3）挂篮吊架拼装（4）桥面板安装（5）桥墩、桥台施工（6）伸缩缝施工（7）质量验收及交付使用四、施工组织与管理1. 施工组织（1）成立项目经理部，负责整个工程的施工组织、协调和管理工作。
（2）设立安全、质量、进度、材料、设备、技术等相关部门，明确职责。
（3）建立健全各项规章制度，确保施工顺利进行。
2. 施工管理（1）严格执行国家及地方相关法律法规，确保施工安全。
（2）加强施工现场管理，做到文明施工、安全施工。
（3）加强质量监督，确保工程质量。
（4）加强进度控制，确保工程按期完成。
（5）加强成本控制，提高经济效益。
五、施工技术措施1. 挂篮吊架拼装（1）根据设计图纸，选择合适的挂篮吊架，确保其满足施工要求。
（2）对挂篮吊架进行验收，确保其质量符合标准。
（3）按照拼装顺序，将挂篮吊架的各个部件进行组装。
（4）组装过程中，确保各部件连接牢固，避免发生意外。
2. 桥面板安装（1）根据设计图纸，将桥面板进行预拼装，确保其尺寸和形状符合要求。
（2）在桥面系施工区域，铺设防滑垫，确保施工人员安全。
（3）使用吊车将桥面板吊装至指定位置，并调整其水平度。
（4）将桥面板与桥墩、桥台连接牢固，确保其稳定性。
3. 桥墩、桥台施工（1）根据设计图纸，进行桥墩、桥台的模板安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
吊篮及简易吊装设备方案
一、编制依据
（1）《建筑施工安全检查标准》（CJJ59-99）
（2）《施工现场临时用安全技术规范》（CJJ46-2005）
（3）《高处作业安全技术规范》
（4）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130－2001）
（5）《钢结构设计规范》GBJ17
（6）《建筑结构荷载规范》GB2009－2001
二、工程概况
主线高架桥工程范围内主要为主线高架桥及上下匝道1对。
桥梁上部结构采用碟形断面，后张法预应力混凝土连续箱梁，共12跨4联，标准宽度30.2m，梁高2.4m，双向横坡2%，箱梁底距地面高度10.7~11.68m；上下匝道桥梁长度均为175m，5跨2联，标准宽度均为7.95m，单向横坡2%。
高架桥防撞墙形式如图所示：
防撞墙模板采用定型钢模板，钢材一般采用符合GB/T700-1988 的牌号Q235 钢。
防撞墙模板形式如下图所示。
防撞墙外模板每节长度为2m，模板细部尺寸如下图所示，外模板自重为280kg。
防撞墙施工顺序：钢筋绑扎→照明、监控预埋管道→安装内模→安装外模→交通标志、及声障屏预埋件。
防撞墙外模板的安装时从桥面上向外吊装采用简易吊装设备，模板安装工在防撞墙
的操作采用悬挑式工作吊篮。
三、工作挂篮
模板安装及拆除时必须采用悬挑式工作吊篮的防护措施。
1、挂篮结构
工作挂篮以[100×5槽钢为主，工作挂篮底部铺设多层胶合板，工作挂篮外侧面包阻燃密目网。
工作挂篮配重用预制混凝土块，每只工作挂篮配重为750 kg，工作挂篮结构断面如下图。
加工工作挂篮二只可并排使用，但每只工作挂篮仅载2名操作人员，并且所携带工
具及材料总限重30kg 。
2、工作挂篮的使用
工作挂篮在桥面上加工成型，由吊安装就位。
工作挂篮使用至少配备三名施工人员，一名施工人员在工作挂篮内进行弧形装饰的钢结构内支撑架的安装。
施工操作人员的保险带挂钩扣在桥面预埋钢筋上，不得将保险带挂扣在工作挂篮。
桥上二名施工人员帮助移动工作挂篮及传递工具及施工材料等，移动工作挂篮由二名施工人员撬动。
3、工作挂篮的验算
A 、计算依据
《结构力学》、《材料力学》、《路桥施工计算手册》
《钢结构设计规范》 GB50017-2003
B 、 挂篮杆件的内力计算
（1）挂篮活载2名操作人员，其荷载：1.6kN ，并且所携带工具及材料荷载：0.3 kN 。
（2）挂篮部分荷载： 1.5 kN
（3）荷载组合：
Q 活=1.4×（1.6+0.3）=2.66k N
Q 恒=1.2×1.5=1.8kN
（4）CG 杆及BF 杆的内力：
对C 点取矩：
KN G F 83.75.055.0G 1.11=⨯+⨯=恒
活
对B 点取矩：
KN G G F 37.35.005.06.02-=⨯+⨯-=恒
活
（5）挂篮的配重：
挂篮推车支架自重： 2.9 kN
对H
活
恒自G G P P R ⨯-⨯-⨯+⨯=⨯6.205.29.035.18.12 活恒自G G P P R R +++=+21
设R 1=0
KN 93.5P =
经计算取配重为P=1.2×5.93=7.1k N ≈7.5k N
（6）DG 杆对E 点的弯矩：
m kN M E -=⨯+⨯=61.108.105.266.26.2
C 、挂篮杆件的验算
（1）CG 杆及BF 杆的验算
CE 杆及FH 杆均选用φ22园钢，其截面特性为：A=3.80cm 2
内力分别为7.83KN 、-3.37KN ，
其强度为
[]MPa MPa N 2056.20380
1083.7A 3
=≤=⨯==σσ （2）DG 杆的验算
AD 杆选用[100×5槽钢，其截面特性为：A=12.74cm 2、 I=198.3cm 4、W=39.7cm 3，，
活=2.66
M E 为10.6kN-m ，其强度为
[]MPa MPa M 2055.13310
7.392106.10W 36
=≤=⨯⨯⨯==σσ （3）焊缝的验算
各杆件之间的搭按都考虑双面焊，焊缝长度各为40mm ，焊缝高度为3mm ，以CE 杆为例，其内力分别为7.48KN ，其强度为
MPa f MPa t N w t 16062.323
4021083.7L 3
W =≤=⨯⨯⨯==σ 四、简易吊装机
1、简易吊装机结构
下底盘由 [126×5槽钢为主，上底盘由φ48钢管作斜撑杆，转轴由φ90钢管构成，吊臂由φ80钢管构成，在吊臂顶部安装一只行程开关（限位开关），型号为LXK3-208/T 其电动机型号为TSJ-A ，提升速度为7~14m/min 。
简易吊装机起吊能力为500kg ，其配重用φ25钢筋，长1.5m 共60根，配重为346.5kg ，
2、抗倾覆计算。
