【高速公路】路基工程C20普通混凝土配合比设计说明书
C20水泥混凝土配合比设计说明

C20水泥混凝土配合比设计说明一、设计依据1. XX高速公路设计文件及图纸;2.《公路桥涵施工技术规范》(JTG/T F50-2011);3.《普通混凝土配合比设计规程》(JGJ 55-2011);4.《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005);5.《公路工程集料试验规程》(JTG E42-2005);6.《XX高速高性能混凝土施工指导意见》。
二、设计要求1. 混凝土强度等级为C20,拟用于路基防护预制块及路基防护等部位;2. 根据施工工艺要求坍落度选用为200±20mm,扩展度为400~600mm,流出时间不大于20s;3. 混凝土的抗冻耐久性指数为60%,28d电通量不超过1500c;4. 混凝土的最大水胶比不超过0.55,每方胶凝材料总量不大于450kg,不小于280kg;5. 矿物微细粉在胶凝材料总量中的最大比例应符合下列要求:粉煤灰≤25%,磨细矿渣粉≤40%,复合微细粉≤40%;6. 氯离子含量不应超过胶凝材料总重的0.06%,碱含量以其中的可溶性碱计算不宜超过3.0kg/m3;7. 混凝土用水量不宜超过175 kg/m3,否则应通过调整外加剂掺量、换用质量更好的粗细骨料等措施加以解决。
三、原材料情况1. 水泥:邯郸市金隅太行山水泥有限公司P.O 42.5水泥;2. 细骨料:采用河北邢台砂场生产的中砂,细度模数为2.70;3. 粗骨料:采用武安白沙石场5-20mm连续级配的碎石(掺配比例:5-10mm 40%,10-20mm60%);4. 掺合料:采用邯峰电厂I级粉煤灰;5. 外加剂:采用北京市世纪海马公司生产的HM-SP聚羧酸系缓凝型高效减水剂;6. 水:采用当地饮用水。
上述原材料均从S3标搅拌站料场取样。
四、设计步骤1. 确定试配强度(ƒcu,o)ƒcu,o=ƒcu,k+1.645σ= 20+1.645×4.0=26.6(MPa)2. 计算水胶比(W/B)W/B=a a×gf b/f cu,0+a a×a b×g×gf b=0.53×42.5×1.16/26.6+0.53×0.2×42.5×1.16=0.82综合考虑耐久性以及掺加粉煤灰、矿渣粉掺合料,取W/B=0.40。
C20混凝土配合比设计报告书

C20混凝土配合比设计报告书一、概述本段位于DIK62+820. 1〜DIK116+501.89,其中路基工程27.41km,各类桥梁18座,其中特大桥12座、大桥4座、框架桥2座,涵洞51座,宾安站和胜利站2座。
设计使用年限为 100 年。
二、配合比设计说明1、设计强度等级:C202、主要技术性能指标:碳化环境等级T1,最大水胶比为0.55,坍落度180〜220mm。
采用集中搅拌,罐车运输,泵压施工;混凝土要求和易性好,流动性好,不泌水。
3、力学性能:满足C20混凝土力学性能指标要求。
三、配合比设计依据1、《普通混凝土配合比设计规程》(JGJ55-2011)2、《铁路混凝土工程施工质量验收标准》(TB10424-2010)3、《普通混凝土力学性能试验方法》(GB/T50081-2011)4、《普通混凝土拌合物性能试验方法》(GB/T50080-2011)5、《混凝土结构工程施工质量验收规范》(GB50204-2011)6、《铁路混凝土》TB/T3275-20117、设计文件四、配合比所用原材料选用情况1、水泥:采用冀东水泥生产的P-042. 5水泥,其各种指标均符合《铁路混凝土工程施工质量验收标准》(TB10424-2010)要求。
(试验结果详见水泥试验报告)。
2、粉煤灰:采用大唐鸡西第二热电生产的F类II级粉煤灰(掺量30%),其各项指标均符合《铁路混凝土工程施工质量验收标准》(TB10424-2010)要求。
(试验结果详见粉煤灰试验报告)。
3、细骨料:采用于海波砂场中砂,细度模数2. 5,其各项指标符合(试验结果详见细骨料《铁路混凝土工程施工质量验收标准》(TB10424-2010)试验报告)要求。
4、粗骨料:采用宾县平坊太平采石场碎石,采用5〜10mm、10〜20mm、20〜31. 5mm三种规格进行掺配,其中5〜10mm占20%, 10〜20mm占50%, 16-31. 5mm占30%,其各项指标符合《铁路混凝土工程施工质量验收标准》(TB10424-2010)要求。
C20砼配合比设计说明

C20砼配合比设计说明一、设计依据:1、JTJ041-2000《公路桥涵施工技术规范》2、JGJ55-2000《普通混凝土配合比设计规程》二、原材料:1、水泥:阿克苏天山多浪水泥厂P.O42.52、砂:K1494+600右300米料场中砂3、卵石:K1494+600右300米料场5-40mm(5-20mm:20-40mm=60:40)4、水:饮用水三、基本情况:1、使用部位:锥坡及基础2、设计坍落度:55-70 mm四、配合比设计:1、确定配制强度:fcu,o=fcu,k+1.645σ=20+1.645*5=28.2Mpa2、计算水灰比(W/C):水泥强度:fce=42.5*1.0=42.5MpaW/C=(a a.fce)/(fcu,o+a a.a b.fce)=(0.48*42.5)/(28.2+0.48*0.33*42.5) =0.58,根据JGJ55-2000表4.0.4最大水灰比不应大于0.55采用计算水灰比0.48。
3、选定单位用水量(m w o):根据二.3,三.2和JGJ55-2000、4.0.1选定用水量为160kg/m3;4、计算单位水泥用量(m c o):m c o=m w o/(W/C)=160/0.48=333kg/m35、选定砂率(Bs):根据二.3、四.2和JGJ55-2000表4.0.2选定砂率为35%;6、计算砂石材料用量:假定水泥砼毛体积密度为2400M s o=(2400- m c o- m w o)Bs=(2400-333-160)*35%=667kg/m3M G o=2400-333-160-667=1240m w o:m c o:M s o:M G o=160:333:667:12407、确定基准配合比:经试拌30L测得其坍落度为100mm,坍落度偏大,减少3%的水泥浆,保持水灰比不变,单位用水量变为160/(1+3%)=155kg/m3,水泥用量变为:333/(1+3%)=323kg/m3,测得坍落度为60mm ,粘聚性保水性良好,满足设计要求。

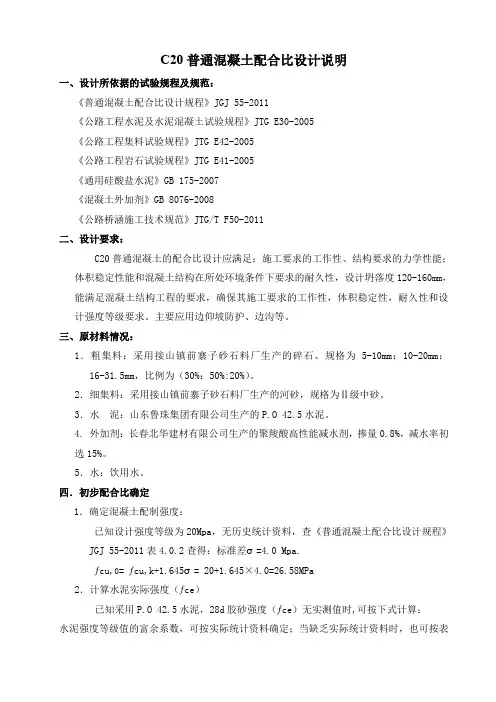

C20普通混凝土配合比设计说明

C20普通混凝土配合比设计说明一、设计所依据的试验规程及规范:《普通混凝土配合比设计规程》JGJ 55-2011《公路工程水泥及水泥混凝土试验规程》JTG E30-2005《公路工程集料试验规程》JTG E42-2005《公路工程岩石试验规程》JTG E41-2005《通用硅酸盐水泥》GB 175-2007《混凝土外加剂》GB 8076-2008《公路桥涵施工技术规范》JTG/T F50-2011二、设计要求:C20普通混凝土的配合比设计应满足:施工要求的工作性、结构要求的力学性能;体积稳定性能和混凝土结构在所处环境条件下要求的耐久性,设计坍落度120-160mm,能满足混凝土结构工程的要求,确保其施工要求的工作性,体积稳定性,耐久性和设计强度等级要求。
主要应用边仰坡防护、边沟等。
三、原材料情况:1.粗集料:采用接山镇前寨子砂石料厂生产的碎石、规格为5-10mm:10-20mm:16-31.5mm,比例为(30%:50%:20%)。
2.细集料:采用接山镇前寨子砂石料厂生产的河砂,规格为Ⅱ级中砂。
3.水泥:山东鲁珠集团有限公司生产的P.O 42.5水泥。
4. 外加剂:长春北华建材有限公司生产的聚羧酸高性能减水剂,掺量0.8%,减水率初选15%。
5.水:饮用水。
四.初步配合比确定1.确定混凝土配制强度:已知设计强度等级为20Mpa,无历史统计资料,查《普通混凝土配合比设计规程》JGJ 55-2011表4.0.2查得:标准差σ=4.0 Mpa.ƒcu,0= ƒcu,k+1.645σ= 20+1.645×4.0=26.58MPa2.计算水泥实际强度(ƒce)已知采用P.O 42.5水泥,28d胶砂强度(ƒce)无实测值时,可按下式计算:水泥强度等级值的富余系数,可按实际统计资料确定;当缺乏实际统计资料时,也可按表5.1.4选用42.5水泥γc=1.16。
ƒce =γ c ƒce.g=1.16×42.5=49.3MPa3.计算水胶比(W/B ):查《普通混凝土配合比设计规程》JGJ 55-2011表5.1.2回归系数a α=0.53, b α=0.2082.049.3×0.20×53.058.2649.3×53.0/0,=+=⨯⨯+⨯=b b a cu b a f f f B W ααα混凝土所处潮湿环境,查《普通混凝土配合比设计规程》JGJ 55-2011表3.0.4允许最大水胶比为0.60符合耐久性要求;依据强度和耐久性要求设定水胶比,根据经验最佳水胶比选取0.55。
C20普通混凝土配合比设计

C20普通混凝土配合比设计一、设计说明:设计混凝土拟定使用部位:混凝土路(无减水剂,掺合料)坍落度选择90-130 mm。
二、设计依据:《普通混凝土配合比设计规程》JGJ55-2011《混凝土用水标准》JGJ63-2006三、原材料选定:1、大田红狮水泥 P.O42.5R2、大田吴山砂场河砂(中砂)3、大田梨子坑碎石场4.75-31.5碎石4、饮用水四、配合比设计:1、配制强度Fcu,0=20.0+1.645×4.0=26.6Mpa2.计算基准水胶比:W/B=(a a×f b)/ (f cu,o+ a a×a b×f b) =(a a×f ce)/ (f cu,o+ a a×a b×f ce) 根据碎石施工工艺a a和a b的回归系数为:a a=0.53 a b=0.20 水泥富余系数为:r c=1.16 f ce,g—水泥强度等级值为:42.5水泥28天抗压强度实测值f ce = r c×f ce,g=1.16×42.5=49.3 MpaW/C=(0.53×49.3)/(26.6+0.53×0.20×49.3)=0.823、水用量①75-90mm坍落度取205Kg,以90mm坍落度为基础,按坍落度每增大20mm用水量增加5Kg,计算出未掺外加剂时的混凝土用水量:205+(130-90)×5/20=215 Kg4、水胶比及水泥用量按照JGJ55-2011《普通混凝土配合比设计规程》,为满足混凝土耐久性以及施工和易性,选用水胶比0.63水泥用量Mc0=215/0.63=341 Kg5、砂率取38%7、粗集料和细集料用量的确定按照重量法,假定拌和物表观密度为2400Kg/m3混凝土拌和物计算:341+ Ms0+ Mg0+215=2400Kg(Ms0-细集料质量,Mg0-粗集料质量)Ms0/( Ms0+ Mg0)*100%=38%Ms0=701KgMg0=1143Kg8、初步配合比材料名称水泥细集料粗集料水1m3混凝土材料3417011143215用量(Kg)配合比 1.00 2.06 3.350.63通过试配坍落度达不到设计要求,水胶比不变增加水和水泥用量:材料名称水泥细集料粗集料水1m3混凝土材料3446991140217用量(Kg)配合比 1.00 2.03 3.310.63通过适配坍落度达到105mm,黏聚性良好遂得出基准配合比:材料名称水泥细集料粗集料水1m3混凝土材料3446991140217用量(Kg)配合比 1.00 2.03 3.310.639、配合比调整①、水胶比增加0.05 ,取0.68;砂率增加1%,取39%材料名称水泥细集料粗集料水1m3混凝土材料用量(Kg)3197271137217配合比 1.00 2.28 3.560.68②、水胶比减少0.05 ,取0.58;砂率减少1%,取37%材料名称水泥细集料粗集料水1m3混凝土材料3746691140217用量(Kg)配合比 1.00 1.79 3.050.5810、试验室配合比以上三个不同配合比进行抗压强度试验,结果如下:①水胶比0.63,砂率38%,7d砼抗压强度22.9Mpa,28d砼抗压强度27.5 Mpa。

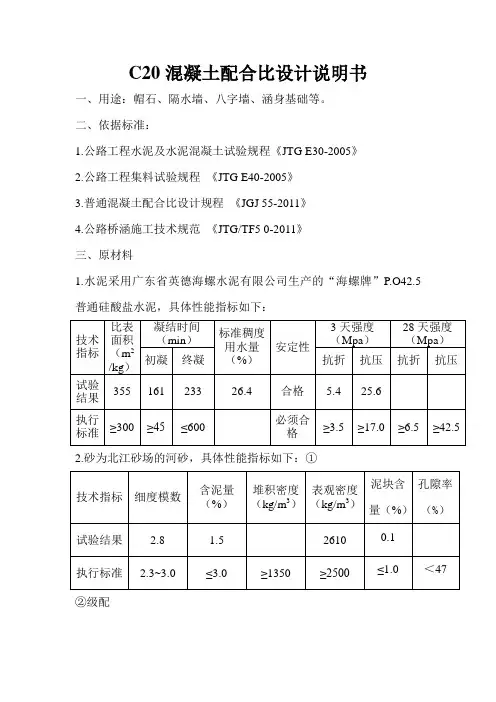

C20混凝土配合比(修改)

C20混凝土配合比设计说明书一、用途:帽石、隔水墙、八字墙、涵身基础等。
二、依据标准:1.公路工程水泥及水泥混凝土试验规程《JTG E30-2005》2.公路工程集料试验规程《JTG E40-2005》3.普通混凝土配合比设计规程《JGJ 55-2011》4.公路桥涵施工技术规范《JTG/TF5 0-2011》三、原材料1.水泥采用广东省英德海螺水泥有限公司生产的“海螺牌”P.O42.5普通硅酸盐水泥,具体性能指标如下:2.砂为北江砂场的河砂,具体性能指标如下:①②级配3.碎石采用贵田碎石厂生产的16-31.5mm、10-20mm及5-10mm三种规格的碎石按16-31.5mm:10-20mm:5-10mm=20:60:20的比例掺配,具体指标如下:①5-31.5㎜碎石性能指标②级配按16-31.5mm:10-20mm:5-10mm=20:60:20比例掺配的5-31.5㎜混合级配如下:4. 外加剂:江苏超力建材科技有限公司生产的CPA-R聚羧酸高性能减水剂。
5. 水:当地地下水:ρw=1000 kg/m3。
四、混凝土配合比的计算1.计算配制强度ƒcu,o=ƒcu,k+1.645σ,其中ƒcu,k取20,σ取4则ƒcu,o=20+1.645×5=26.6(MPa)2.求出相应的水胶比W/B=(аa*ƒb)/(ƒcu,o+аa*аb*ƒb),其中аa取0.53,аb取0.2,ƒb取42.5则W/B=(0.53*42.5)/(28.2+0.53*0.2*42.5)=0.72根据最大水胶比0.60、最小水泥用量280Kg/m3要求,结合原材料情况及施工工艺要求,经调试后水胶比取0.583.选取每m3混凝土的用水量碎石最大粒径为31.5mm,砂为粗砂,通过试拌、设计坍落度为120mm-160mm,查表选取用水量:m wo=205+(140-90)÷20×5=217.5(kg/ m3)当外加剂掺量为水泥用量的0.6%时经试拌外加剂减水率为20%。
C20混凝土配合比设计计算书

C20混凝土配合比设计计算书一、设计依据1、普通混凝土设计规程,(JGJ55-2000)2、公路桥梁施工技术规范,(JTJ041-2000)3、醴茶高速公路设计文件二、设计条件工程名称:湖南醴茶高速12标桥涵工程使用部位:边沟、护坡等混凝土强度设计等级:C20设计坍落度:100~140mm使用材料:中材水泥PC 32.5M p砂:中砂:M x=2.70石:碎石:4.75~9.5mm占30%,9.5-19mm占30%,16-31.5mm占40%(重量比)水:地下水,可饮用。
三、设计计算步骤1.确定混凝土试配强度:为了在现场的条件下使配制的混凝土强度保证率达到95%,查得保证率与概率之间的关系,系数t=-1.645,混凝土强度标准差б=5.0Mpa,根据JGJ55-2000标准,由公式(3.0.1)得:f c u, o = f c u, k +1.645б=20+1.645×5=28.2Mpa2.计算水灰比:该混凝土配制的粗骨料为碎石,根据JGJ55-2000标准a a=0.46, a b=0.07f c e=r c×f c e ,ga a×f c e0.46×32.5×1.10(暂按)w/c= —————————= —————————————f c u, o+a a×a b×f c e26.6+0.46×0.07×1.10×32.5= 0.59查桥规JTJ041-2000无筋混凝土,按混凝土工作性和耐久性要求以及以往的经验,确定基准配合比为0.563.选用单位用水量:根据施工时混凝土所需坍落度,S L=120~140mm,根据粗骨料种类(碎石)最大粒径为31.5mm,根据标准JGJ55-2000第4.0.1款第1条第1)条规定,混凝土用水量选定为查表(4.0.1-2):m w o=205㎏4.计算水泥用量:m w o(m w a)205m c o=————————= ———=366㎏w/c 0.565.确定砂率(βs):根据标准JGJ55-2000第4.0.2条表4.0.2选定砂率为:(查表4.0.2)βs=38%6.计算砂石用量:根据标准JGJ55-2000第5.0.8条规定,采用重量法计算:m c o+m s o+m g o+m w o=m c pm s oβs= —————×100%m s o+m g o将上面参数带入公式得:假定混凝土容重为2400㎏:366+m s o+m g o+205=2400 m s o+m g o=2400-205—366=1829m s o38%= ———————×100%m s o+m g o或:m s o =1829×38=695㎏, m g o= 1134㎏7.初步配合比为:水泥:砂:石:水1立方米混凝土各材料用量为(㎏):366:695:1134:205理论配合比为: 1:1.90:3.10:0.568.试配调整:根据标准JGJ55-2000第6.1.2条的规定,混凝土试配最小搅拌量为25L。
20普通混凝土配合比设计说明书

关于C20普通混凝土配合比设计总说明书一、试验所用仪器设备及试验环境试验过程中使用的仪器设备精度、规格、准确性等均符合规范要求,且均通过江西省计量测试所检定合格,试验室、标养室,温度、湿度符合规范要求。
二、材料的选用1、水泥:选用海螺牌普通32.5硅酸盐水泥,依据GB/T17671-1999、GB/T1346-2001及GB/T1345-1991试验,各项指标均符合GB175-1999规范要求,详见下表表12、细骨料:选用金凤砂石厂河砂,依据JTJ058-2000试验,其各项指标均符合JTJ041-2000规范要求,详见下表表23、粗骨料:选用南昌赣江石料厂卵石,依据JTJ58-2000试验,其各项指标均符合JTJ041-2000规范要求,详见下表表34、水:饮用水,符合JTJ041-2000规范砼用外加剂要求,其各项性能指标详见厂家产品说明书及外委试验报告。
5、外加剂:不掺减水剂。
三、配合比的设计与计算依据JGT55-2000及公路工程国内招标文件范本2003版下册,结合工地实际情况对C20普通砼进行设计与计算,具体过程如下:1、计算试配强度:f cu.o=f cu.r+1.645δ=28.2Mpa2、计算水灰比:W/C=a a×f ce/f cu.o+a a×a b×f ce=(0.48×1.04×32.5)/(33.2+0.48×0.33×32.5×1.04)=0.483、选用每立方米砼用水量:m wo=160Kg/m34、计算每立方米砼水泥用量:m co=m wo/(W/C)=160/0.48=333Kg/m35、选取砂率:βS=0.326、计算每立方米砼粗、细骨料用量(m cp取值为2390Kg/m3):m co+m go+m so+m wo=m cpβS=m so/(m go+m so)×100%m so=607 Kg/m3m go=1290 Kg/m3m co:m go:m so:m wo=333: 1290:607:160=1:1.82:3.87:0.48四、通过上述(三)的计算,以上计算配合比为基准配合比,另外分别增减水灰比及砂率,进行试拌,对其拌和物和易性分别进行检测,均能满足设计要求,并分别将拌和物制件,标准养护,进行7d和28d的抗压强度检验,详见下表表4五、根据经济合理,保证工程质量,方便施工的原则,拟订表4中试样编号为H-011的配合比为C20塑性砼的配合比,具体用于墙身、管基、急流漕、基础。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
路基工程C20普通混凝土配合比设计说明书
试验室对截水沟、盲沟等砼进行配合比设计,设计强度等级为
C20。
一、设计依据
1、《普通砼配合比设计规范》(JTJ055-2011)
2、《公路桥涵施工技术规范》(JTG F50-2011)
3、《公路工程水泥及水泥砼试验规程》(JTG E25-2005)
4、《公路工程集料试验规程》(JTG E42-2005)
二、选用材料技术参数
1、水泥:铜川声威建材有限责任公司,P.O 42.5普通硅酸盐水泥。
2、粗集料:渭河华可石料厂,4.75~31.5mm连续级配碎石(掺配比例:4.75~9.5mm:9.5~19mm:16~31.5mm=20%:60%:20%), 经检测各项指标均符合规范要求。
3、细集料:周至县晨立地材有限责任公司,Ⅱ区中砂,经检测各项指标均符合规范要求。
4、水选用饮用水。
三、设计坍落度为100-140mm。
四、设计步骤:
1、确定砼配制强度:ƒcu.0=ƒcu.k+1.645σ=26.6MPa
2、计算水胶比
W/B=αaƒb/(ƒcu.0+αaαbƒb)
= αaγfƒce/(ƒcu.0+αaαbγfƒce);
= αaγfγcƒce,g/(ƒcu.0+αaαbγfγcƒce,g)
=0.75
式中(γc=1.16、γf=0.9、αa=0.53、αb=0.2)
根据规范要求及施工条件,取W/B=0.64
3、选定用水量185Kg/m3,
4、计算水泥用量
m c0=m w0/(W/B)=289Kg/m3
5、选取砂率为βS=43%。
6、用质量法计算每立方混凝土砂、石用量
假定容重为:2350kg/m3
C+S+G+W=2350
m s0/( m s0+m g0)=43%
解得m S0=807Kg/m3
m g0=1069Kg/m3
基准配合比: m c0:m s0:m g0:m w0 =289:807:1069:185
水胶比分别增减0.02,用以上方法计算每立方材料用量得:W/B=0.62 m c0:m s0:m g0:m w0=298:803:1064:185
W/B=0.66 m c0:m s0:m g0:m w0=280:811:1074: 185
7、试验室最终配合比
W/B=0.62 m c0: m s0:m g0:m w0 =298:803:1064:185
W/B=0.64 m c0: m s0:m g0:m w0 =289:807:1069:185
W/B=0.66 m c0: m s0:m g0:m w0 =280:811:1074: 185
五、试拌
试拌25升测其坍落度、湿表观密度等物理性能,符合设计要求。
分别拌和三个水胶比试配,制作7天和28天试件。
以上三种水胶比混凝土工作性均良好,强度满足设计要求。
六、强度
表1不同水胶比7d和28d强度
七、试验室基准配合比
以上强度均满足设计要求,根据胶水比关系图在保证试配强度的前提下,依据取大舍小的原则,试验室配合比拟选用水胶比为0.64的基准配合比,其配合比为:
水泥:砂:碎石:水=289:807:1069:185。
