37图的分幅、编号、图廓及图廓外注记
图的分幅、编号、图廓及图廓外注记为了便于地图编图、印刷、保管和使用，应当对地形图进行分幅和编号，并在图框外注记图名、图号、接图表等。
一、地形图分幅与编号1、地形图分幅通常的分幅方式有两种：经纬线分幅（梯形分幅）和矩形分幅。
矩形分幅是用矩形分割图幅，矩形的大小根据图纸规格、用户使用方便以及编图的需要而定。
它多应用于城市和工程建设的大比例尺地形图。
经纬线分幅的用经线和纬线分割图幅，大多数情况下表现为上下为曲线的梯形。
小比例尺地形图多用经纬线分幅。
两种分幅方式的优点和缺点如7-1-2所示。
2、地形图的编号编号是每个图幅的数码标记，它们应具有系统性、逻辑性和不重复性。
常见的编号方式如下：自然序数编号：将图幅由左上角从左向右、自下至下用自然序数进行编号；它常用于挂图、小区域的分幅地图。
行列式编号：将区域分为行和列，可以纵向为行、横向为列，也可以相反。
分别用字母或数字表示行号和列号，一个行号和一个列号标定一个唯一的图幅。
（1）经纬线分幅与编号我国的地形图是在1:100万比例尺地形图的基础上进行分幅和编号的。
我国现行的分幅编号方法是1:100万地图用行列式编号方法，其它7种比例尺地形图均在其后再叠加行列号形成。
7-1-3说明了我国基本比例尺地形图的图幅范围大小。
各比例尺图幅间的编号关系如图所示7-2。
其中实线连接表示其编号的承接关系，而虚线则仅表示图幅间的包含关系，编号上则不直接发生联系。
基本比例尺地形图分幅方式如7-3、7-4所示。
根据1991年制订的《国家基本比例尺地形图分幅和编号》的国家标准规定，基本比例尺地形图编号方法如下：①1:100万比例尺地图编号1:100万地图按“行列”编号。
行：从赤道算起，每4°纬度差为一行，至南北纬88°各有22行，用大写字母A－V表示，南半球加前缀S，北半球加前缀N，而我国由于全位于北半球，N字母省略。
列：从180°经线算起，自西向东每6°经差为一列，全球分为60列，用阿拉伯数字1－60表示。
第八章地形图的测绘与应用试题
第八章地形图的测绘与应用地形图地物1、相邻等高线之间的水平距离称为等高线平距。
2、地形图的分幅方法有梯形分幅和矩形分幅。
3、山脊的等高线应向下坡方向凸出，山谷的等高线应向上坡方向凸出。
4、在1∶2000地形图上，量得某直线的图上距离为18.17cm，则实地长度为363.4m。
1、下面那种说法是错误的( A )。
A 等高线在任何地方都不会相交B 等高线一定是闭和的连续曲线C 同一等高线上的点的高程相等D 等高线与山脊线、山谷线正交2、等高线有哪些特性？①同一条等高线上高程相等。
②等高线是闭合曲线③等高线只有在陡崖或悬崖处才会重合或相交。
④等高线经过山脊或山谷时改变方向，因此山脊线与山谷线应和改变方向处的等高线的切线垂直相交。
⑤在同一幅地形图内的基本等高距相同，等高线平距大表示地面坡度小；等高线平距小则表示地面坡度大；平距相等则坡度相同。
倾斜平面的等高线是一组间距相等且平行的直线。
6．我国基本比例尺地形图采用什么分幅方法？（）A．正方形 B.矩形C.梯形D.平行四边形9．按1/2基本等高距描绘出的等高线称为（）A．计曲线 B.间曲线C.首曲线D.助曲线14．已知两点间的高差为2米，实地水平距离为50米，则两点间的坡度为________。
1．什么叫地形图的比例尺？什么叫比例尺精度？比例尺精度有何作用?7.在1∶2000地形图上，设等高距为1米，现要设计一条坡度为5%的等坡度路线，则路线上等高线间隔应为( )A.0.1米B.0.1厘米C.1厘米D.5毫米9.下列说法正确的是( )A.等高线平距越大，表示坡度越小B.等高线平距越小，表示坡度越小C.等高距越大，表示坡度越大D.等高距越小，表示坡度越大6.在1∶10000地形图上，得到A、B两点的高差为2m，量得AB图上长度为1.5cm，则直线AB的坡度为___________％。
10.在地形图上，量得A、B点图上距离为0.02m，实地距离为100m，则该地形图的比例尺为___________。

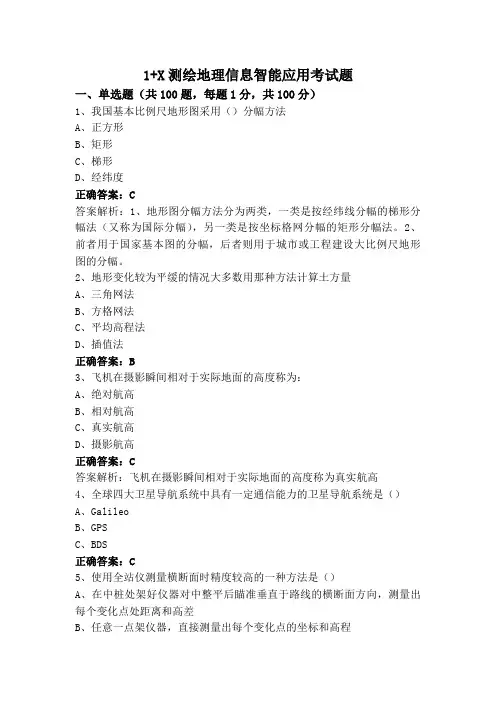

1+X测绘地理信息智能应用考试题
1+X测绘地理信息智能应用考试题一、单选题（共100题，每题1分，共100分）1、我国基本比例尺地形图采用（）分幅方法A、正方形B、矩形C、梯形D、经纬度正确答案：C答案解析：1、地形图分幅方法分为两类，一类是按经纬线分幅的梯形分幅法（又称为国际分幅），另一类是按坐标格网分幅的矩形分幅法。
2、前者用于国家基本图的分幅，后者则用于城市或工程建设大比例尺地形图的分幅。
2、地形变化较为平缓的情况大多数用那种方法计算土方量A、三角网法B、方格网法C、平均高程法D、插值法正确答案：B3、飞机在摄影瞬间相对于实际地面的高度称为：A、绝对航高B、相对航高C、真实航高D、摄影航高正确答案：C答案解析：飞机在摄影瞬间相对于实际地面的高度称为真实航高4、全球四大卫星导航系统中具有一定通信能力的卫星导航系统是（）A、GalileoB、GPSC、BDS正确答案：C5、使用全站仪测量横断面时精度较高的一种方法是（）A、在中桩处架好仪器对中整平后瞄准垂直于路线的横断面方向，测量出每个变化点处距离和高差B、任意一点架仪器，直接测量出每个变化点的坐标和高程C、使用全站仪自带的对边测量功能，测量出所需数据正确答案：A6、以下哪个软件不包含土石方计算功能？A、飞时达B、ArcGISC、SouthMapD、CASS正确答案：B7、下列哪一项不是DTM法数据采集方式：A、根据坐标文件B、根据图面高程点C、根据图面三角网D、根据道路设计参数正确答案：D答案解析：D项是断面法所用8、北斗卫星导航系统分为中圆轨道、倾斜地球同步轨道和（）三种轨道类型A、太阳同步轨道B、地球静止轨道C、极轨道正确答案：B9、倾角计必须将传感器固定在（）或（）上，以便准确反映灾害体变化A、灾害体表面，观测墩B、灾害体表面，水泥台C、灾害体内部，观测墩正确答案：B答案解析：倾角计必须将传感器固定在灾害体表面或水泥台上，以便准能准确反映灾害体变化情况10、采用三角网法测量土方量，需要用全站仪根据地形来采集（）A、断面线B、高程点C、方格点正确答案：B答案解析：三角网法测量土方量，只要根据地形来采集高程点就可以了。
图的分幅编号图廓及图廓外注记
图的分幅、编号、图廓及图廓外注记为了便于地图编图、印刷、保管和使用，应当对地形图进行分幅和编号，并在图框外注记图名、图号、接图表等。
一、地形图分幅与编号1、地形图分幅通常的分幅方式有两种：经纬线分幅（梯形分幅）和矩形分幅。
矩形分幅是用矩形分割图幅，矩形的大小根据图纸规格、用户使用方便以及编图的需要而定。
它多应用于城市和工程建设的大比例尺地形图。
经纬线分幅的用经线和纬线分割图幅，大多数情况下表现为上下为曲线的梯形。
小比例尺地形图多用经纬线分幅。
两种分幅方式的优点和缺点如7-1-2所示。
2、地形图的编号编号是每个图幅的数码标记，它们应具有系统性、逻辑性和不重复性。
常见的编号方式如下：自然序数编号：将图幅由左上角从左向右、自下至下用自然序数进行编号；它常用于挂图、小区域的分幅地图。
行列式编号：将区域分为行和列，可以纵向为行、横向为列，也可以相反。
分别用字母或数字表示行号和列号，一个行号和一个列号标定一个唯一的图幅。
（1）经纬线分幅与编号我国的地形图是在1:100万比例尺地形图的基础上进行分幅和编号的。
我国现行的分幅编号方法是1:100万地图用行列式编号方法，其它7种比例尺地形图均在其后再叠加行列号形成。
7-1-3说明了我国基本比例尺地形图的图幅范围大小。
各比例尺图幅间的编号关系如图所示7-2。
其中实线连接表示其编号的承接关系，而虚线则仅表示图幅间的包含关系，编号上则不直接发生联系。
基本比例尺地形图分幅方式如7-3、7-4所示。
根据1991年制订的《国家基本比例尺地形图分幅和编号》的国家标准规定，基本比例尺地形图编号方法如下：①1:100万比例尺地图编号1:100万地图按“行列”编号。
行：从赤道算起，每4°纬度差为一行，至南北纬88°各有22行，用大写字母A－V表示，南半球加前缀S，北半球加前缀N，而我国由于全位于北半球，N字母省略。
列：从180°经线算起，自西向东每6°经差为一列，全球分为60列，用阿拉伯数字1－60表示。
地形图分幅的方法分为两类详解课件
06
地形图分幅的发展趋势
数字地图技术的发展
数字地图技术在地形图分幅中发挥着 越来越重要的作用。随着GIS技术的 不断发展，地形图数据可以更加方便 地被数字化和存储，提高了地形图分 幅的效率和精度。
数字地图技术还使得地形图分幅更加 灵活和动态。通过GIS软件，可以根 据实际需求对地形图进行任意比例尺 和范围的裁剪，满足不同用户的需求 。
THANKS
感谢观看
分幅方法的改进与创新
随着数字地图技术的发展，传统的地形图分幅方法已 经逐渐被淘汰。新的分幅方法更加注重实用性和灵活 性，可以根据实际需求进行快速调整。
分幅方法的改进与创新还体现在对地形图的整合和共 享方面。通过数据格式的转换和标准化，可以实现不 同来源和格式的地形图数据的整合，提高地形图资源 的利用效率。
05
地形图分幅的应用场景
城市规划设计
城市规划设计是地形图分幅的重要应用场景之一。通过地形图分幅，规划师可以 更好地了解城市的地形地貌、水文地质等信息，为城市规划提供基础数据支持。
在城市规划设计中，地形图分幅可以帮助规划师更好地了解城市的空间布局、土 地利用情况、交通状况等，从而更好地进行城市功能分区、道路规划、景观设计 等工作。
在矩形分幅中，每个分幅的边界都是直线，且相邻分幅之间 没有重叠或交叉。
矩形分幅的特点
矩形分幅的特点是易于计算和制 作，且能够保证地图的完整性和
连续性。
矩形分幅适用于大比例尺地图的 分幅，如地形图、交通图等。
矩形分幅的缺点是对于某些地区 ，如海岸线附近或地形复杂地区 ，可能无法准确反映地理特征。
03
分幅标准的统一与规范
为了更好地满足地形图分幅的需求，统一的分幅标准 是必要的。通过制定统一的标准，可以规范地形图分 幅的方法和流程，提高分幅结果的准确性和一致性。
1地形图有哪两种分幅方法？它们各自用于什么情况下？
1.地形图有哪两种分幅方法?它们各自用于什么情况下?答：为便于测绘、管理和使用地形图，需要将大面积的各种比例尺的地形图进行统一的分幅和编号。
地形图分幅的方法分为两类：一类是按经纬线分幅的梯形分幅法(又称为国际分幅法)；另一类是按坐标格网分幅的矩形分幅法。
按经纬线分幅的梯形分幅法用于国家基本图的分幅，按坐标格网分幅的矩形分幅法用于工程建设大比例尺图的分幅。
2. DJ6级光学经纬仪主要由哪些部件组成？答：经纬仪可大致分为望远镜系统、读书系统、轴系、基座等部分3.根据等高线绘制某一方向断面图的具体方法是什么？答：（1）、绘制直角坐标轴线及标高尺，横坐标轴表示水平距离，其比例尺与地形图的比例尺相同，纵坐标轴表示高程，其比例尺要比水平距离比例尺大10～20倍。
（2）、确定某直线与等高线交点的高程及各交点至该直线起点的水平距离。
（3）、根据各交点的高程及水平距离在坐标轴中描绘出各点，再用光滑曲线连接各点，即得某直线方向的断面图。
4.何谓水准管的分划值？其数值大小与测量仪器的精度关系如何？答：管水准器又称水准管，水准管上一般刻有间隔为2 mm的分划线，分划线的中点O，称为水准管零点。
当气泡两端对称于圆弧上中点O时，气泡即居中，此时水准管轴也就水平了。
水准管上每2 mm分划所对应的圆心角，称为水准管分划值。
分划值越小，则水准管越灵敏。
5.经纬仪交会法有哪几种形式？什么叫危险圆？答：经纬仪交会法包括前方交会、侧方交会和后方交会正在后方交会点的计算中，为避免待定点接近于通过三已知点的圆周产生不定解，所以避免危险圆6.什么叫距离测量与直线定向答：测量地面上两点连线长度的工作。
通常需要测定的是水平距离，即两点连线投影在某水准面上的长度。
它是确定地面点的平面位置的要素之一。
测量地面上两点连线长度的工作。
测量工作中最基本的任务之一。
通常需要测定的是水平距离，即两点连线投影在某水准面上的长度。
距离测量的精度用相对精度表示，即距离测量的误差同该长度的比值，用分子为1的分式1／n表示。
地形图分幅方法
第九章地形图的应用教学目的：学会地形图的一般应用。
教学重点：1.地形图应用的基本知识2.面积量算。
教学难点：地形图的分幅与编号。
教学资料：测量学教材、教学课件教学方法：讲授法、讲解法、演示法讲授新课：第一节地形图的分幅与编号为了便于测绘和拼接、贮存和保管以及检索和使用系列地形图，需将各种比例尺地形图统一分幅和编号。
地形图分幅方法分为两类，一类是按经纬线分幅的梯形分幅法（又称为国际分幅），另一类是按坐标格网分幅的矩形分幅法。
前者用于国家基本图的分幅，后者则用于城市或工程建设大比例尺地形图的分幅。
一、梯形分幅和编号梯形分幅编号法有两种形式，一种是1990年以前地形图分幅编号标准产生的，称为旧分幅与编号；另一种是1990年以后新的国家地形图分幅编号标准所产生的，称为新分幅与编号。
（一）国际分幅法:1．国际1:100万比例尺地形图的分幅与编号全球1:100万的地形图实行统一的分幅与编号。
即，将整个地球表面自180°子午线由西向东起算，经差每隔6°划分纵行，全球共60纵行，用阿拉伯数字1～60表示。
又从赤道起，分别向南、向北按纬差4°划分成22横列，以大写拉丁字母A、B、…、V表示。
任一幅1:100万比例尺地形图的大小就是由纬差4°的两纬线和经差6°的两经线所围成的面积，每一幅图的编号由其所在的“横列—纵行”的代号组成。
例如，某处的经度为114°30′18″、纬度为38°16′08″，则其所在图幅之编号为J-50，如图8-1所示。
为了说明该图幅位于北半球还是南半球，应在编号前附加一个N（北）或S（南）字母，由于我国国土均位于北半球，故N字母从略。
国际1:100万图的分幅与编号是其余各种比例尺图梯形分幅的基础。
1：10万，再以1：10万为基础，延伸出1：5万、1:2.5万及1：1万三种比例尺。
1：100万从赤道起向两极每纬差4°为一行，至88°，南北半球各分为22横列，依次编号A、B、… V；由精度180°西向东每6°一列，全球60列，以1-60表示，如海南所在1：100万图在第5行，第49列，其编号为 E-49在1：100万图上，按经差3°纬差2°分成四幅1：50万地形图，编为A、B、C、D，如E-49-A 按经差1°30′纬差1°分成16幅1：25万地形图，编为[1]、…[16]，如 E-49-[1]。
地形图分幅的方法分为两类详解
建筑工程测量教学课件下载-样章.ppt
第二节 大比例尺地形图的分幅与编号
地形图分幅的方法分为两类：
①梯形分幅法（国际分幅法）
②矩形分幅
国家基本图的分幅
工程建设大比例尺的分幅
建筑工程测量
一、梯形分幅和老图号编号
⑴1:100万地形图的分幅和编号
④每幅1:100万地形图划分为24行24列，共576幅1:5万地形图。每幅经差 15′，纬差10′
⑤每幅1:100万地形图划分为48行48列，共2304幅1:2.5万地形图。每幅经 差7′30″，纬差5′ ⑥每幅 1:100 万地形图划分为 96 行 96 列，共 9216 幅 1:1 万地形图。每幅经 差3′45″，纬差2′30″。 ⑦每幅 1:100 万地形图划分为 192 行192 列，共36864 幅 1:5000 地形图。每 幅经差1′52.5 ″ ，纬差1′15″。 建筑工程测量
建筑工程测量
矩形或正方形分幅
——用纵横坐标网线划分。 适用于大比例尺地形图。按 图幅西南角点的坐标公里数 编号。图幅大小，主要有： （1）50cm×50cm 或50cm×40cm 用于1：500、1：1000、 1：2000 （2）40cm×40cm 用于1：5000
建筑工程测量
⑵编号 ① 1:100万地形图的编号——如J50。 ② 1:50 万～ 1:5000 地形图的编号。以 1:100 万编号为基础， 采用行列式编号方法。 即1：100 万图的行号 ( 字符码 )1位，列号 ( 数字码 )2位，比 例尺代码 ( 字符 )1 位，该图幅的行号 ( 数字码 )3 位，列号 ( 数字 码)3位。如J50D001003
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地形图的分幅方法有两种：一种是经纬网梯形分幅法或国际分幅法；另一种是坐标格网正方形或矩形分幅法。
前者用于国家基本比例尺地形图，后者用于工程建设大比例尺地形图。
一、经纬网国际分幅法：
1) 1∶100万比例尺地形图的分幅和编号
1∶100万地形图分幅和编号是采用国际标准分幅的经差6°、纬差4°为一幅图。
从赤道起向北或向南至纬度88°止，按纬差每4°划作22个横列，依次用A、B、……、V表示；从经度180°起向东按经差每6°划作一纵行，全球共划分为60纵行，依次用1、2、……、60表示。
每幅图的编号由该图幅所在的“列号——行号”组成。
例如，北京某地的经度为116°26′08″、纬度为39°55′20″，所在1∶100万地形图的编号为J-50。
2) 1∶50万、1∶25万、1∶10万比例尺地形图的分幅和编号
这三种例尺地形图都是在1∶100万地形图的基础上进行分幅编号的.
一幅1∶100万的图可划分出为4幅1∶50万的图，分别以代码A、B、C、D表示。
将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶50万图幅的编号为J-50-A。
一幅1∶100万的图可划分出16幅1∶25万的图，分别用[1]、[2]、……、[16]代码表示。
将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶25万图幅的编号为J-50-[1]。
一幅1∶100万的图，可划分出144幅1∶10万的图，分别用1、2、……、144代码表示。
将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶10万图幅的编号为J-50-1。
3）新标准：
92年12月，我国颁布了《国家基本比例尺地形图分幅和编号GB/T139 89—92》新标准，1993年3月开始实施。
新的分幅与编号方法如下。
A．分幅
1∶100万地形图的分幅标准仍按国际分幅法进行。
其余比例尺的分幅均以
1∶100万地形图为基础，按照横行数纵列数的多少划分图幅。
B．编号
1∶100万图幅的编号，由图幅所在的“行号列号”组成。
与国际编号基本相同，但行与列的称谓相反。
如北京所在1∶100万图幅编号为J50。
1∶50万与1∶5000图幅的编号，由图幅所在的“1∶100万图行号（字符码）1位，列号（数字码）1位，比例尺代码1位，该图幅行号（数字码）3位，列号（数字码）3位”共10位代码组成。
例如：J50B001001
二、坐标格网正方形（矩形）分幅法：
为了适应各种工程设计和施工的需要，对于大比例尺地形图，大多按纵横坐标格网线进行等间距分幅，即采用正方形分幅与编号方法。
图幅的编号一般采用坐标编号法。
由图幅西南角纵坐标x和横坐标y组成编号，1∶5000坐标值取至km，1∶2000、1∶1000取至0.1km,1∶500取至0.01km。
例如，某幅1∶1000地形图的西南角坐标为x=6230km、y=10km，则其编号为6230.0—10.0。
也可以采用基本图号法编号，即以1∶5000地形图作为基础，较大比例尺图幅的编号是在它的
新的地形图分幅标准是指1991年国家测绘局制订并颁布实施的“国家基本比例尺地形图分幅和编号国家标准”。
1、地形图的分幅：
各种比例尺地形图均以1：100万地形图为基础图，沿用原分幅各种比例尺地形图的经纬差，全部由1：100万地形图按相应比例尺地形图的经纬差逐次加密划分图幅，以横为行，纵为列。
2、地形图的编号
（1） 1：100万地形图新的编号方法，除行号与列号改为连写外，没有任何变化，如北京所在的1：100万地形图的图号由J-50改写为J50。
（2） 1：50万至1：5000地形图的编号，均以1：100万地形图编号为基础，采用行列式编号法，将1：100万地形图按所含各种比例尺地形图的经纬差划分成相应的行和列，横行自上而下，纵列从左到右，按顺序均用阿拉伯数字编号，皆用3位数字表示，凡不足3位数的，则在其前补0。
各大中比例尺地形图的图号均由五个元素10位码构成。
从左向右，第一元素1位码，为1：100万图幅行号字符码；第二元素2位码，为1：100万图幅列号数字码；第三元素1位码，为编号地形图相应比例尺的字符代码；第四元素3位码，为编号地形图图幅行号数字码；第五元素3位码，为编号地形图图幅列号数字码；各元素均连写。
新分幅编号系统的主要优点是编码系列统一于一个根部，编码长度相同，便于计算机处理。
3、新编号系统的应用
（1）由已知某地地理坐标（x，y），则按下列程序计算其所在某比例尺地形图的图号：
A按下列公式求出基础图1：100万图幅的图号：
h=[y/△y]+1
l=[x/△x]+1
其中y表示纬度，△y表示百万分之一地图的纬差；x表示经度，△x表示百万分之一地图的经差。
[ ]为商取整符号，如9.3则取9。
h表示行号，l表示列号
我国疆域位于东半球，故纵列号大于30，上式改写为：
h=[y/△y]+1
l=[x/△x]+31
B 按下式计算所求图号的地形图在基础图幅内位于的行号和列号：
h’=△y/△y’—[（y/△y）/△y’]
l’=[ (x/△x)/△x’] +1
其中△y、△x表示百万分之一地形图的纬差、经差；△y’、△x’表示所求图号的地形图图幅的纬差与经差，h’表示行号、l’表示列号。
备注：其中[ ]为商取整符号，( )表示求余数如
(39°22’30’’/4°)=3°22’30’’
C 计算的结果引入欲求图号那地形图的比例尺代码，按图号构成规律，写出所求的图号。
如北京某地的地理坐标为（114°33’45’’，39°22’30’’），则该地所在1：10万地形图的图号为：J50D002002。
（2）由已知的图号，按下列公式计算该图幅的左上角点的经纬度：
y=h*△y—（h’—1）*△y’
x= ( l –31) *△x + (l’-1) *△x’
其中y，x表示左上角点的纬度与经度，h，l分别为已知图号地形图的基础图百万分之一图幅所在的行号与列号；△y、△x表示百万分之一地形图的纬差与经差，△y’、△x’表示已知比例尺地形图图幅的纬差与经差；h’、l’表示地形图幅在基础图1：100万图幅内位于的行号与列号。
