工业电阻炉的工作原理介绍

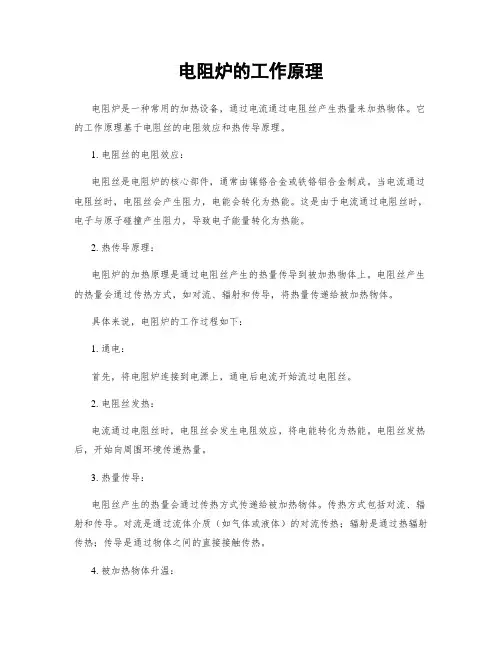

电阻炉的工作原理
电阻炉的工作原理电阻炉是一种常用的加热设备，通过电流通过电阻丝产生热量来加热物体。
它的工作原理基于电阻丝的电阻效应和热传导原理。
1. 电阻丝的电阻效应：电阻丝是电阻炉的核心部件，通常由镍铬合金或铁铬铝合金制成。
当电流通过电阻丝时，电阻丝会产生阻力，电能会转化为热能。
这是由于电流通过电阻丝时，电子与原子碰撞产生阻力，导致电子能量转化为热能。
2. 热传导原理：电阻炉的加热原理是通过电阻丝产生的热量传导到被加热物体上。
电阻丝产生的热量会通过传热方式，如对流、辐射和传导，将热量传递给被加热物体。
具体来说，电阻炉的工作过程如下：1. 通电：首先，将电阻炉连接到电源上，通电后电流开始流过电阻丝。
2. 电阻丝发热：电流通过电阻丝时，电阻丝会发生电阻效应，将电能转化为热能。
电阻丝发热后，开始向周围环境传递热量。
3. 热量传导：电阻丝产生的热量会通过传热方式传递给被加热物体。
传热方式包括对流、辐射和传导。
对流是通过流体介质（如气体或液体）的对流传热；辐射是通过热辐射传热；传导是通过物体之间的直接接触传热。
4. 被加热物体升温：被加热物体吸收电阻炉传递过来的热量，温度逐渐升高。
这样，电阻炉可以实现对物体的加热。
5. 控制温度：为了控制加热过程中的温度，电阻炉通常配备温度控制器。
温度控制器可以根据设定的温度值来控制电阻炉的加热功率，以保持被加热物体的温度在设定范围内。
电阻炉的工作原理简单明了，具有加热速度快、温度控制精度高等优点。
它广泛应用于工业生产中的加热、烧结、退火、热处理等工艺过程中。
同时，电阻炉也被用于实验室、医疗、家庭等领域中的加热需求。

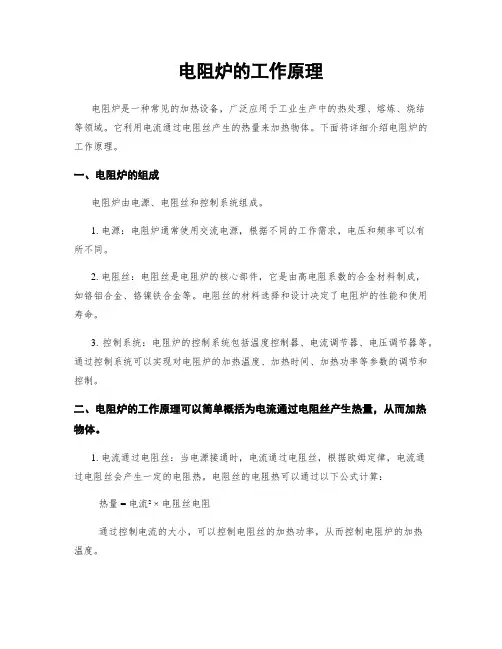

电阻炉的工作原理
电阻炉的工作原理电阻炉是一种常见的加热设备，广泛应用于工业生产中的热处理、熔炼、烧结等领域。
它利用电流通过电阻丝产生的热量来加热物体。
下面将详细介绍电阻炉的工作原理。
一、电阻炉的组成电阻炉由电源、电阻丝和控制系统组成。
1. 电源：电阻炉通常使用交流电源，根据不同的工作需求，电压和频率可以有所不同。
2. 电阻丝：电阻丝是电阻炉的核心部件，它是由高电阻系数的合金材料制成，如铬铝合金、铬镍铁合金等。
电阻丝的材料选择和设计决定了电阻炉的性能和使用寿命。
3. 控制系统：电阻炉的控制系统包括温度控制器、电流调节器、电压调节器等。
通过控制系统可以实现对电阻炉的加热温度、加热时间、加热功率等参数的调节和控制。
二、电阻炉的工作原理可以简单概括为电流通过电阻丝产生热量，从而加热物体。
1. 电流通过电阻丝：当电源接通时，电流通过电阻丝，根据欧姆定律，电流通过电阻丝会产生一定的电阻热。
电阻丝的电阻热可以通过以下公式计算：热量 = 电流² ×电阻丝电阻通过控制电流的大小，可以控制电阻丝的加热功率，从而控制电阻炉的加热温度。
2. 传导传热：电阻丝加热后，热量会传导到待加热物体上。
传导传热的速度和效果受到物体本身的热导率、热容量等因素的影响。
3. 辐射传热：除了传导传热，电阻炉中的电阻丝还会产生辐射热。
辐射热是通过电磁辐射传递热量的一种方式，它可以直接作用于物体表面，使物体表面温度升高。
4. 控制系统调节：通过控制系统中的温度控制器、电流调节器等设备，可以对电阻炉的加热温度、加热时间、加热功率进行调节和控制。
温度控制器会监测物体的温度，当温度达到设定值时，控制系统会自动调节电流大小，以保持物体的温度稳定。
三、电阻炉的应用领域电阻炉作为一种常见的加热设备，被广泛应用于以下领域：1. 热处理：电阻炉可以用于金属的淬火、回火、退火等热处理过程，以改善金属的力学性能和物理性能。
2. 熔炼：电阻炉可以用于金属的熔炼过程，如铝、铜、锌等有色金属的熔炼。

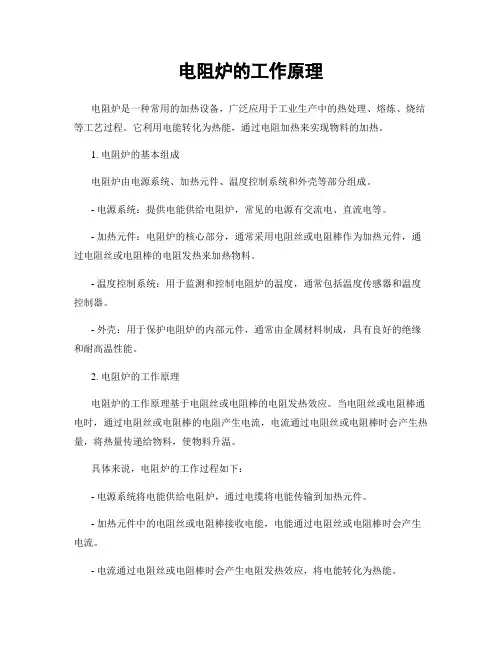

电阻炉的工作原理
电阻炉的工作原理电阻炉是一种常用的加热设备，广泛应用于工业生产中的热处理、熔炼、烧结等工艺过程。
它利用电能转化为热能，通过电阻加热来实现物料的加热。
1. 电阻炉的基本组成电阻炉由电源系统、加热元件、温度控制系统和外壳等部分组成。
- 电源系统：提供电能供给电阻炉，常见的电源有交流电、直流电等。
- 加热元件：电阻炉的核心部分，通常采用电阻丝或电阻棒作为加热元件，通过电阻丝或电阻棒的电阻发热来加热物料。
- 温度控制系统：用于监测和控制电阻炉的温度，通常包括温度传感器和温度控制器。
- 外壳：用于保护电阻炉的内部元件，通常由金属材料制成，具有良好的绝缘和耐高温性能。
2. 电阻炉的工作原理电阻炉的工作原理基于电阻丝或电阻棒的电阻发热效应。
当电阻丝或电阻棒通电时，通过电阻丝或电阻棒的电阻产生电流，电流通过电阻丝或电阻棒时会产生热量，将热量传递给物料，使物料升温。
具体来说，电阻炉的工作过程如下：- 电源系统将电能供给电阻炉，通过电缆将电能传输到加热元件。
- 加热元件中的电阻丝或电阻棒接收电能，电能通过电阻丝或电阻棒时会产生电流。
- 电流通过电阻丝或电阻棒时会产生电阻发热效应，将电能转化为热能。
- 热能通过传导、辐射或对流的方式传递给物料，使物料的温度升高。
- 温度控制系统监测物料的温度，并根据设定的温度要求调节电阻炉的加热功率，以保持物料在所需的温度范围内。
- 当物料达到设定的温度后，电阻炉会停止加热或降低加热功率，以维持物料的恒温状态。
3. 电阻炉的特点和应用领域电阻炉具有以下特点：- 加热速度快：电阻炉能够快速提供高温，加热速度较快，适用于对加热速度要求较高的工艺过程。
- 温度控制精度高：电阻炉采用温度控制系统，能够实现对物料温度的精确控制，保证工艺过程的稳定性和一致性。
- 可调节功率：电阻炉的加热功率可根据需求进行调节，适用于不同温度范围和加热要求的工艺过程。
- 结构简单：电阻炉的结构相对简单，易于维护和操作。

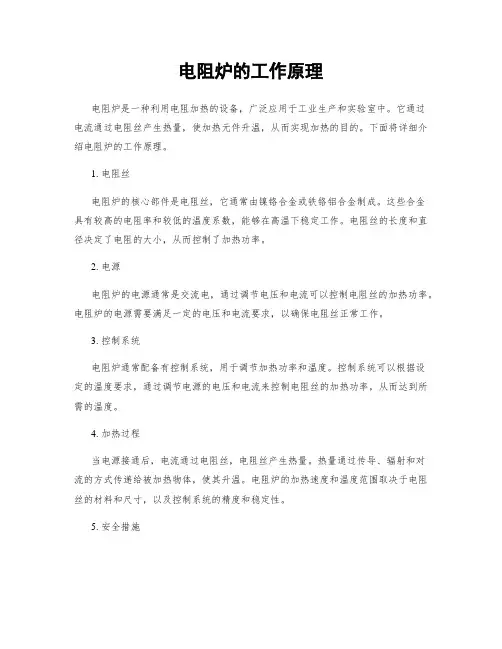

电阻炉的工作原理
电阻炉的工作原理电阻炉是一种利用电阻加热的设备，广泛应用于工业生产和实验室中。
它通过电流通过电阻丝产生热量，使加热元件升温，从而实现加热的目的。
下面将详细介绍电阻炉的工作原理。
1. 电阻丝电阻炉的核心部件是电阻丝，它通常由镍铬合金或铁铬铝合金制成。
这些合金具有较高的电阻率和较低的温度系数，能够在高温下稳定工作。
电阻丝的长度和直径决定了电阻的大小，从而控制了加热功率。
2. 电源电阻炉的电源通常是交流电，通过调节电压和电流可以控制电阻丝的加热功率。
电阻炉的电源需要满足一定的电压和电流要求，以确保电阻丝正常工作。
3. 控制系统电阻炉通常配备有控制系统，用于调节加热功率和温度。
控制系统可以根据设定的温度要求，通过调节电源的电压和电流来控制电阻丝的加热功率，从而达到所需的温度。
4. 加热过程当电源接通后，电流通过电阻丝，电阻丝产生热量。
热量通过传导、辐射和对流的方式传递给被加热物体，使其升温。
电阻炉的加热速度和温度范围取决于电阻丝的材料和尺寸，以及控制系统的精度和稳定性。
5. 安全措施电阻炉在工作过程中需要注意安全，防止发生火灾和电击等事故。
常见的安全措施包括安装过载保护装置、温度保护装置和接地保护装置，定期检查电阻丝的状况，确保设备正常运行。
总结：电阻炉的工作原理是利用电阻丝产生热量，通过控制电源的电压和电流来调节加热功率和温度。
它具有加热速度快、温度范围广、操作简单等优点，在工业生产和实验室中得到广泛应用。
通过合理设计和安全措施，可以确保电阻炉的安全运行。

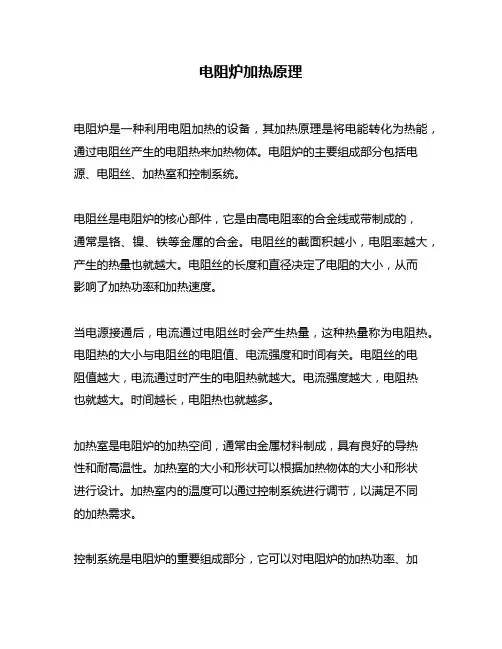

电阻炉加热原理
电阻炉加热原理
电阻炉是一种利用电阻加热的设备，其加热原理是将电能转化为热能，通过电阻丝产生的电阻热来加热物体。
电阻炉的主要组成部分包括电源、电阻丝、加热室和控制系统。
电阻丝是电阻炉的核心部件，它是由高电阻率的合金线或带制成的，
通常是铬、镍、铁等金属的合金。
电阻丝的截面积越小，电阻率越大，产生的热量也就越大。
电阻丝的长度和直径决定了电阻的大小，从而
影响了加热功率和加热速度。
当电源接通后，电流通过电阻丝时会产生热量，这种热量称为电阻热。
电阻热的大小与电阻丝的电阻值、电流强度和时间有关。
电阻丝的电
阻值越大，电流通过时产生的电阻热就越大。
电流强度越大，电阻热
也就越大。
时间越长，电阻热也就越多。
加热室是电阻炉的加热空间，通常由金属材料制成，具有良好的导热
性和耐高温性。
加热室的大小和形状可以根据加热物体的大小和形状
进行设计。
加热室内的温度可以通过控制系统进行调节，以满足不同
的加热需求。
控制系统是电阻炉的重要组成部分，它可以对电阻炉的加热功率、加
热时间和温度进行控制。
常见的控制方式包括手动控制、定时控制和温度控制。
手动控制需要人工调节电源开关和电流大小，定时控制可以根据加热时间来控制加热功率，温度控制可以根据加热室内的温度来自动调节加热功率和加热时间。
总之，电阻炉的加热原理是利用电阻丝产生的电阻热来加热物体，通过控制系统来调节加热功率、加热时间和温度，以满足不同的加热需求。
电阻炉具有加热速度快、加热效率高、加热范围广等优点，广泛应用于工业生产、科研实验和家庭生活中。
电阻炉的工作原理
电阻炉的工作原理电阻炉是一种常见的加热设备，广泛应用于工业生产中的热处理、熔炼、烧结等工艺过程。
它利用电阻材料的电阻发热特性，将电能转化为热能，实现对物体的加热。
电阻炉的工作原理可以简单描述为：电能转化为热能，通过传导、对流和辐射等方式将热能传递给被加热物体，从而使被加热物体的温度升高。
具体来说，电阻炉的工作原理包括以下几个方面：1. 电能供应：电阻炉通常由电源、电阻丝和控制系统组成。
电源提供电能，控制系统对电能进行调节和控制，确保电阻炉的稳定工作。
2. 电阻发热：电阻丝是电阻炉的核心部件，它由高电阻率的材料制成，如镍铬合金。
当电阻丝通电时，由于其电阻特性，电能会被转化为热能，使电阻丝发热。
3. 热传导：电阻丝发热后，热能会通过传导传递给电阻炉的工作腔体或者加热元件。
工作腔体通常由耐高温材料制成，如陶瓷、石墨等，能够承受高温环境。
4. 对流传热：在电阻炉的工作腔体内，热空气或者惰性气体通过对流传热的方式，将热能传递给被加热物体。
对流传热可以加快被加热物体的温度升高速度，并提高加热效果。
5. 辐射传热：除了对流传热，电阻炉还可以通过辐射传热的方式向被加热物体传递热能。
电阻丝发热后会产生红外辐射，这种辐射可以直接作用于被加热物体，使其温度升高。
总结起来，电阻炉的工作原理是通过电能转化为热能，然后通过传导、对流和辐射等方式将热能传递给被加热物体，实现对物体的加热。
电阻丝的发热是电阻炉工作的核心，而对流传热和辐射传热则是将热能传递给被加热物体的重要方式。
电阻炉的工作原理决定了其具有一些特点，如加热速度较快、温度控制精度高、加热均匀等。
这使得电阻炉在许多工业领域都有广泛的应用，如金属加热处理、玻璃熔炼、陶瓷烧结等。
同时，电阻炉的工作原理也为其在设计和使用上提出了一些要求，如合理选择电阻丝材料、优化加热结构、合理控制加热参数等，以确保电阻炉的安全可靠工作。
总之，电阻炉的工作原理是基于电阻材料的电阻发热特性，通过传导、对流和辐射等方式将电能转化为热能，实现对物体的加热。
电阻炉的工作原理
电阻炉的工作原理电阻炉是一种利用电阻发热原理加热的设备，广泛应用于工业生产中的热处理、熔炼、烧结等工艺过程。
它通过将电能转化为热能，使加热元件产生高温，从而实现对物料的加热。
一、电阻炉的组成电阻炉主要由以下几个部份组成：1. 加热元件：电阻炉的核心部份，通常采用高温合金电阻丝作为加热元件，如镍铬合金电阻丝、铁铬铝合金电阻丝等。
这些电阻丝具有较高的电阻率和较好的抗氧化性能。
2. 外壳：电阻炉的外壳通常由耐高温、绝缘性能良好的材料制成，如不锈钢、陶瓷等。
外壳的主要作用是保护加热元件，防止热能的散失。
3. 控制系统：电阻炉的控制系统包括温度控制器、电源控制器、安全保护装置等。
温度控制器用于监测和控制电阻炉的工作温度，保证加热过程的稳定性和安全性。
二、电阻炉的工作原理是利用电流通过电阻丝产生的电阻发热效应。
当电流通过电阻丝时，电阻丝会发热，产生高温。
这是由于电流通过电阻丝时，电子与原子之间的碰撞会产生电阻，电能转化为热能。
具体来说，电阻炉的工作原理如下：1. 通电：将电源接通，电流流经电阻丝。
2. 电阻发热：电流通过电阻丝时，电阻丝会发热，产生高温。
这是由于电阻丝的电阻率较高，电流通过时会产生较大的电阻，电能转化为热能。
3. 传热：热量从加热元件传递给物料，使物料温度升高。
4. 温度控制：通过温度控制器监测加热元件和物料的温度，并根据设定的温度值调节电流的大小，以保持加热过程的稳定性和安全性。
5. 加热结束：当达到设定的加热时偶尔温度时，电源会自动断开，住手加热。
三、电阻炉的应用电阻炉广泛应用于各个领域的热处理、熔炼、烧结等工艺过程。
以下是一些常见的应用领域：1. 金属加热处理：电阻炉可以用于金属的退火、淬火、回火等加热处理工艺，改变金属的组织结构和性能。
2. 玻璃熔化：电阻炉可以用于玻璃的熔化和成型过程，控制玻璃的温度和粘度，以满足不同的生产需求。
3. 陶瓷烧结：电阻炉可以用于陶瓷材料的烧结工艺，提高陶瓷的密度和强度。
电阻炉的工作原理
电阻炉的工作原理电阻炉是一种常用的加热设备，它利用电阻材料的电阻产生热量，将工件加热至所需温度。
本文将详细介绍电阻炉的工作原理及其组成部分。
一、工作原理电阻炉的工作原理基于电阻材料的电阻加热效应。
当电流通过电阻材料时，电阻材料会因电流通过产生电阻而发热。
电阻材料的电阻与其材料的电阻率、长度和横截面积有关。
通过控制电流的大小和时间，可以精确控制电阻炉的加热温度。
二、组成部分1. 电阻丝：电阻丝是电阻炉的核心部件，通常由镍铬合金制成。
电阻丝具有较高的电阻率和耐高温性能，能够产生足够的热量。
2. 外壳：电阻炉的外壳通常由不锈钢制成，具有良好的耐高温和耐腐蚀性能。
外壳的设计能够保护电阻丝，并提供一个安全的工作环境。
3. 控制系统：电阻炉的控制系统用于控制电流的大小和时间，以达到所需的加热温度。
控制系统通常包括温度传感器、温度控制器和电源控制器等。
4. 冷却系统：电阻炉在工作过程中会产生大量的热量，冷却系统用于散热，保持电阻炉的正常工作温度。
冷却系统通常包括风扇、散热片和冷却液等。
5. 安全装置：为了保证电阻炉的安全运行，通常还会配备各种安全装置，如过温保护装置、漏电保护装置和断电保护装置等。
三、工作过程电阻炉的工作过程如下：1. 通电：将电源接通后，电流通过电阻丝，电阻丝开始发热。
2. 加热：电阻丝的发热会传导到工件上，使工件温度逐渐升高。
通过控制电流的大小和时间，可以控制加热速度和加热温度。
3. 保温：当工件达到所需温度后，电阻炉会根据设定的参数维持工件温度，以保持加热效果。
4. 冷却：当加热过程结束后，电阻炉会停止供电，并启动冷却系统，以散热并降低工件温度。
四、应用领域电阻炉广泛应用于工业生产中的热处理、熔炼、烧结、退火等工艺过程。
其应用领域包括钢铁、有色金属、玻璃、陶瓷、化工等行业。
总结：电阻炉的工作原理是利用电阻材料的电阻加热效应，通过控制电流的大小和时间来控制加热温度。
电阻炉由电阻丝、外壳、控制系统、冷却系统和安全装置等组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工业电阻炉的工作原理介绍
电阻炉是以电流通过导体所产生的焦耳热为热源的电炉。
电阻炉以电为热源，通过电热元件将电能转化为热能，在炉内对金属进行加热。
电阻炉和火焰比，热效率高，可达50-80℅，热工制度容易控制，劳动条件好，炉体寿命长，适用于要求较严的工件的加热，但耗电费用高。
按传热方式，电阻炉分为辐射式电阻炉和对流式电阻炉。
辐射式电阻炉以辐射传热为主，对流传热作用较小;对流式电阻炉以对流传热为主，通常称为空气循环电阻炉，靠热空气进行加热，炉温多低于650℃。
按电热产生方式，电阻炉分为直接加热和间接加热两种。
在直接加热电阻炉中，电流直接通过物料，因电热功率集中在物料本身，所以物料加热很快，适用于要求快速加热的工艺，例如锻造坯料的加热。
这种电阻炉可以把物料加热到很高的温度，例如碳素材料石墨化电炉，能把物料加热到超过2500□。
直接加热电阻炉可作成真空电阻加热炉或通保护气体电阻加热炉，在粉末冶金中，常用于烧结钨、钽、铌等制品。
采用这种炉子加热时应注意：
①为使物料加热均匀，要求物料各部位的导电截面和电导率一致；
②由于物料自身电阻相当小，为达到所需的电热功率，工作电流相当大，因此送电电极和物料接触要好，以免起电弧烧损物料，而且送电母线的电阻要小，以减少电路损失；
③在供交流电时，要合理配置短网，以免感抗过大而使功率因数过低。
大部分电阻炉是间接加热电阻炉，其中装有专门用来实现电-热转变的电阻体,称为电热体，由它把热能传给炉中物料。
这种电炉炉壳用钢板制成，炉膛砌衬耐火材料，内放物料。
最常用的电热体是铁铬铝电热体、镍铬电热体、碳化硅棒和二硅化钼棒。
根据需要，炉内气氛可以
是普通气氛、保护气氛或真空。
一般电源电压220伏或380伏，必要时配置可调节电压的中间变压器。
小型炉(<10千瓦)单相供电，大型炉三相供电。
对于品种单一、批料量大的物料，宜采用连续式炉加热。
炉温低于700□的电阻炉,多数装置鼓风机，以强化炉内传热，保证均匀加热。
用于熔化易熔金属(铅、铅铋合金、铝和镁及其合金等)的电阻炉，可做成坩埚炉;或做成有熔池的反射炉，在炉顶上装设电热体。
