锅炉给水泵DG85-80X5
DG型工业蒸汽锅炉给水泵
DG型工业蒸汽锅炉给水泵（本文由长沙三昌水泵厂网络部整理，转载著名出处）概述DG型工业蒸汽锅炉给水泵系单吸、多级节段式离心泵。
本系列泵是专为更新改造的新系列工业蒸汽锅炉配套的高效节能产品，不仅适用于中、低压锅炉给水，也适用于工厂、城市高扬程输水。
泵进口压力不得超过0.59Mpa(6kgf/cm2)，输送介质的温度：-20~105℃流量：Q=3~50m3/h扬程：H=81～450m例：DG5-27×3DG——蒸汽单吸多级锅炉给水泵5——泵设计点流量27——泵单级扬程3——泵级数DG型吸入口和吐出口均垂直向上，泵转子支承为滚动轴承，油脂润滑，轴向推力平衡采用平衡盘机构。
轴承可采用填料密封或机械密封。
泵过流部件材质为铸铁，用户有特殊材料要求可与厂方协商。
从传动方向看，泵为顺时针方向旋转。
本系列泵成套供应电机、止回阀、闸阀、公用底座。
DG型工业蒸汽锅炉给水泵流量杨程转速轴功率配带电动机效率η必须汽蚀余量(NPSH)r泵叶轮直径泵重m3/h L/s m r/minKW电机功率KW电机型号% m mm kgDG5-27×33580.831.392.2284817529803.13.454.087.5 Y132S2-22232402.8 40 32DG5-27×43580.831.392.2211210810029804.144.65.447.5 Y132S2-22232402.8 40 32DG5-27×53580.831.392.2214013512529805.175.756.811 Y160M1-22232402.8 40 32DG5-27×63580.831.392.2216816215029806.216.98.1611 Y160M1-22232402.8 40 32DG5-27×73580.831.392.2219618917529807.258.059.511 Y160M1-22232402.8 40 32DG5-27×83580.831.392.2222421620029808.299.210.8815 Y160M2-22232402.8 40 32DG5-27×93580.831.392.2225224322529809.3210.3512.2515 Y160M2-22232402.8 40 32DG5-27×103580.831.392.22280270250298010.3611.513.615 Y160M2-22232402.8 40 32DG5-27×113580.831.392.22308297275298011.3912.6514.9618.5 Yl60L-22232402.8 40 32DG5-27×123580.831.392.22336324300298012.4313.816.3218.5 Y160L-22232402.8 40 32DG8-35×358101.392.222.78109998529804.795.996.4411 Y160M1-23136362.8 40 40DG8-35×458101.392.222.7814613211429806.427.898.6311 Y160M2-23136363.63.74.640 40DG8-35×558101.392.222.78182165142298089.9810.7511 Y160M2-23136363.63.74.640 40DG8-35×6581.392.2221819829809.5811.9715 Y160M1-231363.63.740 4010 2.78 171 12.95 36 4.6DG8-35×758101.392.222.78255231199298011.2113.9715.0715 Y160M2-23136363.63.74.640 40DG8-35×858101.392.222.78291264227298012.7915.9617.1918.5 Y160M2-23136363.63.74.640 40DG8-35×958101.392.222.7832829725629801617.9619.3822 Y160L-23136363.63.74.640 40DG8-35×1058101.392.222.7836433028429801619.9521.522 Y180M-23136363.63.74.640 40DG13-35×31013172.703.614.721111058729807.28.38.9511 Y180M-24245452.22.42.550 50DG13-35×41013172.703.614.7214814011629809.321111.9315 Y200L1-24245452.22.42.550 50DG13-35×51013172.703.614.72185175145298011.6613.7614.9118.5 Y160M1-24245452.22.42.550 50DG13-35×61013172.703.614.7222221017429801416.5217.8922 Y160M1-24245452.22.42.550 50DG13-35×710 2.70 259 2980 16.32 30 Y160L-2 42 2.2 50 5013 17 3.614.7224520319.2720.8845452.42.5DG13-35×81013172.703.614.72296280230298018.6622.223.6530 Y180M-24245452.22.42.550 50DG13-35×91013172.703.614.72333315261298020.9924.7726.8430 Y200L1-24245452.22.42.550 50DG13-35×101013172.703.614.72370350290298023.2227.5329.8337 Y200L1-24245452.22.42.550 50DG20-35×316.320234.535.566.3911010510029808.889.8710.6215 Y160M2-25588892.83.03.365 65DG20-35×416.320234.535.566.39147140134298011.8713.1614.2318.5 Y160L-25588892.83.03.365 65DG20-35×516.320234.535.566.39183175167298014.7816.4517.7322 Y180M-25588892.83.03.365 65DG20-35×616.320234.535.566.39220210200298017.7619.7421.2430 Y200L1-25588892.83.03.365 65DG20-35×716.320234.535.566.39256245234298020.6723.0324.8530 Y200L1-25588892.83.03.365 65DG20-35×816.320234.535.566.39293280267298023.6626.3228.3537 Y200L2-25588892.83.03.365 65DG20-35×916.320234.535.566.39330315300298026.6529.6131.5837 Y200L2-25588892.83.03.365 65DG20-35×1016.320234.535.566.39366350334298029.5532.8935.4645 Y225M-25588892.83.03.365 65DG25-35×32025305.566.948.3311410593298010.911.7113.0915 Y160M2-25588892.73.03.365 65DG25-35×42025305.566.948.33152140124298014.5415.6217.4622 Y180M-25588892.73.03.365 65DG25-35×52025305.566.948.33190175155298018.1719.5221.8230 Y200L1-25588892.73.03.365 65DG25-35×62025305.566.948.33228210185298021.823.4226.0430 Y200L1-25588892.73.03.365 65DG25-35×72025305.566.948.33266245217298025.4428.7430.5537 Y200L2-25588892.73.03.365 65DG25-35×820255.566.94304280298029.0731.2337 Y200L2-257612.73.065 6530 8.33 248 34.92 58 3.3DG25-35×92025305.566.948.33342315279298032.7135.1439.2845 Y225M-25761582.73.03.365 65DG25-35×102025305.566.948.33380350310298036.3439.0443.6455 Y250M-25761582.73.03.365 65DG42-45×32542506.9411.6713.89158135120298020.2825.7427.2430 Y200L1-25360602.02.42.880 80DG42-45×42542506.9411.6713.89210180160298026.9634.3236.3145 Y225M-25360602.02.42.880 80DG42-45×52542506.9411.6713.89262225200298033.6342.945.3955 Y250M-25360602.02.42.880 80DG42-45×62542506.9411.6713.89315270240298040.4451.4954.4775 Y280S-25360602.02.42.880 80DG42-45×72542506.9411.6713.89368315280298047.246062.5475 Y280S-25360602.02.42.880 80DG42-45×82542506.9411.6713.89420360320298053.9168.6572.690 Y280M-25360602.02.42.880 80DG42-45×925 6.94 473 2980 60.72 90 Y280M-2 53 2.0 80 8042 50 11.6713.8940536077.2380.4160602.42.8DG42-45×102542506.9411.6713.89525450400298067.485.8189.35110 Y315S-25360602.02.42.880 8040DG40×3610121.672.783.33123120115.529805.827.117.7111 Y160M1-234.546492.63.33.940 4040DG40×4610121.672.783.3316416015429807.769.4810.2815 Y160M2-234.546492.63.33.940 4040DG40×5610121.672.783.33205200192.529809.711.8512.8515 Y160M2-2 34.5 2.6 40 4040DG40×6610121.672.783.33246240231298011.6414.2215.4218.5 Y160L-2 46 3.3 40 4040DG40×7610121.672.783.33287280269.5298013.5816.5917.9922 Y180M-2 49 3.9 40 4040DG40×8610121.672.783.33328320308298015.5218.9620.5622 Y180M-2 34.5 2.6 40 4040DG40×9610121.672.783.33369360346.5298017.4621.3323.1330 Y200L1-2 46 3.3 40 4040DG40×10610121.672.783.33410400385298019.423.725.730 Y200L1-2 49 3.9 40 40。
DG型高压锅炉给水泵型式与基本参数
沈阳水泵股份有限公司企业标准
DG型高压锅炉给水泵型式与基本参数Q/SB J02.003-2006
代替QJ/S d1.03-1996
1范围
本标准规定了DG型高压锅炉给水泵型式与基本参数。
本标准适用于50MW至200MW火电机组用的高压锅炉给水泵。
2规范性引用文件
GB/T 3216-2005回转动力泵水力性能验收试验1级和2级
4.1.3第二种表示方法
设计改进
级数
壳体为锻件用B表示;双
壳体结构用T表示
多级高压锅炉给水泵
设计顺序号
4.2.2型号示例
泵:
5DGB-10。
制订:批准:
审核:实施日期:
Q/SB J02.005-2006
5旋转方向
从驱动端看,泵为顺时针方向旋转。
H-Q
图7型泵性能曲线
3
η-Q
n=2980r/min
Pa-Q
H-Q
2DGB-10
2DG-10
3
η-Q
Pa-Q
n=2985r/min
H-Q
图8型泵性能曲线
3DG-10
3DGB-10
Q/SB J02.005-2006 n=2985r/min H-Q Pa-Q η-Q 3图9 4DG-10型泵性能曲线
Q/SB J02.005-2006 n=2900r/min H-Q Pa-Q η-Q NPSHr-Q 3图10 4DGT-8C型泵性能曲线
3型式
泵为卧式、多级、单壳体、节段式、中心支承、进出口垂直向上或向下的离心泵。
4型号
河南优质锅炉泵,高压多级锅炉泵,三昌泵业

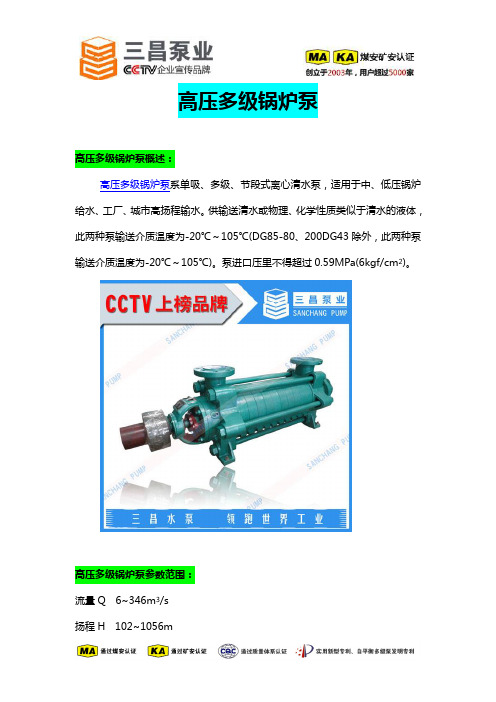

高压多级锅炉泵高压多级锅炉泵概述：高压多级锅炉泵系单吸、多级、节段式离心清水泵，适用于中、低压锅炉给水、工厂、城市高扬程输水。
供输送清水或物理、化学性质类似于清水的液体，此两种泵输送介质温度为-20℃～105℃(DG85-80、200DG43除外，此两种泵输送介质温度为-20℃～105℃)。
泵进口压里不得超过0.59MPa(6kgf/cm2)。
高压多级锅炉泵参数范围：流量Q 6~346m3/s扬程H 102~1056m高压多级锅炉泵型号说明：DG25－50×3DG－单吸、多级锅炉给水泵25－流量(m3/h)50－泵单级扬程（m）3－泵级数40DGⅠ40×340－泵进口口径（mm）DG－单吸、多级锅炉给水泵40－泵单级扬程（m）3－泵级数高压多级锅炉泵结构型式：高压多级锅炉泵的吸入口、吐出口均垂直向上，转子轴向力由平衡盘来平衡。
轴封可为填料密封，也可为机械密封。
转子的支承仅DG85-80、DG85-67、DG155-67采用滑动轴承，稀油润滑，其它泵均采用滚动轴承。
高压多级锅炉泵旋转方向：从电机端看，泵为顺时针方向旋转。
高压多级锅炉泵主要零件材质：高压多级锅炉泵的过流部件除DG85-80、200DG43材质为铸钢外，其余泵材质均为铸铁。
高压多级锅炉泵成套范围：成套供应泵、电机、止回阀、闸阀、公用底座或本身底座。
参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kg40DGⅠ40×3 610121.72.83.3123120115.529805.827.117.711 Y160M1-234.546492.63.32.9170404012540DGⅠ40×4 610121.72.83.316416015429807.769.4810.2815 Y160M2-234.546492.63.32.9170404014540DGⅠ40×5 610121.72.83.3205200192.529809.711.8512.8518.5Y160L-234.546492.63.32.9170404016540DGⅠ40×6 610121.72.83.3246240231298011.6414.6215.4218.5Y160L-234.546492.63.32.9170404018540DGⅠ40×7 610121.72.83.3287280269.5298013.5816.5917.9922 Y180M-234.546492.63.32.9170404020540DGⅠ40×8 610121.72.83.3328320308298015.5218.9620.5622 Y180M-234.546492.63.32.9170404022540DGⅠ40×9 610121.72.83.3369360346.5298017.4621.3323.1330 Y200L1-234.546492.63.32.9170404024540DGⅠ40×10 610121.72.83.3410400385298019.423.725.730 Y200L1-234.546492.63.32.91704040265DG25-50×3 1525284.16.97.8154.5150144298014.318.920.330 Y200L1-24454542.42.72.81968080270DG25-50×4 1525284.16.97.8206200192298019.125.227.137 Y200L2-24454542.42.72.81968080295DG25-50×5 1525284.16.97.8257.5250240298023.931.533.937 Y200L2-24454542.42.72.81968080315DG25-50×6 1525284.16.97.8309300288298028.637.840.745 Y225M-24454542.42.72.8196808034DG25-50×7 1525284.16.97.8360.5350336298033.444.147.555 Y250M-24454542.42.72.819680803691参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDG25-50×8 1525284.16.97.8412400384298038.250.454.275 Y280S-24454542.42.72.81968080385DG25-50×9 1525284.16.97.8463.545043229804356.76175 Y280S-24454542.42.72.81968080405DG25-50×10 1525284.16.97.8515500480298047.76367.875 Y280S-24454542.42.72.8196808043DG25-50×11 1525284.16.97.8566550528298052.569.374.690 Y280M-24454542.42.72.8196808045DG25-50×12 1525284.16.97.8618600576298057.375.681.4110 Y315S-24454542.42.72.81968080475DG80-30×3 2643487.211.913.31029083.42980121515.818.5Y160-260706933.94.3162808015DG80-30×4 2643487.211.913.3136120111.2298016202122 Y180M-260706933.94.31628080165DG80-30×5 2643487.211.913.31701501392980202526.330 Y200L1-260706933.94.3162808018DG80-30×6 2643487.211.913.3204180166.82980243031.537 Y200L2-260706933.94.31628080195DG80-30×7 2643487.211.913.3238210194.62980283536.845 Y225M-260706933.94.3162808021DG80-30×8 2643487.211.913.3272240222.4298032404255 Y250M-260706933.94.31628080225DG80-30×9 2643487.211.913.3306270250.22980364547.355 Y250M-260706933.94.3162808024DG80-30×10 2643487.211.913.33403002782980405052.575 Y280S-260706933.94.3162808025592参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDG46-50×3 2846507.812.813.9172.5150144298024.829.93137 Y200L2-2536363.22.52.832088080270DG46-50×4 2846507.812.813.9230200192298033.139.841.355 Y250M-2536363.22.52.832088080295DG46-50×5 2846507.812.813.9287.2250240298041.449.851.675 Y280S-2536363.22.52.832088080315DG46-50×6 2846507.812.813.9345300288298049.656.761.975 Y280S-2536363.22.52.832088080340DG46-50×7 2846507.812.813.9402.5350336298057.969.772.290 Y280M-2536363.22.52.832088080360DG46-50×8 2846507.812.813.9460400384298066.279.682.690 Y280M-2536363.22.52.832088080385DG46-50×9 2846507.812.813.9517.5450430298074.489.692.911Y315S-2536363.22.52.832088080405DG46-50×10 2846507.812.813.9575500480298082.799.5103.5132Y315M1-2536363.22.52.832088080430DG46-50×11 2846507.812.813.9632.5550528298091109113.5132Y315M1-2536363.22.52.832088080450DG46-50×12 2846507.812.813.9680600576298099.3119.4123.916Y315L1-2536363.22.52.83208808047580DG20×2 32.450.465.291418.143.24034.214806.287.849.1311 Y160M-460.77066.52.22.52.8255806534080DG20×3 32.450.465.291418.164.86051.314809.4211.813.715 Y160L-460.77066.52.22.52.8255806540280DG20×4 32.450.465.291418.186.48068.4148012.615.718.322 Y180L-460.77066.52.22.52.8255806546493参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kg80DG20×5 32.450.465.291418.110810085.5148015.719.622.830 Y160M-460.77066.52.22.52.8255806552680DG20×6 32.450.465.291418.1129.6120102.6148018.823.527.430 Y160L-460.77066.52.22.52.8255806558880DG20×7 32.450.465.291418.1151140120148021.927.53237 Y160M-460.77066.52.22.52.8255806565080DG20×8 32.450.465.291418.1173160137148025.131.436.645 Y160L-460.77066.52.22.52.8255806571280DG20×9 32.450.465.291418.1194180154148028.235.341.445 Y160M-460.77066.52.22.52.8255806577480DG20×10 32.450.465.291418.1216200171148031.439.245.655 Y160L-460.77066.52.22.52.82558065836DG85-67×3 558510015.323.627.8222201183298061.571.576.690 Y280M-25465653.344.4235150150846DG85-67×4 558510015.323.627.8296268244298082.195.4102.211Y315S-25465653.344.4235150150964DG85-67×5 558510015.323.627.83703353052980102.5119.3127.716Y315L1-25465653.344.42351501501126DG85-67×6 558510015.323.627.84444023652980123.1143.1152.816Y315M2-25465653.344.42351501501434DG85-67×7 558510015.323.627.85184694272980143.6166.9178.8185Y315SB-25465653.344.42351501501556DG85-67×8 558510015.323.627.85925364882980164.1190.8204.322Y315M1B-25465653.344.42351501501624DG85-67×9 558510015.323.627.86666035492980184.6214.6229.925Y315M2-25465653.344.423515015018494参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDG85-80×5 54851081523.6304404003502980122142156185 Y315M-25365664.54.45.32501001001420DG85-80×6 54851081523.6305284804202980147171187200 Y315M-25365664.54.45.32501001001490DG85-80×7 54851081523.6306165604902980171199218250 Y355-25365664.54.45.32501001001570DG85-80×8 54851081523.6307046405602980195228250280 Y355-25365664.54.45.32501001001640DG85-80×9 54851081523.6307927206302980220256281315 Y355-25365664.54.45.32501001001710DG85-80×10 54851081523.6308808007002980244285312355 Y355-25365664.54.45.32501001001790DG85-80×11 54851081523.6309688807702980269313343400 Y355-25365664.54.45.32501001001860DG85-80×12 54851081523.6309688807702980293342374450 Y400-25365664.54.45.32501001001930100DG20×2 721001262027.83543.44034148013.115.116.722 Y180L-46572702.83.54.426710080350100DG20×3 721001262027.83565.16051148019.622.72530 Y200L-46572702.83.54.426710080413100DG20×4 721001262027.83586.88068148026.230.333.337 Y225S-46572702.83.54.426710080476100DG20×5 721001262027.83510910085148032.937.941.745 Y225M-46572702.83.54.426710080539100DG20×6 721001262027.835130120102148039.345.45055 Y250M-46572702.83.54.42671008060295参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kg100DG20×7 721001262027.835152140119148045.95358.475 Y280S-46572702.83.54.426710080665100DG20×8 721001262027.835174160136148052.560.566.775 Y280S-46572702.83.54.426710080728100DG20×9 721001262027.835195180153148058.868.17590 Y280M-46572702.83.54.426710080791100DG20×10 721001262027.835217200170148065.575.583.390 Y280M-46572702.83.54.426710080854DG155-67×3 9515518526.34351.3228201177298093.6114.7122.1132Y315M1-26374732.64.55.7235150150952DG155-67×4 9515518526.34351.33042682362980124.8152.9162.8185Y315M-26374732.64.55.72351501501024DG155-67×5 9515518526.34351.33803352952980156191.1203.622Y315M-26374732.64.55.72351501501145DG155-67×6 9515518526.34351.34564023542980187.2229.3244.328Y355M2-26374732.64.55.72351501501435DG155-67×7 9515518526.34351.35324694132980218.4267.6285315Y355M3-26374732.64.55.72351501501558DG155-67×8 9515518526.34351.36085364722980249.6305.8325.7355Y355L1-26374732.64.55.7235150150170DG155-67×9 9515518526.34351.36846035312980280.8344366.445Y400-26374732.64.55.7235150150186150DG30×3 119155190334352.798.192.18414804350.55875 Y280S-47477752.83.54.7305150150570150DG30×4 119155190334352.7130.8122.8112148057.467.377.390 Y280M-47477752.83.54.730515015064096参数流量扬程转速轴功配带电动机效必须叶轮进泵重型号Q H n 率Pa功率型号率η汽蚀余量名义直径出口径m3/sL/s m r/minkw kw % m mm mm kg150DG30×5 119155190334352.7163.5152.5140148071.683.696.611Y315S-47477752.83.54.7305150150700150DG30×6 119155190334352.7196.2184.2168148085.9101116132Y315M-47477752.83.54.7305150150780150DG30×7 119155190334352.7228.9214.92521480100.3118135.216Y315M-47477752.83.54.7305150150850150DG30×8 119155190334352.7261.6245.62241480114.6134.7154.620Y355M-47477752.83.54.7305150150920150DG30×9 119155190334352.7294.3276.32521480128.9151.5173.920Y355M-47477752.83.54.7305150150990150DG30×10 119155190334352.73273072801480143.2168.3193.222Y355M-47477752.83.54.7305150150106DG280-43×3 19028834652.88096.1135.9122.4111148096.9120132.916Y315L1-47380783.04.76.0360 200 865DG280-43×4 19028834652.88096.1181.2163.21481480129.2160177.220Y315L1-47380783.04.76.0360 200 977DG280-43×5 19028834652.88096.1226.52041851480161.5200221.525Y355-47380783.04.76.0360 2001097DG280-43×6 19028834652.88096.1271.8244.822214801938240265.8315Y3556-47380783.04.76.0360 2001218DG280-43×7 19028834652.88096.1317.1285.62591480226.1280310.1355Y400-47380783.04.76.0360 2001339DG280-43×8 19028834652.88096.1362.4326.42961480258.4320354.445Y400-47380783.04.76.0360 2001459DG280-43×9 19028834652.88096.1407.7367.23331480290.7360398.745Y400-47380783.04.76.0360 20015897参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kg200DG43×3 19028834652.88096.1135.9122.4111148096.9120132.916Y315L1-47380783.04.76.0360200200140200DG43×4 19028834652.88096.1181.2163.21481480129.2160177.220Y315L2-47380783.04.76.0360200200151200DG43×5 19028834652.88096.1226.52041851480161.5200221.525Y355-47380783.04.76.0360200200162200DG43×6 19028834652.88096.1271.8244.82221480193.8240265.8315Y355-47380783.04.76.0360200200173200DG43×7 19028834652.88096.1317.1285.62591480226.1280310.1355Y400-47380783.04.76.0360200200184200DG43×8 19028834652.88096.1362.4326.42961480258.4320354.445Y400-47380783.04.76.0360200200195200DG43×9 19028834652.88096.1407.7367.23331480290.7360398.745Y400-47380783.04.76.0360200200210。
DG45-80×8型河北DG型不锈钢次高压锅炉电动给水泵

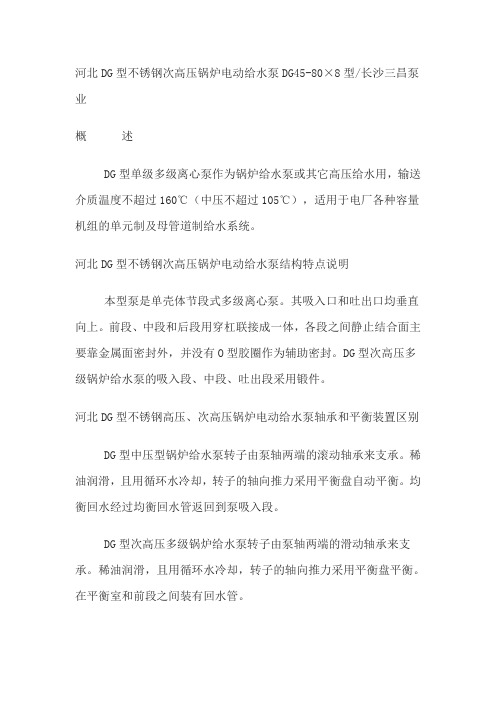

河北DG型不锈钢次高压锅炉电动给水泵DG45-80×8型/长沙三昌泵业概述DG型单级多级离心泵作为锅炉给水泵或其它高压给水用，输送介质温度不超过160℃（中压不超过105℃），适用于电厂各种容量机组的单元制及母管道制给水系统。
河北DG型不锈钢次高压锅炉电动给水泵结构特点说明本型泵是单壳体节段式多级离心泵。
其吸入口和吐出口均垂直向上。
前段、中段和后段用穿杠联接成一体，各段之间静止结合面主要靠金属面密封外，并没有O型胶圈作为辅助密封。
DG型次高压多级锅炉给水泵的吸入段、中段、吐出段采用锻件。
河北DG型不锈钢高压、次高压锅炉电动给水泵轴承和平衡装置区别 DG型中压型锅炉给水泵转子由泵轴两端的滚动轴承来支承。
稀油润滑，且用循环水冷却，转子的轴向推力采用平衡盘自动平衡。
均衡回水经过均衡回水管返回到泵吸入段。
DG型次高压多级锅炉给水泵转子由泵轴两端的滑动轴承来支承。
稀油润滑，且用循环水冷却，转子的轴向推力采用平衡盘平衡。
在平衡室和前段之间装有回水管。
DG型高压型锅炉给水泵转子由泵两端的滑动轴承来支承。
轴承用强制润滑，泵本身配带油系统，转子的轴向推力用平衡盘来平衡。
且带有止推轴承，用于承受由于工况变化而产生的残余轴向力，在平衡室体和吸水管之间装有回水管。
河北DG型不锈钢高压、次高压锅炉电动给水泵传动中压、次高压型多级锅炉给水泵通过弹性联轴器由电动机驱动。
从传动方向看，泵为顺时针方向旋转。
高压型多级锅炉给水泵通过弹性联轴器由电动机驱动，也可根据用户需要配带齿型联轴器，膜片联轴器，液力偶合器，原动机可采小汽轮机或电动机驱动，从传动方向看，泵为顺时针方向旋转长沙三昌泵业不锈钢锅炉电动给水泵性能范围(设计点)流量：Q=100~580m3/h（DG高压）Q=36~180m3/h（中压、次高压）扬程：H=740～2150m（高压）H=409~1056m（次高压）H=270~672m（中压）长沙三昌泵业DG45-80×8型锅炉电动给水泵型号说明例：DG45-80×8DG——单吸多级锅炉给水泵45——泵设计点流量80——泵单级扬程8——泵级数河北不锈钢中压、高压、次高压锅炉电动给水泵的材料区分河北不锈钢中压多级锅炉电动给水泵：吸入段、吐出段、中段优质钢导叶、叶轮铬钢平衡盘、平衡套铬钢密封环、导叶套铬钼钢河南不锈钢次高压锅炉电动给水泵：轴铬钼钢前段、中段、后段优质碳素钢导叶、叶轮、轴套优质碳素钢叶轮挡套、密封环、导叶套不锈钢平衡板、平衡盘、平衡套不锈钢河北不锈钢锅炉电动给水泵：吸入段、吐出段、中段、导叶、叶轮碳素或铬钢轴、密封环、导叶套铬钒钢或铬钢我公司目前在山东、山西、河南、河北、陕西、湖南均设有办事机构，具备完善的售后保障体系，每个服务站点都配有维护经验丰富的设备维护工程师，我公司在售产品享受全国联保，技术维护24小时专享热线：400-6999-692。
DG45-80X8型次高压多级锅炉给水泵
DG45-80X8型次高压多级锅炉给水泵概述：DG45-80型次高压锅炉给水泵为卧式多级单吸节段式离心泵，其系列锅炉给水泵是专为更新改造的新系列工业蒸汽锅炉配套的高效节能产品，不仅适用于中、低压锅炉给水，也适用于工厂、城市高扬程输水。
DG45-80X8型次高压多级锅炉给水泵参数范围：流量Q45m3/s；扬程H640m；DG45-80X8型次高压多级锅炉给水泵型号说明：例：DG45－80×8；DG－单吸、多级锅炉给水泵；45－流量(m3/h)；80－泵单级扬程（m）；8－泵级数。
DG45-80X8型次高压多级锅炉给水泵主要零部件材质：一般材质为铸钢进、出水段：ZG230-450中段：ZG230-450导叶：ZG叶轮：ZG230主轴：40Cr密封环：QT450轴套：HT250平衡盘：ZG2Cr13平衡环：锡青铜DG45-80X8型次高压多级锅炉给水泵旋转方向：从电机端看，锅炉给水泵为顺时针方向旋转。
DG45-80X8型次高压多级锅炉给水泵结构型式：泵体与泵盖构成叶轮的工作室，在进、出水法兰上制有安装真空表和压力表的管螺孔，泵体下部制有放余水的管螺孔。
叶轮为单吸闭式，设置平衡盘平衡绝大部分轴向力，同时设有推力轴承来承受可能残存的小部分轴向推力，轴承的布置使轴处于稳定的拉杆状态。
叶轮在装配前均须作严格的静平衡校验，以保证运行的平稳。
泵轴由两个巴氏合金滑动轴承支承，轴承装在泵悬架中的轴承体内，用稀油润滑。
在泵体上设有密封环，可以提高泵的容积效率，另一方面也可以避免高压水回流入吸入室，扰乱进水流场，可以保证水泵的吸入性能。
轴封一般为软填料密封，水泵工作时可引少量介质至填料函处，也可外接冷却润滑水，起水封及冷却润滑作用。
按用户的需要，可以将填料密封改为机械密封。
泵壳可在轴线处轴向拆开，DG型泵吸入口垂直向上，吐出口垂直向上，与轴心线垂直。
从驱动端方向看，水泵旋向为顺时针方向，根据用户需要也可生产逆时针方向旋转的，用户可在定货时特别提出。
给水泵检修操作规程
给水泵检修操作规程（DG85-80）一、概述DG85-80*6-12系列单吸多级分段式卧式离心泵，用于输送温度不超过160度的清水。
适用于纺织工业能量综合利用，也可输送不含固体颗粒，物理和化学性质近于水的其它介质用。
型号意义说明：DG------单吸多级分段式清水泵。
85------设计点流量，85立方米/小时。
80------设计点单级扬程80米。
6～12------级数6～级2级二、结构说明DG85-80离心式水泵卧室节段式泵。
进出口均垂直向上，泵脚位于轴线的水平线内，其结构见附图一。
1、定子部分：主要由轴承体、轴承架、前段、中段、后段、导叶、平衡室等零件用穿杠和螺栓联结而成。
整个定子通过前后段外侧的翅膀座落在泵支架上，泵支架要放在泵座上。
泵前段下部同泵支架之间有限位块连接。
为了固定的位臵，泵后段下部同泵支架之间用导向键组建连接，泵在热膨胀时体沿着导向沟槽方向移动。
前、后段间用泵罩罩上，泵的底座位单独底座，不同电机合装。
2、转子部分：见附图二主要由轴、轴套、轴套螺母、叶轮、档套、平衡档套、平衡盘等零件使用平衡键连接起来，整个转子是由两端的轴承来支撑，泵转子使用弹性柱销联轴器同电机连接。
3、平衡机构：泵的平衡机构是由径向间隙、平衡盘、轴向间隙平衡室组成。
泵的叶轮所产生的轴向力完全由平衡盘所承受，平衡机构能够自动平衡各工况下的轴向力，平衡回水流向前段。
4、轴承部分：轴承采用标准滑动轴承。
该轴承采用油环自动滑动并备有水冷室，为了补偿因加工或装配时造成的误差，以及因轴承磨损发生下沉等现象，在两端轴承座底下部配有三个调整螺钉，作为调整用。
5、泵的冷却系统。
当泵输送介质温度超过80度时，需要接通冷却水的部位有：①、填料函腔②、填料函冷却室③、水冷填料压盖④、轴承水冷室冷却水为普通自来水即可，压力为147～294千帕，流量为0.5～1立方米/小时。
6、泵的密封：1)、静密封：泵的前段、中段、后段之间的静止结合面采用金属面密封，并在密封面外设有复制密封圈，此胶圈采用特制的耐热橡胶制成，填料函水冷室同泵体之间，平衡板处均采用胶圈密封。
高压多级锅炉泵,多级高压泵生产厂家,三昌泵业
高压多级锅炉泵高压多级锅炉泵概述：高压多级锅炉泵系单吸、多级、节段式离心清水泵，适用于中、低压锅炉给水、工厂、城市高扬程输水。
供输送清水或物理、化学性质类似于清水的液体，此两种泵输送介质温度为-20℃～105℃(DG85-80、200DG43除外，此两种泵输送介质温度为-20℃～105℃)。
泵进口压里不得超过0.59MPa(6kgf/cm2)。
高压多级锅炉泵参数范围：流量Q 6~346m3/s扬程H 102~1056m高压多级锅炉泵型号说明：DG25－50×3DG－单吸、高压多级锅炉泵25－流量(m3/h)50－泵单级扬程（m）3－泵级数40DGⅠ40×340－泵进口口径（mm）DG－单吸、高压多级锅炉泵40－泵单级扬程（m）3－泵级数高压多级锅炉泵结构型式：高压多级锅炉泵的吸入口、吐出口均垂直向上，转子轴向力由平衡盘来平衡。
轴封可为填料密封，也可为机械密封。
转子的支承仅DG85-80、DG85-67、DG155-67采用滑动轴承，稀油润滑，其它泵均采用滚动轴承。
高压多级锅炉泵旋转方向：从电机端看，泵为顺时针方向旋转。
高压多级锅炉泵主要零件材质：高压多级锅炉泵的过流部件除DG85-80、200DG43材质为铸钢外，其余泵材质均为铸铁。
高压多级锅炉泵成套范围：成套供应泵、电机、止回阀、闸阀、公用底座或本身底座。
参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kg40DGⅠ40×3 610121.72.83.3123120115.529805.827.117.711 Y160M1-234.546492.63.32.9170404012540DGⅠ40×4 610121.72.83.316416015429807.769.4810.2815 Y160M2-234.546492.63.32.9170404014540DGⅠ40×5 610121.72.83.3205200192.529809.711.8512.8518.5Y160L-234.546492.63.32.9170404016540DGⅠ40×6 610121.72.83.3246240231298011.6414.6215.4218.5Y160L-234.546492.63.32.9170404018540DGⅠ40×7 610121.72.83.3287280269.5298013.5816.5917.9922 Y180M-234.546492.63.32.9170404020540DGⅠ40×8 610121.72.83.3328320308298015.5218.9620.5622 Y180M-234.546492.63.32.9170404022540DGⅠ40×9 610121.72.83.3369360346.5298017.4621.3323.1330 Y200L1-234.546492.63.32.9170404024540DGⅠ40×10 610121.72.83.3410400385298019.423.725.730 Y200L1-234.546492.63.32.91704040265DG25-50×3 1525284.16.97.8154.5150144298014.318.920.330 Y200L1-24454542.42.72.81968080270DG25-50×4 1525284.16.97.8206200192298019.125.227.137 Y200L2-24454542.42.72.81968080295DG25-50×5 1525284.16.97.8257.5250240298023.931.533.937 Y200L2-24454542.42.72.81968080315DG25-50×6 1525284.16.97.8309300288298028.637.840.745 Y225M-24454542.42.72.8196808034DG25-50×7 1525284.16.97.8360.5350336298033.444.147.555 Y250M-24454542.42.72.819680803691参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDG25-50×8 1525284.16.97.8412400384298038.250.454.275 Y280S-24454542.42.72.81968080385DG25-50×9 1525284.16.97.8463.545043229804356.76175 Y280S-24454542.42.72.81968080405DG25-50×10 1525284.16.97.8515500480298047.76367.875 Y280S-24454542.42.72.8196808043DG25-50×11 1525284.16.97.8566550528298052.569.374.690 Y280M-24454542.42.72.8196808045DG25-50×12 1525284.16.97.8618600576298057.375.681.4110 Y315S-24454542.42.72.81968080475DG80-30×3 2643487.211.913.31029083.42980121515.818.5Y160-260706933.94.3162808015DG80-30×4 2643487.211.913.3136120111.2298016202122 Y180M-260706933.94.31628080165DG80-30×5 2643487.211.913.31701501392980202526.330 Y200L1-260706933.94.3162808018DG80-30×6 2643487.211.913.3204180166.82980243031.537 Y200L2-260706933.94.31628080195DG80-30×7 2643487.211.913.3238210194.62980283536.845 Y225M-260706933.94.3162808021DG80-30×8 2643487.211.913.3272240222.4298032404255 Y250M-260706933.94.31628080225DG80-30×9 2643487.211.913.3306270250.22980364547.355 Y250M-260706933.94.3162808024DG80-30×10 2643487.211.913.33403002782980405052.575 Y280S-260706933.94.3162808025592参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/ s L/s m r/minkw kw % m mm mm kgDG46-50×3 2846507.812.813.9172.5150144298024.829.93137 Y200L2-2536363.22.52.832088080270DG46-50×4 2846507.812.813.9230200192298033.139.841.355 Y250M-2536363.22.52.832088080295DG46-50×5 2846507.812.813.9287.2250240298041.449.851.675 Y280S-2536363.22.52.832088080315DG46-50×6 2846507.812.813.9345300288298049.656.761.975 Y280S-2536363.22.52.832088080340DG46-50×7 2846507.812.813.9402.5350336298057.969.772.290 Y280M-2536363.22.52.832088080360DG46-50×8 2846507.812.813.9460400384298066.279.682.690 Y280M-2536363.22.52.832088080385DG46-50×9 2846507.812.813.9517.5450430298074.489.692.911Y315S-2536363.22.52.832088080405DG46-50×10 2846507.812.813.9575500480298082.799.5103.5132Y315M1-2536363.22.52.832088080430DG46-50×11 2846507.812.813.9632.5550528298091109113.5132Y315M1-2536363.22.52.832088080450DG46-50×12 2846507.812.813.9680600576298099.3119.4123.916Y315L1-2536363.22.52.83208808047580DG20×2 32.450.465.291418.143.24034.214806.287.849.1311 Y160M-460.77066.52.22.52.8255806534080DG20×3 32.450.465.291418.164.86051.314809.4211.813.715 Y160L-460.77066.52.22.52.8255806540280DG20×4 32.450.465.291418.186.48068.4148012.615.718.322 Y180L-460.77066.52.22.52.8255806546493参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kg80DG20×5 32.450.465.291418.110810085.5148015.719.622.830 Y160M-460.77066.52.22.52.8255806552680DG20×6 32.450.465.291418.1129.6120102.6148018.823.527.430 Y160L-460.77066.52.22.52.8255806558880DG20×7 32.450.465.291418.1151140120148021.927.53237 Y160M-460.77066.52.22.52.8255806565080DG20×8 32.450.465.291418.1173160137148025.131.436.645 Y160L-460.77066.52.22.52.8255806571280DG20×9 32.450.465.291418.1194180154148028.235.341.445 Y160M-460.77066.52.22.52.8255806577480DG20×10 32.450.465.291418.1216200171148031.439.245.655 Y160L-460.77066.52.22.52.82558065836DG85-67×3 558510015.323.627.8222201183298061.571.576.690 Y280M-25465653.344.4235150150846DG85-67×4 558510015.323.627.8296268244298082.195.4102.211Y315S-25465653.344.4235150150964DG85-67×5 558510015.323.627.83703353052980102.5119.3127.716Y315L1-25465653.344.42351501501126DG85-67×6 558510015.323.627.84444023652980123.1143.1152.816Y315M2-25465653.344.42351501501434DG85-67×7 558510015.323.627.85184694272980143.6166.9178.8185Y315SB-25465653.344.42351501501556DG85-67×8 558510015.323.627.85925364882980164.1190.8204.322Y315M1B-25465653.344.42351501501624DG85-67×9 558510015.323.627.86666035492980184.6214.6229.925Y315M2-25465653.344.423515015018494参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDG85-80×5 54851081523.6304404003502980122142156185 Y315M-25365664.54.45.32501001001420DG85-80×6 54851081523.6305284804202980147171187200 Y315M-25365664.54.45.32501001001490DG85-80×7 54851081523.6306165604902980171199218250 Y355-25365664.54.45.32501001001570DG85-80×8 54851081523.6307046405602980195228250280 Y355-25365664.54.45.32501001001640DG85-80×9 54851081523.6307927206302980220256281315 Y355-25365664.54.45.32501001001710DG85-80×10 54851081523.6308808007002980244285312355 Y355-25365664.54.45.32501001001790DG85-80×11 54851081523.6309688807702980269313343400 Y355-25365664.54.45.32501001001860DG85-80×12 54851081523.6309688807702980293342374450 Y400-25365664.54.45.32501001001930100DG20×2 721001262027.83543.44034148013.115.116.722 Y180L-46572702.83.54.426710080350100DG20×3 721001262027.83565.16051148019.622.72530 Y200L-46572702.83.54.426710080413100DG20×4 721001262027.83586.88068148026.230.333.337 Y225S-46572702.83.54.426710080476100DG20×5 721001262027.83510910085148032.937.941.745 Y225M-46572702.83.54.426710080539100DG20×6 721001262027.835130120102148039.345.45055 Y250M-46572702.83.54.42671008060295参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kg100DG20×7 721001262027.835152140119148045.95358.475 Y280S-46572702.83.54.426710080665100DG20×8 721001262027.835174160136148052.560.566.775 Y280S-46572702.83.54.426710080728100DG20×9 721001262027.835195180153148058.868.17590 Y280M-46572702.83.54.426710080791100DG20×10 721001262027.835217200170148065.575.583.390 Y280M-46572702.83.54.426710080854DG155-67×3 9515518526.34351.3228201177298093.6114.7122.1132Y315M1-26374732.64.55.7235150150952DG155-67×4 9515518526.34351.33042682362980124.8152.9162.8185Y315M-26374732.64.55.72351501501024DG155-67×5 9515518526.34351.33803352952980156191.1203.622Y315M-26374732.64.55.72351501501145DG155-67×6 9515518526.34351.34564023542980187.2229.3244.328Y355M2-26374732.64.55.72351501501435DG155-67×7 9515518526.34351.35324694132980218.4267.6285315Y355M3-26374732.64.55.72351501501558DG155-67×8 9515518526.34351.36085364722980249.6305.8325.7355Y355L1-26374732.64.55.7235150150170DG155-67×9 9515518526.34351.36846035312980280.8344366.445Y400-26374732.64.55.7235150150186150DG30×3 119155190334352.798.192.18414804350.55875 Y280S-47477752.83.54.7305150150570150DG30×4 119155190334352.7130.8122.8112148057.467.377.390 Y280M-47477752.83.54.730515015064096参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kg150DG30×5 119155190334352.7163.5152.5140148071.683.696.611Y315S-47477752.83.54.7305150150700150DG30×6 119155190334352.7196.2184.2168148085.9101116132Y315M-47477752.83.54.7305150150780150DG30×7 119155190334352.7228.9214.92521480100.3118135.216Y315M-47477752.83.54.7305150150850150DG30×8 119155190334352.7261.6245.62241480114.6134.7154.620Y355M-47477752.83.54.7305150150920150DG30×9 119155190334352.7294.3276.32521480128.9151.5173.920Y355M-47477752.83.54.7305150150990150DG30×10 119155190334352.73273072801480143.2168.3193.222Y355M-47477752.83.54.7305150150106DG280-43×3 19028834652.88096.1135.9122.4111148096.9120132.916Y315L1-47380783.04.76.0360 200 865DG280-43×4 19028834652.88096.1181.2163.21481480129.2160177.220Y315L1-47380783.04.76.0360 200 977DG280-43×5 19028834652.88096.1226.52041851480161.5200221.525Y355-47380783.04.76.0360 2001097DG280-43×6 19028834652.88096.1271.8244.822214801938240265.8315Y3556-47380783.04.76.0360 2001218DG280-43×7 19028834652.88096.1317.1285.62591480226.1280310.1355Y400-47380783.04.76.0360 2001339DG280-43×8 19028834652.88096.1362.4326.42961480258.4320354.445Y400-47380783.04.76.0360 2001459DG280-43×9 19028834652.88096.1407.7367.23331480290.7360398.745Y400-47380783.04.76.0360 20015897参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kg200DG43×3 19028834652.88096.1135.9122.4111148096.9120132.916Y315L1-47380783.04.76.0360200200140200DG43×4 19028834652.88096.1181.2163.21481480129.2160177.220Y315L2-47380783.04.76.0360200200151200DG43×5 19028834652.88096.1226.52041851480161.5200221.525Y355-47380783.04.76.0360200200162200DG43×6 19028834652.88096.1271.8244.82221480193.8240265.8315Y355-47380783.04.76.0360200200173200DG43×7 19028834652.88096.1317.1285.62591480226.1280310.1355Y400-47380783.04.76.0360200200184200DG43×8 19028834652.88096.1362.4326.42961480258.4320354.445Y400-47380783.04.76.0360200200195200DG43×9 19028834652.88096.1407.7367.23331480290.7360398.745Y400-47380783.04.76.0360200200210。
DG46-80_4型次高压锅炉给水泵
DG46-80*4型次高压锅炉给水泵
DG46-80*4型次高压锅炉给水泵DG型次高压工业蒸汽锅炉给水泵系单吸、多级节段式离心泵；本系列锅炉给水泵是专为更新改造的新系列工业蒸汽锅炉配套的高效节能产品，不仅适用于中、低压锅炉给水，也适用于工厂、城市高扬程输水。
流量Q 1.5～550m3/h扬程H 300～1600m 输送介质温度：－20℃~200℃DG型次高压锅炉给水泵型号说明：DG46-80x4JDG－单吸多级锅炉给水泵46－流量(m3/h)80－泵单级扬程（m）4－泵级数J-机械密封（不标注为填料密封）
DG46-80X4 流量46m3/h 扬程320mDG46-80X5 流量46m3/h 扬程400mDG46-80×6 流量46m3/h 扬程480mDG46-80×7 流量46m3/h 扬程560mDG46-80×8 流量46m3/h 扬程640mDG46-80×9 流量46m3/h 扬程720mDG46-80×10 流量46m3/h 扬程800mDG46-80×11 流量46m3/h 扬程880mDG46-80×12 流量46m3/h 扬程960m。
DG80-30型卧式多级锅炉给水泵-长沙中联泵业
一、概述DG80-30卧式多级泵，利用离心的原理，采用了国家推荐使用的高效节能产品的水力模型，在行业内居于技术领先地位。
该类产品长沙多级泵价格中也适中，是一种性价比很高的产品。
DG型泵系单吸、多级、节段式离心清水泵，适用于中、低压锅炉给水泵、工厂、城市高扬程输水。
供输送清水或物理、化学性质类似于清水的液体，此两种泵输送介质温度为-20℃～105℃(DG85-80、200DG43除外，此两种泵输送介质温度为-20℃～105℃)。
泵进口压里不得超过0.59MPa(6kgf/cm2)。
性能范围：流量Q：6.3-600m3/h 扬程H：17-850。
二、型号说明例DG80-30X5DG-单吸、多级锅炉给水泵80—泵的流量(m3/h)30—单级扬程(m)5—泵级数为5级三、结构说明1、泵壳体部分泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口中线与水平垂直。
2、转子部分转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。
轴上零件用平键和轴套螺母紧固使之与轴成为一体。
整个转子由两端轴承支承在泵壳体上，转子部分的叶轮数目是根据泵的级数而定。
3、轴承部分本DG型泵轴承有滑动轴承和滚动轴承两种，按型号不同而定，均不承受轴向力。
泵在运行中应当允许转子部分在泵壳体中轴向游动，不能采用向心轴承。
4、泵的密封泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间靠密封环、导叶套、填料密封，当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。
5、平衡机构平衡机构由平衡环、平衡盘、平衡套等组成，平衡机构用于平衡泵的轴向力。
四、泵结构图1、吸入段2、中段3、吐出段4、导叶5、末级导叶6、首级叶轮7、次级叶轮8、轴9、轴套10、首级密封环 11、密封环 12、导叶套 13、填料压盖 14、填料 15、轴承部件 16、尾盖17、O形密封圈 18、平衡环 19、平衡环套 20、平衡盘 21、平衡管部件 22、拉紧螺栓五、产品用途DG型：DG型泵供输送不含固体颗粒，温度低于80℃的清水或物理化学性质类似于清水的液体，适合于矿山、工厂和城市给排水工程之用。
锅炉补水泵,详细锅炉补水泵参数
DG型锅炉补水泵锅炉补水泵概述：DG型泵为单吸、多级、节段式离心清水泵。
适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
锅炉补水泵参数范围：流量Q 10~500m3/h扬程H 33~850m锅炉补水泵型号说明：DG型泵在型号表示方法上有三种，现分述如下：1）DG25-30*4“DG”－表示多级锅炉补水泵。
“25”－表示泵的流量（m3/h）。
“30”－表示泵的单级扬程（m）。
“4”－表示级数。
2）DG80-30×5多好呀“DG”－表示单级、多吸、节段式离心清水泵。
“80”－表示泵的吸入口直径（mm）。
“30”－表示泵的单级扬程（m）。
“5”－表示级数。
这种方法表示的泵只有DG80－30。
3）150DG30×5“150”－表示泵的吸入口直径（mm）。
“DG”－表示单级、多吸、节段式离心清水泵。
“30”－表示泵的单级扬程（m）。
“5”－表示级数。
锅炉补水泵结构型式：DG型泵为卧式安装，所有DG型泵的吐出口方向垂直向上。
轴向力由平衡盘来平衡。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
除DG85-67，DG155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。
锅炉补水泵的装配清洗和检查：a、用没有清洗全部的零件，在空气中干燥或用布擦干；b、检查全部零件的磨损情况，对不能确保正常运转的零件应更换新的；c、检查泵轴是否有灰尘或生锈，用千分表检查轴的不宜度（轴的径向跳动值不大于8级精度）；DG、当密封间隙超过推荐值的最大值50%时，应更换密封元件。
泵的装配顺序一般是按拆卸顺序反向进行；本型泵装配质量的好坏直接影响泵能否正常运行，并影响泵的使用寿命和性能参数；影响机组的振动和噪音。
装配中应注意以下几点：a、固定部分各零件组合后的同心度靠零件制造精度和装配质量来保证，应保护零件的加工精度和表面粗糙度、不允许磕碰、划伤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DG85-80X5型卧式锅炉给水泵概述：
DG85-80X5型卧式锅炉给水泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：400米，流量Q：85m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DG85-80X5型卧式锅炉给水泵产品结构说明
DG85-80X5型卧式锅炉给水泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DG85-80X5型卧式锅炉给水泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
如果填料太紧，轴套容易发热，同时耗费功率。
填料太松，由于液体流失要降低水泵的效率。
