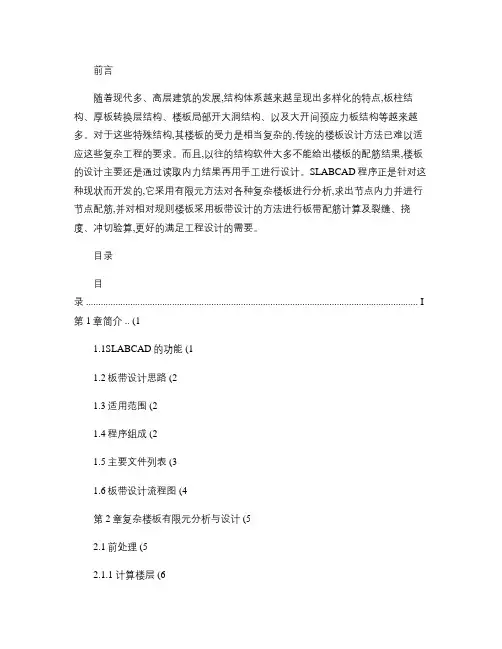

PKPM软件说明书-复杂楼板分析与设计软件SLABCAD

PKPM软件说明书-复杂楼板分析与设计软件SLABCAD

前言随着现代多、高层建筑的发展,结构体系越来越呈现出多样化的特点,板柱结构、厚板转换层结构、楼板局部开大洞结构、以及大开间预应力板结构等越来越多。

对于这些特殊结构,其楼板的受力是相当复杂的,传统的楼板设计方法已难以适应这些复杂工程的要求。

而且,以往的结构软件大多不能给出楼板的配筋结果,楼板的设计主要还是通过读取内力结果再用手工进行设计。

SLABCAD程序正是针对这种现状而开发的,它采用有限元方法对各种复杂楼板进行分析,求出节点内力并进行节点配筋,并对相对规则楼板采用板带设计的方法进行板带配筋计算及裂缝、挠度、冲切验算,更好的满足工程设计的需要。

目录目录 (I)第1章简介 .. (11.1SLABCAD的功能 (11.2板带设计思路 (21.3适用范围 (21.4程序组成 (21.5主要文件列表 (31.6板带设计流程图 (4第2章复杂楼板有限元分析与设计 (52.1前处理 (52.1.1 计算楼层 (62.1.2 参数输入 (62.1.3 楼板修改 (82.1.4 荷载输入 (102.1.5 支座沉降 (102.1.6 约束输入 (102.1.7 预应力筋 (112.1.8 生成数据 (112.2有限元分析计算 (132.3后处理 (142.3.1 荷载工况 (142.3.2 板挠度 (152.3.3 板弯矩Mx、My (172.3.4 板配筋和设计控制内力 (17 2.3.5 预应力板 (172.3.6 计算结果文本文件 (19第3章板带交互设计及验算 (20 3.1板带前处理 (203.1.1 截面划分 (203.1.2 参数设置 (213.2板带修改 (233.2板带计算 (243.2.1. 内力计算 (243.2.2. 配筋&验算 (243.3板带后处理 (243.3.1 板带类型选择 (24 3.3.2 截面显示 (243.3.3 内力结果 (253.3.4 内力包络 (26I3.3.5 配筋结果 (263.3.6 验算结果 (273.3.7 板带信息 (293.3.8 文本输出 (313.4板带设计技术条件 (32 3.4.1 板带划分 (323.4.2 截面划分 (343.4.3 内力计算 (343.4.4 板带设计及验算 (363.4.5 板带设计及验算应用简明实例 (45 第4章预应力筋的交互输入 (534.1概述 (534.1.1 程序概述 (534.1.2 技术条件 (534.1.3 使用说明 (644.2参数设置 (654.2.1 材料参数 (654.2.2 设计与施工参数 (664.3重绘图形 (674.4布索 (674.4.1 基本概念 (684.4.2 定位 (724.4.3 修改 (784.4.4 删除 (804.4.5 复制 (804.5线型 (814.5.1 线型定义 (814.5.2 线型布置 (834.5.3 线型删除 (834.5.4 线型修改 (844.5.5 线型复制 (864.6数据检查 (864.7等效荷载 (874.8层间复制 (884.8.1 标准层的层间复制 (894.8.2 非标准层的层间复制 (894.9文件保存 (894.9.1 “保存文件”菜单 (904.9.2 “存盘退出”菜单 (90第5章预应力板施工图和施工资料 (91 5.1“归并统计”菜单 (915.2“绘平面图”菜单 (92II5.3“绘定位图”菜单 (935.4“铺索顺序”菜单 (94第6章近期修改及常见问题解答 (95 6.1最新修改说明 (956.1.1 前处理修改 (956.1.2 核心分析程序修改 (976.1.3 后处理修改 (976.1.4板带交互设计及验算修改 (986.2常见问题解答 (99IIISLABCAD 第1章简介1第1章简介复杂楼板分析与设计软件SLABCAD 可完成板柱结构、厚板转换层结构、楼板局部开大洞结构、以及大开间预应力板结构等复杂类型楼板的计算分析和设计。

PKPM使用指南

PKPM使用指南

标书制作软件进入主菜单→选取或新建工作子目录→建立标书框架结构→标书编辑及生成→标书模板和用户标书的管理→人事资料、设备资料的管理上面的流程就是建立一个简单标书所需要进行的操作步骤,用户只需按照这个简单的操作流程走下去,那么一个完整的招投标书就算完成了。

一、进入主菜单软件安装完毕,自动在桌面上生成STAT&CMIS图标,如下图鼠标指示点。

双击鼠标左键――――――――――――双击单击鼠标左键――――――――――――单击双击屏幕上的STAT&CMIS图标,即启动了PKPM系列软件主菜单。

主菜单在屏幕左上角的专业分页上选择“施工管理”菜单主界面。

二、选取或新建工作子目录每做一项新的工程,都应建立一个新的子目录,并在新子目录中操作,这样不同工程的数据才不致混淆。

如工作子目录事先已建立好,则可通过【改变目录】直接选择,如尚未建立,可在目录名称下直接键入硬盘驱动器名和目录名称。

这里介绍下新建工作子目录:单击主菜单中的【改变目录】按钮,这时用户需指定要新建的目录名(双击变为填写状态)。

输入目录名称,例如:D:\快速入门,目录名称可输入:中文、英文、数字等。

输入中文应在显示屏右下角的“En”处单击,选择输入法。

然后单击【确定】按钮,弹出如下窗口。

这时单击【确定】按钮。

新建工作子目录完毕。

三、建立标书框架结构1、新建工程双击主菜单中的“标书制作”,自动进入“标书制作管理系统”窗口,如图3-1图3-1在上图界面“当前标书”的空白处单击鼠标右键,点取“新建工程”,此时弹出如图3-2。

图3-2注:工程名称是必须填写的,工程名称可用中文或英文输入,根据提示输入信息。

如工程名称:天津滨海公寓输入完毕,单击【确定】按钮,便完成新建工程,如图3-3。

图3-32、标书的框架结构编辑标书文件结构是按章、节、段落等多层结构以树形结构组织存贮的。

具体地说标书结构文件是由多章组成,每章由若干节段落构成,每节又包含若干段落,段落是标书结构的基本单位。

PKPM V4软件说明书-空间结构建模软件 SPASCAD

PKPM V4软件说明书-空间结构建模软件 SPASCAD

目录目录第一章功能简介 (1)第一节功能特点 (1)一、程序界面 (1)二、基本功能 (2)三、适用范围 (4)第二节调用锁 (5)第三节运行环境与使用限制 (6)第二章建模操作方法 (7)第一节工作方式和一些术语 (7)一、新建打开工程: (7)二、文件管理 (8)三、基本定义 (8)四、一些术语 (11)第二节快捷工具栏 (13)一、楼层显示 (13)二、选择 (14)三、显示 (18)四、工具 (21)五、快捷开关 (23)六、属性框 (23)第三节常用工具栏 (26)一、导入子结构、子结构基点 (26)二、导入PM/SAT模型(新) (26)三、导入DXF网格 (27)四、导出到PM (28)五、导出DXF网格 (28)六、导入导出spt文本 (29)七、快速建模 (29)第四节网格 (45)一、直线网格 (47)二、多段线网格 (48)三、平行网格 (48)I目录四、圆弧 (48)五、复制网格 (49)六、删除网格 (49)七、网格分割 (50)八、删除节点 (50)九、取消节点 (50)十、点面垂线 (50)十一、节点投影到基面 (51)十二、网点拖动 (51)十三、网点镜像 (51)十四、网格阵列 (52)十五、路径复制 (53)十六、网格延伸 (54)十七、弧/投影 (54)十八、弧/弧长 (55)十九、旋转放样 (56)二十、斜面延伸 (57)二十一、斜面拉伸 (58)二十二、形成网点,选择形成网点 (60)二十三、清理网点 (60)二十四、工作基面 (60)第五节构件布置 (63)一、柱布置 (63)二、梁布置 (66)三、斜杆布置 (67)四、两点布置柱、梁、斜杆 (67)五、构件复制,构件角度 (67)六、柱替换、梁替换、支撑替换 (67)七、构件删除 (67)八、材料指定 (67)九、墙布置 (70)十、板布置 (72)十一、墙板删除 (72)十二、墙洞口布置和删除 (73)十三、强制生成墙板,投影生成墙板 (73)第六节荷载布置 (75)II目录一、荷载定义 (75)二、荷载布置 (80)三、点荷拷贝 (82)四、杆荷拷贝 (82)五、点荷删除 (83)六、杆荷删除 (83)七、墙板荷删除 (84)八、温差荷载 (84)九、挡风面体型系数输入风荷载 (86)十、动力激励功能 (89)十一、吊车荷载 (90)第七节特殊构件 (92)一、抗震 (92)二、约束 (92)三、杆端约束 (97)四、特殊节点 (98)五、特殊梁 (98)六、特殊柱 (101)七、特殊墙 (102)八、特殊板 (103)九、特殊构件 (104)十、多塔 (106)第三章结构计算 (100)一、模型统计 (100)二、模型检查 (101)三、工况组合 (102)四、PMSAP数据 (103)五、设计参数、计算及结果查看 (103)第四章基础接口 (105)一、基础数据 (105)二、数据删除 (106)三、导出基础 (106)第五章工具 (109)一、查找构件 (109)III目录二、ID删除构件 (109)三、构件类型转换 (110)四、查pmsap数据 (110)五、查pmsap对应关系 (111)六、SPASCAD提供右侧快捷工具栏 (111)第六章结构空间建模综合实例 (112)第一节实例1_基本功能 (112)一、基本原理 (112)二、网格的输入 (112)三、杆件布置 (114)四、墙板布置 (114)五、查询修改 (116)六、荷载布置 (117)第二节实例2_进阶操作 (118)一、基本几何信息输入 (118)二、结构模型杆件信息输入 (122)三、结构模型附加信息输入 (125)四、结构模型荷载信息输入 (126)五、结构分析计算 (127)附录A 标准截面 (129)IV第一章功能简介第一章功能简介第一节功能特点SPASCAD采用了带有z坐标的真实空间结构模型输入方法,适用于各种类型的建筑结构的建模,为PMSAP三维结构分析提供了前处理功能。

PKPM使用手册、说明及使用方法

PKPM使用手册、说明及使用方法

PKPM使用手册、说明及使用技巧一、人机交互方式本章执行PMCAD的主菜单A、人机交互方式输入各层平面数据1. 特点本程序采用屏幕交互式进行数据输入,具有直观、易学,不易出错和修改方便等特点。

PMCAD系统的数据主要有两类:其一是几何数据,对于斜交平面或不规则平面,描述几何数据是十分繁重的工作,为此本程序提供了一套可以精确定位的做图工具和多种直观便捷的布置方法;其二是数字信息,本程序大量采用提供常用参考值隐含列表方式,允许用户进行选择、修改,使数值输入的效率大大提高.对于各种信息的输入结果可以随意修改、增删,并立即以图形方式显现出来。

使用户不必填写一个字符的数据文件,为用户提供了一个十分友好的界面.由于该程序采用本专题自行开发的图形支持系统,具有下拉菜单、弹出菜单等目前最流行的界面风格,图形快捷清晰、色彩鲜明悦目、中文提示一目了然、支持各类显示屏。

2. 如何开始交互输入数据在运行程序之前应进行下列准备工作:(1) 熟知各功能键的定义(2) 为交互输入程序准备配置文件.配置文件各为WORK。

CFG,在PM程序所在子目录中可以找到该文件的样本,用户需将其拷入用户当前的工作目录中,并根据工程的规模修改其中的“Width”值和“Height"值,它们的含意是屏幕显示区域所代表的工程的实际距离。

其它项目一般不必修改。

(3) 从PMCAD主菜单进入交互式数据输入程序,程序将显示出下列菜单:对于新建文件,用户应依次执行各菜单项;对于旧文件,用户可根据需要直接进入某项菜单.完成后切勿忘记保存文件,否则输入的数据将部分或全部放弃。

(4)程序所输的尺寸单位全部为毫米(mm)。

3. 各结构标准层的描述过程本程序对于建筑物的描述是通过建立其定位轴线,相互交织形成网格和节点,再在网格和节点上布置构件形成标准层的平面布局,各标准层配以不同的层高、荷载形成建筑物的竖向结构布局,完成建筑结构的整体描述.具体步骤正如进入程序时所出现的菜单次序一样:第1步:“轴线输入”是利用作图工具绘制建筑物整体的平面定位轴线。

PKPM V 软件说明书 钢结构设计软件 STS技术条件

PKPM V 软件说明书 钢结构设计软件 STS技术条件

STS技术条件
3.3.3 考虑屈曲后强度的抗剪承载力设计值计算.................................. 36 3.3.4 构件的强度计算.............................................................................. 37 3.3.5 变截面刚架构件的稳定计算.......................................................... 38 3.3.6 斜梁计算.......................................................................................... 46 3.3.7 局部稳定验算.................................................................................. 47 3.3.8 结构变形控制.................................................................................. 48 3.4 其他截面类型的构件................................................................................ 48 3.4.1 钢管混凝土与钢管混凝土格构式截面的计算.............................. 48 3.4.2 玻璃幕墙铝合金型材的验算.......................................................... 48 3.4.3 混凝土双肢柱的计算...................................................................... 48 3.4.4 波形腹板截面设计.......................................................................... 49 第四章 节点设计技术条件 ................................................................................... 51 4.1 连接计算基本规定 ..................................................................................... 51 4.1.1 抗震设计调整.................................................................................. 51 4.1.2 基本连接设计假定.......................................................................... 51 4.1.3 基本连接验算.................................................................................. 52 4.1.3.1 焊接连接....................................................................................... 52 4.1.3.2 螺栓连接....................................................................................... 53 4.1.3.3 锚栓连接....................................................................................... 55 4.1.3.4 连接板强度................................................................................... 55 4.1.3.5 柱脚底板厚度............................................................................... 55 4.2 连接节点设计 ................................................................................................ 57 4.2.1 梁柱交接节点域.............................................................................. 58 4.2.2 梁柱连接.......................................................................................... 59 4.2.3 主次梁连接...................................................................................... 69 4.2.4 梁梁拼接连接.................................................................................. 71 4.2.5 柱拼接连接...................................................................................... 76 4.2.6 柱脚连接.......................................................................................... 76 4.2.7 支撑连接.......................................................................................... 90 4.2.8 门式刚架连接.................................................................................. 91 4.2.9 桁架、支架节点连接...................................................................... 95 4.2.10 管桁架节点连接.............................................................................. 97 第五章 三维建模二维计算技术条件 ................................................................. 102 5.1 概述 ......................................................................................................... 102 5.2 技术条件说明 ......................................................................................... 102 5.2.1 导荷节点........................................................................................ 102 5.2.2 横向立面的荷载............................................................................ 103 5.2.3 纵向立面的受荷范围.................................................................... 104

PKPM V4.1说明书-QY-Chimney

PKPM V4.1说明书-QY-Chimney
使用说明书....................................................................................................................................................................1
1.1 功能介绍........................................................................................................................................................ 1 1.1.1 筒身计算............................................................................................................................................. 1 1.1.2 基础计算............................................................................................................................................. 1 1.1.3 绘制施工图................................................................................................................................相关文档都是受专利法和著作权法保护的产品,版

PKPM施工安全设施计算系列软件说明书

PKPM施工安全设施计算系列软件说明书

PKPM施⼯安全设施计算系列软件说明书建筑施⼯安全设施计算软件SGJS使⽤说明和技术条件中国建筑科学研究院建筑⼯程软件研究所2011.09⽬录第⼀部分总述 (1)前⾔ (1)第⼀章软件的安装 (3)第⼆章软件的界⾯ (6)第⼆部分⼯程管理 (13)第⼀章⼯程及⼯程数据管理 (13)第⼆章⼯程⽅案管理 (15)第三部分主要计算内容 (17)第⼀章脚⼿架⼯程 (17)第⼀节落地式钢管脚⼿架设计 (18)第⼆节悬挑式型钢脚⼿架设计 (27)第三节悬挑式钢管脚⼿架设计 (34)第四节悬挑架阳⾓型钢设计 (36)第五节爬架计算 (38)第六节门式落地外架设计 (38)第七节落地式卸料平台设计 (40)第⼋节悬挑式卸料平台设计 (43)第九节格构式型钢井架的设计 (46)第⼗节⽵⽊脚⼿架的设计 (50)第⼗⼀节扣件钢管脚⼿架构造要求 (51)第⼆章碗扣脚⼿架⼯程 (53)第⼀节楼板模板⽀撑架设计计算 (53)第⼆节梁模板的⽀撑架设计计算 (58)第三章模板⼯程 (64)第⼀节柱模板的设计计算 (64)第⼆节梁模板计算 (69)- I -第三节⼤梁侧模及墙模板的设计计算 (71)第四节楼板模板⽀撑架设计计算 (75)第五节梁模板的⽀撑架设计计算 (80)第六节门式梁模板架设计计算 (87)第七节门式板模板架设计计算 (88)第⼋节混凝⼟受冲切承载⼒、局部受压计算 (88)第九节钢⽊⽴柱计算 (89)第四章塔吊基础⼯程 (89)第⼀节天然地基塔吊基础设计 (89)第⼆节矩形承台桩基础设计 (92)第三节三桩基础塔吊基础设计 (99)第四节单桩基础塔吊基础设计 (102)第五节⼗字交叉梁桩式基础设计 (106)第六节⼗字交叉梁基础设计 (107)第七节塔吊三附着设计计算 (108)第⼋节塔吊四附着设计计算 (112)第九节塔吊稳定性验算 (113)第⼗节塔吊桩基础稳定性计算 (114)第⼗⼀节格构柱稳定性计算 (116)第五章结构吊装⼯程 (117)第⼀节吊绳计算 (117)第⼆节吊装⼯具计算 (119)第三节滑车和滑车组计算 (122)第四节卷扬机牵引⼒和锚固压重计算 (123)第五节锚锭计算 (126)第六节柱绑扎吊点位置计算 (129)第六章⼤体积混凝⼟ (130)第七章混凝⼟⼯程 (134)第⼋章降排⽔⼯程 (138)第九章临时设施⼯程 (139)- II -第⼀节⼯地临时供⽔量计算 (139)第⼆节供⽔管径的计算 (141)第三节⼯地材料储备计算 (141)第四节⼯地临时供热计算 (141)第⼗章钢筋⽀架⼯程 (141)第⼀节钢筋⽀架⼯程 (142)第⼗⼀章附录⼯程 (144)第四部分⽅案设计 (145)第⼀章脚⼿架⼯程⽅案 (145)第⼀节落地式钢管脚⼿架施⼯⽅案 (146)第⼆节悬挑式脚⼿架⽅案 (152)第三节悬挑式卸料平台施⼯⽅案 (154)第⼆章模板⼯程⽅案 (155)第⼀节梁板模板⽀撑架⽅案设计 (155)第⼆节⼤模板⽅案设计 (157)第三节爬模施⼯⽅案设计 (158)第三章塔基施⼯⽅案的设计 (159)第⼀节梁板式基础设计 (159)第⼆节天然基础设计 (166)第三节桩与⼗字梁塔基⽅案设计 (166)第四节桩与承台塔基⽅案设计 (167)第四章起重结构吊装⽅案 (168)第⼀节龙门式型钢架⽅案 (168)第五章降排⽔⽅案 (168)第⼀节轻型井点降⽔施⼯⽅案 (168)第六章基坑施⼯⽅案 (168)第⼀节地下连续墙施⼯⽅案 (169)第⼆节⼟钉墙施⼯⽅案 (170)第三节钢板桩施⼯⽅案 (170)- III -第四节钢⽀撑安装施⼯⽅案 (170)第六节⼟层锚杆施⼯⽅案 (170)第七章施⼯⼯艺演⽰ (171)第⼀节落地式脚⼿架施⼯ (171)第⼆节混凝⼟墙施⼯ (171)第三节混凝⼟柱施⼯ (171)产品技术⽀持 (173)- IV -第⼀部分总述前⾔我国加⼊WTO,建筑施⼯领域⾯临国际竞争,国外建筑商在参与国内⼯程承包的同时,带来了国际先进的施⼯技术和管理模式。

PKPM操作步骤及使用

PKPM操作步骤及使用

一,打开PKPM首页,改变目录一行改变你结果的存储路径。

二,PMCAD,建筑模型与荷载输入。

(1)输入图形文件名后,点击确认。

(2)轴线输入,选择正交轴网,在上开间,左进深选择栏中输入轴网数据.点击确定。

(3)点击轴线命名,TAB键成批输入,移光标点取起始轴线。

按ESC键后输入轴线。

命1,同样的在纵轴命名,起始轴号为A(4)楼层定义:柱布置,在柱截面列表中新建柱截面,点击布置,用窗口选择方式布置柱网。

方便快捷,当然也可以用其他三种方式。

柱布置用到大家的结构力学知识和钢混知识。

柱子的截面高度需要用钢混的长细比和轴压比两项综合确定。

主梁布置,与柱布置方法一样,要注意的一点是,次梁也需在主梁布置中布置,PKPM会自动根据梁的线刚度比确定主次梁,不需要大家再人为的布置主次梁了。

主次梁的截面高度需根据梁的宽度确定:主梁取宽度的1/8至1/12,次梁取宽度的1/12至1/15,梁的宽度取梁高度的1/3至1/2。

(5)本标注层信息:修改板厚为90mm,梁柱混凝土等级改为30(框架结构的混凝土强度最低为C30),梁柱钢筋类别为HRB400,根据需要该层高。

(6)荷载输入:楼面恒活,添加楼面恒荷载(恒荷载包括现浇板重量0.09X25+板顶抹灰20mm0.02X17+板底抹灰15mm0.0015X17+装饰材料面层荷载0.65+规范规定的装修荷载0.5:以90mm现浇板为例,装饰面层选用水磨石地面,此地面荷载最重,一般地面选用4.2KN/mm)及活荷载(规范规定为2)。

注意顶层屋面荷载(屋顶层的恒载包括保温层和隔热层)与其它标注层不一样,屋面荷载比较重,一般选用5.5。

设计参数,按照截图所示修改信息。

地震烈度为6度,基本风压为0.45。

(7)楼层组装根据需要增加楼层层数,如截图所示。

复制层数为四层,标准层1荷载标注层1:4.2,2.0。

在增加一顶层,复制层数一层,标准层1,荷载标注层2:5.5,0.5。

此建筑物的层数为5层。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

前言 (1)
第1章简介 (2)
1.1楼板设计软件的基本功能 (2)
1.2板带设计概要 (4)
1.3适用范围 (5)
第2章复杂楼板参数与模型输入 (6)
2.1参数输入 (7)
2.1.1基本参数 (8)
2.1.2设计参数 (11)
2.1.3工况信息 (13)
2.1.4舒适度信息 (14)
2.2柱帽输入 (15)
2.3洞口输入 (17)
2.4空心板输入 (18)
2.5计算区域 (20)
2.6布筋方向 (20)
2.7修改板厚 (21)
2.8荷载输入 (21)
2.9舒适度工况、荷载输入 (23)
2.9.1舒适度工况管理 (24)
2.9.2舒适度荷载输入 (25)
2.9.3舒适度荷载删除 (27)
2.10约束输入 (27)
2.11板带生成 (28)
2.12构件属性 (30)
2.13网格划分 (30)
2.14生成数据 (31)
第3章复杂楼板分析与设计 (32)
第4章复杂楼板后处理 (34)
4.1有限元挠度结果 (34)
4.2有限元内力结果 (36)
4.3有限元配筋结果 (37)
4.4板带设计结果 (38)
4.4.1板带几何材料信息 (39)
4.4.2板带内力信息 (39)
4.4.3板带配筋及验算信息 (40)
4.5冲切结果 (41)
4.6舒适度结果 (42)
4.7文本查看 (44)
4.7.1有限元结果文件 (44)
4.7.2板带结果文件 (44)
4.7.3冲切验算结果文件 (46)
4.7.4舒适度结果文件 (46)
第5章楼板施工图 (47)
5.1参数设置 (49)
5.2绘新图 (63)
5.3楼板计算 (64)
5.4计算结果 (68)
5.5施工图 (71)
5.6板带 (76)
5.7平法标注 (79)
5.8空心砌块 (81)
5.9桁架钢筋叠合板 (82)
5.10PK叠合板 (84)
5.11通用功能 (86)
5.12标注 (87)
5.13层间板 (87)
5.14修改板厚及楼板荷载 (87)
第6章技术条件 (89)
6.1有限元分析与设计技术条件 (89)
6.1.1有限元分析模型 (89)
6.1.2空心楼板计算模型 (89)
6.1.3空心楼板设计 (91)
6.2板带计算与设计技术条件 (91)
6.2.1板带划分 (91)
6.2.2截面划分 (93)
6.2.3内力计算 (93)
6.2.4板带设计及验算 (95)
6.3舒适度分析技术条件 (99)
6.3.1动力荷载概述 (99)
6.3.2固有模态分析 (99)
6.3.3动力学时程分析 (102)
6.3.4关于动力学分析的补充说明 (103)
6.4板施工图技术条件 (106)
6.4.1板的弹性计算规则 (106)
6.4.2配筋设计 (107)
6.4.3裂缝和挠度计算 (108)
6.4.4人防计算 (108)
前言
随着现代多、高层建筑的发展,结构体系越来越呈现出多样化的特点,除了普通结构外,板柱结构、厚板转换层结构、楼板局部开大洞结构等越来越多。

除了对普通结构采用传统的楼板设计方法外,对于这些特殊结构,其楼板的受力是相当复杂的,传统的楼板设计方法已难以适应这些复杂工程的要求。

SLABCAD程序针对复杂楼板设计而开发的,它采用有限元方法对各种复杂楼板进行分析,求出节点内力并进行节点配筋,并对相对规则楼板采用板带设计的方法进行板带配筋计算及裂缝、挠度、冲切验算,更好的满足工程设计的需要。

楼板设计软件,整合了SLABCAD模块与板施工图模块,可以完成普通楼板与复杂楼板的设计。

第1章简介
楼板设计软件,包含复杂楼板分析与设计软件SLABCAD与板施工图两个模块,不但可以按照传统方法进行楼板设计,也可完成例如板柱结构、厚板转换层结构、楼板局部开大洞结构、以及大开间预应力板结构等复杂类型楼板的计算分析和设计。

它接力PMCAD的模型数据和SA TWE的全楼三维计算结果,实现结构楼板的设计。

图1-1 新版SLABCAD主菜单
1.1 楼板设计软件的基本功能
楼板设计软件“SLABCAD”模块基本功能主要有:
进行各种复杂楼板的竖向荷载作用下的楼板内力计算及设计。

可以在楼板上开任意形状洞口、添加柱帽、添加约束等信息。

程序根据选择的单元划分精度自动搜索边界进行有限元单元划分,如果洞口较小则自动忽略。

可以修改楼板厚度,修改楼板恒、活均布荷载,以及分房间布置人防荷载,并可给楼板施加点荷载和线荷载。

对普通框架结构楼板的竖向荷载作用下的楼板内力计算及设计,考虑框架梁的刚度影响;
对大而复杂的楼板可以分区域进行分析设计,程序允许用户自己选择计算区域,并对指定计算区域内的楼板进行分析,给出分析和设计结果。

对板柱结构、板柱剪力墙结构,进行柱上板带、跨中板带的二次分析,对柱上板带可以考虑水平荷载的作用。

并且柱上板带、跨中板带进行了符合相应规范的设计配筋,给出裂缝验算、挠度验算及冲切验算结果;
对设有预应力的楼板,首先定义预应力钢筋的线型和摆放方向,据此生成预应力等效荷载,根据柱上板带、跨中板带的设计分析方法,考虑板带的非预应力配筋、板带截面的抗裂验算、挠度验算等。

还可以对预应力楼板进行施工图设计。

楼板设计软件“板施工图”模块基本功能主要有:
完成结构平面图绘制
按照弹性算法进行楼板施工图设计
按照塑性算法进行楼板施工图设计
读取SLABCAD结果进行施工图设计
按照弹性算法与SLABCAD结果包络进行施工图设计
楼板设计软件“楼板舒适度”模块基本功能主要有:
从PMCAD中读取楼板模型,将楼板相连的墙、柱、支撑等构件自动转换为等效弹簧约束;
可以读取SLABCAD中定义的柱帽、洞口、加腋板、荷载等数据;
选择全层楼盖或者楼盖的部分区域作为分析对象;
给楼盖的目标区域施加动力学载荷,包括固定时程载荷和移动时程载荷;
对楼盖结构进行模态分析,计算其固有频率和固有振型;
对楼盖结构进行动力学时程分析,提供两种分析方法:模态叠加法和直接法; 显示楼盖结构的固有频率以及振型图;
显示楼盖结构的最大加速度包络图;
显示楼盖结构最大加速度位置对应的加速度时程曲线;
1.2 板带设计概要
板带设计方法的思路如下:
PM建模时在柱上板带位置输入等代梁。

等代梁宽度宜按柱上板带规则取,即高规规定的水平力计算下的板带宽度取值,高度取板厚。

使用SATWE(或SAT8)软件进行整体分析。

对竖向荷载(恒载、活载、人防和竖向地震)进行有限元分析。

如果是预应力板结构则布置板的预应力钢筋,程序求出预应力等效荷载并对预应力等效荷载
作用下板进行有限元分析。

借鉴板柱体系常用的等代框架的思路,对楼板划分柱上板带和跨中板带,对柱上板带,水平荷载作用下的内力取SATWE的计算结果,竖向作用(包括预应
力荷载)内力取有限元分析的结果进行积分。

对于跨中板带,只取有限元积分
的结果。

板带配筋。

程序区分预应力板带和非预应力板带,非预应力板带按照受弯构件或偏心受拉构件进行配筋,预应力板带则按照预应力板柱结构设计的相关规程
计算出非预应力配筋。

板带验算。

对非预应力板带进行裂缝宽度验算、挠度验算,对预应力则进行应力、挠度验算,同时还对各种类型的楼板板柱节点进行抗冲切验算。

可以方便地查看有限元分析结果,板带内力及包络图,配筋结果,验算结果。

对预应力楼板进行预应力筋统计、定位及铺索顺序等施工图设计。

综上所述,新版SLABCAD对板柱体系等楼板结构给出了更加完整的设计。

板带设计流程图。
