全桥式周边传动刮泥机
BG18.5周边传动刮泥机技术说明
BG18.5周边传动刮泥机技术说明1．主要技术参数池径φ18.5m池深4m池边水深 3.5m周边线速度~2m/min电机功率0.37kw设备重量5300kg2．主要零部件材质工作桥CS+Epoxy驱动端梁CS+Epoxy中心支座CS+Epoxy刮臂和刮泥板CS+Epoxy导流筒CS+Epoxy撇渣板CS+Epoxy挡渣板CS+Epoxy排渣筒CS+EpoxyV型出水堰CS+Epoxy3．驱动减速电机减速电机制造商 SEW额定输出功率 0.37kW电源 380V /50Hz电机防护等级 IP55绝缘等级 F4．主要结构特点4.1结构原理半桥式周边传动刮泥机在一端驱动机构的带动下沿圆形池面走道连续运行。
在运行过程中，底部对数螺旋线刮泥板在铰支刮臂的拖动下将沉积在池底的污泥推向中心泥槽，然后通过排泥管定时排出池外。
同时，位于水面的撇渣板将飘浮在水面的浮渣、泡沫等撇向池边，由耙渣机构将浮渣耙入排渣筒，排出池外。
同时，电动刷旋转清洗出水槽和出水堰。
4.2工作桥工作桥采用方管制作形成桁架梁结构，美观大方，风阻小。
走道采用镀锌钢钢板。
工作桥制作充分考虑刮泥机整体自重的同时，还考虑刮泥对其产生的弯矩以及操作、维护产生的载荷等，使工作桥在工作时整体挠度不大于1/1000，承载大于200kg/m2。
桥架一端设有钢制踏步，方便从池边走到工作桥上，另一端为封闭结构。
4.3驱动端梁驱动端梁框架由型钢构成，行走轮轮毂为铸铁，外缘为工程橡胶轮。
行走轮两端轴承为调心带座轴承，便于安装和调整。
行走驱动装置采用轴装式平行轴斜齿轮减速电机。
在减速电机的上端安装有过载保护机构，当刮泥机负载超过设计负荷时，行程开关被触动发出信号，使刮泥机停止运行。
4.4刮臂刮泥系统该设备设有一组对数螺旋线刮泥板，刮泥板由铰支刮臂拖动前进，其下部装有尼龙滚轮，整个结构轻巧合理。
此外刮泥板下缘固定有夹布橡胶刮板，橡胶刮板上有腰形孔，可上下调节，与池底紧密配合。

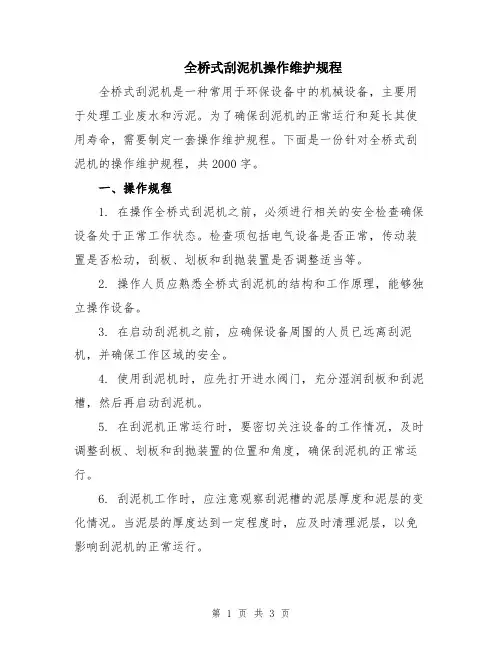

全桥式刮泥机操作维护规程
全桥式刮泥机操作维护规程全桥式刮泥机是一种常用于环保设备中的机械设备，主要用于处理工业废水和污泥。
为了确保刮泥机的正常运行和延长其使用寿命，需要制定一套操作维护规程。
下面是一份针对全桥式刮泥机的操作维护规程，共2000字。
一、操作规程1. 在操作全桥式刮泥机之前，必须进行相关的安全检查确保设备处于正常工作状态。
检查项包括电气设备是否正常，传动装置是否松动，刮板、划板和刮抛装置是否调整适当等。
2. 操作人员应熟悉全桥式刮泥机的结构和工作原理，能够独立操作设备。
3. 在启动刮泥机之前，应确保设备周围的人员已远离刮泥机，并确保工作区域的安全。
4. 使用刮泥机时，应先打开进水阀门，充分湿润刮板和刮泥槽，然后再启动刮泥机。
5. 在刮泥机正常运行时，要密切关注设备的工作情况，及时调整刮板、划板和刮抛装置的位置和角度，确保刮泥机的正常运行。
6. 刮泥机工作时，应注意观察刮泥槽的泥层厚度和泥层的变化情况。
当泥层的厚度达到一定程度时，应及时清理泥层，以免影响刮泥机的正常运行。
7. 在刮泥机工作过程中，如遇到异常情况，如设备噪音过大、传动装置卡住、电气系统出现故障等，应立即停机检修，并及时报修。
二、维护规程1. 刮泥机的日常维护工作包括清洗设备，润滑设备，检查设备的工作状态等。
2. 在对刮泥机进行清洗时，应当先切断电源，并确保设备不会意外启动。
然后使用清水或清洗剂清洗设备的各个部位，同时可使用软刷或布进行清洁。
3. 润滑刮泥机的关键部位，如轴承、链条等，以保证设备的正常运转。
润滑工作可以选用润滑脂或润滑油进行，根据设备的需要进行定期润滑。
4. 定期检查刮泥机各个零部件的工作状态和紧固情况，如发现松动或损坏的部件，应及时更换或修复。
5. 对于电气系统部分，应每隔一段时间进行检查和维护，确保电气系统的正常工作。
包括检查电线、插头等是否有明显的损坏或老化，检查电机的工作情况等。
6. 长期停用全桥式刮泥机时，应将设备进行彻底清洗和维护，防止水垢、污泥等残留物对设备造成腐蚀或损坏。
奥贝尔氧化沟工艺主要设备及参数
奥贝尔氧化沟工艺主要设备及参数小集污水处理站主要工艺设备及参数粗格栅作用：用来去除可能堵塞水泵机组及管道阀门的较粗大悬浮物，保证后续处理设施正常运行。
主要设备及参数：回转式格栅除污机：B=900mm b=20mm α=70° n=1.1Kw 配套无轴螺旋输送机电动闸门启闭装置：型号QDA60 电机功率1.5kw 输出转矩600N.m 电压380V 输出转速24r/min 电流4.12A 工作制短时10分钟常州市衡春阀门设备有限公司污水提升泵：型号WQ2400-616-Z-300 流量700mз/h 配用功率37kw 扬程14m 同步转速980r/min 排出口径300mm 重量865kg 额定电压380V 额定电流71A 频率50Hz 相数3 上海凯泉泵业集团有限公司细格栅作用：用来去除可能堵塞水泵机组及管道阀门的中小型悬浮物，保证后续处理设施正常运行。
砂水分离间作用：将旋流沉砂池的砂水混合物分离，泥砂外排。
主要设备及参数：回转式格栅除污机：B=1000 b=3mm N=1.5Kw旋流沉砂设备：D=3050mm d=1500mm N=1.1Kw 配套排砂电动阀、手动阀，洗砂电动阀、手动阀，吸砂电动、手动阀及空气和排砂管路、管件罗茨鼓风机：Q=2.03m3/min P=44.1kpa N=3.0 Kw配水井作用：收集污水，达到一定容量后，将污水均匀分配给厌氧池进行处理，减少流量变化给处理系统带来的冲击。
厌氧池作用：利用厌氧菌的作用，使有机物发生水解、酸化和甲烷化，去除废水中的有机物，并提高污水的可生化性，有利于后续的好氧处理。
主要设备及参数：低速潜水推流器：型号DOT040*1800 电机功率4kw 转速38r/min 整机质量680kg奥贝尔氧化沟作用：利用微生物的氧化分解及转化功能，以污水的有机物作为微生物的营养物质，通过微生物的代谢作用，使污水中的污染物质被降解、转化，污水得以净化。
某污水处理厂设备一览表
脱水机房 转股浓缩机
冲洗水泵 在线混合器 絮凝剂制备系统 污泥进料螺旋泵 絮凝剂投放泵 浓缩污泥出料螺旋泵 污泥电磁流量计（DN150） 污泥电磁流量计（DN25）
电控柜 厢式板框压滤机 熟石灰投放装置 FeC3L 投加装置 泥药混合搅拌罐
进泥螺旋泵 进泥隔膜泵 盐酸滤布清洗装置
储水箱 高压冲洗水泵
空压机 冷干机
