134单元催化剂装填方案
方案十二(催化剂装填方案)未完
催化剂装填2.3.1加氢精制催化剂及加氢裂化催化剂的装填2.3.1.1催化剂装填前系统具备条件及检查项目1．反应系统管线试压及吹扫已经结束。
2．反应系统烘干结束，并应保持干燥。
3．急冷氢接管经过流通试验，并在现场作最后检查。
4．检查反应器内部安装是否符合设计要求。
5．检查催化剂装填需要拆除有关部件。
6．隔离反应器R101、R102，三级检查落实。
2.3.1.2催化剂装填前的准备工作及注意事项一. 反应器外的准备工作：1．将所有的装填材料工具（见清单），催化剂及惰性瓷球有秩序地安置好，以便装填。
2．反应器附近地面设立催化剂装桶的临时工作平台，备好升降叉车，反应器顶起重葫芦经检验好用。
搭一个临时防雨作业棚。
3．将实际要装填的催化剂瓷球过磅称毛重，装填时再称空桶和剩下的催化剂及瓷球，得出装填净重，并做好记录。
4．催化剂顶人孔法兰面及法兰环应上黄油并复盖保护，以免损坏密封面。
5．准备好反应器热偶防护套。
6．反应器各冷氢处安装临时仪表风供风。
仪表风与N2连接管线加盲板隔离（注意在催化剂装填过程中不能让仪表风穿过催化剂床层）。
7．进入反应器前必须测定反应器的氧浓度＞20%方可进入。
8．装填人员必须穿戴干净的规定的工作服、工作鞋，在器内工作人员必须轮换进行，工作完毕必须充分淋浴。
10. 装剂人员的后勤保障工作。
二.反应器检查1．对要带入反应器内的工具要备一清单，工作完毕后检查所有工具是否已带出反应器。
2．清扫反应器内每一格栅和分配盘。
3．从分配盘起，测量每一床层催化剂及惰性瓷球堆层高度，并在反应器壁画出清晰的记录。
4．检查反应器出口收集器和卸料口挡板是否安装正确，出口集合器是否有堵塞、螺丝固定是否牢固、不锈钢丝网是否完整等情况。
5．检查催化剂装料斗、插片、立管和帆布带套管安装是否妥当。
6．各热偶套管保护措施要完善，随各床层装剂工作完毕情况依次拆除热偶套管保护，并检查和将热偶防护套管带出反应器。
8 检查格栅、分配盘、冷氢箱安装是否符合要求，水平泄漏等安装情况是否符合要求三.注意事项：1．装填过程中不损伤催化剂，并且要满足反应器结构设计的要求。
催化剂更换、装填方案
芳构化催化剂更换、装填方案一、催化剂更换原因1、装置能耗升高；2、催化剂的各项性能指标较初期有大幅度下降，再生后仍不能改善；3、产品质量及产品收率持续下降；4、催化剂生产使用周期变短；5、催化剂烧焦活化周期变短；6、反应器物料初始温度较初期明显升高。
二、准备工作1、材料准备：为保证催化剂更换工作安全有效的卸出填装需在作业前准备好所需以下材料：以上材料准备的同时，安排设备科查找资料，申报更换催化剂所需要的螺栓、垫片。
2、反应器切除为确保催化剂更换提供安全的作业环境，在催化剂更换前，需确保需更换催化剂反应器完成烧焦，并且烧焦系统经氮气置换合格。
然后对需更换催化剂反应器进行切除。
1）、确认烧焦结束，并且置换合格；2）、需更换催化剂反应器卸压至微正压；3）、反应器顶部：物料进口处断开，加法兰盲板与加热炉系统分离切除；4）、反应器底部：检查原有烧焦流程，反应器底部出口去E211八字盲板为“盲”状态，反应器底部出口去E202A八字盲板倒至“盲”状态。
3、人员培训作业前必须对作业人员进行安全作业培训、危害分析及相关器材的使用方法。
三、催化剂卸出1、条件确认1）、需卸出催化剂必须进行烧焦；2）、烧焦结束后，需更换催化剂反应器R201A必须进行切除；3）、反应器温度必须降至40℃以下；4）、需更换反应器可燃气检测合格；5）、现场安全设施运行正常，应急物资完好到位。
2、卸出步骤1）、打开反应器顶部人孔；2）、打开上部第一层催化剂卸料口；3）、将催化剂卸料筒接至卸料口；4）、卸料筒底部接至尿素编织袋；5）、打开卸料口将催化剂接至编织袋；6）、卸料口人员控制流速和流量；7）、将卸出催化剂移至回收处，用分子筛进行筛选，以备重新利用；8）、将废弃催化剂包装好，归置到危废库房，以备回收处理；9）、第一层催化剂卸完后，打开第一层人孔，10）、查看容器内部情况，是否有结焦块未卸出；10）、确认催化剂全部卸出，将第一层内格栅、筛网取出进行检查更换；10）、按照第一层催化剂卸出方法，进行第二层和第三层催化剂的卸料；四、催化剂填装1、条件确认1）、检查反应器内部情况，确保热电偶接头完整无损，位置准确无误。
催化剂的装填..
保护剂的装填顺序是：按照床层容垢能力大小，脱金属能力由强 到弱。脱硫氮活性逐渐增加的顺序及优化比例的进行装填。
Add your company slogan
密箱装填几个最重要的参数
装填速度：通过调节喷嘴间隙大小 装填密度 装填器喷头到催化剂料面的距离
床层径向的均匀性（滴流床反应器） 装填质量 可以增加催化剂的装填量 轴向的紧密型和级配型
决定催化剂的床层的压降速度 和催化剂是否发生迁移
分级装填法
是指采用一种或数种不同尺寸大小、不同形状、不同孔容、 不同活性的高孔隙率活性和惰性瓷球、保护剂系列装填于主 催化剂床层上部，使床层从上到下颗粒逐渐变小、床层孔隙 率逐步减低的分级过渡装填方法。

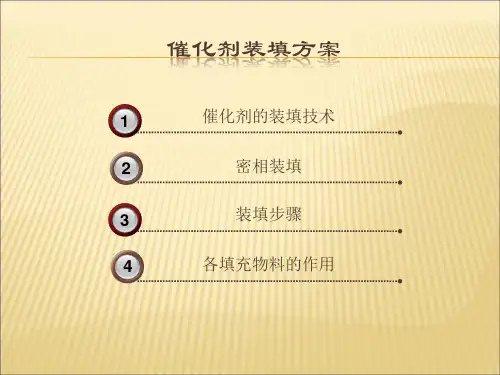

催化剂装填方案
1 3 2 催化剂的装填技术 密相装填
3 4
装填步骤
各填充物料的作用
一、催化剂的装填技术
催化剂装填作业由两道工序组成： 第一道工序是把催化剂送
输送法 密相输送 第二道工序是用装填设备把催化剂装填到反应器的床层中。 普通装填（袋式装填/疏相装填）
密相装填
下 床 层
各填充物料的作用
卸料管：防止在此部分不流动的“死区”内发生化学反应和结焦。
瓷球
上部：
容纳杂质，防止和延缓运行刷造成催化剂料面的变化， 避免沟流发生中压降的上升，防止高物流冲。
下部：起到支撑催化剂床层，防止反应器中小颗粒的催化剂堵
塞出口收集器。
脱除原料中的结垢物，延缓压力上升
保护剂
密相装填优缺点
1、 反应器内可多装填催化剂，使装置总处理量增加。 2、 处理量相同时，密相装填的重量空速较小，可使催 化剂初期运转温度降低。 3、处理量相同时，密相装填的催化剂运转周期延长。 4、 催化剂床层装填均匀，紧密一致，可避免床层 陷、沟流等现象的发生，从而避免“热点”的产生。 5、 催化剂床层径向温度均匀，可以提高反应的选择性。 6、床层压降高

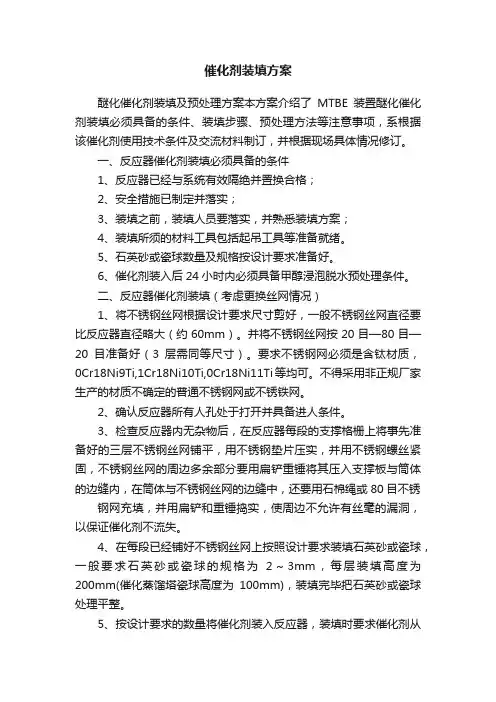

催化剂装填方案
催化剂装填方案醚化催化剂装填及预处理方案本方案介绍了MTBE装置醚化催化剂装填必须具备的条件、装填步骤、预处理方法等注意事项，系根据该催化剂使用技术条件及交流材料制订，并根据现场具体情况修订。
一、反应器催化剂装填必须具备的条件1、反应器已经与系统有效隔绝并置换合格；2、安全措施已制定并落实；3、装填之前，装填人员要落实，并熟悉装填方案；4、装填所须的材料工具包括起吊工具等准备就绪。
5、石英砂或瓷球数量及规格按设计要求准备好。
6、催化剂装入后24小时内必须具备甲醇浸泡脱水预处理条件。
二、反应器催化剂装填（考虑更换丝网情况）1、将不锈钢丝网根据设计要求尺寸剪好，一般不锈钢丝网直径要比反应器直径略大（约60mm）。
并将不锈钢丝网按20目—80目—20目准备好（3层需同等尺寸）。
要求不锈钢网必须是含钛材质，0Cr18Ni9Ti,1Cr18Ni10Ti,0Cr18Ni11Ti等均可。
不得采用非正规厂家生产的材质不确定的普通不锈钢网或不锈铁网。
2、确认反应器所有人孔处于打开并具备进人条件。
3、检查反应器内无杂物后，在反应器每段的支撑格栅上将事先准备好的三层不锈钢丝网铺平，用不锈钢垫片压实，并用不锈钢螺丝紧固，不锈钢丝网的周边多余部分要用扁铲重锤将其压入支撑板与筒体的边缝内，在筒体与不锈钢丝网的边缝中，还要用石棉绳或80目不锈钢网充填，并用扁铲和重锤捣实，使周边不允许有丝毫的漏洞，以保证催化剂不流失。
4、在每段已经铺好不锈钢丝网上按照设计要求装填石英砂或瓷球，一般要求石英砂或瓷球的规格为2～3mm，每层装填高度为200mm(催化蒸馏塔瓷球高度为100mm)，装填完毕把石英砂或瓷球处理平整。
5、按设计要求的数量将催化剂装入反应器，装填时要求催化剂从人孔处缓慢倒入，待催化剂装完后摊平，封人孔，进行气密试验，待气密试验合格后，转入甲醇浸泡阶段。
催化剂在装填期间，必须注意：a)切勿将合格证、内袋、口绳等杂物掉入反应器；b)不能用自来水等冲洗催化剂；c) 散落地面及混入泥砂、铁锈等杂物的催化剂不准再装入反应器；d) 催化剂装入反应器后必须尽快用甲醇浸泡，如果甲醇浸泡条件不成熟，催化剂应暂缓装入反应器。

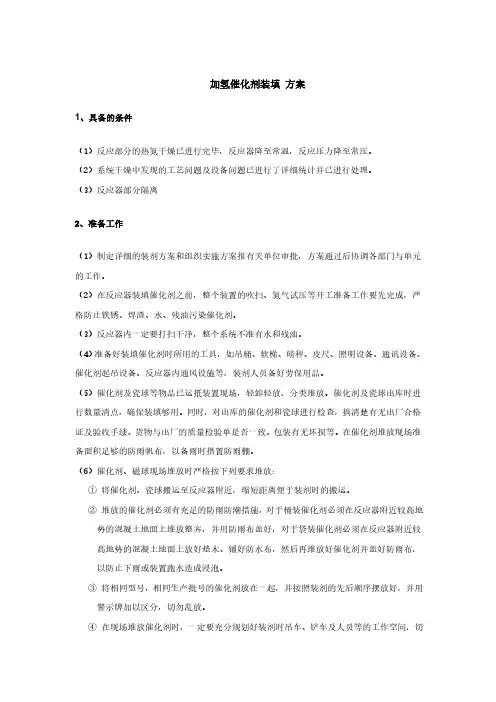

催化剂装填方案
势的混凝土地面上堆放整齐，并用防雨布盖好，对于袋装催化剂必须在反应器附近较 高地势的混凝土地面上放好垫木、铺好防水布，然后再堆放好催化剂并盖好防雨布， 以防止下雨或装置跑水造成浸泡。 ③ 将相同型号，相同生产批号的催化剂放在一起，并按照装剂的先后顺序摆放好，并用 警示牌加以区分，切勿乱放。 ④ 在现场堆放催化剂时，一定要充分规划好装剂时吊车、铲车及人员等的工作空间，切
备注 存档用 称量设备 分析用 固定卸料斗 紧急救护使用
4、 催化剂装填步骤
4.1 地面上的操作程序 （1）将桶装催化剂放在反应器附近的地面上，用人力和铲车将桶装催化剂放置在磅秤上进 行称量，并记录，然后将催化剂装入地面的送料斗中，用吊车或电动葫芦将料斗提升至各反 应器顶部的装料斗。 （2）反应器顶部的送料漏斗及其反应器内部的帆布送料管要事先安装好，最后催化剂经过 顶部料斗及帆布管送入反应器内。 （3）送料斗用吊车送至地面后，再重复进行下一个过程。催化剂装填使用电动葫芦进行吊 装。 4.2反应器顶的操作程序 （1）在装填反应器前，再次核对瓷球和催化剂的装填尺寸（标线）。 （2）在反应器入口设置抽吸器，将装剂时的粉尘抽出反应器，并形成对流，保证装剂环境 良好。 （3）放下梯子和照明设施，保持器内的亮度适于装剂人员进行操作，随着装剂的进行，梯 子离反应器的料面距离要保持适当的高度，便于作业人员替换和工作检查。 （4）两名操作人员配戴送风式空气面罩(软管约 25m 长)及腰部绑安全绳下反应器，检查反 应器内部帆布管上配置的滑阀和滑阀下面连接的帆布管离装料面的高度和帆布管的松紧度， 检查内部划线分层的清晰度和准确度。当反应器内操作人员需停止催化剂下落时，可以用一 个方便的钢卡将帆布管口卡住。 （5）首先在卸料管中填充直径 3mm 瓷球。 （6）用铲车将桶装催化剂运至磅秤称重，记录重量，然后再装到地面上的送料斗中，装完 后，用吊车将送料斗吊至反应器顶部，并将催化剂卸入反应器顶部固定的装料斗中。

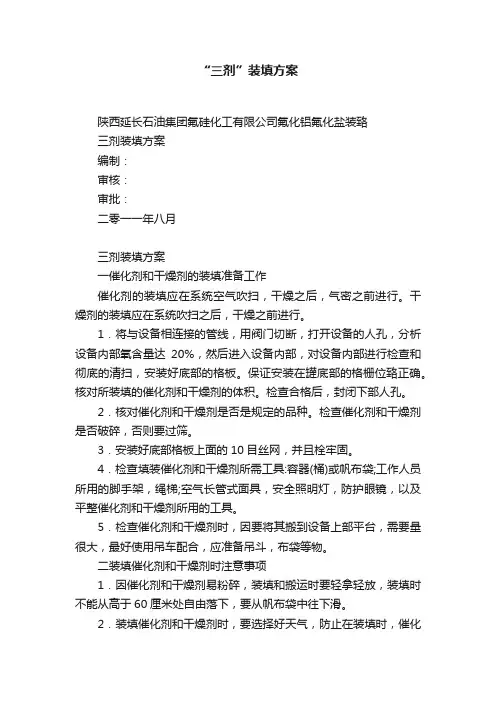

“三剂”装填方案
“三剂”装填方案陕西延长石油集团氟硅化工有限公司氟化铝氟化盐装臵三剂装填方案编制：审核：审批：二零一一年八月三剂装填方案一催化剂和干燥剂的装填准备工作催化剂的装填应在系统空气吹扫，干燥之后，气密之前进行。
干燥剂的装填应在系统吹扫之后，干燥之前进行。
1．将与设备相连接的管线，用阀门切断，打开设备的人孔，分析设备内部氧含量达20%，然后进入设备内部，对设备内部进行检查和彻底的清扫，安装好底部的格板。
保证安装在罐底部的格栅位臵正确。
核对所装填的催化剂和干燥剂的体积。
检查合格后，封闭下部人孔。
2．核对催化剂和干燥剂是否是规定的品种。
检查催化剂和干燥剂是否破碎，否则要过筛。
3．安装好底部格板上面的10目丝网，并且栓牢固。
4．检查填装催化剂和干燥剂所需工具:容器(桶)或帆布袋;工作人员所用的脚手架，绳梯;空气长管式面具，安全照明灯，防护眼镜，以及平整催化剂和干燥剂所用的工具。
5．检查催化剂和干燥剂时，因要将其搬到设备上部平台，需要量很大，最好使用吊车配合，应准备吊斗，布袋等物。
二装填催化剂和干燥剂时注意事项1．因催化剂和干燥剂易粉碎，装填和搬运时要轻拿轻放，装填时不能从高于60厘米处自由落下，要从帆布袋中往下滑。
2．装填催化剂和干燥剂时，要选择好天气，防止在装填时，催化剂和干燥剂受潮。
3．装填催化剂时，工作人员要穿戴好工作服，工作手套，戴好放毒面具(长管式面具)，要求工作人员的皮肤不暴露在外面，以防铬中毒。
4．工作人员进入设备内部，要分析氧含量达21%，设备外部有专人监护。
并要始终有监护必须与之保持经常的联系。
罐内的工作人员应适当轮换。
5．装填时应随时平整。
6．做好装填记录。
7．装填好之后，应找负责人验收，合格后应立即封闭上部人孔，若当天没有装填好，工作人员离开装填现场时，上部人孔应暂时封盖，以防受潮。
当天领来的催化剂和干燥剂，要求当天装完。
8．为了避免催化剂和干燥剂被踏碎，操作人员应站在踏板上工作。
9．在装填之后，人孔复位后，均应进行空气吹扫。
催化剂的装填
保护剂的装填顺序是：按照床层容垢能力大小，脱金属能力由强 到弱。脱硫氮活性逐渐增加的顺序及优化比例的进行装填。
Add your company slogan
装填步骤
见P99 1、装剂前的准备工作 2、R6501下床层催化剂装填 3、R6501上床层催化剂装填
位置 上 床 层
装填物料 空高（分配盘、积垢蓝等） Ф13瓷球 FZC-102B保护剂 FZC-103保护剂 FHUDS-2催化剂（密相） Ф3粗条 FHUDS-2 (自然装填) Ф6瓷球 空高（冷氢盘、分配盘） Ф13瓷球 FHUDS-5催化剂（自然） FHUDS-5催化剂（密相） Ф3粗条 FHUDS-5(自然装填) Ф6瓷球 Ф13瓷球 空高（出口收集器）
密相装填优缺点
1、 反应器内可多装填催化剂，使装置总处理量增加。 2、 处理量相同时，密相装填的重量空速较小，可使催 化剂初期运转温度降低。 3、处理量相同时，密相装填的催化剂运转周期延长。 4、 催化剂床层装填均匀，紧密一致，可避免床层 陷、沟流等现象的发生，从而避免“热点”的产生。 5、 催化剂床层径向温度均匀，可以提高反应的选择性。 6、床层压降高
密箱装填几个最重要的参数
装填速度：通过调节喷嘴间隙大小 装填密度 装填器喷头到催化剂料面的距离
床层径向的均匀性（滴流床反应器） 装填质量 可以增加催化剂的装填量 轴向的紧密型和级配型
决定催化剂的床层的压降速度 和催化剂是否发生迁移
分级装填法
是指采用一种或数种不同尺寸大小、不同形状、不同孔容、 不同活性的高孔隙率活性和惰性瓷球、保护剂系列装填于主 催化剂床层上部，使床层从上到下颗粒逐渐变小、床层孔隙 率逐步减低的分级过渡装填方法。
催化剂装填步骤
催化剂装填步骤催化剂装填步骤催化剂装填步骤1.地面上的操作程序是：（1）按催化剂装填方案，在指挥的统一协调下，将桶装催化剂放在反应器附近的水泥地面上，用人力和铲车将桶装催化剂放置在磅秤上进行称量，并专人记录，然后用人力将催化剂装入地面的送料斗中（送料斗内事先要放入一块600×1000mm的木板，防止催化剂碰碎），用吊车或电动葫芦将送料料斗提升至反应器顶部的装填料斗。
整个装填过程，应定期检查催化剂的质量，并采样留存。
（2）缓慢打开送料斗底部插板将催化剂卸入反应器顶部装填料斗。
卸完催化剂后，用吊车或电动葫芦送至地面后，再重复进行下一个过程。
注：催化剂在两个料斗的下落距离应尽量的短，防止产生破碎。
2.反应器顶部及内部的操作程序是：（1）反应器入口设置的空气抽空器，随时将产生的催化剂粉尘抽出反应器，并形成对流，保证装剂环境良好。
软管应吊在反应器中工作人员头部上方0.5~1米的地方（催化剂表面以上大约2米），防止真空软管吸到安全帽和衣服等。
（2）放下梯子和照明设施，保持器内的亮度适于装剂人员进行操作，随着装剂的进行，梯子离反应器的料面距离要保待适当的高度，便于作业人员替换和工作检查。
（3）按照技术人员事先标注好的装填图尺寸，装剂人员将装填料斗下方滑阀后的金属装料管逐节紧固联接（若采用帆布软管则一定要绑结实，且帆布软管要足够长；随着料面的上升，可用剪刀剪去多余的部分），最后管下面装长约1.5m的帆布管，根据催化剂料面上升的情况，金属短管可逐节卸下，以保持适当的催化剂装填下落高度，帆布筒必须充满，防止催化剂从高处落下而发生破碎。
（4）在反应器顶部备好专用的新鲜空气呼吸设备两套，备好常用工具一套、救生用的救生绳及救生用品等，在反应器内部要装填床层的上部塔盘上备好专用的新鲜空气呼吸设备两套，应急灯一套。
如果需要夜间作业要保证手电等照明工具。
（5）两名装剂人员配戴新鲜空气呼吸设备、通讯工具（对讲机）、手套、劳保鞋、专用连体服及腰部绑安全绳，两人同时下反应器，检查反应器内部帆布管上配置的滑阀和滑阀下面连接的帆布管离装料面的高度和帆布管的松紧度，检查内部划线分层的清晰度和准确度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中海石油炼化有限责任公司惠州炼化分公司
2X12万吨/年硫磺回收（Ⅱ）装置
硫磺回收催化剂
装填方案
山东齐鲁科力化工研究院有限公司
2017年 6 月
催化剂装填应在干燥条件下进行，避免在阴雨天气或环境湿度很大的情况下装填催化剂，以免影响强度。
一、装填条件的确认
(1) 反应器干燥完毕，反应器降至常温（任意一点反应器温度小于60℃）。
(2) 反应器系统用盲板与其它系统断开，系统压力降至常压，反应器人孔具备打开条件。
(3) 作业人员的供风设施试运正常。
(4) 如夜间作业，作业平台夜间安装临时防爆灯，保证充分照明。
二、准备工作
(1) 催化剂装填方案和组织实施方案经有关单位审批，方案通过后，根据方案协调各部门与车间的工作配合并对装剂人员进行培训。
(2) 所有催化剂和瓷球运至现场后，卸至铺设好的栈板上，堆放不超过两层，并备好防雨措施。
(3) 准备好装催化剂的工器具及装剂人员的劳动保护用品，吊车现场就位。
(4) 打开反应器人孔后，应先用非净化风管通入反应器底部吹扫置换一段时间后，经采样分析O2含量大于20%方可进入，作业人员必须有进容器作业票。
(5) 进反应器作业人员备好专用的供氧式面罩两套，备好救生用的救生栏柜一套。
三、催化剂装填
(1) 催化剂装填前，将反应器内部清扫干净后安装格栅，用米尺及水平尺定位后在反应器壁上画出瓷球及催化剂装填线；
(2) 格栅安装完毕后，在格栅上铺装1-2层6-8目不锈钢丝网（不锈钢丝直径≥∮1mm），丝网铺装平整无漏洞，周边与反应器壁齐平并固定在格栅上；
(3) 装填注意事项：
①装剂人员必须穿戴好供氧式面罩、连体服，戴好防尘眼镜、口罩、手套，穿好劳保鞋，昼避免与催化剂直接接触，装剂人员应系好保险绳。
②进反应器作业人员必须持有进容器作业证。
只要反应器内有人作业，就
必须保证空气抽吸器的正常运行。
③反应器内作业人员与守候在反应器的监护人员要用声音、目视和报话机保持联络。
下反应器作业人员每次两人，每次作业时间20～25分钟。
④有关负责人、技术人员要记录当日催化剂装填报告和催化剂装填记录表。
⑤催化剂及瓷球采用布袋法装填，装填落差不超过0.5m，防止催化剂和瓷球破损；
⑥装填过程中装填人员必须站在木板上或穿雪地靴进行装填操作；
⑦每层瓷球、催化剂装填完毕后，都需耙平，并由技术人员检查合格后在进行下一步骤；
⑧催化剂每装填2-3包后，都进行一次耙平。
(4) 一级克劳斯反应器（134-R101/R201）：
从支撑格栅底部开始，按照下列高度进行装填（由下往上），
①格栅底部先装填Φ16mm瓷球50mm，继续装Φ10mm瓷球50mm；
②催化剂床层下部装填LS-981G二氧化钛基硫磺回收催化剂，体积32.4 m³；
③催化剂床层上部装填LS-971脱漏氧保护型硫磺回收催化剂，体积16.2m³。
一级克劳斯装填示意图
300mm LS-971
600mm LS-981G
100mm 瓷球
*装填完LS-981G催化剂后催化剂料面需耙平
LS-981发货31吨×2
LS-971发货12.8吨×2
LS-02发货31.85吨×2
LS-03发货23.78吨×2
LS-971B发货5.2吨×2 用于C-103/C-203
(5) 二级克劳斯反应器：
从支撑格栅底部开始，按照下列高度进行装填（由下往上），
①格栅底部先装填Φ16mm瓷球50mm，继续装Φ10mm瓷球50mm；
②催化剂床层全部装填LS-02氧化铝基硫磺回收催化剂，体积48.6m³。
二级克劳斯反应器装填示意图
400mm LS-02
500mm LS-02
100mm 瓷球
*催化剂装填至500mm左右高度是料面需耙平一次
(6) 加氢反应器：
从支撑格栅底部开始，按照下列高度进行装填（由下往上）
①格栅底部先装填Φ16mm瓷球50mm，继续装Φ10mm瓷球50mm；
②催化剂床层全部装填LSH-03低温耐氧型尾气加氢催化剂，体积30.78m³。
加氢反应器装填示意图
300mm LS-03
500mm LS-03
100mm 瓷球
*催化剂装填至500mm左右高度是料面需耙平一次
(7) 装填结束后检查
①确认反应器内无任何器具(耙子、木板、梯子、帆布片、工具)遗留在反应器内；
②人孔加盖前，仔细对金属垫圈和法兰密封沟槽检查，清扫干净，并暂时用塑料布封闭。
