无刷直流减速电机参数
bldc 电机参数
bldc 电机参数摘要：1.BLDC 电机的概述2.BLDC 电机的主要参数3.BLDC 电机参数的实际应用4.总结正文：一、BLDC 电机的概述BLDC（Brushless Direct Current）电机，即无刷直流电机，是一种采用直流电源驱动的无刷式电机。
与传统的有刷直流电机（BDC）相比，BLDC 电机具有更高的效率、更低的噪音、更长的寿命以及更易于控制的特点。
BLDC 电机广泛应用于家用电器、工业设备、电动汽车等领域。
二、BLDC 电机的主要参数1.电压电压是BLDC 电机的核心参数之一，决定了电机的转速和动力。
通常情况下，BLDC 电机的工作电压为24V 至74V 不等，但也有更高电压等级的电机。
2.电流电流是BLDC 电机的另一个重要参数，影响电机的转速、扭矩和效率。
一般来说，电流越大，电机的转速和扭矩越大，但效率会降低。
因此，在实际应用中，需要根据负载情况选择合适的电流值。
3.功率BLDC 电机的功率参数包括额定功率、峰值功率和连续功率。
其中，额定功率是电机在长时间运行下能承受的功率；峰值功率是电机在短时间内能达到的最大功率；连续功率是电机在连续运行下能承受的功率。
4.转速BLDC 电机的转速参数包括额定转速、峰值转速和无负载转速。
额定转速是电机在额定电压和负载下的转速；峰值转速是电机在峰值电压和无负载下的转速；无负载转速是电机在没有负载情况下的转速。
5.扭矩扭矩是BLDC 电机的转动力矩，决定了电机在负载情况下的驱动能力。
扭矩的大小与电机的电流、电压、功率和转速等因素有关。
三、BLDC 电机参数的实际应用在实际应用中，根据不同的需求和场景，可以通过调整BLDC 电机的电压、电流、功率、转速和扭矩等参数，实现对电机性能的优化。
例如，在家用电器中，可以通过改变电压和电流，使电机在不同负载情况下保持高效率和低噪音；在电动汽车中，可以通过调整电机的转速和扭矩，实现车辆的高速行驶和加速性能。
减速电机型号与参数介绍
减速电机型号与参数介绍减速电机是一种将电能转换为机械能并提供输出转矩的设备。
它通过减速装置将高速电机输出的转矩减速到较低的速度，并广泛应用于各种机械设备中，如输送机、提升机、机床等。
下面将介绍几种常见的减速电机型号及其参数。
1.常用的减速电机型号之一是直流减速电机，它主要由直流电机和减速装置两部分组成。
直流减速电机具有转速范围宽、转矩大、调速性能好等优点。
常见的直流减速电机型号有Z4、Z2、YZR、ZD等。
其参数主要包括额定功率、额定电压、额定转速、输出转矩等。
2.另一种常见的减速电机型号是交流减速电机，它主要由交流电动机和减速装置组成。
交流减速电机具有结构简单、工作可靠、维护方便等优点。
常见的交流减速电机型号有Y、Y2、Y3、YVP、YE2等。
其参数主要包括额定功率、额定电压、额定转速、输出转矩等。
3.步进减速电机是一种将交流电信号转换为相应步进角度的转子运动的设备，主要由步进电机和减速装置组成。
步进减速电机具有运行平稳、精度高、工作可靠等优点。
常见的步进减速电机型号有5E、3N、2W、2H 等。
其参数主要包括步距角、步数、工作电流、输出转矩等。
4.行星减速电机是采用星形轮系，将输入的高速电机转速减速到输出减速电机所需的低速的一种减速装置和电动机的组合。
行星减速电机具有结构紧凑、承载能力强等优点。
常见的行星减速电机型号有NMRV、WPS、WPDA、WPX等。
其参数主要包括传动比、额定功率、输出转矩等。
5.圆锥齿轮减速电机是采用圆锥齿轮传动的减速电机，主要由电动机、减速装置和输出轴组成。
圆锥齿轮减速电机具有传递力矩大、运行平稳、噪音低等优点。
常见的圆锥齿轮减速电机型号有R、RN、RV、RK等。
其参数主要包括传动比、额定功率、额定转速、输出转矩等。
以上是几种常见的减速电机型号及其参数介绍。
不同的减速电机型号适用于不同的应用领域，用户在选择减速电机时应根据具体需求和使用环境综合考虑各方面因素，以确保减速电机的性能和可靠性。
AGV直流无刷电机综合选型
AGV直流无刷电机选型分析AGV直流无刷电机选型对于AGV的研发来说至关重要，那如何能够恰到好处的选择电机的功率、电机的减速比、笔者分享以下经验可供参考。
电机经减速机、传动链条之后所提供的最大扭矩如果小于克服负载所产生的摩擦力：在这种情况下电机将持续处于过载状态，可能出现减速机滑丝或者电机烧坏的现象，这种情况可能不会立即出现，但时间久了类似的故障不可避免，尤其是减速机滑丝的过程它是个缓慢的过程，减速机一旦滑丝电机必将报废。
电机经减速机、传动链条之后所提供的最大扭矩如果远远大于克服负载所产生的摩擦力：这种情况的下，电机属于资源浪费，电机未能充分的利用且推高了不必要的成本支出，这种情况也是不可接受的。
电机选型分析：所选的电机及减速机首先要能够提供足够的扭矩来克服AGV最大负载时所产生的摩擦力，其次电机的转速经减速机后所能输出的速度能够达到研发人员对AGV最大速度的要求。
以下的参数是需要综合来考虑的：1、电机功率2、电机减速比3、链条的传动比4、驱动轮的直径5、AGV要求的最大速度举例说明：客户要求：单驱动（2个直流无刷电机）、单向移动、负载300KG、要求达到的最大速度为30m/min。
电机转速：电机全速运行时电机的转速。
额定扭矩：电机启动后稳定运行时所能提供的扭矩。
启动扭矩：电机启动瞬间所能提供的最大扭矩。
减速机减速比：减速机减速比，经过减速机后电机速度降低“减速比倍”，输出扭矩增大“减速比倍”。
驱动轮直径：驱动单元驱动轮的直径。
链条传动比：主链轮和从链轮的齿轮数比。
推算过程：100W 电机额定扭矩0.33NM，配20B的减速箱后输出扭矩能到到0.33（额定扭矩）×20（减速比）=6.6NM。
经过主齿轮和从链轮减速比1：1.6 后，轮子的输出扭矩可以达到6.6×1.6=10.56NM.轮子的牵引力F=轮子的力矩/轮子的半径。
所以轮子的牵引力=10.56/0.065=162.5N。

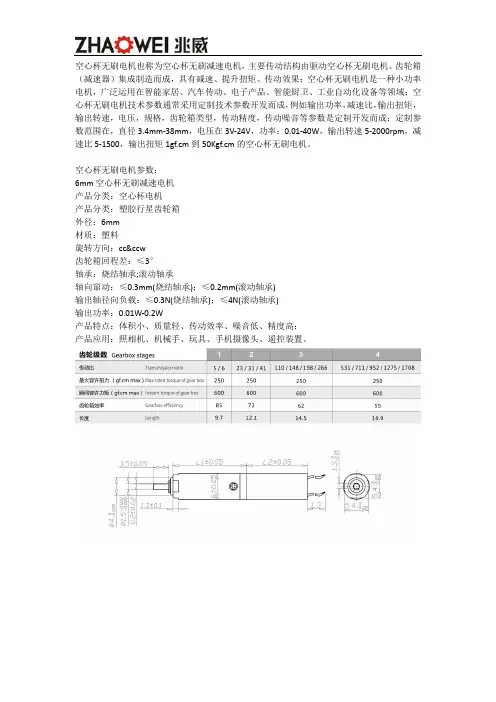

空心杯无刷电机产品技术参数与定制开发
空心杯无刷电机也称为空心杯无刷减速电机，主要传动结构由驱动空心杯无刷电机、齿轮箱（减速器）集成制造而成，具有减速、提升扭矩、传动效果；空心杯无刷电机是一种小功率电机，广泛运用在智能家居、汽车传动、电子产品、智能厨卫、工业自动化设备等领域；空心杯无刷电机技术参数通常采用定制技术参数开发而成，例如输出功率，减速比，输出扭矩，输出转速，电压，规格，齿轮箱类型，传动精度，传动噪音等参数是定制开发而成；定制参数范围在，直径3.4mm-38mm，电压在3V-24V，功率：0.01-40W，输出转速5-2000rpm，减速比5-1500，输出扭矩1gf.cm到50Kgf.cm的空心杯无刷电机。
空心杯无刷电机参数：6mm空心杯无刷减速电机产品分类：空心杯电机产品分类：塑胶行星齿轮箱外径：6mm材质：塑料旋转方向：cc&ccw齿轮箱回程差：≤3°轴承：烧结轴承;滚动轴承轴向窜动：≤0.3mm(烧结轴承)；≤0.2mm(滚动轴承)输出轴径向负载：≤0.3N(烧结轴承)；≤4N(滚动轴承)输出功率：0.01W-0.2W产品特点：体积小、质量轻、传动效率、噪音低、精度高；产品应用：照相机、机械手、玩具、手机摄像头、遥控装置。
直流无刷减速电机（齿轮电机）产品分类：无刷减速电机产品规格：Φ20MM产品电压：12V空载转速：（直流无刷电机可定制）空载电流：220 mA （可定制）负载转速：2.4-1000 rpm（可定制）减速比：5/25/125/625:1（可定制）微型直流无刷电机行星齿轮箱，开发的直径有3.4、4、6、8、10、12、16、20、22、28、32、38mm，输出转速5-2000rpm，减速比5-1500，输出扭矩1gf.cm到50Kg.cm.，用于智能厨卫、智能传动、汽车智能传动、智能化家居传动、工业智能传动、电子产品智能传动等多个行业，可根据客户的不同需求定制。
空心杯无刷电机定制参数范围：1、全系列精密行星齿轮箱减速电机，直径3.4mm-38mm，功率：0.01-40W，输出转速5-2000rpm，减速比5-1500，输出扭矩1gf.cm到50Kgf.cm；2、通用驱动器、调节器齿轮箱传动机构系统;3、定制化精密齿轮、蜗轮、蜗杆传动机构系统;4、精密、微小的塑胶和特殊金属粉末注塑零件及集成装配组件。
减速电机的参数
减速电机的参数减速电机是一种能够降低电机输出速度并提高输出扭矩的装置。
它在工业生产和日常生活中广泛应用于各种机械设备中，如搅拌机、输送机、机床等。
本文将从减速电机的参数角度，介绍减速电机的相关知识。
1. 额定功率（Rated Power）减速电机的额定功率是指电机在额定工况下所能输出的功率。
该参数通常以千瓦（kW）为单位。
额定功率的大小直接影响到减速电机的运行能力。
2. 额定电压（Rated Voltage）减速电机的额定电压是指电机正常工作时所需的电压。
通常以伏特（V）为单位。
额定电压的选择应根据实际工作环境和电源条件来确定，以确保减速电机能够正常运行。
3. 额定电流（Rated Current）减速电机的额定电流是指电机在额定工况下所需的电流。
通常以安培（A）为单位。
额定电流的大小与额定功率直接相关，通过额定电流可以了解电机的负载能力。
4. 额定转速（Rated Speed）减速电机的额定转速是指电机在额定工况下所能达到的转速。
通常以转每分钟（rpm）为单位。
额定转速的选择应根据实际工作需求来确定，以确保减速电机能够满足工作要求。
5. 减速比（Reduction Ratio）减速比是指减速电机输出轴转速与输入轴转速之比。
它决定了减速电机输出扭矩与输入扭矩之间的关系。
减速比越大，输出扭矩越大，输出转速越低。
6. 齿轮模数（Module）减速电机中常用的减速装置是齿轮传动，齿轮模数是指齿轮的尺寸参数之一。
齿轮模数的选择应根据减速电机的负载、转速等要求来确定，以确保齿轮传动的可靠性和寿命。
7. 效率（Efficiency）减速电机的效率是指电机输出的实际功率与输入的电力之比。
该参数反映了减速电机的能量转换效率。
一般来说，减速电机的效率越高，能源利用效率越高。
8. 噪音（Noise）减速电机在工作时会产生一定的噪音。
噪音水平是衡量减速电机品质的重要指标之一。
减速电机的噪音应在规定范围内，以保证工作环境的舒适性和安全性。
直流无刷低速电机参数
直流无刷低速电机是一种低转速驱动电机，主要传动结构由减速齿轮箱、驱动无刷电机组装而成，这种低转速设备也称为直流无刷减速电机，减速齿轮箱是采用定制参数的非标齿轮箱作为减速器，直径规格在3.4mm-38mm之间，额定电压在3V-24V，输出力矩范围：1gf.cm到50Kgf.cm之间，减速比范围：5-1500；输出转速范围：5-2000rpm；直流无刷低速电机参数：产品名称：直流无刷减速电机（齿轮电机）产品分类：无刷减速电机产品规格：Φ20MM产品电压：12V空载电流：220 mA （可定制）负载转速：2.4-1000 rpm（可定制）减速比：5/25/125/625:1（可定制）产品名称：6V直流减速电机产品分类：直流减速电机外径：6mm材质：塑料旋转方向：cw&ccw齿轮箱回程差：≤3°轴承：烧结轴承;滚动轴承轴向窜动：≤0.3mm(烧结轴承)；≤0.2mm(滚动轴承)输出轴径向负载：≤0.3N(烧结轴承)；≤4N(滚动轴承)产品名称：24v直流减速电机外径：22mm材质：塑料旋转方向：cw&ccw齿轮箱回程差：≤3°（可定制）轴承：烧结轴承;滚动轴承轴向窜动：≤0.1mm(烧结轴承);≤0.1mm(滚动轴承)输出轴径向负载：≤50N(烧结轴承);≤100N(滚动轴承)输入速度:≤15000rpm工作温度：-20 (85)定制直流无刷低速电机参数、规格范围：尺寸规格系列：3.4mm、4mm、6mm、8mm、10mm、12mm、16mm、18mm、20mm、22mm、24mm、28mm、32mm、38mm；电压范围：3V-24V功率范围：0.1W-40W输出力矩范围：1gf.cm到50Kgf.cm减速比范围：5-1500；输出转速范围：5-2000rpm；产品特点：体积小、质量轻、减速范围广、扭矩大、噪音低、精度高、应用范围广。
产品应用：直流无刷低速电机广泛应用在智能家居领域、智能汽车驱动、智能通讯设备、电子产品设备、智能医疗设备、智能机器人设备、智慧物流设备、工业自动化设备等。
直流无刷电机选型表【大全】
一般根据实际的情况（负载、结构尺寸等）选择合适的功率、电压、转速、扭矩以及机身尺寸，然后根据选择的直流无刷电机的具体参数，来匹配无刷驱动器。
直流无刷电机的参数有：直流电源电压，额定输出功率，额定负载转矩，额定工作转速以及直流无刷电机的旋转方向有：顺时针，逆时针还是顺逆时针均需要，直流无刷电机的连续工作周期可以按照一定的时间运转，直流无刷电机它所适应的环境：室内，室外，海洋，高压，高温，多湿，腐蚀性气体中，法兰的结构形式有方形和圆形两种结构形式，还有机身长度。
一、直流无刷电机型号选择，首先应该选择正确的电压，根据客户的需要选择额定的电压来选择无刷驱动器电压参数，注意使用的电压在空载与满载过程中不要超过无刷驱动器所规定的范围。
二、选择无刷驱动器的峰值电流，选择峰值电流的方法是已知直流无刷电机的额定输入电流，则峰值电流大于等于2倍额定电流。
三、根据工作环境（如温度、多湿等）来选择，直流无刷电机无刷电机最低温度不能低于-20℃，最高温度达60℃，也可以做防水处理。
四、还有一个重点的就是电源绝缘的要求，为保证无刷驱动器正常工作，直流无刷电机的霍尔线地线与直流无刷电机绕组线、霍尔地线绕组线与机壳之间绝缘电阻大于100 兆欧500VDC，能承受600VAC/50Hz/1mA/1 秒耐压不被击穿。
五、直流无刷电机的最大外径，以及直流无刷电机的高度，出轴的直径，是否需要配减速机等相关参数选择。
综上所诉，直流无刷电机型号选择才算完成，如果没有合适的规格参数，可以根据实际需求定制。
直流无刷电机参数
直流无刷电机是一种简称，也称为直流无刷减速电机，具备减速、驱动功能，主要传动结构由驱动直流无刷电机、减速齿轮箱组装而成；直流无刷电机是一种小功率微型减速电机，输出功率在50W以下，电压在24V内，直径规格在38mm以下，齿轮箱可采用金属齿轮箱、塑胶齿轮箱，采用定制技术参数，应用广泛。
产品名称：直流无刷减速电机（齿轮电机）产品分类：无刷减速电机产品规格：Φ20MM产品电压：12V空载电流：220 mA （可定制）负载转速：2.4-1000 rpm（可定制）减速比：5/25/125/625:1（可定制）产品名称：24MM直流无刷电机产品分类：塑胶行星齿轮箱外径：24mm材质：塑料旋转方向：cw&ccw齿轮箱回程差：≤3°（可定制）轴承：烧结轴承;滚动轴承轴向窜动：≤0.1mm(烧结轴承);≤0.1mm(滚动轴承)输出轴径向负载：≤50N(烧结轴承);≤100N(滚动轴承)输入速度:≤15000rpm工作温度：-20 (85)定制应用直流无刷电机：产品名称：按摩器无刷电机产品分类：无刷减速电机产品名称：按摩器无刷电机额定电压：5.0V空载电流：320mA MAX旋转方向：cw&ccw回程差：≤3°传动比：48.38: 1空载噪音：稳定后低于48db产品说明：探头带海绵球距减速器10cm，环境噪音在32dB以下；产品说明：通过对按摩器齿轮箱的结构及方案的修改，产品满足按摩器无刷电机产品的力矩、寿命达到客户要求，降低产品噪音。
定制规格、参数范围：尺寸规格系列：3.4mm、4mm、6mm、8mm、10mm、12mm、16mm、18mm、20mm、22mm、24mm、28mm、32mm、38mm；电压范围：3V-24V功率范围：0.1W-40W输出力矩范围：1gf.cm到50Kgf.cm减速比范围：5-1500；输出转速范围：5-2000rpm；生产厂家深圳市兆威机电股份有限公司成立于2001年，是一家研发、生产精密传动系统及汽车精密注塑零组件的制造型企业，为客户提供传动方案设计,零件的生产与组装的定制化服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
概述
无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品。
无刷电机是指无电刷和换向器（或集电环）的电机，又称无换向器电机。
无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品。
电动机的定子绕组多做成三相对称星形接法，同三相异步电动机十分相似。
电动机的转子上粘有已充磁的永磁体，为了检测电动机转子的极性，在电动机内装有位置传感器。
驱动器由功率电子器件和集成电路等构成，其功能是：接受电动机的启动、停止、制动信号，以控制电动机的启动、停止和制动；接受位置传感器信号和正反转信号，用来控制逆变桥各功率管的通断，产生连续转矩；接受速度指令和速度反馈信号，用来控制和调整转速；提供保护和显示等等。
参数
无刷直流减速电机参数分为标准参数和定制电机参数；
标准小型电机参数如下：
直径尺寸：4mm、6mm、8mm、10mm、12mm、16mm、18mm、20mm、22mm、28mm、32mm、38mm；
齿轮箱材质分为：金属、塑胶材质结构；
输出转速：5-2000rpm；
减速比：5-1500；
功率：3V-24V；
输出扭矩：1gf-cm到50KGf-cm；
定制参数，即可按照项目设备需求定制无刷直流减速电机参数、规格和性能需求。
用途
小型无刷直流减速电机广泛应用在医疗器械，智能家居，机器人，汽车驱动，自动化设备，光学设备，精密仪器，工控设备等领域；按照应用方式分为：持续负载应用、可变负载应用、定位应用；在智能家居、智慧城市、机器人自动化领域均有广泛应用，通常是定制参数，规格模式。
品牌介绍
深圳市兆威机电股份有限公司成立于2001年，是一家研发、生产精密传动系统及汽车精密注塑零组件的制造型企业，为客户提供传动方案设计,零件的生产与组装的定制化服务。
