电子闹钟
电子闹钟原理

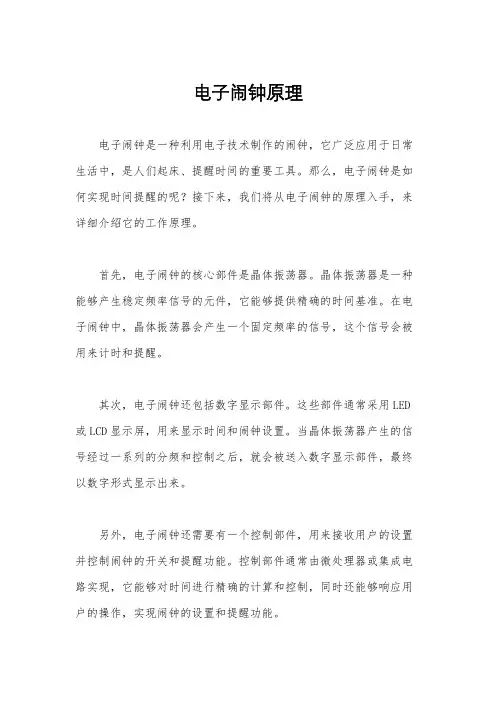

电子闹钟原理电子闹钟是一种利用电子技术制作的闹钟，它广泛应用于日常生活中，是人们起床、提醒时间的重要工具。
那么，电子闹钟是如何实现时间提醒的呢？接下来，我们将从电子闹钟的原理入手，来详细介绍它的工作原理。
首先，电子闹钟的核心部件是晶体振荡器。
晶体振荡器是一种能够产生稳定频率信号的元件，它能够提供精确的时间基准。
在电子闹钟中，晶体振荡器会产生一个固定频率的信号，这个信号会被用来计时和提醒。
其次，电子闹钟还包括数字显示部件。
这些部件通常采用LED 或LCD显示屏，用来显示时间和闹钟设置。
当晶体振荡器产生的信号经过一系列的分频和控制之后，就会被送入数字显示部件，最终以数字形式显示出来。
另外，电子闹钟还需要有一个控制部件，用来接收用户的设置并控制闹钟的开关和提醒功能。
控制部件通常由微处理器或集成电路实现，它能够对时间进行精确的计算和控制，同时还能够响应用户的操作，实现闹钟的设置和提醒功能。
除此之外，电子闹钟还会包括一些辅助部件，比如按键、蜂鸣器等。
按键用来实现用户对闹钟的设置，而蜂鸣器则用来发出闹钟提醒的声音。
总的来说，电子闹钟的工作原理是通过晶体振荡器产生稳定的时间基准信号，经过控制部件和数字显示部件的处理，最终以数字形式显示出时间，并在设定的时间点触发蜂鸣器发出提醒。
这样，人们就能够准确地控制时间，并在需要的时候得到提醒。
通过以上的介绍，我们可以看到，电子闹钟的原理其实并不复杂，它主要依靠晶体振荡器和控制部件的精确计时和控制来实现时间的提醒。
随着电子技术的不断发展，电子闹钟也在不断地改进和完善，为人们的生活提供了更加便利和精准的时间管理工具。
希望通过本文的介绍，您对电子闹钟的原理有了更深入的了解。
电子闹钟报时工作原理

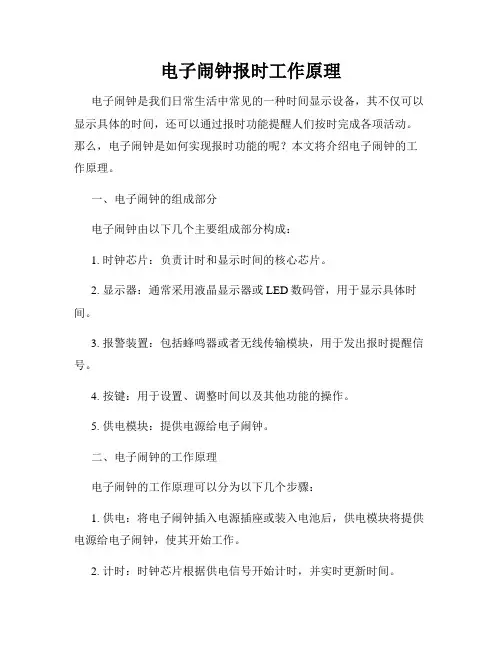

电子闹钟报时工作原理电子闹钟是我们日常生活中常见的一种时间显示设备，其不仅可以显示具体的时间，还可以通过报时功能提醒人们按时完成各项活动。
那么，电子闹钟是如何实现报时功能的呢？本文将介绍电子闹钟的工作原理。
一、电子闹钟的组成部分电子闹钟由以下几个主要组成部分构成：1. 时钟芯片：负责计时和显示时间的核心芯片。
2. 显示器：通常采用液晶显示器或LED数码管，用于显示具体时间。
3. 报警装置：包括蜂鸣器或者无线传输模块，用于发出报时提醒信号。
4. 按键：用于设置、调整时间以及其他功能的操作。
5. 供电模块：提供电源给电子闹钟。
二、电子闹钟的工作原理电子闹钟的工作原理可以分为以下几个步骤：1. 供电：将电子闹钟插入电源插座或装入电池后，供电模块将提供电源给电子闹钟，使其开始工作。
2. 计时：时钟芯片根据供电信号开始计时，并实时更新时间。
3. 显示时间：时钟芯片将实时计算得到的时间数据传输给显示器，显示器即可展示具体的时间信息。
4. 报时功能：当设定的闹钟时间到达时，时钟芯片将触发报警装置发出提醒信号。
蜂鸣器或者无线传输模块会根据设定进行声音或者无线信号的输出，提醒人们按时进行相应的活动。
5. 操作和设置：通过按键可以对电子闹钟的时间进行调整、设置报时时间以及其他功能，以满足个人需求。
三、电子闹钟的优势相比于传统机械闹钟，电子闹钟具有以下优势：1. 精准度高：电子闹钟采用时钟芯片进行计时，准确度更高，不易受外界环境影响。
2. 显示清晰：多数电子闹钟采用液晶显示器或LED数码管，显示效果清晰可见。
3. 功能丰富：电子闹钟可以具备显示日期、天气预报、温度等功能，满足用户对于时间信息的需求。
4. 操作简便：通过按键进行设置和调整，操作简单便捷。
5. 体积小巧：电子闹钟体积小巧，易于携带和放置。
总结：电子闹钟通过时钟芯片的计时功能和报警装置的触发，实现了精确报时的功能。
相比传统机械闹钟，电子闹钟具有更高的准确度、清晰的显示效果和更丰富的功能。
电子闹钟工作原理

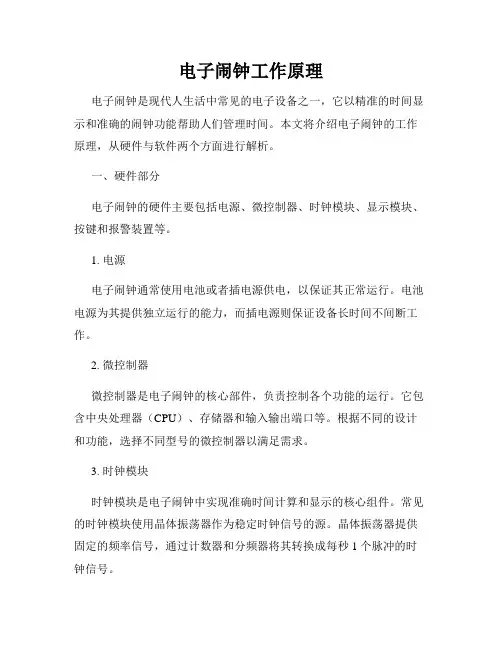

电子闹钟工作原理电子闹钟是现代人生活中常见的电子设备之一，它以精准的时间显示和准确的闹钟功能帮助人们管理时间。
本文将介绍电子闹钟的工作原理，从硬件与软件两个方面进行解析。
一、硬件部分电子闹钟的硬件主要包括电源、微控制器、时钟模块、显示模块、按键和报警装置等。
1. 电源电子闹钟通常使用电池或者插电源供电，以保证其正常运行。
电池电源为其提供独立运行的能力，而插电源则保证设备长时间不间断工作。
2. 微控制器微控制器是电子闹钟的核心部件，负责控制各个功能的运行。
它包含中央处理器（CPU）、存储器和输入输出端口等。
根据不同的设计和功能，选择不同型号的微控制器以满足需求。
3. 时钟模块时钟模块是电子闹钟中实现准确时间计算和显示的核心组件。
常见的时钟模块使用晶体振荡器作为稳定时钟信号的源。
晶体振荡器提供固定的频率信号，通过计数器和分频器将其转换成每秒1个脉冲的时钟信号。
4. 显示模块显示模块通常采用液晶显示技术，用于显示时间、日期等信息。
液晶显示屏通过驱动芯片接收来自微控制器的数据，再通过驱动电路按照一定的规则进行显示。
5. 按键按键是用户与电子闹钟进行交互的接口，可以通过按键设置时间、闹铃等功能。
在按下按键时，微控制器可以通过读取按键接口状态来执行相应的操作。
6. 报警装置报警装置是电子闹钟的关键功能之一，可根据设置的时间触发报警提醒。
报警装置通过控制发声装置，例如蜂鸣器或扬声器，输出预先设定的音频信号。
二、软件部分电子闹钟的软件部分主要包括时钟计时、时间设置、报警设置、闹钟计时等功能。
1. 时钟计时时钟计时是电子闹钟最基本的功能之一，其通过微控制器的定时器实现。
微控制器每秒接收来自时钟模块的1个脉冲信号，通过累加器实现秒、分、时的计时。
2. 时间设置用户可以通过按键设置闹钟的时间。
通过按键输入，微控制器可以识别用户的设置，并进行相应的时间更新。
3. 报警设置报警设置是电子闹钟的重要功能之一，用户可以设定闹钟的时间，并选择报警方式。
电子闹钟工作原理
电子闹钟工作原理电子闹钟作为现代人生活中的常见物品，准确地提醒我们起床、上班或做其他重要事情。
虽然大部分人都使用过电子闹钟，但是对其工作原理了解甚少。
本文将揭示电子闹钟的工作原理，帮助读者更好地理解这一普遍存在的电子设备。
一、引言电子闹钟是一种数字化的时间显示装置，它能够精准显示时间并进行提醒。
不同于传统的机械式闹钟，电子闹钟利用电子元件和晶体管技术实现计时和报警功能。
二、电子闹钟的组成部分1. 电源部分电子闹钟需要电力供应以进行正常工作。
一般来说，电子闹钟采用电池或者交流电适配器作为电源。
电池通常是方便携带和使用的选择，而交流电适配器则常用于需要长时间工作的闹钟。
2. 时钟芯片时钟芯片是电子闹钟中最核心的组成部分，它负责计时和时间的显示。
时钟芯片内部包含晶体振荡器，通过震荡器的振动频率来产生准确的时间信号。
时钟芯片还会根据所设定的时间输出控制信号，控制数码管或液晶显示屏显示准确的时间。
3. 数码管或液晶显示屏数码管或液晶显示屏是电子闹钟的主要输出部件，用于将时间信号以数字形式显示给用户。
数码管通过控制信号将具体数字显示在数码管的相应位置，而液晶显示屏则通过背光和电压来显示字符或数字。
4. 按钮与操作部分电子闹钟通常会有设置时间、调整闹钟等功能，这些操作通过按钮来实现。
按钮通常连接到微处理器或时钟芯片，接收用户的操作信号，并将信号传递给芯片进行进一步处理。
5. 报警部分电子闹钟最显著的功能之一是报警。
当设定的闹钟时间到达时，电子闹钟会触发报警部分，发出声音或震动以提醒用户。
三、电子闹钟的工作原理电子闹钟的工作原理可以概括为以下几个步骤：1. 时间设置用户通常通过操作按钮来设置电子闹钟的时间。
当用户按下设置按钮时，时钟芯片接收到按钮信号，进入时间设置模式。
用户可以通过加减按钮来逐步设置时、分、秒等参数。
2. 时间显示设置完毕后，时钟芯片会根据设置的时间不断更新显示屏上的数字。
它以特定的频率读取振荡器的震荡信号，通过计算来确定当前的时间，并将时间信号转换为数码管或液晶显示屏上对应的数字。
电子闹钟设置的操作规程

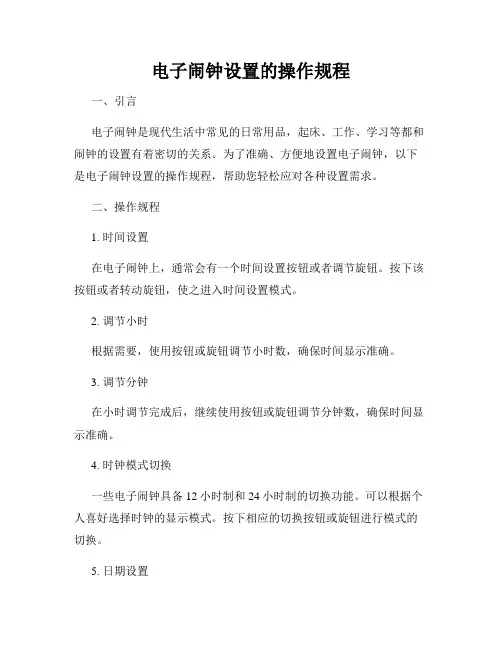

电子闹钟设置的操作规程一、引言电子闹钟是现代生活中常见的日常用品，起床、工作、学习等都和闹钟的设置有着密切的关系。
为了准确、方便地设置电子闹钟，以下是电子闹钟设置的操作规程，帮助您轻松应对各种设置需求。
二、操作规程1. 时间设置在电子闹钟上，通常会有一个时间设置按钮或者调节旋钮。
按下该按钮或者转动旋钮，使之进入时间设置模式。
2. 调节小时根据需要，使用按钮或旋钮调节小时数，确保时间显示准确。
3. 调节分钟在小时调节完成后，继续使用按钮或旋钮调节分钟数，确保时间显示准确。
4. 时钟模式切换一些电子闹钟具备12小时制和24小时制的切换功能。
可以根据个人喜好选择时钟的显示模式。
按下相应的切换按钮或旋钮进行模式的切换。
5. 日期设置安装有日期功能的电子闹钟上，需要用到日期设置功能。
通过按钮或旋钮，进入日期设置模式。
6. 调节年份按照设备的操作指引，使用按钮或旋钮调节年份，确保日期显示准确。
7. 调节月份在年份调节完成后，继续使用按钮或旋钮调节月份，确保日期显示准确。
8. 调节日期最后，使用按钮或旋钮调节日期，确保日期显示准确。
9. 更改闹钟时间电子闹钟通常可以设置多个闹钟时间。
按下闹钟设置按钮或旋钮，进入闹钟时间设置模式。
10. 选择要设置的闹钟在多个闹钟设置时，通过按钮或旋钮切换至要设置的闹钟。
11. 调节闹钟小时和分钟根据需求，使用按钮或旋钮调节闹钟小时和分钟。
12. 设置闹钟重复模式根据个人需求，选择闹钟的重复模式。
可以是每天重复、工作日重复或特定日期重复。
13. 确认设置完成以上设置后，按下确认按钮或旋钮，保持设置生效。
14. 测试闹钟设置完成后，可以通过按下闹钟测试按钮来测试闹钟是否正常工作。
15. 其他功能设置某些电子闹钟还具备其他功能，如闹钟音量调节、闹钟铃声选择等。
按照设备的说明书，设置或调节其它功能。
16. 保存设置部分电子闹钟具备记忆功能，能够保存之前的设置，无需每天重复设置。
如果您的闹钟具备这个功能，请确保保存设置。
电子闹钟综述 一、电子闹钟发展史 从古代的滴漏更鼓到近代的机械钟 ...
电子闹钟综述一、电子闹钟发展史从古代的滴漏更鼓到近代的机械钟，从电子表到目前的数字时钟，为了准确的测量和记录时间，人们一直在努力改进着计时工具。
钟表的数字化，大力推动了计时的精确性和可靠性。
在单片机构成的装置中，电子闹钟是必不可少的部件。
电子闹钟的研制始於70年代末。
1979年，上海第四钟厂与上海钟表研究所共同研制ZSZ 型指标式石英电子闹钟获得成功，日误差为10秒。
且还利用其机芯进一步开发出插屏、立式、台式闹钟等40多种花色。
1982年，中国钟厂完成装饰摆石英钟设计，并进一步研制成音乐报时、报刻石英钟。
後又研制开发石英旅行闹钟。
1983年上海钟厂开发的GD、GC、GB型钻石牌石英钟系列，具有闹、吊、扭摆、音乐报刻、报时多种功能。
1984年2月，上海电钟厂研制成功体现民族特色的唐代仕女座式GD－34同步整体石英摆钟，走时精度为日误差15秒。
该厂研制生产的活舵轮指标式石英电子钟，把实用与艺术融於一体，用红木作舵轮，船锚为船用部件，钟面装饰为古代海船采用景泰蓝，运用其装饰件航轮拨闹、铁锚止闹，设计新颖别致，获国家专利。
1990年又研制成功的多面石英钟，利用圆锥台3个环形钟面与3组时分针能多面指示时间，并有实用与观赏的功能，属国内首创，其造型获国家专利。
80年代先後研制成功投产的还有上海电钟厂生产的12英寸大圆石英挂钟，属国内首创的太阳能石英钟和指标式世界钟，以及上海电钟厂、上海电子钟二厂研制开发填补国内空白的959型大转盘双历石英钟，中国钟厂研制生产的各类石英挂钟，上海钟厂研制的能自动翻年、月、日、星期、时间回圈功能的QG9型万年历式指标、数位混合型5类壁钟。
1968～1990年的23年间，上海钟表行业累计生产各类电子钟1368.13万只。
现代的快节奏生活给人们的精神上带来了很大压力。
如何排解或缓解这些压力已经成为很多人关心的问题。
电子钟已成为人们日常生活中的必需品，广泛应用于家庭、车站、码头、剧院、办公室等场所，给人们的生活、学习、工作带来极大的方便单片机电子闹钟是具发前闹钟创新性的系统，它代表了时代的发展趋势。
电子闹钟的工作原理
电子闹钟的工作原理电子闹钟是现代生活中常见的一种时间管理工具，它通过电子技术实现闹钟功能。
下面将详细介绍电子闹钟的工作原理，并分点列出其相关内容。
1. 电源供电：电子闹钟通常使用电池或者电源适配器作为电源。
电池在闹钟内部提供稳定的直流电，而适配器通过交流电转换为直流电供电。
2. 晶振产生时间信号：电子闹钟内部配备了一个晶振芯片，晶振芯片上的晶体能以固定的频率振荡。
通过调节晶振的参数可以确定电子闹钟的时间精度，例如：32.768KHz。
晶振通常具有较高的稳定性和精度，能够产生精确的时间信号。
3. 时钟芯片解读时间信号：时钟芯片是电子闹钟的核心部件之一，它能够解读晶振产生的时间信号。
时钟芯片内部有计数器，通过不断计数，将时间信号转化为可读的时、分、秒，并通过数字显示屏或指针显示在外部。
4. 控制电路控制闹钟功能：通过按钮或电子触摸屏等输入设备，用户可以设置闹钟的时间、铃声等功能。
控制电路负责接收用户输入，并控制时钟芯片实现相应的操作。
例如，用户可以设置闹钟的响铃时间、重复周期、音量大小等。
5. 铃声发声装置：闹钟通常配备有扬声器或震动装置来发出铃声。
当闹钟设定的时间到达时，控制电路通过触发铃声发声装置，发出预设的铃声或者振动信号。
铃声或震动能够有效地提醒用户起床或者进行其他活动。
6. 数字显示屏或指针显示时间：电子闹钟通过数字显示屏或指针等形式来显示时间。
数字显示屏通常采用液晶技术，能够直观地显示时、分、秒等具体的时间信息。
指针式闹钟则通过电机驱动指针的转动来显示时间。
7. 其他功能：现代电子闹钟通常还具备一些附加功能，如温度显示、闹钟天气预报、FM收音机等功能。
这些附加功能通过额外的传感器或模块来实现，例如温度传感器、收音机模块等。
总结：电子闹钟通过电源供电，晶振产生时间信号，时钟芯片解读时间信号，控制电路控制闹钟功能，铃声发声装置提醒用户，数字显示屏或指针显示时间，以及附加功能的加入，实现了闹钟的工作原理。
电子闹钟工作原理详述
电子闹钟工作原理详述电子闹钟是一种电子设备，具有显示时间、闹铃报警等功能。
本文将详细介绍电子闹钟的工作原理以及各个组成部分的作用。
一、电子闹钟的工作原理电子闹钟的核心原理是基于电子元件的运作以及数字时钟的显示。
其主要包括以下几个步骤：1. 电源供应：电子闹钟通常使用电池或插电两种方式提供电力供应。
电池供电时，内部芯片通过电池的正负极连接电路，从而实现电源供应。
2. 晶振发挥作用：电子闹钟中会使用一种叫做晶振的元件。
晶振是一种能够提供稳定振荡信号的元件。
晶振的频率决定了电子闹钟的走时精确度。
晶振通过振荡产生的稳定信号会在接下来的步骤中起着重要作用。
3. 时钟芯片工作：时钟芯片是电子闹钟中的重要部分，它通过晶振提供的稳定信号进行时间记数。
时钟芯片内置一个计数器，它能够对通过晶振发出的信号进行计数，并将其转换为准确的时间信号。
4. 时间显示：电子闹钟的核心功能之一就是时间的显示。
通过将时钟芯片得到的时间信号进行解码，将其转换为小时和分钟的形式，并输出至数码管或液晶显示屏上，实现时间的可视化。
5. 闹铃响起：除了显示时间外，电子闹钟还具备闹铃报警功能。
在预先设定的时间点，时钟芯片会检测当前时间与设定时间是否相符，如果相符则触发报警电路，从而产生闹铃声音。
6. 闹铃停止：一旦闹铃响起，用户可以通过按下闹钟上的按钮或拔出电源插头来停止闹铃。
这会切断闹铃电路的电流供应，使其停止发声。
二、电子闹钟的组成部分电子闹钟由多个组成部分组成，每个组成部分都承担着特定的功能，下面将逐一进行介绍。
1. 时钟芯片：时钟芯片是电子闹钟的核心部件，负责时间的计数和显示。
它通常由一个振荡器、计数器、解码器和显示驱动器等组成，完成从时间信号的读取到数字显示的过程。
2. 数码管或液晶显示屏：数码管或液晶显示屏用于将时钟芯片输出的时间信号进行解码，并将其可视化显示出来。
数码管一般由七段数字构成，可以显示0-9这10个阿拉伯数字；而液晶显示屏则采用液晶显示技术，可以显示更为丰富的内容。
电子闹钟原理
电子闹钟原理电子闹钟是一种常见的家用电子产品，它通过内置的电子元件和电路来实现时间显示和闹铃功能。
在如今的现代社会，电子闹钟已经成为人们生活中不可或缺的一部分。
那么，电子闹钟的原理是什么呢？接下来，我们将深入探讨电子闹钟的原理。
首先，电子闹钟的核心部分是一个振荡器。
振荡器是一种能够产生周期性信号的电路，它可以根据一定的频率来产生稳定的电信号。
在电子闹钟中，振荡器的作用是产生一个稳定的时钟信号，以便于显示当前的时间。
这个时钟信号会被送入显示屏幕，通过数码显示的方式呈现给用户，让用户可以清晰地看到当前的时间。
除了时钟信号，电子闹钟还需要一个闹铃信号来提醒用户。
为了实现这一点，电子闹钟中还会有一个闹铃电路。
闹铃电路会接收到预先设定的闹钟时间，当时钟信号达到这个时间时，闹铃电路会触发声音装置，发出响亮的提示音来提醒用户。
这样，用户就可以在设定的时间内及时起床或做其他事情。
此外，电子闹钟还需要一个电源电路来提供稳定的电力。
电子闹钟通常会使用电池或者外部电源适配器作为电源，以确保它可以持续稳定地工作。
电源电路会对输入的电力进行整流、滤波和稳压处理，以确保电子闹钟的各个电路模块都能够得到稳定的电力供应。
总的来说，电子闹钟的原理主要包括振荡器、显示电路、闹铃电路和电源电路。
振荡器产生稳定的时钟信号，显示电路将时钟信号显示在屏幕上，闹铃电路在设定的时间触发闹铃提醒用户，电源电路提供稳定的电力保证电子闹钟正常工作。
这些电路模块相互配合，共同实现了电子闹钟的功能。
总的来说，电子闹钟的原理虽然复杂，但是通过各个电路模块的合作，它可以准确地显示时间并在设定的时间提醒用户。
电子闹钟的原理不仅体现了电子技术的应用，也让我们更加方便地管理时间和生活。
希望通过本文的介绍，您对电子闹钟的原理有了更深入的了解。
电子闹钟原理
电子闹钟原理电子闹钟是一种利用电子技术来实现时间显示和闹铃功能的小型电子设备。
它通常由时钟电路、数字显示装置、闹铃电路和电源部分组成。
首先，我们来看一下电子闹钟的时钟电路。
时钟电路是电子闹钟的核心部分，它采用晶体振荡器作为时钟信号的发生器，通过分频电路将高频的晶体振荡器输出的信号分频为1Hz的脉冲信号，然后再经过计数器和时序逻辑电路进行处理，最终得到秒、分、时等时间信号。
时钟电路的稳定性和精准度直接影响到电子闹钟的时间显示准确度。
其次，我们来介绍一下电子闹钟的数字显示装置。
数字显示装置通常采用LED数码管或液晶显示屏来显示时间。
LED数码管由多个发光二极管组成，能够显示出数字0-9，通过控制不同的发光二极管点亮或熄灭来显示不同的数字。
而液晶显示屏则利用液晶材料的光学特性来显示数字，它具有低功耗、薄型化等优点。
另外，电子闹钟的闹铃电路也是其重要组成部分。
闹铃电路通常由音频振荡器、放大器和扬声器等部分组成，当设置的闹铃时间到达时，音频振荡器产生一定频率的声音信号，经过放大器放大后，由扬声器发出声音，提醒人们起床或做其他事情。
最后，我们来讲一下电子闹钟的电源部分。
电子闹钟通常采用电池或外接电源供电，电池供电的电子闹钟具有便携性强、不受外界电源影响的优点，而外接电源供电的电子闹钟则能够保持稳定的工作状态，不会因为电池电量不足而影响使用。
综上所述，电子闹钟是一种利用电子技术实现时间显示和闹铃功能的小型电子设备，它的工作原理主要包括时钟电路、数字显示装置、闹铃电路和电源部分。
通过这些部分的协同工作，电子闹钟能够准确显示时间，并在设定的时间点发出响亮的闹铃声，起到提醒作用。
希望通过本文的介绍，读者能够对电子闹钟的原理有更深入的了解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章绪论1.1 课题背景20世纪末，电子技术获得了飞速的发展，在其推动下，现代电子产品几乎渗透了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。
时间对人们来说总是那么宝贵，工作的忙碌性和繁杂性容易使人忘记当前的时间。
忘记了要做的事情，当事情不是很重要的时候，这种遗忘无伤大雅。
但是，一旦重要事情，一时的耽误可能酿成大祸。
例如，许多火灾都是由于人们一时忘记了关闭煤气或是忘记充电时间。
尤其在医院，每次护士都会给病人作皮试，测试病人是否对药物过敏。
注射后，一般等待5分钟，一旦超时，所作的皮试试验就会无效。
手表当然是一个好的选择，但是，随着接受皮试的人数增加，到底是哪个人的皮试到时间却难以判断。
所以，要制作一个定时系统。
随时提醒这些容易忘记时间的人。
钟表的数字化给人们生产生活带来了极大的方便，而且大大地扩展了钟表原先的报时功能。
1.2 单片机的发展历程单片机微型计算机是微型计算机的一个重要分支，也是颇具生命力的机种。
单片机微型计算机简称单片机，特别适用于控制领域，故又称为微控制器。
在MCS-51系列单片机中，有两个子系列：51子系列和52子系列。
每个子系列有诺干中型号, 其中51系列有8051、8751和8031三个型号，后来经过改进产生了80c51、87c51、80c31三个型号；52系列有5021、8752、8032三个型号，改进后的型号是80c52/87c52、80c32。
改进后的型号更加省电。
52系列比对应的51系列增加了定时器T2并将内部程序存贮器增加到8KB。
Inter公司停止生产MCS-51系列单片机之后将生产权转让给了许多其他公司，于是出现了许多与Mcs-51兼容的单片机。
现在生产mcs-51兼容单片机的公司对其进行了不同程度的改进和提高。
我们现在使用比较的多的是AT89C51/AT89s51等。
通常，单片机由单块集成电路芯片构成，内部包含有计算机的基本功能部件：中央处理器、存储器和I/O接口电路等。
因此，单片机只需要和适当的软件及外部设备相结合，便可成为一个单片机控制系统。
单片机经过1、2、3、3代的发展，目前单片机正朝着高性能和多品种方向发展，它们的CPU功能在增强，内部资源在增多，引角的多功能化，以及低电压底功耗。
第二章设计方案2.1设计目的及要求1.设计目的1.熟悉STC89C52单片机的应用与编程，并学习单片机的工作原理及开发。
2.学会制作实际电路板的基本过程与方法。
3.通过单片机来实现闹钟的控制。
2.设计任务本次课程设计需要完成对智能电子闹钟的控制，首先要显示时钟的计时，计时为24小时制，通过按键控制对时间设定一个时间，当时钟到达设定的时间，蜂鸣器立刻发出报警。
图2-1 系统框图3.设计要求1、绘制交通灯控制器的电路原理图，掌握各个部分电路的原理、功能和应用方法；2、根据课程设计任务，编程实现系统要求的基本功能；3、根据电路原理图制作电路板；4、对系统进行实际调试；5、编写课程设计说明书；2.2 方案设计AT89S5l内部定时/计数器T0和Tl设置为定时器模式l工作方式．作为电子时钟及电子秒表的计时基准。
定时器T0产生10 ms的中断信号，每经过1t30次中断，时钟秒位加一，秒位经60次加一后向时位进位，当时问为23时59分59秒时，秒位再加一后变为00时00分00秒．当按键切换为电子秒表功能时，T0每产生一次中断，十毫秒单元加一，十毫秒单元经过l0次加一后，百毫秒单元加一。
依次进位可实现最长为9小时59分59秒990毫秒的秒表计时，可达到分辩10 ms的计时精度。
利用K1～K4按键可对时钟进行对时当首次按下K1按键时，显示数码管第一位闪烁，继续按键时，下一位闪烁。
当某一位闪烁时，按下K2按键可使闪烁位加一。
在正常时钟显示方式下按下K2键时，转为年、月、日显示．按下K3键，可进入秒表状态，按下K4键可显示闹钟定时时间。
第三章硬件电路设计3.1 STC89C52单片机1.STC89C52简介STC89C52是STC公司生产的一种低功耗、高性能CMOS 8位微控制器，具有8K在系统可编程Flash存储器。
STC89C52使用经典的MCS-51内核，但做了很多的改进使得芯片具有传统51单片机不具备的功能。
在单芯片上，拥有灵巧的8位CPU和在系统可编程Flash，使得STC89C52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。
具有以下标准功能：8k字节Flash，512字节RAM，32位I/O口线，看门狗定时器，内置4KBEEPROM，MAX810复位电路，3个16位定时器/计数器，4个外部中断，一个7向量4级中断结构（兼容传统51的5向量2级中断结构），全双工串行口。
另外STC89C52可降至0Hz静态逻辑操作，支持2种软件可选择节电模式。
空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。
器件采用ATMEL公司的高密度、非易失性存储技术制造,兼容标准MCS-51指令系统及STC89C52引脚结构,功能强大的微型计算机的STC89C52可为许多嵌入式控制应用系统提供高性价比的解决方案。
其引脚如图3-1所示；图3-1 STC89C52单片机引脚图STC89C52具有如下特点：40个引脚,8k Bytes Flash片内程序存储器,32位I/O 口线，看门狗定时器，内置4KBEEPROM，MAX810复位电路，3个16位定时器/计数器，4个外部中断，一个7向量4级中断结构（兼容传统51的5向量2级中断结构），全双工串行口。
此外, STC89C52设计和配置了振荡频率可为0Hz并可通过软件设置省电模式。
空闲模式下,模式下,CPU暂停工作,而RAM定时计数器,串行口,外中断系统可继续工作,掉电模式冻结振荡器而保存RAM的数据,停止芯片其它功能直至外中断激活或硬件复位。
同时该芯片还具有PDIP、TQFP和PLCC等三种封装形式,以适应不同产品的需求。
2.STC89C52主要功能如表3-1所示：表3-1 STC89C52主要功能特性3.2时针电路设计STC89C52虽然有内部振荡电路，但要形成时钟，必须外接元件所以实际构成的振荡时钟电路。
对接电容的值虽然没有严格的要求，但电容的大小会影响振荡器频率的高低，振荡器的稳定性，起振的快速性和温度的稳定性。
晶体频率可在 1.2MHZ～12MHZ 之间任选，电容C1和C2的典型值在20PF～100PF之间选择，考虑到本系统对于外接晶体的频率稳定性要求不高，所以采取比较廉价的12MHZ晶体振荡器。
时钟电路图如图3-2所示，其晶体振荡器的作用是将XTAL1和XTAL2分别作为反向放大器的输入或输出，其引脚两侧外接定时元件就能构成时针电路，电容C1和C2主要起频率微调作用。
图3-2 时针电路图3.3 复位电路设计复位电路如图3-3所示，其采用上电加上按钮电平复位的方式，在RST输入端高电平时实现复位和初始化。
其电容选用22pF的瓷片电容2个和22µF电解电容1个。
瓷片电容的基本特性为：电气性能最稳定，基本上不随温度、时间、电压的改变而改变，适用于稳定性、可靠性要求比较严格的场合，由于电气性能稳定，高频特性好，可很好的工作在高频、特高频、甚高频频段。
电解电容的基本构造是在相对的两片金属物夹着绝缘物的物品，换言之是由正箔和负箔两张金属电极板间夹着电解纸（绝缘物）的物品。
此为电解电容器的基本构造，对电容印加直流电压，可在电极的两边各蓄存等量的正负电荷。
图3-3 复位电路图3.4 电源电路设计为使系统稳定工作，须有可靠电源。
采用单片机控制模块提供电源。
改方案的优点是系统简明扼要，节约成本；缺点是输出功率不高。
电源电路如图3-4所示，整个系统采用+5V电压。
用变压器将端电压转换为交流电，再通过整流桥转化为直流电最后再由LM7805将电压稳定在+5V输出。
图3-4 电源电路图3.5 时钟芯片选择方案一：采用单片机内部定时器实现时钟，不需要外接芯片，成本较低，但是时间精度不高，时间掉电会丢失，只适合一般场合使用；方案二：使用时钟芯片DS1302作为时钟源，该芯片断电后需要通过外接电池或者电容供电，因此电路相对比较复杂，成本也较高。
结合我们应用的实际情况，我们一般要求时钟精度不是很高，只用于一般使用，故选择成本较低的方案一实现。
图3-5 DS1302引脚图DS1302 还有年份寄存器、控制寄存器、充电寄存器、时钟突发寄存器及与RAM相关的寄存器等。
时钟突发寄存器可一次性顺序读写除充电寄存器外的所有寄存器内容。
DS1302与RAM相关的寄存器分为两类：一类是单个RAM单元，共31个，每个单元组态为一个8位的字节，其命令控制字为C0H～FDH，其中奇数为读操作，偶数为写操作；另一类为突发方式下的RAM寄存器，此方式下可一次性读写所有的RAM的31个字节，命令控制字为FEH(写)、FFH(读)。
3.6 数码管显示数码显示部分采用八块共阳极八段数码显示管分别对时，分，秒进行显示。
将第三块和第六块显示横杠,可以使时间显示更美观.显示部分采用刷新显示方案.具体如下: 当p2口输出11111110第一块的三极管导通,u1数码管被选中,然后p0口输出数字的数码管编码。
如p0口输出00111111时u1数码管就输出数字0。
当11111110循环右移一位是u2被选通显示。
依次类推u1-u8数码管显示完成，再循环显示。
由于单片机的刷新速度很快所以8个数码管看起来就像同时显示的一样。
时个位计数单元电路结构仍与秒或个位计数单元相同，但是要求，整个时计数单元应为24进制计数器，不是10的整数倍，因此需将个位和十位计数单元合并为一个整体才能进行24进制转换。
图3-6 数码管实物图3.7按键控制电路本设计用到的键盘有4个独立按键，分别为时间调整按键、闹钟调整按键和两个时间加减按键。
以此控制时间的调整和闹钟时间的调整。
图3-7 按键电路图3.8报警电路此模块采用无源蜂鸣器实现，通过编写相应的程序，当满足要求时，给蜂鸣器提供不同频率的方波，使其发出不同频率的声音，把不同频率的声音按一定的时序输出，从而发出音乐。
图3-8 报警电路第四章软件设计4.1 中断系统单片机本身不具备自主开发能力，即使在单片机应用系统的设计完成以后用户也不能直接对程序进行修改。
单片机应用系统的开发必须借助一套开发工具和软件环境才能进行。
本节介绍一种单片机模拟调试软件的使用。
模拟调试软件不仅可以在程序下载到单片机芯片之前验证它的正确性，而且模拟调试软件也可以用来辅助学习单片机的基本知识。
图4-1 中断流程图4.2 DS1302程序设计DS1302是美国DALLAS公司推出的一种高性能、低功耗的实时时钟芯片，附加31字节静态RAM，采用SPI三线接口与CPU进行同步通信，并可采用突发方式一次传送多个字节的时钟信号和RAM数据。
