沥青路面再生技术
沥青路面再生技术分类
沥青路面再生技术分类引言：沥青路面是现代交通建设中广泛使用的材料，但长期使用会导致路面老化、龟裂、坑洼等问题。
为了解决这些问题，沥青路面再生技术应运而生。
本文将对沥青路面再生技术进行分类介绍，分别从冷再生、热再生和化学再生三个方面进行阐述。
一、冷再生技术冷再生技术是通过冷拌再生方法对沥青路面进行修复。
冷再生技术主要包括冷再生混合料、冷再生加固料和冷再生剂三个方面。
1. 冷再生混合料冷再生混合料是通过将破碎的旧沥青路面与再生剂、沥青混合料等物料进行混合再生而得到的新材料。
通过冷再生混合料可以有效利用旧沥青路面的资源，减少对新材料的需求，同时保持了混合料的强度和稳定性。
2. 冷再生加固料冷再生加固料是一种添加剂，通过加入冷再生剂和沥青混合料等物质，对沥青路面进行加固修复。
冷再生加固料可以提高沥青路面的强度和耐久性，延长路面的使用寿命。
3. 冷再生剂冷再生剂是一种特殊的添加剂，通过与旧沥青路面进行反应，使其恢复一定的黏性和粘结性。
冷再生剂可以改善沥青路面的物理性能，增强路面的抗老化能力，延长路面的使用寿命。
二、热再生技术热再生技术是通过加热旧沥青路面，将其重新熔化并与新沥青混合再生的方法。
热再生技术主要包括热再生设备、热再生混合料和热再生剂三个方面。
1. 热再生设备热再生设备是用于对旧沥青路面进行加热和再生的机械设备。
热再生设备分为热再生炉和热再生摊铺机两种类型。
热再生炉通过加热旧沥青路面，将其熔化后与新沥青混合再生；热再生摊铺机则将熔化的沥青路面铺设在路面上，形成新的路面。
2. 热再生混合料热再生混合料是通过将破碎的旧沥青路面加热后与新沥青混合而得到的新材料。
热再生混合料具有较高的强度和稳定性，可以有效修复老化的沥青路面，延长路面的使用寿命。
3. 热再生剂热再生剂是一种添加剂，通过加入热再生设备中与旧沥青路面进行混合，使其恢复一定的黏性和粘结性。
热再生剂可以提高沥青路面的抗老化能力，增加路面的强度和耐久性。
沥青路面再生技术
沥青路面再生技术沥青路面再生技术是一种用于修复老化、破损道路的技术手段，通过对沥青路面进行破碎、翻新和再生，使其恢复原有的使用功能和性能。
本文将介绍沥青路面再生技术的原理、作用及其在道路维修中的应用。
一、沥青路面再生技术的原理沥青路面再生技术主要通过机械力和热力作用对老化、破损的沥青路面进行修复。
具体原理如下：1. 破碎: 首先，对老化、破损的沥青路面进行机械破碎。
通过专用的破碎机械设备，将路面的沥青层进行破碎，使其变成适合再生的颗粒状物料。
2. 翻新: 破碎后的物料经过特殊处理，添加再生剂，重新搅拌和混合，恢复其原有的砂浆状，同时加入一定的添加剂，以提高其力学性能和耐久性。
3. 再生: 将经过翻新处理的物料进行再生，以恢复其原有的性能和质量。
再生后的物料可以与新鲜的沥青混合，或直接用于修复道路。
二、沥青路面再生技术的作用沥青路面再生技术在道路维修中发挥着重要的作用。
具体有以下几个方面的优势：1. 节约资源: 沥青路面再生技术可以充分利用老化、破损路面上的沥青，减少对新材料的需求，节约了资源。
同时，再生的沥青路面与新鲜沥青混合使用，可以有效利用沥青的性能。
2. 降低成本: 相比于传统的修复方法，沥青路面再生技术可以大幅降低修复成本。
通过再生技术，可以延长路面的使用寿命，减少频繁的维修和更换工作，从而降低相关费用。
3. 环保节能: 沥青路面再生技术可以有效减少对土地资源的占用，减少废弃材料的产生。
同时，再生技术可以减少对化石能源的消耗，降低对环境的污染。
4. 提高道路品质: 沥青路面再生技术可以恢复道路的原有质量和性能。
通过翻新和再生处理，可以提高路面的抗压强度、耐久性和平整度，提升路面的使用寿命和行车舒适度。
三、沥青路面再生技术的应用沥青路面再生技术已经在道路维修中得到了广泛应用。
主要体现在以下几个方面：1. 高速公路维修: 高速公路是交通运输的重要组成部分，也是沥青路面再生技术的主要应用领域之一。
沥青路面再生技术
四、高效再生列车机组
在联络线的施工现场，由两台加热机、一台加热铣刨机和一台加热复拌机 组成的就地热再生机组——“高效再生列车”正在对联络线沥青路面面层进行 热再生的施工。
加热 复拌 机
加热铣 刨机
•第二台 加热机
•
第一台 加热机
•
加热铣刨机施工
加 热 铣 刨
•
加热复拌机
沥青摊铺机 加 热 复 拌 机
五、厂拌冷再生
六、冷再生的施工工艺
一般规定
气候条件：最低气温应不小于10°C
交通管制：施工标志、减速标志、严禁超车标志等 材料堆放：硬地面应有良好的排水措施和防水设施
施工队伍：专业、技术过硬的队伍
施工步骤：施工准备－拌和－运输-摊铺－碾压－养生－开放交通
六、冷再生的施工工艺
RAP堆放、储存
1、不同回收的RAP料应分开堆放、 不得混杂，保证材料均匀一致。
机组工作流程示意
六、就地热再生工艺的优势
1、就地热再生工艺将现有沥青路面材料全部重新 利用，节约了自然资源。 2、就地热再生工艺仅需要很少的全新材料和再生 剂，以改善现有路面材料的功能特性，因而非常经 济，运输量也显著减少。 3、就地热再生施工能够在不阻断交通的条件下进 行。因而，交通阻塞程度很轻。即使在就地热再生 施工过程中，临近车道仍可以开放交通。 4、就地热再生工艺更加经济，体现在工期、运输 成本、能源及资源保护方面的节约幅度达20%30%。 5、根据公路部门的测算，采用就地热再生工艺， 与传统的铣刨加摊铺工艺相比，能源节约幅度达 20%左右。
静压1遍，振压1遍
振压3遍
1.5~3
2~4
复压
轮胎式压路机
终压 双钢轮振动式压路机
揉压3遍
沥青路面再生技术概述

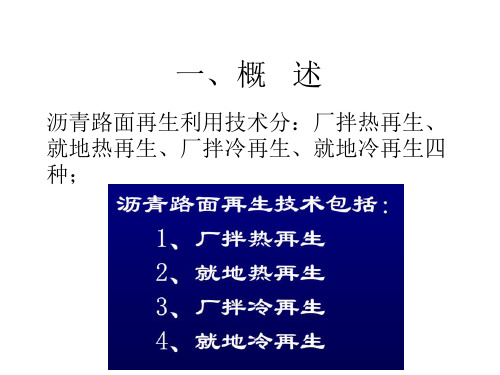

沥青路面再生技术概述根据再生混合料拌制和施工温度的不同，沥青路面再生可分为冷再生和热再生。
在冷再生过程中，对旧路铣刨、新旧料的拌和与摊铺是在常温下进行的，冷再生结合料通常采用乳化沥青或泡沫沥青。
在热再生过程中，对旧路面铣刨、新旧料拌和时需要加热。
根据施工场合和施工工艺的不同，沥青路面再生可以分为厂拌再生和就地再生。
就地再生与厂拌再生的区别在于的拌和过程发生的地方，就地再生的拌和过程是在旧路面现场进行的，而厂拌再生的拌和过程是在拌和厂进行的。
在路面大修工程中，常用的再生方案有：就地冷再生、厂拌冷再生、就地热再生和厂拌热再生等。
每种再生技术各有特点，各适合于不同状况的路面。
在再生利用前，对路面状况进行详细的调查分析，选择最佳的再生方案，以实现效益最优。
一、沥青路面再生途径与再生剂沥青路面在长期使用过程中，在车辆荷载和气候因素的作用下，其构成材料的质量发生了变化与衰减，主要表现为矿料级配的退化和沥青的老化。
根据旧沥青的老化状况，可采用以下三种方式进行再生。
（1）新旧沥青调和再生。
新旧沥青调和再生即将标号较高的新沥青与旧沥青掺配混合，使掺配后的沥青达到路用沥青标准。
沥青胶体结构理论认为沥青是一种胶体分散体系。
研究表明，只有当沥青中各组分的相对比例满足一定的关系时，沥青才具有较好的性质。
沥青路面质量劣化的实质是沥青结合料发生老化，即沥青胶结料的组分发生变化，芳香酚减少，胶质和沥青质增加。
沥青化学组分的这种变化引起的沥青物理、力学性质的变化，会导致针入度变小、延度降低、软化点和脆点升高，沥青变硬、变脆，延伸性降低。
根据组分调节理论，老化沥青中加入其所失去的组分，使组分比例重新协调就能恢复沥青的性能。
由于新鲜的软沥青中含有较多的软沥青质成分，通过调和使旧沥青的性能达到一定的水平，从而达到沥青再生的目的。
（2）再生剂再生。
再生剂再生即在旧沥青中加入适量的再生添加剂，添加剂既可以调节旧沥青的黏度，又能补充旧沥青所失去的化学组分，恢复原沥青的性能，甚至还能超过原沥青的性能。
沥青路面再生技术的方法与应用
沥青路面再生技术的方法与应用
沥青路面再生技术是一种成本有效且可持续实现的方式，可以将旧路面材料再次利用，将其回收、重排和重新绑定，以形成一个新的路面层。
以下是沥青路面再生技术的方法和
应用。
方法：
1.再生翻新：再生翻新通常使用的是机械分离法，将路面表层的沥青混凝土（AC）剥离，以获得再利用的旧材料，随后将其在原位置进行重铺，从而形成一个新的路面层。
2.全深再生：全深再生是通过机械化处理，将路面表层、基层和下土全部取走，然后
进行再处理。
这种处理通常将旧沥青材料还原成热液态沥青将其再次利用。
3.修复加固：修复加固是为那些受损较小的道路提供了一个再生的选择。
这种方法通
常是在现有路面上进行，需要较少的材料和更短的时间来完成。
应用：
1.超长寿命路面：沥青路面再生技术可以延长路面的使用寿命，有效地减少了维护和
替换道路材料的费用和时间。
2.减少废弃物：再生沥青材料可以减少不必要的资源浪费，例如采矿和制造新材料所
需的能源。
3.绿色环保：沥青路面再生技术可以减少轻质沥青材料的生产和废弃，从而降低了温
室气体排放并更加环保。
总之，沥青路面再生技术的方法和应用可以为现有的或未来的道路建设提供可持续性
的解决方案。
采用这些技术可以延长路面的使用寿命，减少浪费，从而降低了维修和建造
费用，同时保护我们的环境。
简述沥青路面就地热再生技术工艺
简述沥青路面就地热再生技术工艺沥青路面就地热再生技术工艺是一种环保、节能的道路维护方法，其核心原理是在现有道路中对废旧沥青进行再生利用，以减少资源浪费和环境污染。
本文将从什么是沥青路面就地热再生技术、工艺流程、优势和发展前景等方面进行探讨。
一、什么是沥青路面就地热再生技术沥青路面就地热再生技术是一种通过热再生设备对废旧沥青路面进行加热、破碎和再混合的工艺，以实现废旧沥青的再生利用。
该技术能够完整回收废旧沥青，并与新沥青进行混合，形成新的道路材料。
二、工艺流程沥青路面就地热再生技术的工艺流程主要包括以下几个步骤：1. 加热：通过专用的热再生设备，对沥青路面进行加热。
加热温度通常在150℃至180℃之间，以确保废旧沥青能够被完全回收。
2. 破碎：加热后的沥青路面经过粉碎机进行破碎，将废旧沥青破碎成适当的颗粒大小。
3. 混合：破碎后的废旧沥青与新沥青经过混合机进行充分混合。
混合时，可以根据需要添加一定比例的矿料、添加剂等，以提高道路材料的性能。
4. 整形：混合后的道路材料通过压路机或摊铺机进行整形，形成平整的道路路面。
三、优势沥青路面就地热再生技术相比传统的沥青路面维护方法具有以下几个优势：1. 节约资源：通过再生利用废旧沥青，减少了对新鲜沥青的需求，降低了原材料消耗。
2. 减少污染：废旧沥青的再生利用减少了对环境的污染，减少了废旧沥青的填埋和焚烧，降低了二氧化碳排放。
3. 节能减排：由于不需要大量的新鲜沥青，沥青路面就地热再生技术能够减少能源的消耗和碳排放。
4. 维修周期延长：采用沥青路面就地热再生技术进行维修，可大幅延长道路的使用寿命，减少维修频次。
四、发展前景沥青路面就地热再生技术在国内外得到了广泛的关注和应用。
随着对环境保护意识的提高和对可持续发展的需求，该技术在未来的发展前景十分广阔。
沥青路面就地热再生技术能够减少对新鲜沥青的需求，有助于降低沥青市场对原油的依赖程度，从而缓解资源压力。
沥青路面就地热再生技术具有显著的经济效益。
沥青路面再生技术
沥青路面再生技术第一篇：沥青路面再生技术随着城市化进程的不断加快，城市道路的建设和维护也面临着日益严峻的挑战。
为了维护道路的正常使用和延长其使用寿命，修补和维护工作变得越来越必要。
而其中一项重要的工作就是路面再生，尤其是沥青路面的再生。
沥青路面再生技术是指在原有的沥青路面基础上，通过多种技术手段进行路面修复和再生，达到延长路面使用寿命、提高路面质量、减少维护成本等目的。
下面就让我们来了解一下沥青路面再生的主要技术和应用。
一、沥青路面再生的主要技术1.冷再生混合料技术这种技术是一种使用回收材料的沥青混合料，其制备过程需要将旧沥青路面剥离下来，加入新的沥青混合料、水泥等材料进行加工和混合，最终形成一种具有较强稳定性和抗冻性能的路面材料。
2.热再生混合料技术这种技术是一种通过强制性热处理来再生和改性的沥青混合料。
在使用这种技术时，需要使用加热设备来将沥青路面中的沥青材料进行回收和再生，再加入其它材料进行淣合并形成新的路面材料。
3.胶凝土沥青再生技术这种技术是一种在沥青路面表层混合水泥、石粉等材料，再经过一定过程使其成为混凝土的技术。
该方法适用于多种类型的路面，因其能够有效地提高路面质量和使用寿命而被广泛使用。
二、沥青路面再生的应用沥青路面再生技术的应用范围非常广泛，无论是高速公路、城市道路还是各种农村公路，都有着广泛的应用。
其中，具体应用场景包括以下几个方面：1.路面修补如果路面出现了严重的损伤和磨损，需要进行及时的维修和修补。
此时，沥青路面再生技术非常适合，能够在不破坏原有路面材料的情况下对路面进行修补和加固。
2.路面改良当路面出现了过量的凹陷、波浪变形或滑移等现象时，往往需要进行改良。
这时，沥青路面再生技术可以很好地解决这个问题，通过混合一些水泥、石粉等材料来提高路面稳定性。
3.路面延寿为了延长路面的使用寿命，一些老化或损伤严重的路面常常需要进行更新和再生。
在这种情况下，沥青路面再生技术可以很好地创新并延长路面的使用寿命，同时使路面质量得到保障。
沥青路面再生技术的四种分类
沥青路面再生技术的四种分类沥青路面再生技术是指通过一系列工程和设备来修复和改善老化和破损的沥青路面，以延长其使用寿命和提升性能。
根据处理方式和目标，沥青路面再生技术可以分为四种分类，分别是再铺沥青技术、冷再生技术、热再生技术和化学再生技术。
下面将详细介绍这四种分类，包括其原理、应用范围和优缺点。
1. 再铺沥青技术再铺沥青技术是最传统和常见的沥青路面再生技术。
它的原理是通过铺设新的沥青混合料覆盖老化和破损的路面，以恢复路面的平整度和使用功能。
这种技术适用于挤压变形较大、裂缝严重或路面损坏较为严重的情况。
再铺沥青技术的应用过程包括以下几个步骤：首先，清除老化沥青层、坑洞和其他破损部分；然后，进行适当的路面整平和修复；接着，铺设新的沥青混合料，进行压实和表面处理，最后，进行标线和道路设施的安装。
再铺沥青技术的优点是操作简单，适用范围广，可以有效地修复和改善不同程度的路面损坏。
然而，它的缺点是成本较高，对交通影响较大，且新铺的沥青料可能与老化层不兼容，导致路面更加容易发生损坏和裂缝。
2. 冷再生技术冷再生技术是一种通过机械设备和添加剂将老化和破损的沥青路面进行再生的技术。
它的原理是利用冷再生装置将机械碾压和混合涂覆的方法，将老化沥青层的损坏部分进行去除和替换，然后加入再生剂和添加剂，最后进行压实和表面处理。
冷再生技术适用于路面被水侵蚀、局部损坏、类似剥落等情况。
它的应用过程包括以下几个步骤：首先，使用冷再生机械设备对路面进行碾压和混合涂覆；然后，添加再生剂和添加剂，混合均匀；接着，进行压实和表面处理。
冷再生技术的优点是操作简单、节约时间和资源，可以有效地修复部分破损和老化的路面。
然而，它的缺点是适用范围有限，对于严重损坏的路面效果不明显，且再生剂和添加剂的选择和配比需要注意。
3. 热再生技术热再生技术是一种通过加热和加入再生剂来修复和改善老化和破损的沥青路面的技术。
它的原理是利用热再生装置将老化和破损的沥青层刨除、加热、混合再生剂和添加剂，并重新铺设在路面上。
沥青路面再生技术分类
沥青路面再生技术分类引言沥青是路面上常见的材料，随着交通工具的增多，沥青路面抗压能力降低，裂缝、坑洼等问题日益突出。
为了延长路面使用寿命，研发了多种沥青路面再生技术。
本文将对沥青路面再生技术进行分类和探讨。
常见的沥青路面再生技术分类物理再生技术物理再生技术是指对老化、损坏的沥青路面进行加热、混合或重铺等物理处理的方法。
1. 热再生技术热再生技术是指利用热源对老化的沥青路面进行加热，使其软化后再进行拆除、搅拌、再铺设的方法。
主要包括： - 加热破碎法：利用加热设备对沥青路面进行加热，然后使用机械设备进行拆除和破碎，最后重新铺设。
- 热拆除再生法：将热源直接施加到沥青路面上，使其软化后通过机械设备进行拆除，然后进行再铺设。
2. 冷再生技术冷再生技术是指在不加热的情况下对老化的沥青路面进行再利用的方法。
主要包括：- 冷铣刨再生法：使用冷铣刨机对沥青路面进行削除，将削除下来的材料再进行重新铺设。
- 冷再生混合法：将冷铣刨机削除下来的材料与新鲜的沥青料进行混合，然后再铺设。
化学再生技术化学再生技术是指利用化学药剂对老化、干裂的沥青路面进行处理，使其恢复原有的性能。
1. 返软剂改性技术返软剂改性技术是指在沥青路面表面喷洒返软剂，通过渗透作用改良沥青路面的物理性能，提高其抗老化、抗裂性能。
2. 聚合物改性技术聚合物改性技术是指在沥青路面中加入聚合物改性剂，通过与沥青发生化学反应或物理作用来提高沥青的性能，增强沥青路面的抗裂能力和耐久性。
生物再生技术生物再生技术是指利用生物材料对老化、损坏的沥青路面进行修复和再生的方法。
1. 微生物修复技术微生物修复技术是利用微生物对沥青路面中的有害物质进行分解和降解，从而修复和再生路面。
2. 植物修复技术植物修复技术是利用植物的根系来改变沥青路面下的土壤结构和水分条件，从而修复和再生路面。
沥青路面再生技术的优缺点优点•延长沥青路面的使用寿命，降低维护成本。
•减少对自然资源的消耗，具有环保意义。
沥青路面再生技术的方法与应用
沥青路面再生技术的方法与应用沥青路面再生技术是指对老化和损坏的沥青路面进行修复和再利用的一系列技术方法。
随着城市交通的不断发展和沥青路面的日益老化，沥青路面再生技术在交通工程中得到了广泛的应用。
沥青路面再生技术的方法主要包括冷再生法、热再生法和热再生回收混合料法。
冷再生法是指利用冷铣机将老化和损坏的沥青路面上层铣削下来，再将铣下的沥青料通过梳耙式再生机进行破碎、筛分和搅拌，最后再铺设在路面上。
这种方法可以有效地去除老化和损坏沥青层，降低路面噪音和车辙浮凸，延长路面使用寿命。
热再生回收混合料法是指将热再生法中铣下的沥青料经过更加深度的筛分和处理，再与新鲜沥青料按一定比例进行混合，形成再生混合料，最后再铺设在路面上。
这种方法可以最大限度地回收利用老化和损坏的沥青料，降低路面施工成本，减少对新鲜沥青料的需求，具有很高的经济性和环保性。
沥青路面再生技术的应用范围非常广泛。
在城市道路、高速公路、机场跑道等交通建设工程中，可以利用这些再生技术来修复老化和损坏的沥青路面，延长路面使用寿命，提高路面质量和交通安全性。
在城市道路的交通拥堵和交通状况改善工程中，可以利用这些再生技术来加快施工进度，减少施工对交通的影响，最大程度地减少施工时间和交通拥堵。
在农村和山区的交通建设工程中，由于施工条件有限，常规的沥青路面施工不易实施，而沥青路面再生技术可以在较短的时间内修复老化和损坏的路面，提高交通运输效率，改善农村和山区交通状况。
在节约资源和保护环境的要求下，沥青路面再生技术对于回收再利用废旧沥青，节约新鲜沥青料，减少石油消耗，减少环境污染，具有重要的经济和社会效益。
沥青路面再生技术是在当前城市交通建设和交通运输发展中必不可少的一项技术手段。
通过不断的研究和创新，沥青路面再生技术将进一步提高施工效率，降低施工成本，提高路面质量，为城市交通发展做出更大的贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国内概况
上个世纪80年代，我国在不同程度上开 展过旧沥青材料的再生技术研究，再生料一 般只用于轻交通道路、道路的垫层或非机动 车道等
1991年，建设部发布了《热拌再生沥青混 合料路面施工及验收规程》
交通部在《公路沥青路面养护规范》中 提到了部分再生技术
国内概况
从上个世纪80年代后期，伴随着高等级 公路的大规模建设，人们的主要精力放在 了新建公路上，路面再生技术的研究基本 处于停滞状态。
重铺再生 ：在表面再生或复拌再生的基础上， 再铺设一层新沥青混合料加铺层，最后再生 层与新混合料加铺层一起同时碾压
就地热再生施工
机组加热旧路面
就地热再生施工
旧路铣刨翻松
就地热再生施工 新料添加
就地热再生施工
复拌加热
就地热再生施工
收料
就地热再生施工
摊铺碾压
就地热再生
优点
工序少，工期短 节约运输成本，降低工程造价 能保证路面的高程和桥梁的净空
就地热再生
缺点
只能处理表层病害 要求有大的工作平面 污染环境
就地热再生
适用性分析
仅限于路面有足够承载能力时使用 适合对表面25mm～50mm的路面进行再生 不适合老路有明显基层破坏、不规则的频繁修补 沥青面层至少应有75mm厚，过薄的沥青面层容易使
基层被翻松齿轮产生的横向剪切应力撕开、打散 施工气温应大于15℃，且路表面应没有积水
厂拌冷再生再生现场工艺流程
路面面层和基层材料的破碎
施工区域的 准备
铣刨、破碎 路面和基层
材料
逐级破 碎
运送至 拌和楼
运送至 拌和楼
在拌和 楼破碎
加入 新集 料、 再生 剂并
拌和
再生混合 料运输至
现场
摊铺、碾 压
加铺一层 HMA磨耗
层
厂拌冷再生现场铣刨
厂拌冷再生拌和
厂拌冷再生的摊铺
厂拌冷再生
厂拌热再生
缺点
回收的沥青混合料（RAP）用量较少，一般为 混合料总量的10～30%，连续式拌和楼RAP最 高用量可以超过50%
混合料生产效率低、工期长 施工对交通的干扰较大、运输费用较高 出料温度略低，再生混合料比热拌混合料硬，
可供碾压的时间略有减少
厂拌热再生
适用性分析
可用于处理表面缺陷、变形、荷载与非荷载引起的 开裂以及养护补丁
RAP可在拌和楼与其它材料混合，以获得合适的混 合料
配合比设计、施工质量控制、质量保证都比较成熟， 便于推广应用
中国目前使用的拌和楼需要进行改造才可使用 生产率较低
就地热再生施工工序
就地热再生
分类
表面再生：只添加再生剂，充分拌和松散的 再生混合料，然后摊铺压实
复拌再生：翻松后的材料与新沥青混合料在 复拌机中拌和均匀 ，然后摊铺压实
近几年，伴随着我国公路建设的快速发 展和大量高等级公路沥青路面需要进行翻 修和重建，旧沥青路面材料的再生利用问 题重新得到重视和广泛关注。
国内概况
国内概况
随着使用期的延长，我国的高等级公 路大量进入维修期，维修养护、翻修重建 的任务越来越重。
建设为主 发展阶段
建养并举 发展阶段
公路建设和路面维修、重建、升级 改造的任务将交织在一起。
优点
ቤተ መጻሕፍቲ ባይዱ
可用于修复面层和基层的病害 不改变路面几何特性 生产率高，RAP材料用量大 节约能源，减少空气污染
厂拌冷再生
缺点
主要用做基层或底基层，需要加铺一定 厚度的罩面层
再生混合料强度的形成需要较长的时间 工对交通的干扰较大、运输费用较高
厂拌冷再生
适用性分析
可用于修复面层和基层的病害 可处治横向裂缝、车辙、坑洞，表面不规则
RA-25
RA-75
RA-250 RA-500
试验 方法
60℃粘度 cSt
50~175
176~90 0
901~ 4500
4501~ 12500
12501~ 37500
37501~ 60000
T0619
闪点 ℃ ≥220
≥220
≥220
≥220
≥220
≥220 T0663
饱和分含 量%
≤30
≤30
≤30
第11章 沥青路面再生技术
再生技术发展概况 分类和适用性分析 再生混合料设计 国内应用情况和实例
沥青路面再生的概念
将旧沥青路面进行翻挖、回收、破碎、筛分 等方法处理
与再生剂、新沥青材料、新集料等按一定比 例重新拌和成混合料
重新铺筑于路面
国外概况
发达国家早在上个世纪初就开始研究沥青路
实测记 录
实测记 录
实测记 录
实测记 录
实测记 录
实测记 录
T0603
混合料设计
1、厂拌热再生混合料设计
其本质与热拌混合料一致，指标、 性能要求与热拌混合料相同，但是 由于增加了RAP、再生剂等变量， 变得更加复杂。
设计步骤
<1> 确定工程设计级配范围 <2> 确定RAP特性 <3> 确定RAP掺配比例 <4> 确定各新集料级配 <5> 矿料级配设计 <6> 确定目标沥青标号，选择新沥青和再生剂 确定再生沥青目标标号/再生剂量 <7>马歇尔方法确定最佳新沥青用量 <8>根据新沥青用量与新集料用量的比确定新混合料的 油石比
破坏等 需要考虑沥青与旧料的配伍性 可用于下面层、基层或底基层
现场冷再生再生现场工艺流程
施工区准备
组合式 铣刨、粉碎、添加稳 定剂并拌和，现场摊
铺
单台式 铣刨、粉碎、添加稳 定剂并拌和，现场摊
铺
碾压
开放交通或根据需 要铺设表面层
沥青层就地冷再生施工流程
Mix-in-placeRecycling
对交通的影响较小，适用于交通量大、封闭时间不 能过长的路段
需要一定的养护期，然后再摊铺上面的结构层 可用于下面层、基层或底基层
全深再生
概念
一种特殊的冷再生技术 将全部的沥青面层和设定厚度的下卧层进行再
生处理 形成稳定基层
全深式就地再生示意图
全深就地式再生
化学稳定 水泥、石灰、粉煤灰
≤30
≤30
≤30 T0618
芳香分含 实测记
量%
录
薄膜烘箱 前后粘度 ≤3
比
薄膜烘箱 后质量变
化%
≤4, ≥-4
实测记 录
≤3
≤4, ≥-4
实测记 录
≤3
≤3,≥-3
实测记 录
≤3
≤3,≥-3
实测记 录
≤3
≤3,≥-3
实测记 录
T0618
≤3 T0619
≤3,≥-3
T0609 或
T0610
15℃密度
国内概况
近年来，为适应建设资源节约型、环境友 好型社会的要求，全国各地铺筑了面积不 等的再生工程 2008年4月交通部发布了《公路沥青路面 再生技术规范》,并于7月1日实施
路面再生的分类
厂拌热再生 就地热再生 厂拌冷再生 就地冷再生 全深再生
厂拌热再生
工艺流程
获得回收混合料：冷铣刨法、挖掘与破碎法 破碎及贮存 拌和 摊铺 碾压
面的再生技术
但真正的规模应用开始于上个世纪70年代 目前，沥青路面再生利用技术已经成为发达
欧美国家公路建设与维修养护的最常用技术， 普及程度高，技术成熟
国外概况
美国：在上个世纪80年代末，再生沥青 混合料的用量就已占到全部沥青混合料的 50%以上。旧路面材料的再生利用率超过80 ％。技术标准齐全。
国外概况
前苏联：对沥青路面再生技术研究 也比较早，1966年起先后出版了《沥青混 凝土废料再生利用技术》、《旧沥青混凝 土再生混合料技术准则》等规范，提出了 适于各种条件下路面再生利用的方法。
国外概况
最近，欧洲沥青路面协会EAPA在互 联网上公布，其成员国的废旧沥青路面材料 已100%通过再生方式得以重复利用。
提高行车舒适性
现场冷再生
缺点
质量控制和质量保证不可靠 施工气候条件要求高，需要相对温暖、干燥的施工
条件 再生后的路面水稳定性差 需加铺热拌沥青混凝土罩面层 再生后的路面通常需经过一段时间的养护
现场冷再生
适用性分析
可用于处治表面层以下的沥青层车辙、荷载引起的 块裂、温度开裂以及养护补丁
适用性
一般用于病害严重的二、 三级公路沥青路面的翻 修、升级改建，再生材 料可用于沥青路面的基 层及轻交通量道路的下 面层。
几种再生方法对比分析
再生种类
适用病害形式
可再生结构层 再生料可应用结构层
厂拌热再生
表面缺陷、变形、荷载与非荷 载引起的开裂以及养护补丁
沥青面层
沥青面层
现场热再生 有足够承载力路面的表层病害
就地冷再生施工
就地冷再生施工 水泥、新集料的撒布
就地冷再生施工
再生
就地冷再生施工
收料
就地冷再生施工
摊铺
就地冷再生施工
碾压
就地冷再生施工 再生后的路面
沥青层就地冷再生施工
沥青层就地冷再生施工
现场冷再生
优点
比较彻底地解决各种路面病害，如纵横缝、坑洞、 车辙、不规则裂缝
旧料利用率高，节约运输成本，降低工程造价 节约能源，减少了烟尘、废气对环境的污染 减少沥青路面的反射裂缝，延长路面的使用寿命，
厂拌热再生施工
厂拌热再生
优点
可以重复使用旧沥青路面材料，具有较高的经济性 可修复路面的绝大多数破坏如松散、泛油、推挤、磨
光、车辙、裂缝等 再生混合料有HMA混合料相同的路用性能，可以用
