液态感光阻焊油墨6189(绿色)中文2019.05.08
LPI solder mask
ALKALINE 洗板药水压力：1．2±0．2bar d．微蚀药水温度：36±3℃
微蚀药水压力：1．6±0．2bar
e．磷酸温度：30±3℃ 磷酸压力：1．7±0．2bar
20.3~2 21.8 21.1 22.0 22.0 21.8~2 20.7 21.5 21.6~21.8
0.5
2.0
结果
Acc.
Acc. Acc. Acc. Acc. Acc. Rej . Rej . Rej . Acc.
* 对于三位的批号，其全批号为前面加 950，如 418 的全批号为 950418. 注：粘度要求为 220~300Poise(21±1℃) 此外，对于不同阻焊油墨，其粘度要求各不相同，参见表 2、表 3。
I
420
510
520
612
722
813
908
905
908
951008
次
H
418
号
509
519
611
721
815
907
901
907
951007
粘度（Poise） 230~
250~ 240
240
220~ 220
160~ 200
170
230~240
280
260
230
180
试验温度（℃） 20.0~ 20.1

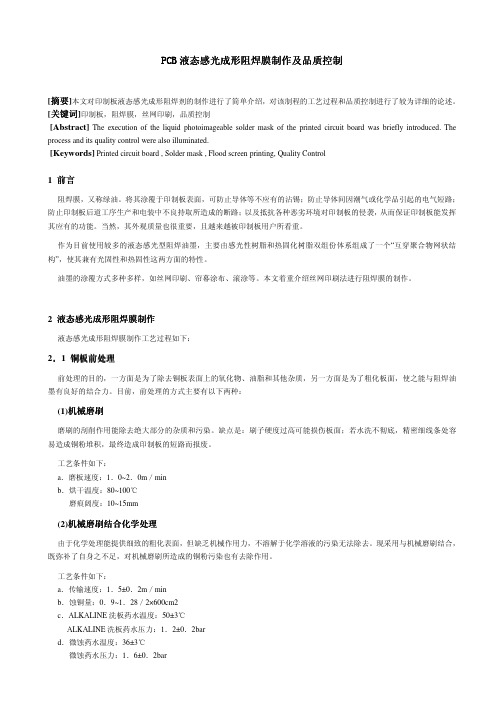

3 液态感光成形阻焊膜制作之品质控制简述 3．1 阻焊油墨的来料控制(IQC)
阻焊油墨的来料质量控制是关系道阻焊膜制作质量好坏的首要因素。主要检查内容有：
绿油使用方法
近期店主推出UV阻焊绿油的制作教程，大家可能会觉得这已不是什么新产品，网上早就有爱好者来说还是有可取之处的，原因是他有一个突出的优点，UV绿油不含溶剂，紫外线直接固化这是对未来环境保护的贡献，应该加以使用阿，呵呵。
紫外光固化油墨(UV Curable ink)又称UV油墨，是指在一定波长的紫外光的照射下油墨组分发生完成固化过程的油墨，UV油墨属环保型油墨，固化后全部交联成膜，所以无溶剂挥发。
UV油墨从用途分为两大类：UV印刷油墨和UV印刷线路板油墨，其中包括抗蚀刻(包括耐电镀记用UV油墨。
下面图片是用本人的“古董相机”拍的丽SL-56拍摄，画面真实可靠在制作UV绿油教程的时候，在网上看到的教程图片表层的绿油都过于薄，有的连铜不太好。
涂的太厚恐怕压不均匀或膜层太厚曝光完成后揭膜容易掉膜，如何做出膜层厚合几位客户朋友XK680、cdtpc、BB198812的宝贵实践经验，店主在此基础上进行了一更强、表面更光滑、美观！下面详细介绍具体做法：首先打底涂为何要先打底涂？基于下面三个原因：油墨自身的内应力、绝缘板表面张力低和曝光控制不良。
主要针对被蚀刻部分的绝缘板(不是铜皮部分)1.内应力-在没有外力存在下，材料内部由于加工成型不当，温度变化，溶剂作用等原因所产生的UV油墨在固化中，内部成分经交联聚合，体积瞬间变化产生较大的内应力(收缩)，影响了油墨对墨越厚，内应力越大。
2.表面张力—促使液体表面收缩的力叫做表面张力。
表面张力是一种物理效应，它使得液体的表面积(如桌面上的水滴)，其原因是液体的表面总是试图达到能量最低的状态。
被蚀刻部分的玻纤板是一种绝缘板材料，表面光滑，属于非吸收性材料，表面能量(表面张力)低，张力，油墨很难达到理想的润湿状态(液体对固体表面上的亲和力低)，即油墨很难达到很好的牢固的表面张力与承印物(被蚀刻部分)的表面张力相近才能达到很好的结合效果。
3.曝光控制不良-油墨没有完全固化，容易掉膜。
r-500ga系列（2液型液态感光防焊油墨）
(1) 適用於網版印刷。
(1) For screen printing.(2) 具有優良之密著性。
(2) Excellent in adhesion.(3) 適合一般印刷電路板用而其塗膜之 (3) Suitable to general printed circuit boards and耐熱性極優。
coating film has an outstanding heat resistance.特 性 ( Specification ) :23*Tack dry window : Developed by 1% Na2CO3(aq)、30℃ 、60秒、2.0Kg/cm2。
(1) 適用於網版印刷。
(1) For screen printing.(2) 高感度及解像性佳。
(2) Have high sensitivity and resolution.(3) 具有優良之密著性及耐熱性。
(3) Excellent in adhesion and heat resistance.(4) 可耐化學金。
(4) Use for immersion gold.特 性 ( Specification ) :23*Tack dry window : Developed by 1% Na2CO3(aq)、30℃ 、60秒、2.0Kg/cm2。
(1) 適用於網版印刷。
(1) For screen printing.(2) 高感度及解像性佳。
(2) Have high sensitivity and resolution.(3) 具有優良之密著性及耐熱性。
(3) Excellent in adhesion and heat resistance.(4) 可耐化學金電鍍加工。
(4) Resistance to electro gold plating.特 性 ( Specification ) :23*Tack dry window : Developed by 1% Na2CO3(aq)、30℃ 、60秒、2.0Kg/cm2。
感光阻焊绿油
曝光尺：10 — 12 级盖膜
30±2℃ 40-60 秒、 1.8~2.2kg/c ㎡ 烘烤时间：60 开油及 粘度调整 （2）静置 （3） 网目选择 （4） 预烤 内容 搅拌约 5-10 分钟到充分均匀。若要调整粘度，加入 3－5%的开油水，建议使 用 DBE 稀释剂 搅拌均匀后静置 10~15 分钟后再印刷 网版用 36T 或 43T 丝网 A：两面分开印刷、分别烘烤： 第一面热风循环烤箱：75±5℃、15-20 分钟； 第一面热风循环烤箱：75±5℃、20-25 分钟； B：两面同时印刷、同时烘烤： 热风循环烤箱：75±5℃、30-35 分钟 （5）曝光 （6） 显影 7K 曝光机：500-700mj/c ㎡ 显影液： 1±0.2%Na2CO3 溶液 显影液温度： 显影时间： 水洗压力： （7）后烤 注意事项： 1、 使用前，应充分搅拌均匀； 2、 以上参数仅供参考，具体操作以试样为准。

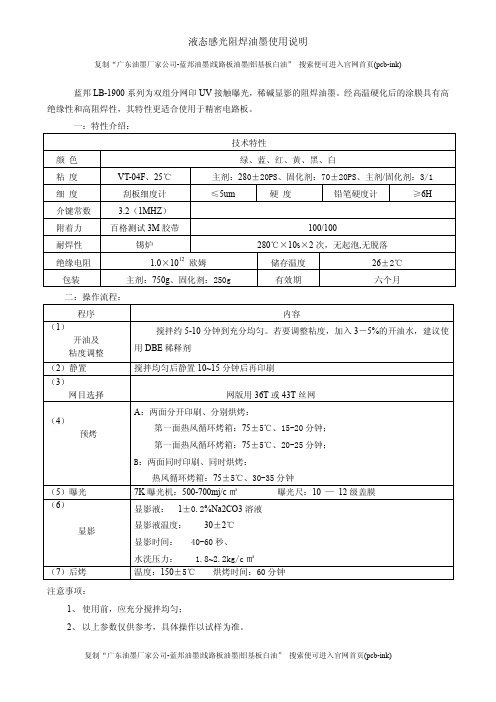

液态感光阻焊油墨使用说明
复制“广东油墨厂家公司-蓝邦油墨|线路板油墨|铝基板白油” 搜索便可进入官网首页(pcb-ink)
蓝邦 LB-1900 系列为双组分网印 UV 接触曝光，稀碱显影的阻焊油墨。经高温硬化后的涂膜具有高 绝缘性和高阻焊性，其特性更适合使用于精密电路板。 一：特性介绍： 技术特性 颜 色 粘 度 细 度 介键常数 附着力 耐焊性 绝缘电阻 包装 VT-04F、25℃ 刮板细度计 3.2（1MHZ） 百格测试 3M 胶带 锡炉 1.0×1012 欧姆 主剂：750g、固化剂：250g 100/100 280℃×10s×2 次，无起泡,无脱落 储存温度 有效期 26±2℃ 六个月 绿、蓝、红、黄、黑、白 主剂：280±20PS、固化剂：70±20PS、主剂/固化剂：3/1 ≤5um 硬 度 铅笔硬度计 ≥6H

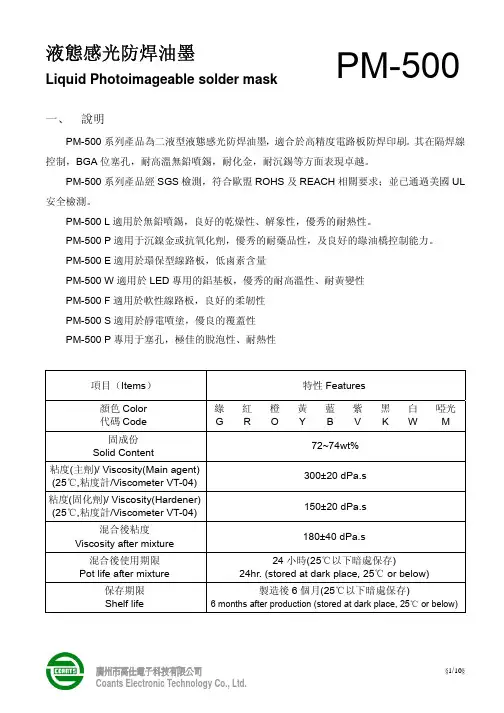

PM-500产品说明书
2.6、熱固化 為使防焊塗膜完全固化，必須高溫加熱硬化，使反應架橋成為三次元網狀結構。烘烤時請
用熱風迴圈烤箱，烘烤要件為 150℃*60 分鐘，以遠紅外線烘烤時，條件為 170℃*30 分鐘。 後烤溫度時間不足時，噴錫會產生脫漆現象。當後烤超過 2.5 小時，會降低耐鍍金及焊錫
文字油墨也可在防焊油墨加熱硬化前印刷，但易在印刷時刮傷皮膜及文字下方固化不完全。
不同類型的文字油墨在不同條件的比較請參考下表：
熱硬化型文字油墨
UV 硬化型文字油墨
防焊油墨烘烤硬化之前 1、印刷時油膜易刮傷
1、 印刷時油膜易刮傷
2、文字油墨易變黃
2、 文字油墨易變黃
3、文字下方綠油不易完全固化 3、 防焊油墨的附著性降低
兩面同時印刷、同時烘烤 熱風迴圈烤箱：溫度 75℃，時間 25-40 分鐘
20 分鐘以後板材冷卻即可，但不能超過 24 小時
21 級曝光尺，感度 9-13 格
10 分鐘以上
顯像液:1wt% Na2CO3溶液 噴壓: 2.0-2.5kg/cm2
液溫:30±2℃ 顯像時間:40-90 秒
噴錫板：150℃×60 分鐘 化金板、沉錫板：150℃×50 分鐘 塞孔板（分二段）：第一段 75℃×120 分鐘、第二段 150℃×60 分鐘
10vol% 硫酸 10vol% 鹽酸
室溫 室溫
30min 30min
OK
10wt% NaOH 室溫 30min
3、耐水解穩定性及老 化實驗
IPC-SM-840C
3.6.2
OK
4、壓力鍋
PCB板利用液态感光线路油墨制作工艺详解
PCB板利用液态感光线路油墨制作工艺详解pcb板液态感光线路油墨制作工艺详解摘要：pcb制造工艺（technology）中，无论是单、双面板及多层板（mlb），最基本、最关键的工序之一是图形转移，即将照相底版（art-work）图形转移到敷铜箔基材上。
图形转移是生产中的关键控制点，也是技术难点所在。
其工艺方法有很多，如丝网印刷（screenprinting）图形转移工艺、干膜（dryfilm）图形转移工艺、液态光致抗蚀剂（liquidphotoresist）图形转移工艺、电沉积光致抗蚀剂（ed膜）制作工艺以及激光直接成像技术（laserdrectimage）。
当今能取而代之干膜图形转移工艺的首推液态光致抗蚀剂图形转移工艺，该工艺以膜薄，分辨率(resolution)高，成本低，操作条件要求低等优势得到广泛应用。
本文就pcb图形转移中液态光致抗蚀剂及其制作工艺进行浅析。
液态感光油墨应用领域工艺流程图：基板的表面处理――>涂布（丝印）――>预烘――>曝光――>显影――>干燥――>检查――>蚀刻――>褪膜――>检查（备注：内层板）基板的表面处置――>涂敷（丝印）――>预煨――>曝光――>显像――>潮湿――>检查――>电镀――>变白膜――>颜料――>检查（附注：外层板）一．液态光致抗蚀剂（liquidphotoresist）液态光致抗蚀剂（缩写湿膜）就是由感光性树脂，协调感光剂、色料、填料及溶剂等做成，经光反射后产生光聚合反应而获得图形，属于负性感光生成型。
与传统抗蚀油墨及干膜较之具备如下特点：??a）不需要制丝网模版。
采用底片接触曝光成像（contactprintig），可避免网印所带来的渗透、污点、阴影、图像失真等缺陷。
解像度(resolution)大大提高，传统油墨解像度为200ｕm，湿膜可达40ｕm。
技术资料(KSM-S6189KM08)
江苏广信感光新材料股份有限公司
技术资料
液态感光阻焊油墨KSM-S6189KM08
KSM-S6189KM08具有良好的印刷性，其耐热性能极为优异，加上具有宽广的操作条件窗口，是一种相当通用且容易操作、接受度极高之广用性液态感光阻焊油墨。
油墨特性：
涂膜性能：
注意事项：
1、使用前，应将主剂和硬化剂按比例混合搅拌均匀。
2、本系列油墨如有需要稀释，请使用高纯度的防白水或DPM。
3、此资料为本司实验结果，仅供参考，客户需实施确认实验后，再设定适宜的使用条件。
液态感光阻焊油墨（KSM-S6189KM08）使用说明一、操作程序：
二、制程中注意事项：。
液态感光阻焊油墨物质安全资料表MSDS
一、物品与厂商资料表物质安全资料表(MSDS)物品名称 KSM-S6189GL05同义名称 液态感光阻焊油墨制造商或供应商名称制造商或供应商地址咨询者姓名紧急联络电话传真电话二、 分辨识资料 物料主要成分明细：主要成分名称 CAS.NO 浓度或浓度范围 （成分百分比）半酯化丙烯酸改性环氧树脂 9003-36-530%-60%光引发剂 2020359-04-8 ＜10% 高沸点溶剂（DBE）95481-62-2 ＜10% 颜料(酞菁绿) 1328-53-620%-40%硫酸钡 7727-43-7 ＜10% 表面助剂（聚二甲基硅氧烷） 9016-00-6 ＜10% 无机填料（二氧化硅） 14464-46-1 ＜10% 三聚氰胺 108-78-1＜10%三、危害辨识资料最重要的危害效应 会抑制中枢神经系统，吞食或呕吐时可能倒吸肺部。
高浓度暴露 可能导致意识丧失。
健康危害效应 蒸气释放至大气中会与氢气自由作用而快速分解掉。
环境影响 其蒸气比空气轻，易传播至远处。
物理性及化学性危害 其蒸气比空气轻，易传播至远处。
特殊危害主要症状 头痛、呕吐、晕眩、疲劳、食欲不振、皮肤干裂且灼热、红肿、 角膜灼热、心率不整、呼吸困难、头晕眼花。
四、紧急措施不同暴露途径之急救方法： 吸入：1、移除污染源或将患者移至新鲜空气处。
2、立即就医。
皮肤接触：1、以水及肥皂冲洗受污染部位 5 分钟，以上直到污染物除去。
眼睛接触：1、尽快擦掉或吸掉多余的化学品。
2、立即将眼皮撑开，用流动的温水缓和冲洗 15 分钟以上，直到污染物除去。
食入：1、患者即将丧失意识或已无意识或温度时，不可喂食任何东西。
2、给患者喝下 240-300 毫升的水以衡释胃中的化合物。
3、若患者有自发性的呕吐时，应使患者身体向前倾以减低吸入的危险，并让其漱口以及反复给水。
4、立即就医。
最重要的症状及危害效应：蒸气会刺激眼睛、粘膜和皮肤；高浓度会引起麻醉。
蓝邦感光阻焊白油LB-1900W Data Sheet
液态感光阻焊白色油墨（LB-1900W系列）使用说明Instruction of white liquid photoimageable & solder resist printing ink（LB-1900W series）LB-1900W为双组分网印UV接触曝光，稀碱显影的阻焊油墨。
经高温硬化后的涂膜具有高绝缘性和高阻焊性，特别为LED显示器及铝基板而设计，其特性更适合使用于精密电路板。
LB-1900W is a kind of dilute alkalis developing and solder resist printing ink, which is also bi-component screen printing and UV contact exposure. The coated film processed by high temperature hardening will be provided with high insulation and high solder resistance, which is specially designed for LED monitor and aluminum PCB, and the feature is more suitable for precise circuit board.一：特性介绍：二：操作流程：注意事项：1、此款油墨只适合做沉镍金、喷锡工艺，不可做沉锡、沉银，不可以使用UV机生产。
2、以上参数仅供参考，具体操作以试样为准。
Matters need attention：1. This type of printing ink only applies to the process of immersion nickel-gold and tin spraying, not for immersion tin or immersion silver, it can not be produced by UV machine.2. Parameters above are only for reference, the specific operation should be subject to samples.。
专利_森川_一种PCB水性感光阻焊油墨及其制备方法与流程
一种PCB水性感光阻焊油墨及其制备方法与流程本发明涉及电子材料技术领域，具体涉及一种PCB水性感光阻焊油墨及其制备方法。
背景技术：随着国内外电子产品小型化、超薄化、轻量化的发展，球栅陈列元器件的开发应用，特别是高集成芯片的大量应用，芯片级封装及当代其它技术的开发应用迅速推广；现在电路板电路向高度集中发展，意味PCB(电路板)工业必须采用新技术、新制造工艺来适应这些更高密度的精细间距和更小几何尺寸的要求。
其中电路板基材上必须涂布上一层高分子有机膜用来保护电路板的阻焊油墨，它本身在过焊锡高温时不会开裂，焊锡不会渗入，无电解镀金时不会起泡掉油。
目前PCB所使用的油墨均使用有机溶剂型，而溶剂型感光阻焊油墨是PCB 用量较大的一种，造成VOC排放量较大，污染严重，加重雾霾产生。
可见，现有技术尚有待进一步改进。
技术实现要素：有鉴于此，有必要针对上述的问题，提供一种PCB水性感光阻焊油墨及其制备方法。
本发明的PCB水性感光阻焊油墨，采用水取代有机溶剂，不但减少VOC 的排放，符合环保政策规定，降低工厂使用有机溶剂引起火灾的风险，更能降低产品的制造成本，使产品更具竞争力。
为实现上述目的，本发明采取以下的技术方案：本发明的PCB水性感光阻焊油墨，包括质量份数为：150-400份的酸性树脂乳胶液，20-100份酸性感光树脂，50-200份的感光亚克力单体，5-30份的UV 光引发剂，20-150份的环氧树脂，20-150份的填料，5-30份的颜料，10-50份的成膜助剂，1-15份的消泡剂，1-15份的平坦剂，1-20份碱性中和剂，300-600份的水，0.01-0.1份的安定剂。
进一步的，所述PCB水性感光阻焊油墨，包括质量份数为：300-400份的酸性树脂乳胶液，30-70份酸性感光树脂，50-100份的感光亚克力单体，10-20份的UV光引发剂，50-80份的环氧树脂，20-50份的填料，10-20份的颜料，30-50份的成膜助剂，1-7份的消泡剂，3-8份的平坦剂，1-20份碱性中和剂，300-400份的水，0.05-0.1份的安定剂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MDL. 2 2 2 8 5 5 5 5 5 5 5 5 5 5 5 5 5 5
008.
ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND ND
测试报告.
No. SHAEC1908767216
日期: 2019年05月08日. 第3页,共14页.
(4) DEHP, BBP, DBP 和 DIBP的限制不适用于2019年7月22日前投放市场的电缆及电子电气产品中用于维 修、重复利用、功能更新及容量提升的备用配件以及2021年7月22日前投放市场的医疗器械，包括体外医 疗器械，监控仪表，包括工业监测和控制仪器。
(5) DEHP、BBP 和 DBP的限制不适用于玩具产品，因为No.1907/2006附录XVII第51条已对玩具产品中 的DEHP、BBP 和 DBP含量进行了限制。.
元素. 测试方法 :.
参照US EPA 方法3052:1996测定, 采用ICP-OES进行分析..
测试项目. 砷 (As).
单位. mg/kg.
MDL. 10
008.
ND
四溴双酚-A.
测试方法 :. 参照 IEC 62321:2008 方法测定, 采用GC-MS进行分析..
测试项目. 四溴双酚-A.
测试报告.
No. SHAEC1908767216
日期: 2019年05月08日. 第1页,共14页.
江苏广信感光新材料股份有限公司.
江阴市青阳镇工业集中区华澄路18号 .
.
以下测试之样品是由申请者所提供及确认 : 液态感光阻焊油墨.
SGS工作编号 :.
SP19-014440 - SUZ .
型号 :. 样品接收日期 :. 测试周期 :. 测试要求 :. 测试方法 :.
限值. 100 1000 1000 1000 1000
1000 -
单位. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg.
测试项目. 镉(Cd). 铅(Pb). 汞(Hg). 六价铬 (Cr(VI)). 多溴联苯之和(PBBs). 一溴联苯. 二溴联苯. 三溴联苯. 四溴联苯. 五溴联苯. 六溴联苯. 七溴联苯. 八溴联苯. 九溴联苯. 十溴联苯. 多溴二苯醚之和(PBDEs). 一溴二苯醚. 二溴二苯醚. 三溴二苯醚. 四溴二苯醚.
欧盟玩具指令2009/48/EC协调标准EN 71-3:2013+A3:2018–元素迁移(针对第三类:可以刮取玩具材料). 测试方法 :. 参照EN 71-3:2013+A3:2018, 采用ICP-OES进行分析。.
测试项目. 可溶性六价铬 (CrⅥ). 可溶性铅 (Pb). 可溶性锑 (Sb). 可溶性砷 (As). 可溶性钡 (Ba). 可溶性镉 (Cd). 可溶性三价铬 (CrⅢ). 可溶性汞 (Hg).
测试项目. 邻苯二甲酸二丁酯(DBP). 邻苯二甲酸丁苄酯 (BBP). 邻苯二甲酸二(2-乙基己基)酯 (DEHP). 邻苯二甲酸二异壬酯 (DINP).
邻苯二甲酸二正辛酯 (DNOP). 邻苯二甲酸二异癸酯 (DIDP).
邻苯二甲酸二甲酯 (DMP). 邻苯二甲酸二乙酯 (DEP). 邻苯二甲酸二异丁酯(DIBP). 邻苯二甲酸二戊酯（DnPP）. 邻苯二甲酸二环已酯 (DCHP). 邻苯二甲酸二苯酯 (DPhP).
008.
ND ND ND ND ND ND ND ND ND ND ND
备注 :.
(1) 溶出总铬含量没有超过EN 71-3:2013+A3:2018 中相应限量，根据EN 71-3:2013+A3:2018 的要求，不 需要额外分别测试溶出铬(III)和溶出铬(VI)的含量 。 (2) *可溶性锡转化为可溶性有机锡后的含量没有超过EN 71-3:2013+A3:2018 中相应限量，根据EN 71-3:2013+A3:2018 的要求，不需要额外测试可溶性有机锡的含量 。 (3)所示结果为烘干样品总重量中的含量.
测试项目. 五溴二苯醚. 六溴二苯醚. 七溴二苯醚. 八溴二苯醚. 九溴二苯醚. 十溴二苯醚. 邻苯二甲酸二丁酯 (DBP). 邻苯二甲酸丁苄酯(BBP). 邻苯二甲酸二(2-乙基己基)酯(DEHP). 邻苯二甲酸二异丁酯(DIBP).
限值. -
1000 1000 1000 1000
单位. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg.
测试项目. 可溶性硒 (Se). 可溶性硼 (B). 可溶性钴 (Co). 可溶性锰 (Mn). 可溶性锶 (Sr). 可溶性锌 (Zn). 可溶性铜 (Cu). 可溶性铝 (Al). 可溶性镍 (Ni). 可溶性锡 (Sn). 可溶性有机锡*.
No. SHAEC1908767216
日期: 2019年05月08日. 第4页,共14页.
六溴环十二烷(HBCDD/HBCD). 测试方法 :. 参照US EPA 3550C: 2007 ，采用GC-MS进行分析。.
测试项目. 六溴环十二烷 (HBCDD/HBCD) .
CAS NO. 25637-99-4,3194-
55-6.
单位. MDL. 008.
mg/kg. 10.
ND.
邻苯二甲酸盐(或酯). 测试方法 :. 参照EN 14372: 2004 的方法测定, 采用GC-MS进行分析..
KSM-S6189/KSM-19 . 2019年04月30日. 2019年04月30日 - 2019年05月08日. 根据客户要求测试. 请参见下一页.
测试结果 :.
请参见下一页.
结论 :.
基于所送样品进行的测试，镉、铅、汞、六价铬、多溴联苯(PBBs)、多溴二苯 醚(PBDEs)、邻苯二甲酸酯(如邻苯二甲酸二丁酯 (DBP)、邻苯二甲酸丁苄 酯(BBP)、邻苯二甲酸二(2-乙基已基)酯(DEHP)和邻苯二甲酸二异丁酯(DIBP))的 测试结果符合欧盟RoHS指令2011/65/EU附录II的修正指令(EU) 2015/863 的限值 要求。.
单位. MDL. 008.
mg/kg. 10
ND
辛基酚聚氧乙烯醚(OPEOs), 壬基酚聚氧乙烯醚(NPEOs), 壬基酚 (NP) 和辛基酚(OP). 测试方法 :. 溶剂萃取, 采用HPLC-MS进行分析。.
测试报告.
No. SHAEC1908767216
日期: 2019年05月08日. 第5页,共14页.
MDL. 5 5 5 5 5 5 50 50 50 50
008.
ND ND ND ND ND ND ND ND ND ND
备注 :.
(1) 最大允许极限值引用自RoHS指令(EU) 2015/863 。 IEC 62321系列等同于 EN 62321系列 http://www.cenelec.eu/dyn/www/f?p=104:30:1742232870351101::::FSP_ORG_ID,FSP_LANG_ID:125863 7,25 (2) 2015年6月4号发表在欧盟官方杂志（官方公报）上的RoHS指令(EU) 2015/863 附录II限值中还包括邻苯 二甲酸酯BBP，DBP，DEHP和DIBP。新的指令限制了电子电器产品的每一个均一材质中邻苯二甲酸酯含 量不得超过0.1%。 (3) 2021年7月22号开始，DEHP, BBP, DBP 和 DIBP的限制适用于医疗器械，包括体外医疗器械，监控仪 表，包括工业监测和控制仪器。
单位. %. %. %. %. %.
MDL. 0.003. 0.01. 0.003. 0.003. 0.003.
008. ND. ND. ND. ND. ND.
备注 :.
(1) DBP, BBP, DEHP 参考信息: 1907/2006/EC Reach 附录XVII的修正指令——552/2009/EC 第51条 (前身 为2005/84/EC) 的要求: i) 不允许DBP，BBP, DEHP质量浓度高于0.1%的可塑性物料用于玩具和儿童护理品 ii) 当玩具和儿童护理品中的可塑性物料含DBP, BBP, DEHP 质量浓度高于0.1%时,不得投放市场 详细信息请参见Regulation (EC) No 552/2009 DINP, DNOP, DIDP 参考信息: 1907/2006/EC Reach 附录XVII的修正指令——552/2009/EC 第52条 (前身 为2005/84/EC) 的要求: i) 不允许DINP, DNOP, DIDP 质量浓度高于0.1%的可塑性物料用于可放入儿童口中的玩具和儿童护理品 ii) 当可放入儿童口中的玩具和儿童护理品中的可塑性物料含DINP, DNOP, DIDP 质量浓度高于0.1%时, 不得 投放市场。
限值. 460 15000 130 15000 56000 46000 7700 70000 930 180000 12
单位. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg. mg/kg.
MDL. 10 50 10 50 50 50 50 50 10 4.9 -
通标标准技术服务（上海）有限公司 授权签名.
Dany Shen沈丹丹. 批准签署人.
测试报告.
测试结果 :.
No. SHAEC1908767216
测试样品描述 :.
样品编号. SN1.
SGS样品ID.
描述.
SHA19-087672.008 绿色液体.
