陶瓷工艺中的釉料制备及应用
陶瓷釉料配方工艺原理与瓷器质量改善

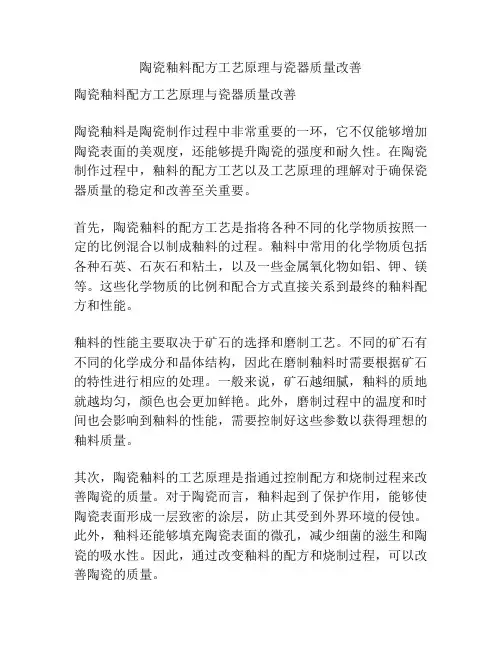

陶瓷釉料配方工艺原理与瓷器质量改善陶瓷釉料配方工艺原理与瓷器质量改善陶瓷釉料是陶瓷制作过程中非常重要的一环，它不仅能够增加陶瓷表面的美观度，还能够提升陶瓷的强度和耐久性。
在陶瓷制作过程中，釉料的配方工艺以及工艺原理的理解对于确保瓷器质量的稳定和改善至关重要。
首先，陶瓷釉料的配方工艺是指将各种不同的化学物质按照一定的比例混合以制成釉料的过程。
釉料中常用的化学物质包括各种石英、石灰石和粘土，以及一些金属氧化物如铝、钾、镁等。
这些化学物质的比例和配合方式直接关系到最终的釉料配方和性能。
釉料的性能主要取决于矿石的选择和磨制工艺。
不同的矿石有不同的化学成分和晶体结构，因此在磨制釉料时需要根据矿石的特性进行相应的处理。
一般来说，矿石越细腻，釉料的质地就越均匀，颜色也会更加鲜艳。
此外，磨制过程中的温度和时间也会影响到釉料的性能，需要控制好这些参数以获得理想的釉料质量。
其次，陶瓷釉料的工艺原理是指通过控制配方和烧制过程来改善陶瓷的质量。
对于陶瓷而言，釉料起到了保护作用，能够使陶瓷表面形成一层致密的涂层，防止其受到外界环境的侵蚀。
此外，釉料还能够填充陶瓷表面的微孔，减少细菌的滋生和陶瓷的吸水性。
因此，通过改变釉料的配方和烧制过程，可以改善陶瓷的质量。
改进陶瓷釉料配方的方法主要包括两个方面：一是优化釉料中各种化学物质的比例和配合方式，以获得更加均匀和稳定的釉料质地；二是引入新的化学物质或改变烧制工艺，以改善陶瓷的特殊性能。
例如，可以添加一些玻璃或釉膜剂来提高釉料的透明度和光泽度，或者添加一些抗菌剂和防腐剂来增加陶瓷的寿命。
除了配方工艺的改进，烧制工艺也对陶瓷的质量有着重要影响。
烧结温度、时间和气氛都会直接影响到陶瓷的致密度、硬度和光泽度。
因此，在烧制过程中需要控制好这些参数，以获得理想的陶瓷质量。
同时，采用先进的烧制设备和技术也能够提高陶瓷的品质和生产效率。
总之，陶瓷釉料配方工艺原理的理解和瓷器质量改善是陶瓷制作过程中的关键环节。
陶瓷烧制技术中的釉料配方与应用
陶瓷烧制技术中的釉料配方与应用在陶瓷烧制技术中，釉料是起到保护和装饰作用的重要组成部分。
釉料的配方和应用技术对于陶瓷制作的成败起着至关重要的作用。
本文将探讨陶瓷釉料的配方和应用技术，以及其在不同类型陶瓷制作中的应用。
一、釉料配方的重要性釉料是由多种化合物组成的复杂体系，其配方的选择对于陶瓷制作的成品质量和特性有着直接的影响。
釉料的配方需要考虑到陶瓷的类型、用途以及所需的装饰效果等因素。
一般而言，釉料的配方包括主要材料、助熔剂、稳定剂和颜料等。
主要材料是釉料的基础，通常包括石英、长石、黏土和石灰等。
这些材料在烧制过程中能够形成玻璃质的结构，使釉料能够附着在陶瓷表面，并提供保护作用。
助熔剂是用来降低釉料的熔点，使其在烧制过程中能够更好地融化和流动。
常见的助熔剂包括碱金属氧化物和碱土金属氧化物等。
助熔剂的选择和使用量需要根据陶瓷的类型和所需的效果来确定。
稳定剂是用来调节釉料的黏度和流动性的物质。
常见的稳定剂有硼酸和磷酸等。
稳定剂的添加可以改善釉料的涂覆性能和烧结性能。
颜料是用来给釉料着色的物质，常见的颜料有金属氧化物和金属盐等。
颜料的选择和使用量需要根据所需的装饰效果来确定。
二、釉料应用技术的发展随着陶瓷制作技术的不断发展，釉料的应用技术也在不断创新和改进。
传统的釉料应用技术主要包括浸渍、刷涂和喷涂等。
浸渍是将陶瓷坯体浸入釉料中，使其吸收釉料后再进行烧制。
刷涂是用刷子将釉料涂抹在陶瓷表面，形成一层均匀的釉层。
喷涂是利用喷枪将釉料均匀地喷射在陶瓷表面上。
近年来，随着喷墨技术的发展，数字喷墨技术在陶瓷釉料应用中得到了广泛的应用。
数字喷墨技术可以将图案和图像直接打印在陶瓷表面上，实现个性化和多样化的装饰效果。
这种技术不仅提高了生产效率，还大大降低了制作成本。
三、釉料的应用范围釉料在陶瓷制作中有着广泛的应用。
根据不同的需求和用途，釉料可以分为透明釉、不透明釉和装饰釉等。
透明釉是最常见的一种釉料，其主要成分是石英和长石等。
陶艺釉料制作
陶艺釉料制作1 简介陶艺是中国传统的手工艺之一，而釉料则是陶艺制作过程中不可或缺的一部分。
釉料制作对于陶艺的品质和效果具有重要影响。
本文将从原材料、配方和操作流程三个方面介绍陶艺釉料的制作过程。
2 原材料陶艺釉料的原材料主要有硅酸盐、氧化物和矿物等。
其中硅酸盐是釉料的主要组成部分，可分为高岭土、瓷土、长石等多种类型。
氧化物则主要包括钴、铁、锰、铬等，这些氧化物可以调整釉料的颜色和质感。
矿物是陶艺釉料原材料中较少见的组成部分，但某些矿物可以增强釉料的附着力和硬度。
3 配方陶艺釉料的配方和比例是制作成功的关键。
不同原材料的配比和比例对于釉料的性质和效果具有显著影响。
例如，高岭土适合作为釉料主体，而瓷土则适合调整釉料的流动性和附着力。
常用的釉料配方包括铁釉、青瓷釉、白瓷釉等，每种配方都针对特定陶艺作品的需要而设计。
4 操作流程釉料制作的流程可以概括为粉料处理、配料、筛分、磨料、研磨、筛分、调配等多个步骤。
具体流程如下：**1. 粉料处理**将原材料中粗糙的小石子和其它杂质筛掉，保证釉料的纯度和稳定性。
**2. 配料**按照配方和比例将原材料精准称量。
**3. 筛分**采用筛网对配料进行筛分，主要是去除配料中过大的颗粒。
**4. 磨料**将筛好的配料放入磨缸中进行磨料。
这一步作用是将原材料中不容易破碎的颗粒粉碎，以便后续的加工。
**5. 研磨**将磨好的颗粒放入研磨机加工，使原材料变为细腻的粉末。
**6. 再次筛分**将加工好的釉料用筛网重复筛分，保证釉料中不会出现粗糙颗粒。
**7. 调配**将釉料中的各种原材料按照配方逐一加入和混合，制成适合特定作品的釉料。
5 结论陶艺釉料的制作是陶艺制作不可或缺的一部分。
制作成功的釉料可以提高陶艺作品的艺术价值和实用性。
通过以上步骤对釉料原材料的选择、配方和操作流程的精心安排，可以制作出高质量的釉料，使陶艺作品更加出色。
陶瓷釉生产工艺
陶瓷釉生产工艺陶瓷釉生产工艺是指制作陶瓷釉料并在陶瓷制品上进行施釉的过程。
随着社会的发展，陶瓷釉的制作工艺也在不断进步，采用了更加先进的技术和设备，在提高产品质量的同时，提高了生产效率。
下面将介绍一下陶瓷釉生产工艺的主要步骤。
首先是釉料的制作。
陶瓷釉料主要由三部分组成，即釉石、助熔剂和颜料。
釉石是主要组成部分，可以提供瓷质和光泽。
助熔剂可以降低釉石的熔点，并提高釉料的流动性。
颜料则用于调整釉料的颜色。
这些原料经过称量、研磨、筛分等处理后，按一定比例混合均匀，形成釉料。
接下来是釉料的施釉。
陶瓷制品经过制作成形后，需要施釉来增加表面的光泽和美观度。
施釉的方式有多种，常见的有浸渍法、刷涂法和喷涂法。
浸渍法是将陶瓷制品浸入釉料中，使其吸收釉料并沉淀在表面。
刷涂法是用刷子将釉料刷在陶瓷制品的表面，并经过多次重复以获得均匀的施釉效果。
喷涂法则是将釉料喷射到陶瓷制品的表面，通常使用压力喷枪来实现。
这些施釉方式根据不同的产品和需求选择使用。
然后是釉料的烧结。
经过施釉后的陶瓷制品需要进行烧结以使釉料与瓷体相结合并形成固化的釉面。
烧结的温度和时间是关键因素，不同的釉料和产品需要不同的烧结条件。
一般来说，烧结温度在1000-1350摄氏度之间，烧结时间在10-60分钟之间。
烧结过程中，釉料会熔化并流动，最终形成均匀、光滑的釉面。
最后是釉面的修整和装饰。
烧结后的陶瓷制品表面可能会出现一些不良现象，如釉面不均匀、气泡、色差等，需要进行修整。
修整包括打磨、刮磨、抛光等操作，以获得平滑、光亮的釉面。
修整后，还可以进行一些装饰工艺，如描绘花纹、涂饰颜色等，以增加产品的艺术价值。
陶瓷釉生产工艺是一个复杂而精细的过程，需要严格控制各个环节的参数和条件。
只有保证原料的质量，合理的配比和处理手法，良好的施釉和烧结工艺，才能生产出优质的陶瓷制品。
随着科技的发展，陶瓷釉生产工艺将不断改进，以满足人们对于美的追求。
陶瓷工艺中的釉料制备及应用
陶瓷工艺中的釉料制备及应用一、何克服陶瓷制品釉面无光的缺陷：1、产生原因：①釉料这熔剂少，熔点高，烧成温度不够。
②施釉太薄，或施釉时釉料未经搅拌均匀。
③已施釉的坯体接近于多孔性的吸水性强的坯体和器物时，很轻易使有釉的坯体釉面受到影响。
④燃料中硫磺过多，烧成二氧化硫气体和灰份与釉料化合而生成硫化物，从而提高了釉熔点，促使釉面产生无光。
2、克服措施：①适当增加釉的浓度或多上几次釉。
②适当增加釉料中的熔剂，降低耐火度，或适当提高烧成温度。
③已施釉的坯体要避免接近无釉或某此吸水性强的器物，无釉坯和釉坯不能在同一匣钵内烧成。
光泽釉，半无光釉，无光釉与碎纹釉：各种釉料对于光线吸收不同，而区别为光泽釉、半无光釉、无光釉及碎纹釉品种。
上述釉料均呈色丰富，釉色种类很多，仅就瓷砖釉料的发展趋势将逐渐转向半无光、无光釉系列。
无光釉用成色元素不多，但釉色很丰富，已经形成高岭质无光釉、碱性无光釉、二氧化硅质无光釉种类。
其中，又以钡无光釉、锌无光釉、镁无光釉为其主要代表。
此外还有结晶型无光釉、锂辉石析晶型无光釉、难溶性无光釉等类型。
碎纹釉是釉面生成网状龟裂纹，适宜于瓷砖装饰，最早起源于我国的碎瓷产品。
后来西方国家将其用于瓷砖装饰，收到格外美的效果。
由于坯釉的膨胀系数不同而发生龟裂现象，碎纹釉的配制方法有五种：如采用两种具有不同收缩率的釉，将有高收缩率的釉料施于普通釉上，烧成后上层釉龟裂可以透见下层釉；增加釉的可溶性使釉的收缩增加，如增加长石与硼酸的量；增加釉的收缩率，减少坯的收缩率；使产品急冷工艺也可生成碎纹釉；有的釉在经年放置后也能形成碎纹釉。
如法国采用在普通釉料中增加二氧化硅，矾土或碱类的方法，制成碎纹釉品种。
有的采用多次烧成方法以形成不同的碎纹与颜色效果。
陶瓷的釉面光泽度与配方间关系：瓷器的光泽度与釉层表面的平整光滑程度和折射率有关，它取决于光线在釉面产生镜面反射的程度，是成瓷产品的重要表观质量指标之一，假如釉层表面光滑，反射效应强烈，则光泽度就好。
釉料的性质及制备工艺
6.2.4釉的硬度和光泽度
1.硬度
• 硬度是一种材料抵抗另一种材料压入、划痕或磨损的能力。 表征材料表层的强度，看成表层产生塑性变形或破坏所需的 能量。 影响因素： 1）釉层化学组成：釉面硬度取决于釉层化学组成，组成玻 璃网络的SiO2 、B2O3提高硬度。由于硼反常现象，用B2O3 代替釉中SiO2时，若B2O3 ＜15％，随着B2O3的增加，釉的 硬度不断增大；若B2O3 ＞15％，则釉的强度会降低。 2）矿物组成、显微结构：釉层析出硬度大的微晶，并高度 分散在釉面上，则硬度明显增加，尤其析出针状晶体，效果 更显著。 提高硬度的晶体：锆英石、锌尖晶石、镁铝尖晶石、金红石、 莫来石、硅锌矿等。 因此，乳浊釉和无光釉的耐磨性比透明釉高。
• 酸度系数是指釉（坯）中酸性氧化物与碱性氧化物之比。
• C.A= RO2 R2O+RO+3R2O3
• 式中：RO2 酸性氧化物摩尔数； • R2O+RO+3R2O3 碱性氧化物摩尔数。
6.4.3 合理选择釉用原料
配釉要用天然矿物原料，也要用化工原料，以便调整好釉浆 的性能及很好的适应坯体。 原料选择注意下列问题： 1）制釉原料要求纯度高，并与其它原料分开贮存，以免杂 质混入； 2）采用不溶解于水的原料，避免釉浆组分被坯体吸入，影 响其性质；
4.按釉料的制备方法分类 • (1) 生料釉—所用的全部原料都不经过预先熔制，直接加 水调制成浆。 • (2) 熔块釉—此釉在制浆前，先将部分原料熔成玻璃状物 质并用水淬成小块(熔块)，再与其余原料混合研制成釉浆。 • (3) 熔盐釉—此釉不须事先制备，而是在产品煅烧至高温 时，向窑内投入食盐、锌盐等挥发物，使与坯体表面作用 形成薄层玻璃物质。如果坯料中含有一定量的Fe2O3和 CaO，则由于不同气氛，可获灰、黄至棕红色釉层。 • (4) 土釉—此釉是采用天然有色粘土，经淘洗后直接作为 釉料使用。 5.按显微结构和釉性状的分类 • 透明釉—无定形玻璃体； • 晶质釉—乳浊釉、析晶釉、砂金釉、无光釉； • 熔析釉(液相分离釉)—乳浊釉、铁红釉、兔毫釉等。 • 所以，同为一种釉，由于分类方法不同可同时具有几种名 称。
陶瓷釉料的配方有哪些
陶瓷釉料的配方有哪些
现在跟小编一起来看看吧。
1、生料釉
釉用的全部原料都不经过预选熔制，直接加水调制而成浆。
2、熔块釉
釉料制浆前，先将部分原料熔制成玻璃状物质并用水淬成小块（熔块），再与其余原料混合球磨成釉浆。
3、盐釉
此釉不须事先制备，而是在产品煅烧至高温时，向窑内投入食盐，盐的挥发物使坯体表面形成薄层玻璃物质。
4、土釉
此釉是天然有色粘土经淘洗后直接作为釉料使用。
5、长石釉
此釉主要由石英、长石、石灰、和粘土配成，它的特点是硬度大，光泽较强，透明，有柔和感，烧成范围宽。
6、石灰釉
此釉主要由氧化钙作熔剂，且氧化钙的分子数应占半数以上，石灰釉弹性好，光泽强，也可以烧成无光釉和乳浊釉，其缺点是烧成范围较狭，制品易烟薰。
7、铅釉
此釉部分引用铅的氧化物作为熔剂，常和硼的氧化物一起使用，强烈地降低釉的熔融温度，铅及铅硼釉的最大优点是光泽度强，弹性好，能适用于多种坯体，并能加强色釉的呈色，但考虑到铅毒的危害，目前应尽量少用。
以上是由金投收藏网搜集整理的“陶瓷釉料的配方有哪些？”的相关知识，更多收藏知识，请持续关注金投收藏网。
免责声明：文章中操作建议仅代表第三方观点与本平台无关，投资有风险，入市需谨慎。
据此交易，风险自担。
釉的工艺流程
釉的工艺流程釉是指在陶瓷制作过程中，为了增加陶瓷的光泽和美观度而施加在器物表面的一层液体。
釉料是由各种矿物质、化学物质和颜料组成的，经过特定的工艺流程制成。
釉的工艺流程包括原料准备、釉料制备、上釉、干燥和烧制等步骤。
首先是原料准备。
制作釉料的原料主要包括石英、长石、黏土、石灰石、硼砂、氧化铝等。
这些原料需要经过精细的研磨和筛分，确保颗粒的均匀细小，以便后续的釉料制备。
接下来是釉料制备。
将经过精细处理的原料按照一定的配方比例混合，加入适量的水进行搅拌，形成均匀的釉料浆。
在搅拌的过程中，还需要加入一定的助熔剂和着色剂，以提高釉料的熔化性和增加色彩的丰富度。
然后是上釉。
在陶瓷器物制作的最后一个环节，将制备好的釉料浆均匀地涂抹在陶瓷器物的表面。
这一步需要工匠们的细心和技艺，确保釉料能够均匀地覆盖在器物表面，并且不出现滴落和起泡等现象。
接着是干燥。
涂上釉料的陶瓷器物需要在通风干燥的环境中进行自然干燥，以确保釉料能够充分固化和附着在器物表面。
在这个过程中，需要注意避免阳光直射和高温干燥，以免出现开裂和变形的情况。
最后是烧制。
经过干燥的陶瓷器物需要进行烧制，让釉料在高温下熔化并与器物表面结合成为一体。
烧制的温度和时间需要根据釉料的配方和陶瓷器物的材质来进行精确控制，以确保釉料能够完全熔化并形成光滑、坚固的表面。
通过以上的工艺流程，陶瓷器物上的釉料才能够完美地展现出其光泽和美观度。
在整个制作过程中，工匠们需要对原料、配方、工艺和烧制进行精准的把控，才能够制作出高质量的釉陶瓷器物。
釉的工艺流程是陶瓷制作中至关重要的一环，也是体现工匠精湛技艺和创造力的重要环节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
陶瓷工艺中的釉料制备及应用一、何克服陶瓷制品釉面无光的缺陷：1、产生原因：①釉料这熔剂少，熔点高，烧成温度不够。
②施釉太薄，或施釉时釉料未经搅拌均匀。
③已施釉的坯体接近于多孔性的吸水性强的坯体和器物时，很轻易使有釉的坯体釉面受到影响。
④燃料中硫磺过多，烧成二氧化硫气体和灰份与釉料化合而生成硫化物，从而提高了釉熔点，促使釉面产生无光。
2、克服措施：①适当增加釉的浓度或多上几次釉。
②适当增加釉料中的熔剂，降低耐火度，或适当提高烧成温度。
③已施釉的坯体要避免接近无釉或某此吸水性强的器物，无釉坯和釉坯不能在同一匣钵内烧成。
光泽釉，半无光釉，无光釉与碎纹釉：各种釉料对于光线吸收不同，而区别为光泽釉、半无光釉、无光釉及碎纹釉品种。
上述釉料均呈色丰富，釉色种类很多，仅就瓷砖釉料的发展趋势将逐渐转向半无光、无光釉系列。
无光釉用成色元素不多，但釉色很丰富，已经形成高岭质无光釉、碱性无光釉、二氧化硅质无光釉种类。
其中，又以钡无光釉、锌无光釉、镁无光釉为其主要代表。
此外还有结晶型无光釉、锂辉石析晶型无光釉、难溶性无光釉等类型。
碎纹釉是釉面生成网状龟裂纹，适宜于瓷砖装饰，最早起源于我国的碎瓷产品。
后来西方国家将其用于瓷砖装饰，收到格外美的效果。
由于坯釉的膨胀系数不同而发生龟裂现象，碎纹釉的配制方法有五种：如采用两种具有不同收缩率的釉，将有高收缩率的釉料施于普通釉上，烧成后上层釉龟裂可以透见下层釉；增加釉的可溶性使釉的收缩增加，如增加长石与硼酸的量；增加釉的收缩率，减少坯的收缩率；使产品急冷工艺也可生成碎纹釉；有的釉在经年放置后也能形成碎纹釉。
如法国采用在普通釉料中增加二氧化硅，矾土或碱类的方法，制成碎纹釉品种。
有的采用多次烧成方法以形成不同的碎纹与颜色效果。
陶瓷的釉面光泽度与配方间关系：瓷器的光泽度与釉层表面的平整光滑程度和折射率有关，它取决于光线在釉面产生镜面反射的程度，是成瓷产品的重要表观质量指标之一，假如釉层表面光滑，反射效应强烈，则光泽度就好。
影响釉面光泽度的身分不外乎釉的配方组成和生产工艺，因为釉的配方组成会影响釉的始熔温度、高温粘度和表面张力，而这些身分又直接影响釉面的平滑程度，进而影响光泽度。
影响釉面光泽度的表观缺陷有针孔、波浪纹、桔釉、釉缕等。
为了提高瓷器的釉面质量，在拟定釉料配方时应考虑使釉面具有较高的折射率、较高的始熔温度，因为这更有利于烧成时分解气体的排除，减少釉在高温时的铺展和釉层中气体的逸出不利，易引起波纹和桔釉。
适当的釉面粘度利于改善釉的高温流动性，降低釉层的显气孔；适当的表面张力会使釉层在坯体表面得到均匀的铺展，使釉面平整光滑，从而提高光泽度。
假如釉的表面张力过小，会使釉中的气泡汇集成大气泡，也不利于光泽度的提高。
根据"折射率越高，光泽度越好"这一原理，在釉料中添加适量的PbO、BaO、ZnO、SnO2和SrO等具有高折射率的氧化物，能显著提高釉面光泽度。
在釉料中引入一定量的废瓷粉，也能提高釉面质量。
山东硅酸盐研究设计院和广东佛山陶瓷研究所已完成的实验表明：在釉中加入15％～20百分的废瓷粉，能提高釉面质量，减少釉层中的气泡和针孔缺陷，改善釉面表观质量。
影响日用瓷釉面光泽度的身分是多方面的，既与坯釉配方的化学组成和原料的性能有关，又与生产工艺过程有关，同时还受烧成制度、施釉厚度等的影响，因此它是一个比较复杂的问题，有待于陶瓷工作者做进一步的商议。
二、颜色釉与无色釉：建筑卫生陶瓷产品一般采用颜色釉进行装饰，从而使其在满足使用时也带有可资赏识的美感，提高了产品的附加值。
而无色釉的应用仅于很小的产品范围（如非凡用途瓷砖产品）。
目前欧洲的建筑卫生陶瓷产品，其颜色釉均采用金属氧化物颜料制备。
过渡金属的无机化合物如钒、铬、锰、铁、钴、镍和铜都是常用颜料。
颜色釉的效果取决于基釉的化学组成，色料添加量，施釉厚度与均匀性，烧成时窑炉气氛。
如氧化铁引入的形态通常是红色三价氧化铁，由坯体融入釉内可产生微妙的装饰效果。
铁在氧化焰气氛时在陶瓷釉中能产生淡黄色，蜂蜜色，与棕色。
在还原焰气氛时可以形成淡蓝灰色，绿色，蓝色或黑色；黑色氧化钴是釉料中最强烈的着色剂，当含量低于１％时，能形成鲜艳的蓝色。
钴在玻璃釉基质中轻易熔融并加入瓷釉结构中；氧化铬能使某些釉呈现绿色，而在其他成分的釉中可以形成红色，黄色，粉红色，或棕色；氧化镍在釉中有很宽的成色范围，可以形成棕色、绿色、深蓝色釉。
当釉中含有碳酸钡时，它会形成粉红色、紫红色；二氧化锰在颜色釉中能形成黑色，但也能形成红色、粉红色与棕色；有时要取决于釉组成的碱性，含锰的高碱釉经过高温烧成后会产生淡蓝色；氧化铜配制的色釉，在氧化焰时呈现绿色，但在还原焰时则呈现红色；五氧化二钒可产生棕色或黄色，但在釉中即使用量增加也只是呈现中强度黄色。
钒与锆可以制成钒锆黄，钒锆蓝等成色稳定的色釉；此外，硫化镉与硒色料可制成黄、橙黄与红釉。
三、透明釉与乳浊釉：建筑卫生陶瓷普遍使用乳浊釉料，由于透明釉缺乏遮盖力，难以掩盖不洁的砖面，而环保工作又要求尽量采用低质原料制坯，因此透明釉使用范围变的更加窄了。
欧洲陶瓷企业使用过的釉料乳浊剂经历了氧化锡、氧化锌、二氧化钛、磷酸盐，直到硅酸锆等过程。
但氧化锡作为乳浊剂，已系成本过高，使用量越来越少。
在一次大战时期，美国最先引用锆英石作为釉料乳浊剂，后来英国入手下手使用锆英石取代氧化锡，降低了瓷砖装饰用釉料产品成本。
不过如在常规釉料内加入５％的氧化锡，可产生白里泛青的釉调；氧化锌广泛应用于锆英石釉内，可以提高白度与乳浊度。
在高温卫生洁具产品釉中氧化锌具有强溶剂作用，能显著降低釉的黏度，因此目前仍有部分使用，以后也难以完全排除；将氧化钛加入釉中时，可以制成高档的白乳浊釉，已被证实是可行的配方方式。
磷化合物在釉中的作用有：一，用做乳浊剂使釉不透明；二，增加釉对光的折射率，增加釉料的光泽。
磷酸钙，骨灰，磷灰石均可酌情适量配入釉料内，使釉形成良好的乳浊与光亮效果。
此外锂灰石，透辉石等锂化物也是很好的乳浊釉原料。
釉料的透明可从清如水之透明釉到如土质感的透明釉,其间的类型何其多样,而有些尚未出世的,我们不知若何去想像或描述.但是为能作一个最基本的介绍,使人人有一些见解,我们将釉料的透明略微讲一些,大概分为三大类.人人可以运用这三大类的原则现象,再去分析手边的釉,若干可以用来解釉的特色。
透明釉:(Clear Glazes,Transparent Glazes)透明釉可以由两种原料(如长石及石灰石),三种原料(长石,石灰石及球土),以及四种原料(长石,石英,石灰石及高土)组成.至於其它原料也可以用来调配透明釉都是勿庸置疑的.从所调配釉的种类来看,有长石—石灰石系,或者其它种助熔剂如硬硼酸钙,锂等.一般添加物会对釉的透明有影响.一个火石器的透明釉配方是如许:康那瓦长石60石灰石20高岭土20熔块是一种能使釉料在在火石器及土器温度范围内烧成的重要原料.矽酸铅熔块加上20-30百分的土可以得到1080-1100℃左右的土器釉.钠熔块或硼酸熔块可以加在不同烧成温度的釉料中,改善烧成并可以藉以得到各种颜色.一个好的透明釉应有较大的烧成范围,并且不会产生裂痕.但这种结果对陶艺工作者缺乏吸引.他们希望的釉料除能实用外,应该也要满足视觉及触觉的感受.太暗或太光的釉料缺乏陶艺工作者所认为在视觉上产生生命的效果.但不管若何,有一个好的透明釉配方,可以藉此发展出许多好用的配方.其中最轻易的是无光釉与乳浊釉。
乳浊釉：乳浊釉(Opaque Glazes)透明釉的原理是可以让光线轻松通过碰到坯体後反射回到我们眼睛.在透明釉中加入悬浮之粒子,使光线经过时产生折射或绕射或散射等效应,可以制得乳浊釉.微小的气泡悬浮在釉中也可产生同样效果.这如同在水中加入一点点牛奶或水彩颜料时的效果,部分的光线仍可曲折的穿越水而过.大体上而言,乳浊釉的主体仍是似水的玻璃质,而这些悬浮的粒子可以是晶体,也可以是另一种玻璃质或者只是气泡.而且这些粒子越细,效果越佳.一旦粒子过大会失去乳浊的感觉.大概是这些粒子仍为玻璃主体包覆,因此在釉料表面仍然维持玻璃质,一般也就是光平的.乳浊釉可以用以下方法从透明釉变化而之,有的方法可以对某些基础釉方奏效,但对某些釉方则没有效果。
1、最常用的方法,就是在透明釉中加入在高温仍然能被完全熔解的的微细粒子.让这些粒子悬浮其中.闻名的粒子有马加爵釉,是在透明釉中加入10百分的氧化锡,产生牛奶白表面光泽的釉药.其中氧化锡的粒子越细越好,同时低比重的氧化锡较佳.比重较大的重氧化锡,通常是用在有颜色的釉药中.但是氧化锡太多,会使釉药的黏稠性跟表面张力增大,使釉面展平越加困难,而产生缩釉的缺陷.在烧釉过程,大约有2百分的氧化锡会溶入釉中,使釉形成高面,动或高反射效果.加入2-8百分的氧化锡可产生乳浊,但对高碱的釉式,可能需要15百分的氧化锡才能达到完全乳浊的效果.对火石器釉讲,4百分的氧化锡可产生乳浊效果,但同时无法避免的会使坯体中的铁与之作用产生吸引人的颜色与斑痕.事实上,1-3百分的氧化锡经常可以在火石器上产生橘色斑驳的效果.氧化锆是产生乳浊效果的另外一种选择,有效同时较为适宜.大约在4-5百分时入手下手产生乳浊,10-15百分为最大限值.适宜的乳浊剂为矽酸锆,它不仅可以减少釉黑的机会,同时在烧制铬颜色时可避免氧化锡所带的困扰.二氧化钛亦可当作乳浊剂,通常超过5百分以上的就会影响釉的乳浊性或质感.但另一方面在火石器烧成温度范围,二氧化钛轻易使釉色变成不是很雅的乳黄色.也容使釉料产生多余结晶,而变成无光的釉面.主要的价值仍是在使用二氧化钛於土器釉乳浊效果上,大约4百分的可以使釉面变得生动的纸质感效果.同时可加入不同的色料可得到各样的色釉.在某些况,氧化锌亦可作为中温及高温的乳浊剂.此时需与氧化铝结合同时配方中的钙含梁需要很低方可。
2、另一方面有些釉式是在原料熔解後,却再析出微粒而产生乳浊的效果.这些微粒可能是晶体也可能是与主玻璃体成分同的另一种玻璃.一个粒子就是均釉.由於两种不同玻璃液体在高温时互不相溶,而产生液相分离的结果.通常是较少的第二种液体形成微小液滴悬浮在较多的第一种液体中.较轻易形成液相分离的釉式是含有两种形成玻璃主要原料的配方.如含有硅石与硼酸或硅石与磷酸钙种玻璃主体原料的配方.同时最好有高碱的比例.因为如斯可预防析出结晶而产生无光的结果.硬硼酸钙可以产生如斯效果,但是轻易造成缩釉或跳釉,因此最好用鍜烧过的原料或以硼酸钙熔块取代之.骨灰或磷酸钙也可造成乳浊效果,自然界中许多原料皆含有磷酸,这也是中国古代釉料中一个重要的乳浊剂.但不宜太多,否则影响颜色及有可能使釉变乾及产生针孔。
3、再者,就是细气泡在釉中亦可造成乳浊效果.这必须要增加釉的黏稠,增加长石或氧化铝的含量是一简单的方法.或以钾为主要助熔剂取代钠或钙,此法所造成的乳浊感高雅怡人,惟烧成控制上较为难把握,成功率较低。
