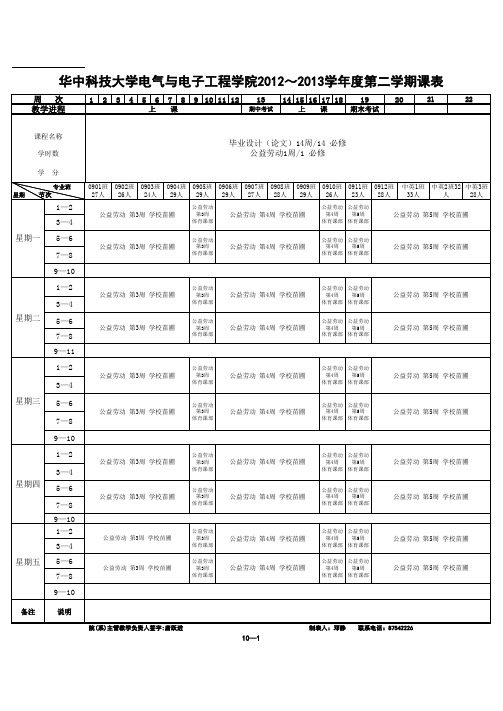

华科电气学院本科生2013年春季课表(20130117)
华中科技大学电气与电子工程学院2012～2013学年度第二学期课表
院(系)主管教学负责人签字:唐跃进 制表人：邓静 联系电话：87542226
10—1
华中科技大学电气与电子工程学院2012～2013学年度第二学期课表
院(系)主管教学负责人签字:唐跃进 制表人：邓静 联系电话：87542226
10—5
华中科技大学电气与电子工程学院2012～2013学年度第二学期课表
院(系)主管教学负责人签字:唐跃进 制表人：邓静 联系电话：87542226
华中科技大学电气与电子工程学院2012～2013学年度第二学期课表
院(系)主管教学负责人签字:唐跃进 制表人：邓静 联系电话：87542226
10—6
华中科技大学电气与电子工程学院2012～2013学年度第二学期课表
10—3。
第3章 怎样设计一个光电系统(2015)
信号波形分析
光 电 系 统 课 程 设 计
模拟信号波形 信号特征：幅度，极性，频率范围， 周期性特征，直流分量大小 噪声特征：噪声种类，噪声频谱
组合逻辑信号 电平种类：TTL，CMOS LVTTL，LVCMOS
第3章 光电系统基本设计流程
软件流程设计
光 电 系 统 课 程 设 计
总流程设计
第3章 光电系统基本设计流程 Nhomakorabea误差分配与精度分析
光 电 系 统 课 程 设 计
光机电各大部分误差分配
电子电路部分分配 传感器 放大器 A/D转换器 软件计算误差
第3章 光电系统基本设计流程
时序分析
光 电 系 统 课 程 设 计
单片机接口时序 A/D D/A 中断信号 I/O口设计
第3章 光电系统基本设计流程

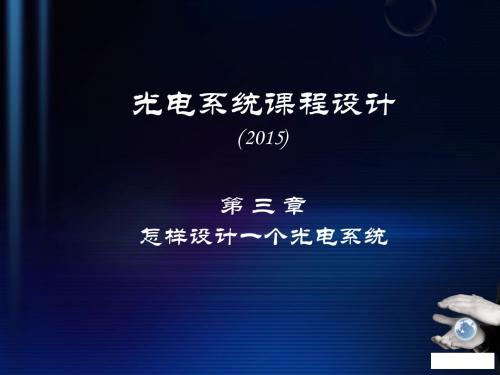

光电系统课程设计
(2015)
第三章 怎样设计一个光电系统
第3章 光电系统基本设计流程
主要内容：
光 电 系 统 课 程 设 计 明确设计任务 技术资料准备 方案论证与总体设计 关键元器件选型
技术验证
系统优化 加工装配调试
第3章 光电系统基本设计流程
1. 明确设计任务
光 电 系 统 课 程 设 计
性能指标
光 电 系 统 课 程 设 计
专利文献
已有单元技术
公开刊物
元器件技术手册 网络资源
第3章 光电系统基本设计流程
3. 方案论证与总体设计
总体框架设计
光 电 系 统 课 程 设 计
光机电原理综合设计
光学： 光源、光学结构 机械： 运动件、支撑件、机体 传感器：光电类 其它类 硬件： 信号处理、单片机及外设 数字逻辑电路、电源电路 软件： C、汇编
华中科技大学应用光学课程设计
[华中科技大学]应用光学课程设计步枪瞄准镜的光学设计院系：光学与电子信息学院姓名：班级：2014年7月2日星期三目录一.选题背景及参数说明1.1选题背景及意义 (2)1.2瞄准镜主要技术指标及说明 (2)二. 外形尺寸计算2.0瞄准镜系统主要结构 (3)2.1物镜初始结构参数计算 (4)2.2目镜的选取 (8)2.3场镜设计 (8)2.4分划板 (8)2.5转像系统设计 (9)三. ZEMAX优化3.1物镜优化 (13)3.2目镜优化 (18)3.3转像系统双胶合透镜优化 (24)3.4场镜优化 (30)3.5系统结果 (33)四．零件图 (35)五．总结与心得体会 (38)参考文献 (39)步枪瞄准镜的光学系统设计一.选题背景及参数说明1.1选题背景及意义各类枪支在现代战争中起着举足轻重的作用，而枪支射击的精度与瞄准系统密切相关节省弹药，命中率更高的枪械将提高战争的战胜概率更早地结束战争。
